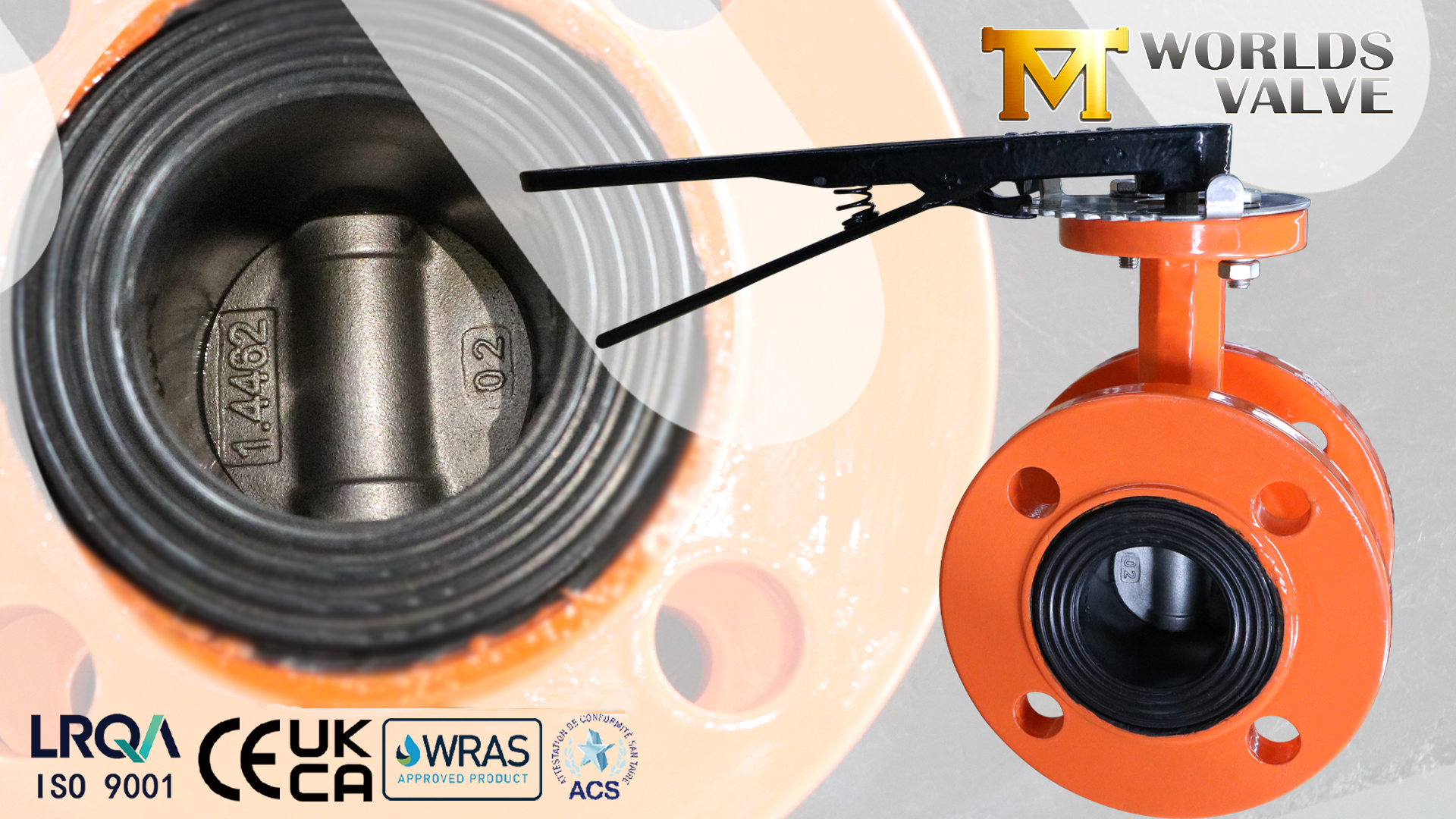

2" Doppelflansch-Absperrklappe mit 1.4462 Super Duplex-Scheibe und vulkanisiertem EPDM-Sitz | Handhebelbetätigt

Produktübersicht:

Tianjin Worlds Valve Co., Ltd. präsentiert eine 2-Zoll (DN50) Doppelflansch-Absperrklappe, die für eine zuverlässige Ein-/Aus-Steuerung in korrosiven Betriebsumgebungen entwickelt wurde. Dieses Ventil kombiniert ein Gehäuse aus Sphäroguss (GGG40) mit einer Scheibe aus Super-Duplex-Edelstahl 1.4462, einem vulkanisierten EPDM-Sitz und einem Handhebel für den manuellen Betrieb. Das Doppelflanschdesign sorgt für sichere Schraubverbindungen auf beiden Seiten und eignet sich daher für dauerhafte Rohrleitungsinstallationen, Leitungen mit starken Vibrationen und End-of-Pipe-Anwendungen.

Einführung:

Produktname: Absperrklappe mit Flansch

Gehäusematerial: Sphäroguss mit Epoxidbeschichtung

Scheibenmaterial: Super-Duplex-Edelstahlscheibe (1.4462)

Sitzmaterial: EPDM, NBR, VITON, PTFE...

Verbindungstyp: Doppelte Flanschverbindung

Größenbereich: DN50–DN1200

Druckstufe:

PN10 / PN16 / PN25 / Klasse150 ...

Oberer Flansch: Erhältlich im ISO 5211-Standard für die direkte Betätigungsmontage

Betriebstemperaturbereich: -25 °C bis 120 °C (z. B. EPDM)

Bedienung: Manueller Hebel oder Schneckengetriebe (wie angegeben)

Anpassung: Alle Materialien, Abmessungen und Druckstufen können entsprechend den Kundenanforderungen geändert werden

Typ: CBF02-TF01--Produktkatalog

Hauptmerkmale und Vorteile:

1. Vulkanisierter EPDM-Sitz – dauerhafte, auslaufsichere Verbindung

• Wird beim Hochtemperaturformen chemisch mit dem Sphärogusskörper verschmolzen.

• Eliminiert jegliche Leckagewege zwischen Sitz und Gehäuse – keine Dichtungen oder O-Ringe erforderlich.

• Hervorragende Extrusionsbeständigkeit bei Druckschwankungen.

• Hinweis: Der Sitz ist nicht austauschbar; Entwickelt für den Langzeitbetrieb



2. 1.4462 Super Duplex Disc – Maximale Korrosion und Festigkeit

• 22 % Chrom, 5 % Nickel, 3 % Molybdän – PREN > 35.

• Doppelt so hohe Streckgrenze wie Edelstahl 316.

• Hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und Chlorid-Spannungsrisskorrosion – ideal für Meerwasser, Salzlake und chemische Umgebungen.



3. Sphärogussgehäuse mit individueller Epoxidbeschichtung

• GGG40 bietet eine Zugfestigkeit von >400 MPa und eine Dehnung von ~15 %.

• Epoxidbeschichtung (250–300 µm) schützt vor äußerer Korrosion.

• Jede RAL-Farbe ist verfügbar – passend zu Ihrem Pipeline- oder Unternehmensfarbschema.



4. Doppelte Flanschverbindung – sicher und stabil

• Beidseitig angeflanschte Enden für verschraubte, auslaufsichere Montage.

• Geeignet für Sackgassen und stark vibrierende Rohrleitungen.

• Flanschbohrungen nach EN 1092, ANSI B16.5 oder Kundenspezifikation.



5. Handhebelbedienung – einfach und visuell

• 90°-Vierteldrehung; Die Hebelposition zeigt deutlich offen/geschlossen an.

• 10-Positionen-Verriegelungsplatte für Grunddrosselung.

• Niedriges Betriebsdrehmoment; Geeignet für häufiges manuelles Radfahren.



6. Vollständige Anpassung – keine unnötigen Standardeinstellungen

• Scheibenmaterial: 1.4462 (Standard), CF8M, Duplex 2507, Aluminiumbronze.

• Sitz: Vulkanisiertes EPDM (Standard); andere Vulkanisate auf Anfrage.

• Körper: DI (Standard); WCB, CF8, CF8M verfügbar.

• Druck: PN10, PN16, Klasse 150 oder kundenspezifisch.

• Flanschstandard: EN, ANSI, AS2129, JIS.

Warum sollten Sie sich für Tianjin Worlds Valve entscheiden?

1. Wir fertigen streng nach Kundenspezifikation. Die Farbe der Epoxidbeschichtung – jede RAL, die Sie benötigen, ist nur ein Beispiel für unsere Flexibilität.

2. Unsere Erfahrung mit 1.4462 Superduplex und vulkanisierter Sitztechnologie gewährleistet den korrekten Materialauftrag in Umgebungen mit starker Korrosion.

3. Vollständige Dokumentation – Materialzertifikate (Mühlentestberichte), Drucktestberichte – wird bei jeder Bestellung bereitgestellt.

4. ISO 9001-zertifizierte Einrichtung mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen auf Anfrage verfügbar.

Fazit

Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser technisches Team ist bereit, Ihre spezifischen Medien, Temperaturen, Drücke und sogar die genaue RAL-Farbe, die Sie benötigen, zu besprechen. Teilen Sie uns Ihre Projektanforderungen mit – wir liefern genau das.
