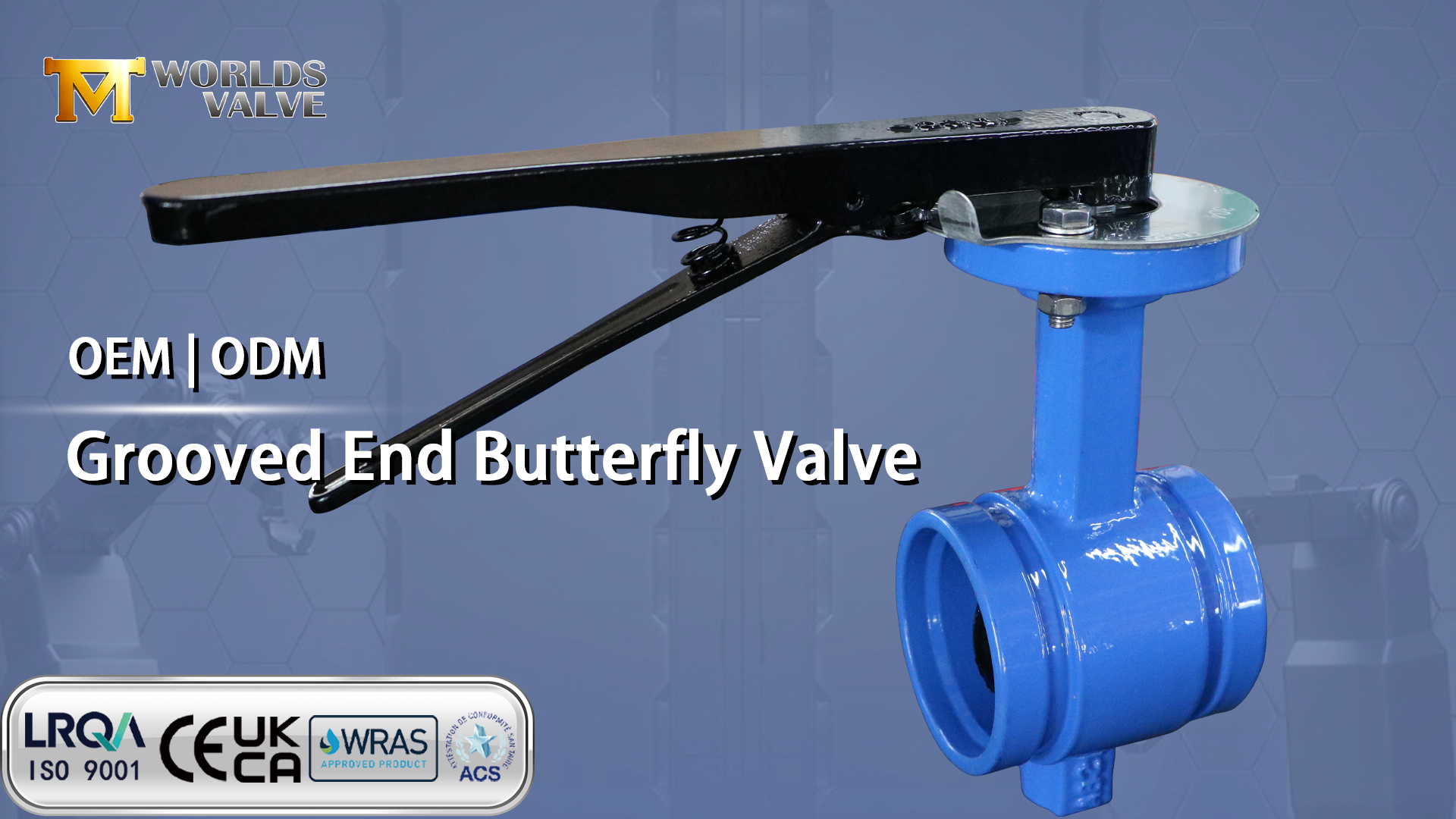

Absperrklappe mit genutetem Ende und Handhebel: Eine praktische Wahl für Wasser- und HVAC-Systeme

Einführung

Absperrklappen mit genuteten Enden haben sich in aller Stille zu einer der praktischsten Lösungen zur Durchflussregelung in der Wasserverteilung, HVAC und Leichtindustrie-Rohrleitungen entwickelt. Sie lassen sich schnell installieren, sind leicht zu warten und erfordern kein Schweißen oder Flanschschrauben.

Doch nicht alle Nutventile sind gleich. Das Gehäusematerial, die Sitzmischung und die Betriebsmethode wirken sich alle darauf aus, wie sich das Ventil im Laufe der Zeit verhält. Dieser Artikel befasst sich mit einer Konfiguration, die sich in der Praxis bewährt hat: eine Absperrklappe mit genutetem Ende, Gehäuse aus Sphäroguss, EPDM-Sitz und Handhebelbetätigung – erhältlich in jeder Größe, passend zu Ihren Projektanforderungen.

Warum genutete Endverbindungen auf dem Vormarsch sind

Gerillte Endverbindungen sind für Rohrleitungsingenieure in einer Vielzahl von Branchen zur bevorzugten Wahl geworden. Das Konzept ist einfach: Der Ventilkörper verfügt an jedem Ende über bearbeitete Nuten, und mechanische Kupplungen werden über die Rohrenden und die Ventilnuten geklemmt, um eine sichere, flexible Verbindung zu bilden.

Was macht diese Verbindungsmethode attraktiv?

• Schnelle Installation–Eine genutete Verbindung kann in einem Bruchteil der Zeit montiert werden, die zum Schweißen oder Flanschverschrauben erforderlich ist. Keine Genehmigungen für Heißarbeiten, keine Spezialschweißer, keine Drehmomentschlüssel.

• Einfache Wartung – Sie können das Ventil entfernen und austauschen, ohne Rohre zu durchtrennen oder benachbarte Geräte zu stören. Lösen Sie einfach die Kupplungen, tauschen Sie das Ventil aus und ziehen Sie es wieder fest.

• Flexibilität–Nutverbindungen ermöglichen leichte Winkel- und Linearbewegungen, was dazu beiträgt, Wärmeausdehnungen und geringfügige Rohrsetzungen auszugleichen.

• Standardisierung–Gerillte Enden werden nach AWWA C606 hergestellt und gewährleisten so die Kompatibilität mit Standardkupplungen mehrerer Lieferanten.

Für Wasserverteilungs-, HVAC- und Leichtindustriesysteme führen diese Vorteile zu echten Einsparungen – sowohl während des Baus als auch über die Lebensdauer des Systems.

Handhebelbedienung: Einfach und zuverlässig

Bei Ventilen kleiner bis mittlerer Größe ist ein Handhebel oft die praktischste Wahl. Das Betätigungsdrehmoment ist so niedrig, dass es bequem von einer Person bewältigt werden kann, und es sind keine Stromversorgung, Steuerluft oder komplexe Verkabelung erforderlich.

Ein Handhebel mit Verriegelungsplatte gibt Ihnen eine klare Offen-/Geschlossen-Anzeige und verhindert versehentliche Bewegungen. Es ist eine unkomplizierte und zuverlässige Möglichkeit, den Durchfluss an Abzweigleitungen, Isolierpunkten und Geräteanschlüssen zu steuern.

Allerdings gibt es Situationen, in denen ein Handhebel nicht ideal ist. Wenn das Ventil häufig betätigt wird oder sich in einem schwer zugänglichen Bereich befindet, ist ein Getriebeantrieb oder Aktuator möglicherweise besser geeignet. Die gute Nachricht ist, dass die meisten Absperrklappen mit genutetem Ende – einschließlich der hier beschriebenen Konfiguration – standardmäßig über einen oberen Flansch nach ISO 5211 verfügen. Wenn sich Ihre Anforderungen ändern, können Sie einen Stellantrieb anschrauben, ohne das Ventilgehäuse auszutauschen.

DI-Körper + EPDM-Sitz: Eine bewährte Kombination für Wasser

Sphäroguss (DI) ist das Standardgehäusematerial für Absperrklappen in der Wasserversorgung. Es bietet etwa die doppelte Zugfestigkeit von Grauguss und eine hervorragende Schlagfestigkeit. Bei Ventilen mit genuteten Enden kommt es auf diese Festigkeit an – das Gehäuse muss Druckstößen, Wasserschlägen und den mechanischen Belastungen eines flexiblen Rohrleitungssystems standhalten.

DI lässt sich auch gut bearbeiten, sodass die Nutabmessungen und Scheibenbohrungen enge Toleranzen einhalten. Das Gehäuse ist in der Regel mit Epoxidharz beschichtet (mindestens 250 μm ist eine gängige Spezifikation), um es vor äußerer Korrosion in feuchten, vergrabenen oder nassen Umgebungen zu schützen.

EPDM ist das Sitzmaterial der Wahl für Wasser- und Abwasseranwendungen. Sein Temperaturbereich – typischerweise -20℃ bis +120℃ – deckt die meisten kommunalen und industriellen Wassersysteme ab. Es widersteht Wasser, Dampf und Witterungseinflüssen im Freien und hält verdünnten Säuren, Laugen und üblichen Behandlungschemikalien wie Chlor und Ozon stand.

Darüber hinaus lässt sich EPDM gut komprimieren und dichtet so selbst bei geringen Differenzdrücken blasendicht an der Scheibe ab. Das ist in Wassersystemen wichtig, wo eine leckagefreie Isolierung eine Grundvoraussetzung ist.

Eine Einschränkung: EPDM ist nicht für den Öl- oder Kohlenwasserstoffbetrieb geeignet. Wenn Ihre Medien Öle enthalten, benötigen Sie stattdessen NBR oder FKM.

Wo diese Konfiguration am besten funktioniert

Diese Ventilkonfiguration – genutetes Ende, DI-Körper, EPDM-Sitz, Handhebel – passt auf natürliche Weise in eine Reihe von Anwendungen:

• Wasserverteilung–Zweigleitungen, Zähleranschlüsse und Trennpunkte in kommunalen Netzwerken.

• HLK-Systeme–Kaltwasser- und Warmwasserkreisläufe in gewerblichen und institutionellen Gebäuden.

• Leichte Industrieprozesse–Kühlwasser, Prozesswasser und Versorgungsleitungen.

• Bewässerungssysteme–Hauptleitungen und Nebenleitungen, bei denen eine manuelle Steuerung ausreicht.

• Brandschutz–Kleinere Löschwasserleitungen und Sprinkleranschlüsse (mit entsprechenden Zulassungen).

In jedem Fall liefert die Kombination aus Rillenverbindung, Handhebel, DI-Körper und EPDM-Sitz zuverlässige Leistung ohne unnötige Komplexität.

Installations- und Wartungshinweise

Ventile mit genuteten Enden sind fehlerverzeihend, aber ein paar Praktiken sorgen für eine lange Lebensdauer:

• Prüfen Sie die Nutkompatibilität. Stellen Sie sicher, dass die Nutkupplungen mit den Nutabmessungen des Ventils übereinstimmen. AWWA C606 ist der gängige Standard, aber metrische und zöllige Nuten unterscheiden sich.

• Schmieren Sie die Dichtungen. Ein wenig Silikonschmiermittel erleichtert das Einrasten der Kupplungsdichtungen und verhindert ein Einklemmen während der Montage.

• Gleichmäßig festziehen. Befolgen Sie die Drehmomentempfehlungen des Kupplungsherstellers. Zu festes Anziehen kann zur Verformung der Dichtung führen. Zu geringes Anziehen kann zu Undichtigkeiten führen.

• Stützen Sie das Rohr. Lassen Sie das Ventil nicht das Gewicht eines nicht unterstützten Rohrs tragen. Verwenden Sie je nach Bedarf Aufhänger oder Stützen.

• Lassen Sie das Ventil regelmäßig laufen. Auch wenn es nicht oft bedient wird, öffnen und schließen Sie es ein paar Mal im Jahr, damit sich Sitz und Vorbau frei bewegen können.

• Überprüfen Sie den Sitz. EPDM kann mit der Zeit aushärten oder aufquellen, insbesondere in chlorhaltigem Wasser. Ersetzen Sie es, wenn Sie Risse oder Undichtigkeiten feststellen.

Häufige Fallstricke, die es zu vermeiden gilt

• Verwendung von EPDM im Ölbetrieb. Es wird anschwellen und versagen. Wählen Sie stattdessen NBR oder FKM.

• Temperaturreduzierung wird ignoriert. Die Druckstufe von EPDM kann bei höheren Temperaturen reduziert werden. Überprüfen Sie die Herstellerangaben.

• Den Hebel zu fest anziehen. Der Hebel sollte fest sitzen und nicht gezwungen werden. Wenn die Bedienung schwierig ist, prüfen Sie, ob Schmutz oder Sitzschäden vorhanden sind.

• Überspringen Sie den ISO 5211-Flansch. Wenn Sie die Möglichkeit haben, später zu automatisieren, stellen Sie sicher, dass das Ventil über diese Funktion verfügt. Eine Nachrüstung ohne ist teuer.

Fazit

Eine Absperrklappe mit genutetem Ende, Handhebel, Sphärogussgehäuse und EPDM-Sitz ist eine praktische und zuverlässige Wahl für Wasserverteilungs-, HVAC- und Leichtindustriesysteme. Es lässt sich schnell installieren, ist einfach zu bedienen und hält den Drücken und Temperaturen typischer Betriebsbedingungen stand.

Bei Tianjin Worlds Valve Co., Ltd. fertigen wir diese Konfiguration in jeder Größe, um Ihren Projektanforderungen gerecht zu werden. Als OEM/ODM-Hersteller mit LRQA-zertifizierten ISO 9001:2015-Qualitätssystemen können wir Materialien, Größen, Beschichtungen und Aktoren genau an Ihre Spezifikationen anpassen. Wenn Sie ein Ventil für ein bevorstehendes Projekt auswählen, hilft Ihnen unser Ingenieurteam gerne bei der Bewertung der Optionen.
