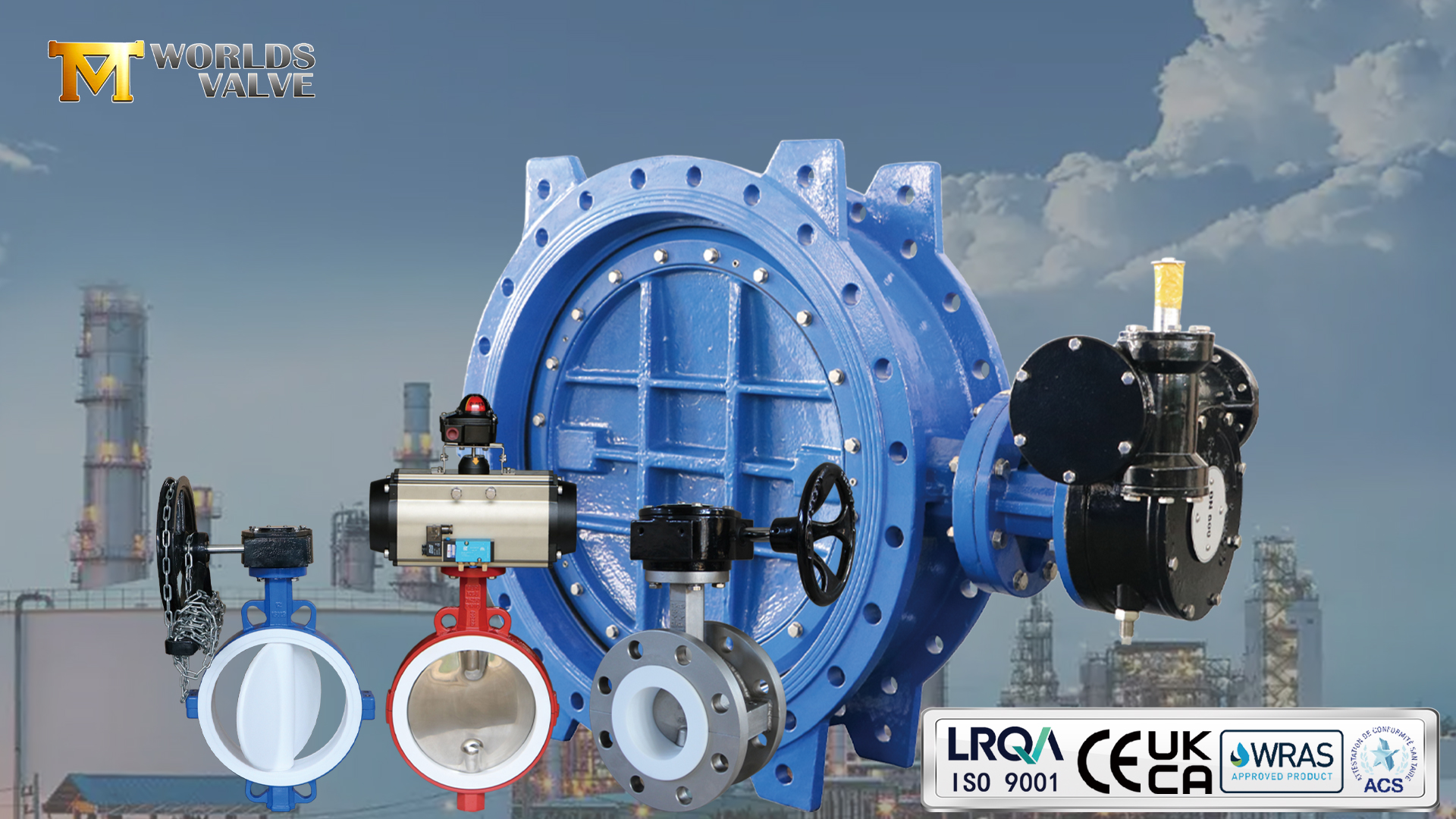

Absperrklappen in Chemieanlagen: Korrosionsbeständige Lösungen für raue Medien | Weltenventil

Einführung

Die chemische Industrie stellt einige der anspruchsvollsten Herausforderungen für Flüssigkeitskontrollgeräte dar. Von stark korrosiven Säuren und Laugen bis hin zu giftigen Gasen und Lösungsmitteln mit hoher Temperatur können die in Chemieanlagen gehandhabten Medien Standardventile schnell beschädigen, was zu Undichtigkeiten, Ausfallzeiten und Sicherheitsrisiken führt. Absperrklappen haben sich aufgrund ihres einfachen Designs, ihrer leichten Konstruktion und der Möglichkeit, aus korrosionsbeständigen Materialien gefertigt zu werden, als bevorzugte Lösung für viele chemische Anwendungen herausgestellt.

Bei Tianjin Worlds Valve Co., Ltd.Wir sind auf die Herstellung hochwertiger Absperrklappen spezialisiert, die auf die besonderen Anforderungen der chemischen Verarbeitung zugeschnitten sind. Mit unserem ISO9001-zertifizierten Qualitätsmanagementsystem und umfangreichen OEM/ODM-Fähigkeiten arbeiten wir mit Kunden weltweit zusammen, um maßgeschneiderte Ventillösungen zu liefern, die Sicherheit, Zuverlässigkeit und Langlebigkeit selbst in den aggressivsten Umgebungen gewährleisten.

Dieser Leitfaden untersucht die entscheidende Rolle von Absperrklappen in der chemischen Industrie, die verfügbaren Spezialkonstruktionen für korrosive Medien und wie unsere kundenspezifischen Fertigungsdienstleistungen Ihnen dabei helfen können, die optimale Leistung für Ihre spezifische Anwendung zu erreichen.

1. Warum Absperrklappen für chemische Anwendungen?

Absperrklappen bieten mehrere inhärente Vorteile, die sie für die chemische Verarbeitung gut geeignet machen:

• Kompaktes Design: Leichte und kurze Baulängen sparen Platz in überfüllten Chemieanlagen.

• Schnelle Bedienung: Die 90°-Drehung ermöglicht ein schnelles Öffnen/Schließen für eine Notabschaltung um 90°.

• Kostengünstig: Geringere Anschaffungskosten im Vergleich zu vielen anderen Ventiltypen.

• Vielseitigkeit: Erhältlich in verschiedenen Materialien und Auskleidungsoptionen für verschiedene Chemikalien.

• Bidirektionale Abdichtung: Viele Ausführungen sorgen für eine wirksame Abdichtung in beiden Strömungsrichtungen.

Allerdings reichen Standard-Absperrklappen für den Chemiebetrieb nicht aus. Die aggressive Natur vieler chemischer Medien erfordert spezielle Materialien, Auskleidungen und Dichtungskonstruktionen, um Korrosion zu verhindern und langfristige Zuverlässigkeit zu gewährleisten.

2. Arten von Absperrklappen für die chemische Industrie

2.1 Absperrklappen mit PTFE-Auskleidung

Für den Umgang mit stark korrosiven Chemikalien wie konzentrierter Schwefelsäure, Salzsäure, Salpetersäure und Königswasser sind PTFE-ausgekleidete Absperrklappen der Industriestandard.

Hauptmerkmale:

• Vollständige PTFE-Auskleidung: Alle medienberührten Teile (Gehäuse, Scheibe) sind vollständig mit PTFE (F4, F46) oder PFA ausgekleidet und bieten so eine außergewöhnliche chemische Beständigkeit

• Kugelscheibendesign: PTFE-beschichteter Teller mit sphärischer Dichtfläche sorgt für dichten Abschluss

• Temperaturbereich: Typischerweise -40 °C bis +200 °C (je nach Druck und Medium)

• Druckstufen: PN6 bis PN16, Klasse 150

Anwendungen:

Chlorproduktion

Umgang mit starken Säuren (H₂SO₄, HCl, HNO₃)

Chemische Transferleitungen

Pharmazeutische Herstellung

Beizlinie

2.2 Hochleistungs-Absperrklappen (doppelter/dreifacher Offset)

Für Anwendungen mit höheren Temperaturen oder Drücken, bei denen PTFE-Auskleidungen möglicherweise nicht geeignet sind, werden Hochleistungs-Absperrklappen mit Metallsitzen oder fortschrittlichen Dichtungstechnologien verwendet.

Hauptmerkmale:

• Metallsitze: Bietet Haltbarkeit bei hohen Temperaturen und bei abrasiven Anwendungen

• Doppel-/dreifach versetztes Design: Beseitigt die Reibung zwischen Sitz und Scheibe und verlängert so die Lebensdauer

• Brandschutzoptionen: Verfügbar für Anwendungen, die eine API 607-Zertifizierung erfordern

• Hochtemperaturfähigkeit: Bei entsprechenden Materialien bis 600°C+ geeignet

Anwendungen:

Chemische Hochtemperaturprozesse

Kohlenwasserstoffverarbeitung

Petrochemische Anlagen

Rauchgasentschwefelung

Wasserstoffservice (mit besonderen Materialbetrachtungen)

Jüngste Fortschritte in der chinesischen Ventilherstellung haben die inländische Produktion von Hochtemperatur- und Hochdruck-Wasserstoff-Absperrklappen für kohlechemische Anwendungen ermöglicht, wodurch die Anforderungen an den Schwefel- und Phosphorgehalt des Metallmaterials erfüllt und die Wasserstoffdurchlässigkeit um über 95 % reduziert wurde.

3. OEM/ODM-Vorteile: Kundenspezifische Lösungen für chemische Anwendungen

Wir bei Tianjin Worlds Valve Co., Ltd. wissen, dass Chemiefabriken oft einzigartige Anforderungen haben, die Standardkatalogprodukte nicht erfüllen können. Unsere OEM- (Original Equipment Manufacturer) und ODM- (Original Design Manufacturer) Fähigkeiten ermöglichen es uns, Ventile zu liefern, die genau auf Ihre Spezifikationen zugeschnitten sind.

Was wir anbieten

OEM-Fertigung:

Produzieren Sie Ventile auf der Grundlage Ihrer Zeichnungen, Spezifikationen oder Muster

Strikte Einhaltung Ihrer Qualitätsanforderungen und Toleranzen

Vertraulichkeit Ihrer proprietären Designs

Ihr Branding, Ihre Verpackung und Ihre Dokumentation

ODM-Dienste:

Nutzen Sie unsere vorhandenen bewährten Designs für Ihre Anpassungen

Ändern Sie Materialien, Größen, Druckstufen oder Endanschlüsse

Fügen Sie Ihr Logo, Tags und eine spezifische Verpackung hinzu

Kostengünstige Lösung für Kunden ohne eigene Designressourcen

Anpassungsoptionen

Parameter	Anpassungsoptionen
Körpermaterial	Sphäroguss, Gusseisen, Kohlenstoffstahl, Edelstahl (304/316), Aluminiumbronze C95400/C95800...
Futtermaterial	PTFE (F4), PFA, PO...
Scheibenmaterial	Edelstahl, Sphäroguss mit Nylon/PTFE-Beschichtung, PTFE-geformt...
Sitzmaterial	EPDM, NBR, FKM(Viton®), PTFE, Metall, RTFE...
Verbindungstyp	Wafer, Lug, Doppelflansch (DIN-, ANSI-, JIS-, BS-Standards)
Betrieb	Handhebel, Getriebe, elektrischer Antrieb, pneumatischer Antrieb (mit Zubehör: Stellungsregler, Magnetventil, Endschalter)

Der OEM/ODM-Prozess von Worlds Valve:

1. Anfrage & Anforderungsanalyse: Sie stellen Spezifikationen, Zeichnungen oder Anwendungsdetails zur Verfügung

2. Design und Technik: Unser Team prüft und schlägt optimale Lösungen vor

3. Beispielentwicklung: Prototypengefertigt und getestet nach Ihren Anforderungen

4. Zulassung: Sie genehmigen das Muster und Design

5. Massenproduktion: Strenge Qualitätskontrolle während der gesamten Herstellung

6. Prüfung und Dokumentation: 110 % Druckprüfung, Prüfberichte, Materialzertifikate

7. Verpackung & Versand: Individuelle Verpackung, pünktliche Lieferung

4. Materialauswahl für chemische Anwendungen

Die Auswahl der richtigen Materialien ist entscheidend für die Langlebigkeit und den sicheren Betrieb von Ventilen in Chemieanlagen.

Gängige chemische Medien und empfohlene Materialien:

Chemisch	Empfohlenes Gehäuse-/Scheibenmaterial	Empfohlener Sitz/Futter
Schwefelsäure (konz.)	Sphäroguss / Edelstahl	PTFE / FEP
Salzsäure	Sphäroguss / Edelstahl	PTFE / FEP
Salpetersäure	Edelstahl (304/316)	PTFE / FEP
Essigsäure	Edelstahl (316)	PTFE / FEP
Natriumhydroxid (ätzend)	Sphäroguss / Edelstahl	EPDM / PTFE
Chlor (nass/trocken)	Kohlenstoffstahl / Edelstahl	PTFE
Wasserstoff	Edelstahl / Kohlenstoffstahl (Sonderbehandlung)	Metall / Graphit
Lösungsmittel	Edelstahl	PTFE / Viton®
Meerwasser/Sole	Sphäroguss / Bronze / Titan	EPDM

5. Betätigung und Automatisierung für chemische Prozesse

Moderne Chemieanlagen verlassen sich für präzise Steuerung, Sicherheit und Effizienz zunehmend auf automatisierte Ventilsysteme.

Worlds Valve bietet umfassende Betätigungslösungen:

Aktuatortyp	Funktionen	Anwendungen
Pneumatischer Aktuator	Doppeltwirkend oder mit Federrückstellung, Zahnstangen-Ritzel- oder Scotch-Yoke-Design	Ein-Aus-Steuerung, abgelegene Gebiete, Gefahrenbereiche
Elektrischer Aktuator	Präzise Positionierung, ausfallsichere Optionen verfügbar	Modulierende Regelung, SPS-Integration
Manuelles Getriebe	Selbsthemmend, geringes Betätigungsdrehmoment	Selten betätigte Ventile, Ersatzbetrieb

6. Qualitätssicherung und Zertifizierungen

Bei Tianjin Worlds Valve Co., Ltd. ist Qualität in jedes von uns hergestellte Ventil integriert.

Unser Qualitätsversprechen:

• ISO9001:2015 zertifiziert Qualitätsmanagementsystem

• 110 % Druckprüfung: Jedes Ventil wird einer Gehäuse- und Sitzprüfung gemäß API 598 / ISO 5208 unterzogen

• Materialrückverfolgbarkeit: Vollständige Dokumentation auf Anfrage erhältlich

• Inspektionen durch Dritte: Akzeptiert und willkommen

Internationale Zertifizierungen:

CE (Druckgeräterichtlinie)

WRAS (Water Regulations Advisory Scheme) – für Trinkwasseranwendungen

ACS (Attestation de Conformité Sanitaire)

UKCA (UK-Konformitätsbewertung)

Fazit：

Absperrklappen spielen eine wesentliche Rolle in der chemischen Industrie und bieten eine zuverlässige Durchflusskontrolle für einige der anspruchsvollsten Medien der Welt. Von PTFE-ausgekleideten Konstruktionen für aggressive Säuren bis hin zu Hochleistungsventilen mit Metallsitz für den Einsatz von Kohlenwasserstoffen bei hohen Temperaturen kann die richtige Absperrklappe bei richtiger Auswahl und Herstellung einen jahrzehntelangen zuverlässigen Betrieb gewährleisten.

Bei Tianjin Worlds Valve Co., Ltd. kombinieren wir technisches Fachwissen mit flexiblen OEM/ODM-Fertigungsmöglichkeiten, um Ventile zu liefern, die genau Ihren Spezifikationen entsprechen. Ganz gleich, ob Sie eine Standard-Absperrklappe mit PTFE-Auskleidung oder eine vollständig maßgeschneiderte Lösung für eine einzigartige Anwendung benötigen: Wir verfügen über die Erfahrung, Zertifizierungen und globale Reichweite, um Ihren Erfolg zu unterstützen.

Kontaktieren Sie uns noch heute um Ihre Anforderungen an Chemieventile zu besprechen oder ein Angebot für Ihr nächstes Projekt anzufordern.
