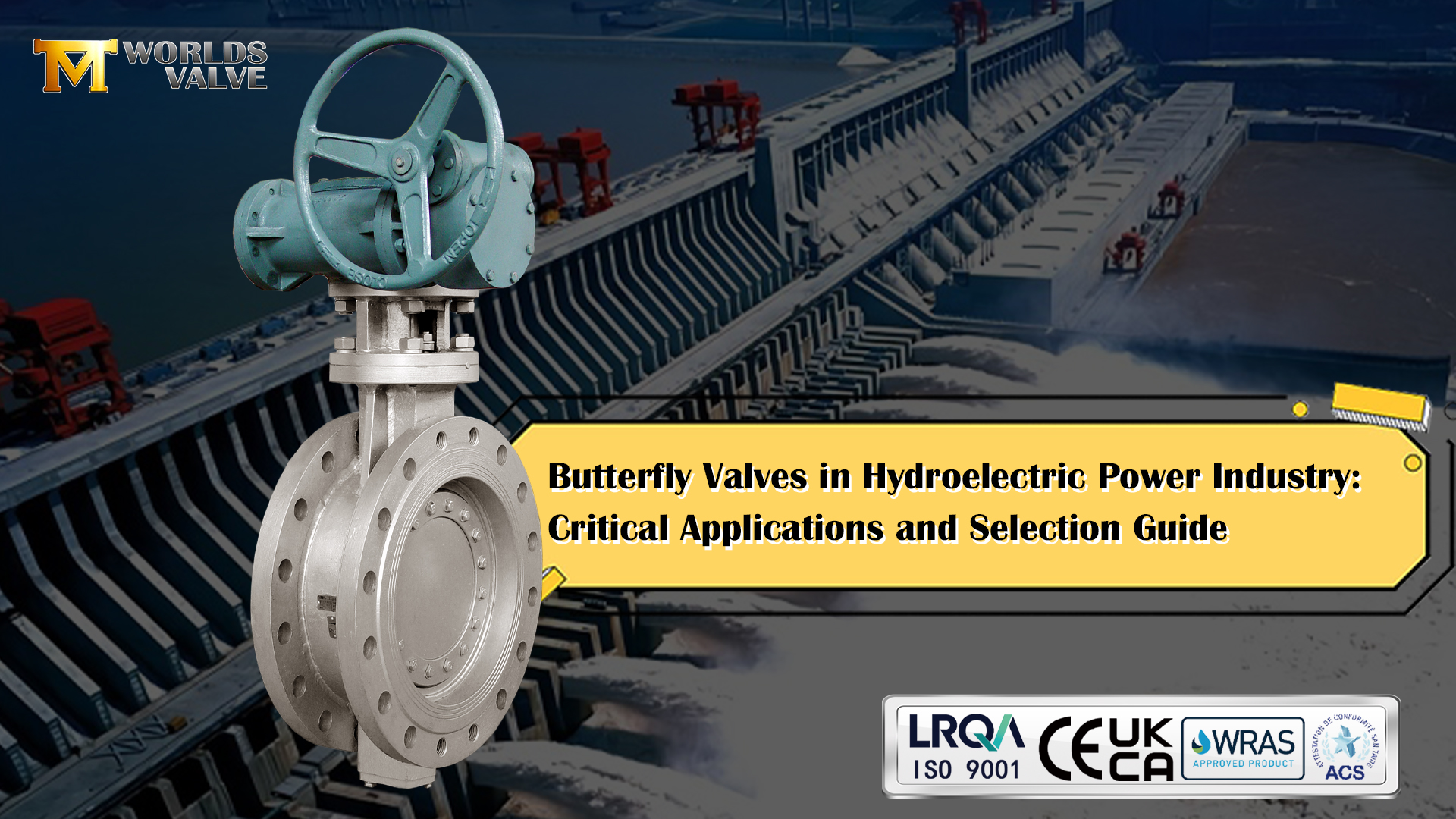

Absperrklappen in der Wasserkraftindustrie: Kritische Anwendungen und Auswahlhilfe

Einführung

Wasserkraftwerke gehören zu den anspruchsvollsten Umgebungen für Industriearmaturen. Angesichts enormer Wasserströme, extremer Drücke und der entscheidenden Notwendigkeit der Betriebssicherheit muss jede Komponente auf absolute Zuverlässigkeit ausgelegt sein. Unter den verschiedenen Ventiltypen, die diese Branche bedienen, ist das Absperrklappe hat sich als bevorzugte Lösung für die Isolierung des Turbineneinlasses, den Druckrohrschutz und Notabschaltanwendungen etabliert – insbesondere bei Installationen mit niedrigen bis mittleren Fallhöhen, bei denen Platzeffizienz und schneller Betrieb von größter Bedeutung sind.

In diesem Artikel werden die speziellen Anwendungen, technischen Überlegungen und Auswahlkriterien für Absperrklappen in Wasserkraftprojekten untersucht und Ingenieuren und Projektentwicklern die technischen Erkenntnisse vermittelt, die für ein optimales Systemdesign erforderlich sind.

Die entscheidende Rolle von Absperrklappen in der Wasserkraft

In Wasserkraftwerken, Absperrklappen dienen als Haupteinlassventile (MIV), Druckrohrschutzventile (PPV) und Turbinenschutzventile. Zu ihren Hauptfunktionen gehören:

• Isolieren von Turbinen während der Wartung oder Abschaltung

• Notabschaltung im Falle eines Rohrrohrbruchs oder eines Turbinendurchgangs

• Flusskontrolle für Bypass-Systeme und Abfüllbetriebe

• Rückfluss verhindern und Schutz der Ausrüstung vor Wasserschlägen

Die Wahl von Absperrklappen gegenüber anderen Typen (z. B. Kugel- oder Schieberventilen) wird häufig durch deren kompakte Bauweise, geringere Kosten, schnelleren Betrieb und Eignung für große Durchmesser bestimmt.

Schlüsselanwendungen

1. Haupteinlassventile (MIV) für Turbinen

Absperrklappen werden häufig als Haupteinlassventile für Kaplan-, Francis- und Peltonturbinen in Installationen mit niedriger bis mittlerer Förderhöhe verwendet.

2. Druckrohrschutzventile (PPV)

Druckrohrleitungen transportieren riesige Wassermengen unter hohem Druck, und jede Notsituation kann nicht nur für das Kraftwerk, sondern auch für die umliegenden Gebiete eine Bedrohung darstellen. Dies erfordert zuverlässige Sicherheitsvorrichtungen – häufig Absperrklappen mit großem Durchmesser.

Hauptmerkmale:

Feste Servicedichtungen für Normalbetrieb

Aufblasbare Wartungsdichtungen sorgen für Leckagefreiheit bei Inspektionen

Bypass-Anordnungen mit hydraulisch betätigten Bypassventilen zum Druckausgleich

3. Hochleistungsanwendungen: Pumpspeicherung

In Pumpspeicherkraftwerken sind Ventile extremen Anforderungen ausgesetzt, darunter hohe Strömungsgeschwindigkeiten, häufiger Betrieb und bidirektionaler Durchfluss.

Technische Designmerkmale

Moderne Absperrklappen für die Wasserkraft verfügen über spezielle Konstruktionsmerkmale, um den Anforderungen der Industrie gerecht zu werden:

Funktion	Beschreibung	Profitieren
Doppelexzentrisches Design	Die Scheibe dreht sich exzentrisch, um den Verschleiß zu reduzieren	Niedriges Betriebsdrehmoment, längere Lebensdauer des Sitzes
Doppeldeckerscheibe	Stromlinienförmige Scheibenform für minimalen Strömungswiderstand	Reduzierter Druckverlust, höhere Effizienz
Trockenschaftdesign	Mediumfreie Wellenlagerung mit doppelter O-Ring-Abdichtung	Kein Kontakt zwischen Welle und Medium, Korrosionsschutz
Austauschbare Sitze	Profildichtring ohne Demontage der Scheibe austauschbar	Einfachere Wartung, reduzierte Ausfallzeiten
Bidirektionale Abdichtung	Leckrate A in beiden Durchflussrichtungen (EN 12266)	Vielseitige Installation, zuverlässige Isolierung

Materialauswahl

Komponente	Materialoptionen
Körper	Geschweißter Stahl (S235JRG2), Gussstahl (GS20Mn5), gefertigter Stahl
Scheibe	Geschweißter Stahl mit Epoxidbeschichtung, Edelstahl
Stamm	Edelstahl 1.4021, 13 % Cr-Edelstahl
Seat	Edelstahl (mikrobearbeitet), EPDM (elastisch)
Lager	Zinkfreie Bronze, wartungsfreie Buchsen

Auswahlkriterien für Wasserkraft-Absperrklappen

Bei der Spezifikation von Absperrklappen für Wasserkraftprojekte müssen Ingenieure Folgendes bewerten:

1. Anforderungen an den Durchmesser

Bereich: DN500 bis DN5000+ je nach Anwendung

2. Druckklasse

Typisch: PN2,5 bis PN25, mit Sonderausführungen für höhere Drücke

3. Strömungsgeschwindigkeit

Moderne Designs ermöglichen eine kontinuierliche Strömung von bis zu 20 m/s

Notfallbedingungen bis 190 m³/s

4. Betätigungsmethode

Hydraulische Brems- und Hubeinheiten für präzise Steuerung

Hydraulikzylinder für Notverschluss

Gewichtsbelastete ausfallsichere Systeme

5. Dichtungstyp

Federnd dichtend (EPDM) für blasendichten Abschluss

Mit Metallsitz für Hochtemperatur- oder feuersichere Anwendungen

Aufblasbare Dichtungen für leckagefreie Wartung

6. Zubehör

Vor-/nachgelagerte Demontagefugen

Bypassventile (Edelstahl) zum Druckausgleich

Luft-/Vakuumventile

Stiftungsvereinbarungen

Warum sollten Sie sich für das Ventil von Tianjin Worlds für Ihr Wasserkraftprojekt entscheiden?

Wir bei Tianjin Worlds Valve Co., Ltd. wissen, dass Wasserkraftprojekte ein Höchstmaß an technischer Exzellenz, Sicherheit und Zuverlässigkeit erfordern. Unsere Absperrklappen sind so konzipiert und hergestellt, dass sie den strengen Anforderungen dieser wichtigen Branche gerecht werden.

Unsere Wasserkraftkapazitäten

• Zertifiziertes Qualitätsmanagement: Unsere Einrichtungen arbeiten nach ISO 9001-zertifizierten Qualitätssystemen, die Konsistenz und Rückverfolgbarkeit vom Entwurf bis zur Endprüfung gewährleisten.

• Internationale Compliance: Wir liefern Ventile mit CE-PED-, UKCA- und anderen relevanten Zertifizierungen und erfüllen die regulatorischen Anforderungen globaler Wasserkraftprojekte.

• Materialkompetenz: Unsere Wasserkraft-Absperrklappen sind in Materialien erhältlich, die hinsichtlich Haltbarkeit und Leistung ausgewählt wurden:

Geschweißte Stahlkörper mit fortschrittlichen Epoxidbeschichtungssystemen

Scheiben und Stiele aus Edelstahl für Korrosionsbeständigkeit

Bronze- oder wartungsfreie Lager für lange Lebensdauer

EPDM-Sitze für blasendichte Abdichtung im Wasserbereich

• Kundenspezifisches Engineering: Wir sind uns bewusst, dass jedes Wasserkraftprojekt einzigartig ist. Unsere OEM- und ODM-Fähigkeiten ermöglichen es uns, Folgendes anzupassen:

Ventildurchmesser und Druckklassen nach Ihren Vorgaben

Betätigungspakete (hydraulisch, elektrisch, pneumatisch) mit Fail-Safe-Optionen

Bypass-Anordnungen und Hilfsanschlüsse

Spezielle Dichtungskonfigurationen (bei Bedarf auch aufblasbare Dichtungen)

• Globale Erfolgsbilanz: Mit erfolgreichen Lieferungen in über 50 Länder verfügen wir über die Erfahrung und Logistikfähigkeit, um große Wasserkraftprojekte weltweit zu unterstützen.

• Wettbewerbswert: Wir bieten höchste Qualität zu wettbewerbsfähigen Preisen, unterstützt durch reaktionsschnellen technischen Support und Kundendienst.

Fazit

Absperrklappen spielen eine unverzichtbare Rolle bei der Stromerzeugung aus Wasserkraft, von kleinen Laufwasserkraftwerken bis hin zu großen Pumpspeicherwerken. Ihr kompaktes Design, ihre schnelle Bedienung und ihre Eignung für große Durchmesser machen sie zur bevorzugten Wahl für die Turbinenisolierung, den Druckrohrschutz und Notabschaltanwendungen in Installationen mit niedriger bis mittlerer Fallhöhe.

Dank moderner technischer Fortschritte – einschließlich doppelexzentrischer Konstruktionen, spezieller Dichtungssysteme und Hochleistungsfähigkeiten – bieten die heutigen Absperrklappen für die Wasserkraft die Sicherheit, Zuverlässigkeit und Effizienz, die diese wichtige Branche benötigt.

Planen Sie ein Wasserkraftprojekt oder die Modernisierung bestehender Anlagen?

Kontaktieren Sie noch heute unsere Spezialisten für Wasserkrafttechnik. Teilen Sie Ihre Anwendungsparameter mit – Förderhöhe, Durchflussrate, Durchmesser, Druckklasse und Betätigungsanforderungen – und wir bieten maßgeschneiderte Absperrklappenlösungen, die für die Kraft des Wassers entwickelt wurden.
