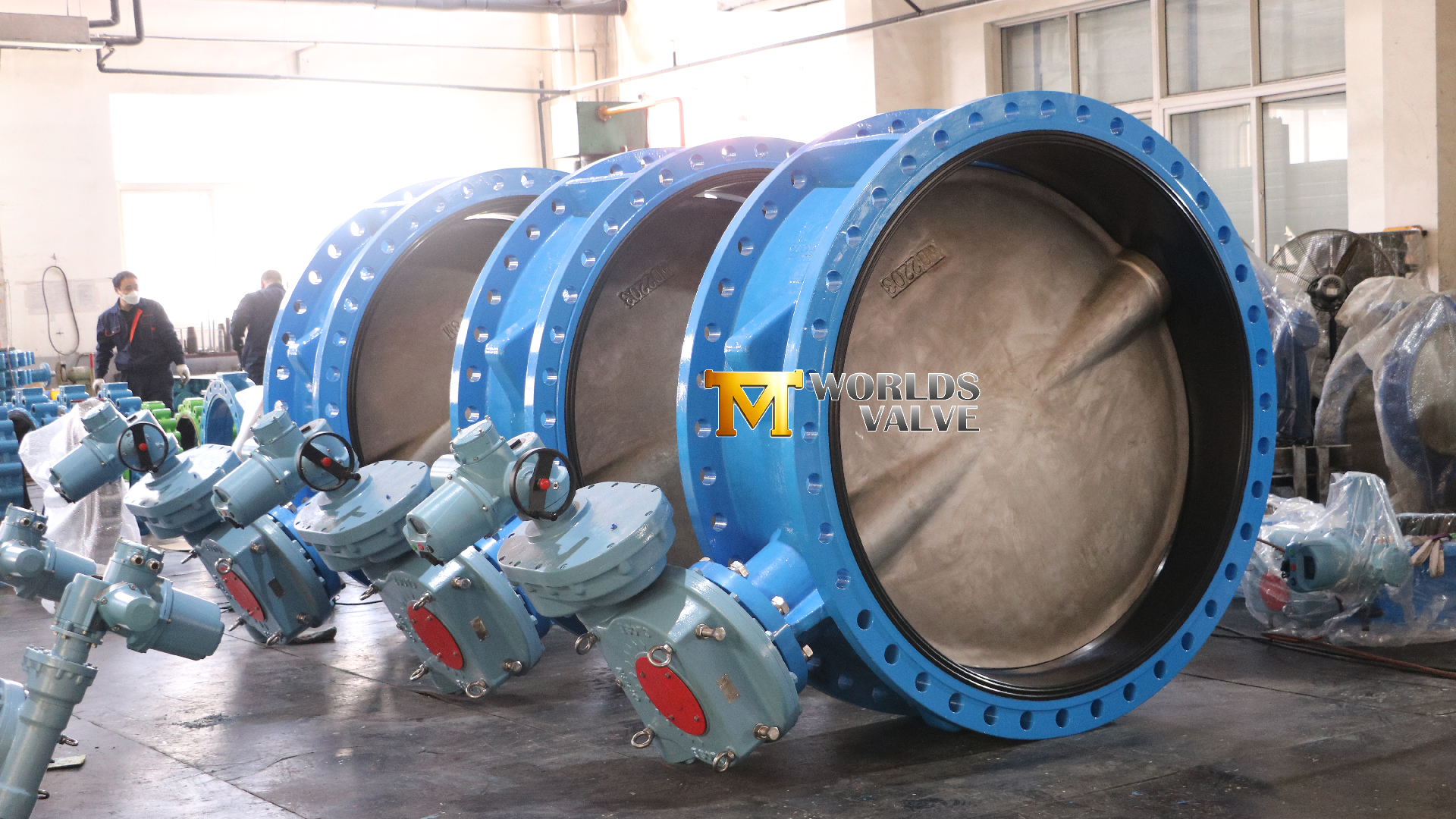

Doppelflansch-Absperrklappe – gebaut für Hochleistungssysteme mit hohem Durchfluss

Einführung:

Anpassung: Alle Materialien, Abmessungen und Druckstufen können entsprechend den Kundenanforderungen geändert werden

Typ: CBF02-TF01--Produktkatalog

Hauptmerkmale und Vorteile:

1. Doppelte Flanschverbindung – maximale Steifigkeit

• Integrierte Flansche an beiden Enden–Das Ventil wird auf beiden Seiten direkt an die entsprechenden Rohrflansche geschraubt und bietet so die sicherste und steifste verfügbare Verbindung – kein Verrutschen unter Rohrbelastung.

• Einfachere Installation – Mit integrierten Flanschen lässt sich das Ventil einfacher montieren und ausrichten. Keine komplizierten Zentriervorgänge – einfach festschrauben.

• Bidirektionaler Dead-End-Service–Unterstützt die Isolierung und Entfernung von Rohrabschnitten auf beiden Seiten, während das Ventil geschlossen und abgedichtet bleibt – eine Fähigkeit, die Wafer-Ventile nicht bieten können.

2. Gehäusematerial – Sphäroguss (GGG40)

• Hohe Festigkeit–Bietet etwa die doppelte Zugfestigkeit von Grauguss, ideal für PN16-Betrieb und Druckstoßbedingungen.

• Schlagfestigkeit–Die Kugelgraphitstruktur bietet außergewöhnliche Zähigkeit und widersteht mechanischen Stößen und Vibrationen.

• Korrosionsschutz– Bietet in Kombination mit einer Standard-Epoxidbeschichtung (mindestens 250 μm) zuverlässige Korrosionsbeständigkeit für die Wasser- und Abwasserversorgung.

3. Scheibenmaterial – CF8M-Edelstahl (AISI 316)

• Überlegene Korrosionsbeständigkeit–Ausgezeichnete Beständigkeit gegen Lochfraß und Spaltkorrosion, insbesondere in Chloridumgebungen und Meerwasser.

• Breite chemische Kompatibilität–Geeignet für Wasser, Abwasser, milde Chemikalien, Säuren und Laugen.

• Hygienisch und ungiftig–Sicher für Trinkwasser, Lebensmittelverarbeitung und pharmazeutische Anwendungen.

4. Sitzmaterial – vulkanisierter EPDM-Gummi

• Kein Leckagepfad– Chemisch mit dem Gehäuse verbunden, ohne Lücken oder Spalten zwischen Sitz und Ventilkörper, wodurch potenzielle Leckpfade ausgeschlossen werden.

• Vollständige Isolierung des Metalls–Die vulkanisierte Auskleidung kapselt alle benetzten Metalloberflächen vollständig ein und isoliert so den Sphärogusskörper vollständig von der Prozessflüssigkeit.

• Eliminiert Flanschdichtungen–Der vulkanisierte Sitz reicht bis zur Außenkante des Ventilkörpers und dient als integrierte Flanschdichtung–eine Komponente weniger, die ausfällt.

5. Elektrischer Aktuator – automatisierte Steuerung

• Vierteldrehbetrieb–Dreht die Scheibe um 90° zum Öffnen oder Schließen und ermöglicht so eine schnelle, präzise Durchflusskontrolle.

• Ein-Aus oder modulierend– Erhältlich in Schalter- oder Modulationsversionen mit 4-20-mA-Rückmeldung für SPS- und SCADA-Integration.

• Manuelle Übersteuerung– Beinhaltet ein Handrad für den manuellen Betrieb bei Stromausfällen oder Wartungsarbeiten.

Anwendungen

Diese Flanschklappe wird häufig in zahlreichen Branchen eingesetzt:

• Wasserversorgung und -verteilung–Kommunale Wasserleitungen, Pumpstationen, Verteilungsnetze.

• Abwasseraufbereitungsanlagen–Abwasserleitungen, Kläranlagen, Abwassersysteme.

• HVAC-Systeme–Gekühltes Wasser, Warmwasser, Kühlturmsysteme.

• Stromerzeugung–Kühlwasserkreisläufe, Kondensatorsysteme.

• Chemische Verarbeitung–Korrosive Flüssigkeiten, Säuren, Laugen (mit CF8M-Scheibe und vulkanisiertem Sitz).

• Brandschutzsysteme–Löschwasserleitungen, Sprinkleranlagen.

• Entsalzung und Marine–Meerwasserbehandlung mit CF8M-Scheibe für Korrosionsbeständigkeit.

Qualitätssicherung und Zertifizierungen

Wir arbeiten nach einem LRQA-geprüften Qualitätsmanagementsystem nach ISO 9001:2015. Jede Doppelflansch-Absperrklappe wird folgender Prüfung unterzogen:

100 % Druckprüfung (Schale und Sitz) gemäß EN 12266-1 oder API 598.

Maßprüfung anhand genehmigter Zeichnungen.

Materialverifizierung mit rückverfolgbaren Werkstestzertifikaten (MTC).

Unsere Zertifizierungen:

• ISO 9001:2015–Qualitätsmanagementsystem

• CE–EU-Sicherheitskonformität

• UKCA–UK-Konformitätsbewertung

• WRAS–UK-Trinkwasserzulassung (auf Anfrage erhältlich)

• ACS Französisches Gesundheitszertifikat (auf Anfrage erhältlich)

• DNV / ABS–Schiffszulassung (auf Anfrage erhältlich)

Design und Herstellung entsprechen den Normen EN 593, API 609 und AWWA C504.

Warum sollten Sie sich für Tianjin Worlds Valve entscheiden?

Nehmen Sie Kontakt mit uns auf – passen Sie noch heute Ihr Doppelflanschventil individuell an

Ganz gleich, ob Sie diese PN16-Konfiguration mit elektrischer Betätigung oder ein vollständig kundenspezifisches Design mit speziellen Materialien, größeren Durchmessern oder anderen Betätigungselementen benötigen, wir sind bereit, nach Ihren Vorgaben zu bauen.

Senden Sie uns Ihre Anfrage mit:

• Erforderliche Größe und Druckstufe

• Medientyp und Betriebstemperatur

• Bevorzugte Materialkombination

• Antriebstyp und Steuerungsanforderungen

• Zielmenge und Zielhafen

Unser Vertriebsteam wird innerhalb von 24 Stunden mit einem wettbewerbsfähigen Angebot und einem technischen Vorschlag antworten.

Wir laden Sie herzlich ein, unsere Fabrik in Tianjin zu besuchen. Lassen Sie uns gemeinsam Ihr Ventil bauen.
