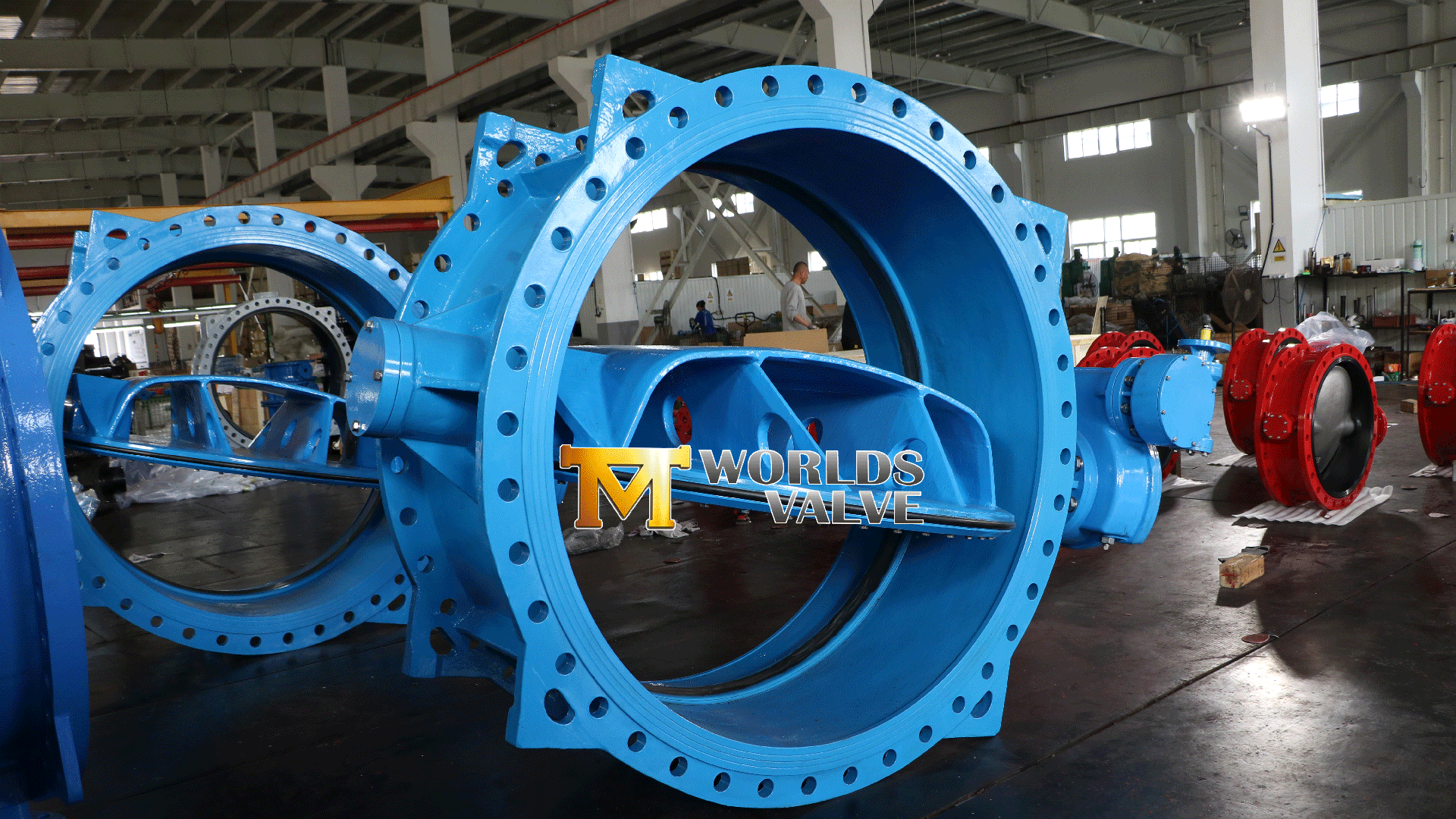

Doppelt versetzte Absperrklappe DN1600 – Gehäuse aus duktilem Eisen, Sitz aus SS316, elektrischer Antrieb

Einführung

Absperrklappen mit großem Durchmesser sind nicht einfach vergrößerte Versionen kleinerer Ventile. Bei DN1600 wird das Ventil zu einem kritischen Teil der Infrastruktur. Das Betriebsdrehmoment steigt, die strömungsinduzierten Kräfte nehmen zu und die Folgen einer schlechten Materialwahl oder eines unterdimensionierten Aktuators werden viel gravierender.

In diesem Artikel wird eine spezifische Konfiguration mit großem Durchmesser betrachtet: eine doppelt versetzte Absperrklappe in DN1600 mit einem Gehäuse und einer Scheibe aus Sphäroguss, einem Schaft aus SS420, einem Sitz aus SS316 und einem elektrischen Stellantrieb mit Schneckengetriebe. Es erklärt, warum jede Material- und Designauswahl in großen Wasser- und Industriesystemen wichtig ist.

Was ist eine doppelt versetzte Absperrklappe?

Eine doppelt versetzte Absperrklappe – auch doppelexzentrische Absperrklappe genannt – verwendet zwei Versätze, um zu ändern, wie die Scheibe den Sitz berührt.

Bei einer herkömmlichen konzentrischen Absperrklappe bleiben die Scheibe und der Sitz während des gesamten Öffnungs- und Schließzyklus in Kontakt. Dieser kontinuierliche Kontakt erzeugt Reibung, Verschleiß und ein höheres Betriebsdrehmoment.

In doppelt versetzter Ausführung:

Der Schaft ist von der Mittellinie der Bandscheibe versetzt.

Der Schaft ist außerdem von der Mittellinie des Ventilkörpers versetzt.

Beim Öffnen des Ventils hebt sich die Scheibe bereits nach wenigen Grad Drehung vom Sitz ab. Auf dem restlichen Weg besteht kein Schleifkontakt zwischen Scheibe und Sitz. Beim Schließen kommt die Scheibe erst im letzten Moment wieder in Kontakt.

Dieses Design reduziert die Reibung, verlängert die Lebensdauer des Sitzes und macht Metall-auf-Metall-Sitze praktisch. Dies ist einer der Gründe, warum doppelt versetzte Absperrklappen häufig in größeren Größen und anspruchsvolleren Anwendungen eingesetzt werden.

Warum sollte man für diese DN1600-Konfiguration den doppelten Offset wählen?

Bei DN1600 ist das Ventil groß genug, dass Designentscheidungen echte Konsequenzen haben. Bei dieser Größe ist jedoch nicht automatisch ein doppelter Versatz erforderlich. Es ist eine Wahl – eine, die sinnvoll ist, wenn die Anwendung Metallsitze, ein geringeres Betriebsdrehmoment oder eine längere Lebensdauer des Sitzes erfordert.

Eine standardmäßige konzentrische Absperrklappe mit elastischem Sitz eignet sich gut für die allgemeine Wasser- und Abwasserisolierung. Es ist einfacher, leichter und wirtschaftlicher. Für viele DN1600-Leitungen reicht das aus.

Ein doppelt versetztes Design wird relevant, wenn die Anforderungen weiter gehen:

Metallsitze werden benötigt – für höhere Temperaturen, abrasive Medien oder Anwendungen, bei denen Elastomersitze zu schnell verschleißen oder sich verschlechtern würden.

Das Betriebsdrehmoment muss reduziert werden – bei DN1600 ist die Scheibenfläche groß und ein konzentrisches Ventil mit Metallsitz würde ein sehr hohes Drehmoment erfordern. Das doppelt versetzte Design hebt die Scheibe früh im Öffnungshub vom Sitz ab und verringert so Reibung und Drehmoment.

Die Lebensdauer des Sitzes ist wichtiger als die Anschaffungskosten – da die Scheibe den Sitz erst im letzten Moment des Schließens berührt, wird der Verschleiß reduziert und der Sitz hält länger.

Kurz gesagt, das doppelt versetzte Design ist für DN1600 kein Standard. Es handelt sich um eine Konfigurationsauswahl für Projekte, die eine Metall-auf-Metall-Abdichtung, ein geringeres Drehmoment oder eine längere Lebensdauer erfordern. Wenn die Anwendung nur eine allgemeine Isolierung mit einem elastischen Sitz erfordert, ist möglicherweise eine standardmäßige konzentrische oder doppelt geflanschte Absperrklappe die bessere Wahl.

Materialkonfiguration für dieses DN1600-Doppel-Offset-Ventil

Sobald das Double-Offset-Design ausgewählt ist, besteht der nächste Schritt darin, Materialien auszuwählen, die seine wichtigsten Vorteile unterstützen: Metall-auf-Metall-Abdichtung, niedriges Betriebsdrehmoment und lange Lebensdauer. Für diese DN1600-Konfiguration sind die Materialien wie folgt.

Körper und Scheibe – Sphäroguss EN-GJS-500-7 (GGG-50)

Diese Sorte bietet eine spezifizierte Mindestzugfestigkeit von 500 MPa und 7 % Dehnung und bietet so ein ausgewogenes Verhältnis von Festigkeit und Zähigkeit, das für Ventilkörper mit großem Durchmesser geeignet ist. Der Körper ist zum äußeren Korrosionsschutz mit Epoxidharz beschichtet.

Vorbau – Edelstahl SS420

SS420 ist eine martensitische Sorte, die aufgrund ihrer hohen Festigkeit und Verschleißfestigkeit ausgewählt wurde. Bei einem großen Ventil muss die Spindel das Antriebsdrehmoment ohne Verformung auf die Scheibe übertragen. SS420 eignet sich gut für diese Rolle im allgemeinen Wasser- und Industrieservice.

Sitz – Edelstahl SS316

SS316 ist eine austenitische Sorte mit guter Korrosionsbeständigkeit in Wasser, Meerwasser und vielen Industrieflüssigkeiten. Bei einer doppelt versetzten Konstruktion berührt die Scheibe den Metallsitz erst bei der letzten Schließbewegung, was den Verschleiß reduziert und eine Metall-auf-Metall-Abdichtung bei dieser Größe praktisch macht.

Aktuator – elektrisch mit Schneckengetriebe

Das Schneckengetriebe sorgt für mechanische Vorteile, während der elektrische Stellantrieb eine Fernsteuerung und Integration in Anlagensteuerungssysteme ermöglicht. Ein ISO 5211-Oberflansch bietet eine Standard-Montageschnittstelle, sodass der Stellantrieb ausgetauscht oder aufgerüstet werden kann, ohne dass das Ventilgehäuse verändert werden muss.

Diese Materialien sind nicht die einzigen Optionen. Als in China ansässiger OEM/ODM-Hersteller kann Tianjin Worlds Valve Co., Ltd. das Gehäuse, die Klappe, den Schaft, den Sitz und den Antrieb individuell an Ihre spezifischen Medien-, Temperatur-, Druck- und Anschlussanforderungen anpassen. Zu den alternativen Materialien gehören Kohlenstoffstahl, Edelstahl (304, 316, Duplex) und verschiedene Elastomer- oder PTFE-Sitze. Die Betätigung kann manuell, per Getriebe, elektrisch, pneumatisch oder hydraulisch erfolgen.

Wir sind nach ISO 9001:2015 zertifiziert (geprüft durch LRQA) und verfügen über mehr als 19 Jahre Exporterfahrung und bedienen Kunden in mehr als 50 Ländern. Wenn Sie ein Ventil für eine DN1600-Anwendung oder eine ähnliche Anwendung mit großem Durchmesser auswählen, kontaktieren Sie uns unter Angabe Ihrer Betriebsbedingungen. Unser Engineering-Team wird Ihnen dann eine geeignete Konfiguration für Ihr Projekt empfehlen.

Typische Anwendungen für doppelt versetzte Absperrklappen DN1600

Große doppelexzentrische Absperrklappen werden nicht allein nach ihrer Größe ausgewählt. Sie werden ausgewählt, wenn die Anwendung eine zuverlässige Isolierung, Korrosionsbeständigkeit und einen stabilen Betrieb über viele Jahre hinweg erfordert. Die in diesem Artikel beschriebene DN1600-Konfiguration – mit Sphärogussgehäuse, SS420-Spindel, SS316-Metallsitz und elektrischem Stellantrieb – ist besonders für die folgenden Betriebsbedingungen geeignet.

In jeder dieser Anwendungen wird erwartet, dass das Ventil den Durchfluss zuverlässig isoliert, Korrosion durch das Medium widersteht und über eine lange Lebensdauer reibungslos funktioniert. Die Kombination aus einem doppelt versetzten Design, korrosionsbeständigen benetzten Materialien und elektrischer Betätigung unterstützt diese Erwartungen.

Da jedes Projekt seine eigenen Medien-, Temperatur-, Druck- und Anschlussanforderungen hat, können die Materialien und der Antrieb individuell angepasst werden. Als in China ansässiger OEM/ODM-Hersteller kann Tianjin Worlds Valve Co., Ltd. Gehäuse, Klappenscheibe, Schaft, Sitz und Betätigung an Ihre spezifischen Betriebsbedingungen anpassen. Wenn Sie sich für ein DN1600-Ventil oder ein ähnliches Ventil mit großem Durchmesser entscheiden, kontaktieren Sie uns mit Ihren Anforderungen. Unser Technikteam wird Ihnen dann eine geeignete Konfiguration empfehlen.

Überlegungen zur Installation und Wartung

Große Ventile erfordern eine sorgfältige Installation, insbesondere bei DN1600. Folgende Punkte sind besonders wichtig:

• Rohrunterstützung – Die Rohrleitung sollte unterstützt werden, damit das Ventil keine Biegelasten trägt.

• Flanschausrichtung – Rohrflansche müssen parallel und richtig ausgerichtet sein, bevor die Schrauben festgezogen werden.

• Anziehen der Schrauben: Ziehen Sie die Schrauben schrittweise und gleichmäßig über Kreuz an, um eine Verformung des Ventilkörpers zu vermeiden.

• Inbetriebnahme des Stellantriebs: Überprüfen Sie Endschalter, Drehmomenteinstellungen und Steuersignale, bevor Sie das Ventil in Betrieb nehmen.

• Regelmäßige Inspektion: Überprüfen Sie den Sitz, die Scheibe, den Schaft und den Aktuator im Rahmen der geplanten Wartung. Auf Undichtigkeiten, Korrosion und reibungslosen Betrieb prüfen.

Diese Schritte tragen dazu bei, dass das Ventil wie vorgesehen funktioniert und vorzeitiger Verschleiß oder Schäden vermieden werden.

Über Tianjin Worlds Valve Co., Ltd.

Tianjin Worlds Valve Co., Ltd. ist ein direkter OEM/ODM-Hersteller mit über 19 Jahren Exporterfahrung. Wir verfügen über die ISO 9001:2015-Zertifizierung (geprüft durch LRQA) und liefern Absperrklappen in Zwischenflansch-, Laschen-, Doppelflansch-, genuteten End- und U-Profil-Konfigurationen. Unsere Produkte werden in mehr als 50 Länder exportiert.

Für doppelt versetzte Absperrklappen mit großem Durchmesser wie der in diesem Artikel beschriebenen DN1600 können wir Gehäuse- und Scheibenmaterialien, Schaft- und Sitzmaterialien, Druckstufen, Flanschstandards, Beschichtungen und Betätigung individuell anpassen. Wenn Sie ein Ventil für eine ähnliche Anwendung auswählen, kann unser Ingenieurteam Ihre Betriebsbedingungen überprüfen und eine geeignete Konfiguration empfehlen.
