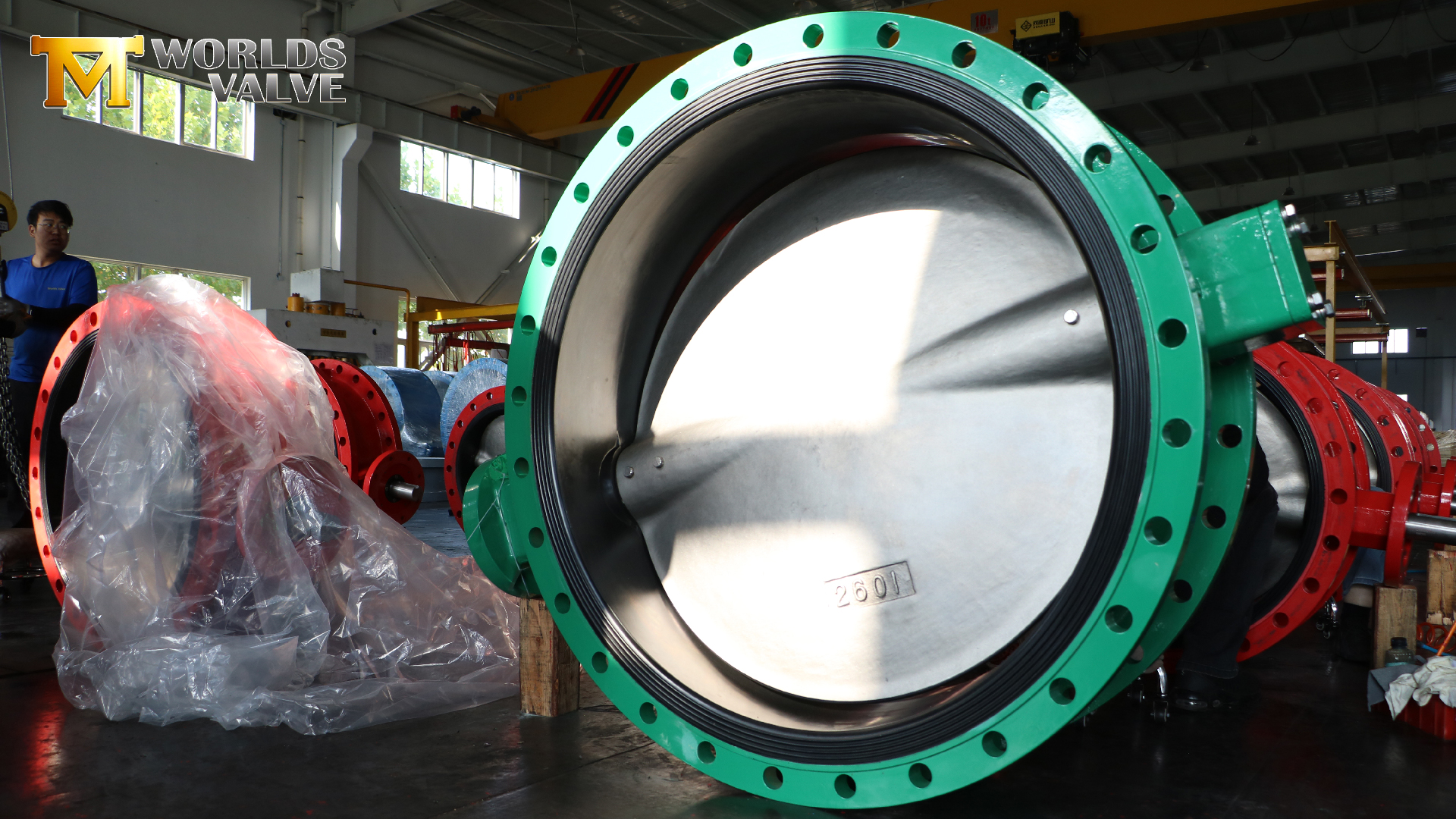

Fehlerbehebung bei Absperrklappen: 7 häufige Probleme und wie man sie behebt

Einführung

Absperrklappen gehören zu den zuverlässigsten Durchflussregelgeräten in industriellen Rohrleitungen. Ihr einfaches Vierteldrehungsdesign, ihre kompakte Stellfläche und ihre geringen Kosten machen sie zur Standardwahl für Wasser-, Abwasser-, HVAC-, Chemie- und allgemeine Industriedienstleistungen. Aber Zuverlässigkeit bedeutet nicht Unbesiegbarkeit. Im Laufe der Zeit zeigt selbst die beste Absperrklappe Verschleißerscheinungen, und wenn etwas schief geht, sind die Symptome unabhängig von der Größe, dem Material oder der Anwendung der Klappe oft ähnlich.

Die Herausforderung für Wartungsingenieure und Anlagenbetreiber besteht darin, zwischen Problemen, die vor Ort behoben werden können, und solchen, die einen Ventilaustausch erfordern, zu unterscheiden. Dieser Leitfaden behandelt sieben der häufigsten Probleme mit Absperrklappen, ihre Grundursachen und praktische Lösungen, die auf allgemeinen Branchenerfahrungen basieren.

Problem 1: Externe Leckage an der Flanschverbindung

Äußere Leckagen am Flansch gehören zu den häufigsten Beschwerden, insbesondere nach der Installation oder Wartung. Das Ventil selbst ist möglicherweise vollkommen in Ordnung – das Problem liegt oft in der Art und Weise, wie es installiert wurde.

Ursachen:

• Ungleichmäßiges Anziehen der Schrauben, wodurch das Ventilgehäuse verformt wird und eine ordnungsgemäße Kompression der Dichtung verhindert wird

• Fehlausrichtung zwischen vor- und nachgelagerten Rohrflanschen

• Verformter Gummisitz, der dadurch verursacht wurde, dass das Ventil in einen unzureichenden Flanschspalt gedrückt wurde

• Beschädigte oder fehlende Flanschdichtungen

Lösungen:

• Flanschschrauben schrittweise und gleichmäßig sternförmig anziehen. Vermeiden Sie Schlagschrauber, die das Gehäuse überdrehen und brechen können.

• Überprüfen Sie die Rohrausrichtung vor dem endgültigen Festziehen. Das Ventil sollte sich auf natürliche Weise ohne Kraftaufwand zentrieren.

• Lassen Sie ausreichend Platz zwischen den Rohrflanschen, bevor Sie das Ventil einsetzen, und bringen Sie die Flansche dann beim Anziehen der Schrauben mit dem Gehäuse in Kontakt.

• Überprüfen Sie die Dichtungen auf Beschädigungen und ersetzen Sie sie gegebenenfalls.

Der Schlüssel zur Vermeidung externer Leckagen ist Geduld bei der Installation. Ein überstürztes Anziehen der Schrauben ist eine häufige Ursache für Flanschlecks.

Problem 2: Interne Leckage bei geschlossenem Ventil

Interne Leckage – manchmal auch „Passing“ oder „Leak-by“ genannt – tritt auf, wenn das Ventil in der geschlossenen Position keine dichte Abdichtung erreicht. Dies ist schwerwiegender als externe Leckagen, da sie die Prozessqualität beeinträchtigen, Kreuzkontaminationen verursachen und in extremen Fällen Sicherheitsrisiken schaffen können.

Ursachen:

• Fremdkörper zwischen Scheibe und Sitz eingeklemmt

• Sitzverformung oder bleibender Druckverformungsrest

• Die Scheibe erreicht die vollständig geschlossene Position aufgrund der Einstellung des Aktuator- oder Getriebegrenzwerts nicht.

• Abgenutzte oder beschädigte Sitzfläche

• Korrosion oder Lochfraß an der Dichtkante der Scheibe

Lösungen:

• Öffnen und schließen Sie das Ventil mehrmals, um Schmutz auszuspülen.

• Stellen Sie die Endanschläge des Aktuators oder Getriebes so ein, dass die Scheibe richtig sitzt.

• Überprüfen Sie die Sitz- und Scheibendichtflächen auf Verschleiß, Risse oder eingebettete Partikel.

• Wenn der Sitz austauschbar ist, tauschen Sie ihn aus. Wenn es verklebt oder vulkanisiert ist, muss das Ventil möglicherweise ausgetauscht werden.

Interne Leckagen weisen häufig auf eine Nichtübereinstimmung zwischen Sitzmaterial und Prozessmedium hin. Beispielsweise zersetzen sich EPDM-Sitze im Ölbetrieb, während NBR-Sitze in Ketonen und Estern aufquellen. Die Auswahl der richtigen Sitzmischung für das Medium ist für eine langfristige Dichtungsleistung von entscheidender Bedeutung.

Problem 3: Spindelleckage (Leckage der Stopfbuchspackung)

Eine Spindelleckage, manchmal auch Stopfbuchspackungsleckage genannt, erscheint als Tropfen oder Rinnsal aus dem Bereich, in dem die Spindel aus dem Ventilgehäuse austritt. Dies ist eines der wenigen Probleme mit Absperrklappen, die häufig behoben werden können, ohne die Klappe aus der Rohrleitung zu entfernen.

Ursachen:

• Normaler Verschleiß des Verpackungsmaterials im Laufe der Zeit

• Lose Stopfbuchsenmutter

• Falsche Verpackungsinstallation

• Übermäßige Bewegung oder Vibration des Schafts

Lösungen:

• Ziehen Sie die Stopfbuchsenmutter in kleinen Schritten an, bis die Leckage aufhört. Nicht zu fest anziehen, da dies das Betriebsdrehmoment erhöht und den Packungsverschleiß beschleunigt.

• Wenn das Anziehen das Leck nicht stoppt, tauschen Sie die Packung aus. Bei Ventilen mit einstellbaren Stopfbuchsen kann dies manchmal in der Leitung erfolgen, ohne dass das Ventil ausgebaut werden muss.

• Bei Absperrklappen ohne Spindelpackung erfordert eine Spindelleckage typischerweise den Ausbau und die Reparatur oder den Austausch des Ventils.

Moderne Verpackungssysteme können gegenüber herkömmlichen Verpackungen Vorteile bieten, einschließlich der Anpassung vor Ort und einer einfacheren Wartung. Die genauen Optionen hängen von der Ventilkonstruktion ab.

Problem 4: Ventil öffnet oder schließt nicht vollständig

Ein Ventil, das seine vollständig geöffnete oder vollständig geschlossene Position nicht erreicht, ist ein Zeichen für ein mechanisches oder Einstellungsproblem. Dieses Problem kann von einer geringfügigen Unannehmlichkeit bis hin zu einem ernsthaften Betriebsrisiko reichen.

Ursachen:

• Die Endanschläge des Aktuators oder Getriebes sind falsch eingestellt

• Blockierung im Strömungsweg – Ablagerungen, Ablagerungen oder Fremdkörper

• Verformung oder Korrosion des Schafts

• Interferenz zwischen Scheibe und Sitz durch thermische Ausdehnung oder Schwellung

• Fehlfunktion des Getriebes oder Stellantriebs

Lösungen:

• Passen Sie die Endanschläge an, um den vollen Scheibenweg zu ermöglichen.

• Überprüfen Sie den Strömungsweg auf Verstopfungen und reinigen Sie ihn gegebenenfalls.

• Überprüfen Sie den Vorbau auf Geradheit und Bewegungsfreiheit.

• Stellen Sie sicher, dass der Antrieb über ein ausreichendes Drehmoment für die Ventilgröße und den Druckunterschied verfügt.

Bei Ventilen mit großem Durchmesser ist ein unzureichendes Antriebsdrehmoment eine häufige Ursache für unvollständigen Betrieb. Bei der Antriebsdimensionierung müssen die Ventilgröße, das Sitzmaterial und die Betriebsdruckdifferenz berücksichtigt werden.

Problem 5: Hohes Betriebsdrehmoment

Ein hohes Betätigungsdrehmoment erschwert die manuelle Betätigung des Ventils, überlastet die Stellantriebe und kann zu einem vorzeitigen Ausfall von Spindeln und Lagern führen. Es handelt sich oft um ein schleichendes Problem – das Ventil lässt sich im Laufe der Monate oder Jahre immer schwerer drehen – und lässt sich leicht ignorieren, bis es kritisch wird.

Ursachen:

• Sitzschwellung oder Kompressionsrest

• Korrosion oder Abrieb des Schafts

• Lagerverschleiß oder Verschmutzung

• Medienansammlungen auf der Disc oder Sitzoberfläche

• Falsches Sitzmaterial für die Medien

• Zu fest angezogene Stopfbuchspackung

Lösungen:

• Überprüfen Sie die Kompatibilität des Sitzmaterials mit den Prozessmedien.

• Überprüfen und schmieren Sie den Schaft und die Lager.

• Reinigen Sie die Scheiben- und Sitzflächen.

• Passen Sie die Spannung der Stopfbuchspackung an.

• Erwägen Sie ein Upgrade auf eine Ausführung mit PTFE- oder Metallsitz, wenn der aktuelle Sitz anschwillt.

Die Überwachung von Drehmomenttrends über einen längeren Zeitraum kann eine wirksame Präventionsstrategie sein. Ein allmählicher Anstieg des Betriebsdrehmoments ist ein Frühwarnzeichen für sich entwickelnde Probleme.

Problem 6: Korrosion des Ventilkörpers

Korrosion des Ventilkörpers ist ein sich langsam entwickelndes Problem, das letztendlich zu strukturellem Versagen führen kann. Im Wasser- und Abwasserbereich wird äußere Korrosion häufig durch unzureichende Beschichtung oder feuchte Umgebungen verursacht. Innere Korrosion tritt auf, wenn das Gehäusematerial mit den Prozessmedien nicht kompatibel ist.

Ursachen:

• Beschädigte oder beschädigte Epoxidbeschichtung

• Falsches Körpermaterial für die Medien

• Galvanische Korrosion zwischen unterschiedlichen Metallen

• Erosion-Korrosion durch Hochgeschwindigkeitsströmung

Lösungen:

• Überprüfen Sie die Beschichtung regelmäßig und reparieren Sie kleinere Schäden, bevor sie sich ausbreiten.

• Wählen Sie das geeignete Gehäusematerial: Sphäroguss mit Epoxidbeschichtung für allgemeine Wasseranwendungen; Edelstahl, Duplex oder exotische Legierungen für korrosive Medien.

• Vermeiden Sie das Mischen unterschiedlicher Metalle im selben Rohrleitungssystem ohne ordnungsgemäße Isolierung.

Bei aggressiven Chemikalien kann eine Absperrklappe mit PTFE- oder PFA-Auskleidung erforderlich sein, um das Metallgehäuse vollständig vom Medium zu isolieren.

Problem 7: Aktuator- oder Getriebefehler

Ausfälle von Antrieb und Getriebe können dazu führen, dass das Ventil überhaupt nicht mehr funktioniert. Bei pneumatischen Stellantrieben kann es zu Luftlecks kommen, bei elektrischen Stellantrieben kann es zu einem Ausfall des Motors oder aufgrund von Problemen mit der Steuerplatine kommen, und bei Getrieben kann es zu Blockaden oder Abriss der Zahnräder kommen.

Ursachen:

• Luftlecks in Dichtungen oder Armaturen des pneumatischen Stellantriebs

• Motorüberlastung oder Steuersignalausfall bei elektrischen Stellantrieben

• Getriebeverschleiß oder Schmierungsfehler in Schaltgetrieben

• Wassereinbruch in das Aktuatorgehäuse

• Falsche Antriebsdimensionierung für die Ventildrehmomentanforderungen

Lösungen:

• Überprüfen Sie den Luftversorgungsdruck und prüfen Sie die Pneumatikanschlüsse auf Undichtigkeiten.

• Überprüfen Sie die elektrischen Verbindungen und Steuersignale.

• Überprüfen Sie das Getriebe auf reibungslosen Betrieb und ausreichende Schmierung.

• Stellen Sie sicher, dass der Antrieb die richtige Größe für das Ventil und die Betriebsbedingungen hat.

Erwägen Sie bei kritischen Anwendungen die Verwendung eines Stellantriebs mit Handbetätigung oder einer ausfallsicheren Federrückstellung, um die Funktionsfähigkeit auch bei Strom- oder Luftversorgungsunterbrechungen aufrechtzuerhalten.

Vorbeugende Wartung: Die beste Strategie zur Fehlerbehebung

Die wirksamste Strategie zur Fehlerbehebung ist die Prävention. Ein einfacher Wartungsplan kann die Häufigkeit und Schwere von Problemen mit Absperrklappen verringern.

Empfohlener Wartungsplan:

• Monatlich: Sichtprüfung auf Undichtigkeiten, Korrosion oder Beschädigung

• Vierteljährlich: Öffnen und schließen Sie das Ventil zyklisch, um einen reibungslosen Betrieb zu überprüfen

• Halbjährlich: Stopfbuchspackung prüfen und bei Bedarf nachziehen

• Jährlich: Sitz und Scheibe auf Verschleiß prüfen; Überprüfen Sie den festen Sitz der Schrauben

• Bei Bedarf: Reinigen Sie das Ventilinnere, ersetzen Sie verschlissene Sitze, schmieren Sie Spindeln und Lager

Durch die Dokumentation von Inspektionen und Reparaturen wird eine historische Aufzeichnung erstellt, die dabei hilft, wiederkehrende Probleme zu erkennen und die Wartungsplanung zu unterstützen.

Wann repariert und wann ersetzt werden muss

Nicht jedes Problem mit der Absperrklappe erfordert eine Reparatur. Hier ist eine einfache Entscheidungshilfe:

Reparieren Sie, wenn:

• Das Problem beschränkt sich auf den Sitz (sofern austauschbar)

• Leckagen der Stopfbuchspackung können durch Anziehen gestoppt werden

• Aktuator- oder Getriebekomponenten können einzeln ausgetauscht werden

• Ventilkörper und Ventilteller sind strukturell einwandfrei

Ersetzen, wenn:

• Der Sitz ist verklebt oder vulkanisiert und hat versagt

• Das Gehäuse weist Risse auf oder ist stark korrodiert

• Die Bandscheibe oder der Schaft ist deformiert oder stark abgenutzt

• Die Reparaturkosten nähern sich den Ersatzkosten an oder übersteigen diese.

Wie Tianjin Worlds Valve Ihr Wartungsprogramm unterstützt

Wir bei Tianjin Worlds Valve Co., Ltd. wissen, dass die Fehlerbehebung nur die halbe Miete ist. Die andere Hälfte ist eine zuverlässige Versorgung mit Ventilen und Ersatzteilen, wenn Sie diese benötigen.

Als direkter OEM/ODM-Hersteller mit über 19 Jahren Exporterfahrung liefern wir Absperrklappen in Zwischenflansch-, Laschen-, Doppelflansch-, genuteten End- und U-Profil-Konfigurationen. Unsere Ventile sind mit einer Reihe von Sitzmaterialien erhältlich – EPDM, NBR, PTFE, Viton – sodass Sie den Sitz an Ihre spezifischen Medien anpassen und Kompatibilitätsprobleme vermeiden können, die zu einem vorzeitigen Ausfall führen.

Wir sind nach ISO 9001:2015 zertifiziert (von LRQA geprüft) und fertigen nach geltenden internationalen Standards. Jedes Ventil wird vor dem Versand einer Druckprüfung unterzogen. Bei jeder Bestellung stellen wir Materialzertifikate und Prüfberichte zur Verfügung.

Wenn Sie mit einem wiederkehrenden Ventilproblem zu kämpfen haben – oder einfach sicherstellen möchten, dass Ihre nächste Ventilauswahl die in diesem Artikel beschriebenen häufigen Fallstricke vermeidet – steht Ihnen unser Technikteam gerne zur Verfügung. Senden Sie uns Ihre Betriebsbedingungen und wir empfehlen Ihnen eine passende Ventilkonfiguration für Ihre Anwendung.

Kontaktieren Sie uns mit Ihren Anforderungen und wir werden innerhalb von 24 Stunden antworten.
