Konzentrisches gegen exzentrisches Schmetterlingsventil

Konzentrisches gegen exzentrisches Schmetterlingsventil

Konzentrische und exzentrische Schmetterlingsventile sind in der Ventilindustrie sehr beliebt. Ein Schmetterlingsventil kann konzentrisch oder exzentrisch sein, wird durch die Position der Ventilwelle entschieden. Konzentrische und exzentrische Schmetterlingsventile weisen unterschiedliche Merkmale auf, die sie auszeichnen. Es gibt viele konzentrische und exzentrische Hersteller von Schmetterlingsventilen in der Welt. Schauen wir uns den Unterschied zwischen konzentrischen Schmetterlingsventilen und exzentrischen Schmetterlingsventilen an.

Design und Struktur

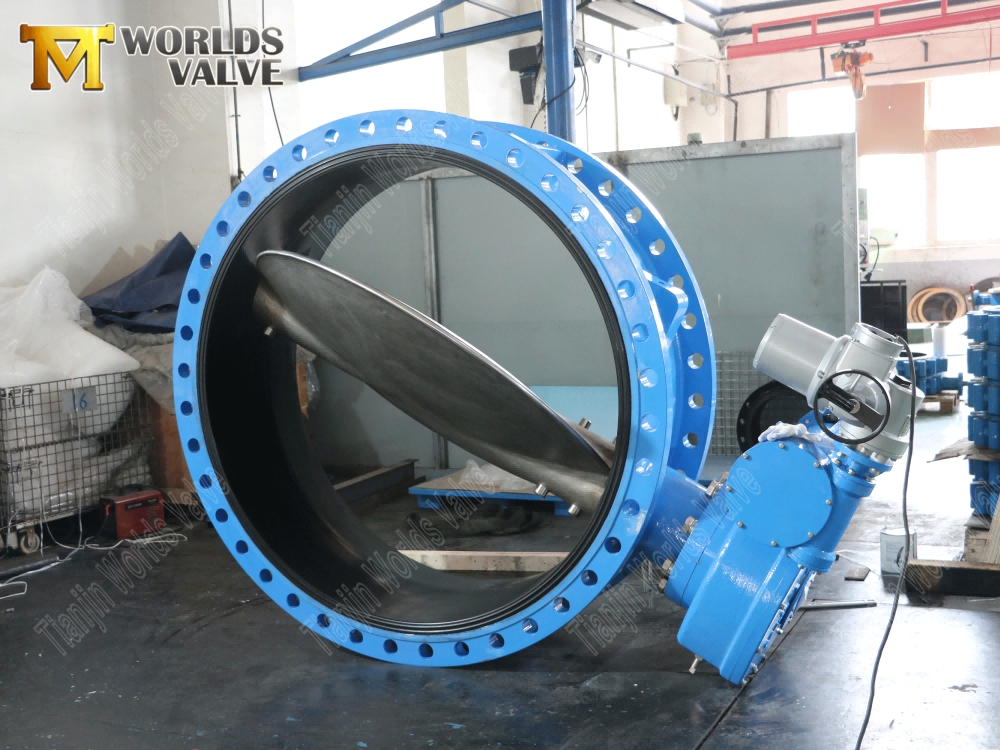

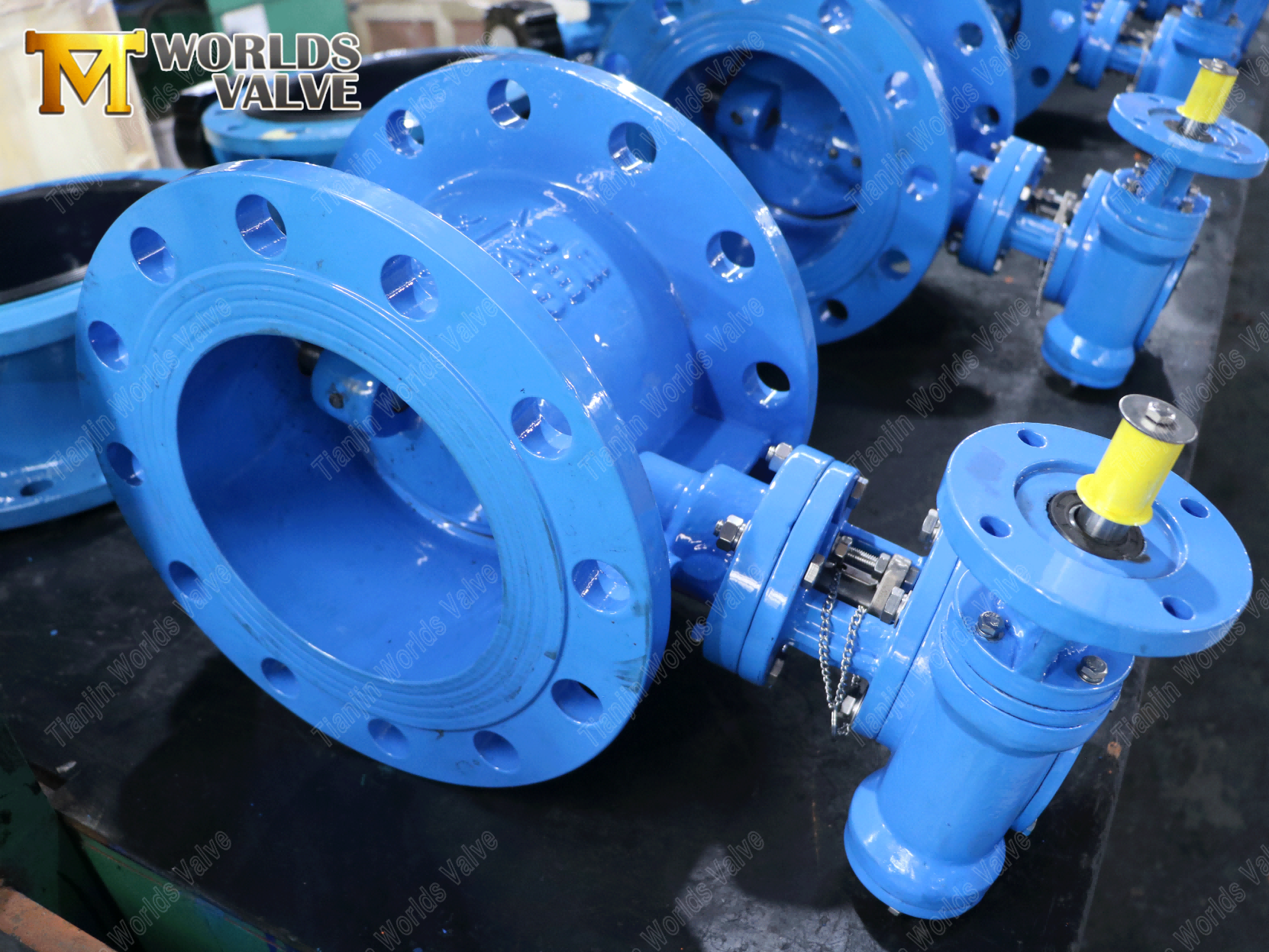

Konzentrische Schmetterlingsventile Haben Sie eine Scheibe, die in der Mitte des Ventilkörpers positioniert ist. Die durch die Scheibe verläufe Welle ist ebenfalls im Strömungsweg zentriert. Dieses symmetrische Design bietet eine einfache und einfache Konstruktion. Im Gegensatz dazu verfügen exzentrische Schmetterlingsventile über eine Offset -Scheibe. Der Schaft befindet sich nicht in der Mitte des Flussdurchgangs, was zu einem asymmetrischen Layout führt.

Flusseigenschaften

Bei konzentrischen Schmetterlingsventilen können sie unter idealen Bedingungen mit sauberen Flüssigkeiten eine relativ stabile Durchflussregelung bieten. Die symmetrische Natur des Ventils beim Öffnen ermöglicht ein konsistentes Strömungsmuster. In Anwendungen mit Flüssigkeiten, die feste Partikel oder Aufschlämme enthalten, können konzentrische Ventile jedoch auf Probleme stoßen. Die zentrierte Scheibe kann dazu führen, dass sich die Partikel an den Rändern ansammeln und die Leistung des Ventils beeinflussen.

Exzentrische Schmetterlingsventile einen Vorteil beim Umgang mit schmutzigen Flüssigkeiten haben. Wenn sich das Ventil gerade schließt, ermöglicht das Offset -Design die Scheibe, die Trümmer in die Mitte und aus dem Weg zu drücken. Diese Self -Reinigungswirkung während des Betriebs hilft, selbst in Gegenwart fester Materie eine bessere Flusskontrolle aufrechtzuerhalten.

Versiegelungsleistung

Konzentrische Schmetterlingsventile können bei der Scheibe eine gute Versiegelung erreichen und der Sitz ordnungsgemäß abgestimmt und das Ventil in der geschlossenen Position befindet. Das symmetrische Design sorgt sogar für die Druckverteilung um die Scheibe -Sitzschnittstelle in sauberen Flüssigkeitsanwendungen. Exzentrische Schmetterlingsventile mit ihrem einzigartigen Design können auch eine zuverlässige Versiegelung bieten. Der Offset -Schließmechanismus kann dazu beitragen, den Versiegelungseffekt zu verbessern, indem potenzielle Fehlausrichtungen durch Faktoren wie Rohrspannung oder thermische Ausdehnung ausgeglichen werden.

Betriebsdrehmoment

Konzentrische Schmetterlingsventile erfordern normalerweise ein bestimmtes Drehmoment, um sich zu öffnen und zu schließen. In einigen Fällen kann das Drehmoment aufgrund des symmetrischen Designs und des potenziellen Teilchenaufbaus im Laufe der Zeit zunehmen, wenn sie nicht ordnungsgemäß gewartet werden. Exzentrische Schmetterlingsventile hingegen haben häufig ein niedrigeres operatives Drehmomentanforderungen. Das Offset -Design ermöglicht eine effizientere Kraftübertragung während des Betriebs, wodurch die Last am Aktuator verringert wird.

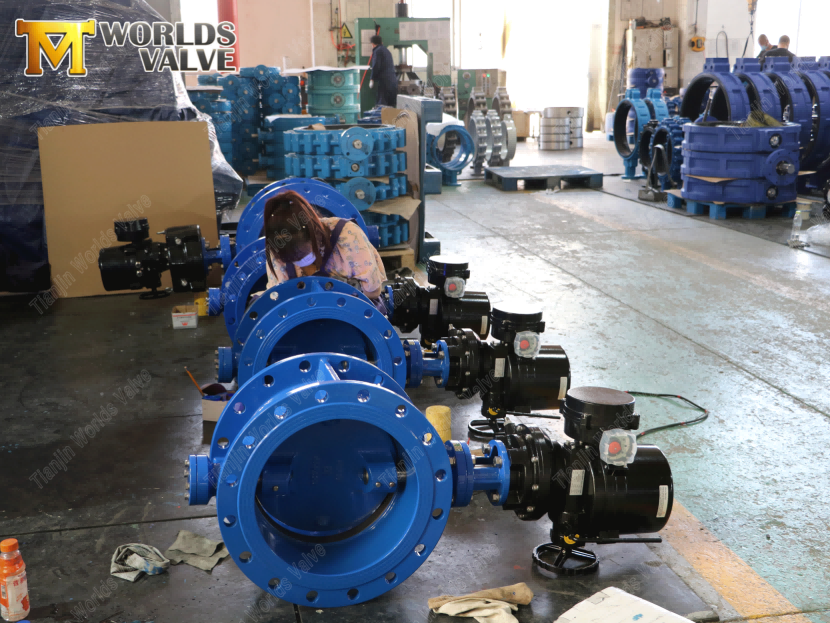

Warum wählen COnzentrik & Eccentric BÄußere Fliege VAlves aus Tianjin Worlds Valve Co., Ltd.

Tianjin Worlds Valve Co., Ltd. Wir führt Hersteller von China Butterfly Ventile und tragen nur die besten Teile von erstklassigen Schmetterlingsventilherstellern. Und wir bieten Ihnen die unerbittliche Innovation, die kompromisslose Qualität und den unschlagbaren Service.

Wir produzieren nicht nur außergewöhnliche bestehende Produkte, sondern führen auch maßgeschneiderte Designs und Fertigung durch, um die individuellen Anforderungen zu erfüllen. Unser Engagement für Exzellenz zeigt sich in unserer Einhaltung fortschrittlicher Managementsysteme und Zertifizierungen, einschließlich ISO 9001, CE, UKCA, WRAs, ACS und mehr.

Produktfunktions：

1. klein und leicht. Einfache Installation und Wartung. Es kann bei Bedarf montiert werden.

2. Einfache und kompakte Konstruktion, schnelle 90-Grad-Ein-Off-Operation.

3.. Minimiertes Betriebsdrehmoment, Energieeinsparung.

4. Blasendichtesdichtung ohne Leckage unter dem Drucktest.

5. Weitmaterial ausgewählt, für verschiedene Medien anwendbar.

6. Langes Lebensdauer. Bestehen den Test von Zehntausenden Öffnungs-/Schließvorgängen.

7. Durchflusskurve tendiert zur geraden Linie. Ausgezeichnete Regulierung Leistung.

Abschluss

Die Wahl zwischen konzentrischen und exzentrischen Schmetterlingsventilen hängt von den spezifischen Anforderungen der Anwendung ab. Wenn die Flüssigkeit relativ sauber und einfach geschlossen ist - ist das Hauptanliegen, ein konzentrisches Schmetterlingsventil kann ausreichen. Für Anwendungen, die sich mit schmutzigen oder schlammenden Flüssigkeiten befassen, ist ein exzentrisches Schmetterlingsventil normalerweise eine bessere Option.

Wenn Sie Anforderungen an Ventile haben, bitte Kontaktieren Sie uns Und wir werden Ihnen gerne dienen.
