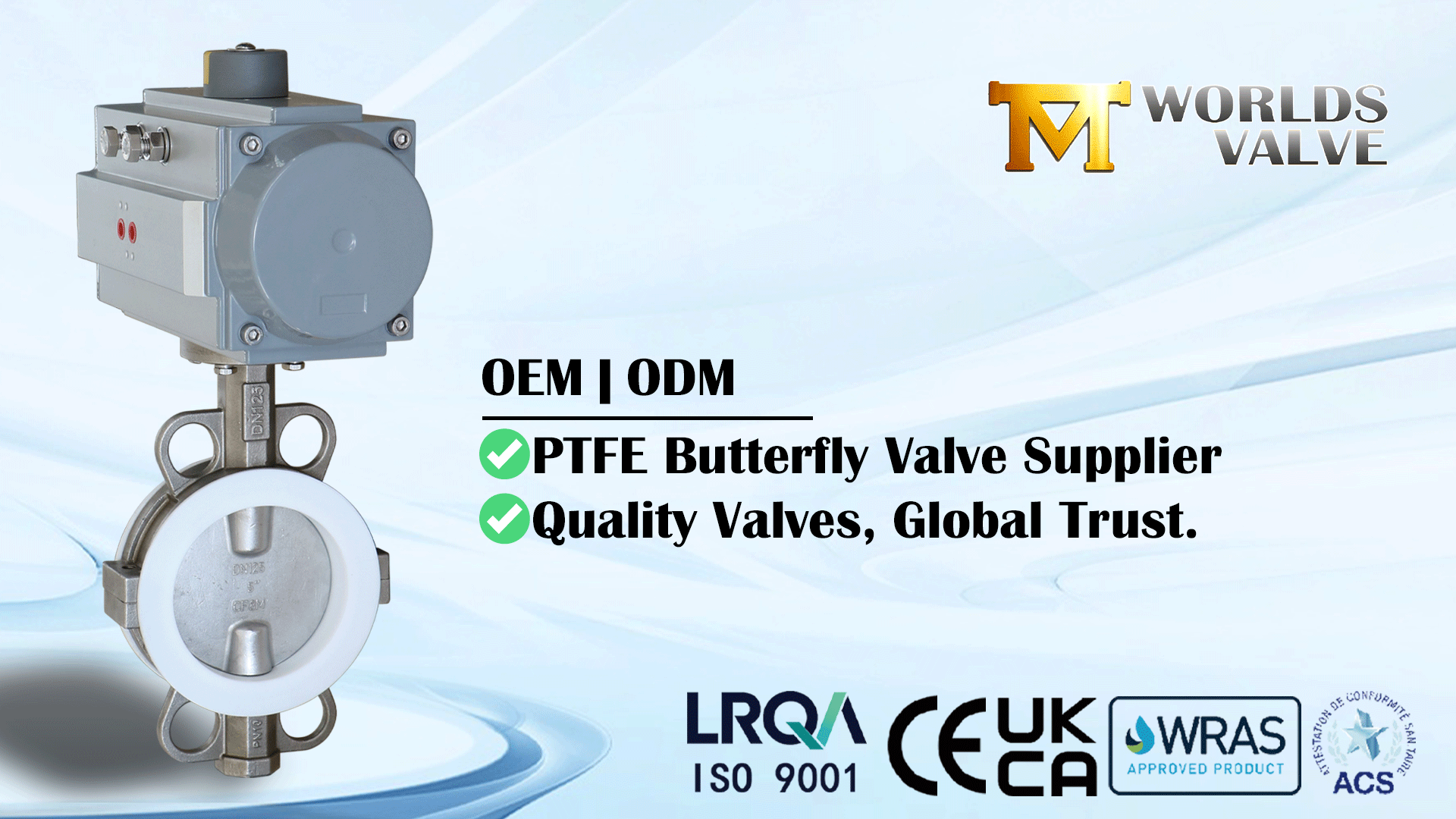

Pneumatische CF8M Wafer-Absperrklappe | PTFE-Sitz und geteiltes Gehäusedesign

Produktübersicht:

Tianjin Worlds Valve Co., Ltd. bietet eine pneumatische 5-Zoll-Wafer-Absperrklappe (DN125) mit einem Gehäuse und einer Scheibe aus CF8M-Edelstahl (AISI 316), einem PTFE-Sitz und einem geteilten Gehäusedesign für einfache Wartung an. Das Ventil ist mit einem doppeltwirkenden pneumatischen Stellantrieb und einem integrierten Endschalter zur Fernrückmeldung der Position ausgestattet und eignet sich daher ideal für die automatische Ein-/Aus-Steuerung oder modulierende Steuerung in korrosiven Betriebsumgebungen.

Die geteilte Gehäusekonstruktion ermöglicht die Demontage des Ventils, ohne es aus der Rohrleitung zu entfernen, was den Sitzaustausch und die Inspektion vereinfacht. Das CF8M-Material bietet eine hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und Chloridangriff – gut geeignet für Meerwasser, chemische Verarbeitung, Lebensmittel und Getränke sowie hochreine Anwendungen. Der PTFE-Sitz ist gegenüber fast allen industriellen Säuren, Laugen und Lösungsmitteln chemisch inert und bietet eine reibungsarme, antihaftbeschichtete Dichtoberfläche mit einem Temperaturbereich von -35℃ bis +200℃.

Der doppeltwirkende pneumatische Antrieb benötigt zum Öffnen und Schließen Luftdruck auf beiden Seiten (keine Federrückstellung) und sorgt so für schnelle Reaktion und präzise Steuerung. Der am Stellantrieb montierte Endschalter sendet elektrische Signale, um die offene oder geschlossene Position des Ventils zu bestätigen.

Dieses Ventil ist für PN10 ausgelegt und in einem kompakten Wafer-Design erhältlich, das mithilfe von Durchgangsschrauben direkt zwischen Standard-EN 1092- oder ANSI B16.5-Flanschen installiert wird. Dadurch spart es Platz, Gewicht und Installationszeit. Der obere Flansch entspricht ISO 5211 für die direkte Antriebsmontage.

Alle Komponenten – Antriebsgröße, Endschaltermarke, Sitzmaterial, Flanschstandard und Druckstufe – sind vollständig anpassbar. Tianjin Worlds Valve Co., Ltd. arbeitet nach einem ISO 9001-zertifizierten Qualitätsmanagementsystem und kann auf Anfrage Produkte mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen liefern. Wir sind ein direkt in China ansässiger OEM/ODM-Hersteller und unterstützen kundenorientierte Anpassungen vom Material bis zur Verpackung.

Einführung:

Produktstruktur: Pneumatische SS-Wafer-Absperrklappe

Gehäusematerial: Sphäroguss, Kohlenstoffstahl, Edelstahl, Aluminiumbronze

Scheibenmaterial: Edelstahl (CF8M)

Sitzmaterial: PTFE, EPDM, NBR, FKM, VITON, CR, NR, MVQ, HYPALON...

Verbindungstyp: Wafer-Typ-Verbindung

Größenbereich: DN50–DN1200

MAX. Arbeitsdruck:

PN6/ PN10 / PN16 / 150LB/ 5K/ 10K / "D" / "E"...

Oberer Flansch: ISO 5211 (je nach Kundenwunsch)

Von Angesicht zu Angesicht: DIN558-1 / DIN3202 / ISO5752 / BS5155...

Betriebstemperaturbereich: -35℃bis 200℃ (z. B. PTFE)

Bedienung: Manueller Hebel, Schneckengetriebe, elektrischer Aktuator, pneumatisch betätigt... (wie angegeben)

Anpassung: Alle Materialien, Abmessungen und Druckstufen können entsprechend den Kundenanforderungen geändert werden

Typ: CBF05E-TA01--Produktkatalog

Hauptmerkmale und Vorteile:

1. Gehäuse und Scheibe aus CF8M-Edelstahl – hervorragende Korrosionsbeständigkeit

• Sowohl das Gehäuse als auch die Scheibe sind aus CF8M (AISI 316) gegossen und bieten eine hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und chloridreiche Umgebungen.

• Ideal für Meerwasser-, Sole-, chemische Verarbeitungs-, Pharma- und Lebensmittelkontaktanwendungen.

• Bietet eine lange Lebensdauer bei minimalem Wartungsaufwand.



2. PTFE-Sitz – chemisch inert und reibungsarm

• PTFE widersteht fast allen Säuren, Basen, Lösungsmitteln und Oxidationsmitteln (pH 0–14).

• Die selbstschmierende Oberfläche reduziert das Betriebsdrehmoment und verhindert Medienansammlungen.

• Betriebstemperaturbereich: -35 °C bis +200 °C (druckabhängig).



3. Doppeltwirkender pneumatischer Antrieb mit Endschalter – zuverlässige automatisierte Steuerung

• Doppeltwirkendes Design erfordert Luftdruck auf beiden Seiten; Versagt in der letzten Position (keine Federrückstellung).

• Schnelles Öffnen/Schließen mit hoher Zyklenlebensdauer – geeignet für häufigen Betrieb.

• Der Endschalter liefert eine Fernrückmeldung der geöffneten/geschlossenen Position an Ihr Steuerungssystem.



4. Geteiltes Gehäusedesign – einfache Wartung

• Der Ventilkörper kann geöffnet werden, ohne das Ventil aus der Rohrleitung zu entfernen.

• Vereinfacht den Austausch des PTFE-Sitzes, die Inspektion der Scheibe und die Reinigung.

• Reduziert Ausfallzeiten und Wartungskosten.



5. Kompaktes Wafer-Design – platzsparend und einfache Installation

• Wird mithilfe von Durchgangsschrauben direkt zwischen Standard-Rohrleitungsflanschen installiert.

• Keine Gegenflansche erforderlich – geringes Gewicht, kompakte Stellfläche.

• Baulängen gemäß ISO 5752 / EN 558 Serie 20.



6. Vollständig anpassbare OEM/ODM-Lösung

• Ventilmaterialien: CF8M (Standard), CF8, Duplex, Superduplex, Aluminiumbronze.

• Sitzmaterialien: PTFE (Standard), verstärktes PTFE, leitfähiges PTFE, EPDM, NBR, Viton.

• Antriebsoptionen: doppeltwirkend (Standard), Federrückstellung, elektrisch oder Handrad-Überbrückung.

• Endschalterzubehör: mechanische, induktive oder magnetische Näherungsschalter.

• Zertifizierungen: CE, UKCA, WRAS, ACS auf Anfrage erhältlich.

• Flanschnormen: EN 1092, ANSI B16.5, AS2129, JIS.

Warum sollten Sie sich für Tianjin Worlds Valve entscheiden?

1. Wir sind ein direkt in China ansässiger OEM/ODM-Hersteller mit komplett eigener Entwicklung und Produktion – kein Handelsunternehmen.

2. Unser nach ISO 9001 zertifiziertes Qualitätssystem gewährleistet eine gleichbleibende Produktqualität und vollständige Rückverfolgbarkeit des Materials.

3. Wir bieten CE-, UKCA-, WRAS- und ACS-Zertifizierungen an, um den globalen Marktanforderungen gerecht zu werden.

4. Jedes Ventil wird mit Materialzertifikaten (Mühlentestberichten) und Drucktestberichten geliefert.

5. Kundenspezifische Anpassung ist unsere Stärke – von der Antriebsgröße über die Marke des Endschalters, das Sitzmaterial bis hin zum Flanschstandard und der Verpackung.

Fazit

Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser Engineering-Team bespricht gerne Ihre spezifischen Automatisierungsanforderungen – egal, ob Sie ein doppeltwirkendes Pneumatikventil mit einem einfachen Endschalter oder ein vollautomatisches Steuerungspaket mit Stellungsregler und Magnetventil benötigen.
