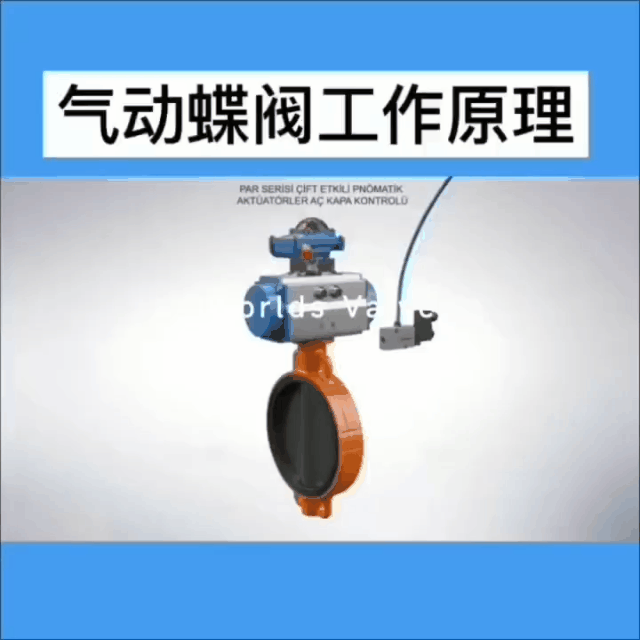

A Schmetterlingsventil mit pneumatischer Stellantrieb ist eine Art von Ventil, die Druckluft verwendet, um die Ventilscheibe zu öffnen und zu schließen, die den Flüssigkeitsfluss durch die Rohrleitung reguliert. Der Stellantrieb ist auf der Ventilwelle montiert und wandelt die lineare Bewegung des Kolbens in Rotationsbewegung um, sodass die Ventilscheibe den Fluss drehen und steuern kann.
Schmetterlingsventile werden in verschiedenen Branchen weit verbreitet, um den Flüssigkeitsfluss in Rohrleitungen zu steuern. Diese Ventile sind bekannt für ihr einfaches Design, ihre leichte Konstruktion und ihre Kosteneffizienz. In Kombination mit pneumatischen Aktuatoren bieten Schmetterlingsventile verbesserte Automatisierungs- und Fernbedienungsfunktionen, sodass sie ideal für Anwendungen sind, bei denen der manuelle Betrieb nicht machbar oder wünschenswert ist.
Anwendungen von Schmetterlingsventilen in Wasserbehandlung, Öl und Gas, Lebensmitteln und Getränken sowie HLK -Systemen
Die Kombination aus Schmetterlingsventilen und pneumatischen Aktuatoren hat Anwendungen in verschiedenen Branchen gefunden, darunter:
Wasseraufbereitungsanlagen
In Wasseraufbereitungsanlagen werden Schmetterlingsventile mit pneumatischen Aktuatoren verwendet, um den Wasserfluss während verschiedener Behandlungsprozesse zu kontrollieren. Diese Ventile bieten eine präzise Durchflussregelung, um eine optimale Leistung von Behandlungsgeräten zu gewährleisten und die Standards der Wasserqualität aufrechtzuerhalten.
Öl- und Gasindustrie
Schmetterlingsventile mit pneumatischen Aktuatoren werden häufig in der Öl- und Gasindustrie für Anwendungen wie Pipeline -Isolierung, Durchflussregulation und Druckregelung verwendet. Diese Ventile eignen sich zum Umgang mit korrosiven und abrasiven Flüssigkeiten, wodurch sie ideal für harte Betriebsbedingungen sind.
Lebensmittel- und Getränkeindustrie
In der Lebensmittel- und Getränkeindustrie werden Schmetterlingsventile mit pneumatischen Aktuatoren für Anwendungen wie Zutatendosierung, Produktmischung und Verpackung verwendet. Diese Ventile gewährleisten den hygienischen Betrieb und verhindern die Kontamination des Produkts.
HLK -Systeme
Schmetterlingsventile mit pneumatischen Aktuatoren werden in HLK -Systemen häufig zur Steuerung des Luftstroms in Kanälen und zur Regulierung der Temperatur- und Luftfeuchtigkeitsniveaus verwendet. Diese Ventile bieten einen effizienten und zuverlässigen Betrieb und gewährleisten einen optimalen Komfort und Energieeffizienz.
Industrie | Typische Materialien | Druckbewertung (PN/Klasse) | Besondere Anforderungen | Anwendungsbeispiele |
Öl & Gas | Kohlenstoffstahl, Edelstahl, Legierungsstahl | Class150-2500 | Korrosionsbeständigkeit, hoher Druck, | Reaktoren, Lagertanks, Rohrleitungssysteme |
Chemikalie | Edelstahl, Hastelloy, Titan | PN10-PN400 | Korrosionsbeständigkeit, hohe Temperatur, Verschleißfestigkeit | Reaktoren, Lagertanks, Rohrleitungssysteme |
Leistung | Kohlenstoffstahl, Edelstahl, Chrom-Molybdän-Stahl | PN10-PN250 | Hohe Temperatur, hoher Druck, | Kessel -Feedwasser, Dampfsysteme |
Wasserbehandlung | Gusseisen, duktiles Eisen, Edelstahl | PN 6 - PN 25 | Korrosionsbeständigkeit, Verschleißfestigkeit, | Wasserversorgungsnetze, Abwasserbehandlung |
Lebensmittel und Getränke | Edelstahl, Kunststoffe aus Lebensmittelqualität | PN 6 - PN 16 | Hygienische Standards, leicht zu reinigen, kontaminationsfrei | Produktionslinien, Lagertanks, Rohrleitungssysteme |
Pharmazeutisch | Edelstahl, 316L, PTFE-ausgekleidet | PN 6 - PN 16 | Steril, | Reaktoren, Rohrleitungen, |
Schiffbau | Bronze, Edelstahl, Kohlenstoffstahl | PN 10 - PN 40 | Meerwasserkorrosionsbeständigkeit, | Meerwassersysteme, Feuerwehrsysteme |
Konstruktion | Gusseisen, duktiles Eisen, Messing | PN 6 - PN 16 | Korrosionsbeständigkeit, niedriges Rauschen, | HLK, Sanitärsysteme |
Schmetterlingsventile mit pneumatischen Aktuatoren bieten mehrere Funktionen, die sie für eine Vielzahl von Anwendungen geeignet machen:
Korrosionsbeständigkeit
Schmetterlingsventile mit pneumatischen Aktuatoren können aus Materialien wie z. Edelstahl, plastisch oder mit Schutzschichten beschichtet, um Korrosion zu widerstehen. Dies macht sie zum Umgang mit korrosiven Flüssigkeiten in Branchen wie chemischer Verarbeitung und Abwasserbehandlung geeignet.
Kompaktes Design
Schmetterlingsventile haben ein kompaktes Design, das sie ideal für Anwendungen macht, in denen der Platz begrenzt ist. Der pneumatische Stellantrieb ist direkt auf der Ventilwelle montiert, wodurch zusätzliche Befestigungsklammern oder -unterstützungen erforderlich sind.
Hohe Durchflusskapazität
Schmetterlingsventile haben eine hohe Durchflusskapazität, sodass sie große Flüssigkeitsvolumina mit minimalem Druckabfall verarbeiten können. Dies macht sie für Anwendungen wie Pumpstationen geeignet, bei denen eine effiziente Durchflussregelung kritisch ist.
Einfache Wartung
Schmetterlingsventile mit pneumatischen Aktuatoren erfordern minimale Wartung, wodurch sie kostengünstig und zuverlässig sind. Regelmäßige Inspektion und Schmierung der Aktuatorkomponenten reichen normalerweise aus, um eine optimale Leistung zu gewährleisten.
Die Verwendung von Schmetterlingsventilen mit pneumatischen Aktuatoren bietet mehrere Vorteile gegenüber anderen Arten von Ventilen und Aktuatoren:
Kostengünstig
Schmetterlingsventile sind im Allgemeinen kostengünstiger als andere Arten von Ventilen, wie z. B. Kugel- oder Gattentorventile. In Kombination mit pneumatischen Aktuatoren bieten sie eine wirtschaftliche Lösung für Anwendungen, die eine automatisierte Durchflussregelung erfordern.
Energieeffizient
Pneumatische Aktuatoren sind für ihre Energieeffizienz bekannt, da sie minimaler Betrieb erfordern. Dies macht Schmetterlingsventile mit pneumatischen Anträgen zu einer kostengünstigen Lösung für Anwendungen, die einen kontinuierlichen Betrieb erfordern.
Zuverlässiger Betrieb
Schmetterlingsventile mit pneumatischen Aktuatoren bieten in rauen Umgebungen wie extreme Temperaturen, hohen Drücken und korrosiven Atmosphären zuverlässigen Betrieb. Das einfache Design und die robuste Konstruktion dieser Ventile sorgen für eine lange Lebensdauer und minimale Ausfallzeiten.
Bei der Auswahl eines Schmetterlingsventils mit einem pneumatischen Aktuator für eine bestimmte Anwendung sollten mehrere Faktoren berücksichtigt werden:
Flüssigkeitseigenschaften
Es ist wichtig, die Art der verwandten Flüssigkeit zu berücksichtigen, einschließlich Temperatur, Druck, Viskosität und Korrosivität. Diese Informationen können die entsprechenden Ventilmaterialien, den Aktuatortyp und die Versiegelungsoptionen ermitteln.
Flussanforderungen
Die Durchflussanforderungen der Anwendung wie Durchflussrate, Druckabfall und Durchflussmuster sollten bei der Auswahl eines Schmetterlingsventils mit einem pneumatischen Aktuator berücksichtigt werden. Diese Informationen werden dazu beitragen, die Ventilgröße, die Scheibendesign und den Anforderungen an das Aktuator zu bestimmen.
Installationsbeschränkungen
Bei der Auswahl eines Schmetterlingsventils mit einem pneumatischen Aktuator sollten Platzbeschränkungen und Installationsanforderungen berücksichtigt werden. Das kompakte Design dieser Ventile macht sie für Anwendungen mit begrenztem Platz geeignet. In einigen Fällen kann jedoch zusätzliche Montage -Hardware erforderlich sein.
Steuerungssystemkompatibilität
Das ausgewählte Schmetterlingsventil mit einem pneumatischen Aktuator sollte mit dem in der Anwendung verwendeten Steuerungssystem kompatibel sein. Dies beinhaltet die Sicherstellung einer ordnungsgemäßen Kommunikation zwischen dem Aktuator und dem Steuerungssystem sowie der Kompatibilität mit anderen Komponenten wie Sensoren und Rückkopplungsgeräten.
Schmetterlingsventile mit pneumatischen Aktuatoren bieten eine zuverlässige und kostengünstige Lösung für die automatisierte Durchflussregelung in verschiedenen Branchen. Ihr kompaktes Design, ihre hohe Durchflusskapazität und die einfache Wartung machen sie für eine Vielzahl von Anwendungen geeignet. Bei der Auswahl eines Schmetterlingsventils mit einem pneumatischen Aktuator ist es wichtig, Faktoren wie Flüssigkeitsmerkmale, Durchflussanforderungen, Installationsbeschränkungen und Kompatibilität des Steuerungssystems zu berücksichtigen, um eine optimale Leistung und Zuverlässigkeit sicherzustellen.
F1: Was ist das Arbeitsprinzip eines Schmetterlingsventils mit einem pneumatischen Aktuator?
A: Der pneumatische Stellantrieb verwendet Druckluft, um die Ventilscheibe zu drehen und den Flüssigkeitsfluss zu steuern.
F2: Welche Branchen verwenden Schmetterlingsventile mit pneumatischen Aktuatoren?
A: Sie sind in den Bereichen Wasseraufbereitung, Öl und Gas, Lebensmittel und Getränke und HLK -Systeme häufig eingesetzt.
