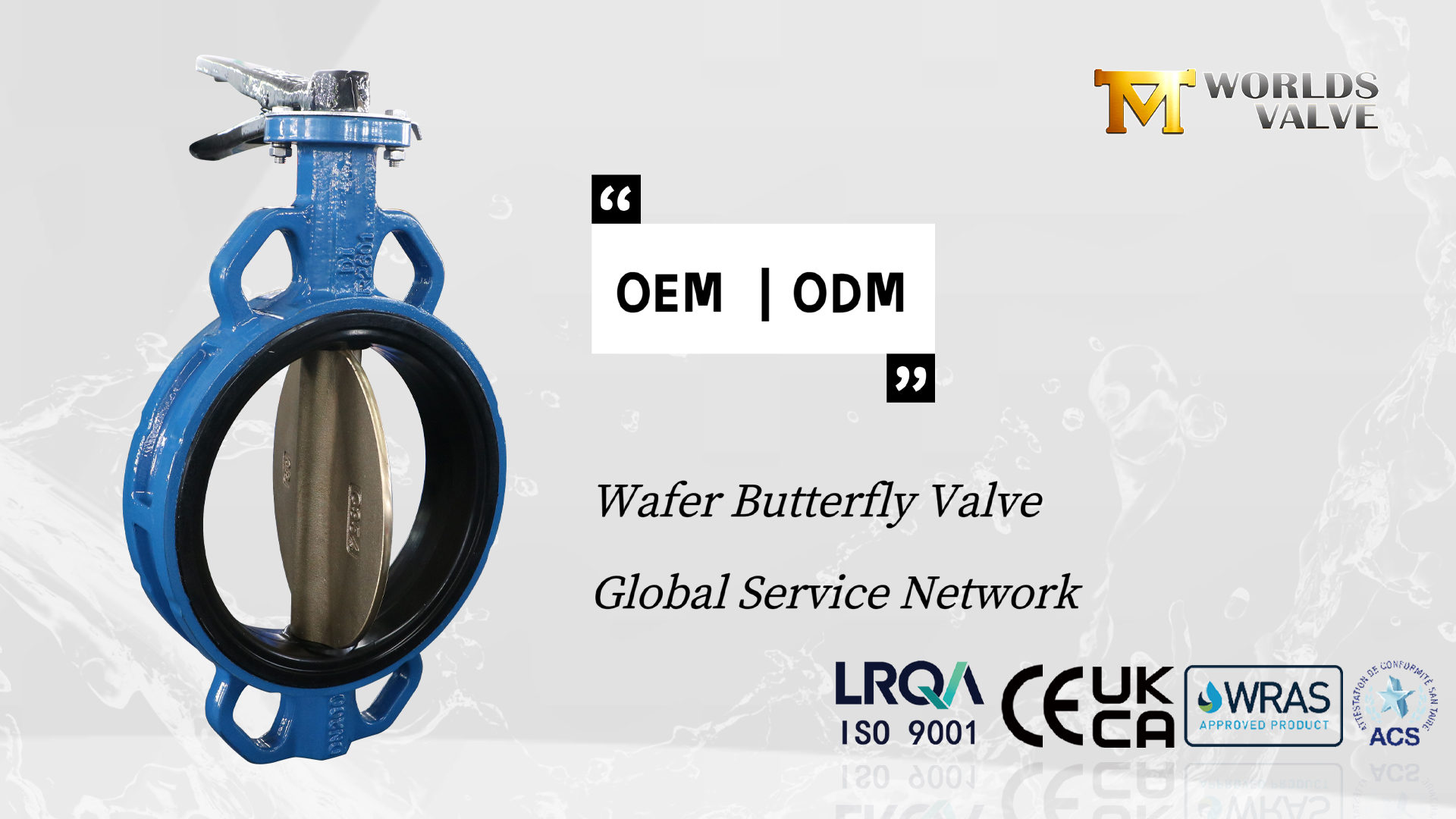

Wafer-Absperrklappe | C95400 Scheibe | OEM-Hersteller

Produktübersicht

Tianjin Worlds Valve Co., Ltd. bietet ein Wafer-Absperrklappe mit einem Gehäuse aus Sphäroguss (DI / GGG40), einer C95400-Aluminiumbronzescheibe, einem austauschbaren weichen EPDM-Sitz und Handhebelbedienung – erhältlich in Größen von DN50 bis DN3000, wobei das hier beschriebene Modell 8 Zoll (DN200) hat. Dieses Ventil wurde für eine zuverlässige Ein-/Aus-Steuerung und grundlegende Drosselung in Meerwasser-, Schifffahrts-, Wasseraufbereitungs-, HVAC- und allgemeinen Industrieanwendungen entwickelt, bei denen Korrosionsbeständigkeit, Haltbarkeit und Wartungseffizienz von entscheidender Bedeutung sind.

Einführung:

Produkttyp: Wafer-Absperrklappe

Gehäusematerial: Sphäroguss

Scheibenmaterial: Aluminiumbronze (C954)

Sitzmaterial: EPDM (Sitzmaterialoptionen variieren je nach Medium oder Kundenwunsch.)

Verbindungstyp: Wafer

Größenbereich: DN50–DN3000

Druckstufe:

PN10 / PN16 / PN25/ JIS 5K/10K / 150LB...

Oberer Flansch: Erhältlich im ISO 5211-Standard für die direkte Betätigungsmontage

Betriebstemperaturbereich: -20℃ bis 120℃ (EPDM)

Anpassung: Alle Materialien, Abmessungen und Druckstufen können entsprechend den Kundenanforderungen geändert werden.

Weitere Informationen erhalten Sie:

CBF02-TA03 Die Broschüre/das Datenblatt für dieses spezielle Ventil.

Hauptmerkmale und Vorteile:

1. C95400 Aluminiumbronzescheibe – hervorragende Seewasser- und Korrosionsbeständigkeit

• C95400 bietet eine hervorragende Beständigkeit gegen Korrosion, Lochfraß und Erosion in Meerwasser, Brackwasser und aggressiven Umgebungen.

• Bietet hohe Festigkeit (Mindestzugfestigkeit 586 MPa) und Schlagfestigkeit – zuverlässig bei häufigem Betrieb.

• Entzinkungshemmende und erosionsbeständige Eigenschaften verlängern die Lebensdauer unter Meeres- und Korrosionsbedingungen.

• Hervorragende Beständigkeit gegen Verschleiß, Ermüdung und Verformung unter Stoßbelastung.

2. Körper aus duktilem Eisen – hohe Festigkeit und Schlagfestigkeit

• GGG40/500-7 Sphäroguss (gemäß ASTM A536-Standards) bietet eine Zugfestigkeit von über 400 MPa (65 ksi) und ausgezeichnete Duktilität.

• Bietet hohe Schlagfestigkeit und überlegene Haltbarkeit im Vergleich zu Grauguss.

• Die Epoxidbeschichtung (jede RAL-Farbe) schützt vor äußerer Korrosion.

3. Austauschbarer weicher EPDM-Sitz – einfache Wartung vor Ort

• Der EPDM-Sitz kann ausgetauscht werden, ohne das Ventil aus der Rohrleitung zu entfernen, was die Ausfallzeit erheblich reduziert.

• Keine Spezialwerkzeuge erforderlich – einfache Demontage ermöglicht die schnelle Wiederherstellung der blasendichten Dichtungsleistung.

• EPDM bietet eine hervorragende Beständigkeit gegen Wasser, Dampf, Ozon und Alterung bei einem Temperaturbereich von ca. -20 °C bis +120 °C.

4. Handhebelbedienung – einfache und intuitive Steuerung

• 90°-Vierteldrehung; Die Hebelposition zeigt deutlich offen (parallel zum Rohr) oder geschlossen (senkrecht) an.

• Die Verriegelungsplatte ermöglicht eine grundlegende Durchflussregulierung in Zwischenpositionen.

• Das ergonomische Design erfordert ein geringes Betätigungsdrehmoment und eignet sich für häufiges manuelles Radfahren.

5. Kompaktes Wafer-Design – platzsparende Installation

• Wird mithilfe von Durchgangsschrauben direkt zwischen Standard-Rohrleitungsflanschen installiert.

• Keine Gegenflansche erforderlich – geringes Gewicht, kompakte Stellfläche.

• Baulängenabmessungen entsprechen ISO 5752 / EN 558 Serie 20.

6. Großer Größenbereich – DN50 bis DN3000

• Deckt alles ab, von kleinen Nebenleitungen (2″) bis hin zu Wasserleitungen mit großem Durchmesser (120″).

• 8 Zoll (DN200) beschrieben; Weitere Größen auf Anfrage erhältlich.

• Geeignet für Meerwasser-, Marine-, Wasseraufbereitungs-, HVAC- und Industrieanwendungen.

7. Blasendichte Absperrung in beide Richtungen

• Keine sichtbare Leckageabdichtung ohne Einschränkung der Durchflussrichtung.

• Zuverlässige Leistung auch unter Niederdruckbedingungen.

• Reduzierter Druckverlust und Energiekosten.

8. Vollständig anpassbare OEM/ODM-Lösung

• Gehäusematerialien: Sphäroguss (Standard), WCB, CF8, CF8M.

• Disc-Materialien: C95400 (Standard), CF8, CF8M, Duplex, Super-Duplex.

• Sitzmaterialien: EPDM (Standard), NBR, Viton, PTFE.

• Druckstufen: PN10, PN16, Klasse 125, Klasse 150.

• Flanschnormen: EN 1092, ANSI B16.5, AS2129, JIS.

• Zertifizierungen: ISO 9001, CE, UKCA, WRAS, ACS auf Anfrage erhältlich.

Warum sollten Sie sich für Tianjin Worlds Valve entscheiden?

1. Direkter OEM/ODM-Hersteller – Wir produzieren in unserer eigenen ISO 9001-zertifizierten Fabrik, nicht in einem Handelsunternehmen. Jede Zwischenabsperrklappe wird genau nach Ihren Vorgaben gefertigt.

2. C95400 Aluminium-Bronze-Scheibenvorteil – Überragende Seewasser- und Korrosionsbeständigkeit, hohe Festigkeit (586 MPa Zugfestigkeit) und bewährte Leistung in Marineanwendungen.

3. Vorteil des austauschbaren Sitzes – Der vor Ort wartbare EPDM-Sitz reduziert Ausfallzeiten und Wartungskosten – nur der Sitz muss ausgetauscht werden, nicht das gesamte Ventil.

4. Größter Größenbereich – Von DN50 bis DN3000, von kleinen Abzweigleitungen bis hin zu Wasserleitungen mit großem Durchmesser.

5. Zertifizierte Qualität – ISO 9001-zertifiziert mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen auf Anfrage erhältlich.

6. Vollständige Dokumentation – Materialzertifikate (Mühlentestberichte) und Drucktestberichte, die jeder Bestellung beiliegen.

7. Globale Exporterfahrung – Lieferung von Ventilen in über 50 Länder mit zuverlässiger Logistik und technischem Support.

Fazit:

Wir laden Sie ein zu Kontaktieren Sie uns für ein konkurrenzfähiges Angebot oder um einen Besuch in unserer Fabrik zu vereinbaren. Unser Technikteam steht Ihnen gerne zur Verfügung, um Ihre spezifischen Größen-, Material- und Druckanforderungen zu besprechen – ganz gleich, ob Sie eine standardmäßige 8-Zoll-Absperrklappe oder eine vollständig kundenspezifische Lösung bis DN3000 mit speziellen Materialien oder Betätigungen benötigen.
