Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2025-10-15 Herkunft:Powered
Warum sind Laschen-Absperrklappen entscheidend für industrielle Anwendungen? Diese Ventile bieten eine sichere und zuverlässige Durchflussregelung in anspruchsvollen Umgebungen.
In diesem Artikel untersuchen wir, was eine Absperrklappe mit Laschen ist, welche Hauptmerkmale sie aufweist und wo sie am häufigsten verwendet wird.
Außerdem erfahren Sie, wie Sie das richtige Ventil für Ihr System auswählen und dessen Effizienz sicherstellen.
Einer der größten Vorteile einer Absperrklappe mit Laschen ist ihre Flexibilität bei Installation und Wartung. Die Gewindeösen rund um das Ventilgehäuse ermöglichen eine direkte Verschraubung sowohl mit dem Ventil als auch mit den Flanschen und ermöglichen so eine einfache und sichere Verbindung, ohne dass eine Durchschraubung erforderlich ist.
Diese Konstruktion erleichtert die Installation im Vergleich zu Zwischenabsperrklappen, bei denen die Schrauben durch das Ventilgehäuse und beide Flansche geführt werden müssen. Darüber hinaus ermöglicht die unabhängige Verschraubung, dass das Ventil zur Wartung oder zum Austausch leicht entfernt werden kann, ohne das gesamte System zu beeinträchtigen. Diese Flexibilität ist besonders wertvoll in Branchen, die minimale Ausfallzeiten erfordern, wie z. B. Wasseraufbereitungsanlagen, Ölraffinerien oder Chemiefabriken.
Tabelle 1: Hauptunterschiede zwischen Wafer- und Lag-Absperrklappen
Besonderheit | Wafer-Absperrklappe | Lug-Absperrklappe |
Installation | Erfordert Schrauben, die durch das Ventilgehäuse und die Flansche verlaufen | Lässt sich unabhängig voneinander direkt auf das Ventil und die Flansche schrauben |
Einfache Wartung | Ohne Demontage der Rohrleitung schwer zu entfernen | Kann unabhängig entfernt werden, ohne die Rohrleitung zu beeinträchtigen |
Druck- und Durchflusshandhabung | Geeignet für niedrigeren Druck und Durchfluss | Bewältigt höhere Drücke und größere Durchflussmengen |
Anwendungen | Universelle Niederdrucksysteme | Hochdrucksysteme, kommunale Wasser- und Ölpipelines |
Die Laschenklappe kann effizienter entfernt und ausgetauscht werden, was die Arbeitskosten senkt und die Ausfallzeit des Systems minimiert, was sie ideal für Anwendungen macht, die einen kontinuierlichen Betrieb erfordern.
Lug-Absperrklappen eignen sich hervorragend für Hochdruck- und Durchflussbedingungen und eignen sich daher für anspruchsvolle Umgebungen in Branchen wie der Öl- und Gasindustrie, der Wasseraufbereitung und der chemischen Verarbeitung. Diese Ventile sind so konzipiert, dass sie auch unter extremen Druck- und Durchflussbedingungen eine sichere Abdichtung aufrechterhalten und so einen zuverlässigen Betrieb gewährleisten.
Dank ihrer robusten Konstruktion können sie schwankenden Drücken standhalten, was besonders bei Anwendungen mit gefährlichen Flüssigkeiten oder Gasen wichtig ist. Ganz gleich, ob es um den Transport von Öl, Erdgas oder Chemikalien geht, auf die Absperrklappe mit Laschen kann man sich verlassen, um die Druckintegrität aufrechtzuerhalten und das Leckagerisiko zu minimieren.
Darüber hinaus kann die Laschenklappe auch hohe Durchflussmengen effizient bewältigen. Die große Ventilöffnung und der einfache Strömungsweg tragen zur Aufrechterhaltung der Systemeffizienz bei und verringern das Risiko eines Druckaufbaus oder von Energieverlusten in Rohrleitungen.

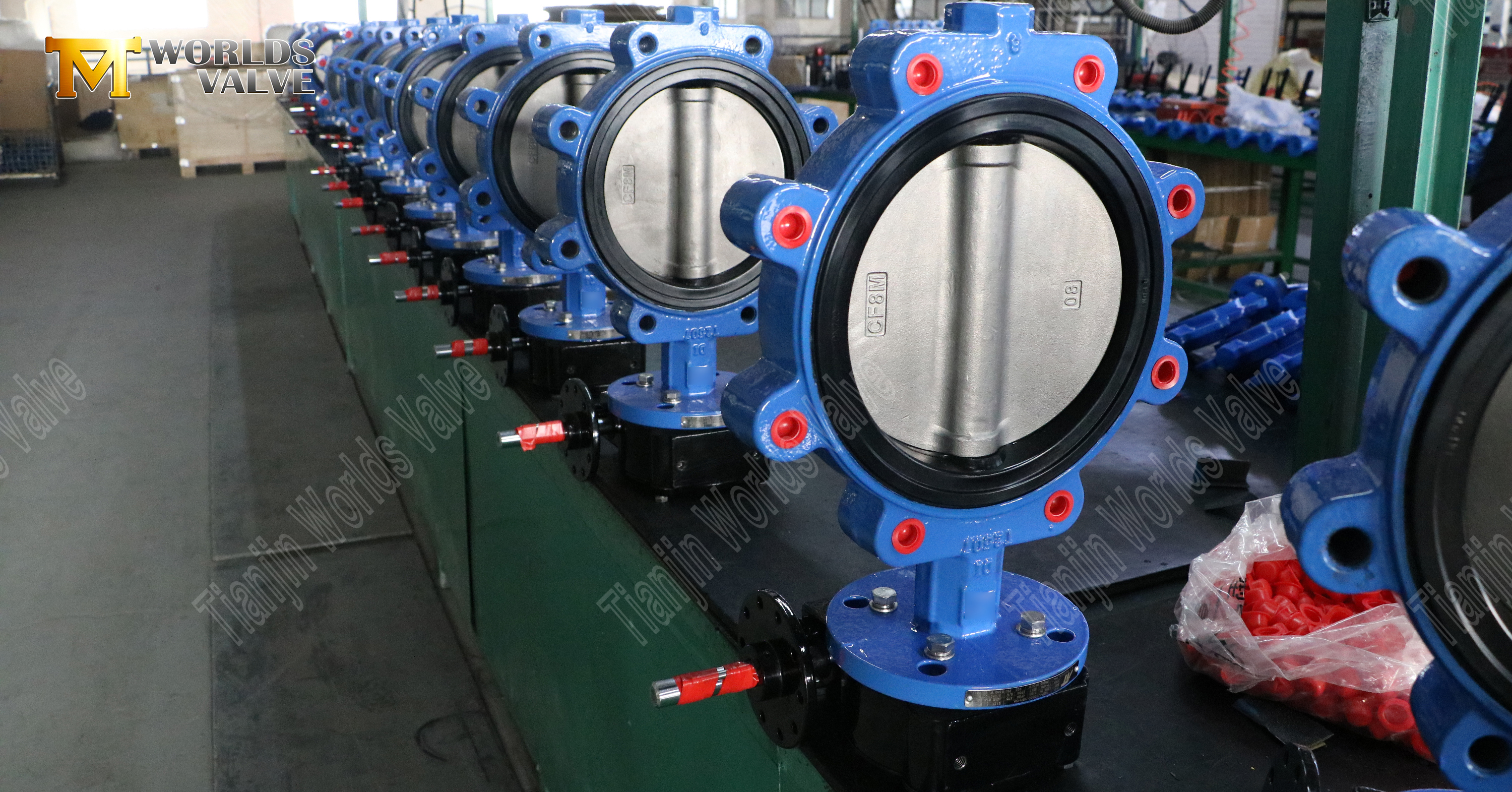

Das herausragendste Merkmal der Absperrklappe mit Laschen ist ihr einzigartiges Laschendesign. Bei den Laschen handelt es sich um Gewindelöcher rund um den Ventilkörper, die eine direkte Verschraubung mit den Rohrleitungsflanschen ermöglichen. Diese Konfiguration ermöglicht eine einfache Installation und Entfernung, ohne den Rest des Systems zu stören.
Dieses Designmerkmal bietet mehrere Vorteile:
● Es vereinfacht die Installation, spart Zeit und reduziert den Bedarf an Spezialwerkzeugen.
● Es ermöglicht eine einfache Wartung, da das Ventil ohne Demontage der gesamten Rohrleitung gewartet werden kann.
● Es sorgt für eine sichere und leckagefreie Verbindung, die für Hochdruckanwendungen unerlässlich ist.
Tabelle 2: Hauptvorteile des Lug-Designs
Nutzen | Beschreibung |
Vereinfachte Installation | Die Gewindelaschen ermöglichen eine direkte Verschraubung ohne aufwändige Montagevorgänge. |
Einfache Wartung | Das Ventil kann zu Wartungszwecken unabhängig entfernt werden, wodurch Ausfallzeiten reduziert werden. |
Auslaufsichere Dichtung | Das Laschendesign gewährleistet eine dichte Abdichtung unter Hochdruckbedingungen. |
Systemflexibilität | Das Ventil kann installiert oder ausgetauscht werden, ohne das gesamte System zu beeinträchtigen. |

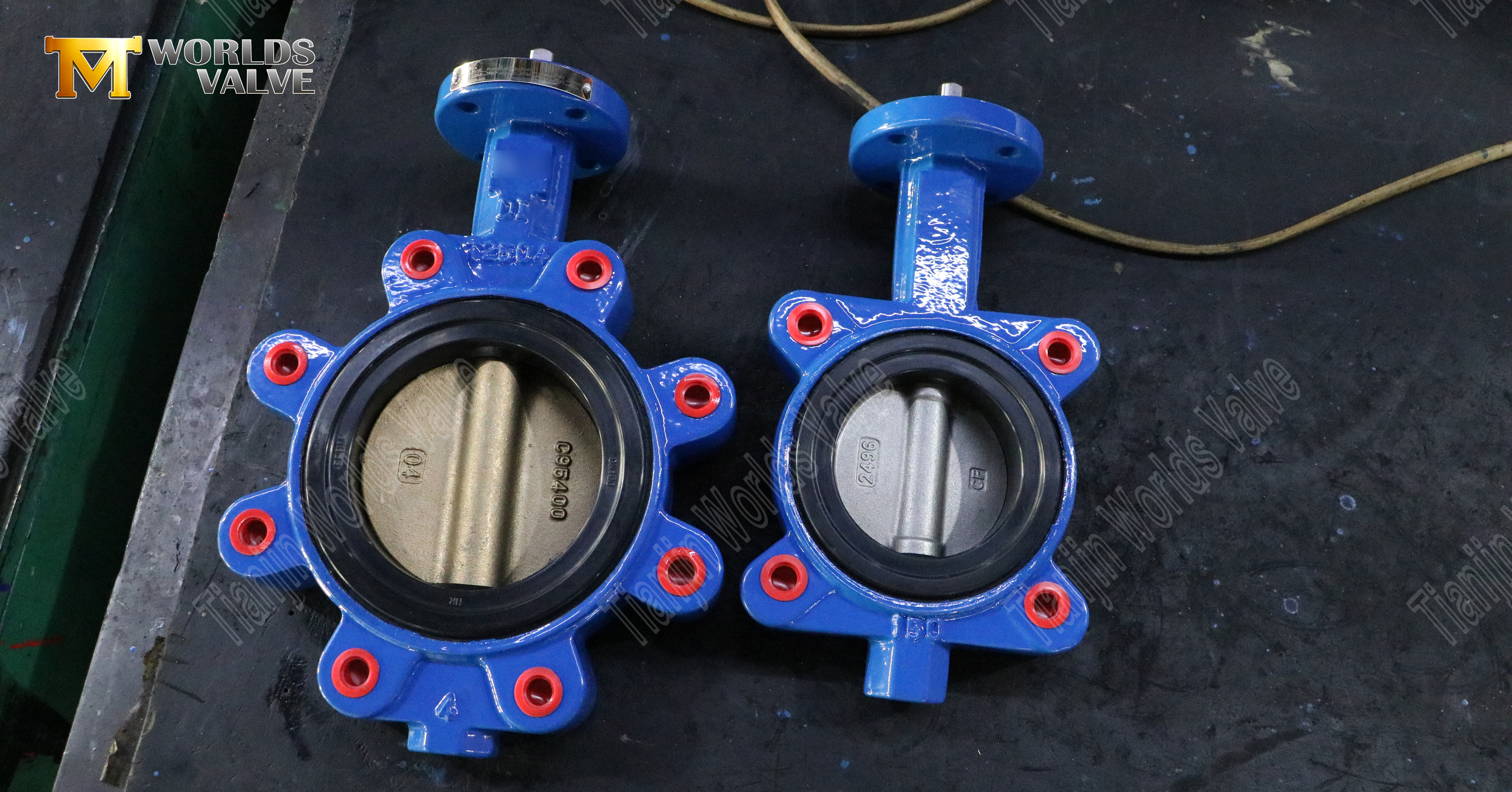

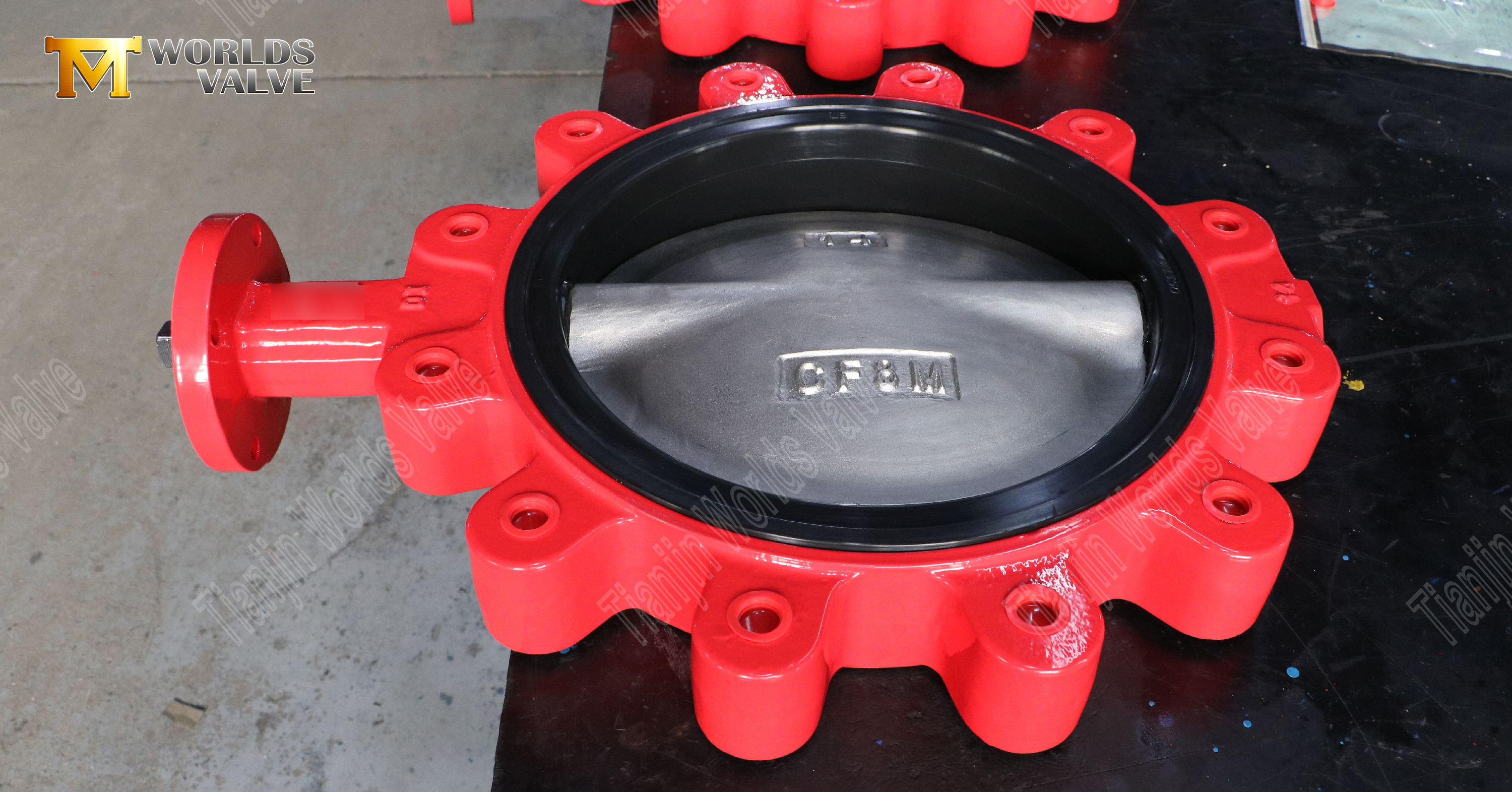

Ein weiteres wesentliches Merkmal der Laschen-Absperrklappe ist ihre Materialvielfalt. Diese Ventile können aus verschiedenen Materialien hergestellt werden, wie zum Beispiel:
● Edelstahl: Ideal für korrosive Umgebungen wie chemische Verarbeitung oder Wasseraufbereitung.
● Gusseisen: Wird typischerweise in Allzweckanwendungen oder Niederdrucksystemen verwendet.
● Sphäroguss: Bietet verbesserte Festigkeit und Haltbarkeit und wird häufig in industriellen Hochleistungsanwendungen eingesetzt.
Diese Vielseitigkeit stellt sicher, dass die Absperrklappe mit Laschen an die spezifischen Anforderungen einer Vielzahl von Branchen angepasst werden kann, von Wasserverteilungssystemen bis hin zu Hochdruck-Ölpipelines.
Die Laschenklappe ist so konzipiert, dass sie hohe Durchflussraten bei minimalem Widerstand ermöglicht. Die große Ventilöffnung und die stromlinienförmige Innenstruktur tragen dazu bei, Druckverluste zu reduzieren und so die Gesamteffizienz des Flüssigkeitsflusses durch die Rohrleitung zu verbessern.
Diese Funktion ist bei Anwendungen von entscheidender Bedeutung, bei denen die Aufrechterhaltung eines gleichmäßigen Durchflusses erforderlich ist. Die hohe Strömungseffizienz trägt zu niedrigeren Energiekosten bei, da der Flüssigkeit weniger Widerstand entgegensteht, was zu einem reibungsloseren Betrieb und einem geringeren Bedarf an externer Pumpleistung führt.
Absperrklappen sind wesentliche Komponenten in der Wasseraufbereitungs- und -verteilungsindustrie, da sie den Wasserfluss und -druck in verschiedenen Phasen des Aufbereitungsprozesses steuern können. In Wasseraufbereitungsanlagen regulieren sie den Rohwasserfluss, sorgen für die effiziente Übertragung des aufbereiteten Wassers und verwalten die Verteilung des Trinkwassers an Wohn- und Industriebereiche. Ihre schnelle Reaktionsfähigkeit auf Druckänderungen und ihre zuverlässigen Dichtungseigenschaften machen sie ideal für die Verwaltung von Rein- und Abwasser.
Ein großer Vorteil des Einsatzes von Absperrklappen in Wasseraufbereitungsanlagen ist die einfache Wartung. Diese Systeme erfordern häufig routinemäßige Überprüfungen, Reparaturen und Austausch, um Ausfallzeiten zu vermeiden. Mit Laschen-Absperrklappen wird die Wartung vereinfacht, da sie entfernt und ausgetauscht werden können, ohne die gesamte Rohrleitung zu beeinträchtigen. Die Laschen ermöglichen die direkte Verschraubung des Ventils mit den Flanschen und stellen so sicher, dass auch große, komplexe Anlagen während des Betriebs betriebsbereit bleiben.
Da die kontinuierliche Bereitstellung von sauberem und sicherem Wasser von entscheidender Bedeutung ist, müssen Wasseraufbereitungsanlagen möglichst geringe Ausfallzeiten in den Vordergrund stellen. In diesem Zusammenhang sind Laschenabsperrklappen unverzichtbar, da sie gewartet werden können, ohne dass große Anlagenteile demontiert werden müssen. Dies führt zu Kosteneinsparungen und stellt sicher, dass wesentliche Dienste ohne nennenswerte Unterbrechung weitergeführt werden können, sodass die Gemeinde ununterbrochen mit sauberem Trinkwasser versorgt wird.
Darüber hinaus ist die Absperrklappe aufgrund ihrer Fähigkeit, mit unterschiedlichen Wassertemperaturen und -drücken umzugehen, vielseitig einsetzbar. Unabhängig davon, ob es sich um chloriertes Wasser, Schlamm oder Sole handelt, können diese Ventile die verschiedenen Drücke und Durchflussraten, die in modernen Wasseraufbereitungsanlagen typisch sind, effektiv verwalten.
In der Öl- und Gasindustrie sind Absperrklappen besonders nützlich für die Steuerung des Durchflusses von Erdölprodukten, Erdgas und anderen Flüssigkeiten, die durch Hochdruckleitungen transportiert werden. Ihr robustes Design und ihre Fähigkeit, auch unter extremen Bedingungen effektiv abzudichten, machen sie in diesen anspruchsvollen Umgebungen unverzichtbar. Diese Ventile sind speziell dafür konstruiert, Hochdruckbedingungen, schweren Lasten und großen Durchflussraten standzuhalten, wie sie in der Öl- und Gasindustrie häufig anzutreffen sind.
Die Laschenklappe wird typischerweise in Anwendungen eingesetzt, bei denen Sicherheit und Zuverlässigkeit an erster Stelle stehen. Beispielsweise spielen diese Ventile bei Offshore-Bohrarbeiten, bei denen die Sicherheit der Arbeiter und der Umwelt von entscheidender Bedeutung ist, eine entscheidende Rolle bei der Steuerung des Öl- und Gasflusses, bei der Vermeidung von Lecks und der Gewährleistung eines sicheren Pipelinebetriebs. Darüber hinaus sorgen Absperrklappen in tiefen unterirdischen Rohrleitungen, die häufig schwankenden Drücken ausgesetzt sind, für eine sichere Abdichtung, die das Austreten gefährlicher Stoffe verhindert, so das gesamte Rohrleitungssystem schützt und das Risiko von Leckagen verringert.
Diese Ventile bieten außerdem eine einfache Installation und Wartung, was besonders in rauen Umgebungen von entscheidender Bedeutung ist. Die Möglichkeit, Wartungsarbeiten durchzuführen oder Ventile unabhängig auszutauschen, ohne die Rohrleitung demontieren oder andere Komponenten stören zu müssen, ist ein zusätzlicher Vorteil bei der Vermeidung kostspieliger Ausfallzeiten. Das einzigartige Laschendesign des Ventils ermöglicht eine schnelle Isolierung von Rohrleitungsabschnitten und minimiert so die Auswirkungen auf den Betrieb während Reparaturarbeiten.
Darüber hinaus sind Absperrklappen mit Laschen sehr zuverlässig, wenn es darum geht, große Flüssigkeitsströme zu steuern. Dies ist in der Öl- und Gasindustrie von entscheidender Bedeutung, wo die Aufrechterhaltung optimaler Durchflussraten die konsistente Lieferung von Produkten an Raffinerien und Kunden gewährleistet. Ihr Design minimiert den Druckabfall und den Strömungswiderstand und trägt so zur Optimierung der Energieeffizienz des gesamten Rohrleitungssystems bei.
In HVAC-Systemen (Heizung, Lüftung und Klimaanlage) spielen Absperrklappen eine entscheidende Rolle bei der Regulierung des Luft-, Wasser- und anderen Flüssigkeitsstroms, der zur Temperatur- und Feuchtigkeitskontrolle in Gewerbe- und Industriegebäuden verwendet wird. Diese Ventile tragen dazu bei, den richtigen Druck und die richtigen Durchflussraten im gesamten System aufrechtzuerhalten und sicherzustellen, dass die Heiz-, Kühl- und Lüftungssysteme effizient funktionieren.
Einer der Hauptvorteile der Verwendung von Absperrklappen in HVAC-Systemen ist ihre hohe Durchflusseffizienz. Diese Ventile sind so konzipiert, dass sie einen geringen Strömungswiderstand bieten, wodurch der Energieaufwand für die Luft- und Wasserzirkulation im gesamten System reduziert wird. Indem sie einen gleichmäßigeren Flüssigkeitsfluss ermöglichen, tragen sie dazu bei, den Gesamtenergieverbrauch von HVAC-Systemen zu senken und tragen so zu niedrigeren Betriebskosten bei. Diese Effizienz ist besonders wichtig in großen Gebäuden oder Industrieanlagen, wo Energieeinsparungen erhebliche Auswirkungen auf das Gesamtbetriebsbudget haben können.
Darüber hinaus sind Absperrklappen mit Laschen sehr anpassungsfähig und können an eine Vielzahl von HVAC-Konfigurationen angepasst werden. Die Flexibilität bei der Materialauswahl – ob Edelstahl, Gusseisen oder andere Legierungen – stellt sicher, dass das Ventil an die spezifischen Anforderungen des HVAC-Systems angepasst werden kann. Diese Ventile können eine Vielzahl von Flüssigkeiten verarbeiten, darunter Kaltwasser, Dampf und Heißwasser, was sie zu einer vielseitigen Wahl für HLK-Systeme macht, die unterschiedliche Umgebungsbedingungen aufrechterhalten müssen.
Aufgrund ihrer kompakten Größe eignen sich Absperrklappen mit Laschen auch gut für den Einbau in engen Räumen, was in HVAC-Systemen üblich ist, in denen der verfügbare Platz möglicherweise begrenzt ist. Durch ihr platzsparendes Design können sie nahtlos in bestehende Systeme integriert werden, ohne wertvollen Platz zu beanspruchen.
Darüber hinaus sind sie aufgrund ihrer Fähigkeit, den Durchfluss präzise zu regulieren, ideal für die Aufrechterhaltung konstanter Temperaturen und Drücke in klimatisierten Umgebungen. Ganz gleich, ob es um die Aufrechterhaltung optimaler Temperaturen in Bürogebäuden, Krankenhäusern oder Rechenzentren geht, die Lug-Absperrklappe trägt wesentlich zur Gesamteffizienz und Effektivität des HVAC-Systems bei.
Bei der Auswahl einer Absperrklappe mit Laschen ist es wichtig, die spezifischen Systemanforderungen zu berücksichtigen. Dazu gehören Faktoren wie:
● Die Art der transportierten Flüssigkeit oder des Gases (ätzend, abrasiv usw.)
● Die Temperatur- und Druckbedingungen
● Die Durchflussrate und die Rohrleitungsgröße
Durch die Wahl des richtigen Ventilmaterials und der richtigen Größe wird sichergestellt, dass die Absperrklappe unter den Betriebsbedingungen des Systems effektiv und zuverlässig funktioniert.
Die Wahl der richtigen Größe der Absperrklappe mit Laschen ist entscheidend für eine optimale Leistung. Wenn das Ventil zu klein ist, kann es den Durchfluss behindern, was zu Ineffizienzen im System führt. Umgekehrt könnte die Wahl eines zu großen Ventils zu unnötigem Energieverbrauch führen. Die Dimensionierung sollte auf dem Rohrdurchmesser, den erwarteten Durchflussraten und dem Systemdruck basieren.
Tabelle 3: Richtlinien zur Ventilgröße
Faktor | Rücksichtnahme |
Rohrdurchmesser | Stellen Sie sicher, dass das Ventil zum Durchmesser der Rohrleitung passt. |
Durchflussrate | Wählen Sie ein Ventil, das das erforderliche Durchflussvolumen unterstützt. |
Druck | Stellen Sie sicher, dass das Ventil dem maximalen Betriebsdruck standhält. |
Bei der Auswahl einer Absperrklappe mit Laschen ist es wichtig, an eine langfristige Wartung zu denken. Suchen Sie nach Ventilen, die leicht zugänglich und zu warten sind, um Ausfallzeiten zu reduzieren. Durch die Möglichkeit, das Ventil auszutauschen oder zu reparieren, ohne den Rest des Rohrleitungssystems zu beeinträchtigen, wird die laufende Wartung kostengünstiger.
Zusammenfassend lässt sich sagen, dass Absperrklappen mit Laschen vielseitige, zuverlässige und kostengünstige Komponenten sind, die sich für eine Vielzahl industrieller Anwendungen gut eignen. Durch ihr einzigartiges Laschendesign sind sie im Vergleich zu anderen Ventiltypen einfacher zu installieren und zu warten, bieten mehr Flexibilität und reduzieren Ausfallzeiten. Aufgrund ihrer Fähigkeit, hohe Drücke, große Durchflussraten und eine Reihe von Materialien zu bewältigen, sind Absperrklappen mit Laschen eine ausgezeichnete Wahl für Branchen wie Wasseraufbereitung, Öl und Gas sowie HVAC-Systeme.
In diesem Artikel haben wir die wichtigsten Funktionen und Vorteile des untersucht Y-Sieb, Absperrklappe, Wafer-Absperrklappe. Wir haben auch seine Anwendungen in Branchen wie Wasseraufbereitung, Öl und Gas sowie HVAC-Systemen hervorgehoben. Durch die Wahl des richtigen Ventils können Sie die Leistung optimieren und die Wartungskosten minimieren.
Tianjin Worlds Valve Co., Ltd. bietet hochwertige Absperrklappen mit Laschen an, die auf Langlebigkeit und Effizienz ausgelegt sind. Ihre Produkte gewährleisten zuverlässige Leistung in anspruchsvollen Umgebungen und bieten wertvolle Lösungen für eine Vielzahl industrieller Anwendungen.
A: Eine Absperrklappe mit Laschen ist eine Art Ventil mit Gewindelöchern am Gehäuse. Es wird üblicherweise zur Steuerung des Flusses von Flüssigkeiten und Gasen verwendet und ermöglicht eine einfache Installation und Entfernung, ohne die Rohrleitung zu beeinträchtigen.
A: Im Gegensatz zu Wafer-Absperrklappen verfügt eine Laschen-Absperrklappe über Gewindelöcher zum Verschrauben der Klappe mit dem Flansch, was sie bei der Wartung flexibler macht, ohne das System zu unterbrechen.
A: Zu den Hauptvorteilen gehören die einfache Wartung, die zuverlässige Abdichtung unter hohem Druck und die Fähigkeit, große Durchflussraten zu bewältigen. Sie eignen sich perfekt für Branchen wie Öl und Gas, HVAC und Wasseraufbereitung.
A: Lug-Absperrklappen werden in verschiedenen Branchen wie der Wasseraufbereitung, Öl- und Gaspipelines, HVAC-Systemen und der chemischen Verarbeitung eingesetzt, wo die Durchflusskontrolle von entscheidender Bedeutung ist.
A: Berücksichtigen Sie Faktoren wie Flüssigkeitstyp, Systemdruck, Rohrdurchmesser und Durchflussrate, um die geeignete Größe und das richtige Material für optimale Leistung und Effizienz auszuwählen.
A: Ja, Absperrklappen mit Laschen sind für eine einfache Wartung ausgelegt. Ihr Design ermöglicht einen schnellen Ausbau oder Austausch ohne Unterbrechung der Rohrleitung, wodurch Ausfallzeiten und Wartungskosten reduziert werden.
