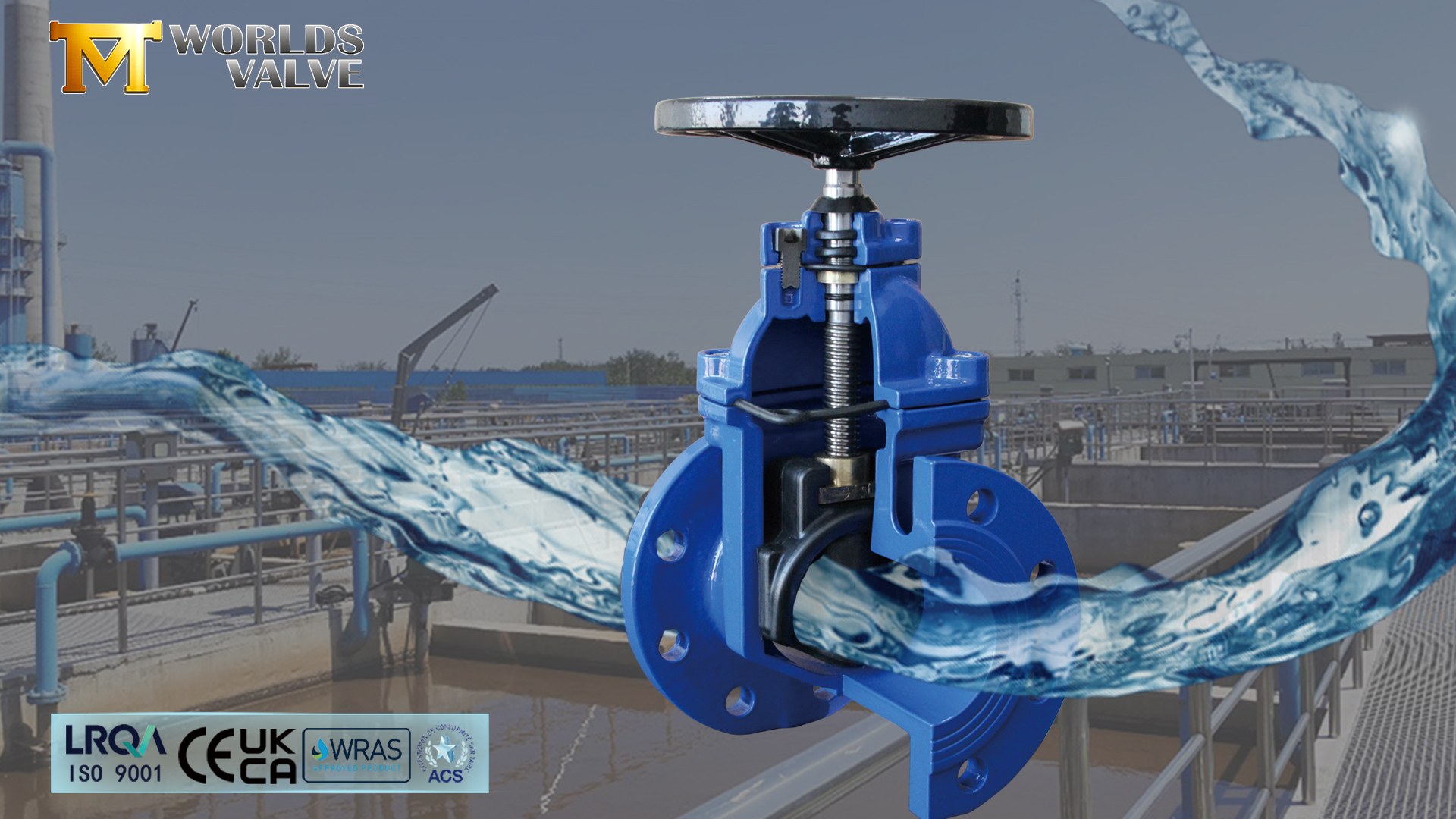

Wie funktioniert ein elastisch dichtender Absperrschieber? | Mechanismus und Vorteile erklärt

In Flüssigkeitskontrollsystemen, in denen eine zuverlässige Absperrung unerlässlich ist, ist der **elastisch dichtende Absperrschieber** ein Eckpfeiler des modernen Rohrleitungsdesigns. Sein einzigartiger Dichtungsmechanismus bietet eine überlegene Lösung im Vergleich zu herkömmlichen Ventilen mit Metallsitz, insbesondere bei Anwendungen, die einen blasendichten Verschluss und minimalen Wartungsaufwand erfordern.

Dieser Artikel bietet eine detaillierte Aufschlüsselung seines Funktionsprinzips, seiner Kernkomponenten und der inhärenten Vorteile, die ihn zur bevorzugten Wahl für Wasser-, Abwasser- und allgemeine Industriedienstleistungen machen.

1. Kernkomponenten: Anatomie einer zuverlässigen Dichtung

Das Verständnis des Ventils beginnt bei seinen wichtigsten Teilen, die alle auf Langlebigkeit und Leistung ausgelegt sind:

• Körper: Typischerweise aus **Sphäroguss oder Gusseisen**, oft mit **korrosionsbeständiger Epoxidbeschichtung** für Langlebigkeit. Es beherbergt alle internen Komponenten und hält dem Druck der Rohrleitung stand.

• Tor/Keil: Ein massives, meist aus Edelstahl oder beschichtetes Bauteil, das sich senkrecht zur Strömung bewegt, um den Durchgang zu blockieren oder zu ermöglichen.

• Elastischer Sitz: Das bestimmende Merkmal. Dabei handelt es sich um einen **geformten Elastomerring (EPDM, NBR)**, der fest mit dem Ventilkörper verbunden ist und die Dichtfläche bildet.

• Stamm: Verbindet das Handrad oder den Aktuator mit dem Tor und übersetzt die Rotationskraft in die lineare Bewegung des Tors. Ein **ansteigendes Schaftdesign** sorgt für eine klare visuelle Anzeige der Ventilposition.

2. Der Betriebsmechanismus: Eine einfache, aber präzise Aktion

Der Vorgang ist elegant und unkompliziert und basiert auf einer senkrechten Bewegung und nicht auf einer Drehung.

Der Eröffnungs- und Abschlusszyklus:

1. Eröffnung: Durch Drehen des Handrads gegen den Uhrzeigersinn wird der Schaft gedreht, wodurch die Klappe mechanisch **vollständig nach oben** in die Motorhaube gehoben wird. Dieser Rückzug sorgt für eine **volle, ungehinderte Bohrung**, minimiert den Druckabfall und ermöglicht das Molchen in Rohrleitungen.

2. Abschluss: Eine Drehung im Uhrzeigersinn treibt das Tor **nach unten**. In der Endphase der Bewegung berührt die flache Unterseite des Tors den geneigten, elastischen Sitz.

3. Versiegelung: Während sich das Tor weiter senkt, **komprimiert es den Elastomersitz**. Diese Kompression zwingt das Sitzmaterial dazu, sich elastisch zu verformen und sich seitlich auszudehnen, um die gesamte Dichtungsschnittstelle zwischen Anschnitt und Körper auszufüllen und so eine **blasendichte Abdichtung** zu schaffen.

3. Wesentliche Vorteile des elastischen Dichtungsprinzips

Dieses Design bietet mehrere entscheidende Vorteile gegenüber Gegenstücken mit Metallsitz:

• Blasendichter Verschluss: Die elastische Verformung des Sitzes gleicht kleinere Oberflächenfehler, Abnutzung oder Fehlausrichtung aus und stellt sicher, dass in der geschlossenen Position keine Leckage auftritt – eine Voraussetzung für Trinkwasser- und Umweltsicherheit.

• Niedriges Betriebsdrehmoment: Der Schmiereffekt des Elastomer-auf-Metall-Kontakts erfordert zum Betrieb ein deutlich geringeres Drehmoment als bei Metall-auf-Metall-Dichtungen, was kleinere Aktuatoren und eine einfachere manuelle Bedienung ermöglicht.

• Schmutzresistenz und vereinfachtes Design: Der Ventilkörper hat einen **glatten, rillenfreien Boden**. Dies verhindert, dass sich Sedimente und Ablagerungen in Hohlräumen ansammeln (ein häufiges Problem bei Ventilen mit Metallsitz), wodurch der Verschleiß verringert und die Wartung vereinfacht wird. Das Design ist von Natur aus **bidirektional** und sorgt für eine gleichmäßige Abdichtung in beiden Strömungsrichtungen.

• Korrosionsbeständigkeit: Der Elastomersitz isoliert die Metallkomponenten des Ventils vollständig vom Leitungsmedium und schützt so den Schieber und das Gehäuse vor Korrosion bei Wasseranwendungen.

4. Leistungsüberlegungen und Materialauswahl

Die optimale Leistung hängt von der korrekten Anwendungsausrichtung ab:

• Druck- und Temperaturgrenzen: Diese Ventile zeichnen sich durch **mittlere Druckbereiche** aus (z. B. Klasse 150/PN16). Die Hauptbeschränkung ist der **Temperaturbereich des Elastomers** (typischerweise -20 °C bis +110 °C für EPDM). Sie sind nicht für Hochtemperaturdampf oder stark abrasive Schlämme geeignet.

• Sitzmaterial ist entscheidend:

1. EPDM (Ethylen-Propylen-Dien-Monomer): Der Standard für **Trinkwasser, Abwasser und milde Chemikalien.** Hervorragende Beständigkeit gegen Witterungseinflüsse, Ozon und Alterung.

2. NBR (Nitril-Butadien-Kautschuk): Ausgewählt für Anwendungen mit Ölen, Kraftstoffen und Kohlenwasserstoffen.

3. Andere Elastomere wie **FKM (Viton®)** sind für spezifische chemische oder höhere Temperaturbeständigkeit erhältlich.

5. Installation und Wartung für eine lange Lebensdauer

• Installation: Stellen Sie sicher, dass die Rohrleitungen richtig ausgerichtet sind, um eine Belastung des Ventilkörpers zu vermeiden. Das Ventil kann in jeder beliebigen Ausrichtung eingebaut werden. Stützen Sie die Rohrleitung auf beiden Seiten ausreichend ab.

• Wartung: Diese Ventile sind für minimalen Wartungsaufwand konzipiert. Die primäre Wartung umfasst:

1. Betätigen des Ventils: Betätigen Sie das Ventil in regelmäßigen Abständen vollständig von geöffnet bis geschlossen, um ein Festkleben des Sitzes zu verhindern und bewegliche Teile frei zu halten.

2. Externe Inspektion: Überprüfen Sie die Spindelpackung (die normalerweise in der Leitung eingestellt werden kann) auf Undichtigkeiten und prüfen Sie die Epoxidbeschichtung auf Beschädigungen.

3. Sitzaustausch: Wenn die Dichtung ausfällt, kann bei vielen Konstruktionen der **gesamte elastische Sitz** ausgetauscht werden, ohne dass das Ventilgehäuse aus der Leitung entfernt werden muss, was die Ausfallzeit drastisch reduziert.

6. Wie die Ventilingenieure von Worlds die Zuverlässigkeit verbesserten

Bei **Tianjin Worlds Valve Co., Ltd.** werden unsere Absperrschieber mit elastischem Sitz so gebaut, dass sie durch raffinierte Technik die Erwartungen übertreffen:

• Erweiterter Korrosionsschutz: Wir tragen innen und außen **hochwertige, eingebrannte Epoxidharzbeschichtungen** auf, die für Trinkwasser zertifiziert sind (**WRAS, ACS**), um die Haltbarkeit in aggressiven Umgebungen zu gewährleisten.

• Optimiertes Sitz- und Tordesign: Unsere Sitze sind präzisionsgeformt und verklebt, um eine gleichmäßige Kompression und maximale Lebensdauer zu gewährleisten. Das Tor ist präzisionsgefertigt und beschichtet, um einen reibungslosen, verschleißfesten Betrieb zu gewährleisten.

• Strenge Qualitätssicherung: Jedes Ventil wird vor dem Versand **im Werk getestet** (Gehäusefestigkeits- und Sitzleckagetests) gemäß **ISO 5208-Standards**. Unser **ISO9001-zertifizierter Herstellungsprozess** garantiert Konsistenz.

• Globaler Service und Anpassung: Wir unterstützen Kunden in **über 50 Ländern**, bieten flexible **OEM/ODM-Services** und bieten technischen Support, um sicherzustellen, dass das richtige Ventil mit den richtigen Materialien und Zertifizierungen (**CE, UKCA**) für Ihre spezifische Anwendung ausgewählt wird.

Fazit

Der federnd dichtende Absperrschieber erreicht eine zuverlässige und wartungsarme Leistung durch die intelligente Nutzung elastischer Verformung zur Abdichtung. Seine Einfachheit, sein dichter Verschluss und sein schmutztolerantes Design machen ihn zu einem unverzichtbaren Hilfsmittel für die Wasserverteilung, Abwasseraufbereitung und allgemeine Industriedienstleistungen. Wenn Sie sich für ein Ventil eines Herstellers entscheiden, der Wert auf hochwertige Materialien, präzise Konstruktion und gründliche Tests legt, investieren Sie in jahrzehntelangen zuverlässigen Service.

Worlds Valve kombiniert diese Prinzipien mit globaler Expertise, um robuste Lösungen zur Flüssigkeitskontrolle zu liefern. Kontaktieren Sie uns noch heute um Ihre Projektanforderungen zu besprechen oder detaillierte technische Spezifikationen für unser Sortiment an Absperrschiebern mit elastischem Sitz anzufordern.
