CBF02-TF01
OEM| ODM | WDS
| Menge: | |
|---|---|

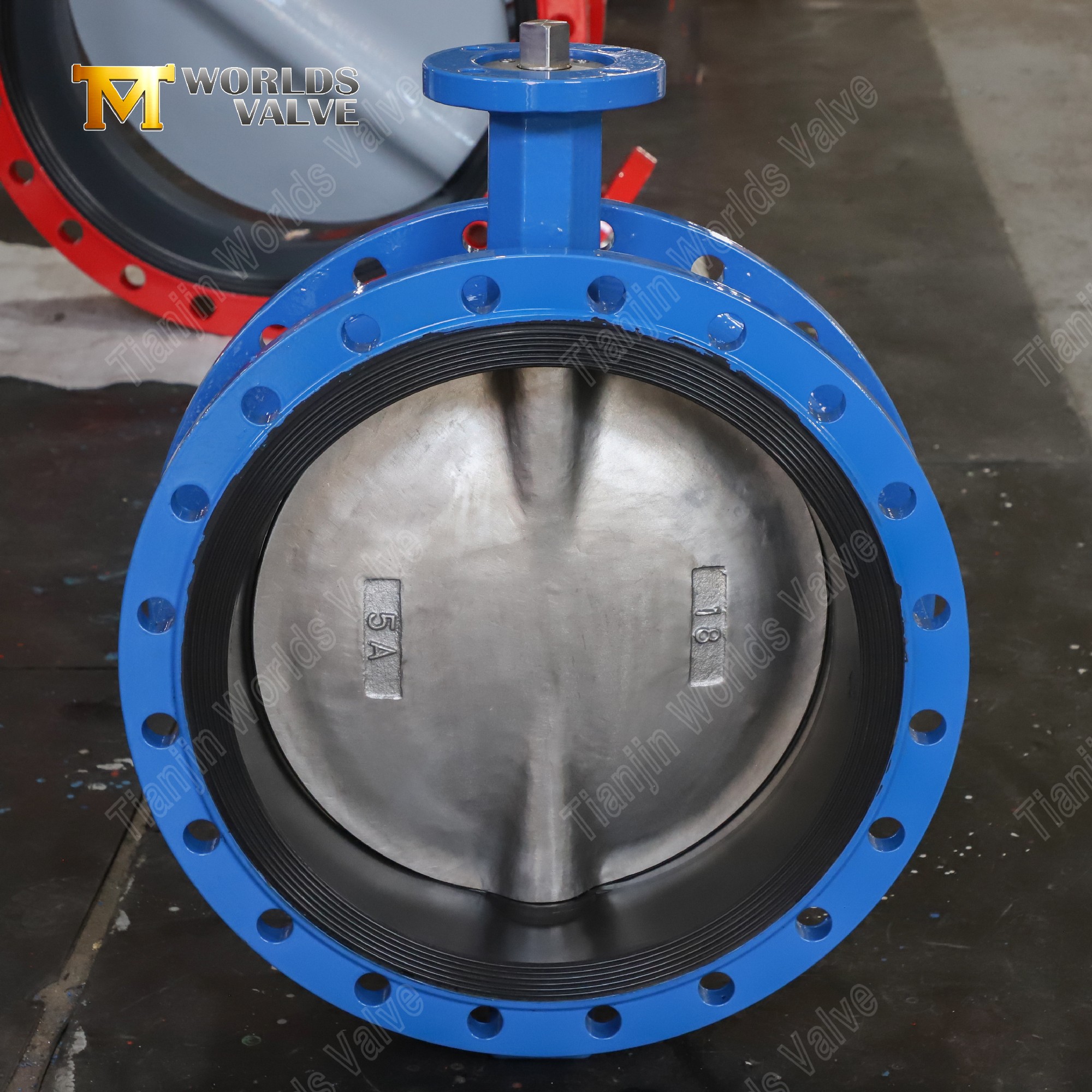

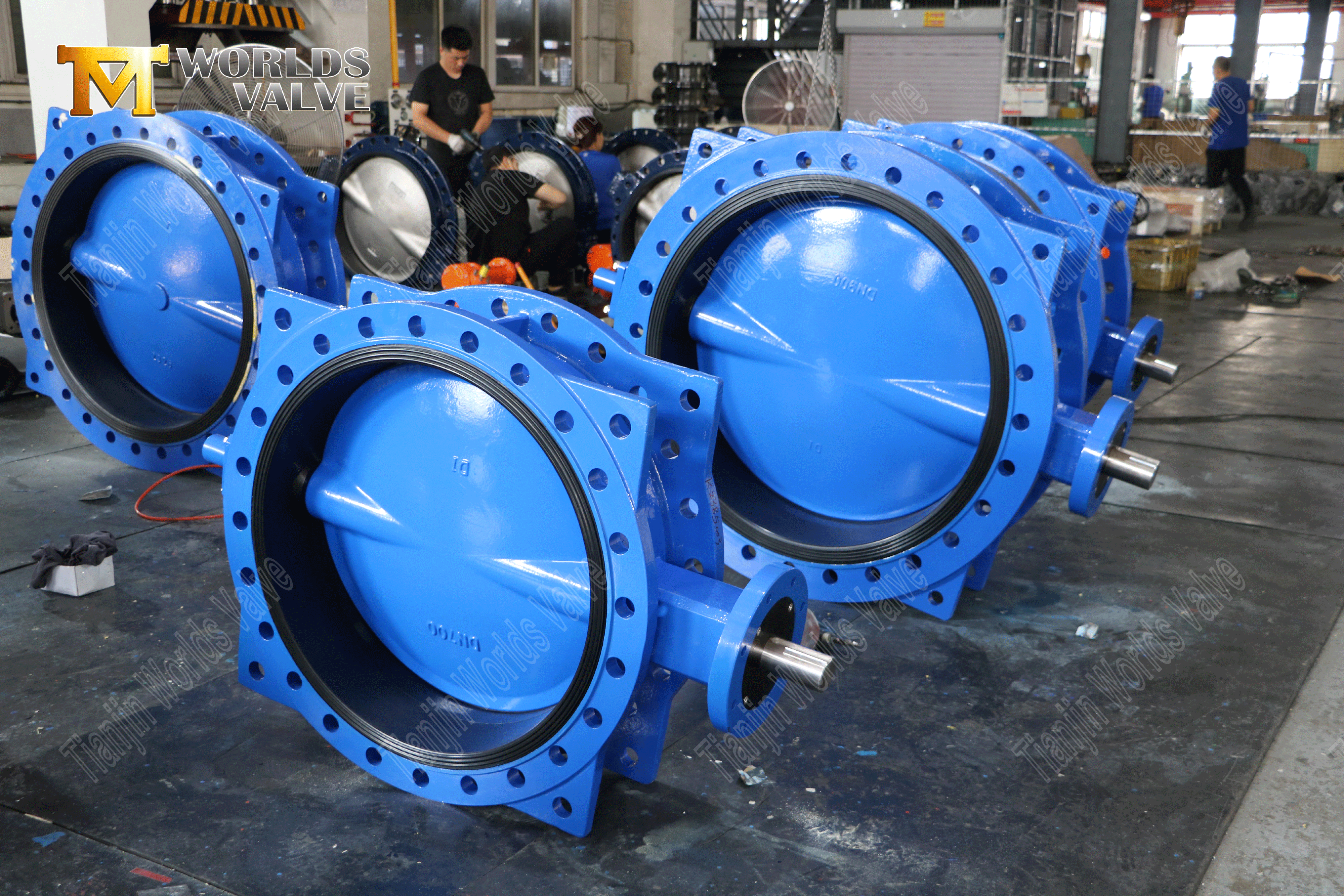

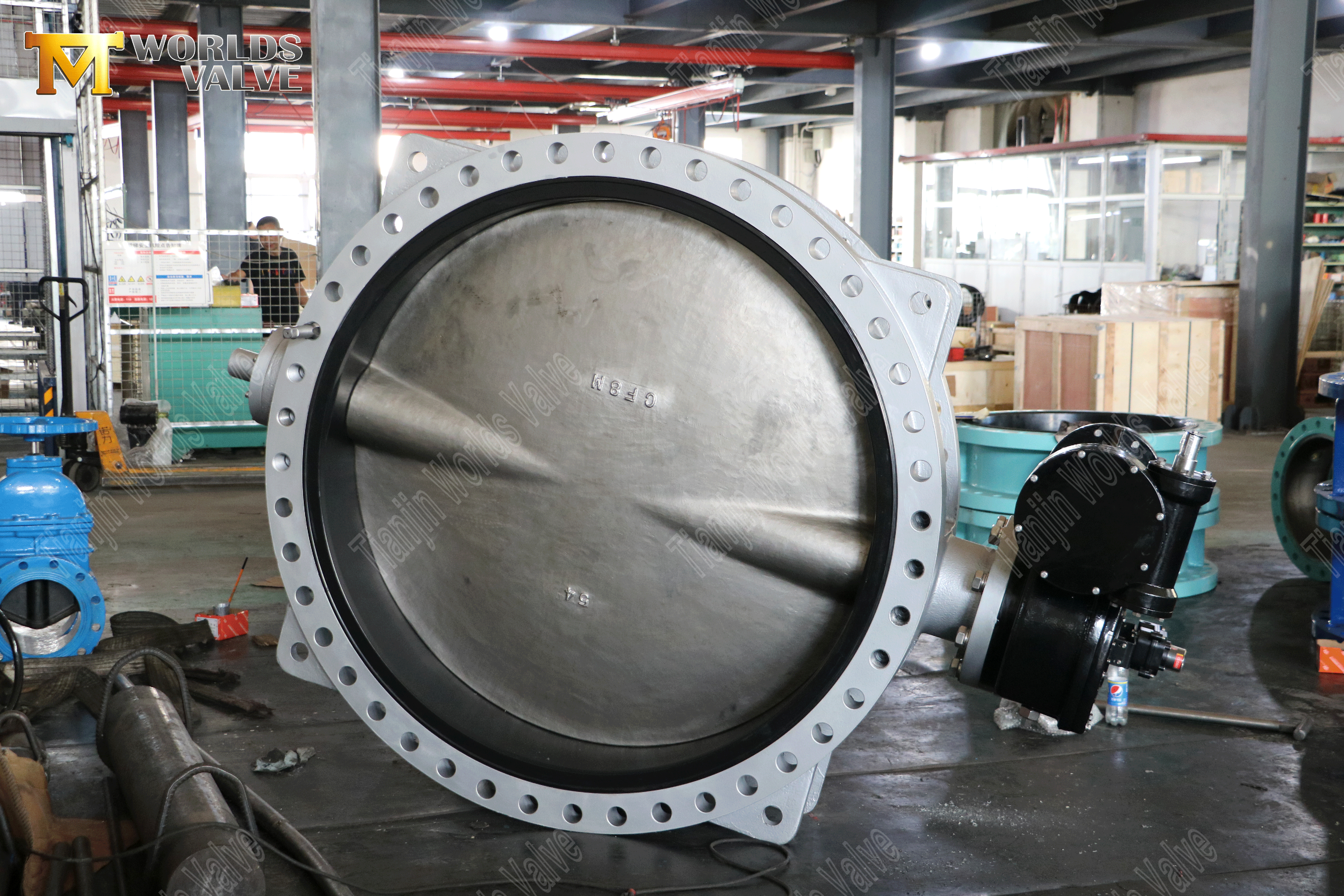

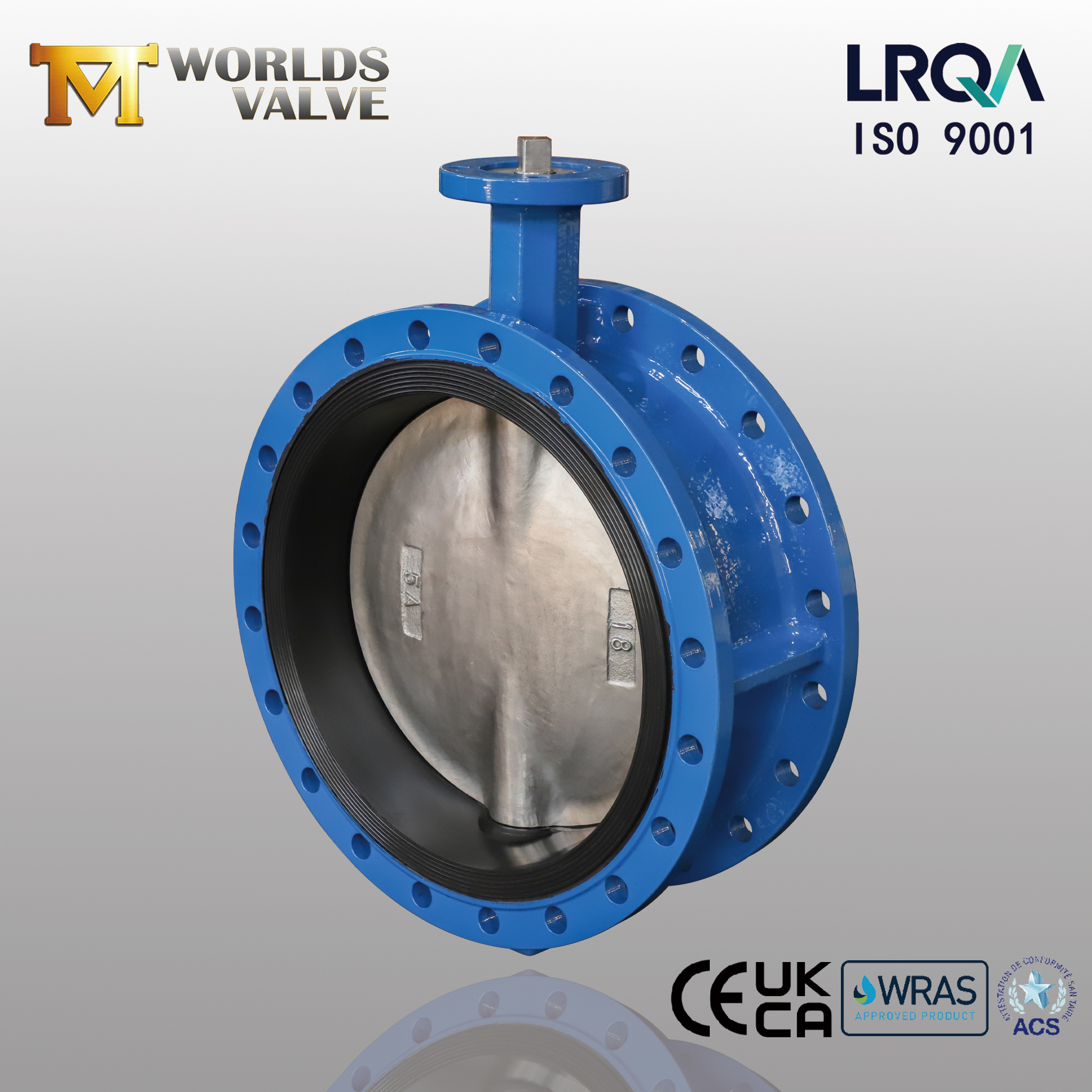

18"-Doppelflansch-Absperrklappe mit Super-Duplex-Scheibe und vulkanisiertem Gummisitz | ISO 5211-Oberflansch
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF02-TF01 – Betriebs- und Wartungshandbuch HERUNTERLADEN
Alle wichtigen Parameter dieses Ventils können an spezifische Projektanforderungen angepasst werden:
Gehäusematerial: Sphäroguss (GGG40) wird als Standardoption angeboten, mit einer Epoxidbeschichtung zum äußeren Korrosionsschutz. Die Beschichtungsfarbe ist vom Kunden wählbar – jede RAL- oder Sonderfarbe kann angegeben werden. Alternative Gehäusematerialien wie Kohlenstoffstahl (WCB), Edelstahl (CF8, CF8M) oder andere Legierungen sind auf Anfrage ebenfalls erhältlich.
Scheibenmaterial: Superduplex (5A) wie beschrieben; Bei Bedarf können auch andere Scheibenmaterialien geliefert werden.
Sitzelastomer: EPDM, NBR oder Viton – nach Wahl des Kunden.
Druckstufe: Keine feste Standardeinstellung – jede Bestellung wird gemäß der erforderlichen Nennleistung hergestellt, z. B. PN10, PN16, PN25, Klasse 150, Klasse 300 oder andere.
Flanschstandard: Entspricht den Kundenspezifikationen (z. B. EN 1092, ANSI B16.5, AS2129 usw.).
Größenbereich: 18 Zoll (DN450) wie beschrieben; Weitere Größen von DN50 bis DN2000 sind ebenfalls erhältlich.
Doppelflanschgehäuse: Bietet eine starre, verschraubte Verbindung auf beiden Rohrleitungsseiten und bietet hervorragende mechanische Stabilität für dauerhafte Installationen, Leitungen mit starken Vibrationen und den Einsatz in Sackgassen.
Vulkanisierter Gummisitz: Das Elastomer wird während der Vulkanisation dauerhaft mit dem Körper verbunden und sorgt so für eine auslaufsichere Abdichtung ohne abnehmbare Komponenten.

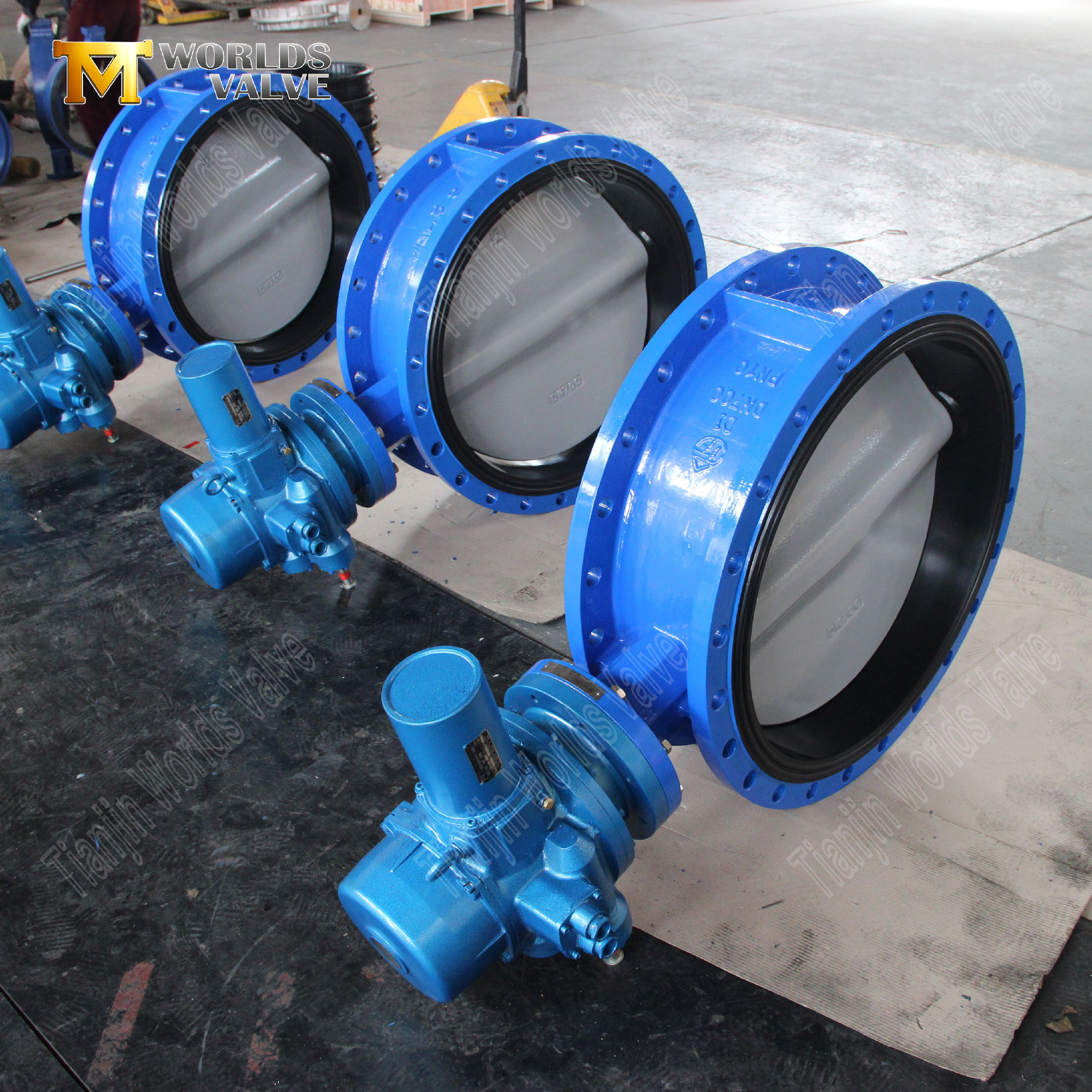

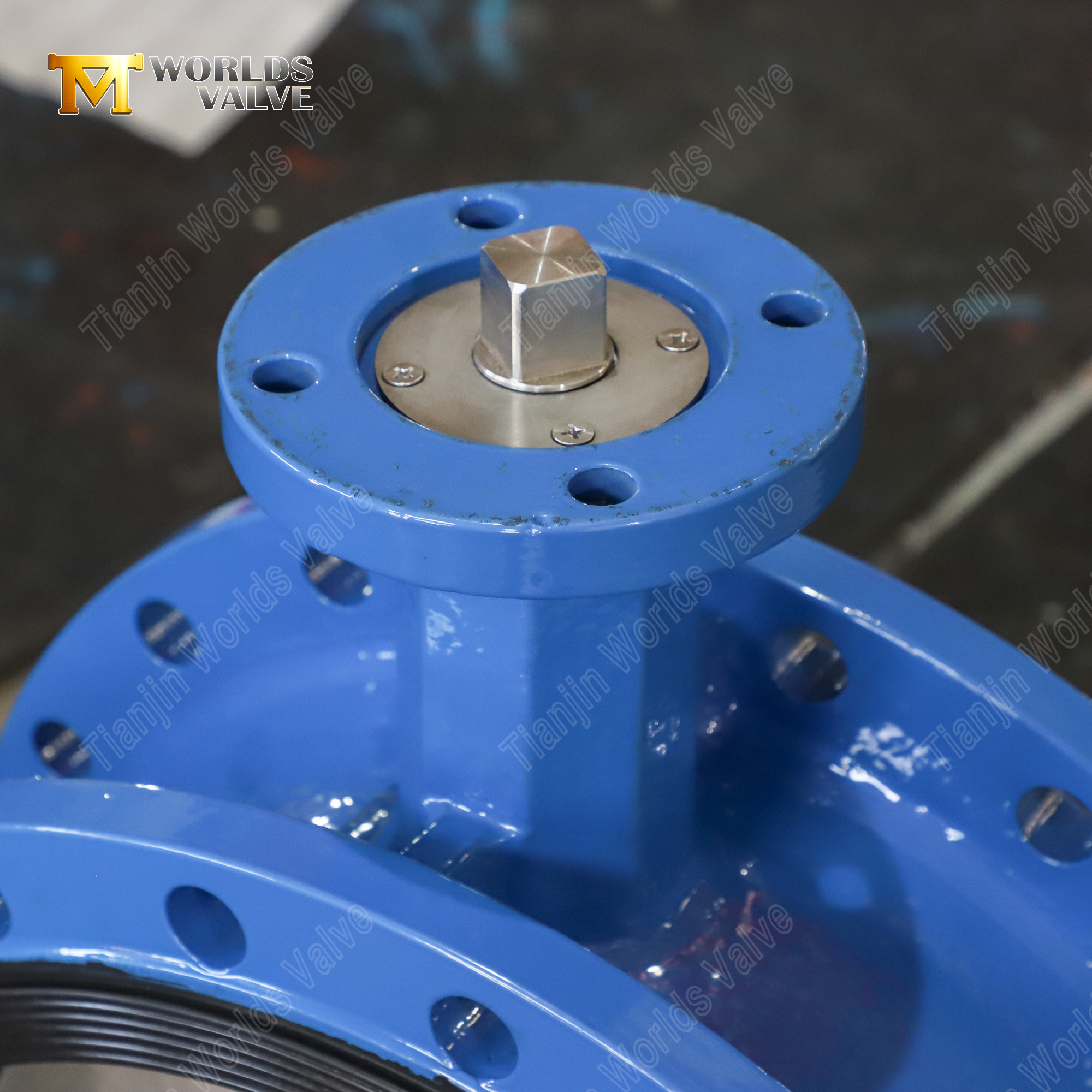

Oberer Flansch nach ISO 5211: Der obere Flansch des Ventils ist nach ISO 5211-Standards gefertigt und ermöglicht die direkte Montage von elektrischen, pneumatischen oder hydraulischen Stellantrieben ohne kundenspezifische Adapter, was die Automatisierungsintegration vereinfacht.
Parameter | Verfügbare Optionen |
Ventiltyp | Doppelflansch-Absperrklappe (CBF02-TF01) |
Nenngröße | 18 Zoll (DN450) – andere Größen verfügbar |
Scheibenmaterial | Super-Duplex-Edelstahl (5A) |
Sitztyp | Sitz aus vulkanisiertem Gummi (nicht austauschbar) |
Sitzmaterial | EPDM, NBR oder Viton (vom Kunden ausgewählt) |
Körpermaterial | Sphäroguss (mit Epoxidbeschichtung); WCB, CF8, CF8M ebenfalls erhältlich |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | Benutzerdefiniert (PN10, PN16, Klasse 150 usw.) |
Flanschstandard | Kundenspezifisch (EN 1092, ANSI B16.5 usw.) |
Oberer Flansch | ISO 5211 (vom Kunden ausgewählt) |
Temperaturbereich | Hängt vom gewählten Sitzmaterial ab |
Typische Medien | Meerwasser, Sole, Chemikalien, Öl, Wasser usw. |
Da das Ventil mit einem vulkanisierten Gummisitz ausgestattet ist, ist das Elastomer dauerhaft mit dem Gehäuse verbunden und kann vor Ort nicht ausgetauscht werden. Für Anwendungen, die eine austauschbare Sitzkonstruktion erfordern, wenden Sie sich bitte an unser technisches Team, um alternative Ventilkonfigurationen zu besprechen.
1. Wir fertigen Ventile streng nach Kundenspezifikation und geben gleichzeitig professionelle Empfehlungen zur Materialauswahl und Installation, um eine optimale Leistung sicherzustellen.
2. Unsere Erfahrung mit Superduplex (5A) und anderen hochwertigen Legierungen gewährleistet den richtigen Materialeinsatz in rauen Umgebungen.
3. Bei jeder Bestellung wird eine vollständige Dokumentation einschließlich Materialzertifikaten und Prüfberichten bereitgestellt.
4. Unsere ISO 9001-zertifizierte Einrichtung unterstützt den weltweiten Export. Zertifizierungen wie CE, UKCA, WRAS und ACS sind auf Anfrage erhältlich.
Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser Team ist bereit, Ihre Projektanforderungen zu besprechen, technischen Support anzubieten und unsere Fertigungskapazitäten aus erster Hand zu demonstrieren. dekai@worldsvalve.com
