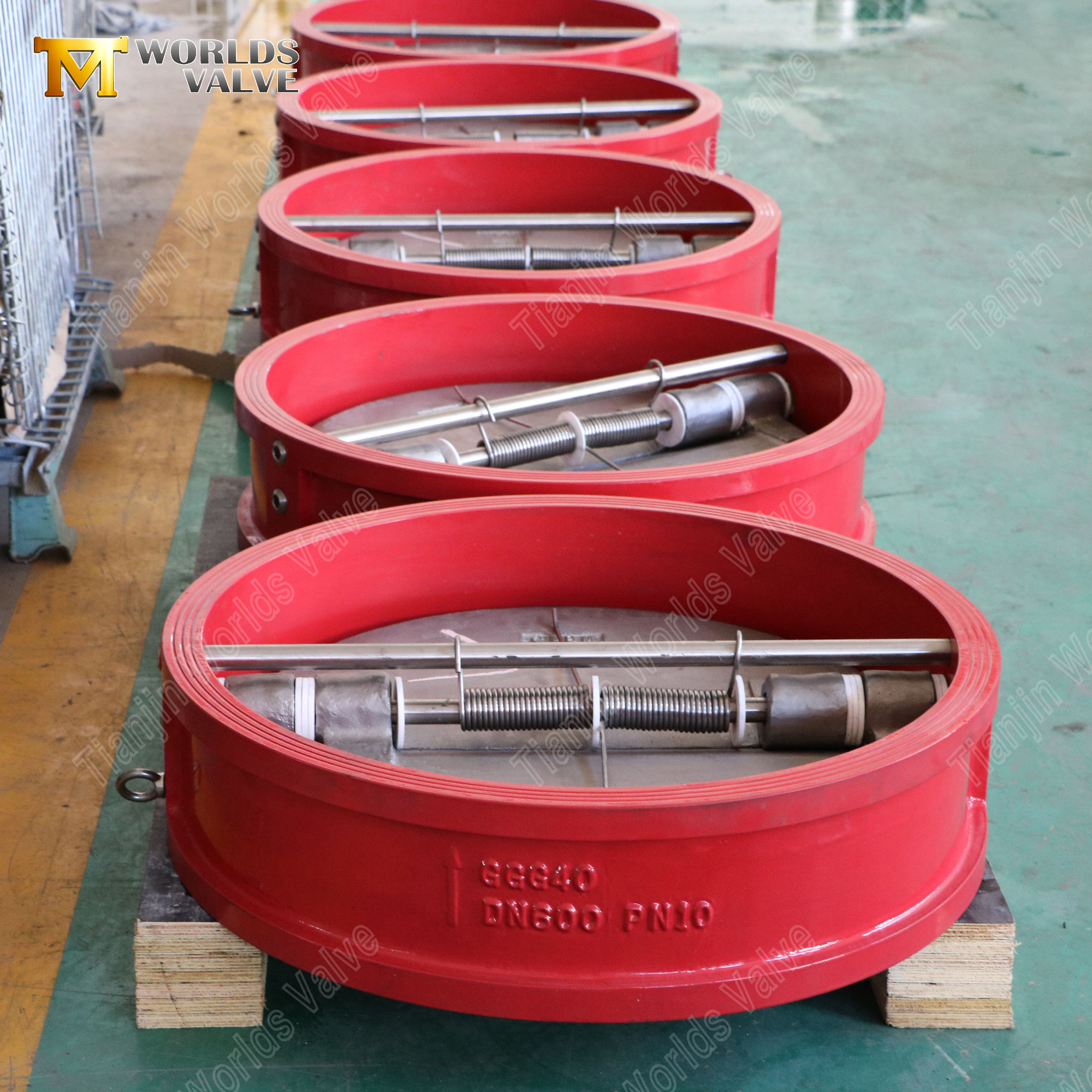

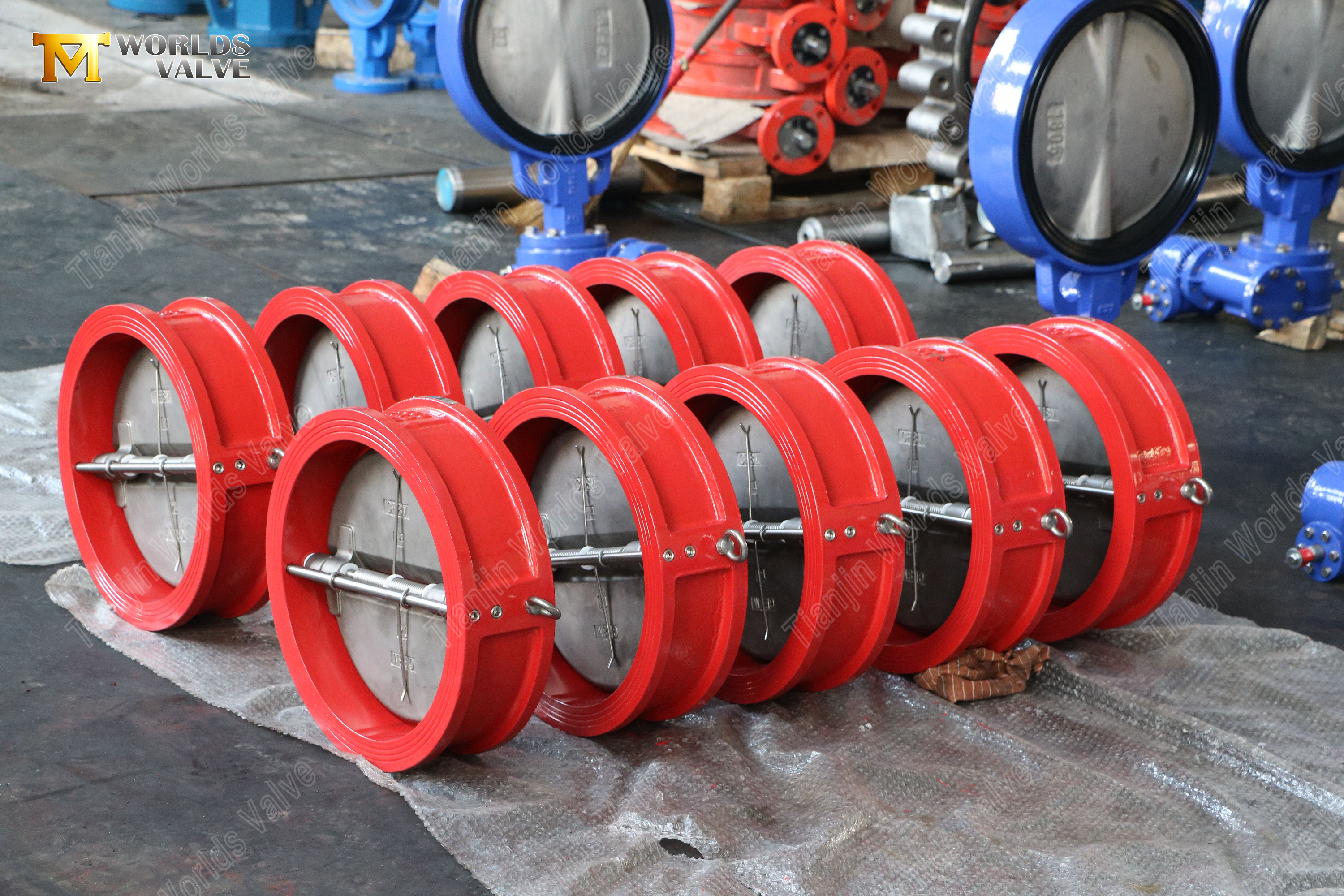

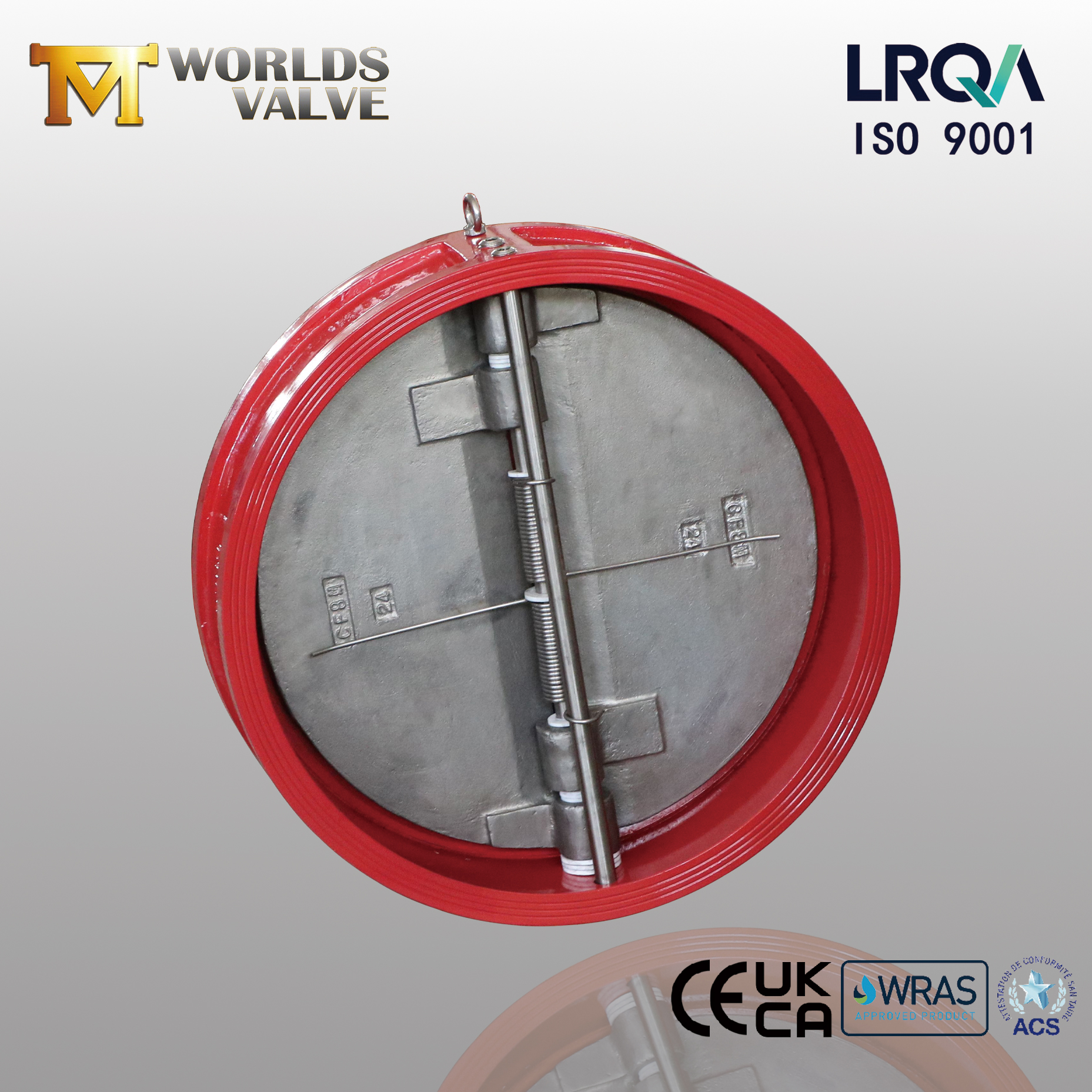

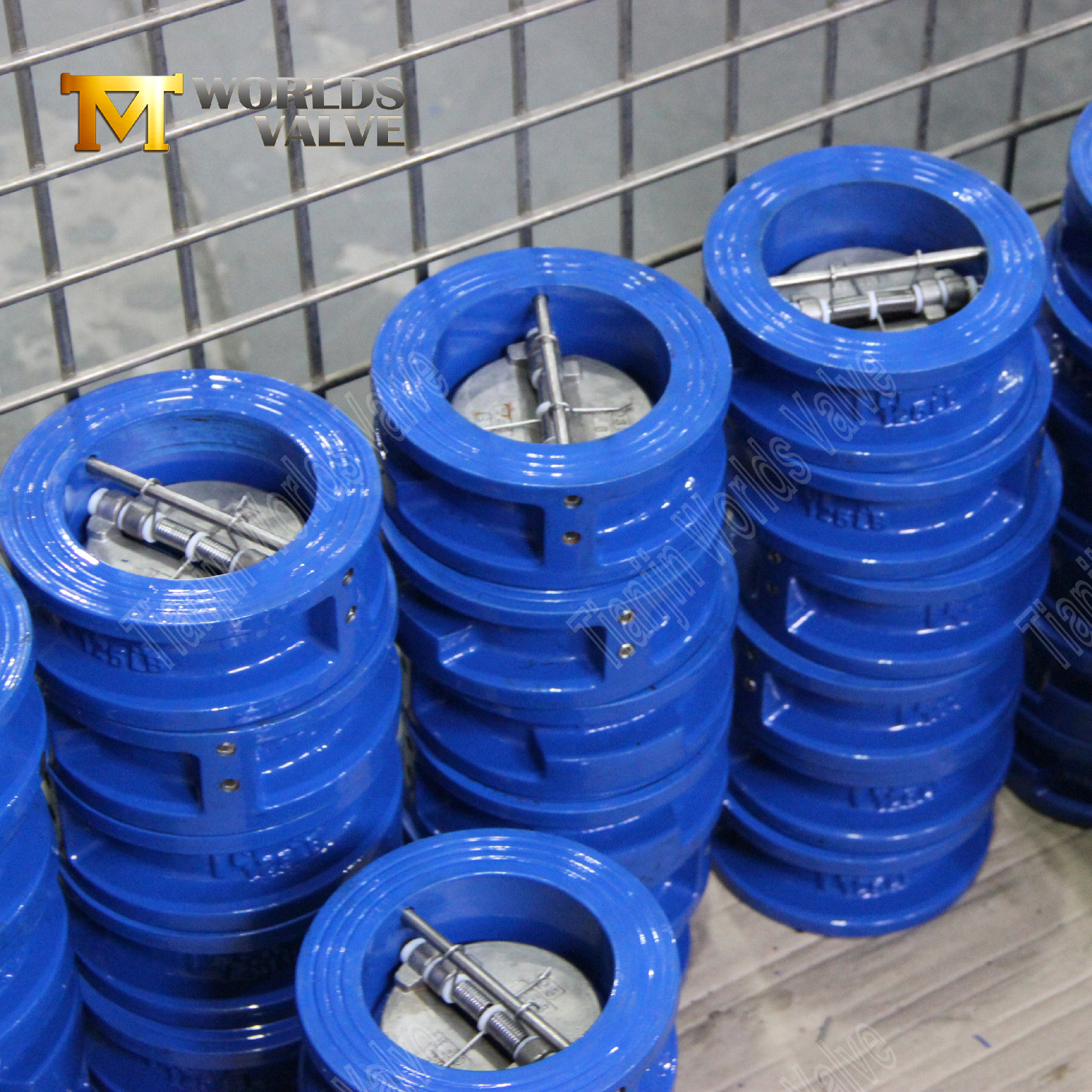

24" DN600 GGG40 Gehäuse CF8M Scheiben-Doppelplatten-Wafer-Rückschlagventil PN10 | Zuverlässiger Ventillieferant
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
BFHV01-TA01-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Robustes Gehäusematerial
Der Ventilkörper besteht aus **GGG40/500-7 Sphäroguss** und bietet hervorragende Festigkeit, Zähigkeit und Schlagfestigkeit und garantiert eine langfristige, stabile Leistung innerhalb des Rohrleitungssystems.
2. Überlegene korrosionsbeständige Scheiben
Die Doppelscheiben sind aus **CF8M (Edelstahl AISI 316)** gefertigt, der im Vergleich zu Edelstahl 304 eine überlegene Korrosionsbeständigkeit gegen Chloride und eine Vielzahl von Chemikalien bietet und die Lebensdauer unter anspruchsvollen Bedingungen erheblich verlängert.
3. Kompaktes und effizientes Wafer-Design
Die Wafer-Bauweise spart Platz und Gewicht. Die Installation erfolgt mithilfe von Durchgangsschrauben direkt zwischen den Rohrleitungsflanschen, sodass keine zusätzlichen Flanschmuttern erforderlich sind und die Installationszeit und -kosten erheblich reduziert werden.
4. Zuverlässige Rückflussverhinderung
Das federunterstützte Doppelplatten-Design gewährleistet eine schnelle Reaktion und einen dichten Verschluss, verhindert effektiv Wasserschläge, reduziert Stöße und Geräusche im System und schützt vorgeschaltete Geräte.

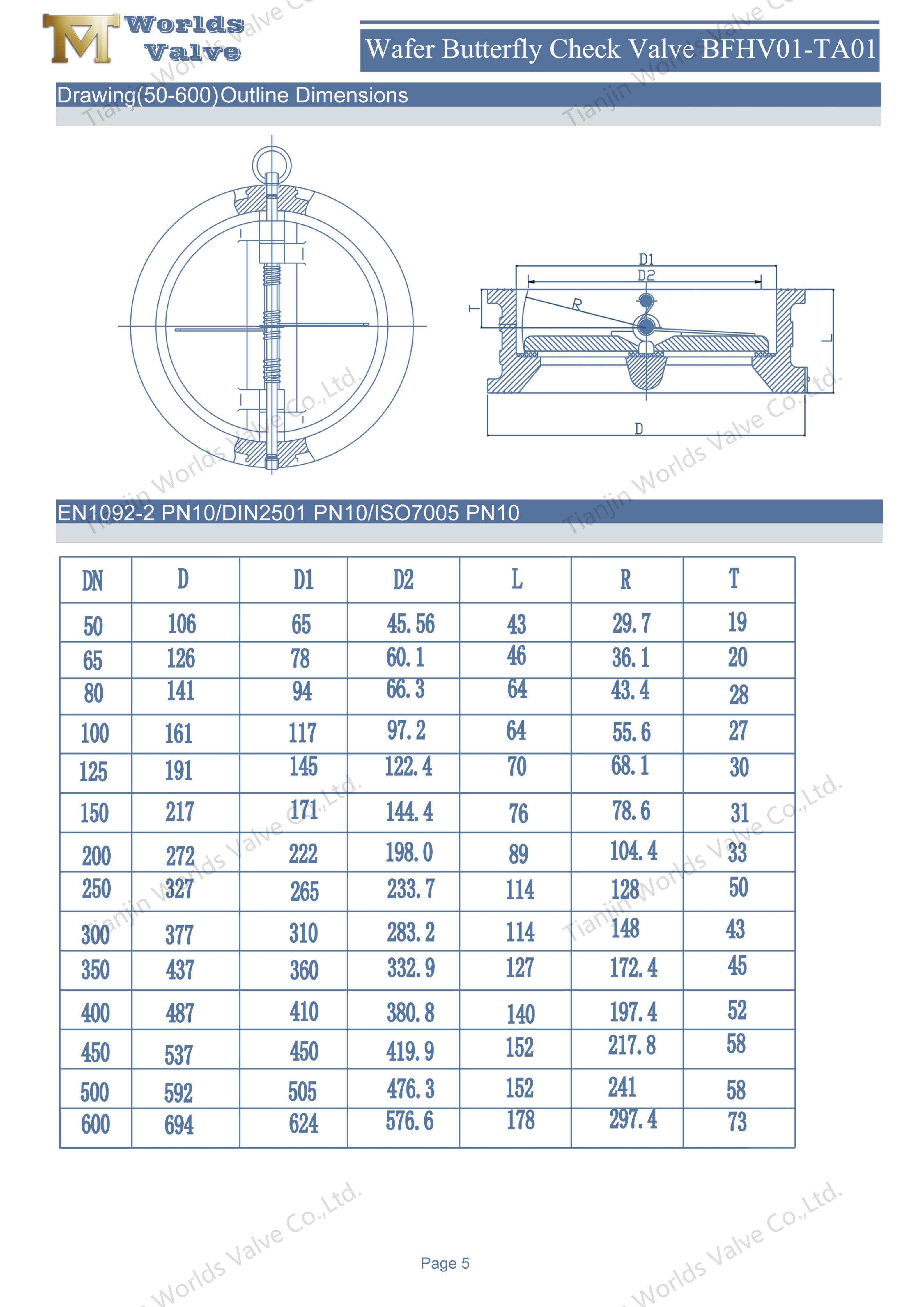

Parameter | Spezifikation |
Modell | BFHV01-TA01 |
Größen | DN50-DN600 |
Flanschdruck | PN10 PN16 150 Pfund JIS10K AS "D" "E" |
Design | DIN3356 GB/T12236 |
Testen | ISO5208 |
Von Angesicht zu Angesicht | DIN3202 ISO5752 |
Körpermaterial | CI DI WCB SS |
Scheibe | DI WCB SS AL-B |
Seat | NBR EPDM FKM CR NR CSM |
1. Professionelle Herstellung und Qualitätskontrolle: Wir sind auf die Herstellung von Industrieventilen spezialisiert und verfügen über umfangreiches Know-how in der Verarbeitung von Materialien wie GGG40 und CF8M. Unser strenges Qualitätskontrollsystem stellt sicher, dass jedes Ventil während des gesamten Prozesses, vom Rohmaterial bis zum fertigen Produkt, den Designspezifikationen entspricht.
2. Flexible Produktion und Anpassung: Wir bieten nicht nur Standardprodukte, sondern auch flexible, maßgeschneiderte Lösungen basierend auf spezifischen Kundenanforderungen hinsichtlich Abmessungen, Materialien, Druckstufen und mehr.
3. Zuverlässige Compliance: Unsere Herstellungsprozesse und Produkte können je nach Kundenwunsch an relevante internationale und Industriestandards angepasst werden.
Kommunale und industrielle Wasserversorgungsnetze
Wasser- und Abwasseraufbereitungsanlagen
Bau von HVAC-Systemen
Industrielle Kühlwasserkreisläufe
Brandschutzsysteme
Wir sind bestrebt, zuverlässige und kostengünstige Ventillösungen anzubieten. BitteKontaktieren Sie uns für detaillierte technische Daten, Zeichnungen oder Beratung für Ihr spezifisches Projekt.
