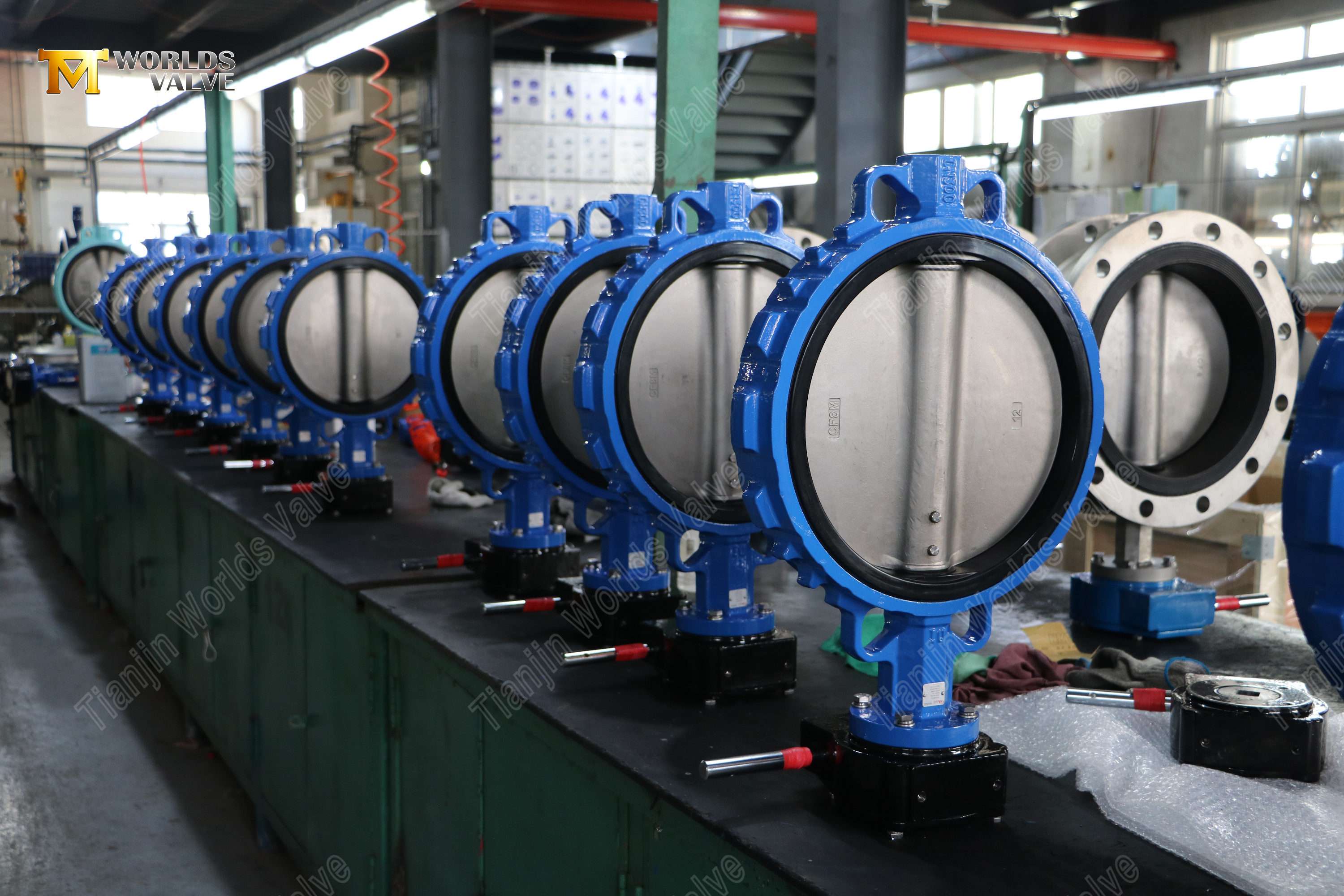

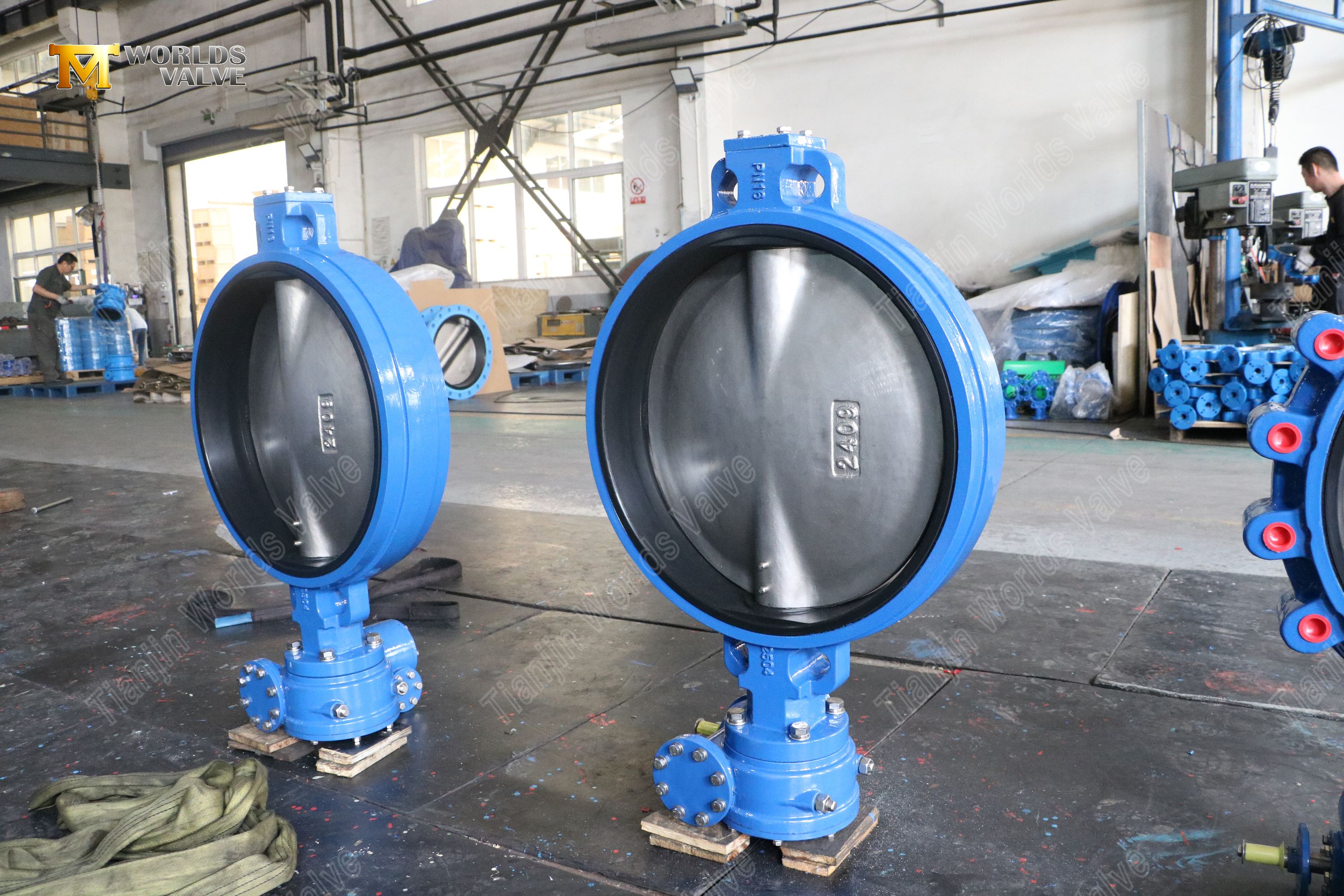

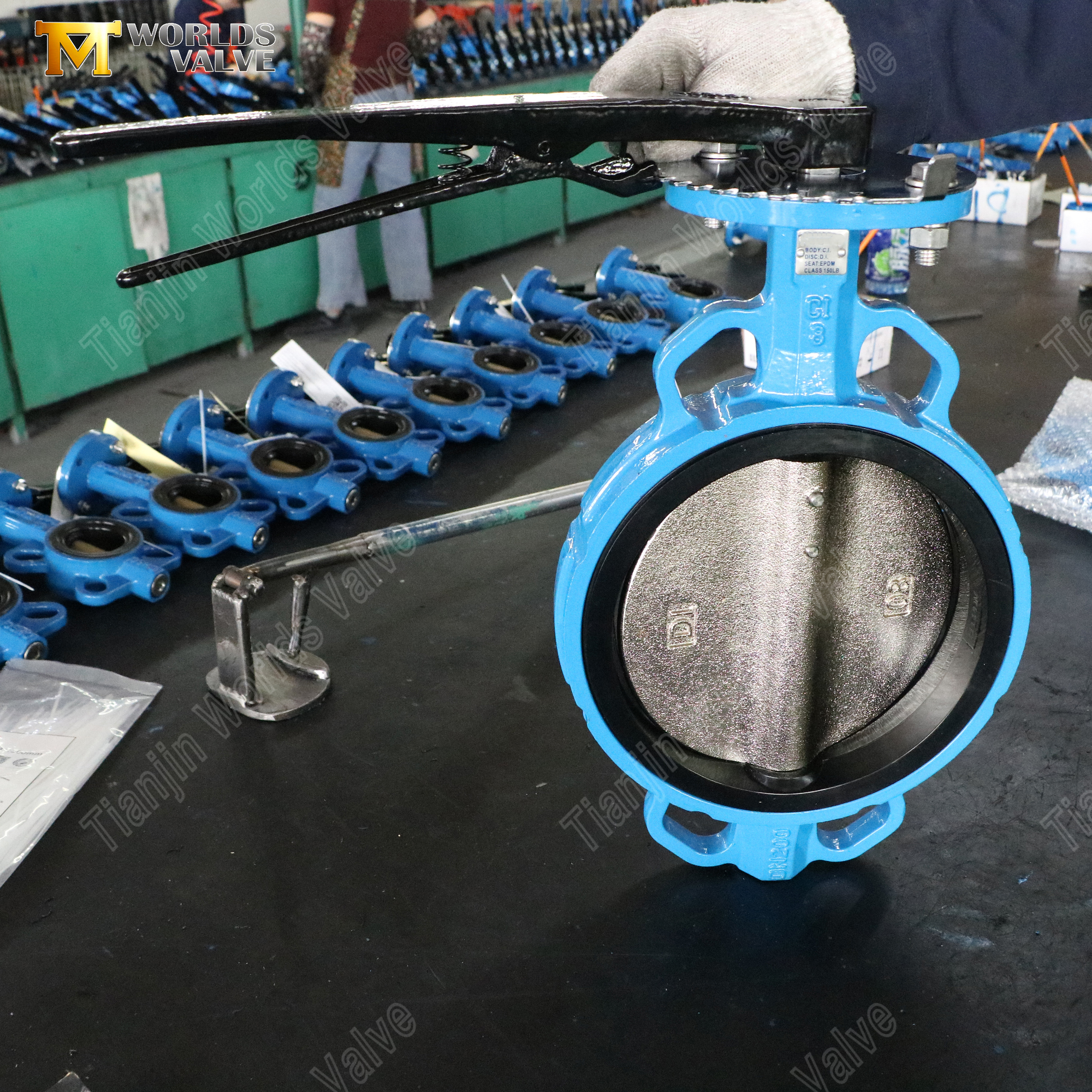

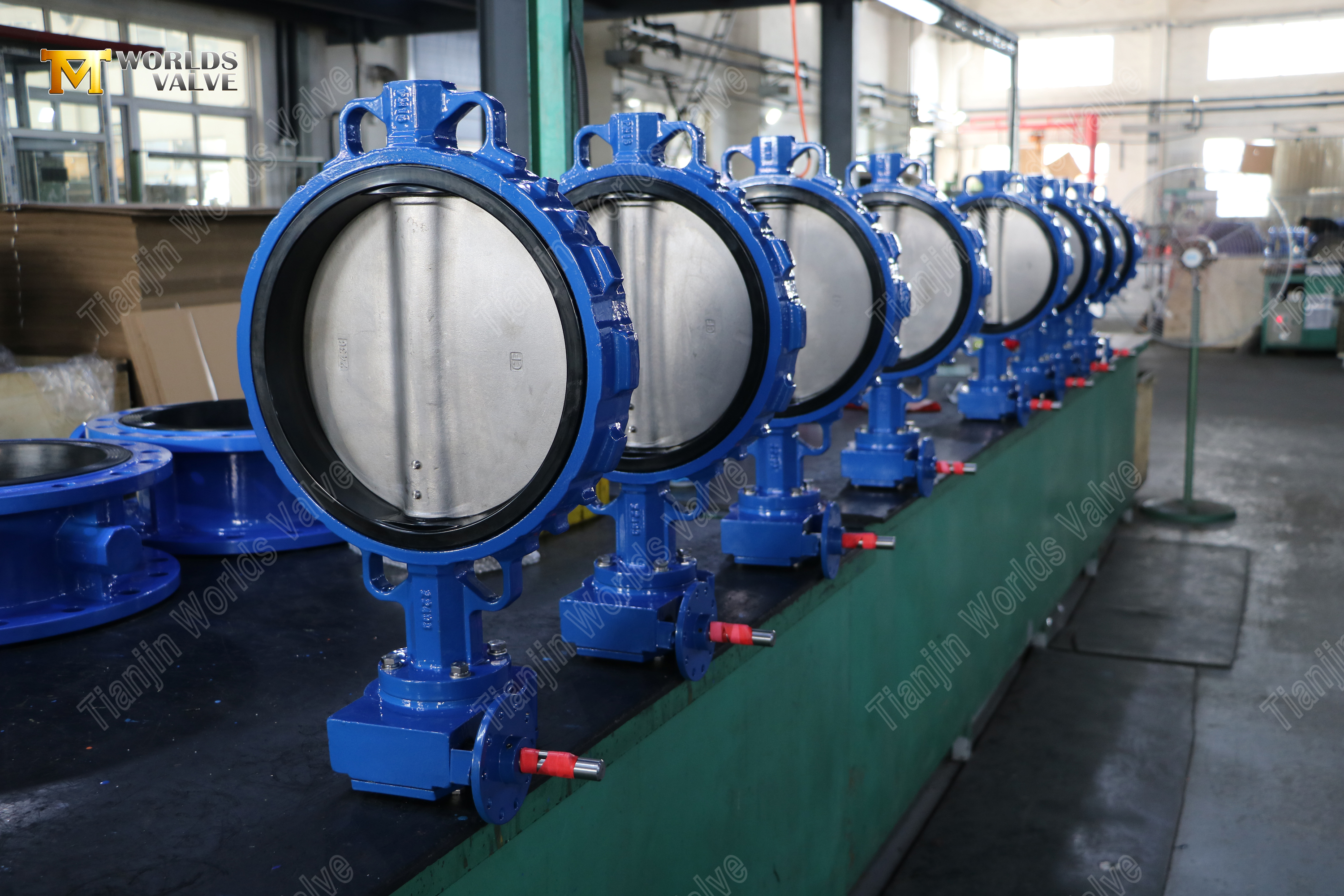

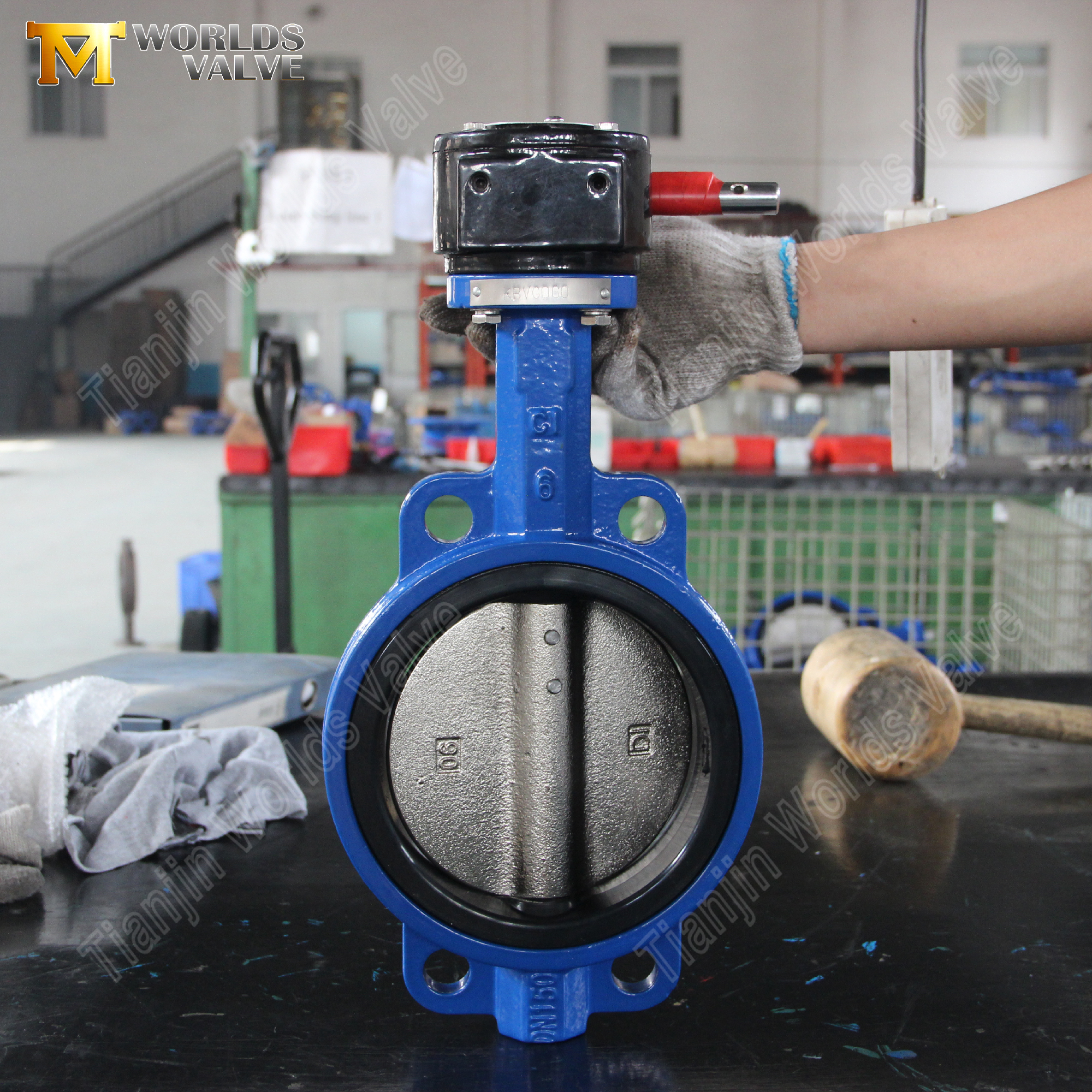

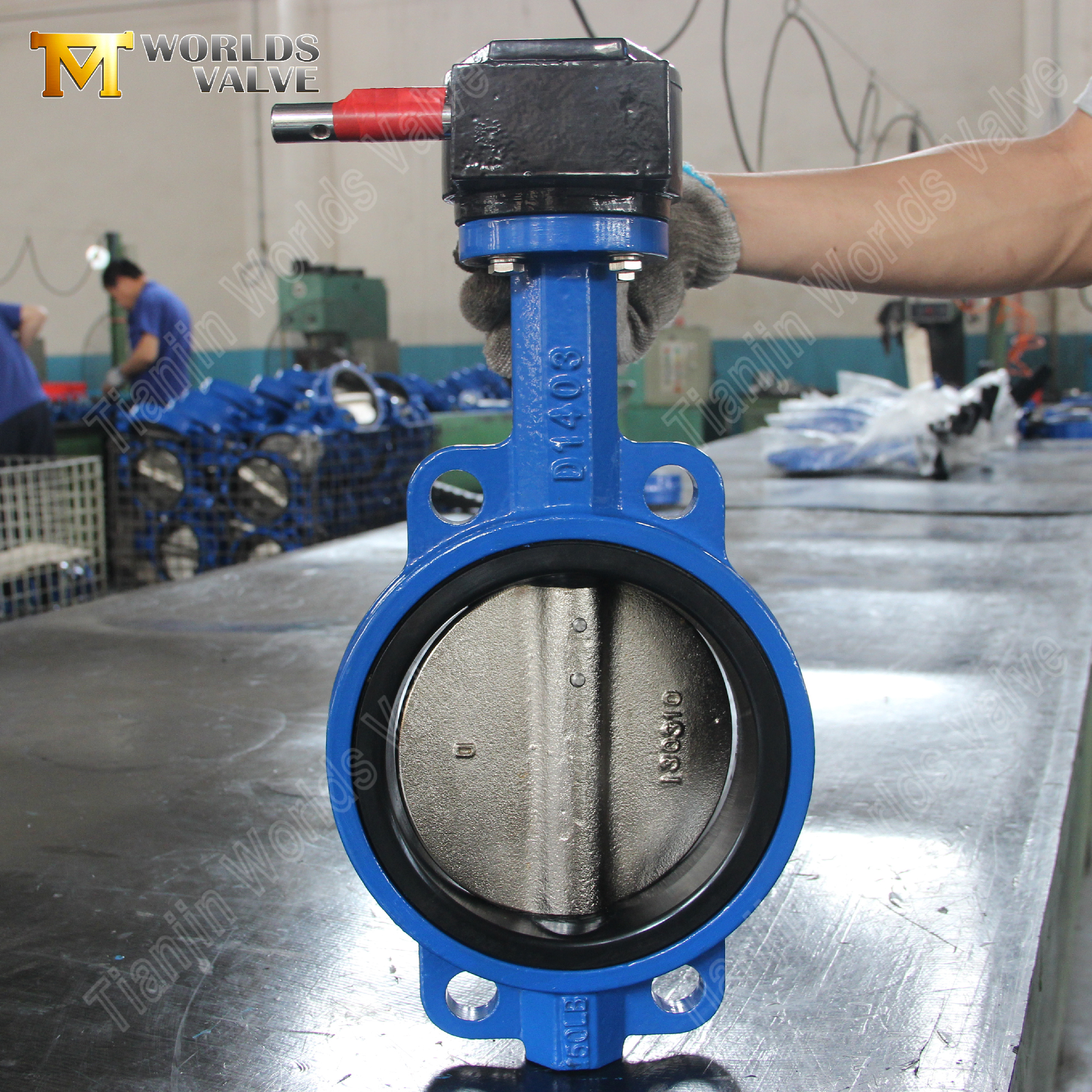

Tianjin Worlds Valve Co., Ltd. bietet eine einfache, zuverlässige Wafer-Absperrklappe, die für den allgemeinen Ein-/Aus-Betrieb in Wasser-, HVAC- und Niederdruck-Industrieanwendungen konzipiert ist. Dieses klassische Modell verfügt über ein Gehäuse aus Sphäroguss, einen harten Stützsitz (nicht austauschbar), einen Hebelgriff für den manuellen Betrieb und eine Scheibe, die mit Stiften am Schaft befestigt ist.
Der Ventilkörper ist aus Sphäroguss GGG40/500-7 gegossen und zur Korrosionsbeständigkeit mit einer dauerhaften Epoxidbeschichtung beschichtet. Der Sitz besteht aus einer harten Stützkonstruktion – das Elastomer (typischerweise EPDM) wird vollständig von einer starren, in den Körper eingeformten Stütze gestützt. Diese Konstruktion verhindert, dass der Sitz unter Druck herausquillt oder sich verformt, und sorgt so für einen gleichmäßigen, blasendichten Abschluss.
Die Scheibe wird mit Edelstahlstiften am Vorbau befestigt. Diese Stiftverbindung sorgt für eine positive Drehmomentübertragung, ohne auf Reibung oder Keilnuten angewiesen zu sein, und stellt sicher, dass die Scheibe auch bei wiederholtem Radfahren nicht auf dem Vorbau verrutscht.
Mit einem manuellen Hebel kann der Bediener den Durchfluss öffnen, schließen oder teilweise drosseln. Der Hebel dient auch als klare visuelle Positionsanzeige – parallel zum Rohr zeigt „offen“ und senkrecht „geschlossen“ an.
Dieses Ventil ist in Größen von DN50 bis DN3000 mit Druckstufen bis PN10, PN16 oder Klasse 150 erhältlich und ein kostengünstiges Arbeitstier für Wasserleitungen, Pumpenisolierung, Bewässerung und Gebäudetechnik.

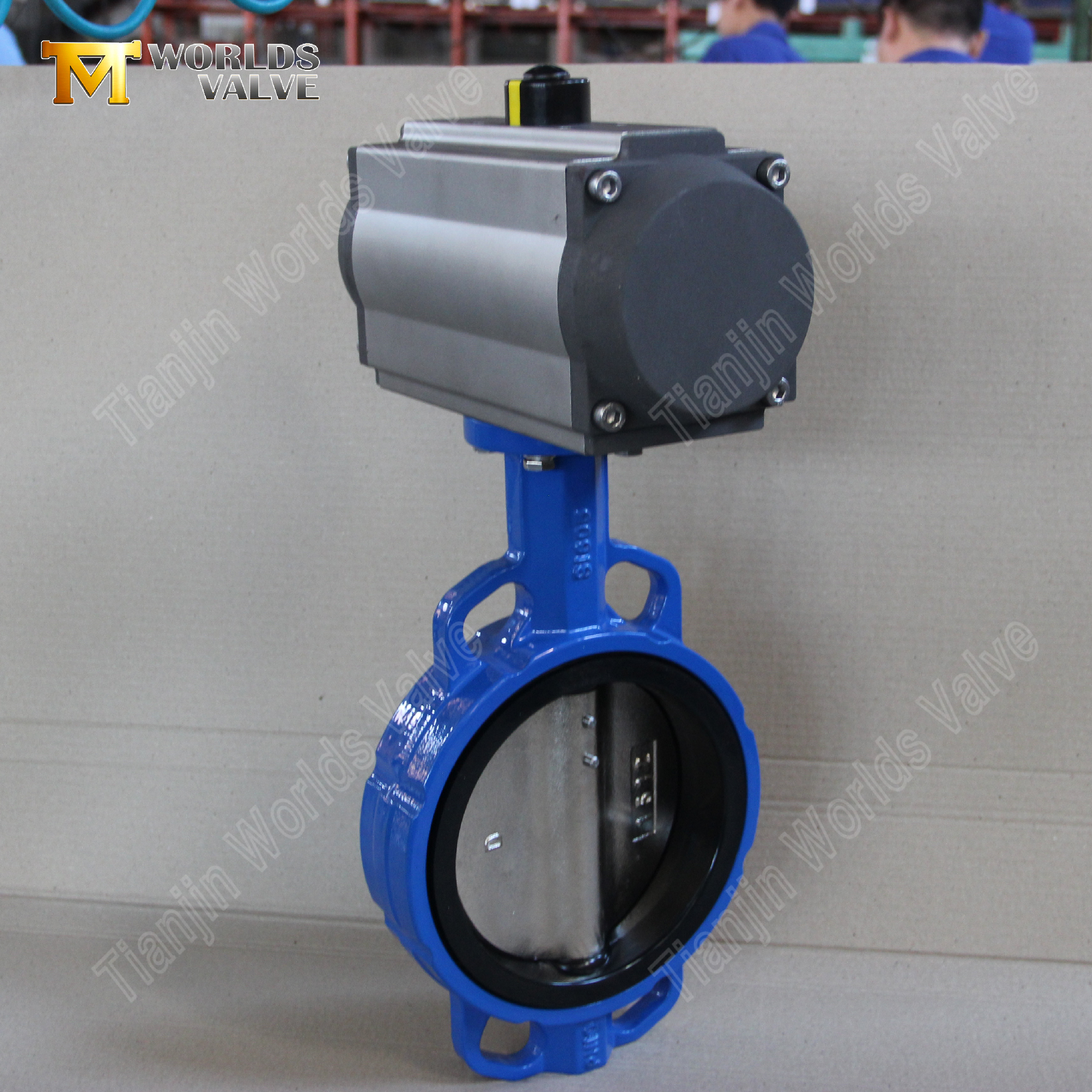

Als vertrauenswürdiger OEM-Hersteller mit Sitz in China produzieren wir dieses Ventil streng nach Kundenspezifikation – Größe, Druckstufe, Flanschbohrung, Epoxidfarbe und optionale Betätigungselementmontage (ISO 5211-Oberflansch) sind alle anpassbar.

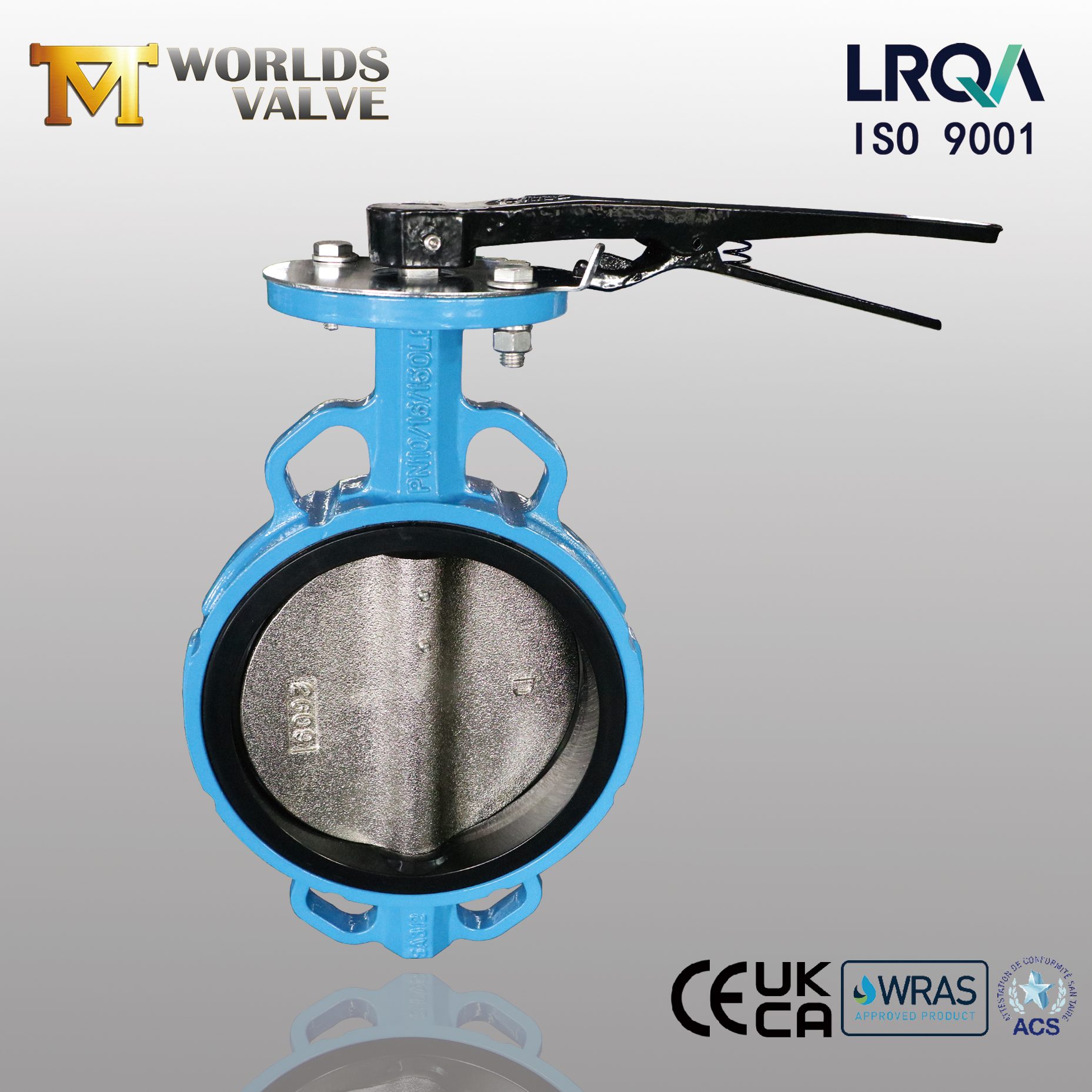

Wafer-Absperrklappe | Körper aus duktilem Eisen | Harter Rücksitz (nicht austauschbar) | Hebelbetätigt | Pin-gesicherte Disc
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

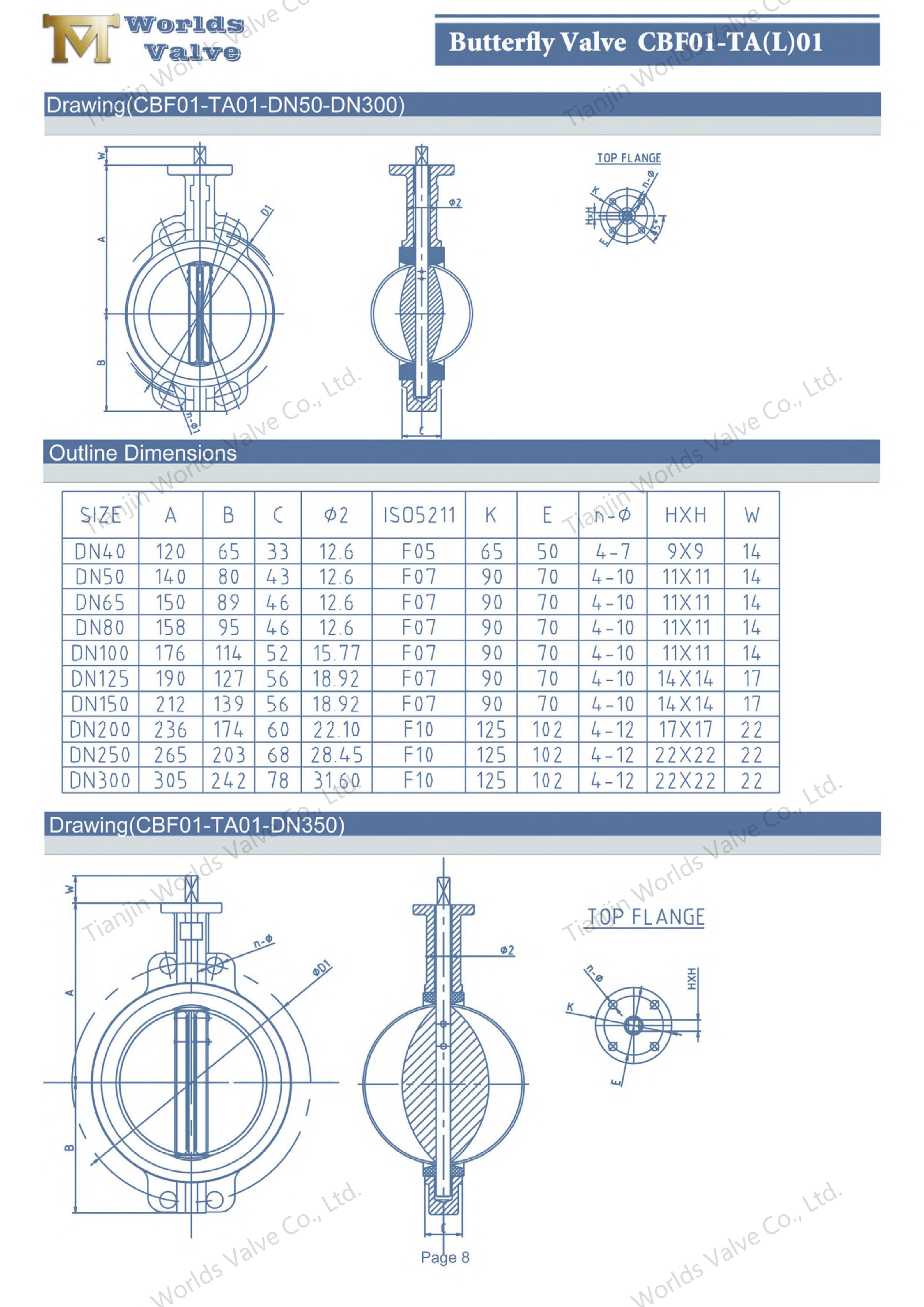

CBF01-TA01 – Produktkatalog
1. Harter Rücksitz für zuverlässige Abdichtung
Der EPDM-Sitz ist mit einer starren Metall- oder Kunststoffunterlage geformt, die ein Extrudieren unter Druck verhindert.
Bietet auch nach Tausenden von Betriebszyklen eine gleichmäßige, blasendichte Absperrung.
Hinweis: Der Sitz ist nicht austauschbar und für eine lange Lebensdauer konzipiert, sodass keine Wartung vor Ort erforderlich ist.
2. Stiftgesicherte Scheibe für positive Drehmomentübertragung
Die Scheibe wird je nach Ventilgröße mit einem oder zwei Edelstahlstiften am Schaft befestigt.
Beseitigt das Risiko, dass sich die Bremsscheibe löst oder auf dem Vorbau verrutscht – ein häufiges Problem bei Keilwellen- oder Reibungsverbindungen.
Vereinfacht die Montage und gewährleistet eine zuverlässige Drehmomentübertragung über die gesamte Lebensdauer des Ventils.
3. Sphärogussgehäuse mit Epoxidbeschichtung
GGG40-Sphäroguss bietet hohe Festigkeit, Schlagfestigkeit und langfristige Haltbarkeit.
Die Epoxidbeschichtung (Standarddicke 250 µm, jede RAL-Farbe verfügbar) bietet hervorragenden Korrosionsschutz.
Das kompakte Wafer-Design spart Bauraum und reduziert das Gesamtgewicht.

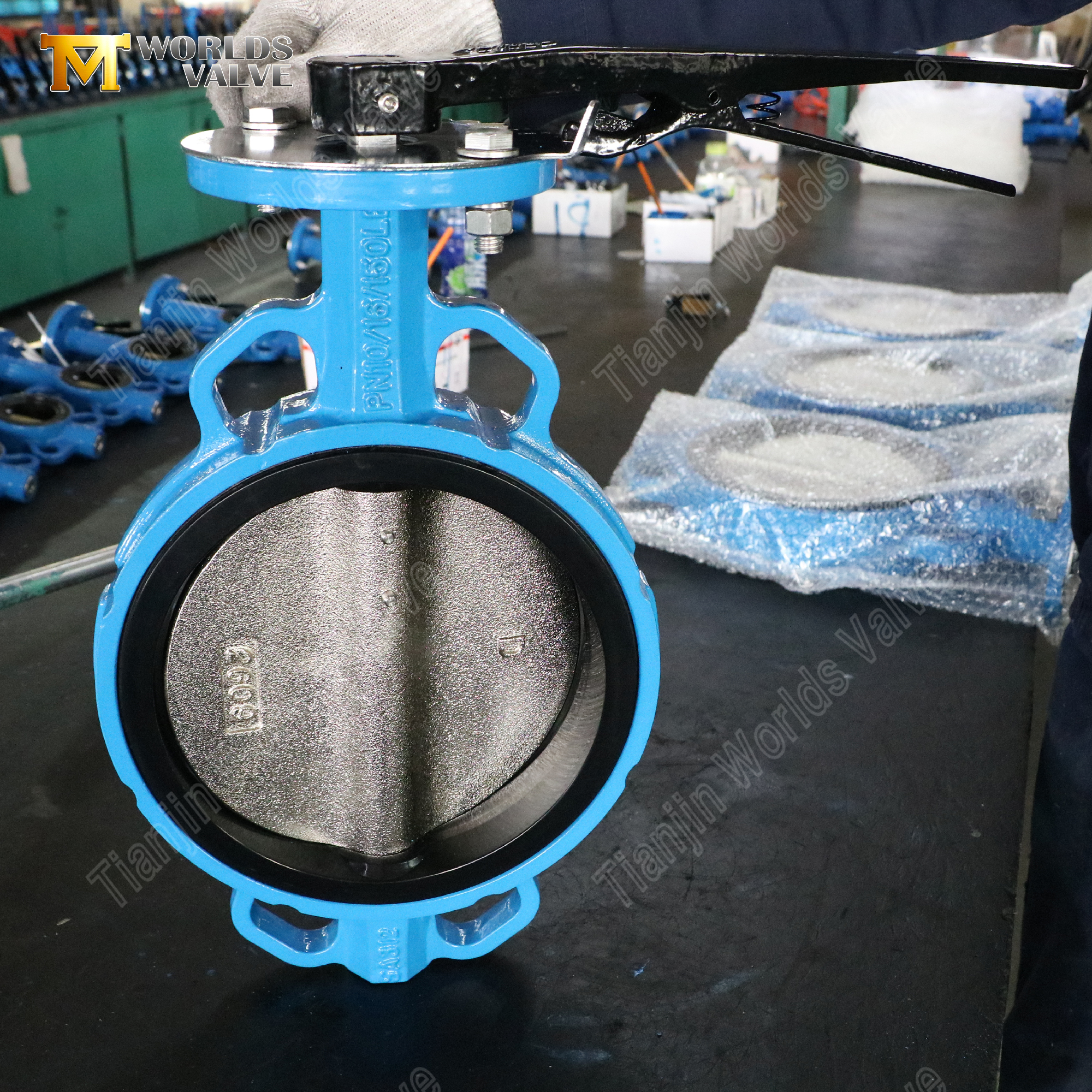

4. Hebelbedienung mit Drosselfunktion
Intuitive visuelle Anzeige: Der Handhebel zeigt die Ventilposition deutlich auf einen Blick an – parallel zum Rohr bedeutet offen, senkrecht bedeutet geschlossen. Es sind keine externen Indikatoren erforderlich.
Einfache Ein-/Aus-Steuerung: Der Hebel ermöglicht eine schnelle 90-Grad-Drehung für schnelles Öffnen und Schließen, wobei unter normalen Druckbedingungen nur minimale Handkraft erforderlich ist.
Grundlegende Durchflussregulierung: Die Verriegelungsplatte am Hebel ermöglicht die Fixierung der Scheibe in Zwischenwinkeln und bietet so eine einfache Drosselmöglichkeit zur Durchflussregulierung.
Parameter | Verfügbare Optionen |
Ventiltyp | Wafer-Absperrklappe (CBF01-TA01) |
Nenngröße | Verfügbare Größen (DN50-DN3000) |
Scheibenmaterial | Sphäroguss |
Sitztyp | Hartes Backup-EPDM (nicht austauschbar) |
Sitzmaterial | EPDM, NBR oder Viton (vom Kunden ausgewählt) |
Körpermaterial | Sphäroguss (mit Epoxidbeschichtung); WCB, CF8, CF8M ebenfalls erhältlich |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | Benutzerdefiniert (PN10, PN16, Klasse 150 usw.) |
Oberer Flansch | ISO 5211 (vom Kunden ausgewählt) |
Temperaturbereich | Hängt vom gewählten Sitzmaterial ab |
Typische Medien | Meerwasser, Sole, Chemikalien, Öl, Wasser usw. |
1. Wir fertigen Ventile streng nach Kundenspezifikation und geben gleichzeitig professionelle Empfehlungen zur Materialauswahl und Installation, um eine optimale Leistung sicherzustellen.
2. Unsere Erfahrung mit Stiftscheibenkonstruktionen und harten Rücksitzen gewährleistet langfristige Zuverlässigkeit in Wasser- und allgemeinen Serviceanwendungen.
3. Bei jeder Bestellung wird eine vollständige Dokumentation einschließlich Materialzertifikaten und Prüfberichten bereitgestellt.
4. Unsere ISO 9001-zertifizierte Einrichtung unterstützt den weltweiten Export. Zertifizierungen wie CE, UKCA, WRAS und ACS sind auf Anfrage erhältlich.
Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser Team ist bereit, Ihre Projektanforderungen zu besprechen, technischen Support anzubieten und unsere Fertigungskapazitäten aus erster Hand zu demonstrieren.
