CBF02-TA01
OEM | ODM | WDS
| Menge: | |
|---|---|
Der Ventilkörper ist aus Sphäroguss GGG40/500-7 gegossen und zum äußeren Korrosionsschutz mit einer dauerhaften Epoxidbeschichtung beschichtet. Der PTFE-Sitz (Polytetrafluorethylen) ist vollständig beständig gegen nahezu alle Industriechemikalien und bietet eine selbstschmierende, antihaftbeschichtete Oberfläche, die das Betriebsdrehmoment reduziert und das Anhaften von Medien verhindert. Die CF8M-Scheibe (AISI 316) bietet eine hervorragende Beständigkeit gegen Lochfraß und allgemeine Korrosion, insbesondere in chloridhaltigen Umgebungen.
Ein Schneckengetriebeantrieb bietet einen hohen mechanischen Vorteil und macht den manuellen Betrieb selbst bei größeren Ventilgrößen (typischerweise ab DN200) reibungslos und mühelos. Das Getriebe ist selbsthemmend und hält die Scheibe sicher in jeder Position, ohne zu kriechen. Am Getriebegehäuse ist eine deutliche optische Positionsanzeige angebracht.
Das kompakte Wafer-Design ermöglicht die direkte Installation zwischen Standard-Rohrleitungsflanschen (EN 1092, ANSI B16.5 usw.) mithilfe von Durchgangsschrauben, wodurch Platz, Gewicht und Installationskosten gespart werden. Der obere Flansch kann bei Bedarf für die zukünftige Montage des Stellantriebs nach ISO 5211-Standards bearbeitet werden.
Dieses Ventil ist in Größen von DN50 bis DN600 (2″ bis 24″) mit anpassbaren Druckstufen (PN10, PN16, Klasse 150 usw.) erhältlich und eine zuverlässige Wahl für die chemische Verarbeitung, Petrochemie, Pharmazie, Wasseraufbereitung und andere korrosive Serviceanwendungen.
Als vertrauenswürdiger OEM-Hersteller mit Sitz in China produzieren wir dieses Ventil streng nach Kundenspezifikation. Gehäusematerial, Scheibenmaterial, Druckstufe, Flanschbohrung, Epoxidfarbe und Betätigungsoptionen sind alle anpassbar.

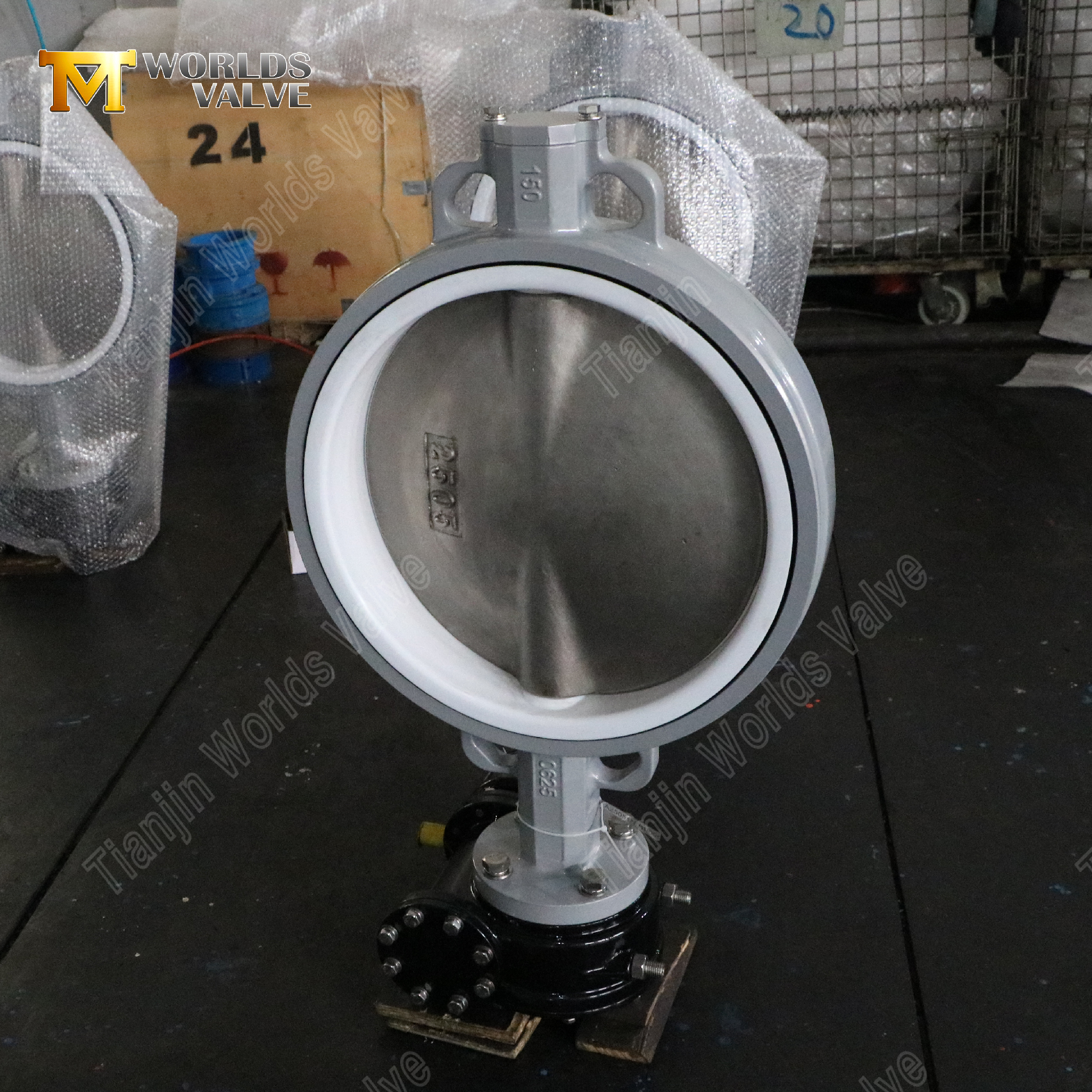

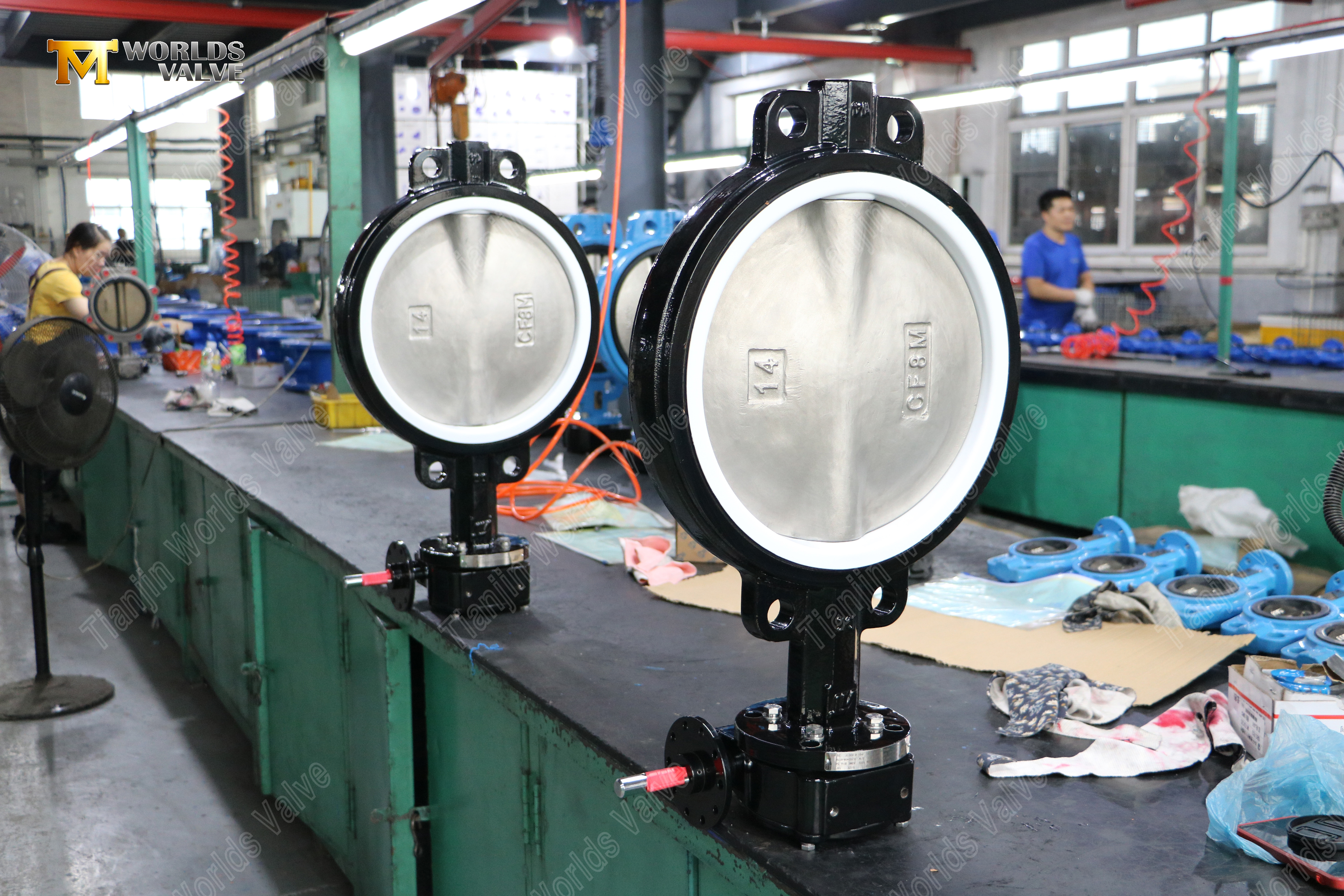

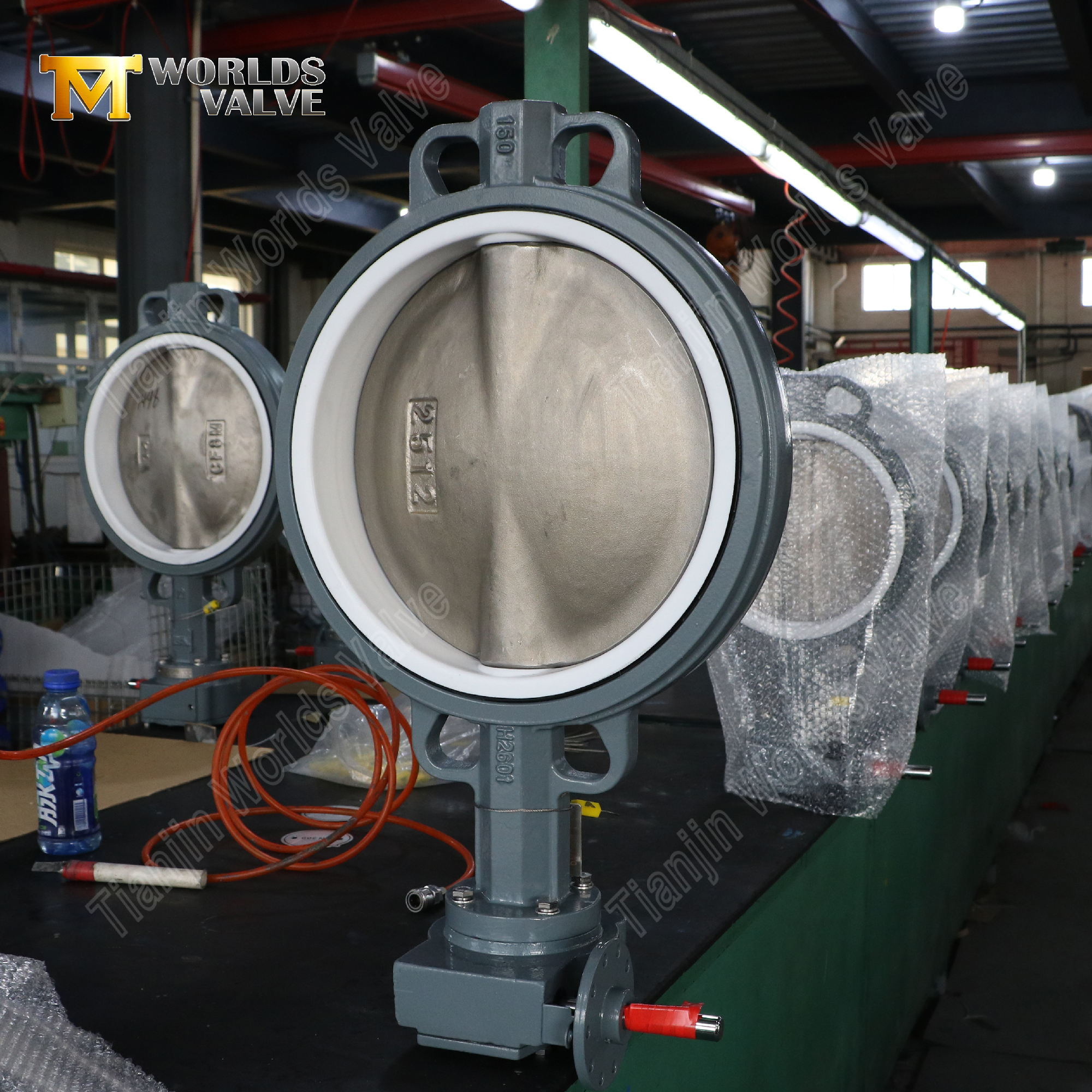

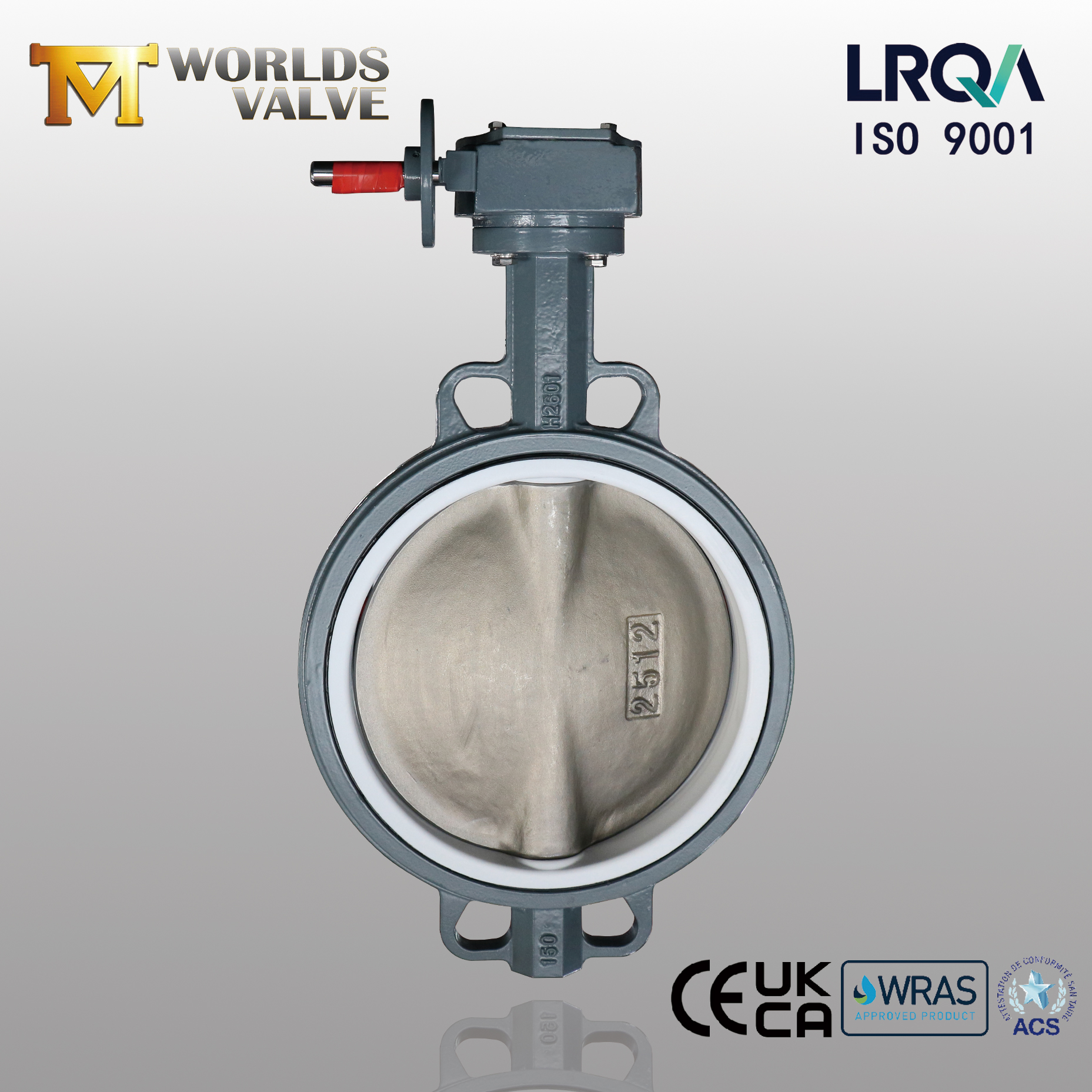

Wafer-Absperrklappe | Körper aus duktilem Eisen | PTFE-Sitz | CF8M-Scheibe | Getriebebetreiber
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF02-TA01 – Detaillierte Produktinformationen
1. PTFE-Sitz für überlegene chemische Beständigkeit und niedriges Drehmoment
PTFE ist gegenüber fast allen Säuren, Laugen, Lösungsmitteln und Oxidationsmitteln inert.
Die selbstschmierende Oberfläche reduziert das Betriebsdrehmoment und verhindert Medienansammlungen.
Bietet blasendichtes Absperren über einen weiten Temperaturbereich (-35℃ bis +200℃).

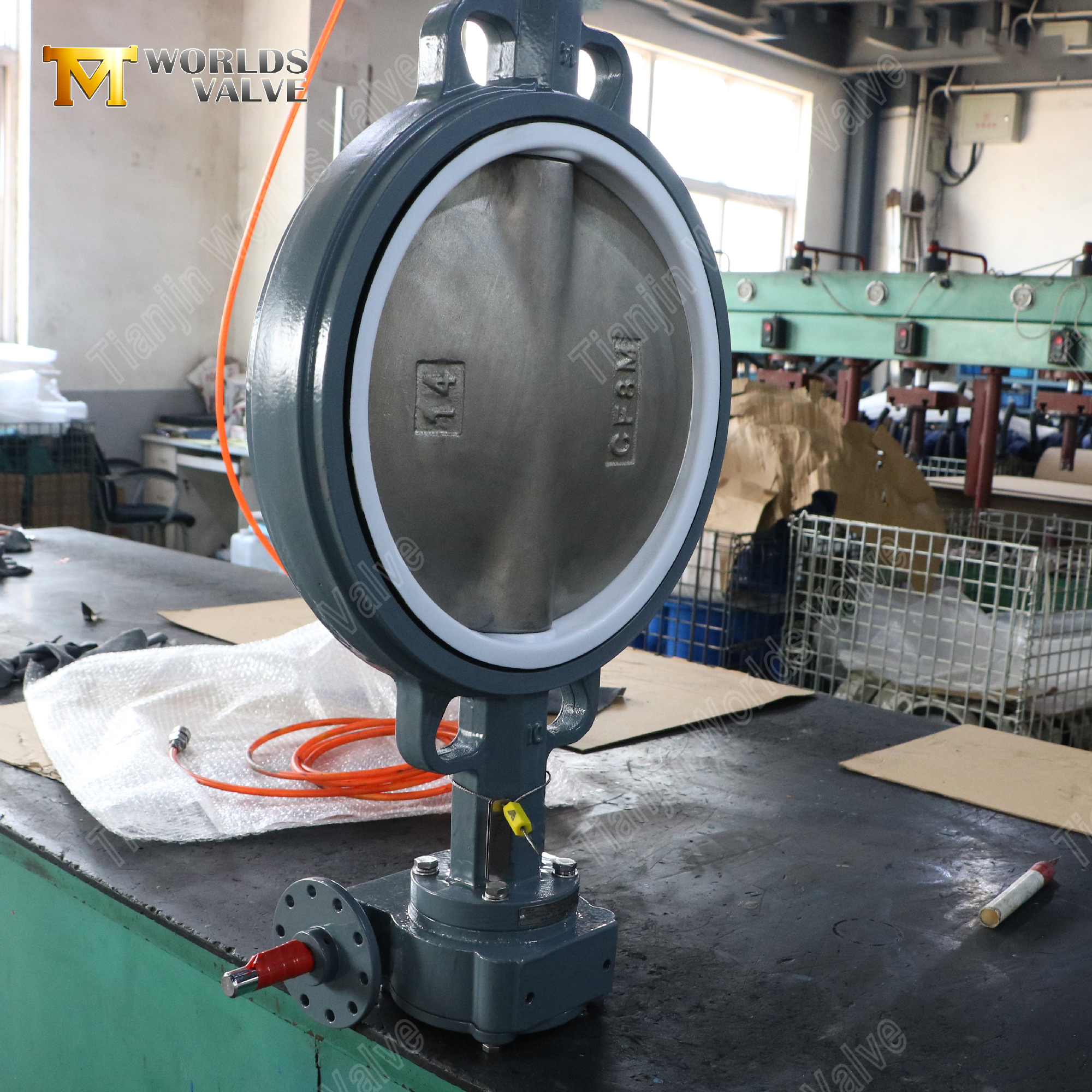

2. CF8M-Edelstahlscheibe für Korrosionsbeständigkeit
CF8M (AISI 316) bietet eine hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und allgemeine Korrosion.
Geeignet für Meerwasser, Sole, saure und chloridreiche Umgebungen.
Bietet eine lange Lebensdauer bei minimalem Wartungsaufwand.

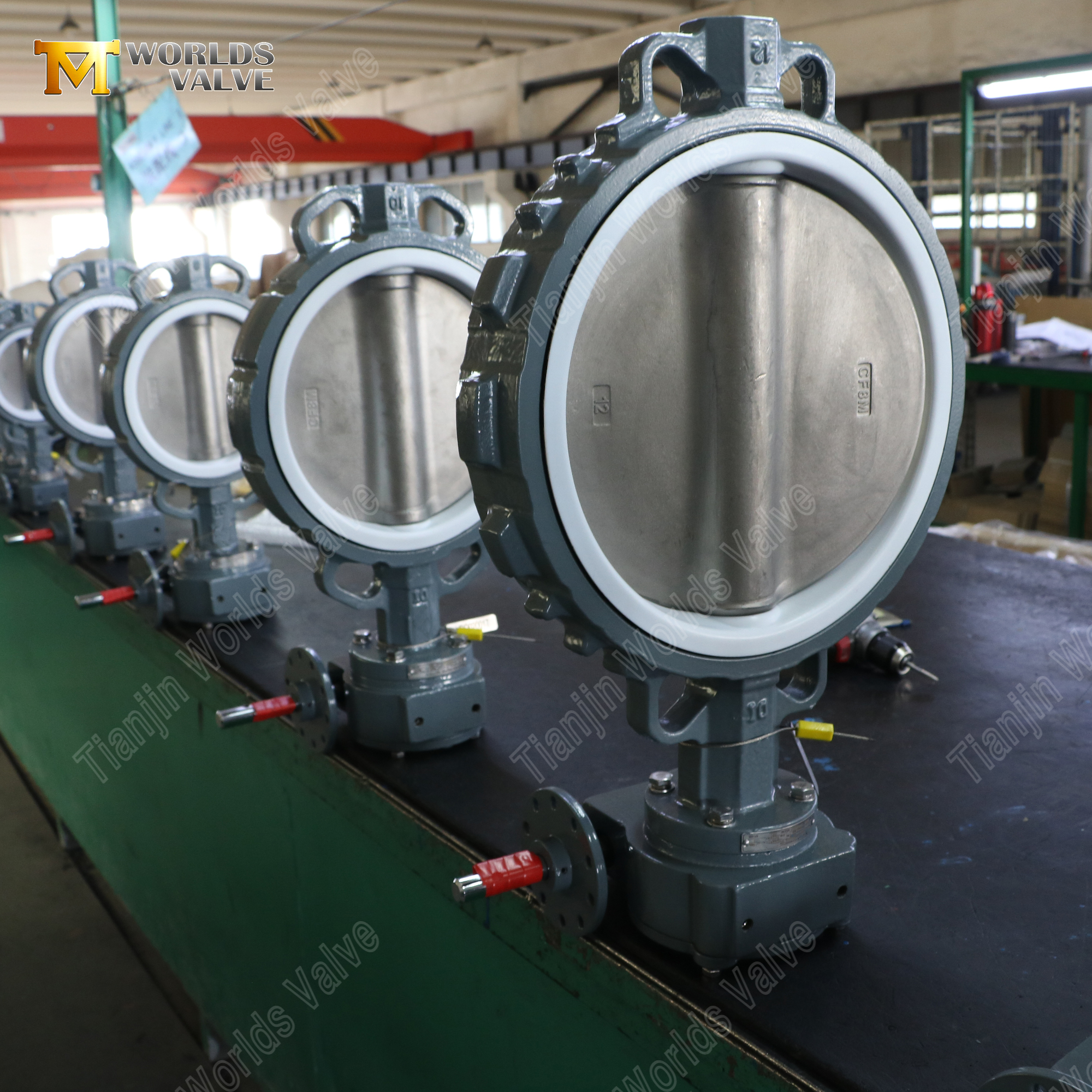

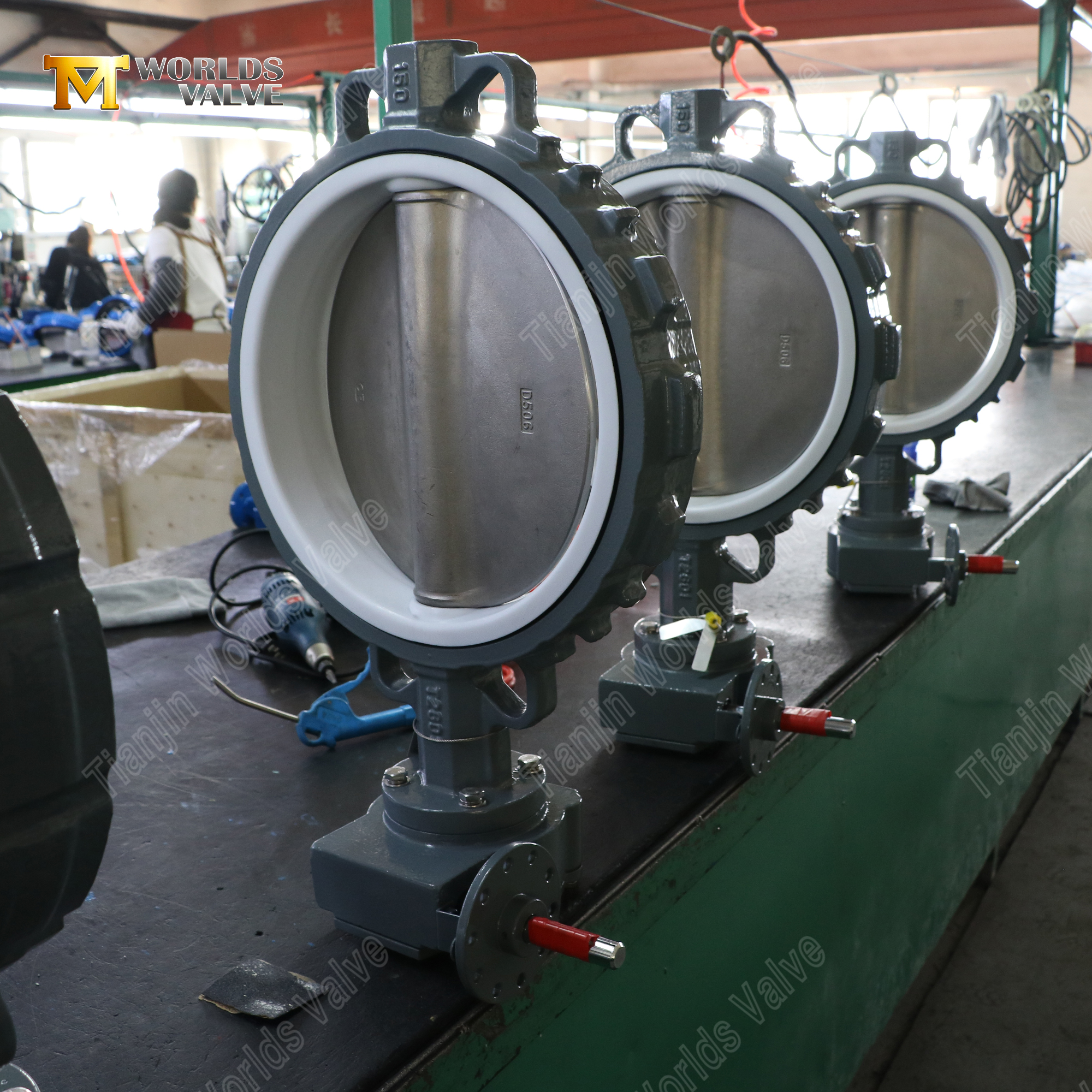

3. Schneckengetriebeantrieb für mühelosen und sicheren Betrieb
Hohes Übersetzungsverhältnis reduziert den manuellen Aufwand, ideal für größere Durchmesser oder höhere Drücke.
Selbsthemmender Mechanismus hält die Scheibe in jedem Winkel sicher, ohne zu verrutschen.
Die visuelle Positionsanzeige ermöglicht eine schnelle Statusüberprüfung.
4. Sphärogussgehäuse mit Epoxidbeschichtung
GGG40-Sphäroguss bietet hohe Festigkeit, Schlagfestigkeit und strukturelle Integrität.
Die Epoxidbeschichtung (Standard 250 µm, jede RAL-Farbe verfügbar) schützt vor äußerer Korrosion.
Das kompakte Wafer-Design spart Platz und Gewicht.
5. Anpassbare OEM-Flexibilität
Größenbereich DN50–DN600, Druckstufen PN10/PN16/Klasse 150.
Körper-, Scheiben- und Sitzmaterialien können je nach Kundenwunsch geändert werden.
Für die Stellantriebsmontage ist ein oberer Flansch nach ISO 5211 erhältlich.
Flanschnormen: EN 1092, ANSI B16.5, AS2129, JIS usw.

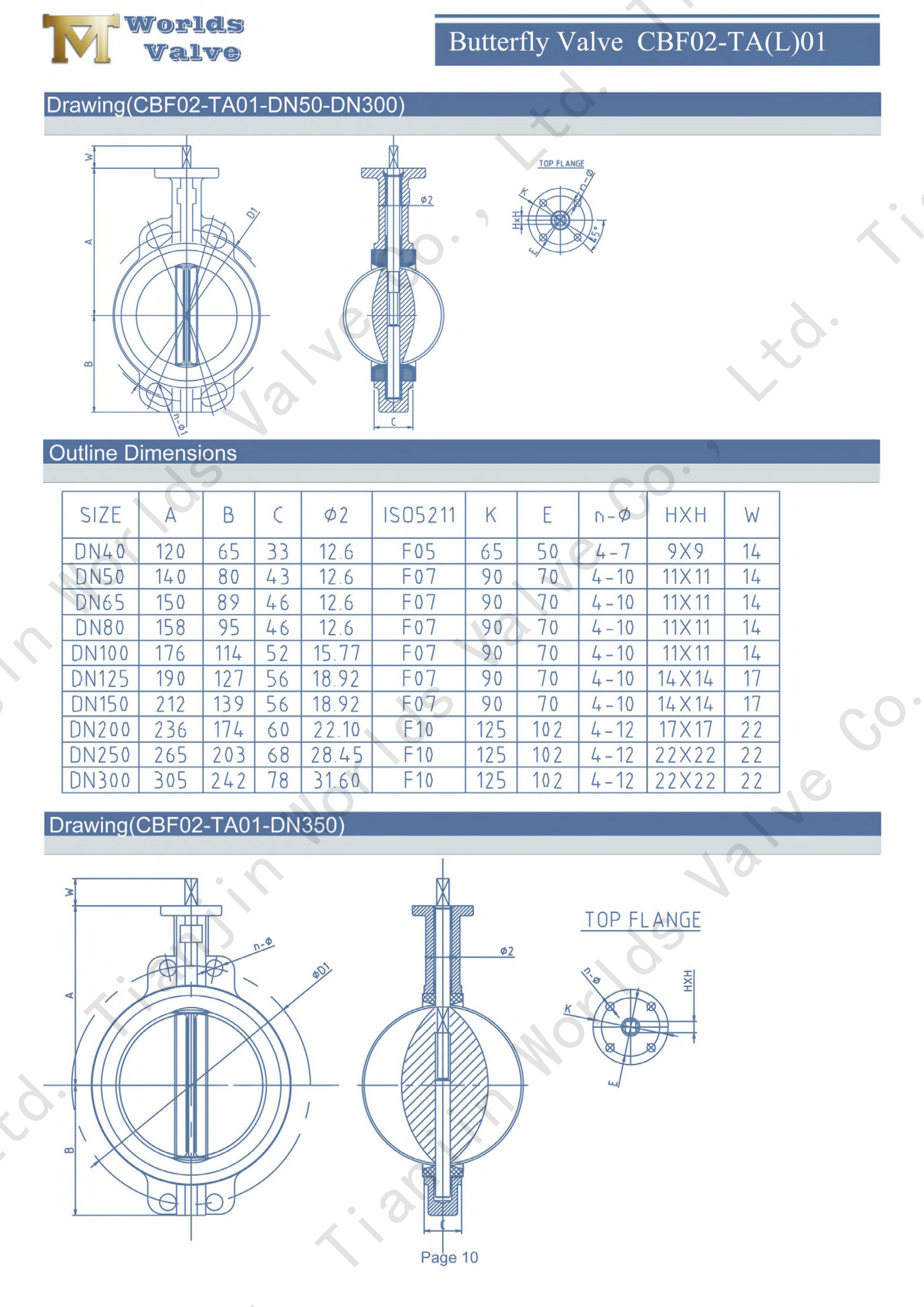

Parameter | Verfügbare Optionen |
Ventiltyp | Wafer-Absperrklappe (CBF02-TA01) |
Nenngröße | Verfügbare Größen (DN50-DN2000) |
Scheibenmaterial | CF8M (Edelstahl AISI 316) |
Sitzmaterial | PTFE |
Körpermaterial | Sphäroguss (mit Epoxidbeschichtung); WCB, CF8, CF8M ebenfalls erhältlich |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | PN10 / PN16 / Klasse 150 (anpassbar) |
Oberer Flansch | ISO 5211 optional für die Montage des Stellantriebs |
Temperaturbereich | -35℃~ +200℃ |
Anwendbare Medien | Säuren, Laugen, Lösungsmittel, Meerwasser, Sole, Reinstwasser, Chemikalien |
Wir fertigen Ventile streng nach Kundenspezifikation und geben gleichzeitig professionelle Empfehlungen zur Materialauswahl und Installation.
Unsere Erfahrung mit PTFE-Sitzventilen und CF8M-Scheiben gewährleistet die richtige Materialanwendung für korrosive und hochreine Anwendungen.
Zu jeder Bestellung erhalten Sie eine vollständige Dokumentation inklusive Materialzertifikaten und Prüfberichten.
Unsere ISO 9001-zertifizierte Einrichtung unterstützt den weltweiten Export. Zertifizierungen wie CE, UKCA, WRAS und ACS sind auf Anfrage erhältlich.
