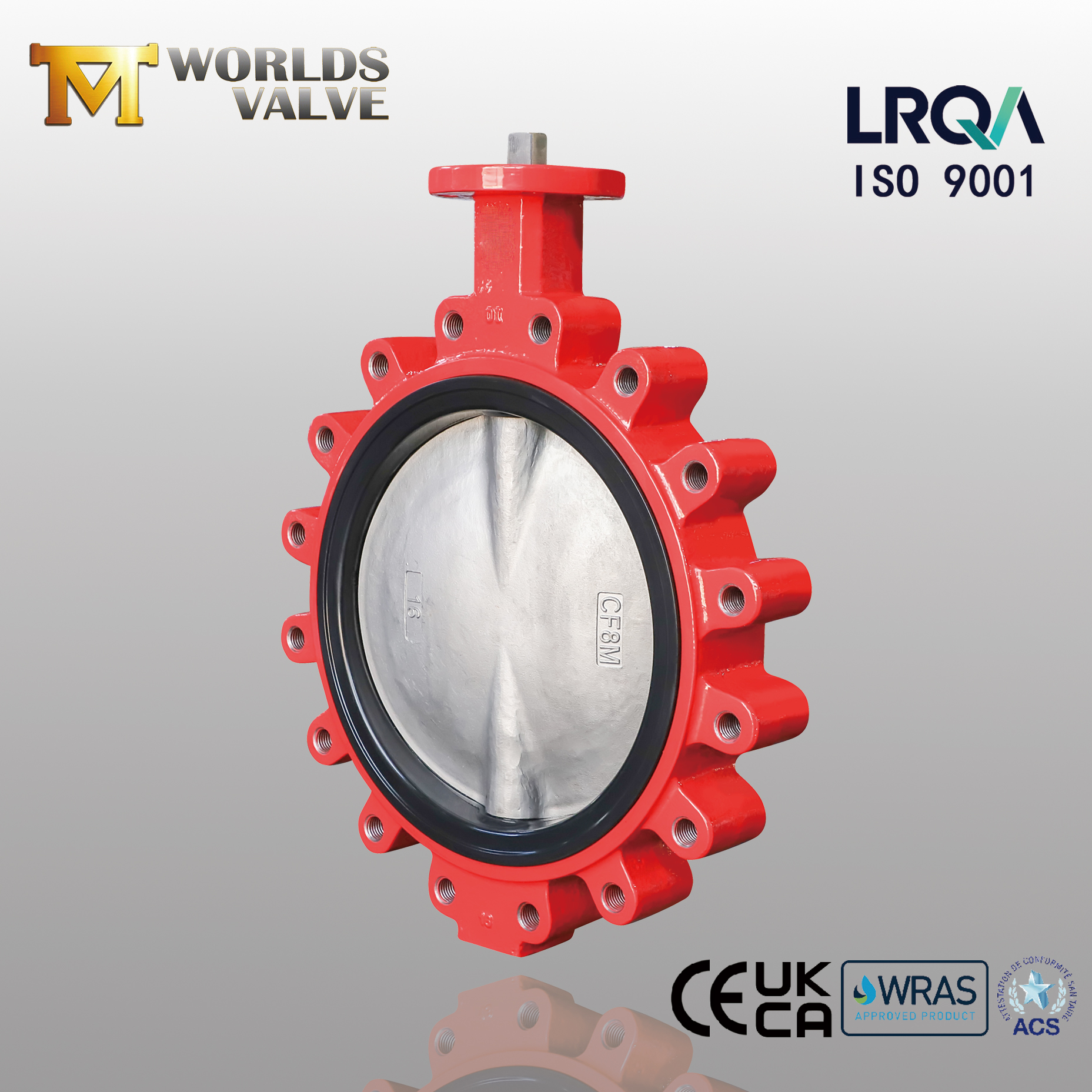

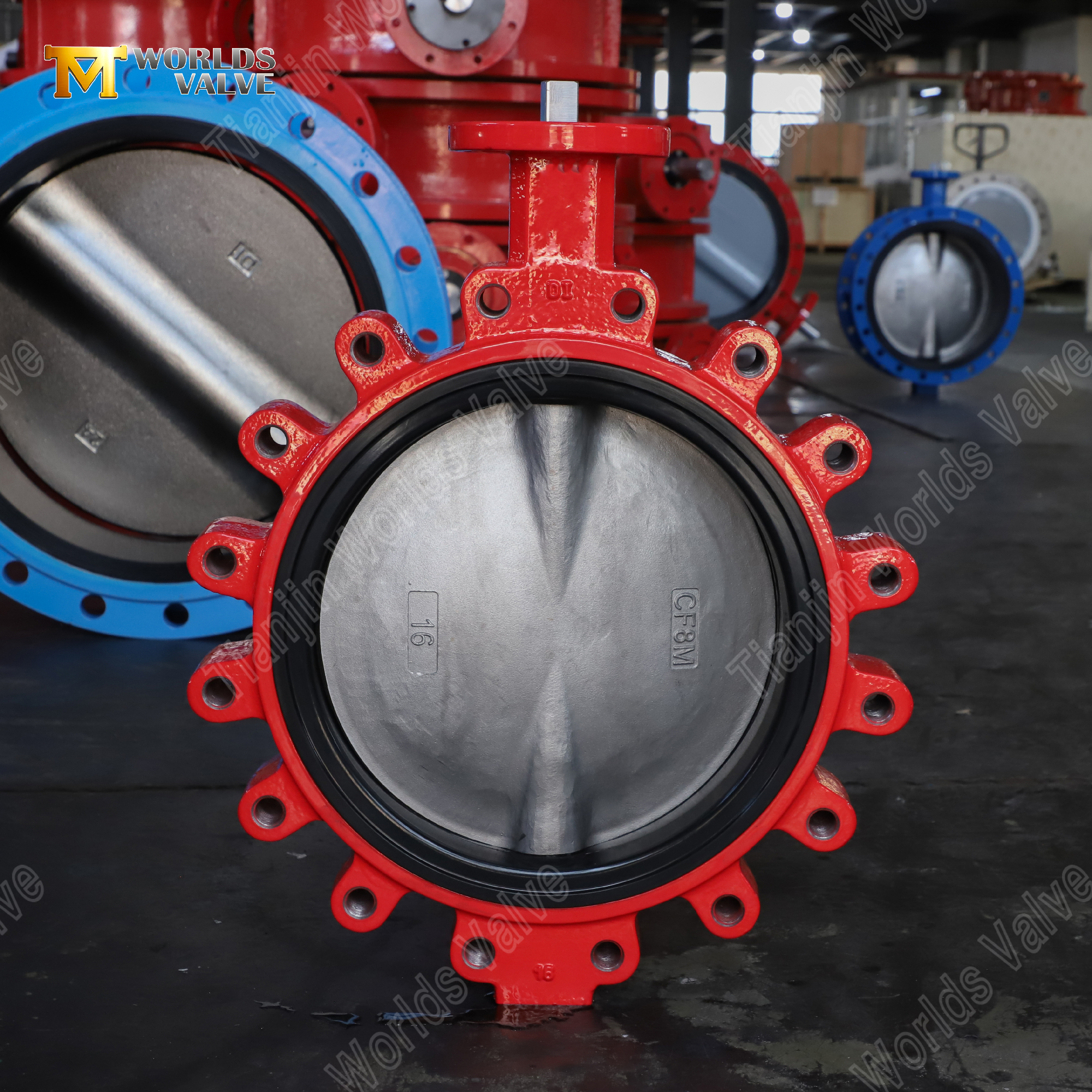

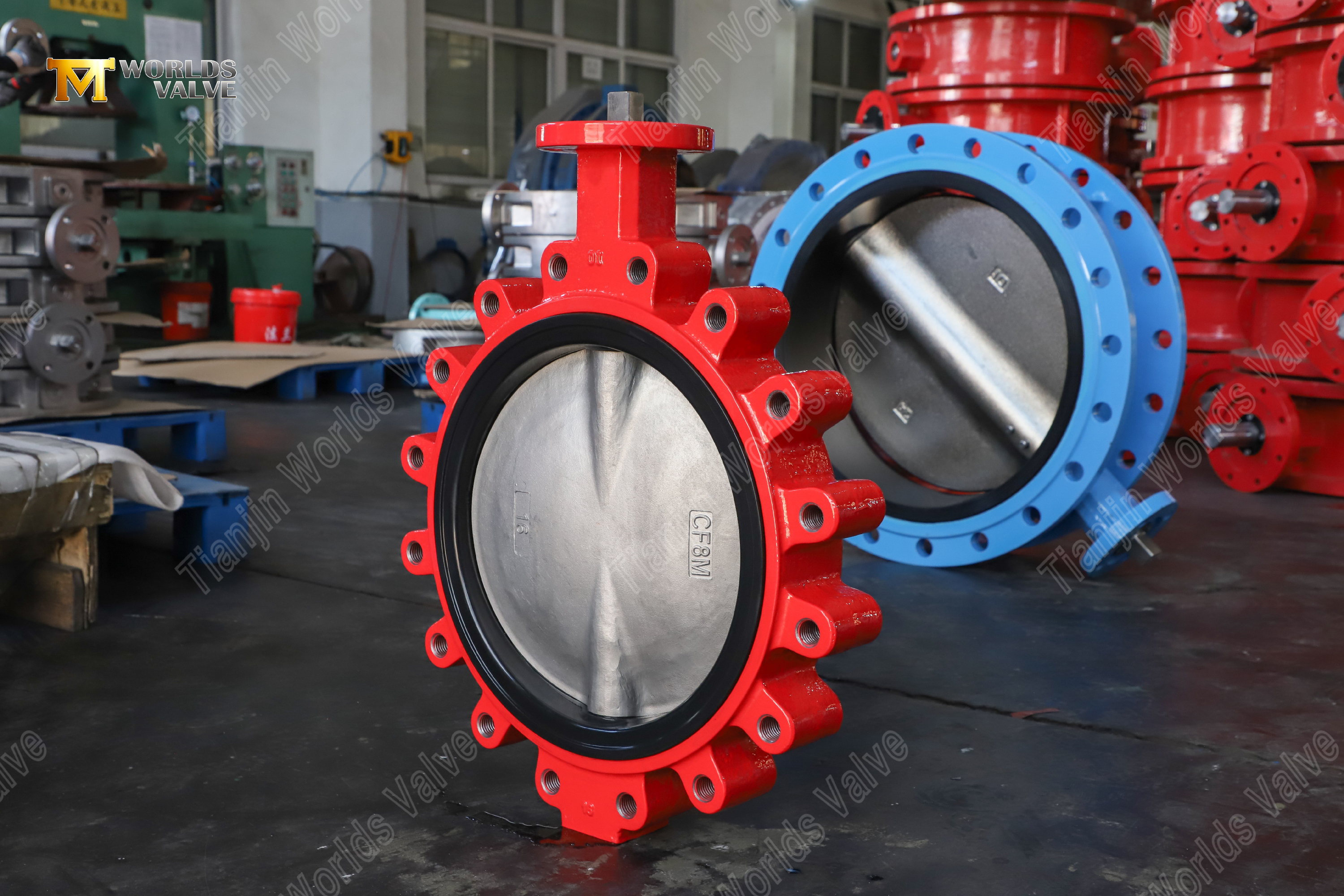

Absperrklappe mit Ansatz und austauschbarem EPDM-Sitz | DI-Körper CF8M-Scheibe | OEM-Lieferant

Einführung:

Tianjin Worlds Valve Co., Ltd. – ISO 9001-, CE-, UKCA- und WRAS-zertifizierter Hersteller

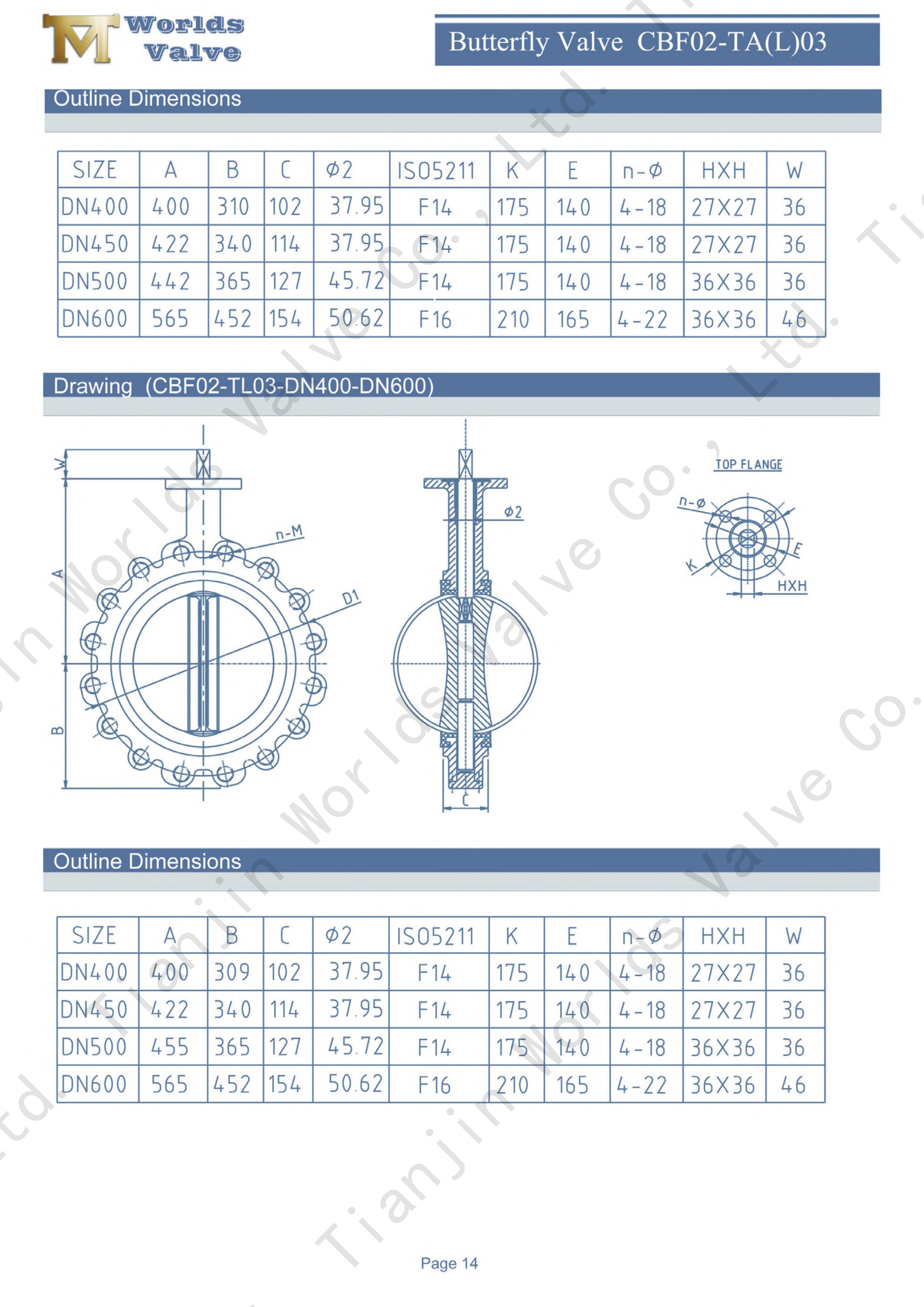

CBF02-TL03-Betriebs- und Wartungshandbuch HERUNTERLADEN

Hauptmerkmale und Vorteile:

1. Dead-End-Servicefähigkeit mit Gewindeösen-Design

Entwickelt für maximale Flexibilität bei der Installation und Systemisolierung.

• End-of-Line-Service: Dank der integrierten Gewindelaschen kann das Ventil direkt an einen einzelnen Flansch geschraubt werden, wodurch es als Sackgassen-Absperrstelle fungieren kann, ohne dass eine nachgeschaltete Flanschverbindung erforderlich ist.

• Vereinfachte Wartung: Im Gegensatz zu Wafer-Ventilen, die zum Ausbau eine vollständige Abschaltung des Systems erfordern, ermöglicht diese Laschenkonstruktion die Demontage einer Seite der Rohrleitung, während das Ventil auf der gegenüberliegenden Seite sicher verschraubt bleibt, wodurch Betriebsunterbrechungen minimiert werden.

• Sichere Installation: Die Schraubverbindung bietet eine hervorragende mechanische Stabilität und eignet sich daher für Anwendungen mit hohen Vibrationen und dauerhafte Installationen.

2. Hochwertige CF8M-Edelstahlscheibe für Korrosionsbeständigkeit

Das Disc-Material wurde speziell für Langlebigkeit bei anspruchsvollen Medien ausgewählt.

• Überlegener Korrosionsschutz: Die Edelstahlscheibe CF8M (AISI 316) bietet eine hervorragende Beständigkeit gegen Lochfraß, Chloride und allgemeine Korrosion in Wasser, Meerwasser und milden chemischen Umgebungen und übertrifft die Standardqualitäten 304.

• Erweiterte Lebensdauer: Das robuste Scheibenmaterial widersteht der Erosion durch schwebende Partikel und behält die Dichtungsintegrität über unzählige Zyklen hinweg bei.

• Materialzertifizierung: Vollständige Materialrückverfolgbarkeit und Werkstestzertifikate sind auf Anfrage erhältlich.

3. Austauschbarer Gummisitz für kostengünstige Wartung

Bei der Entwicklung stand die Wartungsfreundlichkeit im Mittelpunkt.

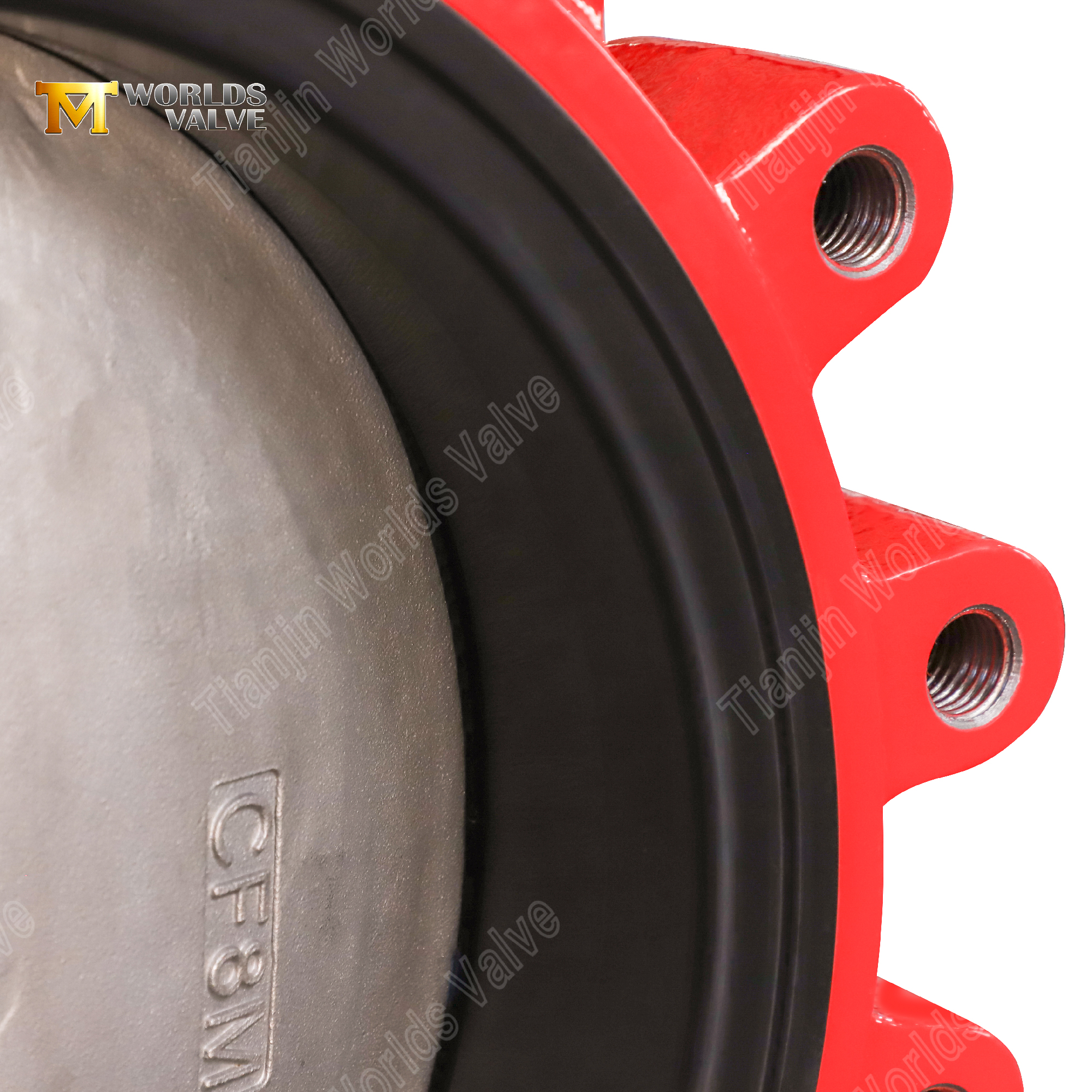

• Easy Replacement: Der EPDM-Gummisitz ist für einen einfachen Austausch vor Ort ohne Spezialwerkzeuge oder Werkswartung konzipiert und ermöglicht eine schnelle Wiederherstellung der blasendichten Dichtungsleistung.

• Blasendichte Absperrung: Der elastische Sitz passt sich der Scheibenoberfläche an, sorgt für eine zuverlässige Absperrung der Klasse VI und verhindert Leckagen in kritischen Anwendungen.

• Medienkompatibilität: EPDM bietet in seinem Temperaturbereich (-20 °C bis +120 °C) eine hervorragende Beständigkeit gegen Wasser, Dampf, Witterungseinflüsse und eine Vielzahl von Chemikalien.

4. Robuste Gehäusekonstruktion aus duktilem Eisen

Auf einem Fundament aus Stärke und Zuverlässigkeit aufgebaut.

• Hochfestes Material: Der Ventilkörper ist aus duktilem Gusseisen GGG40/500-7 gegossen und bietet im Vergleich zu Alternativen aus Grauguss eine außergewöhnliche Zugfestigkeit, Schlagfestigkeit und Haltbarkeit.

• Korrosionsschutzbeschichtung: Das Gehäuse ist mit einer dauerhaften Epoxidbeschichtung geschützt und bietet eine zusätzliche Barriere gegen atmosphärische und unterirdische Korrosion.

• Integrierte Lug-Flansche: Die eingegossenen Gewindelaschen sind präzisionsgefertigt, um eine genaue Bolzenausrichtung und leckagefreie Verbindungen zu gewährleisten.

5. Umfassender Größen- und Druckbereich

Eine Komplettlösung für vielfältige Pipeline-Anforderungen.

• Großer Größenbereich: Erhältlich von DN50 bis DN1200 (2 Zoll bis 48 Zoll) und deckt die am häufigsten spezifizierten Durchmesser für industrielle und kommunale Anwendungen ab.

• Druckstufen: Standardkonfigurationen PN10/PN16 und Klasse 125/150, mit Optionen für höhere Drücke auf Anfrage erhältlich.

• Temperaturbereich: Geeignet für Betriebstemperaturen von -20 °C bis +120 °C (mit EPDM-Sitz) und für die meisten Wasser- und allgemeinen Anwendungen geeignet.

Standard:

Warum sollten Sie Tianjin Worlds Valve als Ihren OEM-Partner wählen?

1. Fachkompetenz in Lug-Absperrklappen

Als engagierter Hersteller von Absperrklappen verfügen wir über ein umfassendes Verständnis der Ventilkonstruktion mit Laschen, einschließlich der kritischen Lascheneinsätze mit Gewinde und ihrer Leistung bei Dead-End-Anwendungen. Unser Engineering-Team sorgt für präzise Bearbeitung und gleichbleibende Qualität bei jeder Produktionscharge.

2. OEM/ODM-Flexibilität für projektspezifische Anforderungen

Wir bieten umfangreiche Anpassungen an, um Ihre genauen Spezifikationen zu erfüllen:

Alternative Scheibenmaterialien (CF8, Aluminiumbronze, Duplex)

Spezielle Sitzelastomere (NBR, Viton, Silikon)

Kundenspezifische Flanschbohrungen (ANSI, DIN, JIS, BS)

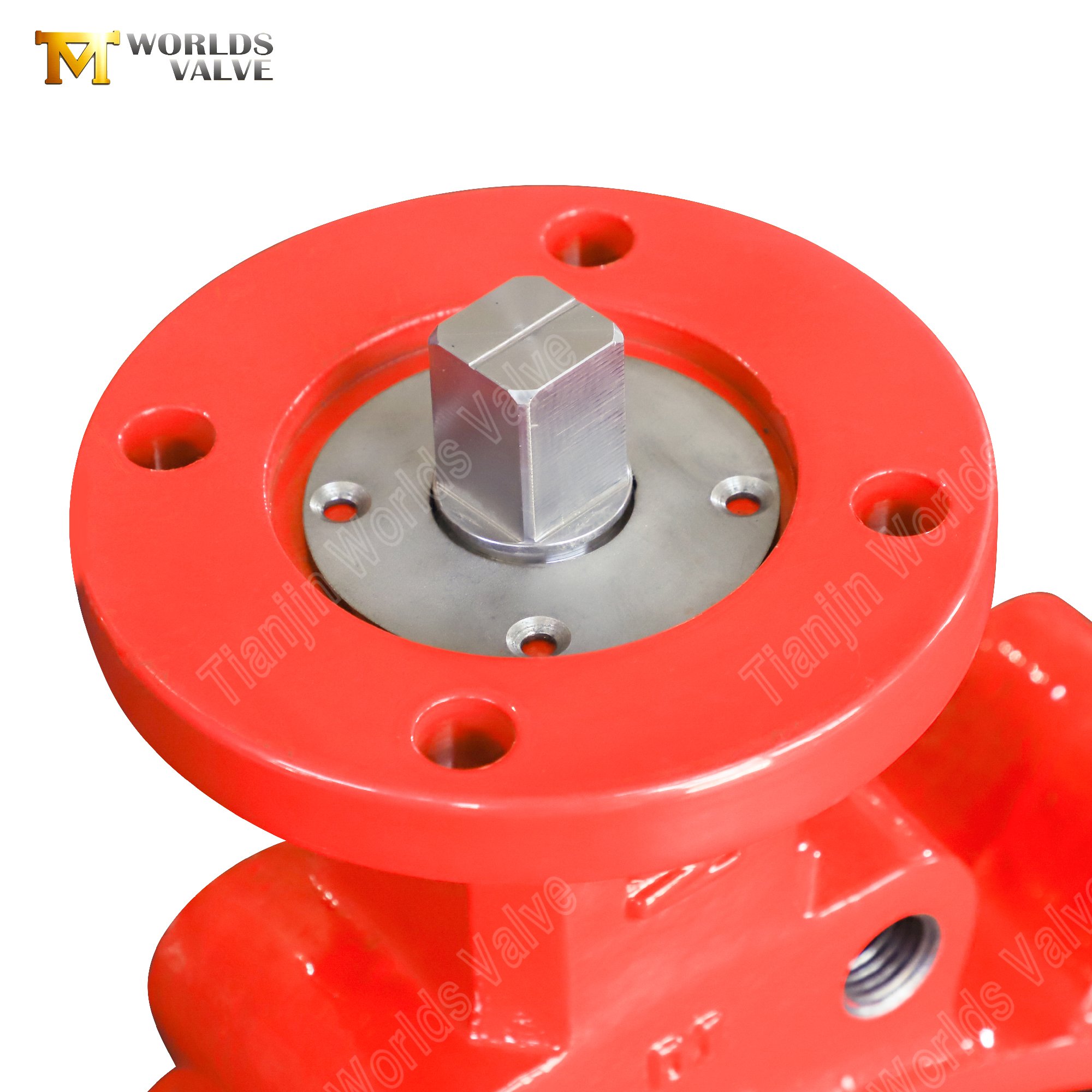

Vorbereitung für die Montage des Aktuators (elektrisch oder pneumatisch)

Spezielle Beschichtungen und Epoxidfarben

Benutzerdefinierte Verpackung, Kennzeichnung und Exportdokumentation

3. Zertifizierte Qualitätssicherung

Unsere Produktionsstätte ist ISO 9001 zertifiziert, und unsere Produkte sind so konzipiert, dass sie internationalen Standards entsprechen:

CE-gekennzeichnet für die Einhaltung des europäischen Marktes

UKCA-zertifiziert für britische Bauprodukte

WRAS-zugelassen für Trinkwasseranwendungen verfügbar

ACS Verfügbar für die Einhaltung französischer Hygienevorschriften

4. Umfassende Tests und Dokumentation

Jedes Ventil wird strengen Tests gemäß internationalen Standards unterzogen:

Leckagetests für Gehäuse und Sitz gemäß EN 12266-1 / API 598

Materialzertifizierung und Werkstestberichte

Druckprüfzertifikate

Dokumentation zur Rückverfolgbarkeit

5. Globale Exportkompetenz

Mit jahrzehntelanger Erfahrung im Export in über 50 Länder bieten wir:

Zuverlässige Logistik- und Versandkoordination

Professionelle Exportdokumentation

Mehrsprachiger technischer Support

Verständnis für internationale Projektanforderungen

Typische Anwendungen:

• Wasseraufbereitung: Pumpenisolierung, Filtersysteme, chemische Dosierleitungen, Rückspülkreisläufe

• Kommunale Wasserversorgung: Verteilungsnetze, Druckminderstationen, Reservoirauslässe

• HVAC-Systeme: Kühlwasserkreisläufe, Kühltürme, Heizsysteme, Pumpenisolierung

• Industrielle Verarbeitung: Prozesswasser, Kühlkreisläufe, allgemeine Versorgungsdienstleistungen

• Brandschutz: Sprinkleranlagen-Isolierung, Pumpenansaugung und -auslass

• Abwasserbehandlung: Zuflusskontrolle, Belüftungsleitungen, Schlammbehandlung

• Energieerzeugung: Kühlwassersysteme, zusätzliches Brauchwasser

• Marineanwendungen: Meerwasserkühlung, Ballastsysteme (mit entsprechenden Materialaufwertungen)

Fazit:

Die Absperrklappe vom Lug-Typ mit austauschbarem EPDM-Sitz von Tianjin Worlds Valve Co., Ltd. bietet die perfekte Kombination aus Installationsflexibilität, Wartungseffizienz und zuverlässiger Leistung. Wenn Ihr Projekt eine hochwertige, anpassbare Absperrklappe mit Laschen erfordert, die auf einer zertifizierten Fertigung und jahrzehntelanger Exportkompetenz basiert, entscheiden Sie sich für Tianjin Worlds Valve Co., Ltd.Kontaktieren Sie uns noch heute für technische Spezifikationen, Zertifizierungsunterlagen oder ein individuelles Angebot für Ihre spezifischen Anwendungsanforderungen.
