CBF02-TG01
OEM | ODM | WDS
| Menge: | |
|---|---|

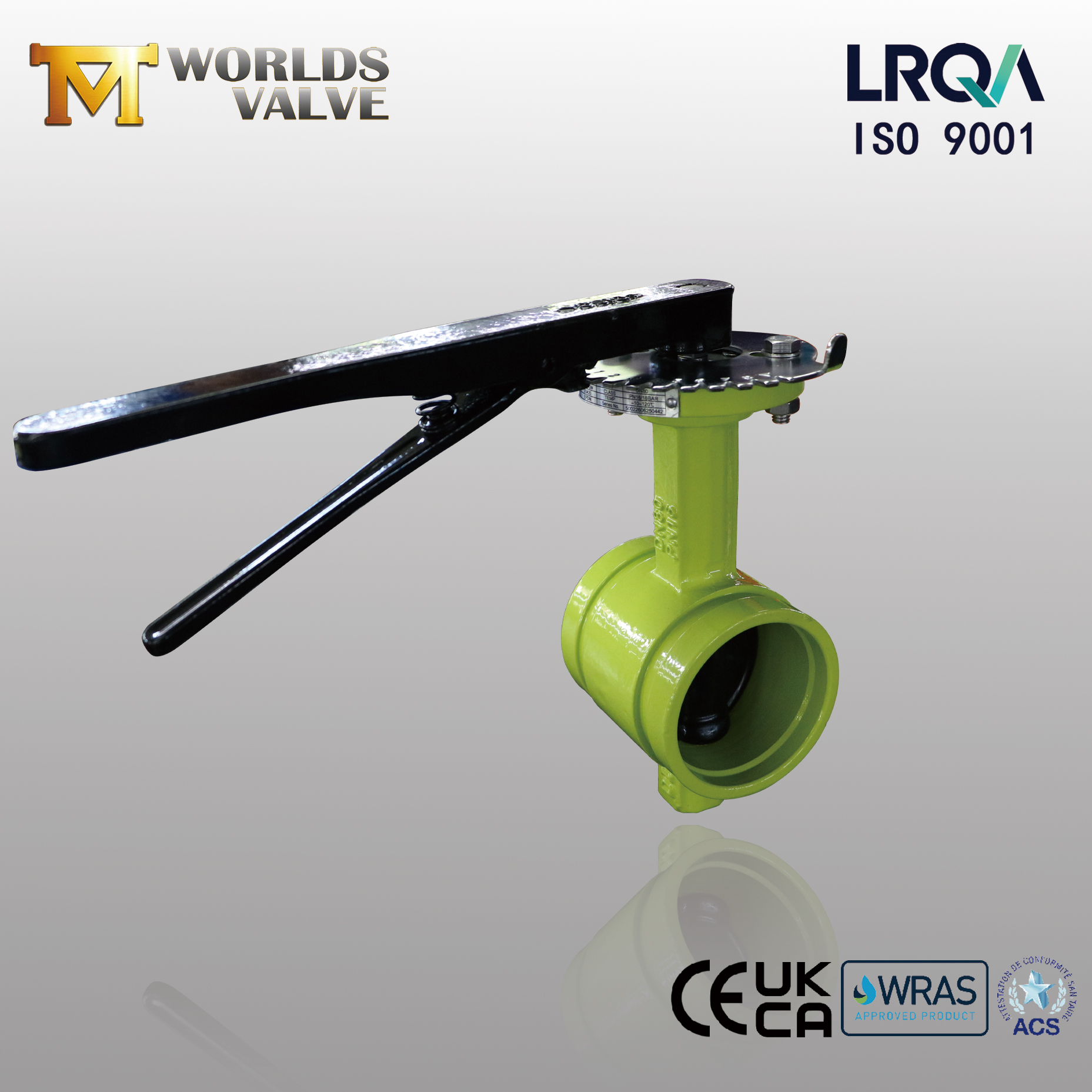

Dieses DN80-Modell verfügt über einen Körper aus Sphäroguss, eine Scheibe aus Sphäroguss mit EPDM-Umspritzung, einen SS420-Edelstahlschaft und einen EPDM-Sitz – eine Materialkombination, die hervorragende Korrosionsbeständigkeit, blasendichte Abdichtung und lange Lebensdauer bietet. Mit einer Nennleistung von PN16 (16 bar) ist es für anspruchsvolle Einsatzbedingungen ausgelegt.
Als direkter OEM/ODM-Hersteller mit über 15 Jahren Exporterfahrung bieten wir vollständig anpassbare Lösungen – Materialien, Größen, Druckstufen, Beschichtungen, Aktuatoren und Verpackungen – alle genau auf Ihre Spezifikationen zugeschnitten. Unsere Produkte werden in mehr als 50 Länder exportiert und sind nach ISO 9001, CE, UKCA, WRAS und ACS zertifiziert.
Absperrklappe mit genutetem Ende | DI-Körper | DI-Scheibenbeschichteter EPDM-Sitz | SS420 Vorbau | 16 Balken
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

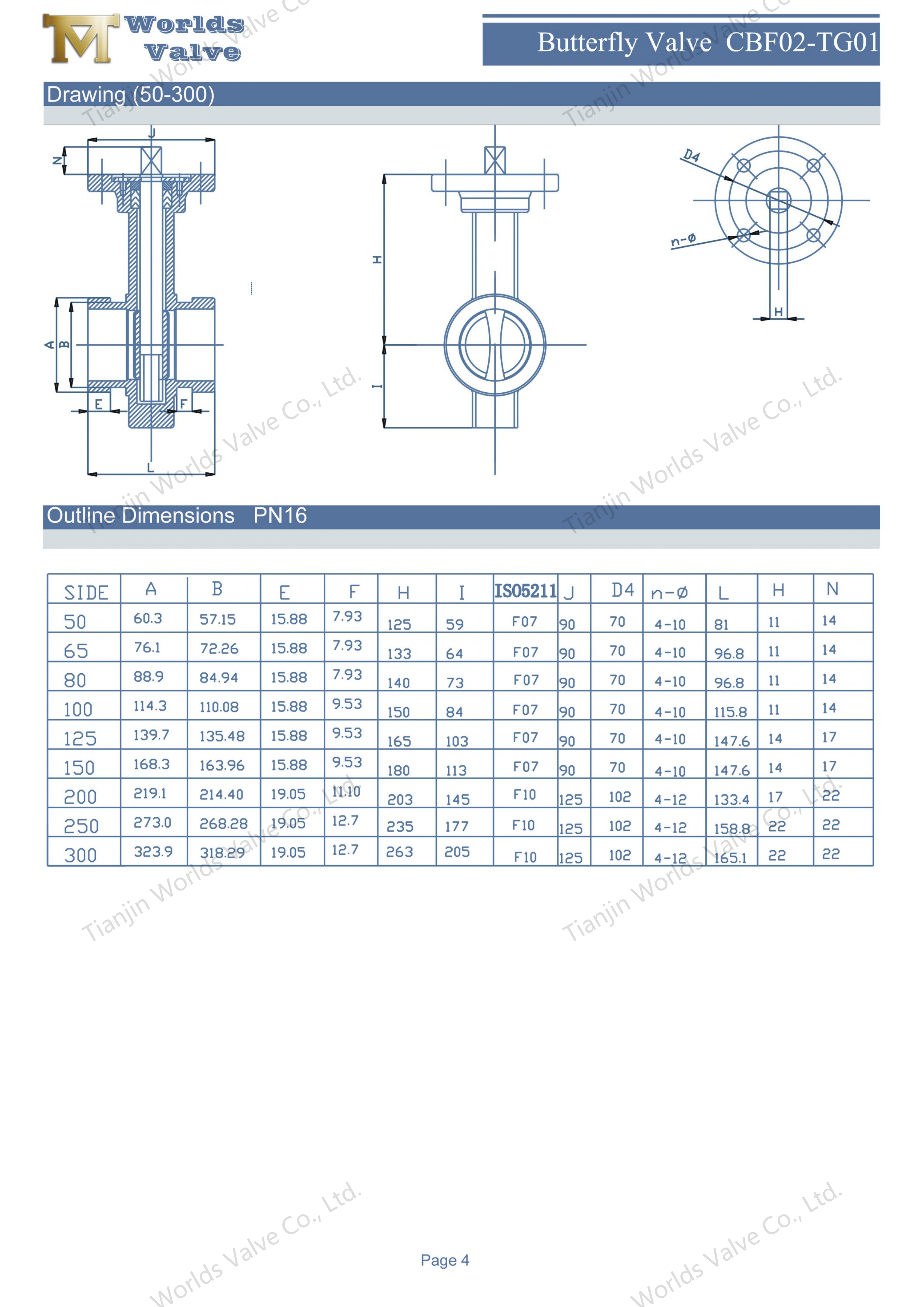

CBF02-TG01 – Detaillierte Produktinformationen
Parameter | Spezifikation (dieses Modell) |
Ventiltyp | Absperrklappe mit genutetem Ende (konzentrisch/Mittellinie) |
Größe | DN80 (3″) |
Druckstufe | PN16 (16 bar) |
Körpermaterial | Sphäroguss (GGG40 / 500-7) |
Scheibenmaterial | Sphäroguss mit EPDM-Umspritzung |
Stammmaterial | SS420 Edelstahl |
Sitzmaterial | EPDM (Ethylen-Propylen-Dien-Monomer) |
Verbindung beenden | Gerillte Enden (AWWA C606-konform) |
Oberer Flansch | ISO 5211 |
Betrieb | Handhebel (mit Sicherungsplatte), Getriebeantrieb, elektrischer Antrieb, pneumatischer Antrieb oder Kettenrad |

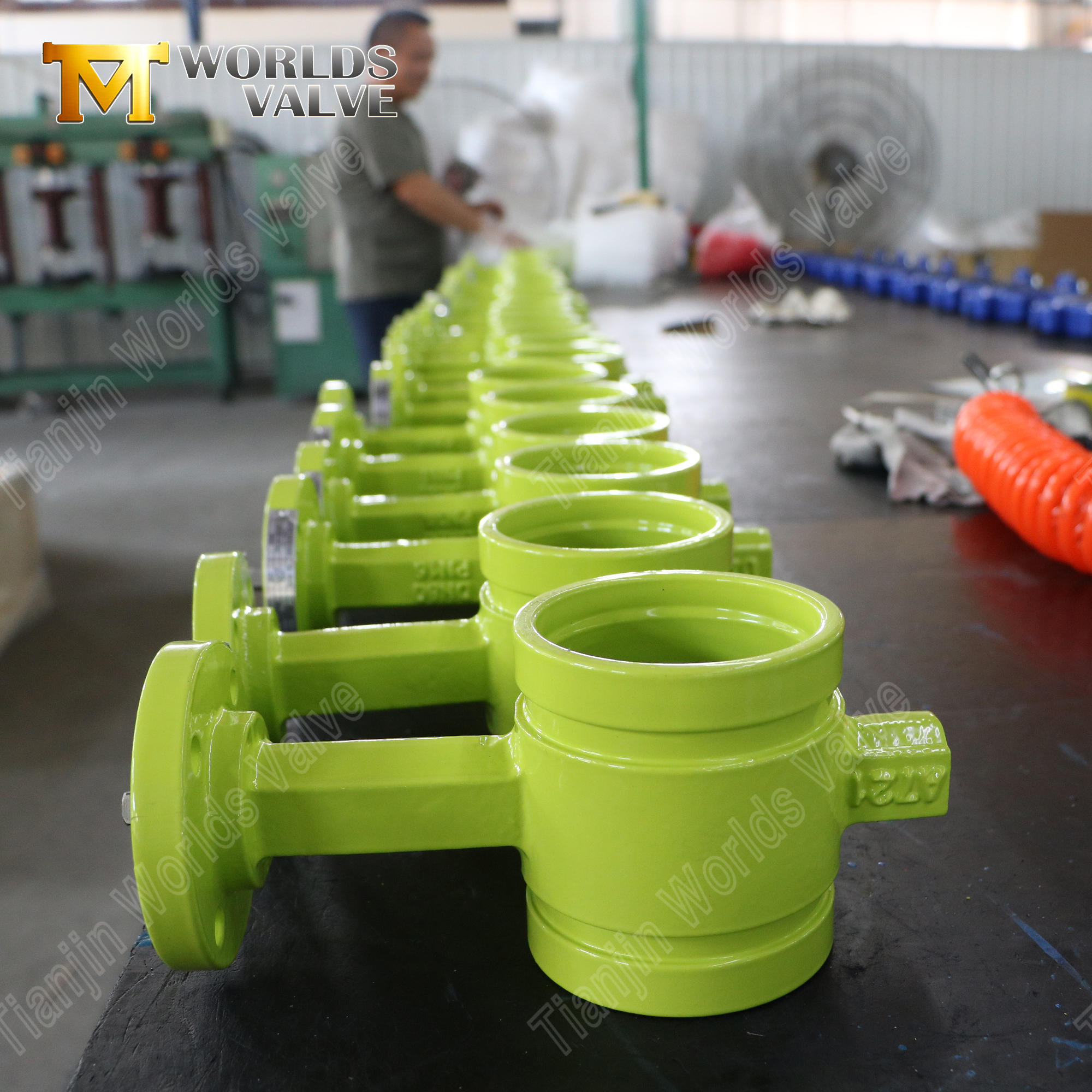

Das genutete Enddesign bietet erhebliche Vorteile gegenüber herkömmlichen Flansch- oder Gewindeverbindungen:
Kein Schweißen, kein Gewindeschneiden – Das Ventil wird über zwei mechanische Nutkupplungen mit der Rohrleitung verbunden. Setzen Sie einfach das Ventil zwischen die Kupplungen ein und ziehen Sie es fest. Keine Heißarbeitsgenehmigungen, keine Gewindeschneidmaschinen, keine Flanschdichtungen. Die Installation ist einfach, schnell und sicher.
60 % schnellere Installation – Im Vergleich zu Flanschventilen lassen sich Ventile mit genutetem Ende in einem Bruchteil der Zeit installieren. Bei Großprojekten führt dies zu erheblichen Arbeitseinsparungen und einer schnelleren Projektabwicklung.
Einfache Wartung – Das Ventil kann mit denselben gerillten Kupplungen entfernt und wieder installiert werden, was Wartung und Austausch vereinfacht, ohne das restliche Rohrleitungssystem zu beeinträchtigen.
Kompakt und platzsparend – Absperrklappen mit gerilltem Ende sind kompakter als Alternativen mit Flansch und passen problemlos in enge Geräteräume und überfüllte Rohrgestelle.
Der Ventilkörper ist aus Sphäroguss GGG40 (ASTM A536 65-45-12) gefertigt:
Doppelt so stark wie Grauguss – Sphäroguss bietet etwa die doppelte Zugfestigkeit und ist daher ideal für PN16-Betrieb und Druckstoßbedingungen.
Hervorragende Schlagfestigkeit – Die Kugelgraphitstruktur bietet außergewöhnliche Zähigkeit und widersteht mechanischen Stößen und Vibrationen.
Korrosionsbeständig – In Kombination mit unserer Standard-Epoxidbeschichtung (mindestens 250 μm) bietet das Sphärogussgehäuse einen zuverlässigen Korrosionsschutz für Wasser, Abwasser und allgemeine Industrieanwendungen.

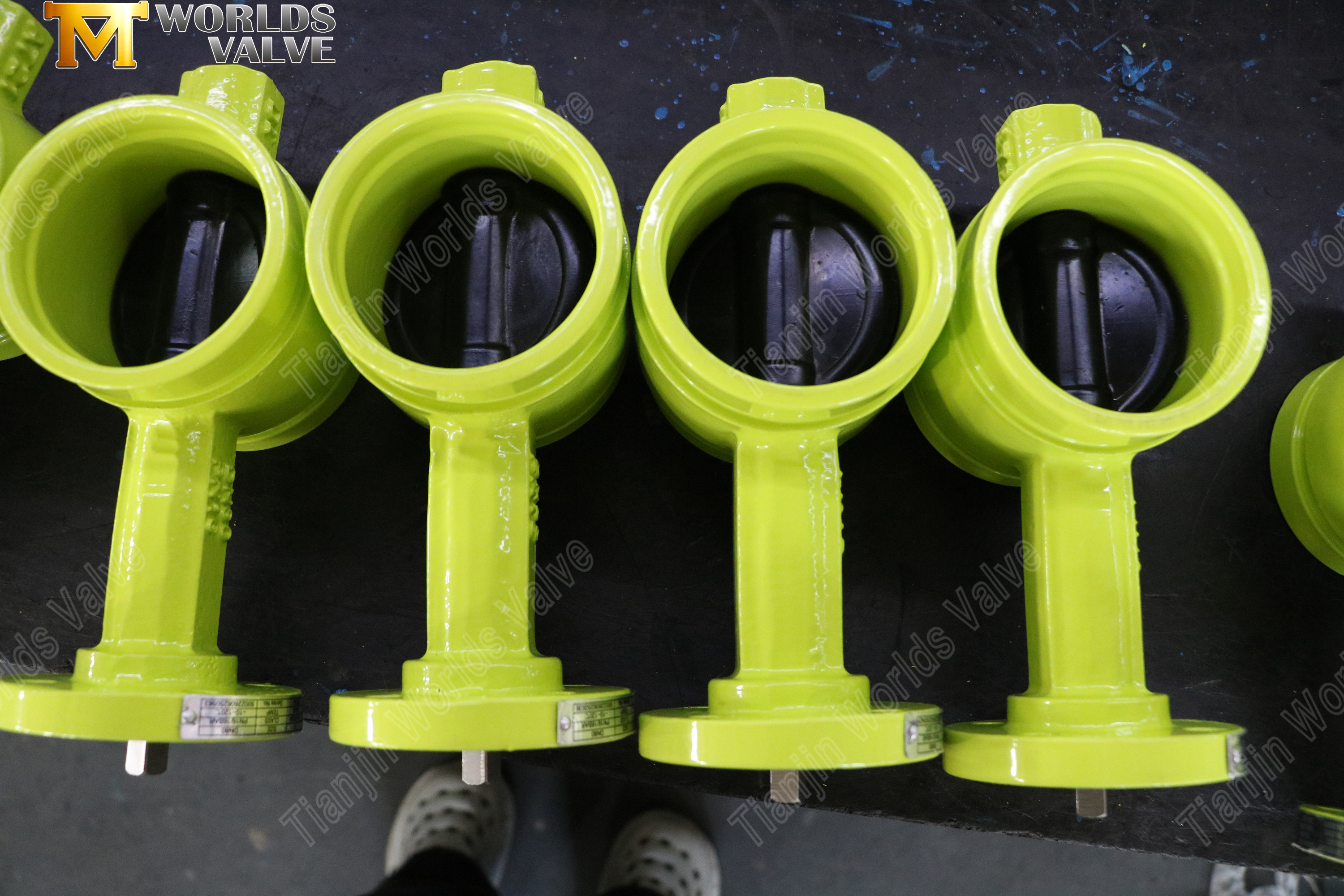

Die Scheibe verfügt über einen Kern aus duktilem Eisen mit EPDM-Gummiüberzug:
Blasendichte Abdichtung – Die EPDM-Umspritzung erzeugt eine elastische Dichtfläche gegen den Sitz und sorgt für einen blasendichten Verschluss, zertifiziert nach EN 12266-1 und API 598.
Maximale Durchflusskapazität – Das umspritzte Design macht eine separate Auskleidung überflüssig und ermöglicht einen größeren Durchflussdurchgang und höhere Cv-Werte.
Vollständiger Korrosionsschutz – Die EPDM-Schicht umhüllt die Sphärogussscheibe vollständig, schützt sie so vor Korrosion und verlängert die Lebensdauer.
Der EPDM-Sitz sorgt für eine zuverlässige Abdichtung bei einer Vielzahl wasserbasierter Anwendungen:
Hervorragende Wasser- und Wetterbeständigkeit – EPDM bietet eine hervorragende Beständigkeit gegen Wasser, Dampf und Witterungseinflüsse im Freien.
Großer Temperaturbereich – Behält die Dichtungseigenschaften von -20℃ bis +120℃ bei.
Chemikalienbeständigkeit – Beständig gegen verdünnte Säuren, Laugen und Chemikalien zur Wasseraufbereitung, einschließlich Chlor und Ozon.
Der Ventilschaft ist aus Edelstahl SS420 gefertigt:
Hohe Festigkeit – Deutlich höhere Festigkeit als Edelstahl 304/316, wodurch eine zuverlässige Drehmomentübertragung gewährleistet wird.
Verschleißfest – Die gehärtete Oberfläche verhindert Abrieb und Reibverschleiß bei wiederholten Zyklen.
Ausblassicheres Design – Der Rückhaltemechanismus verhindert ein versehentliches Herauswerfen des Schafts bei Druckstößen.
Das Ventil ist mit einem Standard-Oberflansch nach ISO 5211 ausgestattet:

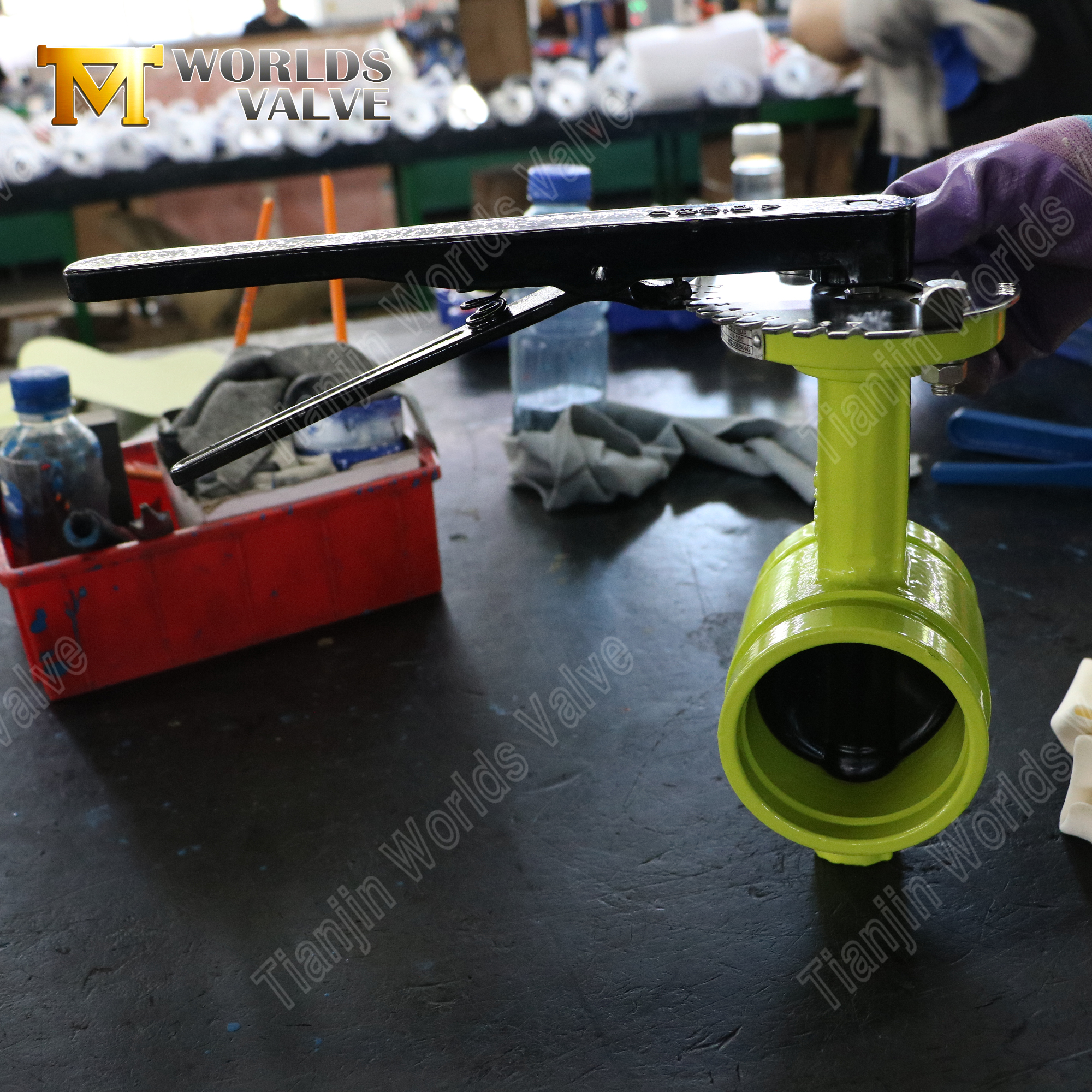

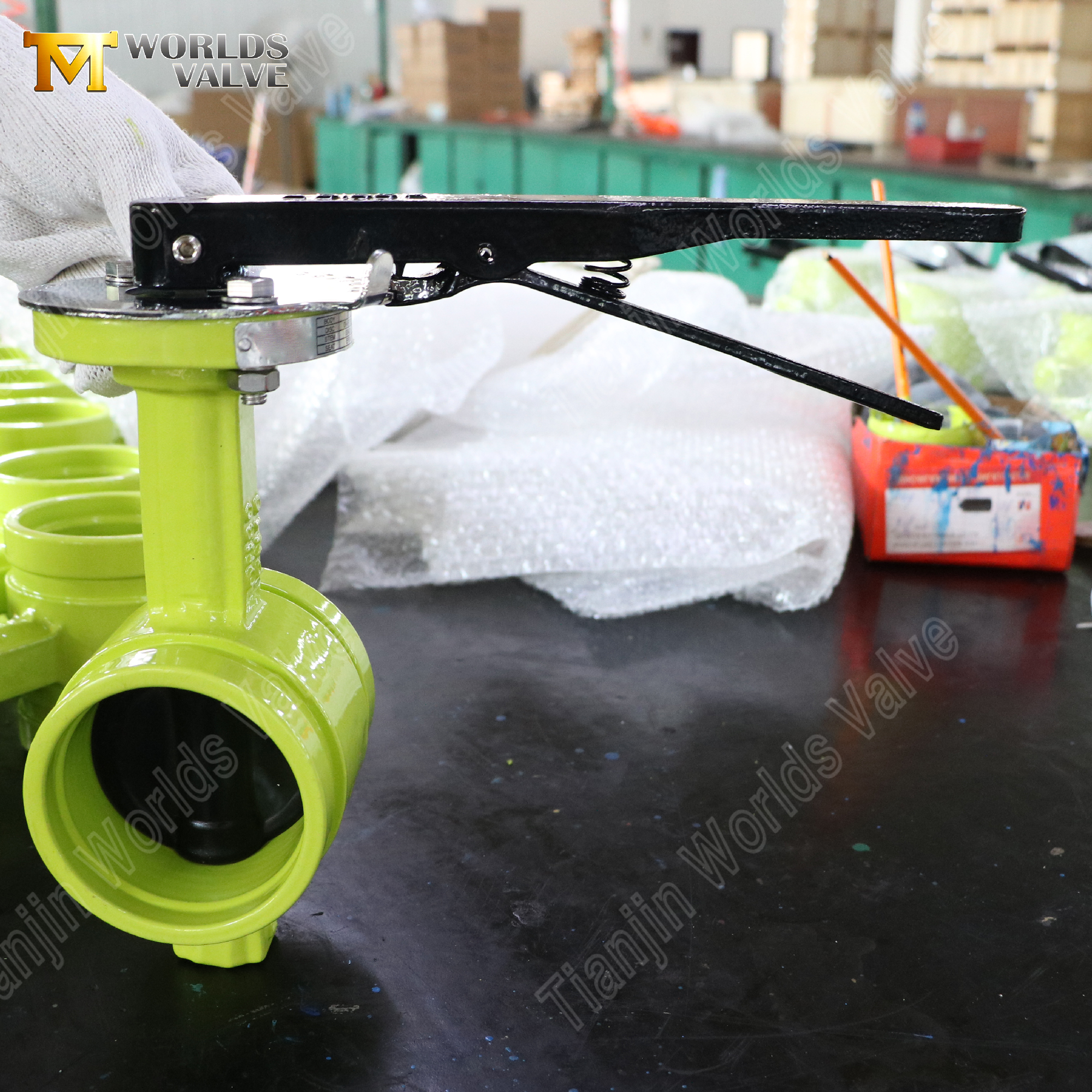

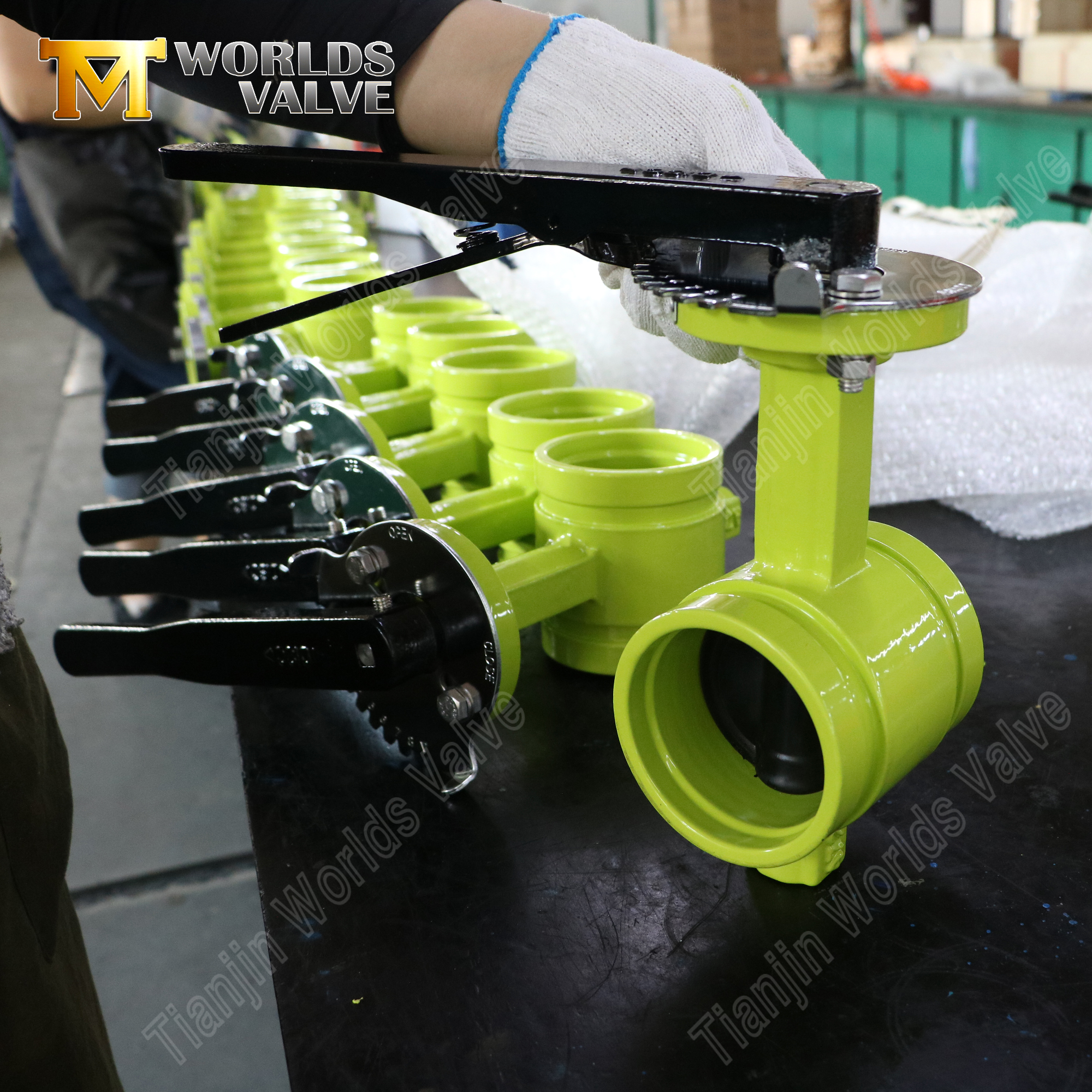

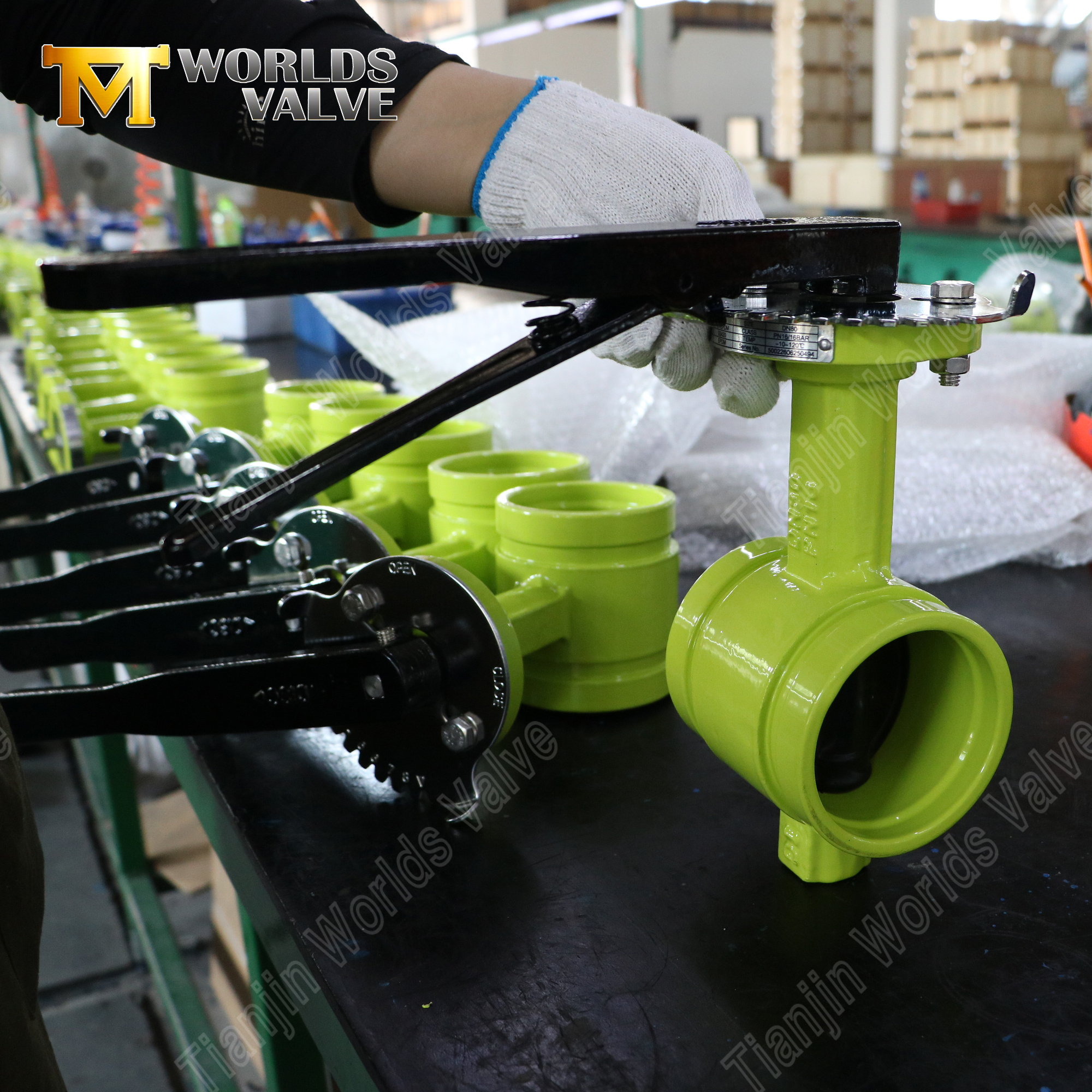

Handhebel – Schnelle manuelle Ein-/Aus-Steuerung mit Verriegelungsplatte.
Getriebeantrieb – Selbsthemmend mit Offen-Zu-Anzeige.
Elektrische Stellantriebe – Ein-Aus- oder modulierende Typen mit 4–20-mA-Rückmeldung, manueller Übersteuerung und SPS/SCADA-Integration.
Pneumatische Antriebe – Doppeltwirkende oder federrückstellende (ausfallsichere) Ausführungen.
Kettenradantriebe – Für Überkopf- oder unzugängliche Installationen.
Kundenspezifische Aktuatorschnittstellen sind auf Anfrage erhältlich.
Industrie | Anwendung |
Brandschutzsysteme | Sprinkleranlagen, Löschwasserleitungen, Pumpenräume |
Wasserversorgung und -verteilung | Kommunale Wasserleitungen, Pumpstationen, Verteilungsnetze |
Abwasserbehandlung | Abwasserleitungen, Kläranlagen, Abwassersysteme |
HVAC-Systeme | Kaltwasser, Warmwasser, Kühlturmsysteme |
Industrielle Prozesse | Allgemeine Industriewasserleitungen, Kühlwasser, Prozessflüssigkeiten |
Bewässerung | Bewässerungssysteme für Landwirtschaft und Landschaft |
1. Direkt ab Werk, kein Zwischenhändler – Preisgestaltung ab Werk und direkte Kommunikation.
2. Über 19 Jahre Exporterfahrung – Reibungslose Logistik und After-Sales-Unterstützung in über 50 Länder.
3. Vollständige OEM/ODM-Anpassung – Materialien, Größen, Druckstufen, Beschichtungen, Aktuatoren, Verpackung – alles maßgeschneidert auf Ihre Spezifikation.
4. Internationale Zertifizierungen – ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS verfügbar.
5. Vollständige Dokumentation – Materialzertifikate, Druckprüfberichte bei jeder Bestellung.

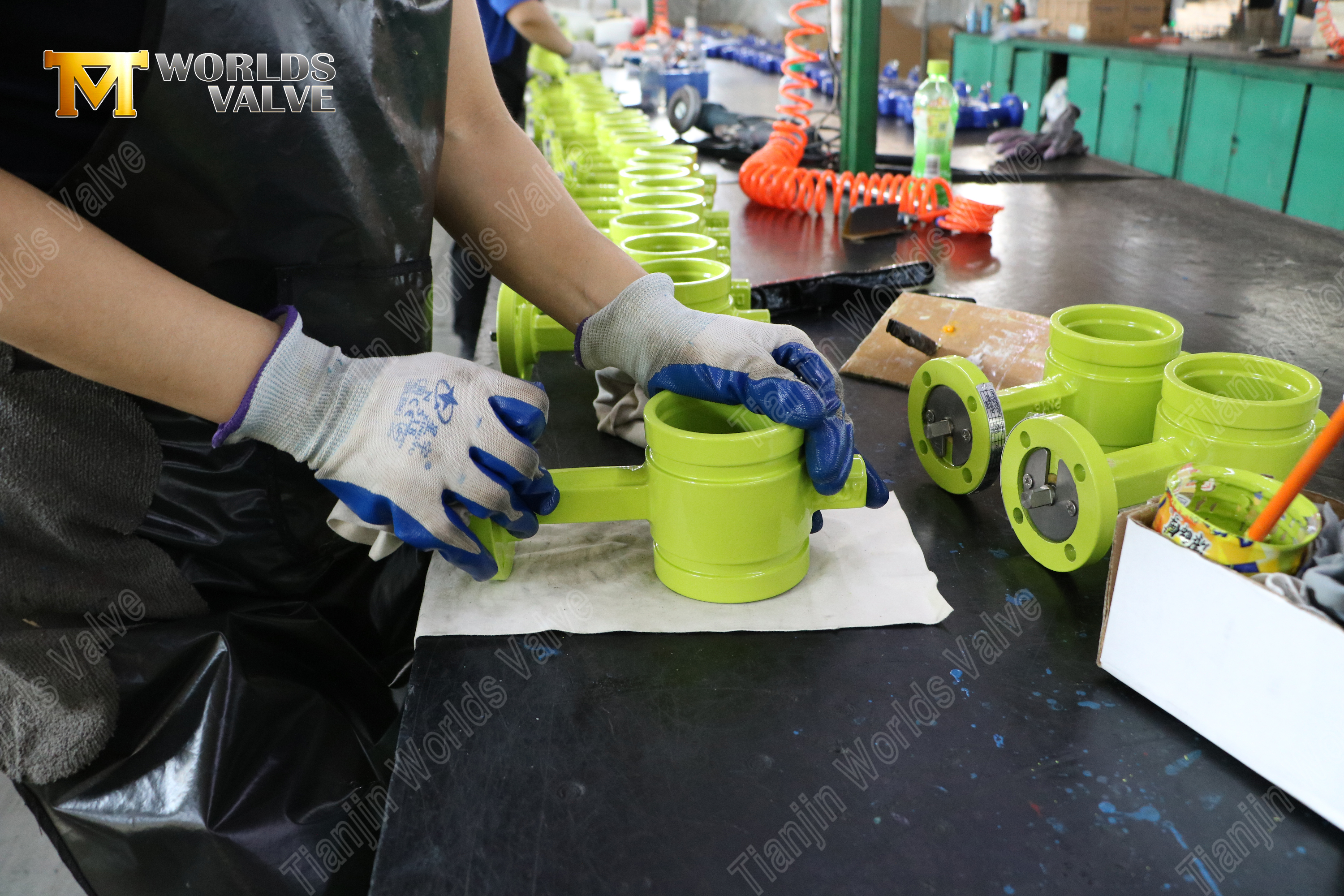

6. 100 % Druckprüfung – Jedes Ventil wird vor dem Versand getestet.
7. Schnelle Reaktion und pünktliche Lieferung – engagierter Projektmanager; Lieferzeit 15–40 Tage.
8. Fabrikbesuche Willkommen – Besichtigung unserer Produktionslinien in Tianjin.
Ganz gleich, ob Sie diese DN80-PN16-Konfiguration oder ein völlig individuelles Design mit speziellen Materialien, Aktuatoren oder Beschichtungen benötigen, wir sind bereit, nach Ihren Vorgaben zu bauen.
Senden Sie uns Ihre Anfrage mit:
Erforderliche Größe und Druckstufe
Medientyp und Betriebstemperatur
Bevorzugte Materialkombination
Antriebstyp und Steuerungsanforderungen
Zielmenge und Zielhafen
Unser Vertriebsteam wird Ihnen innerhalb von 24 Stunden ein wettbewerbsfähiges Angebot und einen technischen Vorschlag unterbreiten.
Wir laden Sie herzlich ein, unsere Fabrik in Tianjin, China, zu besuchen. Lassen Sie uns gemeinsam Ihr Ventil bauen.
