CBF05E-TA04
OEM | ODM | WDS
| Menge: | |
|---|---|

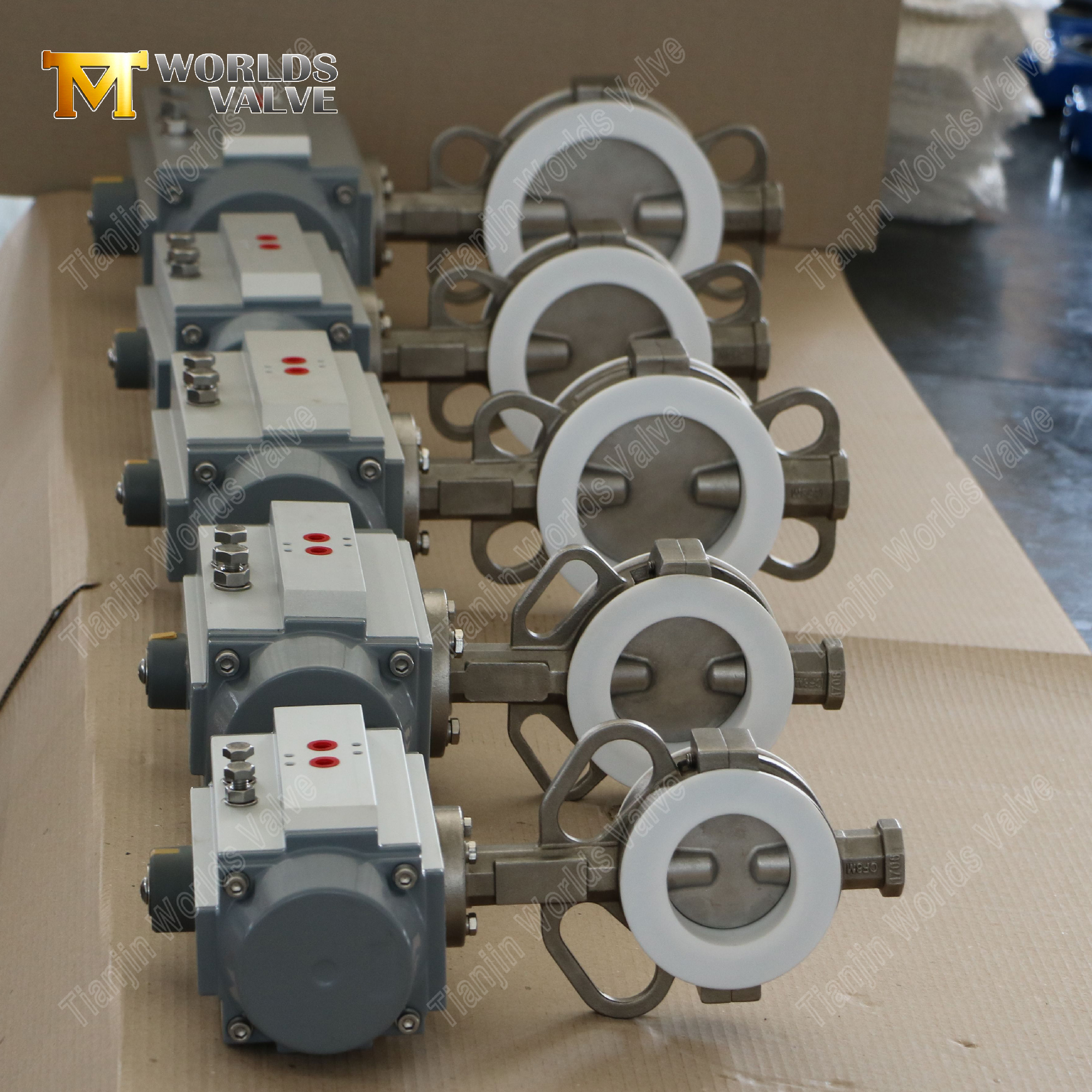

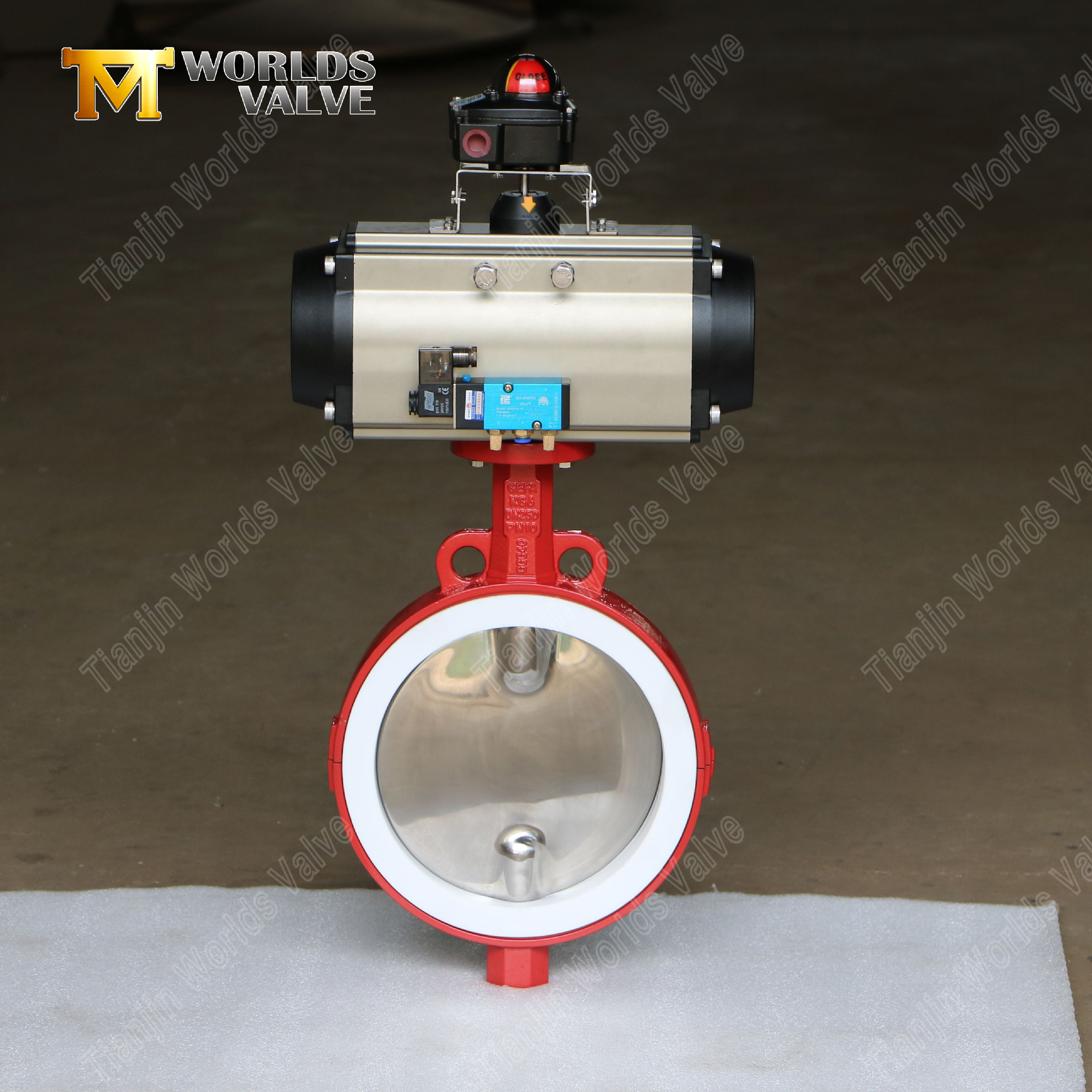

Absperrklappe mit geteiltem PTFE-Sitz und CF8M-Scheibe
Tianjin Worlds Valve Co., Ltd. – Ihr OEM-Partner für wartungsfreundliche, korrosionsbeständige Ventile
CBF05E-TA04--Betriebs- und Wartungshandbuch HERUNTERLADEN

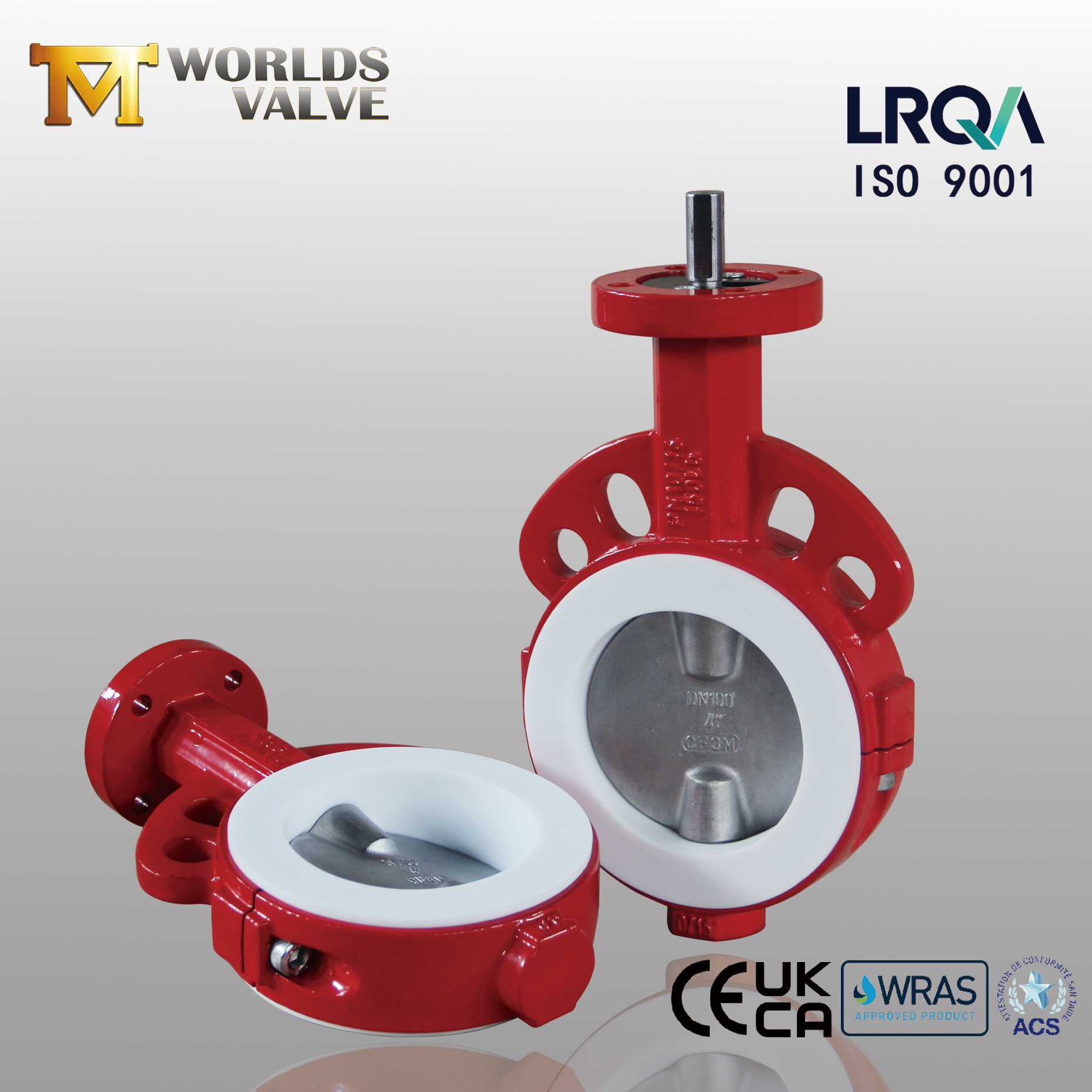

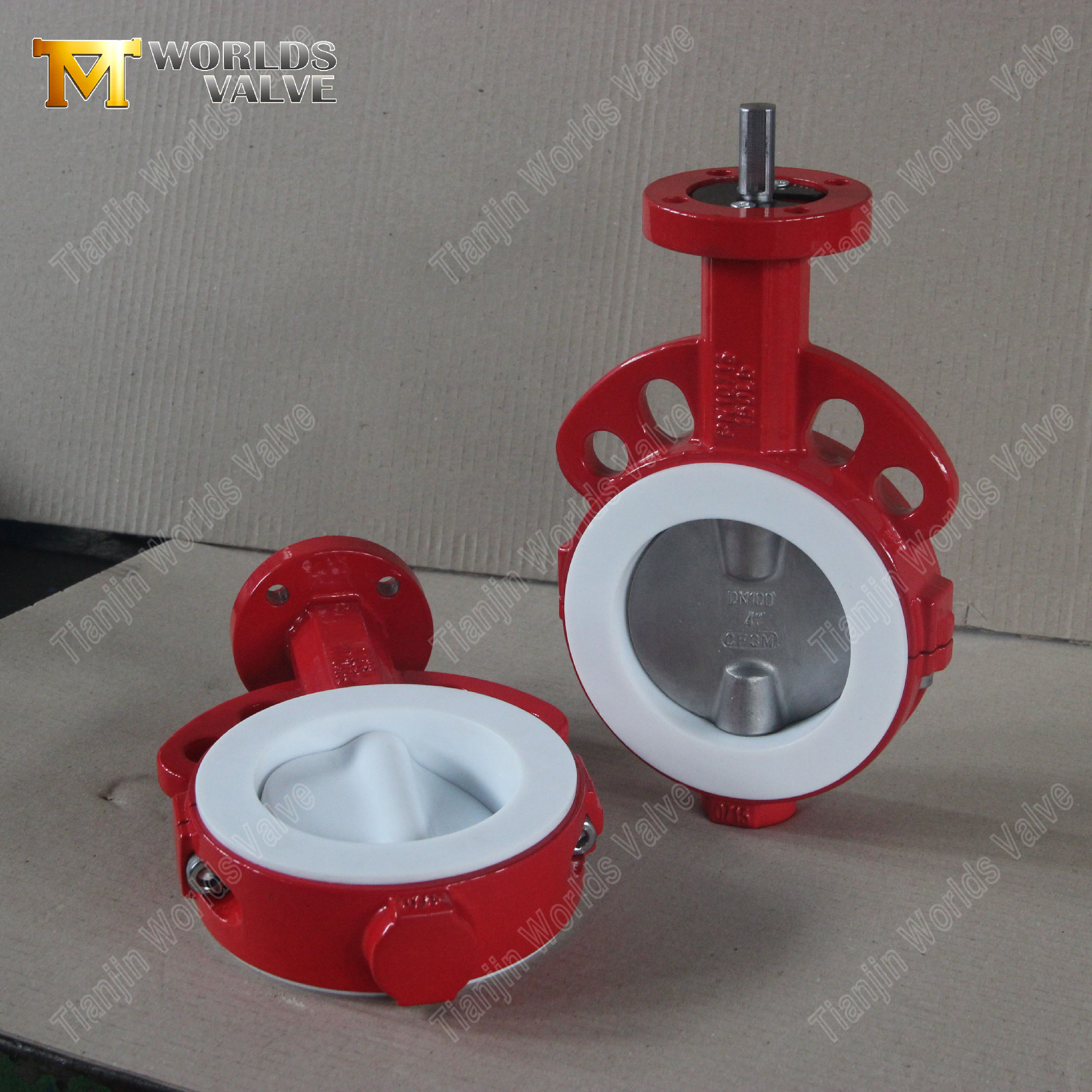

1. Innovativer geteilter Körper für mühelose Wartung
Schneller interner Zugriff: Der einzigartige zweiteilige Körper, der durch Umfangsbolzen gesichert ist, kann direkt an der Leine geöffnet werden. Dies ermöglicht eine Inspektion, einen Sitzaustausch oder eine Scheibenwartung in wenigen Minuten, ohne die Rohrleitung zu durchtrennen oder benachbarte Flansche zu beschädigen.
Minimierte Betriebsunterbrechung: Der kostspielige und zeitaufwändige vollständige Ausbau des Ventils entfällt, wodurch Wartungsfenster und Gesamtbetriebskosten erheblich reduziert werden.
Hervorragende Reinigungsfähigkeit: Ideal für Hygiene- oder CIP-Prozesse (Clean-in-Place), da das Gehäuse zur gründlichen Reinigung und Validierung geöffnet werden kann.
2. Vollständiger PTFE-Sitz für universelle chemische Kompatibilität
100 % Korrosionsbeständigkeit: Der Sitz aus reinem PTFE bietet eine inerte, nicht kontaminierende Abdichtung gegen nahezu alle aggressiven Medien, einschließlich starker Säuren, Laugen und Lösungsmittel im gesamten pH-Bereich von 0 bis 14.
Blasendichte Absperrung: Gewährleistet eine Dichtungsleistung der ANSI-Klasse VI (Null Leckage), getestet nach den Normen EN 12266-1 Klasse A.
Großer Temperaturbereich: Der PTFE-Sitz behält seine Integrität bei Betriebstemperaturen von -35 °C bis 200 °C.

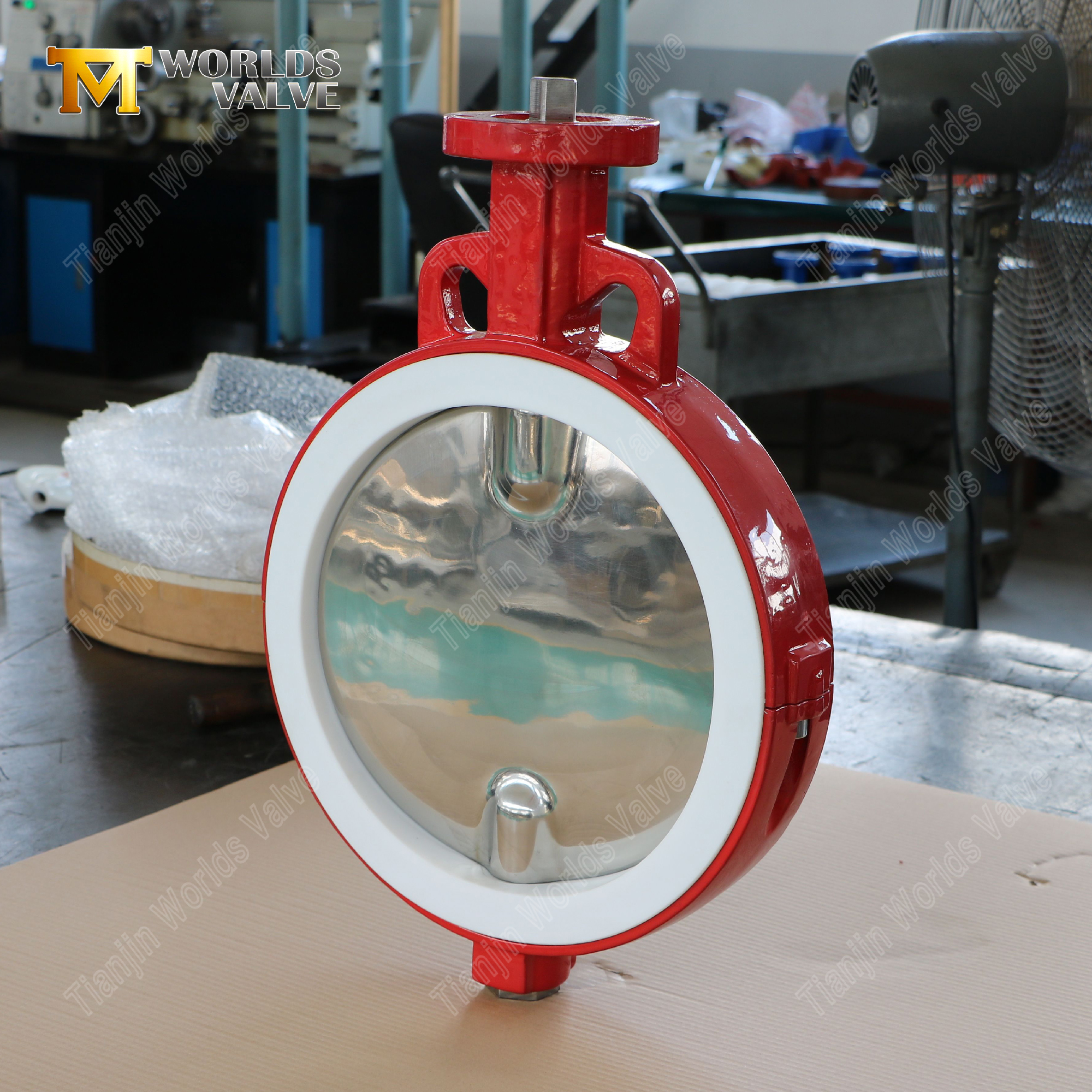

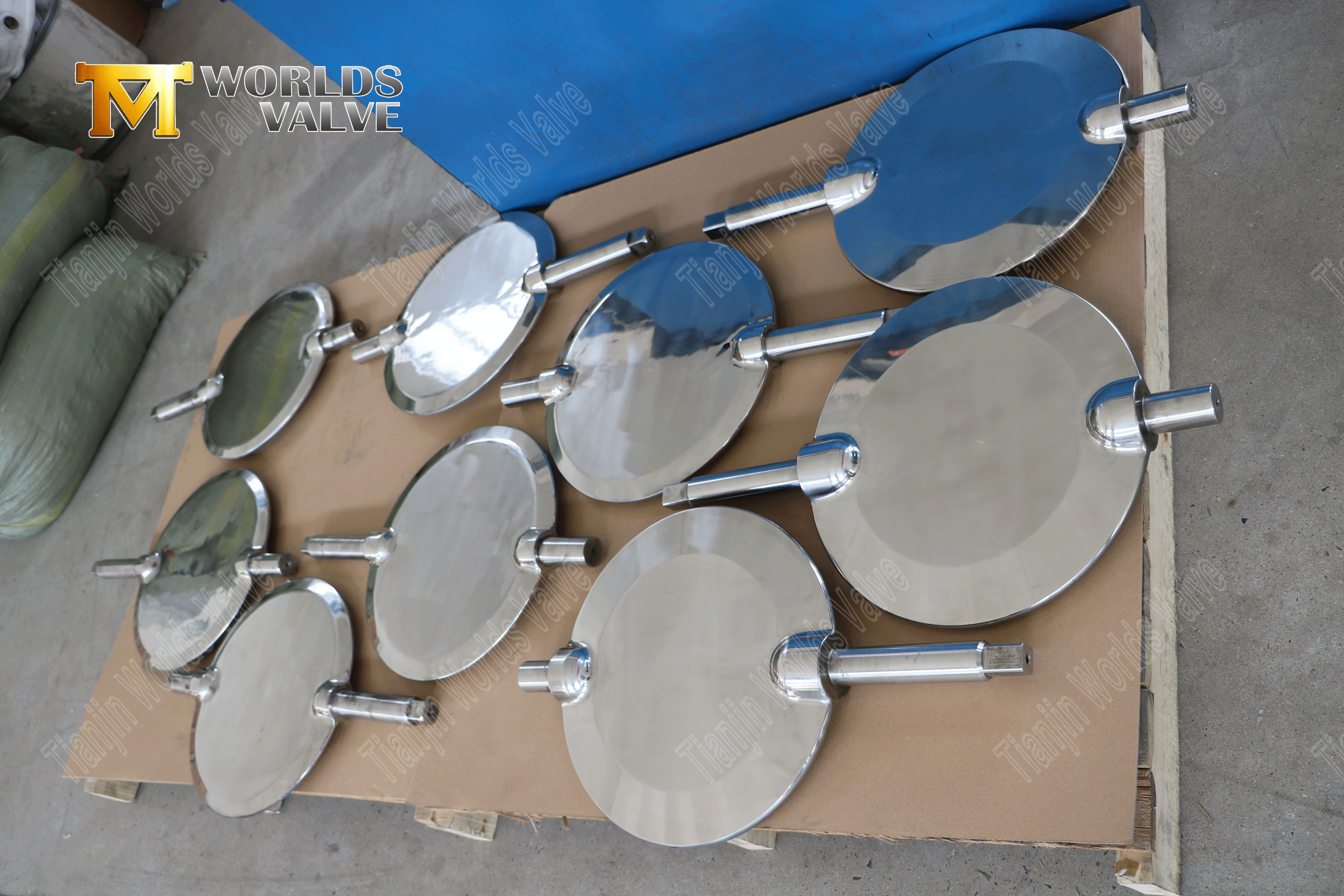

3. CF8M-Edelstahlscheibe für Langlebigkeit
Verbesserte Korrosions- und Erosionsbeständigkeit: Die Edelstahlscheibe CF8M (AISI 316) bietet hervorragenden Schutz gegen Lochfraß und Chlorid-Spannungskorrosion und gewährleistet langfristige strukturelle Integrität in rauen Umgebungen.
Präzisionsgefertigte Oberfläche: Optimiert für perfekten, reibungsarmen Kontakt mit dem PTFE-Sitz, was einen reibungslosen Betrieb und eine längere Lebensdauer gewährleistet.
4. Kompaktes und effizientes Wafer-Design
Platz- und Gewichtsersparnis: Das Gehäuse im Wafer-Stil wird mithilfe von Durchgangsschrauben direkt zwischen ANSI- oder DIN-Flanschen installiert und bietet eine leichtere und kompaktere Lösung im Vergleich zu Ventilen mit Ansatz- oder Flanschgehäuse.
Kostengünstige Installation: Reduziert die Gesamtinstallationszeit und die Hardwareanforderungen.

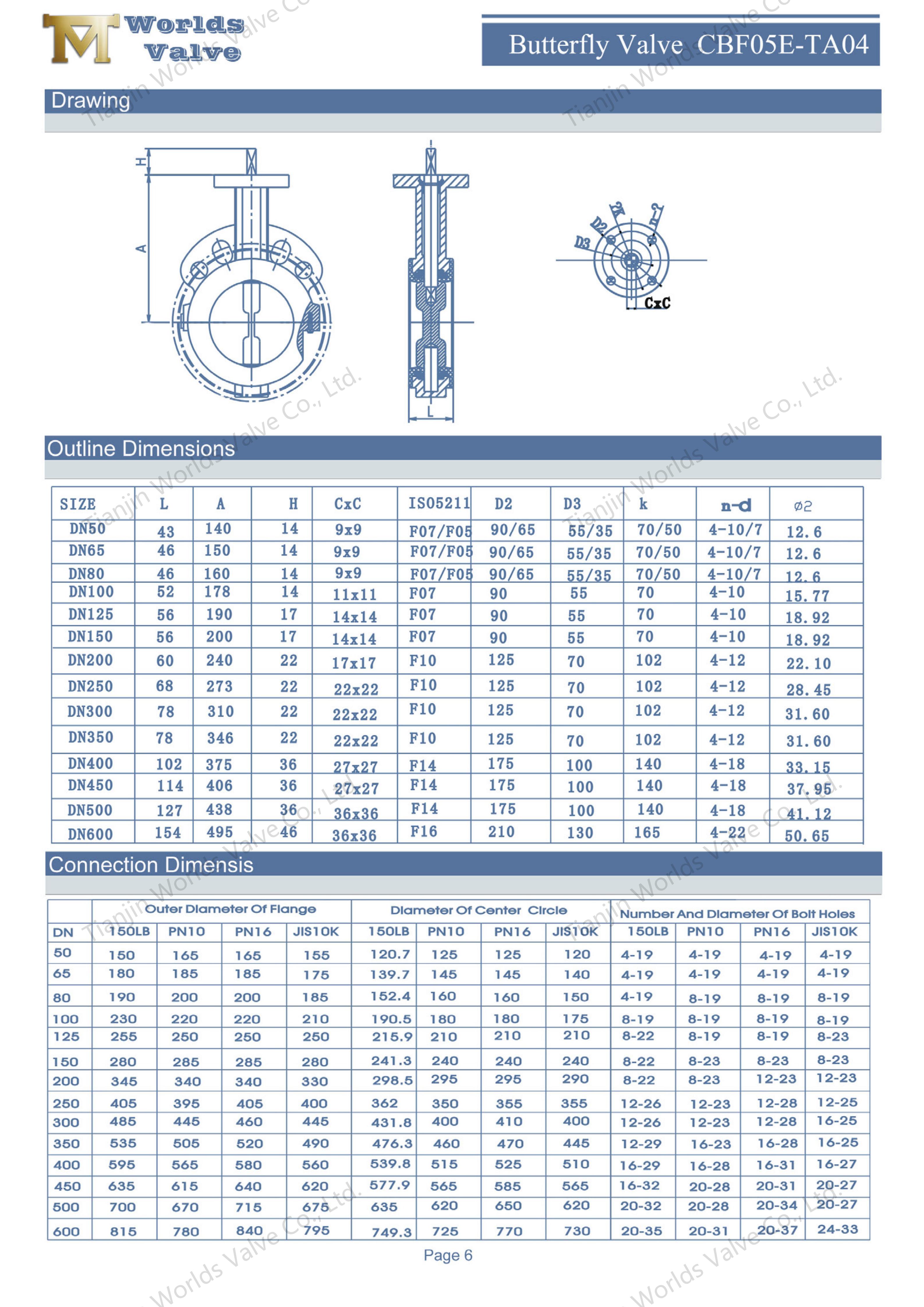

Parameter | Spezifikation |
Modell | CBF05-TA04 |
Größen | DN50-DN600 |
Druckklasse | PN1,0/1,6 MPa |
Design | EN593 BS5155 MSS SP-67 |
Testen | EN12266-1 ISO5208 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | DIN558-1 DIN3202 KI ISO5752 BS5155 |
Dieses Ventil wurde speziell für Anwendungen entwickelt, bei denen chemische Beständigkeit und Wartungszugang von größter Bedeutung sind:
Chemische Verarbeitung: Umgang mit Säuren, Ätzmitteln und Lösungsmitteln, bei denen häufige Inspektionen erforderlich sind.
Pharmazeutik und Biotechnologie: CIP/SIP-Systeme, hochreines Wasser und Prozesse, die strenge Hygiene und Validierung erfordern.
Speisen und Getränke: Produktlinien und Reinigungssysteme, die aus hygienischen Gründen eine einfache Demontage erfordern.
Industrielle Wasseraufbereitung: Aggressive Chemikaliendosierung (z. B. HCl, NaClO).
Allgemeine Industrie: Jede korrosive Anwendung, bei der die Minimierung der Ausfallzeiten bei der Ventilwartung Priorität hat.
Unübertroffener Wartungsvorteil: Das Split-Body-Design revolutioniert die Wartungsfreundlichkeit und reduziert die Ausfallzeiten für interne Arbeiten um bis zu 70 %.
Totaler Korrosionsschutz: Die Kombination aus einem PTFE-benetzten Sitz und einer CF8M-Scheibe bietet Schutz vor den aggressivsten Chemikalien.
Bewährte Zuverlässigkeit und Dichtung: Erzielt und erhält eine blasendichte Absperrung und sorgt so für Prozessintegrität und -sicherheit.
Bereit für OEM-Anpassungen: Wir bieten maßgeschneiderte Lösungen für spezifische Anforderungen, einschließlich spezieller Abmessungen, Materialien und Betätigungspakete.
Globale Compliance bereitgestellt: Ventile werden gemäß ISO 9001 hergestellt und können gemäß CE-, UKCA- und anderen internationalen Standards geliefert werden.
Tianjin Worlds Valve bietet die innovative PTFE-Sitz-Wafer-Absperrklappe mit geteiltem Körper und einer CF8M-Scheibe an. Dieses wartungsfreundliche Ventil verfügt über ein einzigartiges zweiteiliges Gehäuse für schnellen internen Zugang ohne Ausbau der Rohrleitung, ideal für korrosive chemische und sanitäre Anwendungen. Entdecken Sie die Korrosionsbeständigkeit und das ausfallzeitsparende Design.
