CBF03-TL01
OEM | ODM | WDS
| Menge: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. – Ihr vertrauenswürdiger OEM-Hersteller mit Sitz in China – liefert Absperrklappen mit verlängertem Schaftansatz und anpassbaren Schaftlängen, Materialien und Betätigungsoptionen, um Ihren Projektanforderungen gerecht zu werden. Kontaktieren Sie uns für ein wettbewerbsfähiges Angebot oder um einen Werksbesuch zu vereinbaren.
CBF03-TL01 – Detaillierte Produktinformationen

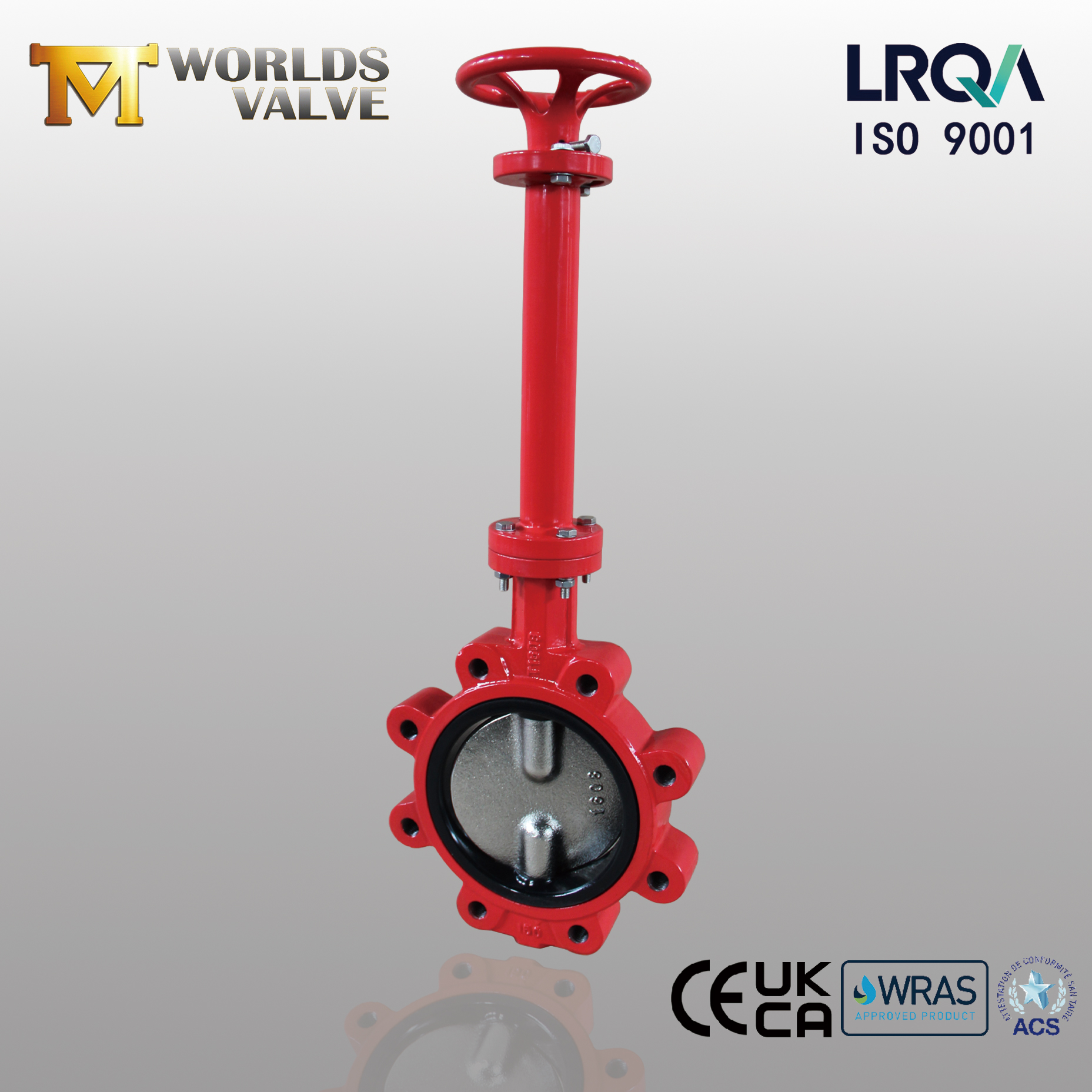

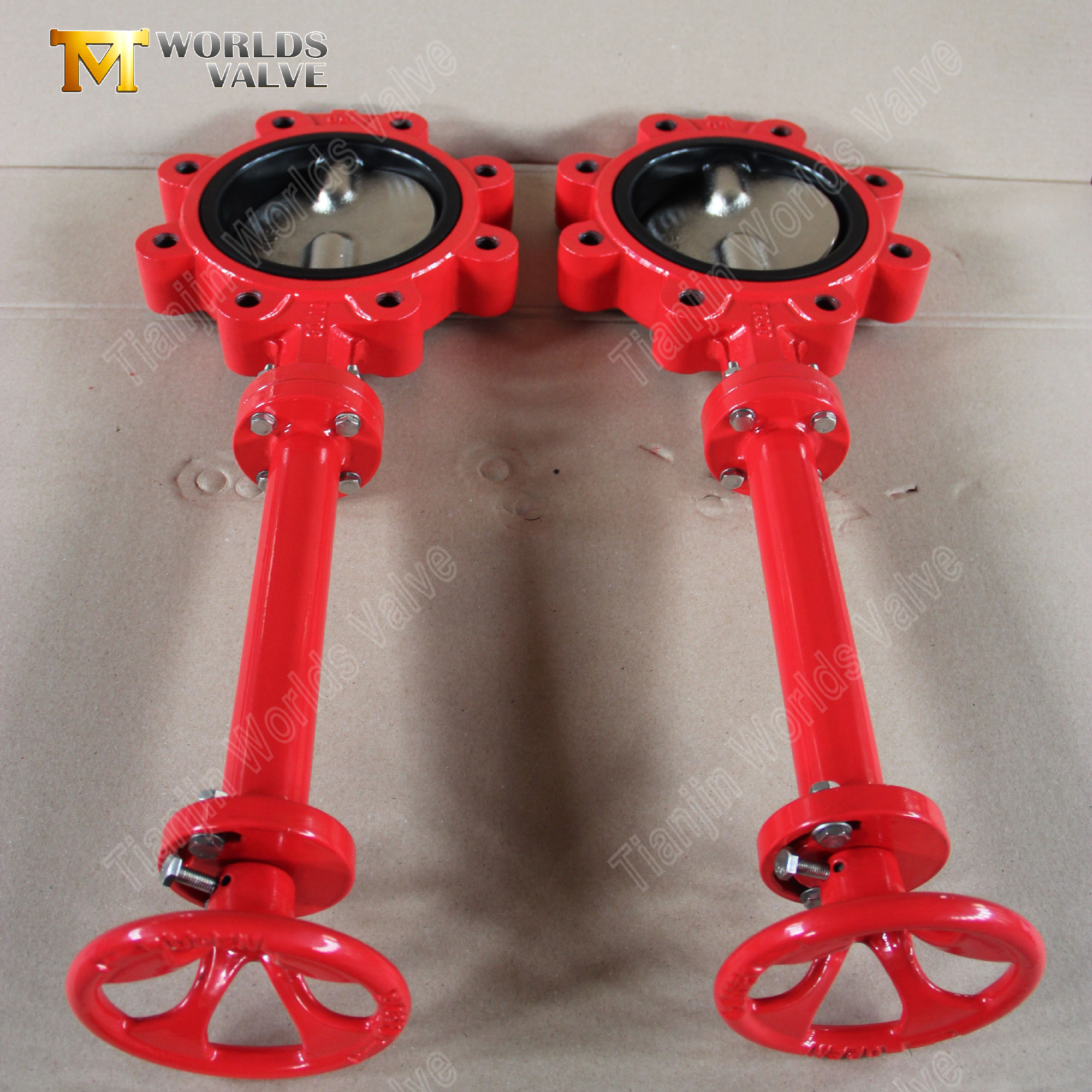

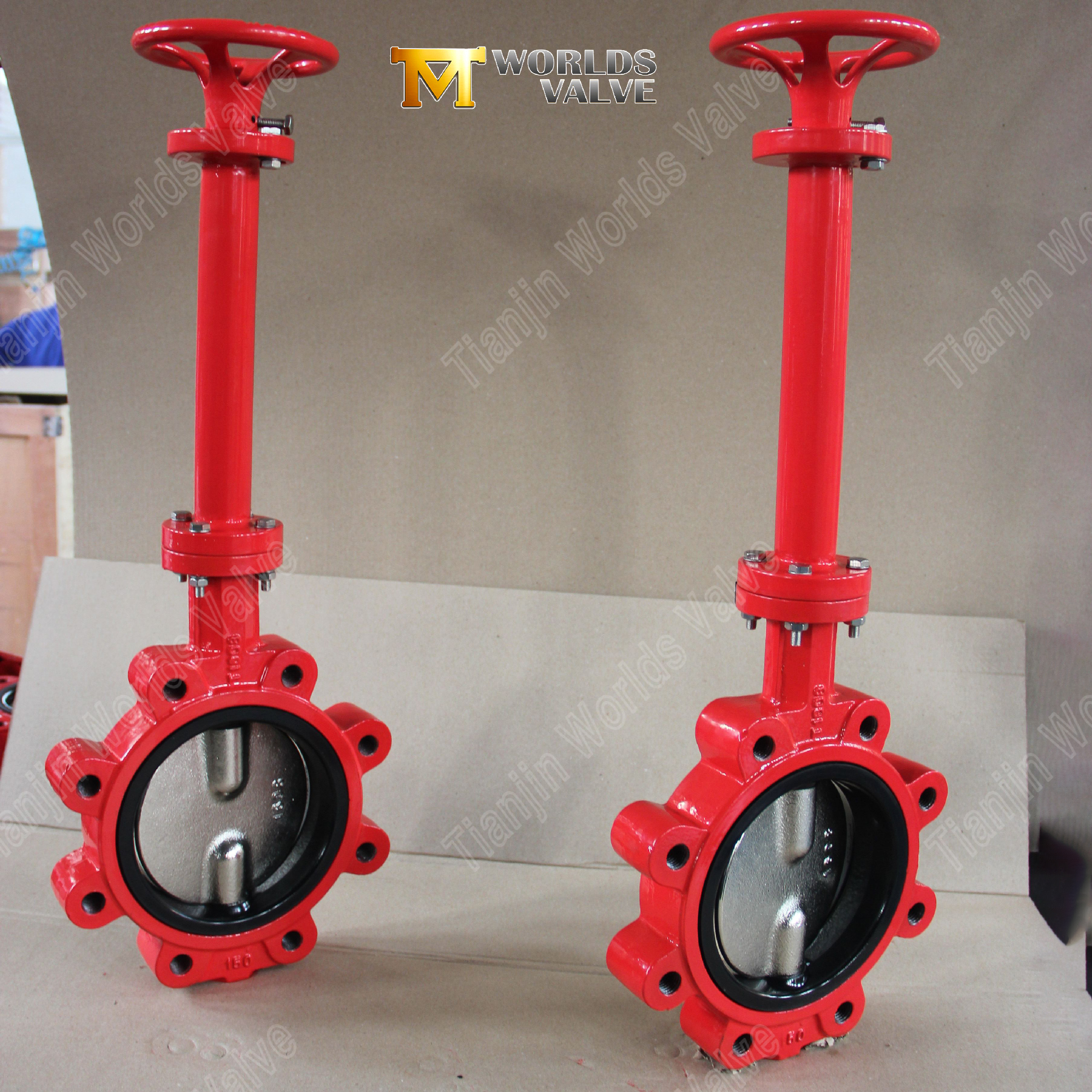

1. Verlängerter Schaft für Isolationsabstand
Positioniert den Handhebel oder Aktuator über Isolierschichten, Schutzbarrieren oder unterirdischen Kammern, sodass die Isolierung für den Zugang zum Ventil nicht entfernt werden muss.
Anpassbare Schaftlänge, typischerweise 20–50 % länger als der Standard, was den oberirdischen Betrieb von in der Tiefe vergrabenen Ventilen ermöglicht.

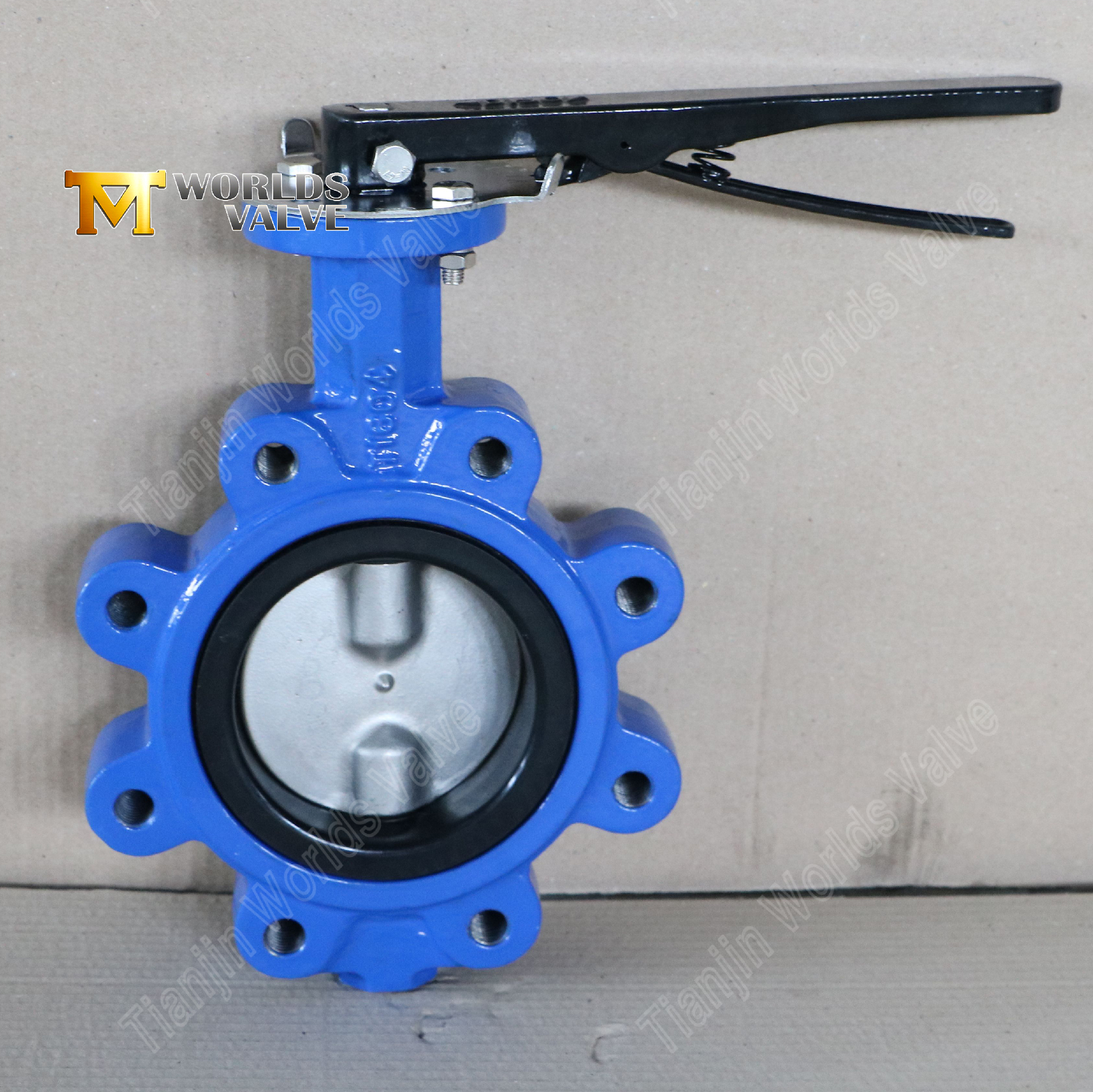

2. Laschenkörper mit bidirektionalem Dead-End-Service
Gewindelascheneinsätze ermöglichen die direkte Verschraubung mit einem einzelnen Flansch und ermöglichen so eine End-of-Line-Installation bei vollem Nenndruck.
Ausgelegt für bidirektionalen Dead-End-Betrieb, wodurch es sich ideal für Isolierpunkte und Wartungsabsperrungen eignet, bei denen nachgeschaltete Rohrleitungen entfernt werden können.
3. Blasendichte, elastische Abdichtung
Der EPDM-Sitz (Standard) bietet Nullleckage (Klasse A) für Wasser, HVAC und milde chemische Anwendungen (-20℃ bis +120℃).
Sitzoptionen aus Viton (FKM) oder PTFE für Hochtemperatur- oder aggressive chemische Anwendungen (-35℃ bis +200℃).
4. ISO 5211 Direktantriebsmontage
Die standardisierte Montageschnittstelle ermöglicht die direkte Anbringung von elektrischen, pneumatischen oder Getriebeantrieben ohne kundenspezifische Halterungen.
Der ISO 5211-Flansch ermöglicht einen schnellen Wechsel vor Ort zwischen manueller, elektrischer oder pneumatischer Betätigung, ohne das Ventil aus der Rohrleitung zu entfernen.
5. Sphärogussgehäuse mit Epoxidbeschichtung
Hochfestes GGG40-Sphäroguss bietet eine Zugfestigkeit von >400 MPa bei Druckstößen und Rohrleitungsbelastungen.
Die Epoxidbeschichtung (jede RAL-Farbe) bietet äußeren Korrosionsschutz für Erd-, Schiffs- und Außeninstallationen.
6. Große Auswahl an Scheibenmaterialien (OEM flexibel)
Sphäroguss mit Nylon/PTFE-Beschichtung (kostengünstig für die Wasserversorgung)
CF8 / CF8M-Edelstahl (chemische, hochreine, leicht korrosive Medien)
Aluminiumbronze C95400 (Meerwasser, Meerwasser, Entsalzung)

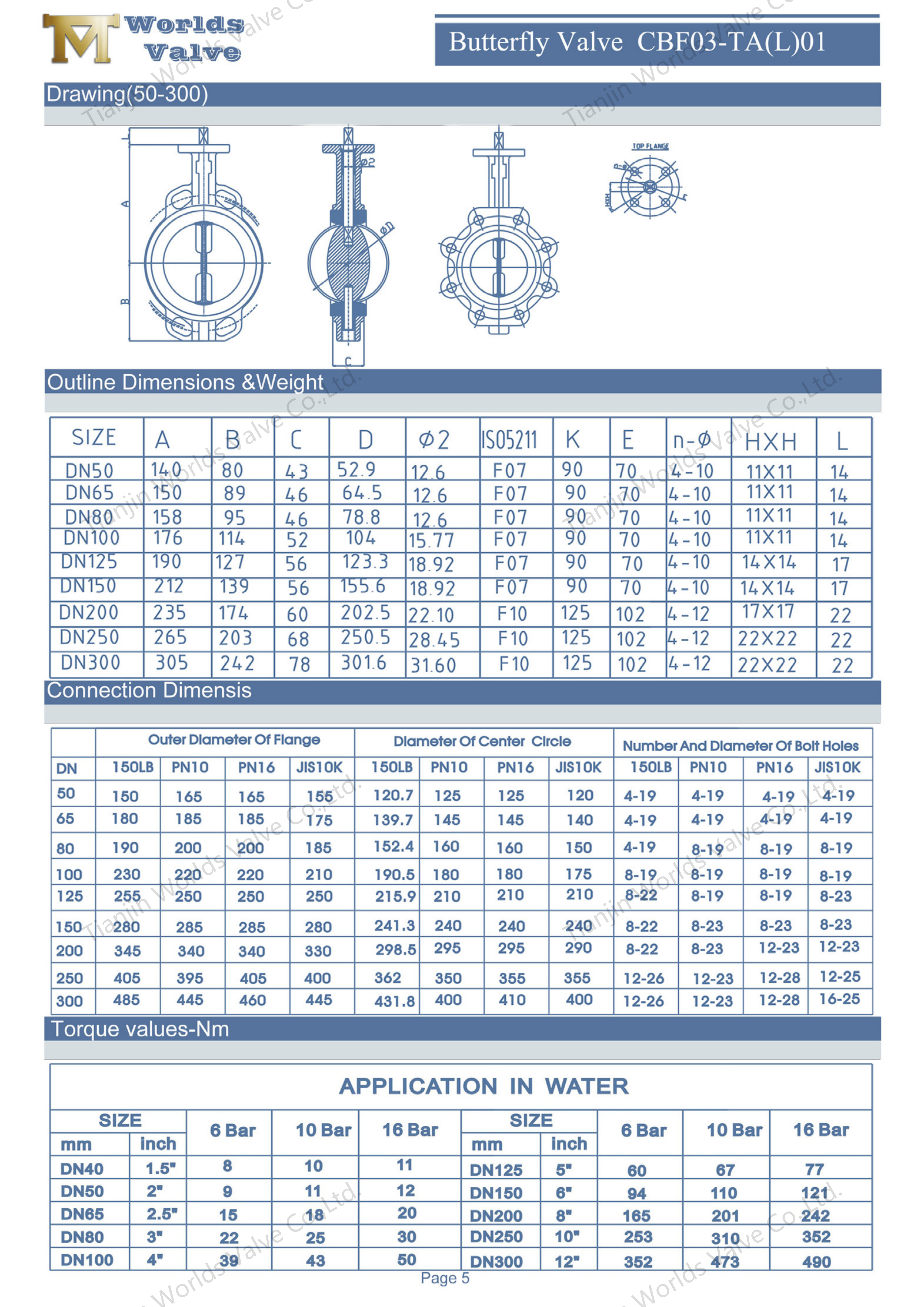

Parameter | Verfügbare Optionen |
Ventiltyp | Lug-Absperrklappe/verlängerter Schaft (CBF03-TL01) |
Nenngröße | Verfügbare Größen (DN50-DN600) |
Körpermaterial | Sphäroguss (GGG40 / ASTM A536) mit Epoxidbeschichtung |
Scheibenmaterial | Sphäroguss, CF8, CF8M, Aluminiumbronze, Duplex (OEM anpassbar) |
Sitzmaterial | EPDM (Standard), NBR, Viton (FKM), PTFE |
Stammmaterial | Edelstahl (SS416 / SS431 / SS304) – erweiterte Länge anpassbar |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | PN10 / PN16 / Klasse 150/ JIS5K/10K (anpassbar) |
Oberer Flansch | ISO 5211 optional für die Montage des Stellantriebs |
Anwendbare Medien | Säuren, Laugen, Lösungsmittel, Meerwasser, Sole, Reinstwasser, Chemikalien |
Direkter OEM/ODM-Hersteller – Wir produzieren in unserer eigenen ISO 9001-zertifizierten Fabrik, nicht nur in einem Handelsunternehmen. Jede Absperrklappe wird genau nach Ihren Vorgaben gefertigt.
Material- und Designflexibilität – alles kann an Ihre spezifischen Medien-, Temperatur- und Druckanforderungen angepasst werden.
Zertifizierte Qualität – ISO 9001-zertifiziert mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen auf Anfrage erhältlich, um den globalen Marktanforderungen gerecht zu werden.
Vollständige Dokumentation – Materialzertifikate (Mühlentestberichte) und Drucktestberichte, die jeder Bestellung beiliegen.
Globale Exporterfahrung – Lieferung von Ventilen in über 50 Länder mit zuverlässiger Logistik und technischem Support.
Die Absperrklappe mit verlängertem Schaftansatz bietet eine zuverlässige, zugängliche Durchflussregelung für isolierte und erdverlegte Rohrleitungen. Vollständig anpassbar – Schaftlänge, Materialien, Betätigung. ISO 9001-zertifizierter OEM. Kontaktieren Sie Tianjin Worlds Valve für ein Angebot oder einen Werksbesuch.
