CBF02-TU01
OEM | ODM | WDS
| Menge: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. arbeitet nach einem ISO 9001-zertifizierten Qualitätsmanagementsystem und kann auf Anfrage Produkte mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen liefern. Wir sind ein direkt in China ansässiger OEM/ODM-Hersteller und produzieren Ventile streng nach Kundenspezifikationen. Alle Materialien – Gehäuse, Scheibe, Sitz, Spindel, Druckstufe, Flanschstandard, Betätigung und Beschichtung – können vollständig an Ihre spezifischen Anwendungsanforderungen angepasst werden. Zu jeder Bestellung wird eine vollständige Dokumentation (Materialzertifikate mit Werksprüfberichten und Druckprüfberichten) geliefert.

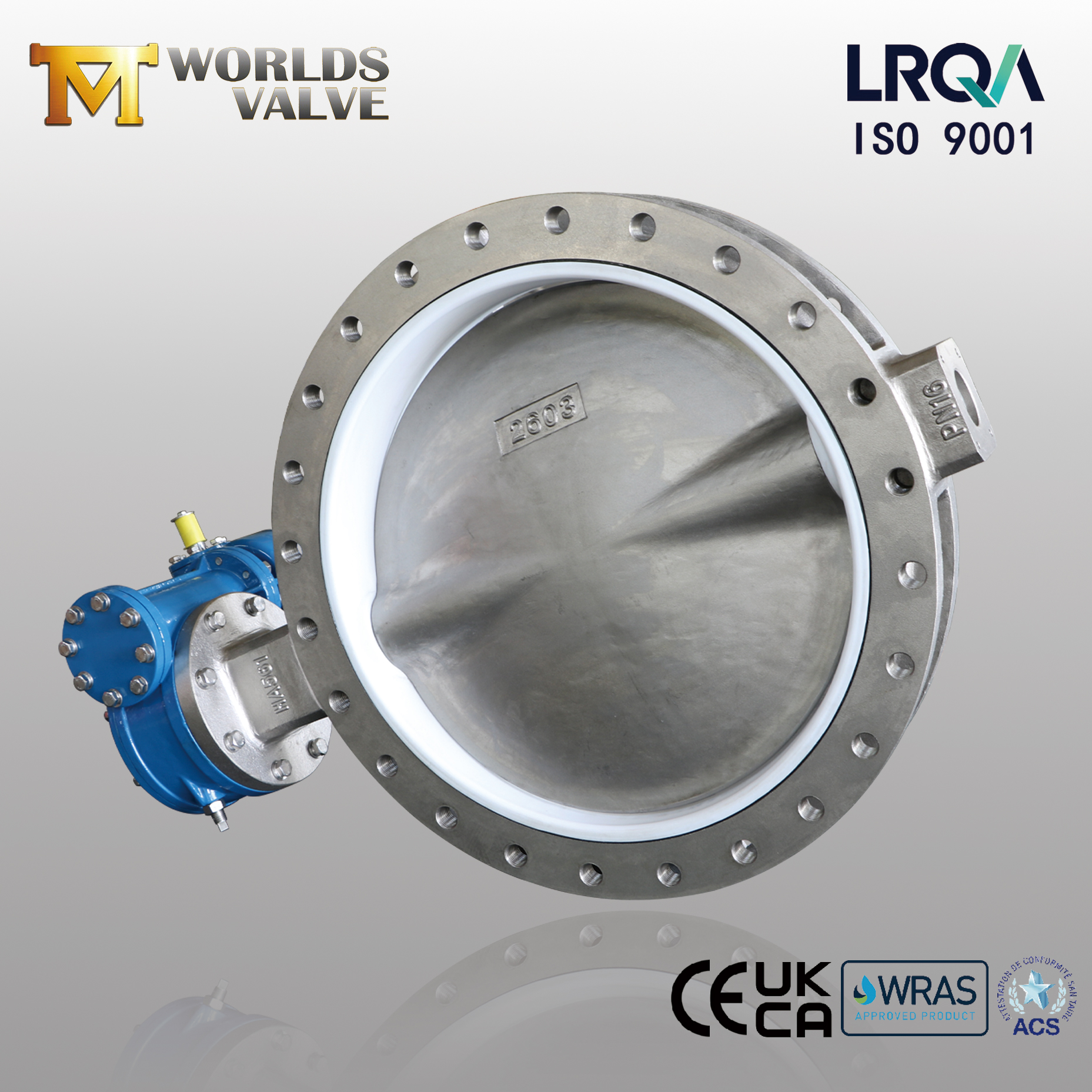

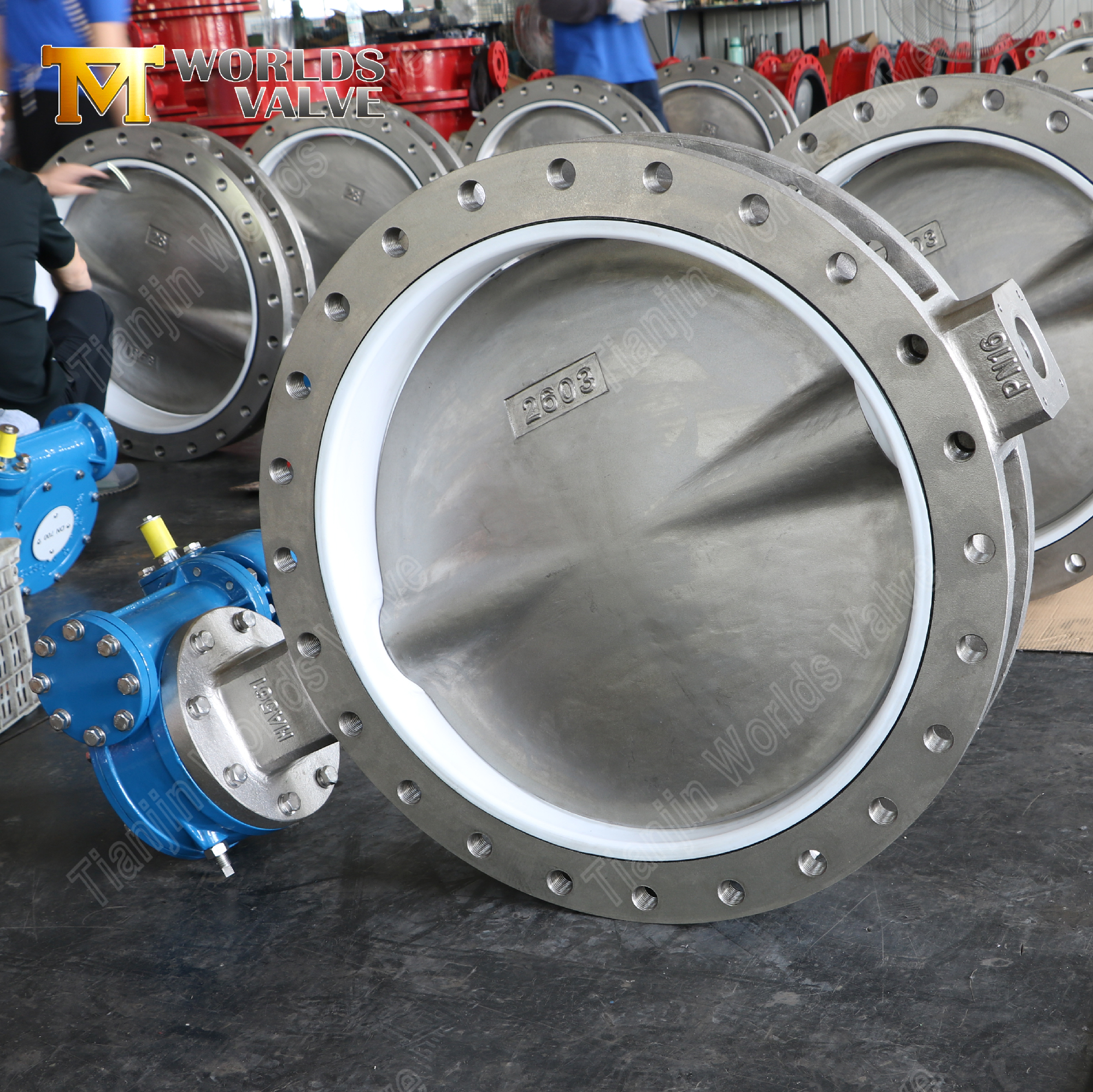

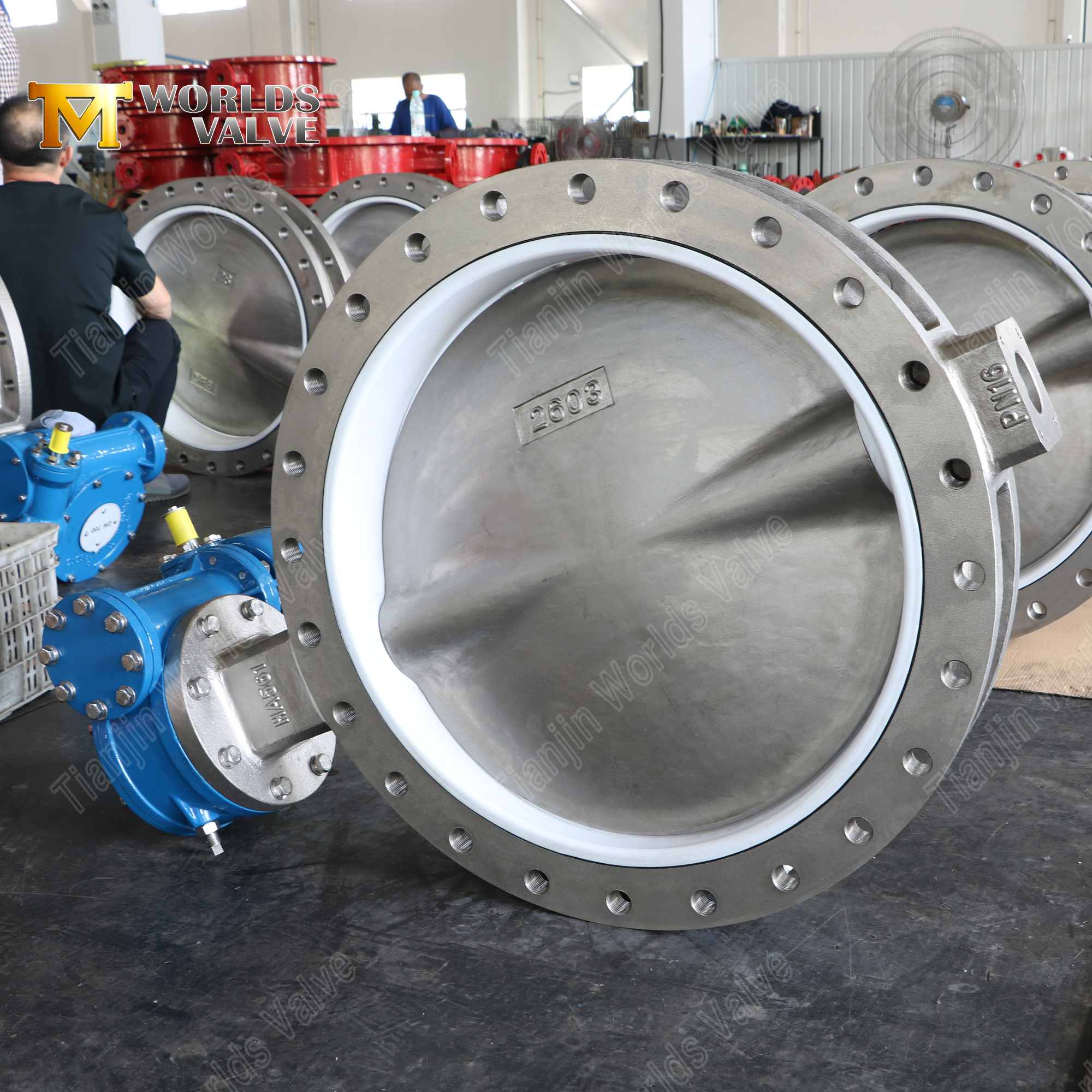

Absperrklappe vom U-Typ | PTFE-Sitz | Korrosionsbeständigkeit | ISO 5211
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
1. Gehäuse und Scheibe aus CF8-Edelstahl – korrosionsbeständig und langlebig
Sowohl Gehäuse als auch Scheibe sind aus CF8 (ASTM A351 Grade CF8 / AISI 304) gegossen, dem Gussäquivalent von geschmiedetem Edelstahl 304.
Bietet eine gute Korrosionsbeständigkeit gegenüber Wasser, milden Chemikalien, Säuren, Laugen und neutralen Salzlösungen.
Bietet hohe Festigkeit und Haltbarkeit für einen langfristigen industriellen Einsatz.
2. PTFE-Sitz – chemische Inertheit und geringe Reibung
PTFE ist gegen fast alle Säuren, Laugen, Lösungsmittel und Oxidationsmittel beständig.
Die selbstschmierende Oberfläche reduziert das Betriebsdrehmoment und verhindert Medienansammlungen.
Temperaturbereich: ca. -35℃ bis +200℃.
3. U-förmiges Gehäusedesign – optimierter Durchfluss und hervorragende Abdichtung
Der U-förmige Strömungskanal optimiert den Flüssigkeitsweg und reduziert den Druckverlust.
Ermöglicht eine dichtere Abdichtung im geschlossenen Zustand, geeignet für Anwendungen, die ein hohes Maß an Dichtungsleistung erfordern.
Ideal für Szenarien mit großem Durchfluss und niedrigem Energieverbrauch.
4. Schneckengetriebeantrieb mit ISO 5211-Oberflansch – einfache Betätigung
Das Schneckengetriebe sorgt für eine sanfte, drehmomentstarke manuelle Steuerung mit Selbsthemmungsmechanismus.
Der obere Flansch nach ISO 5211 ermöglicht die direkte Montage elektrischer oder pneumatischer Antriebe ohne kundenspezifische Halterungen.
Unterstützt zukünftige Automatisierungs-Upgrades mit minimalen Änderungen.
5. Großer Größenbereich – DN50 bis DN1200
Deckt alles ab, von kleinen Nebenleitungen bis hin zu Industrieanlagen mit großem Durchmesser.

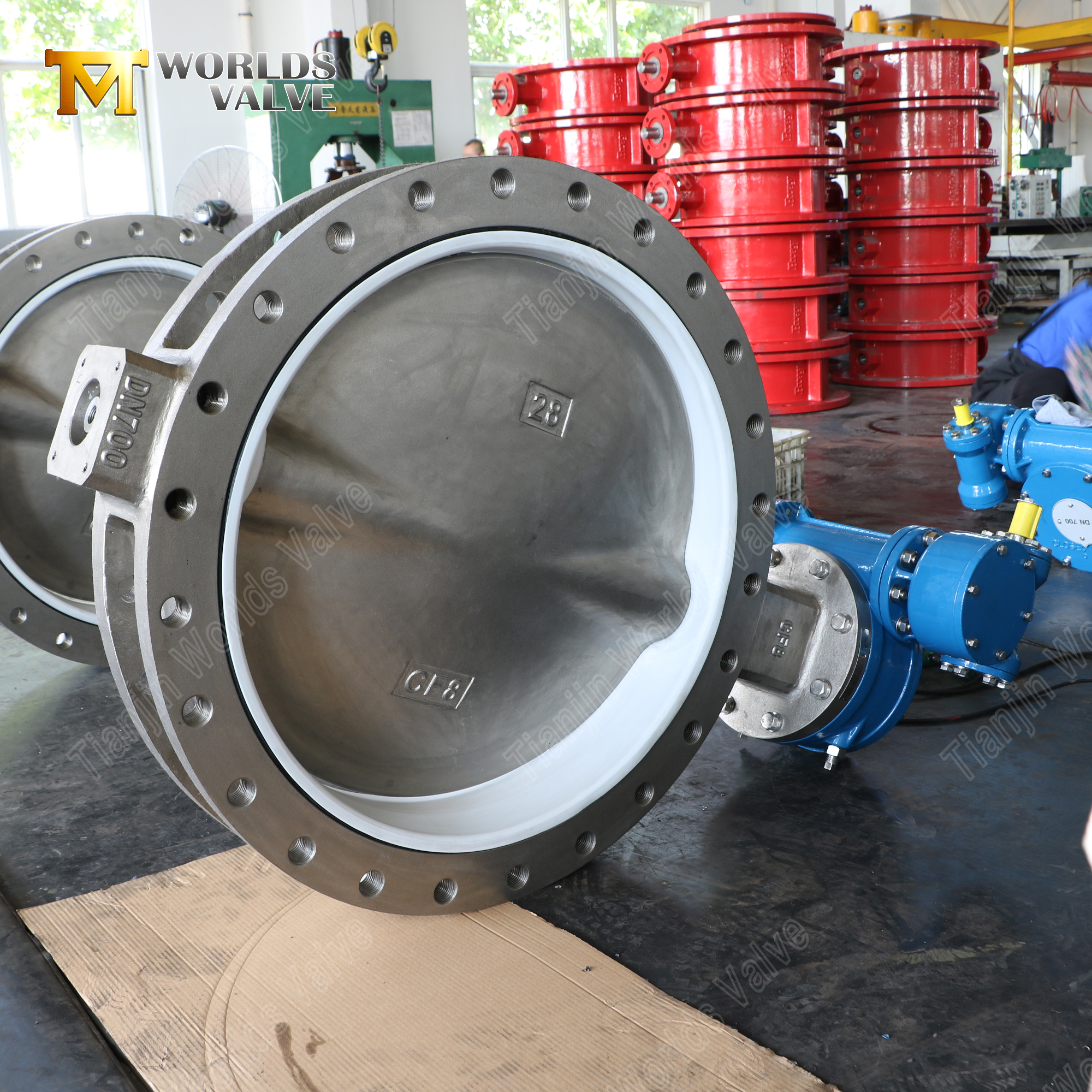

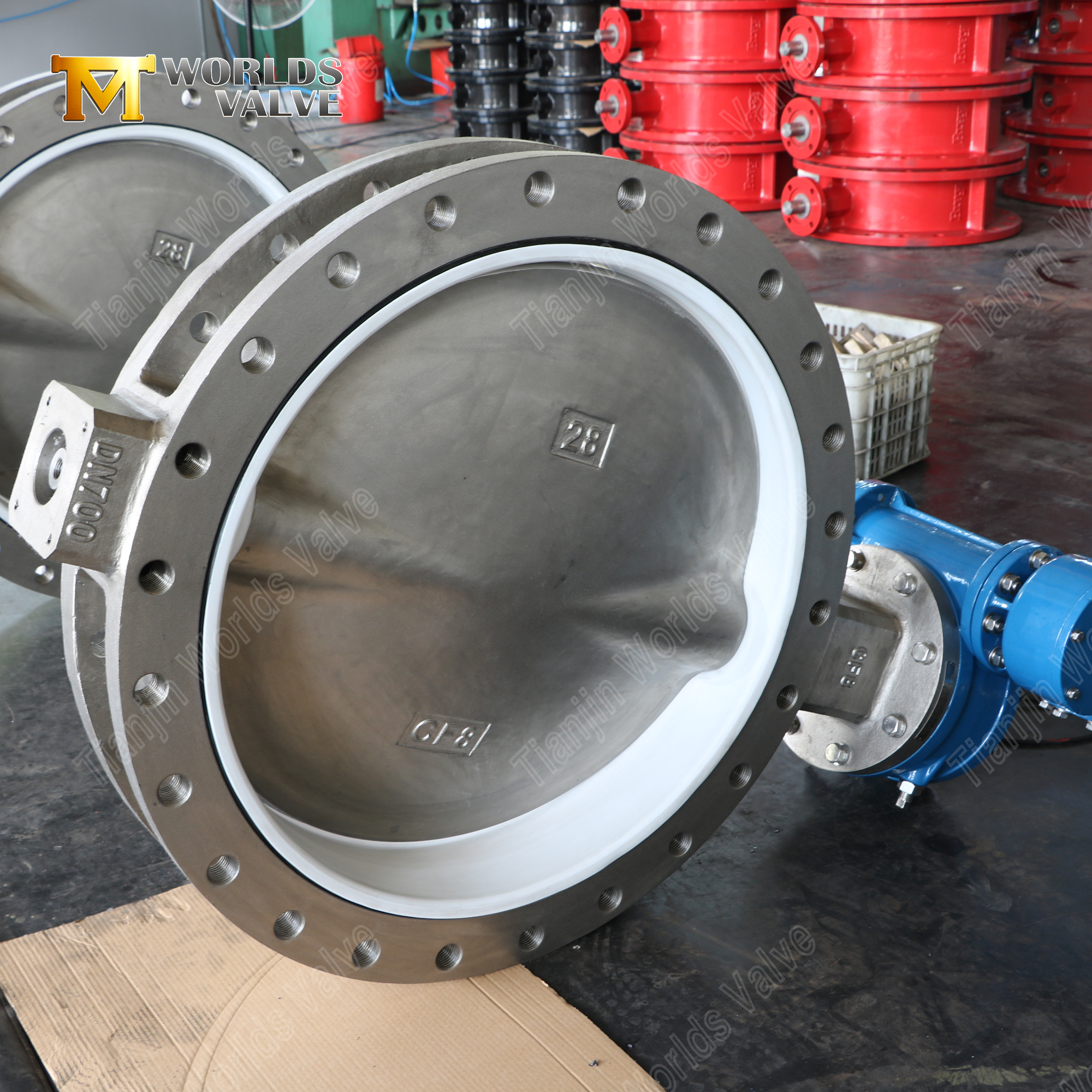

28 Zoll (DN700) beschrieben; andere Größen auf Anfrage erhältlich.
Geeignet für die chemische Verarbeitung, Wasseraufbereitung, Petrochemie und allgemeine Industrieanwendungen.
6. Vollständig anpassbare OEM/ODM-Lösung
Gehäusematerialien: CF8 (Standard), CF8M, WCB, Sphäroguss.
Scheibenmaterialien: CF8 (Standard), CF8M, Duplex, Superduplex, Aluminiumbronze.
Sitzmaterialien: PTFE (Standard), EPDM, NBR, Viton.
Druckstufen: PN10, PN16, PN25, Klasse 150.
Flanschnormen: EN 1092, ANSI B16.5, AS2129, JIS.
Bedienung: Schneckengetriebe (Standard), Handhebel, elektrischer Antrieb, pneumatischer Antrieb.
Zertifizierungen: ISO 9001, CE, UKCA, WRAS, ACS auf Anfrage erhältlich.
Parameter | Verfügbare Optionen |
Ventiltyp | Absperrklappe mit U-Abschnitt (CBF02-TU01) |
Nenngröße | Verfügbare Größen (DN50-DN1200) |
Scheibenmaterial | CF8 (ASTM A351 Klasse CF8 / AISI 304) |
Sitzmaterial | PTFE |
Körpermaterial | CF8 (ASTM A351 Klasse CF8 / AISI 304) |
Farbe der Epoxidbeschichtung | Vom Kunden wählbar (jede RAL- oder Sonderfarbe) |
Druckstufe | PN16 (anpassbar) |
Oberer Flansch | ISO 5211 optional für die Montage des Stellantriebs |
Anwendbare Medien | Säuren, Laugen, Lösungsmittel, Meerwasser, Sole, Reinstwasser, Chemikalien |
1. Direkter OEM/ODM-Hersteller – wir produzieren in unserer eigenen ISO 9001-zertifizierten Fabrik, nicht in einem Handelsunternehmen. Jede U-förmige Absperrklappe wird genau nach Ihren Vorgaben gefertigt.
2. Materialkompetenz – Unser CF8-Körper und unsere CF8-Scheibe bieten in Kombination mit dem PTFE-Sitz eine hervorragende Korrosionsbeständigkeit und chemische Kompatibilität für anspruchsvolle Anwendungen.
3. Vorteil des U-Typ-Designs – Optimierter Strömungsweg reduziert Druckverlust und Energieverbrauch.
4. Bereit für ISO 5211 – Der standardisierte obere Flansch ermöglicht die direkte Montage des Stellantriebs für eine einfache Automatisierung.
5. Großer Größenbereich – von DN50 bis DN1200, der kleine Abzweigleitungen bis hin zu Industriesystemen mit großem Durchmesser abdeckt.
6. Zertifizierte Qualität – ISO 9001-zertifiziert mit CE-, UKCA-, WRAS- und ACS-Zertifizierungen auf Anfrage erhältlich.
7. Vollständige Dokumentation – Materialzertifikate (Mühlentestberichte) und Drucktestberichte, die jeder Bestellung beiliegen.
8. Globale Exporterfahrung – Lieferung von Ventilen in über 50 Länder mit zuverlässiger Logistik und technischem Support.
Wir laden Sie ein, uns für ein wettbewerbsfähiges Angebot zu kontaktieren oder einen Besuch in unserer Fabrik zu vereinbaren. Unser Technikteam bespricht gerne Ihre spezifischen Größen-, Material-, Druck- und Temperaturanforderungen – egal, ob Sie eine standardmäßige 28-Zoll-U-Absperrklappe oder eine vollständig kundenspezifische Lösung bis DN1200 mit speziellen Materialien oder Betätigung benötigen.
