RGV02-TF010203
OEM | ODM | WDS
| Menge: | |
|---|---|
Es ist für den vollen Durchfluss bei minimalem Druckabfall ausgelegt und verfügt über einen **Keil aus duktilem Eisen** und einen elastischen **EPDM-Sitz** für eine sichere, blasendichte Abdichtung. Das klare **Design mit steigender Spindel** bietet eine visuelle Anzeige des Offen-/Geschlossen-Status des Ventils und erhöht so die Betriebssicherheit. Dieses Ventil ist in den Größen **DN50 bis DN600** erhältlich und für den langfristigen, wartungsfreien Betrieb in anspruchsvollen Rohrleitungssystemen ausgelegt.

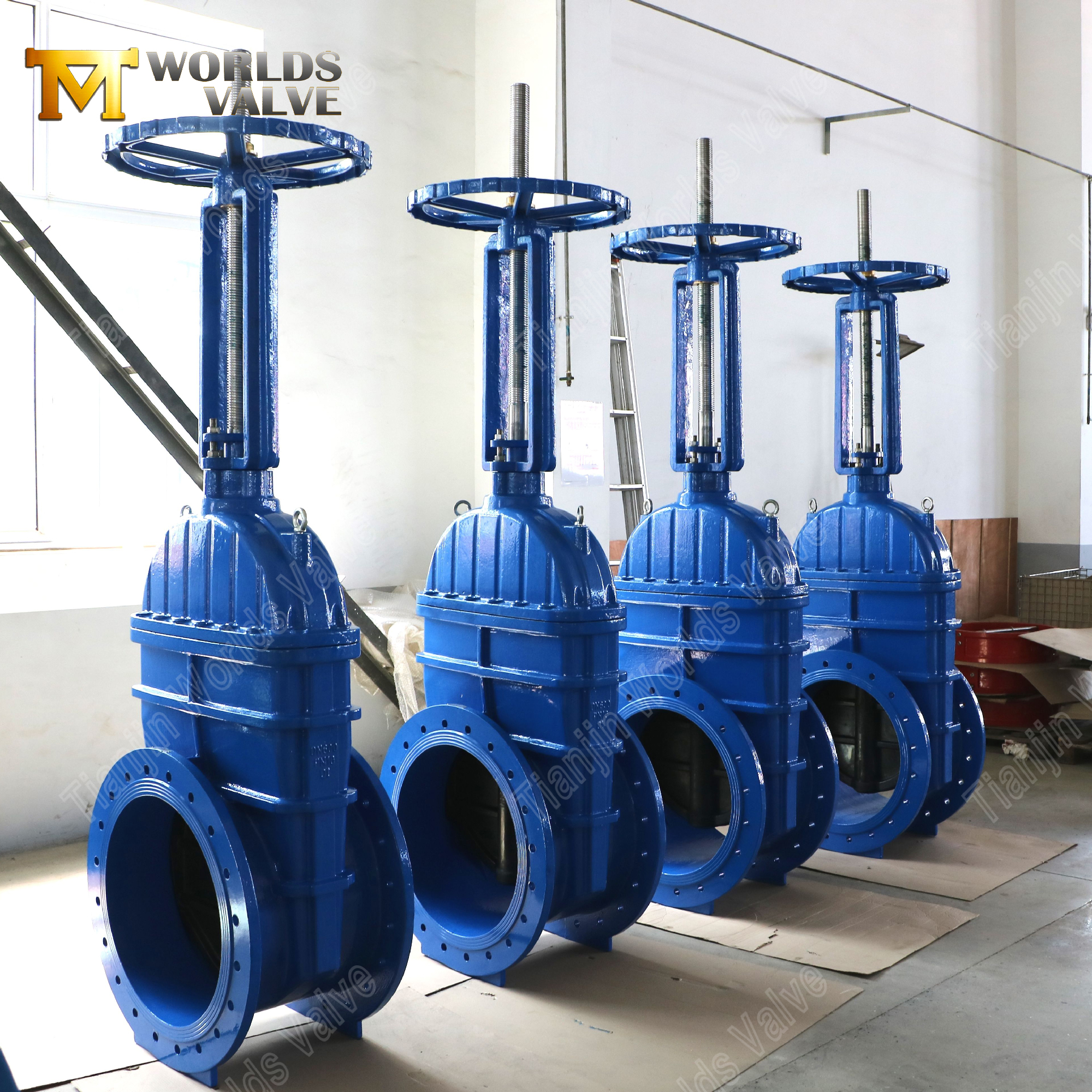

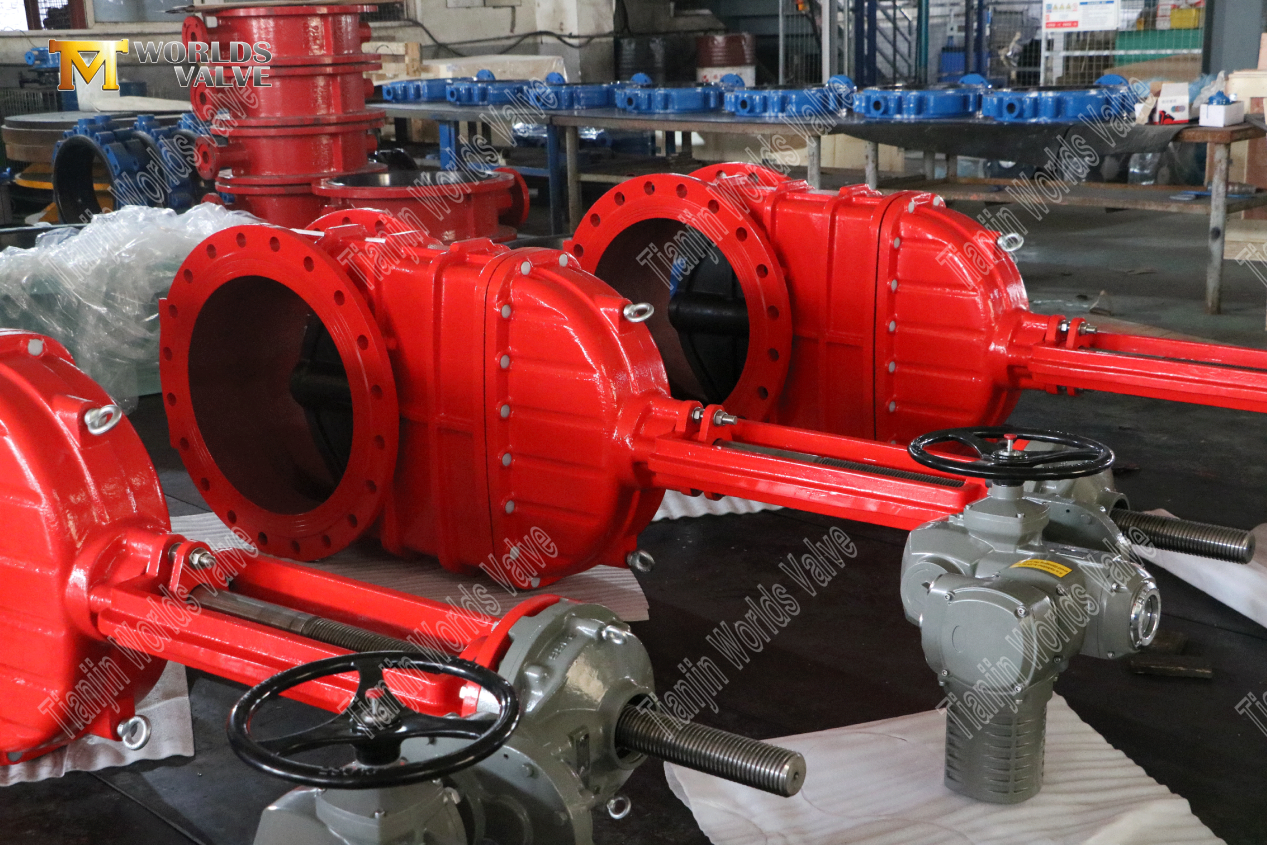

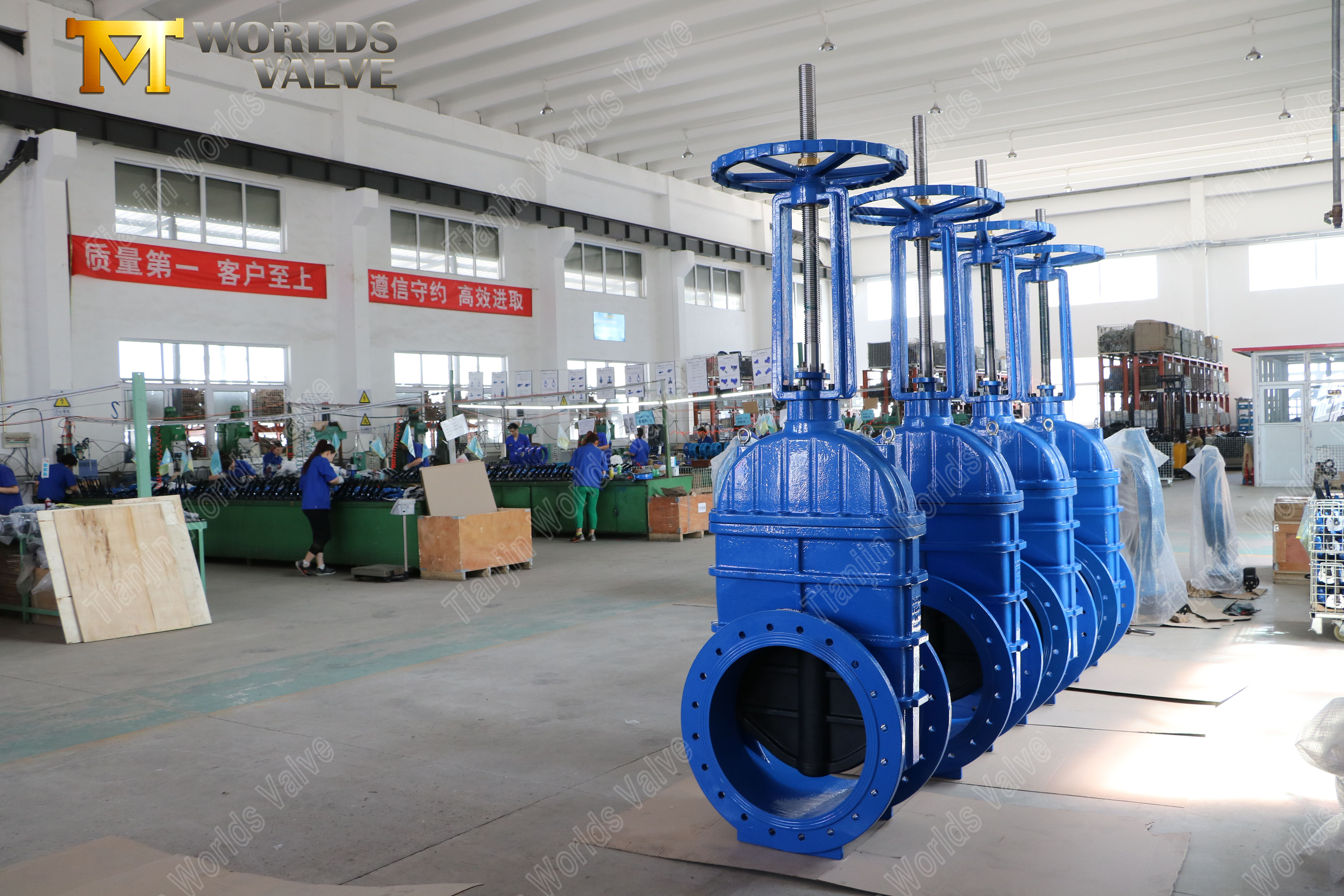

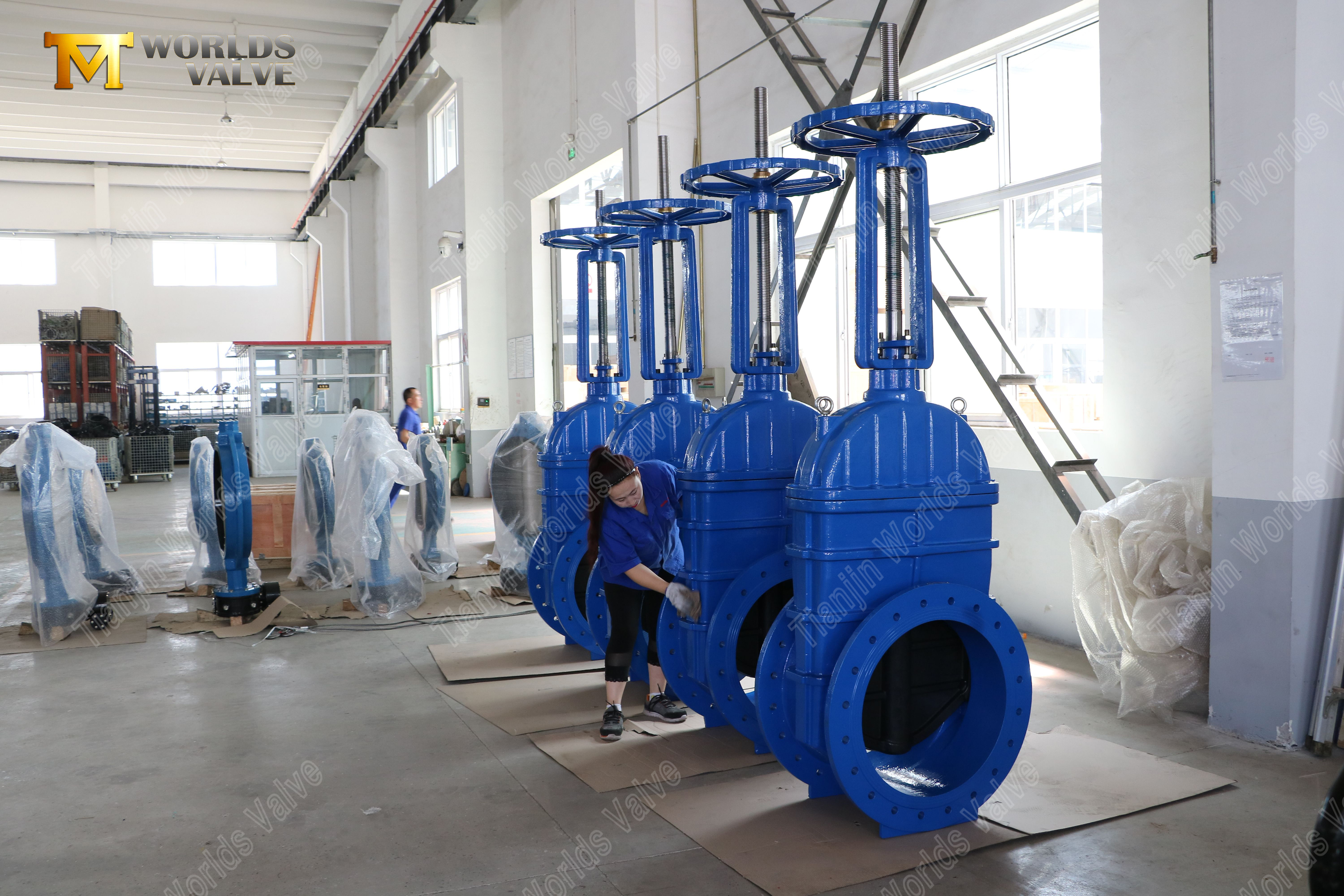

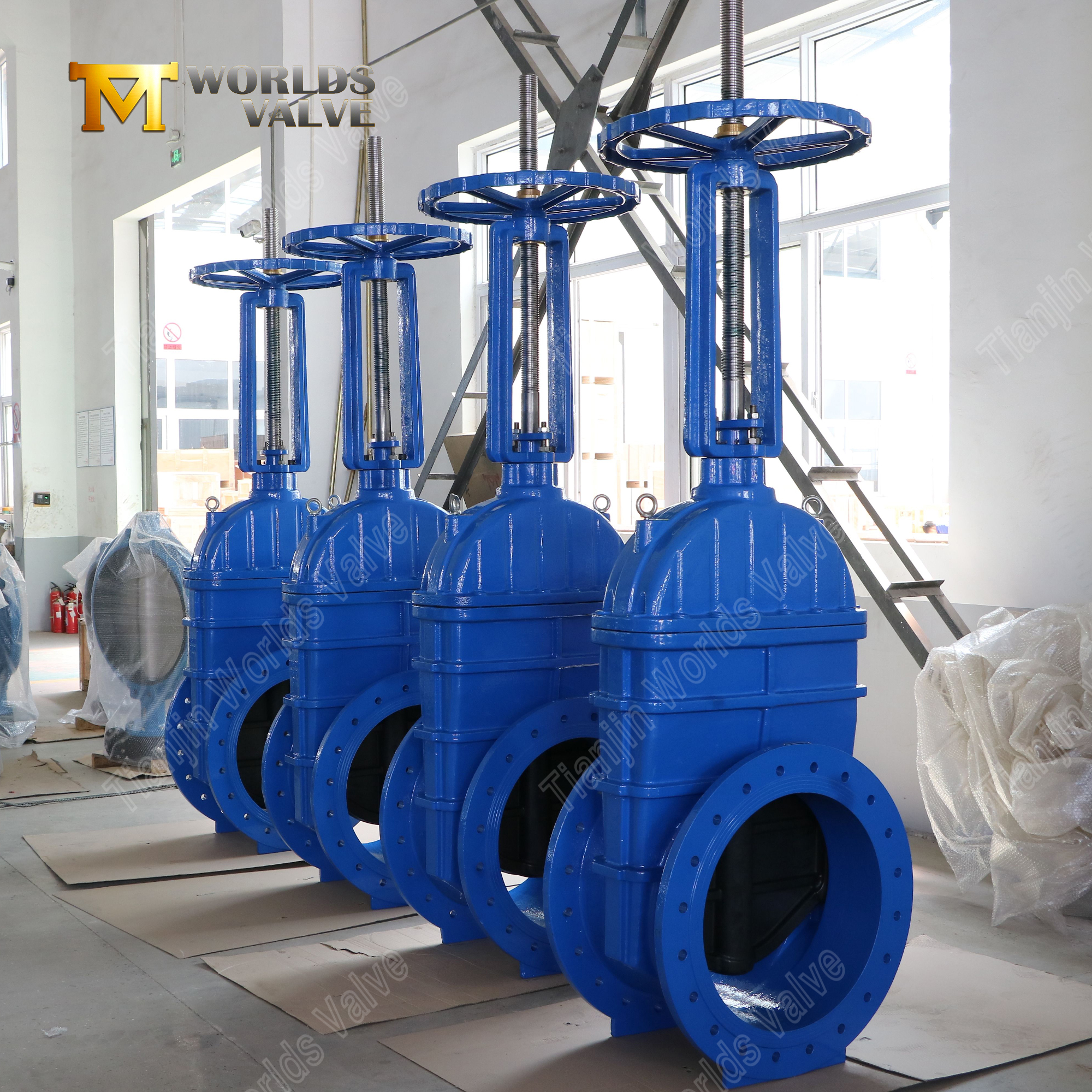

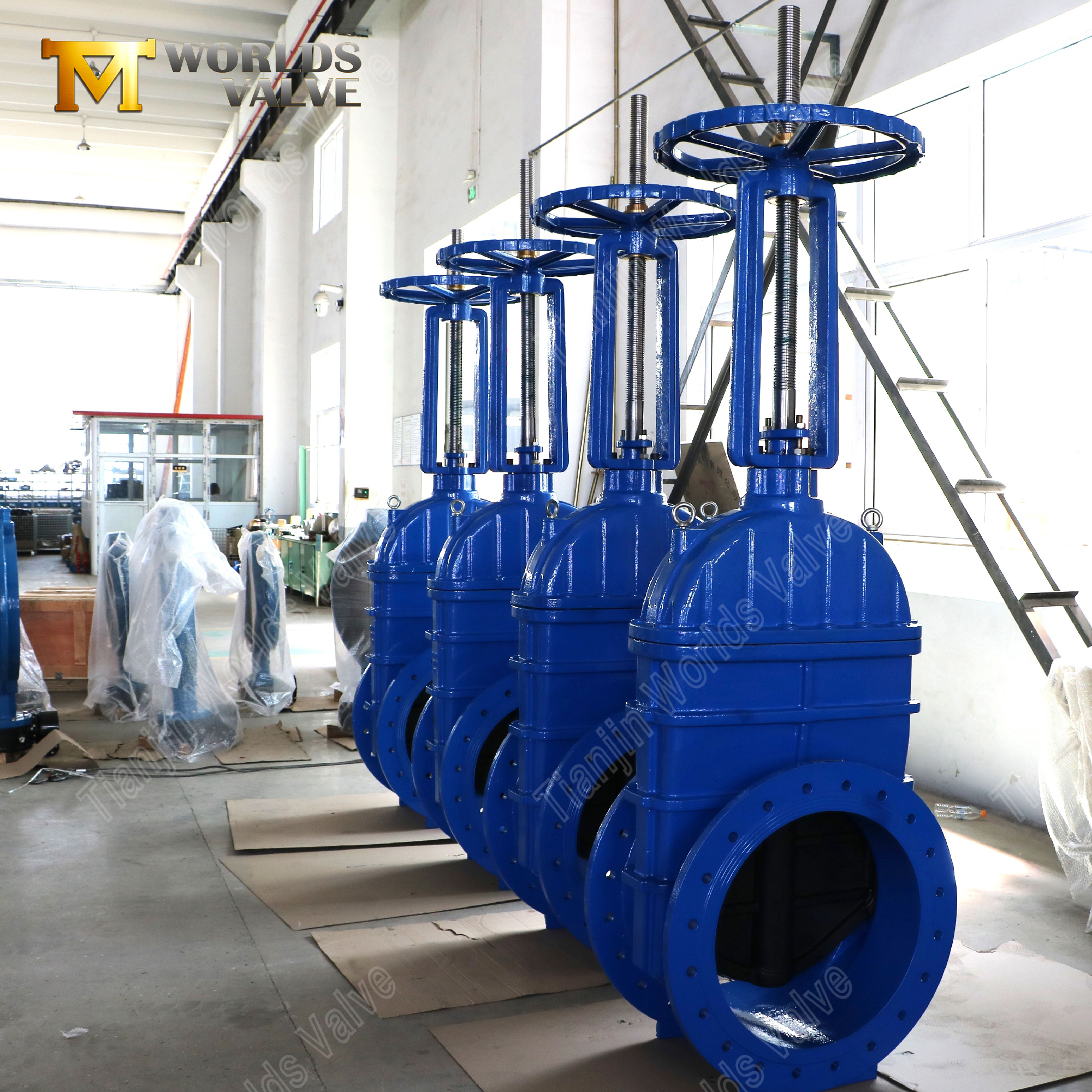

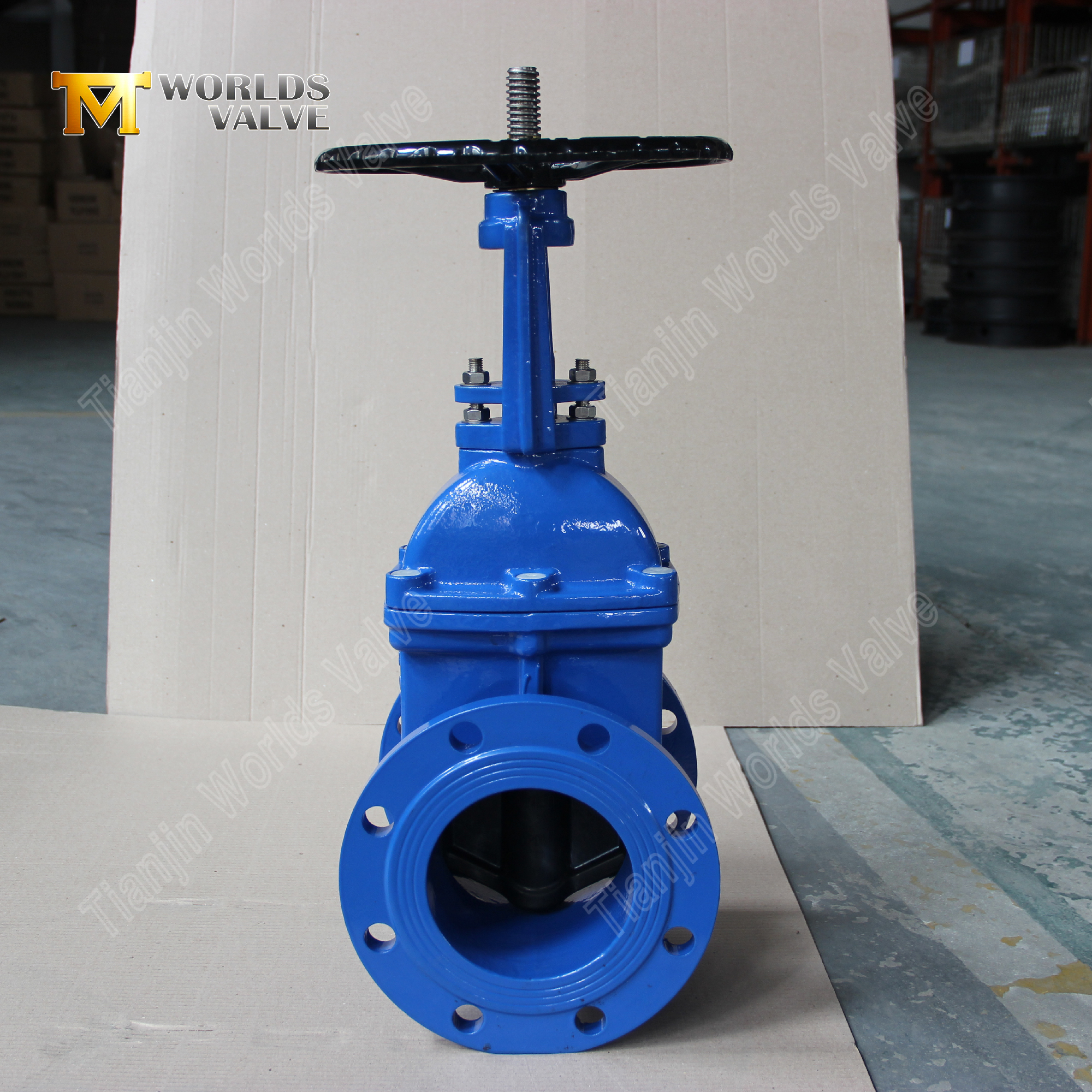

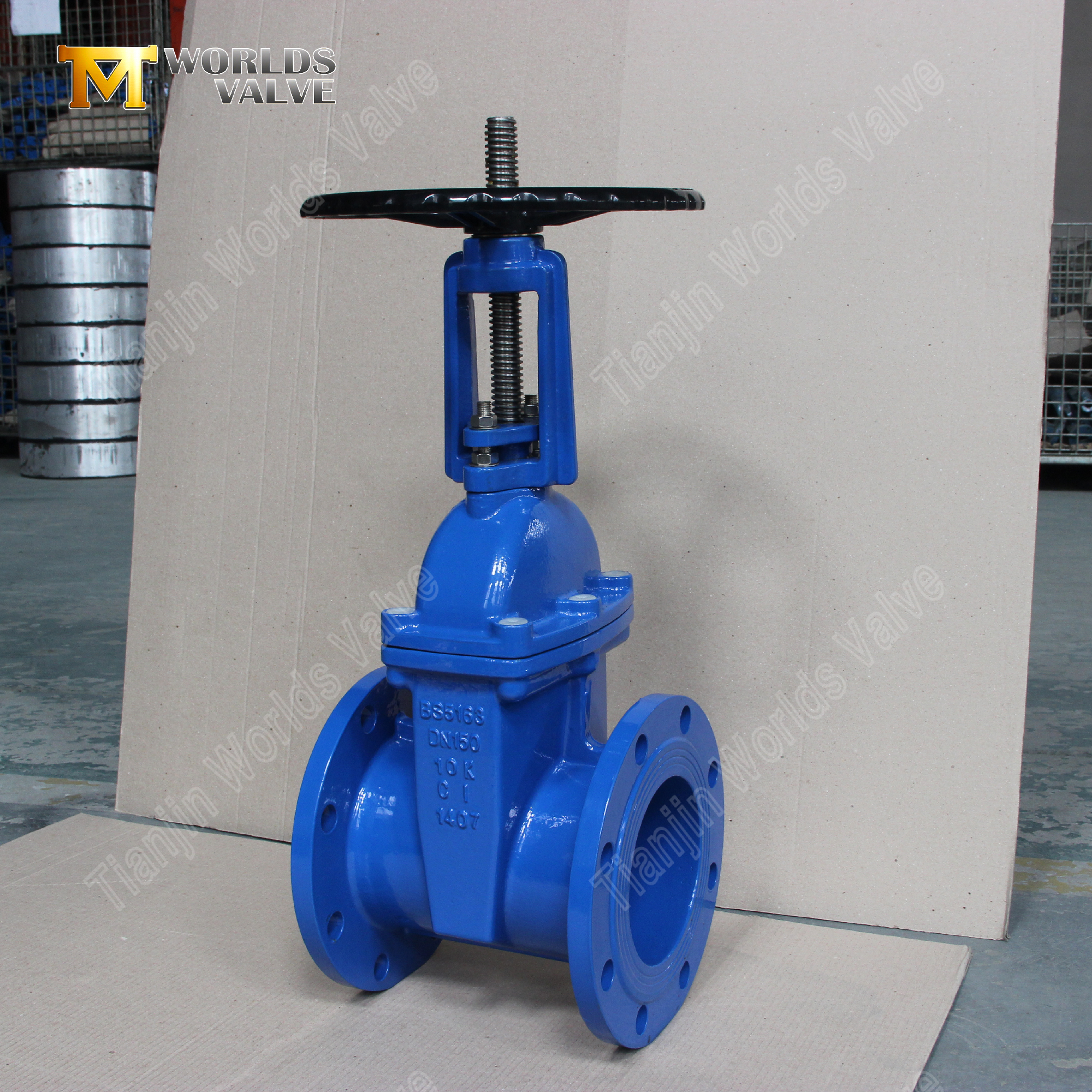

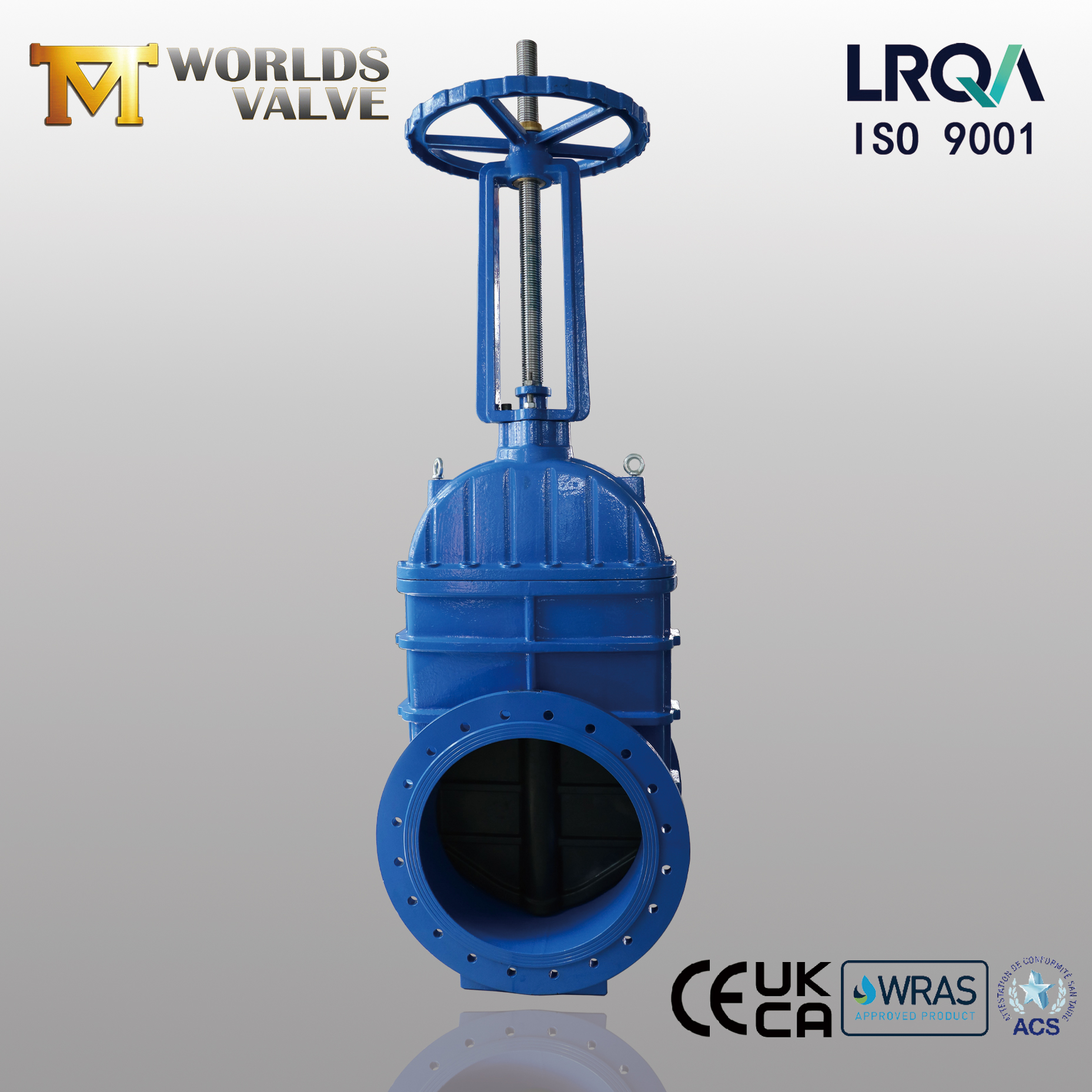

Absperrschieber mit Flansch und steigender Spindel, EPDM-Sitz und Getriebeantrieb | DN50-DN600
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
RGV02-TF010203-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Manuelle Getriebebedienung für mühelose Steuerung hoher Drehmomente
Entwickelt für einfache Bedienung, auch bei größeren Größen oder bei hohem Differenzdruck.
Hoher mechanischer Vorteil: Der mehrstufige **Schneckengetriebeantrieb (Turbinenkopf)** sorgt für eine erhebliche Drehmomentvervielfachung, wodurch das Öffnen und Schließen des Ventils mit minimalem Bedieneraufwand sanft und beherrschbar ist, sodass keine großen Handräder erforderlich sind.
Langlebiges und zuverlässiges Getriebe: Das geschlossene Getriebe schützt interne Komponenten vor Umweltverschmutzungen und sorgt so für langfristige Zuverlässigkeit und konstante Leistung.
Sicher und effizient: Der Getriebemechanismus ermöglicht einen kontrollierten, gleichmäßigen Betrieb, verringert das Risiko von Wasserschlägen und schützt das Ventilinnere vor plötzlicher Belastung.
2. Elastischer EPDM-Sitz für blasendichte Abdichtung und lange Lebensdauer
Gewährleistet eine zuverlässige, leckagefreie Abschaltung in einem breiten Spektrum von Anwendungen.
Überlegene elastische Dichtung: Der **Ethylen-Propylen-Dien-Monomer (EPDM)**-Sitz sorgt für eine hervorragende elastische Erholung und sorgt für eine zuverlässige, blasendichte Abdichtung gegen den Metallkeil, auch nach zahlreichen Zyklen.
Hervorragende Medienkompatibilität: EPDM bietet eine hervorragende Beständigkeit gegen Wasser, Witterungseinflüsse und eine Vielzahl von Chemikalien und ist daher ideal für Trinkwasser, Abwasser und verschiedene Industrieflüssigkeiten innerhalb seines Temperaturbereichs.
Reduzierter Verschleiß und Wartung: Der elastische Sitz fungiert als Polster und reduziert den Verschleiß sowohl des Sitzes als auch des Keils, was die Wartungsintervalle verlängert und die Gesamtbetriebskosten senkt.
3. Klares, ansteigendes Schaftdesign für sofortige visuelle Anzeige
Bietet eine eindeutige Ventilpositionsrückmeldung für verbesserte Systemsicherheit und -verwaltung.
Sofortige Statusüberprüfung: Das **ansteigende Schaftdesign (OS&Y)** bietet eine klare, visuelle Bestätigung der Ventilposition auf einen Blick – angehobener Schaft bedeutet „offen“, abgesenkter Schaft bedeutet „geschlossen“ – entscheidend für die Sicherheit in komplexen Rohrleitungssystemen.
Verpackungsschutz: Die Schaftgewinde befinden sich außerhalb des Ventilkörpers und des Strömungswegs, schützen sie vor korrosiven oder abrasiven Medien und gewährleisten einen reibungslosen Betrieb über die gesamte Lebensdauer des Ventils.
Einfache Wartung: Das Design des externen Schafts vereinfacht die Schmierung und Inspektion und erleichtert so die vorbeugende Wartung.
4. Robustes Vollbohrungsdesign für minimale Durchflussbeschränkung
Gebaut für effizienten Durchfluss bei maximaler Haltbarkeit.
Freier Strömungsweg: Das Ventil verfügt im vollständig geöffneten Zustand über eine Konstruktion mit **vollem Durchgang (voller Durchgang)**, die das Molchen ermöglicht und den Druckabfall minimiert, was zu Energieeinsparungen in Pumpsystemen führt.
Langlebige Materialkonstruktion: Der **Körper und Keil aus duktilem Eisen (GGG40)** bieten hohe Festigkeit, ausgezeichnete Schlagfestigkeit und gute Korrosionsbeständigkeit und eignen sich für eine Vielzahl industrieller Umgebungen.
Flanschendverbindungen: Die integrierten **Flanschenden** (z. B. EN1092, AS2129, ANSI B16.1) gewährleisten eine starke, starre und leckagesichere Verbindung zur Rohrleitung, ideal für dauerhafte Installationen.
Parameter | Materialien |
Modell | RGV02-TF01 |
Körper | Sphäroguss |
Keil | Sphäroguss / EPDM |
Stamm | Edelstahl |
WASCHMASCHINE | TFL |
O-Ring | EPDM |
Joch | Sphäroguss |
Motorhaube | Sphäroguss |
Rad | Messing |
1. Fachwissen im Bereich Eisenguss und Präzisionsbearbeitung: Wir sind auf die Herstellung hochintegrierter Ventile aus duktilem Gusseisen spezialisiert, mit strenger Kontrolle der Gussqualität und präziser Bearbeitung von Getriebekomponenten und Dichtflächen.
2. Zertifizierte Qualität und globale Compliance: Als **ISO 9001-zertifizierter** Hersteller gewährleisten unsere Prozesse eine gleichbleibende Qualität. Es können Ventile geliefert werden, die **WRAS, ACS, UKCA, CE** und andere internationale Standards für den globalen Marktzugang erfüllen.
3. OEM/ODM-Fähigkeiten für kundenspezifische Lösungen: Wir bieten umfangreiche Anpassungen an. Zu den Optionen gehören verschiedene Dichtungsmaterialien (NBR, Viton), Keilbeschichtungen (Epoxidharz, Nylon), alternative Druckklassen sowie kundenspezifische Getriebeübersetzungen oder Flanschstandards.
4. Bewährte Zuverlässigkeit in Exportmärkten: Unsere Ventile werden in Projekten in Dutzenden von Ländern eingesetzt. Wir bieten kompetente technische Unterstützung, umfassende Dokumentation und zuverlässige Logistik, um den Erfolg Ihres Projekts sicherzustellen.
Kommunale Wasseraufbereitungs- und -verteilungsnetze
Wasser- und Prozessleitungen für Industrieanlagen
Brandschutzsysteme (sofern gesetzlich zulässig)
Bewässerungs- und Wasserversorgungsleitungen
Allgemeiner Absperrdienst in der Heizungs-, Lüftungs- und Gebäudetechnik
Für technische Datenblätter, Drucktestzertifikate oder ein individuelles Angebot wenden Sie sich noch heute an Tianjin Worlds Valve Co., Ltd.
