CBF02-TA01
OEM | ODM | WDS
| Menge: | |
|---|---|
Sein Kernwert liegt in seiner **inhärenten Anpassbarkeit**. Obwohl es als Standardkonfiguration angeboten wird, sind wir uns bewusst, dass jede Anwendung einzigartige Anforderungen hat. Daher sind **kritische Komponenten wie Gehäuse, Scheibe, Sitz und Schaftmaterialien vollständig anpassbar**, basierend auf Ihren spezifischen Medien-, Druck-, Temperatur- und Umgebungsanforderungen. Dieses Ventil verkörpert unser Engagement, nicht nur ein Produkt, sondern eine maßgeschneiderte Lösung zur Durchflussregelung anzubieten.

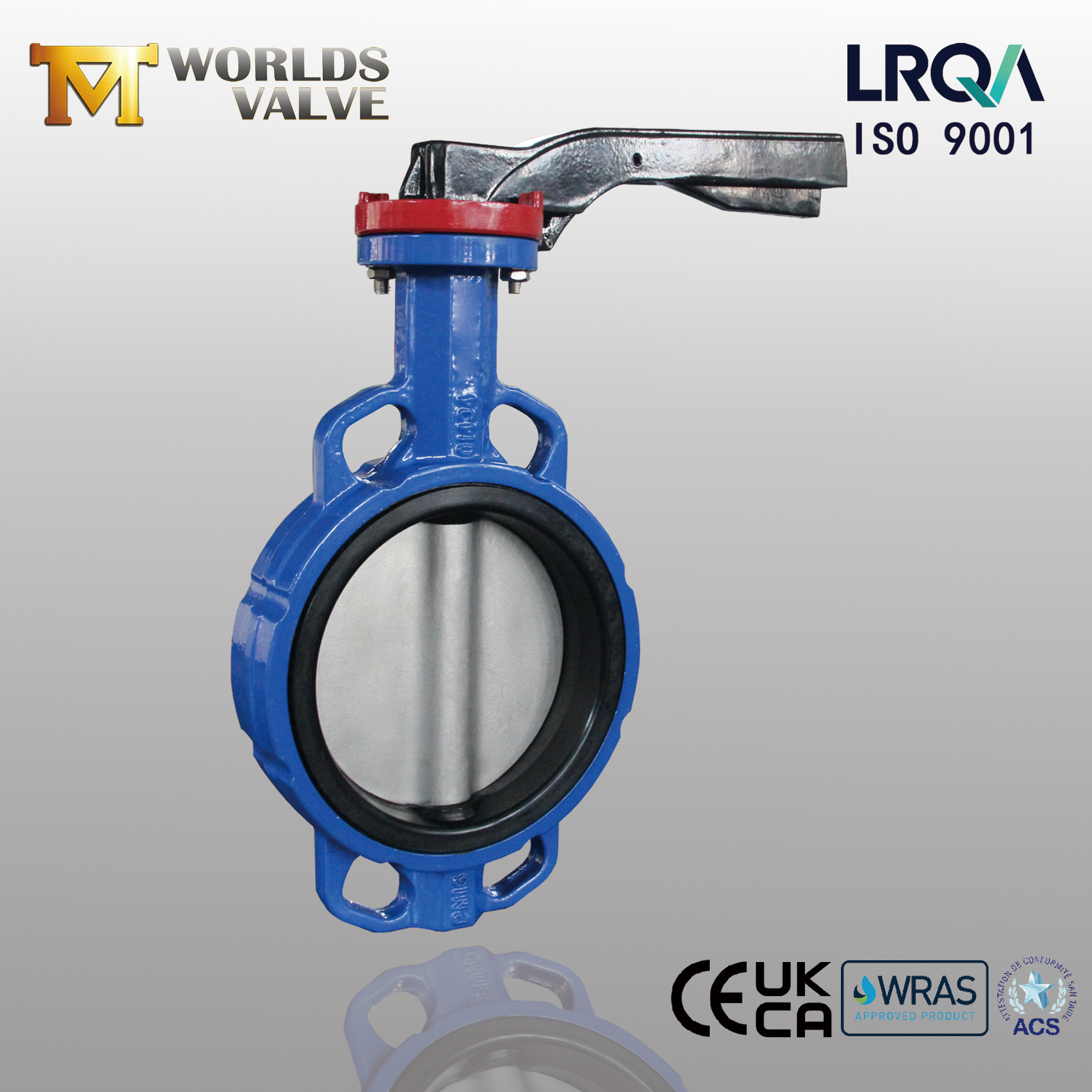

Anpassbare Wafer-Absperrklappe mit Aluminiumgriff und elastischem Sitz | OEM-Fokus
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF02-TA01-Betriebs- und Wartungshandbuch HERUNTERLADEN

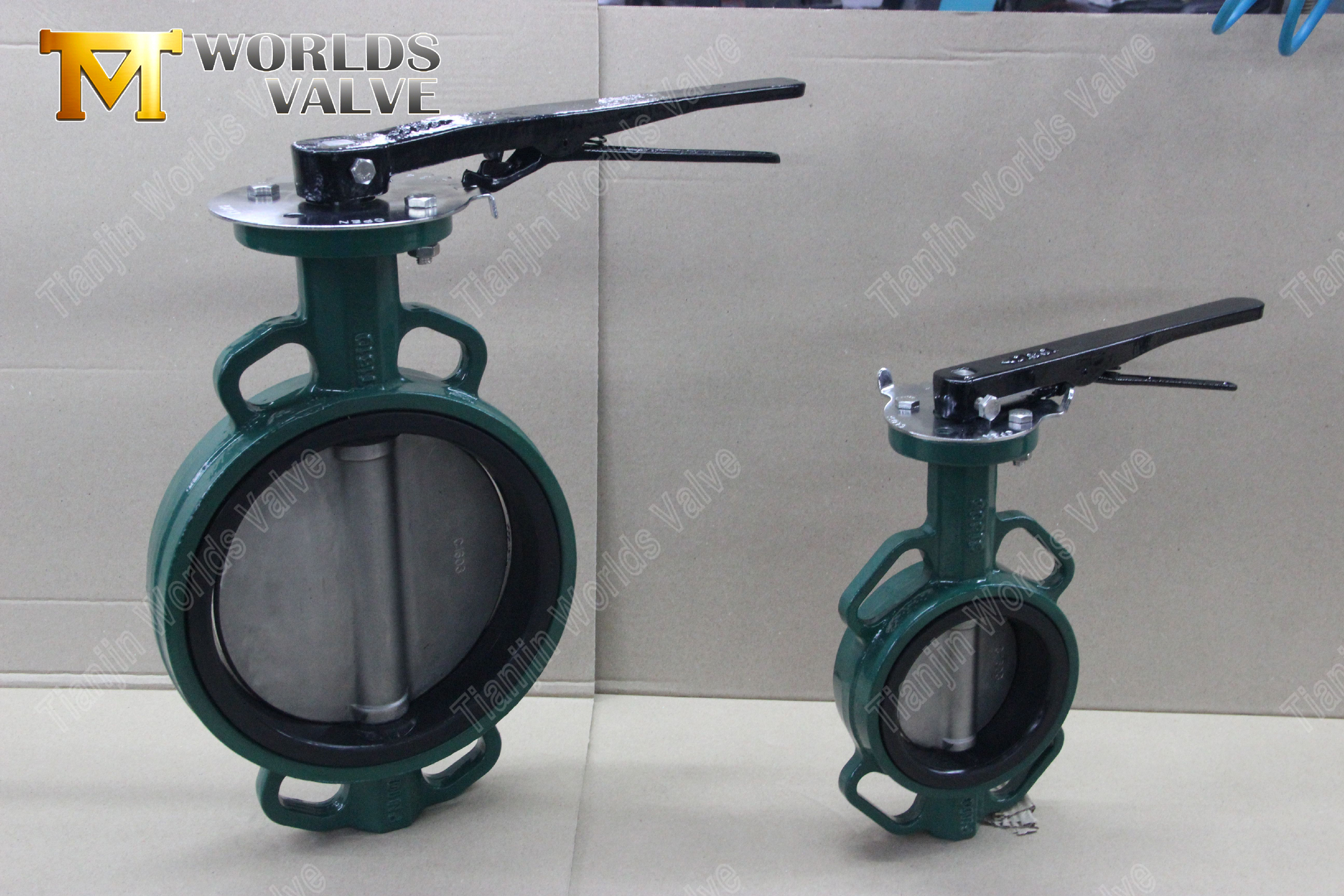

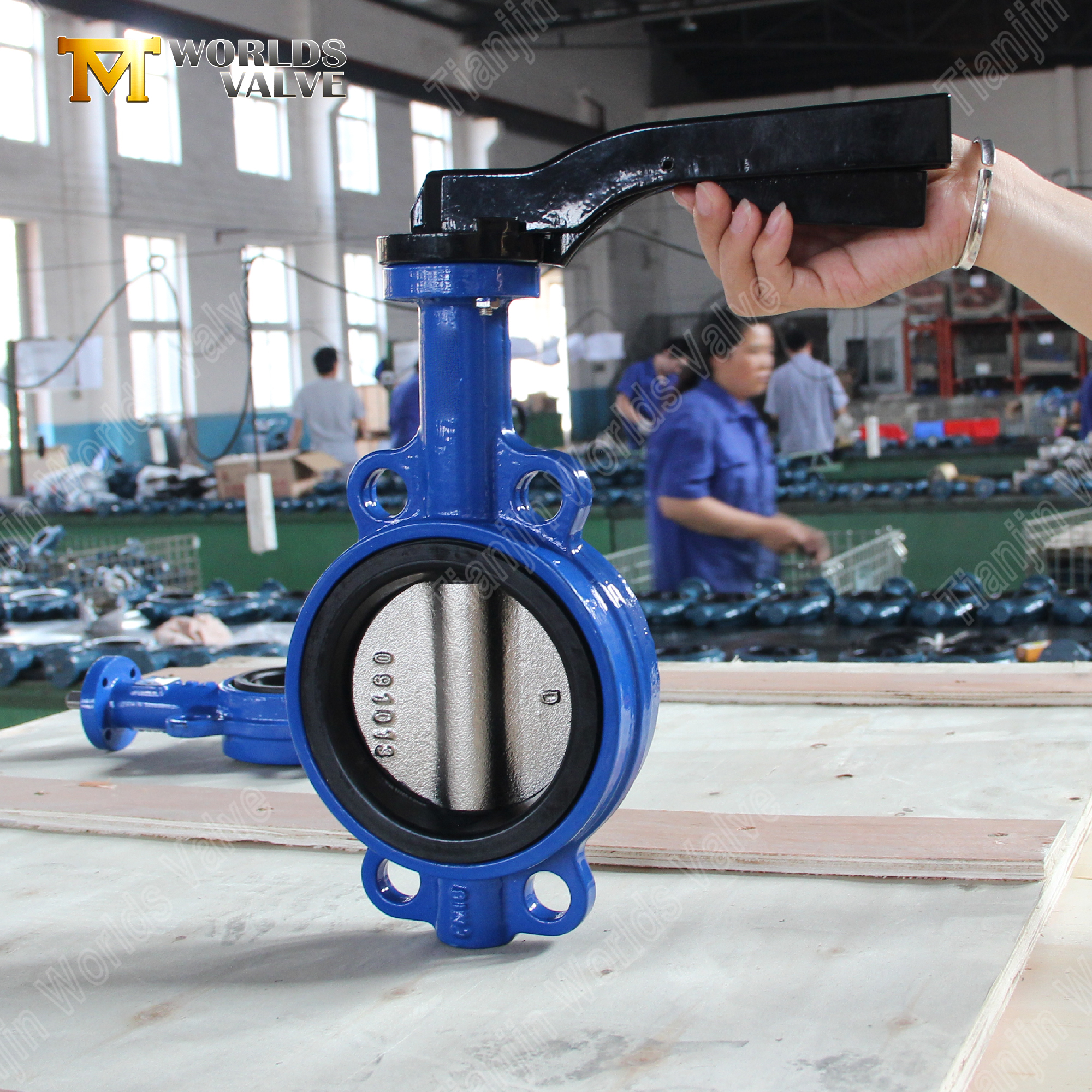

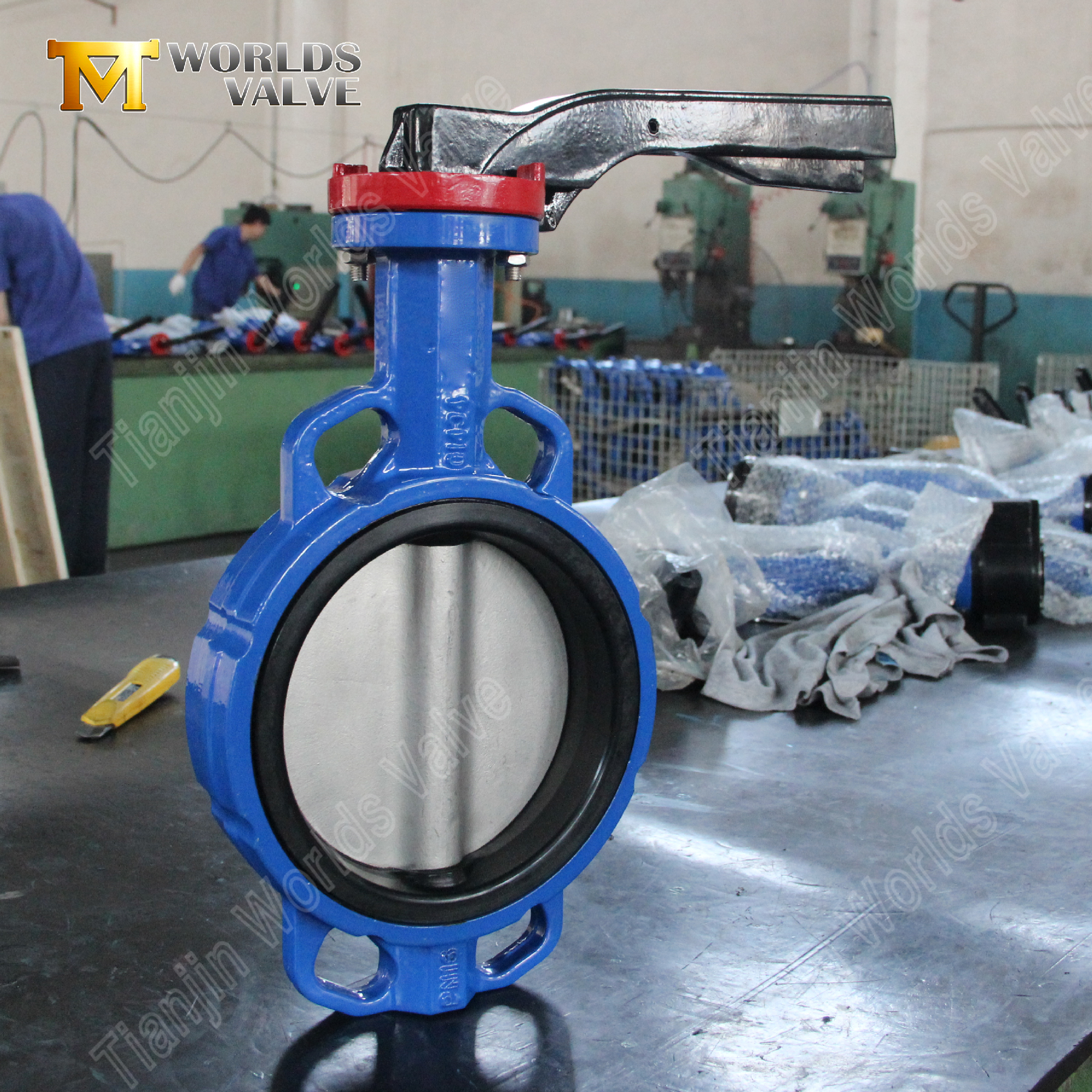

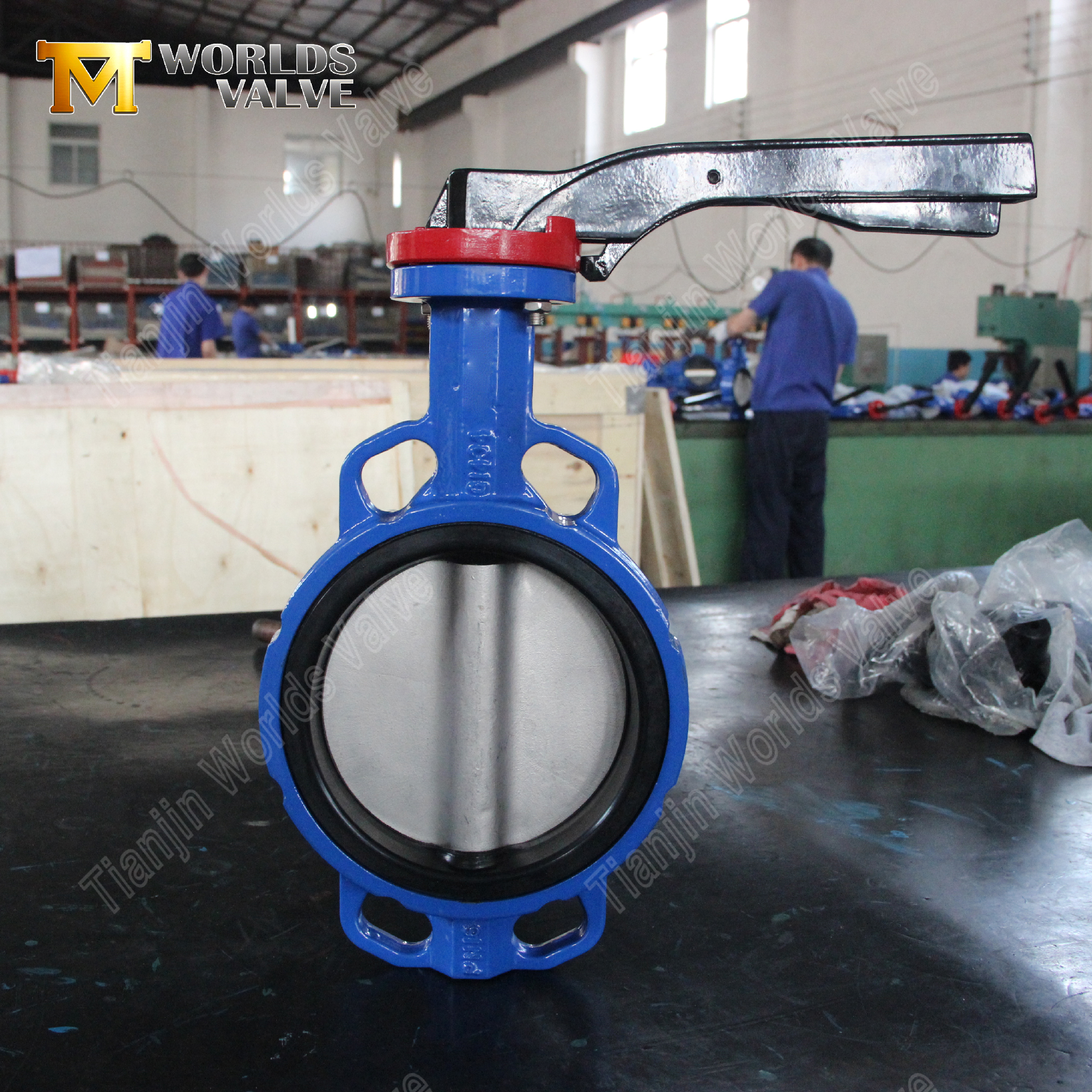

1. Leichter und langlebiger Aluminiumgriff für effiziente Bedienung
Entwickelt für die benutzerfreundliche manuelle Steuerung in Standardanwendungen.
Optimierte Ergonomie und Gewicht: Der **Griff aus Aluminiumlegierung** bietet ein hervorragendes Verhältnis von Festigkeit zu Gewicht und gewährleistet so einen robusten Betrieb bei gleichzeitig einfacher und komfortabler Handhabung, wodurch die Ermüdung des Bedieners verringert wird.
Korrosionsbeständig und langlebig: Aluminium bietet eine gute natürliche Korrosionsbeständigkeit für allgemeine Umgebungen. Für härtere Bedingungen sind auf Anfrage alternative Griffmaterialien (z. B. epoxidbeschichteter Stahl oder Edelstahl) erhältlich.
Klare visuelle Anzeige: Der Griff dient als intuitive Positionsanzeige, parallel zum Rohr für „offen“ und senkrecht zum Rohr für „geschlossen“, was eine schnelle und sichere Überprüfung des Ventilstatus ermöglicht.
2. Zuverlässige elastische Sitzdichtung für dichten Abschluss
Gewährleistet eine leckagefreie Leistung mit Fokus auf Anpassungsfähigkeit.
Blasendichte Versiegelung: Die Kombination aus einer präzisionsgefertigten Scheibe und einem komprimierbaren **Elastomersitz** (Standard EPDM/NBR) gewährleistet eine hervorragende Dichtungsintegrität und verhindert interne Leckagen und Medienverluste.
Flexibilität des Sitzmaterials: Der serienmäßige elastische Sitz bietet hervorragende Leistung für Wasser, Luft und Öle. Wir bieten jedoch eine **breite Palette alternativer Sitzmaterialien** an (z. B. Viton/FKM für Chemikalien, Silikon für hohe/niedrige Temperaturen oder PTFE für hohe Reinheit), um genau Ihren Anforderungen an die Flüssigkeitskompatibilität gerecht zu werden.
Einfache Wartung und lange Lebensdauer: Das elastische Sitzdesign sorgt für eine dämpfende Wirkung und reduziert den Verschleiß. Abgenutzte Sitze können häufig in der Produktionslinie ausgetauscht werden, wodurch Ausfallzeiten und Lebenszykluskosten minimiert werden.
3. Anpassbare Materialkonstruktion für vielfältige Anwendungen
Die wahre Stärke des Ventils liegt in seiner Fähigkeit, nach Ihren Vorgaben konstruiert zu werden.

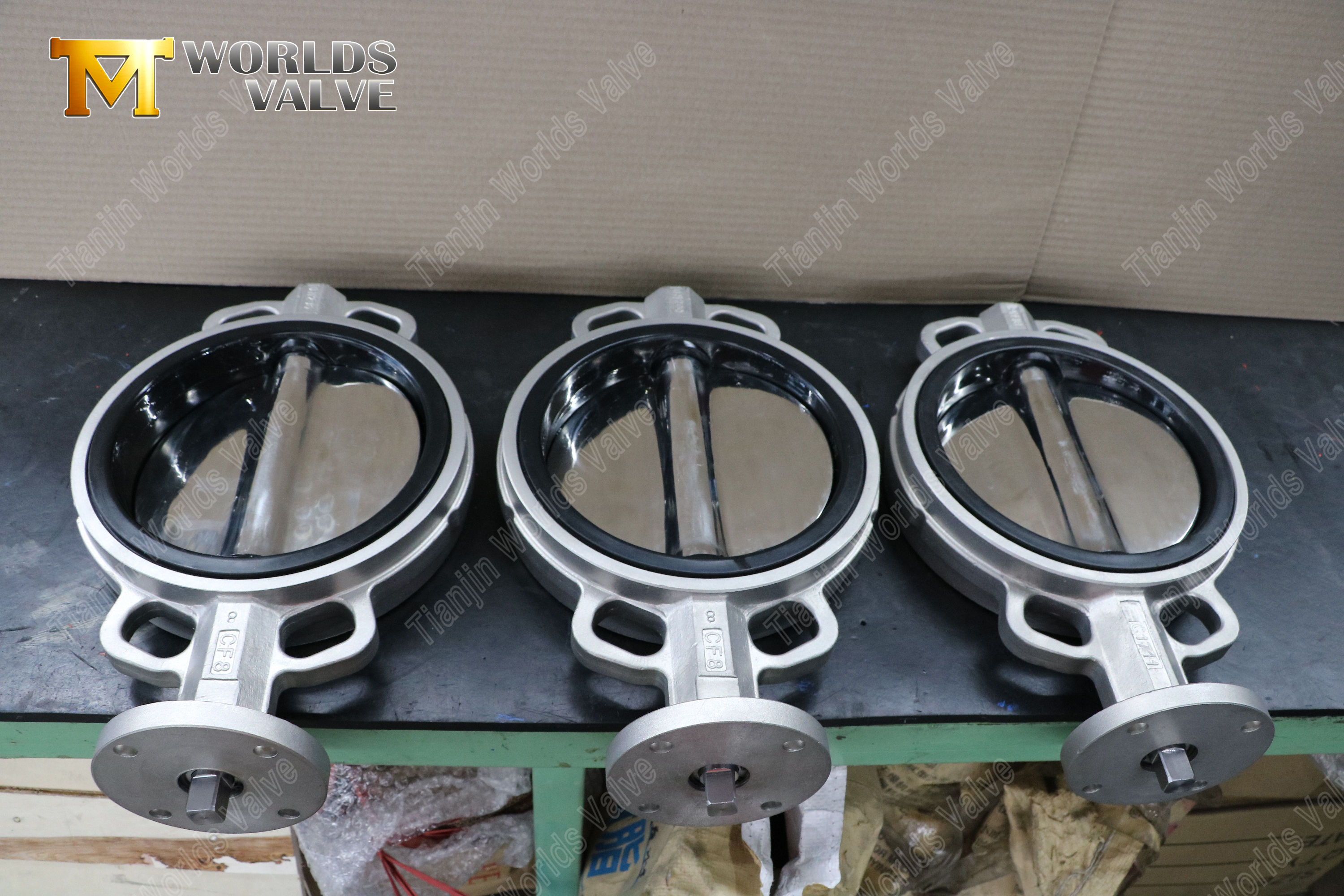

Scheibenmaterialoptionen: Die standardmäßige **Edelstahlscheibe** (normalerweise CF8/304 oder CF8M/316) bietet eine gute Korrosionsbeständigkeit. Wir können Scheiben aus **Duplex-Edelstahl, Aluminiumbronze, Nickellegierungen oder mit verschiedenen Beschichtungen (PFA, Epoxidharz)** für eine verbesserte Leistung gegen Korrosion, Abrieb oder bestimmte Chemikalien liefern.
Flexibilität des Körpermaterials: Während das **Ventilkörpermaterial üblicherweise aus Sphäroguss oder Kohlenstoffstahl mit Beschichtungen geliefert wird, kann es individuell angepasst werden** und umfasst verschiedene Gussstahlsorten, Edelstahl (CF8, CF8M, CF3M) oder andere Legierungen, um Prozessanforderungen und Korrosionsanforderungen zu erfüllen.
Maßgeschneiderter Vorbau und Befestigungselemente: Schaftmaterialien (z. B. 304, 316, 17-4PH) und Befestigungspakete können spezifiziert werden, um die Kompatibilität mit der Betriebsumgebung sicherzustellen und galvanische Korrosion zu verhindern.

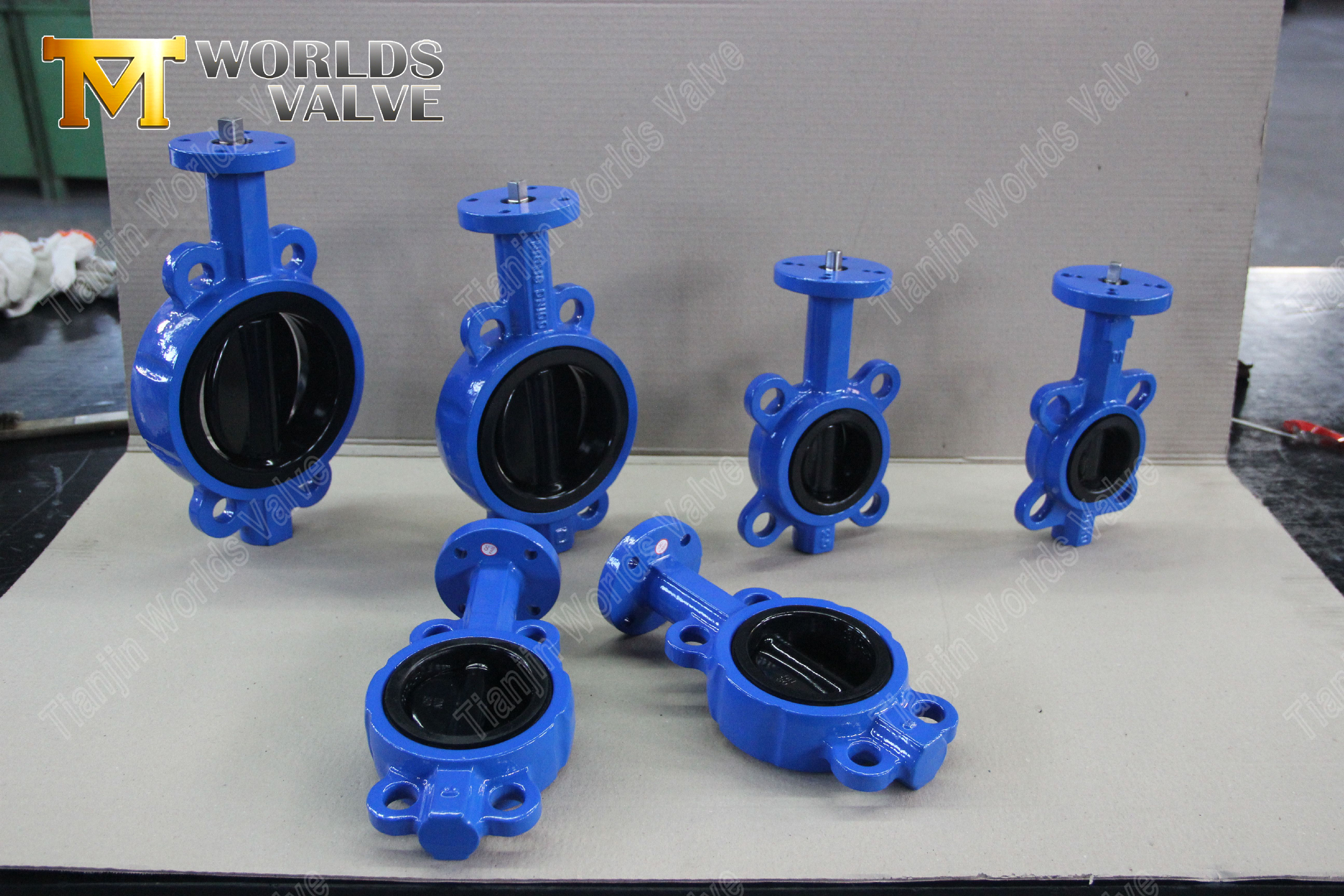

4. Kompaktes und kostengünstiges Wafer-Design
Bietet praktische Installations- und Leistungsvorteile.
Platz- und Gewichtsersparnis: Der Körper im Wafer-Stil wird mithilfe von Durchgangsschrauben direkt zwischen zwei Rohrleitungsflanschen installiert, sodass keine Gegenflansche erforderlich sind. Dies führt zu einer leichteren, kompakteren Baugruppe, was den Supportbedarf und die Installationskosten reduziert.
Vereinfachte Installation und Wartung: Die Installation ist unkompliziert und spart Zeit und Arbeit. Das Design ermöglicht eine einfache Entfernung zur Inspektion oder zum Austausch des Sitzes ohne größere Rohrdemontage.

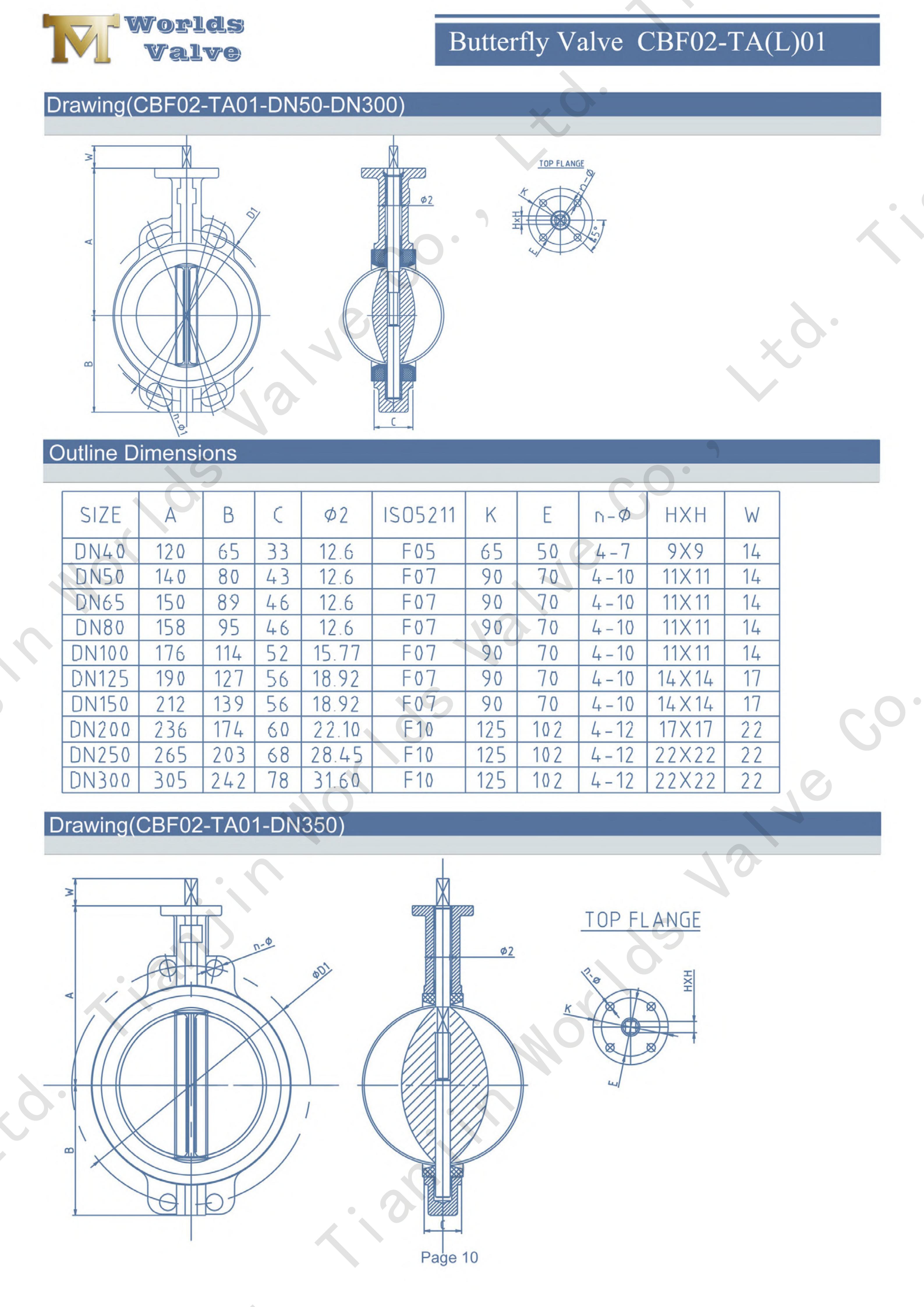

Parameter | Spezifikation |
Modell | CBF02-TA01 |
Größen | DN50-DN1200 |
Druckklasse | PN6/10/16/150LB/5K/10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Engineered-to-Order-Philosophie: Wir sind nicht nur ein Kataloglieferant. Wir sind auf **OEM- und ODM-Dienstleistungen** spezialisiert und arbeiten mit Ihnen zusammen, um **die Materialien, Abmessungen, Druckstufen und Prüfnormen des Ventils individuell anzupassen**, um es perfekt in Ihr System oder Ihre Produktlinie zu integrieren.
Materialwissenschaftliche Expertise: Unsere Stärke liegt in der Auswahl und Verarbeitung der richtigen Materialkombination für Ihre Einsatzbedingungen, egal ob es sich um Standard-Wasseranwendungen oder stark korrosive/erosive Prozesse handelt.
Zertifizierte Fertigungsstiftung: Unser **ISO 9001-zertifiziertes** Qualitätsmanagementsystem stellt sicher, dass jedes kundenspezifische Ventil, von der Materialrückverfolgbarkeit bis zur Endprüfung, mit der gleichen Genauigkeit und Zuverlässigkeit hergestellt wird.
Globaler Compliance-Support: Wir können Ventile anleiten und herstellen, um die erforderlichen regionalen und branchenspezifischen Zertifizierungen zu erfüllen, wie z. B. **CE/PED, UKCA, UL/FM oder spezifische Kundenstandards**.
HLK- und Gebäudedienstleistungen: Standardkonfiguration mit EPDM-Sitz.
Wasseraufbereitung: Maßgeschneidert mit trinkwasserzugelassenen Beschichtungen und Dichtungen (WRAS/ACS).
Chemische Verarbeitung: Angepasst mit CF8M/PTFE oder Legierungsmaterialien für Korrosionsbeständigkeit.
Speisen und Getränke: Maßgeschneidert mit polierten SS-Gehäusen und FDA-konformen Dichtungen.
Marine und Offshore: Maßgeschneidert mit Nickel-Aluminium-Bronze-Scheiben und seewasserbeständigen Materialien.
Sie haben eine Standard- oder Sonderanwendung? Kontaktieren Sie uns mit Ihren Anforderungen. Lassen Sie sich von unserem Engineering-Team ein maßgeschneidertes Angebot und eine Lösung für Ihr nächstes Projekt erstellen.
