RGV01-TF010203
OEM | ODM
| Menge: | |
|---|---|

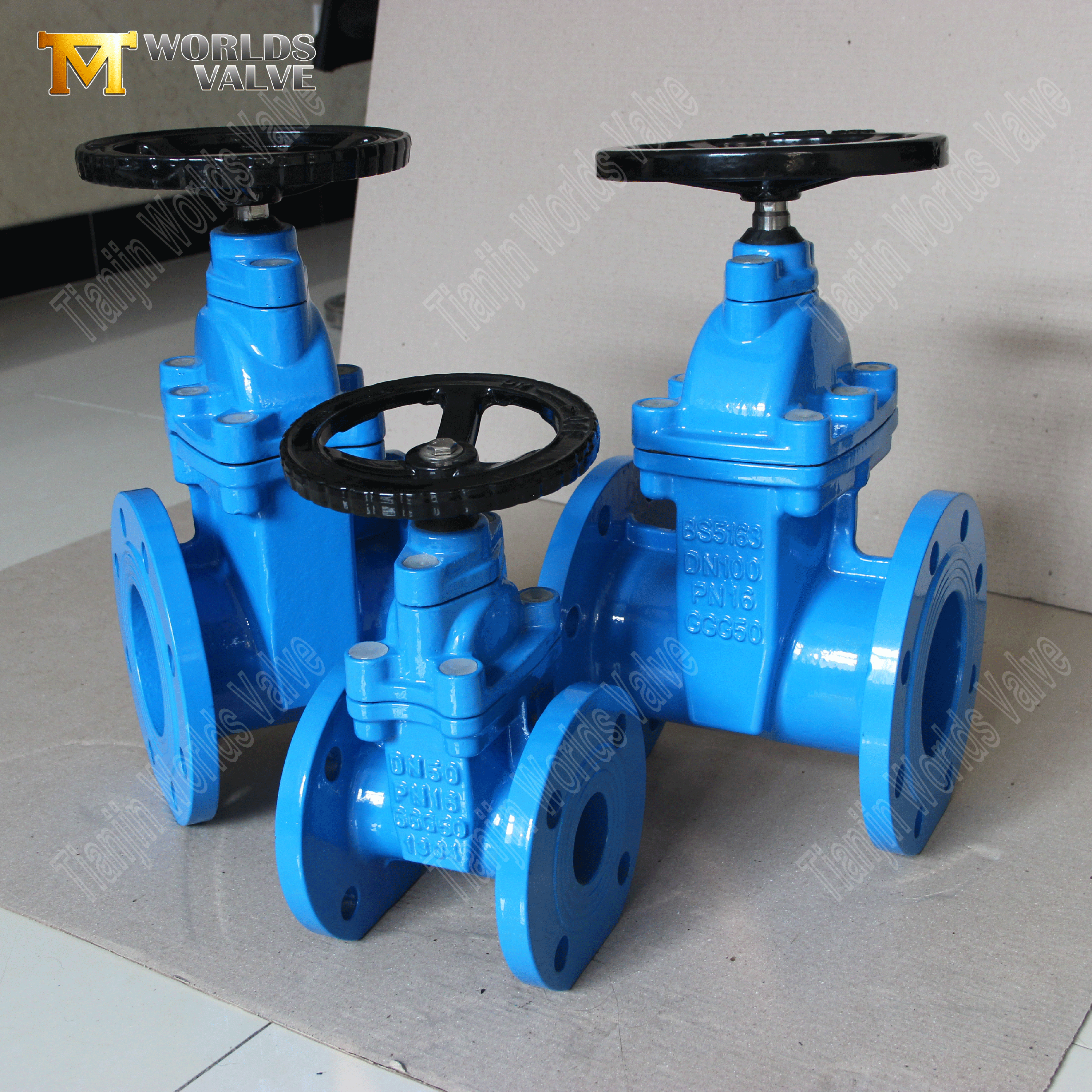

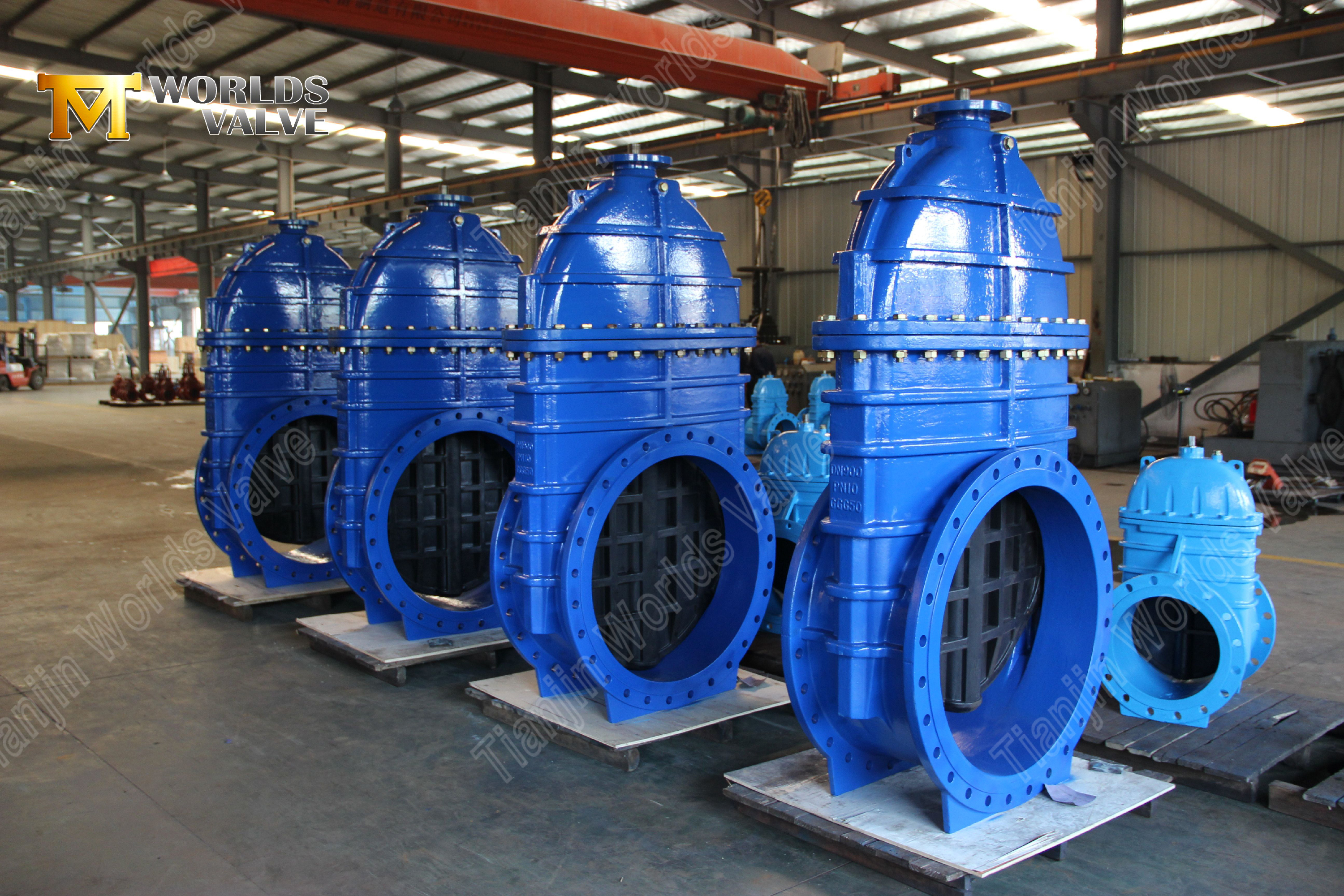

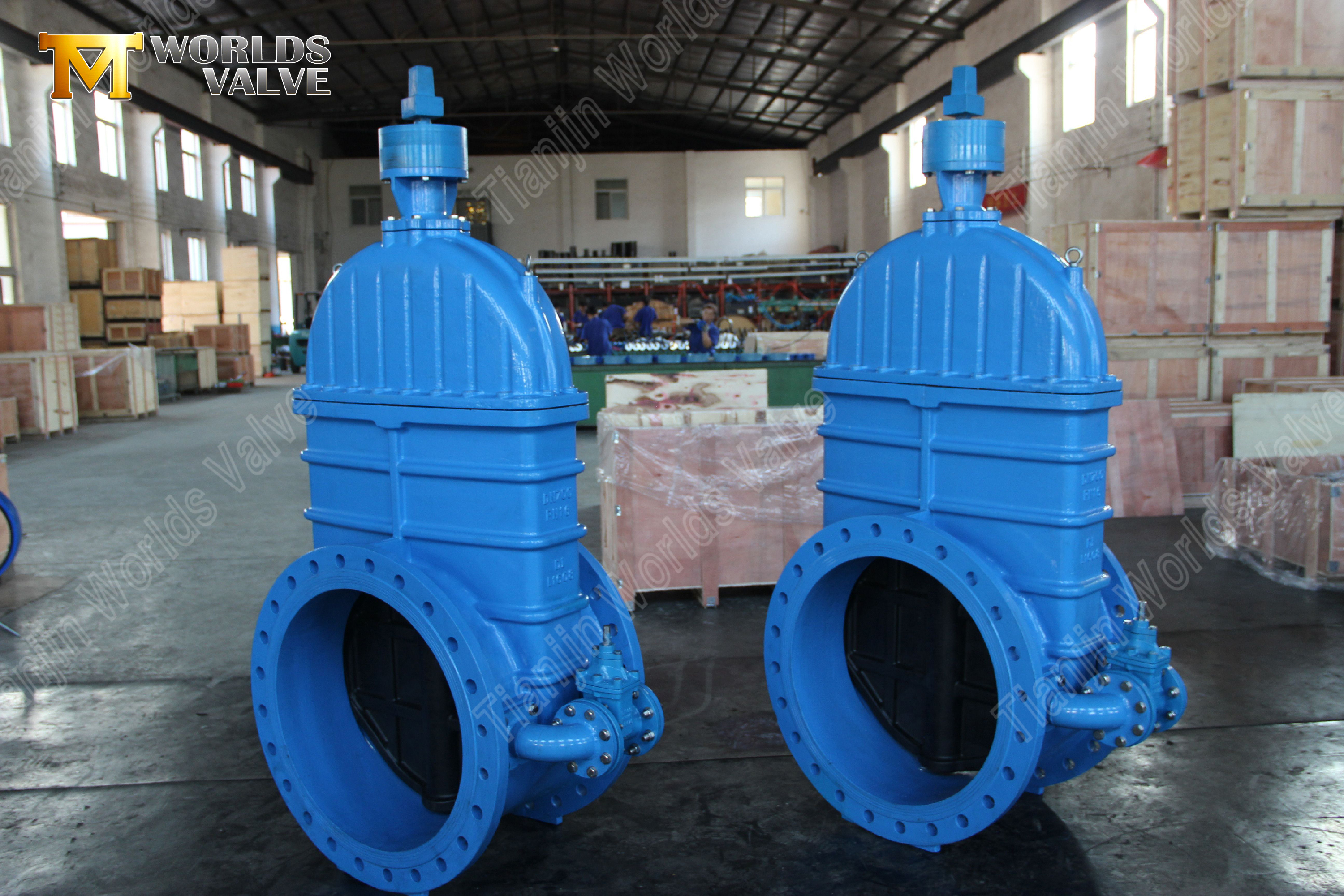

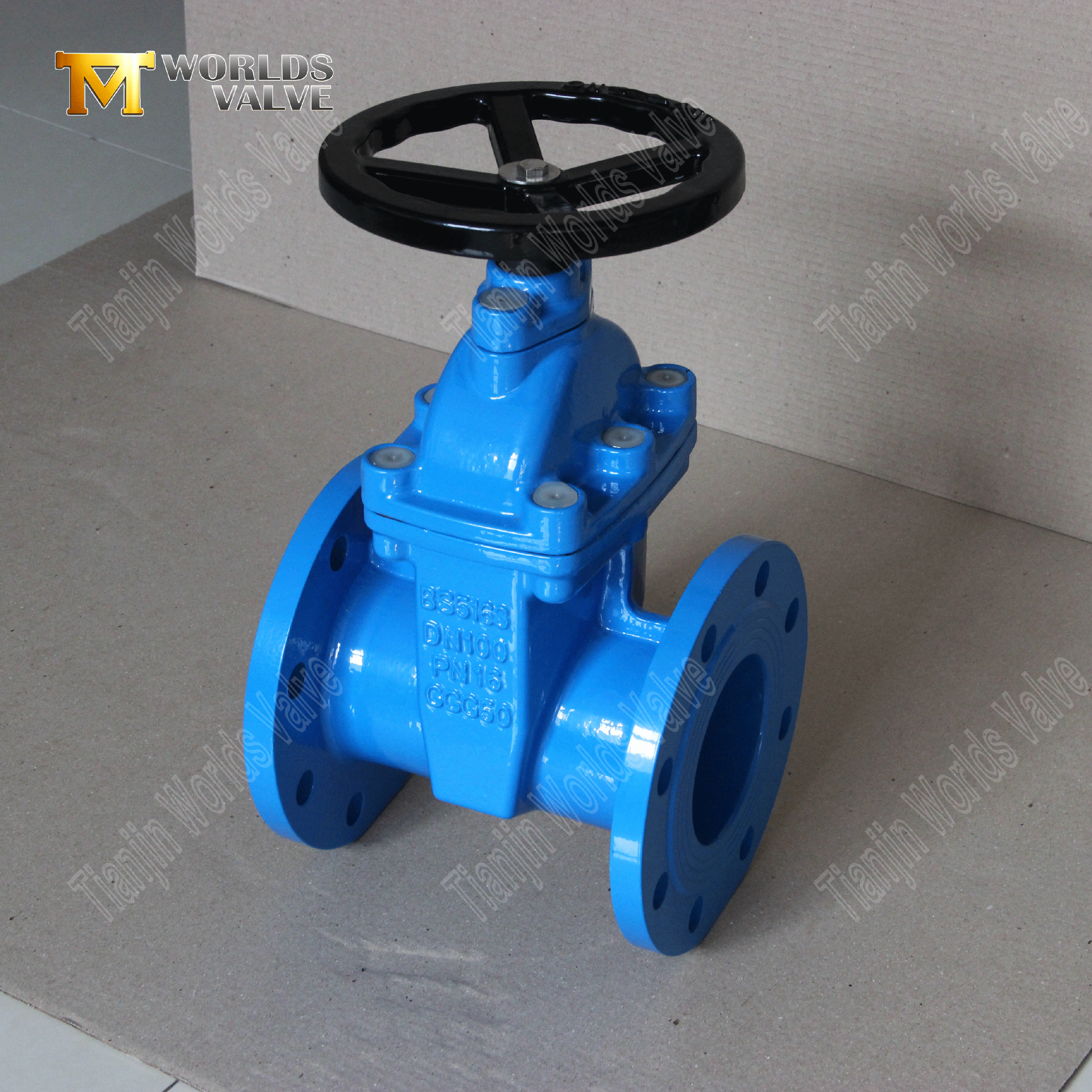

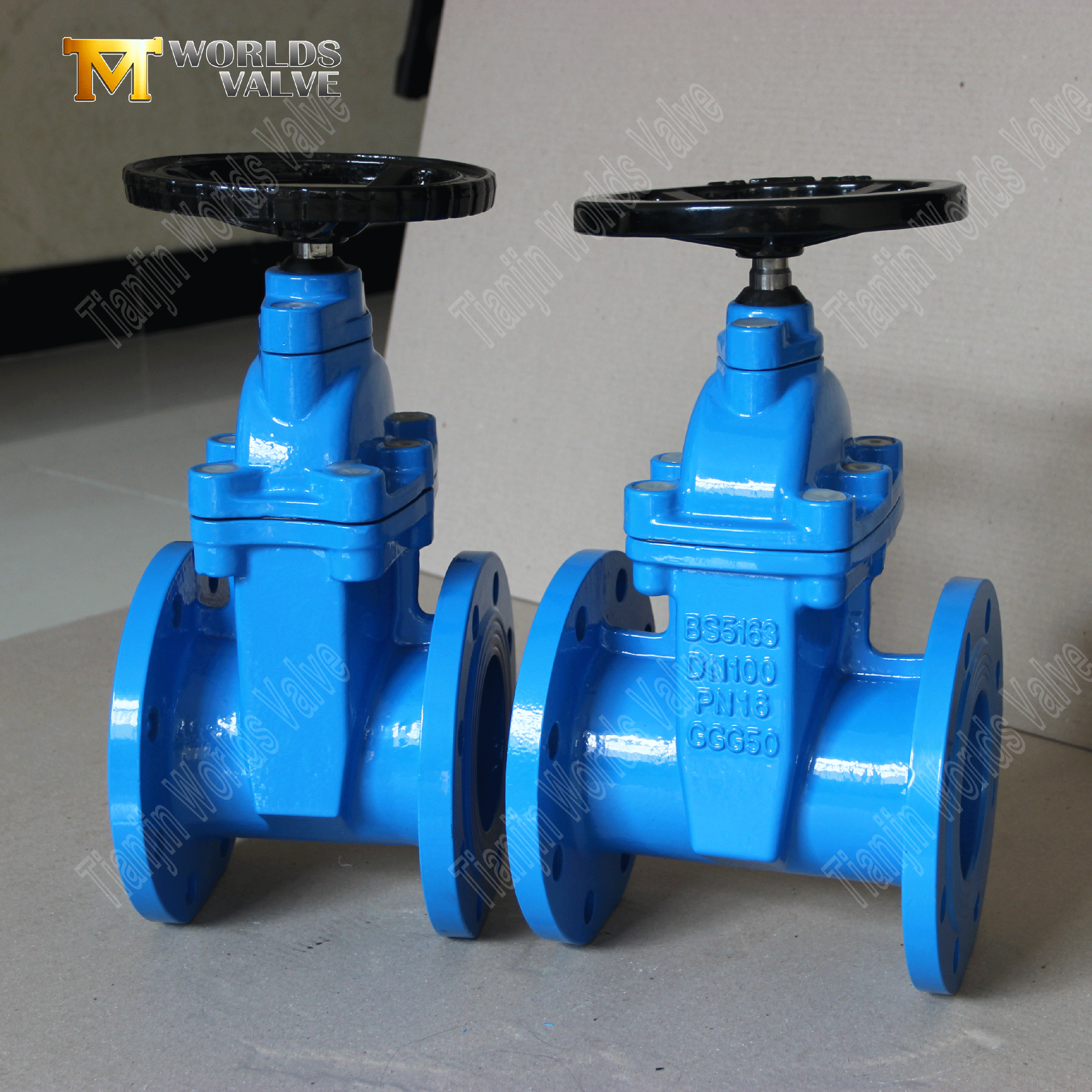

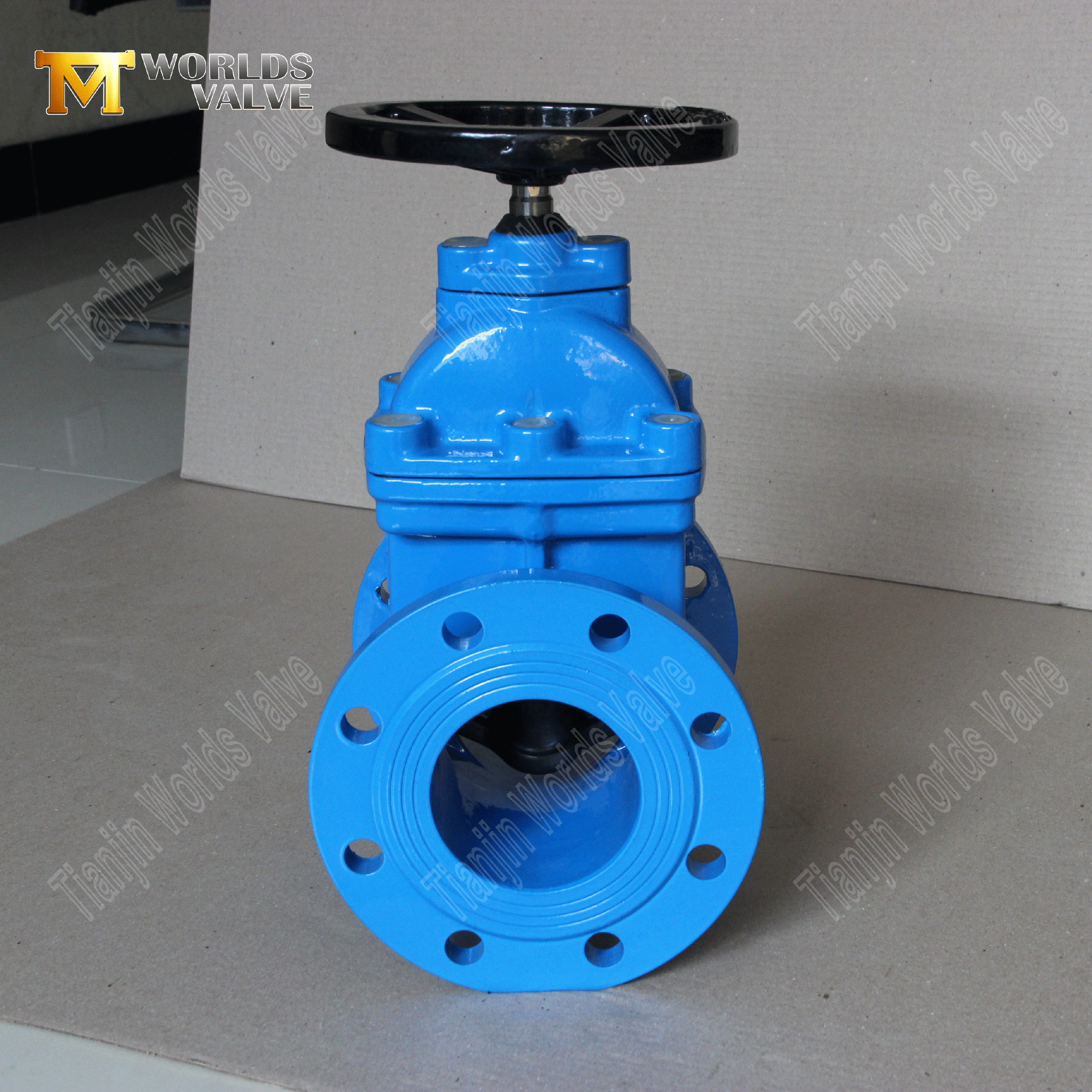

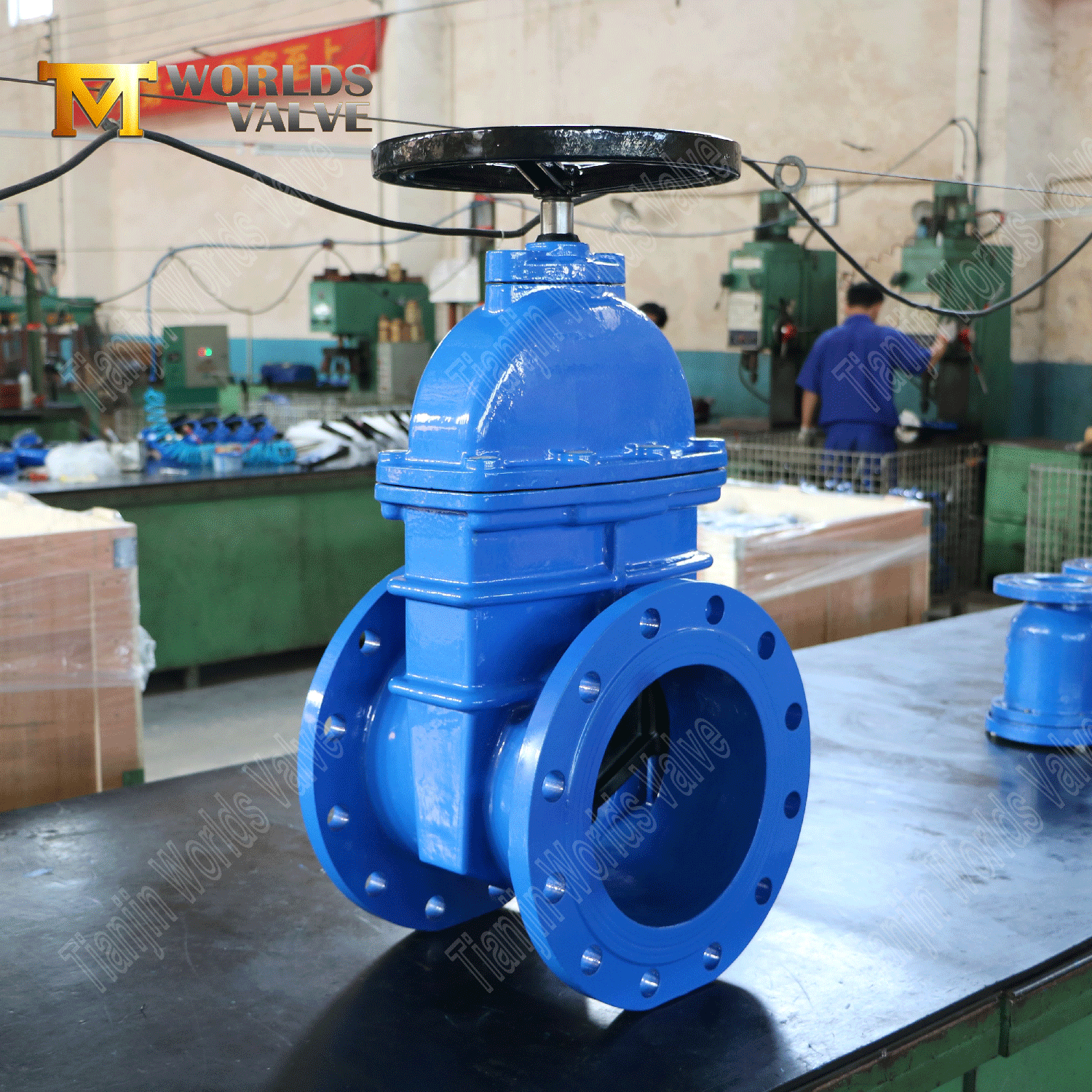

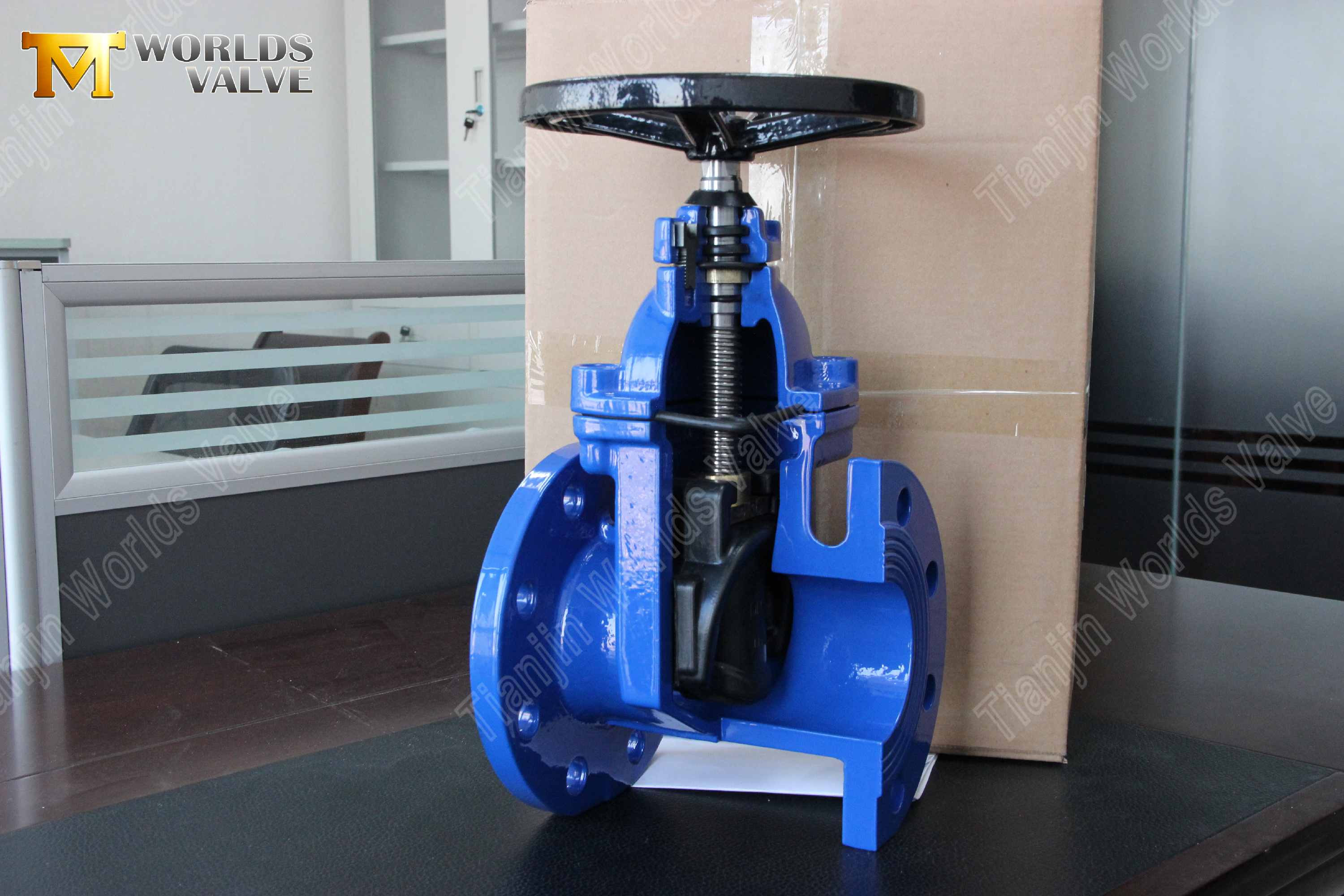

BS5163 Absperrschieber aus duktilem Gusseisen mit elastischem Sitz und nicht steigendem Schaft | Zuverlässige Wasserkontrolllösung
Tianjin Worlds Valve Co., Ltd. – ISO 9001-zertifizierter Hersteller und Lieferant
RGV01-TF010203--Betriebs- und Wartungshandbuch HERUNTERLADEN
1. BS5163-konformes Engineering
Standardisierte Abmessungen: Hergestellt nach BS5163-Spezifikationen für Baulängenabmessungen, Flanschbohrungen und Druckstufen
Druckleistung: Ausgelegt für PN10/PN16-Anwendungen mit hydrostatischen Tests bis 22 bar gemäß Standardanforderungen
Materialkonformität: Verwendet Sphäroguss nach BS-Standard und korrosionsbeständige Beschichtungen
2. Optimierung des nicht steigenden Vorbauraums
Kompakte Installation: Der Schaft dreht sich intern ohne vertikale Bewegung, wodurch die Installationshöhe im Vergleich zu Designs mit steigendem Schaft um 40 % reduziert wird
Eignung für beengte Räume: Ideal für Ventilkammern, unterirdische Gruben und Bereiche mit begrenztem Freiraum
Vorbauschutz: Die interne Positionierung des Schafts verhindert Schäden durch äußere Einwirkungen oder Umwelteinflüsse
3. Elastische, blasendichte Absperrung
EPDM-gekapselter Keil: Bietet vollständigen Gummi-Körper-Kontakt für **keine Leckage** (Leistung Klasse A gemäß EN 12266-1)
Korrosionsschutz: Eliminiert den Metall-auf-Metall-Kontakt zwischen Keil und Körpersitzen
Erweiterte Lebensdauer: Behält die Dichtungsintegrität über **über 50.000 Betriebszyklen** bei
4. Betriebseffizienz
Betrieb mit niedrigem Drehmoment: Präzisions-Trapezgewinde reduzieren die Betätigungskraft um **35 %**
Wartungsfreies Design: Selbstschmierende Schaftbuchsen machen routinemäßige Wartungsarbeiten überflüssig
Visuelle Positionsanzeige: Festes Handrad mit Positionsmarkierungen für klaren Offen-/Geschlossen-Status

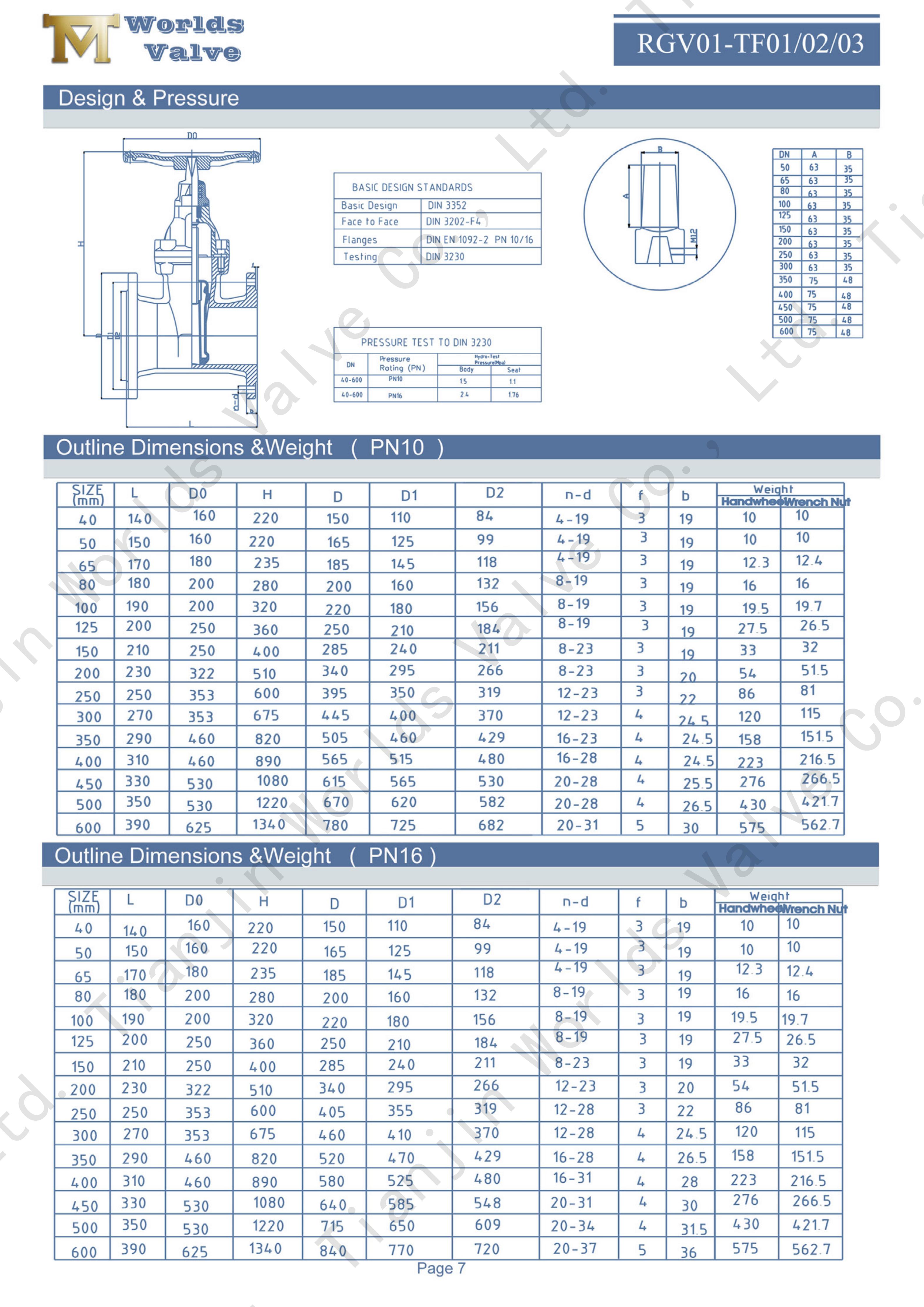

Detaillierte Beschreibung: | |
Serie | BS5163 Absperrschieber aus duktilem Gusseisen mit elastischem Sitz und nicht steigendem Schaft |
Größe | DN40-DN600 |
Designstandard: | BS5163 DIN3352 BS EN 1171 API600 API6D AWWA C509 MSS SP-70 |
Von Angesicht zu Angesicht: | DIN3202 F4/F5 BS5163 ASME/ANSI B16.10 AWWA C509 |
Feuersicheres Design: | API 6FA |
Druckstufe: | ASME/ANSI B16.34 |
Inspektion und Test | API598 API6D ISO5208 |
Flanschende: | ASME/ANSI B16.5 & B16.47 ASME B16.42 AWWA C207 ISO7005 DIN28533 DIN EN 1092 DIN2501 JIS B 2220 |
1. Platzsparendes Design: Die nicht steigende Spindel ermöglicht die Installation in engen Räumen, in die herkömmliche Ventile nicht passen
2. Wartungsfreier Betrieb: Selbstschmierende Komponenten und korrosionsbeständige Materialien machen routinemäßige Wartung überflüssig
3. BS5163-Konformität: Die vollständige Einhaltung des britischen Standards gewährleistet Zuverlässigkeit und Austauschbarkeit

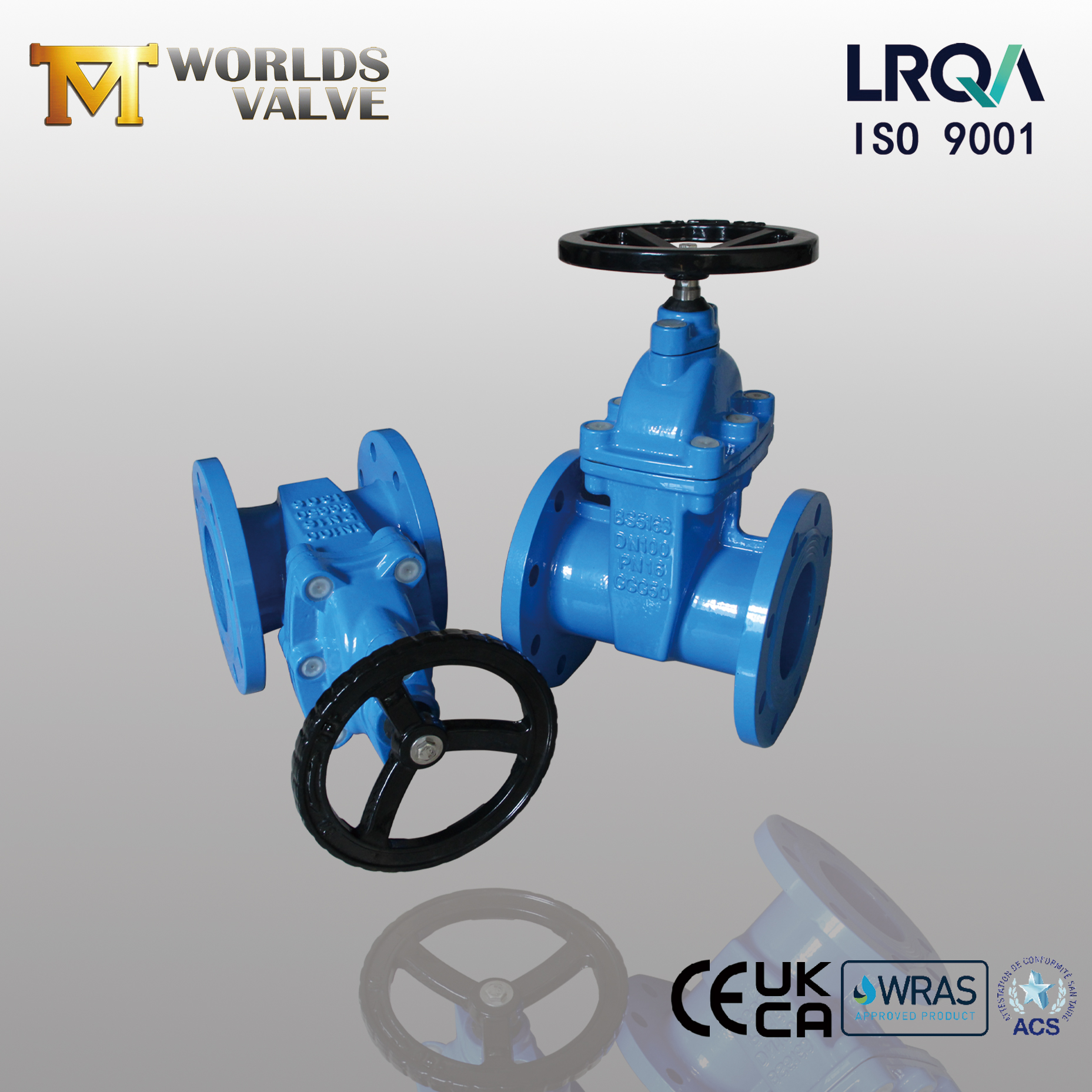

4. Internationale Zertifizierungen: CE-, UKCA- und WRAS-Zulassungen erleichtern globale Projektspezifikationen
5. Erweiterte Lebensdauer: Robuste Konstruktion und belastbare Sitze gewährleisten **20+ Jahre** zuverlässigen Betrieb
6. Anpassung möglich: Modifizierte Beschichtungen, Vorbauverlängerungen und spezielle Konfigurationen für OEM-Anforderungen
Kommunale Wassersysteme: Hauptleitungs-Absperrventile, Verteilungsnetze und Reservoirsteuerung
Brandschutz: Sprinkleranlagen, Hydrantenversorgungsleitungen und Löschwassertanks
Wasseraufbereitung: Pumpstationen, Filteranlagen und Chemikaliendosiersysteme
Industriewasser: Kühlwasserkreisläufe, Prozesswasserleitungen und Abwasserkontrolle
Gebäudedienstleistungen: Kellerventilkammern, Steigsysteme und Technikräume
Dieser BS5163-Absperrschieber wurde speziell für enge Räume und vertikale Installationen entwickelt und kombiniert kompaktes Design mit zuverlässiger Absperrleistung für Wasser- und Brandschutzanwendungen.
