RGV01-TF010203
OEM | ODM | WDS
| Menge: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
RGV01-TF01 – Betriebs- und Wartungshandbuch HERUNTERLADEN
Bequemer Betrieb: Der elektrische Stellantrieb ermöglicht die Steuerung des Öffnens/Schließens von einem Kontrollraum aus, wodurch die Arbeitskosten gesenkt und die Reaktionszeit verbessert werden.
Lokale und Fernsteuerung: Die Standardkonfiguration umfasst ein Handrad zur manuellen Überbrückung und eine Positionsanzeige für den lokalen Einsatz.
Spannungsflexibilität: Aktuatorspannung anpassbar (z. B. 110 V, 220 V, 380 V, 24 V DC) basierend auf den Anforderungen vor Ort.
Senkung des vertikalen Abstands: Der Schaft hebt sich beim Öffnen des Ventils nicht und eignet sich daher für erdverlegte Rohrleitungen, Ventilgruben und Installationen mit begrenzter Bauhöhe.
Zuverlässiger Spindelschutz: Die Spindelgewinde sind umschlossen und geschmiert, sodass sie vor Schmutz und Korrosion geschützt sind.
Keine Leckage: Der EPDM-Gummisitz ist formgepresst auf den Körper oder die Klappe aus Sphäroguss und sorgt für eine dichte Abdichtung, die die Anforderungen der Klasse VI für die Wasserversorgung erfüllt oder übertrifft.
Hervorragende Medienkompatibilität: EPDM ist beständig gegen Wasser, Abwasser, milde Chemikalien und Witterungseinflüsse.
Betrieb mit niedrigem Drehmoment: Der elastische Sitz verringert die Reibung zwischen Tor und Sitz und senkt so den Drehmomentbedarf des Stellantriebs.
Hohe mechanische Festigkeit: Der Körper ist aus Sphäroguss GGG40/500-7 gegossen und bietet im Vergleich zu Grauguss eine überlegene Zugfestigkeit und Schlagfestigkeit.
Korrosionsschutz: Standard-Epoxidbeschichtung (mindestens 250 μm) schützt vor atmosphärischer und Bodenkorrosion bei erdverlegtem Einsatz.
Lange Lebensdauer: Sphäroguss widersteht Druckstößen und mechanischer Beanspruchung, wie sie in Wasserleitungen mit großem Durchmesser üblich sind.
Ungehinderter Strömungsweg: Wenn der Schieber vollständig geöffnet ist, zieht er sich vollständig in die Motorhaube zurück und sorgt so für einen vollen Durchgang, der den Durchfluss nicht einschränkt.
Energieeffizient: Reduzierter Druckabfall senkt die Pumpkosten in Systemen mit hohem Durchfluss.
Flanschstandards: Verfügbar mit EN 1092-2 PN10/PN16, ANSI B16.1 Klasse 125 oder anderen Standards auf Anfrage.
Zubehör: Kann mit Handhilfsbetätigung, Stellungsregler, Heizung oder explosionsgeschütztem Gehäuse ausgestattet werden.

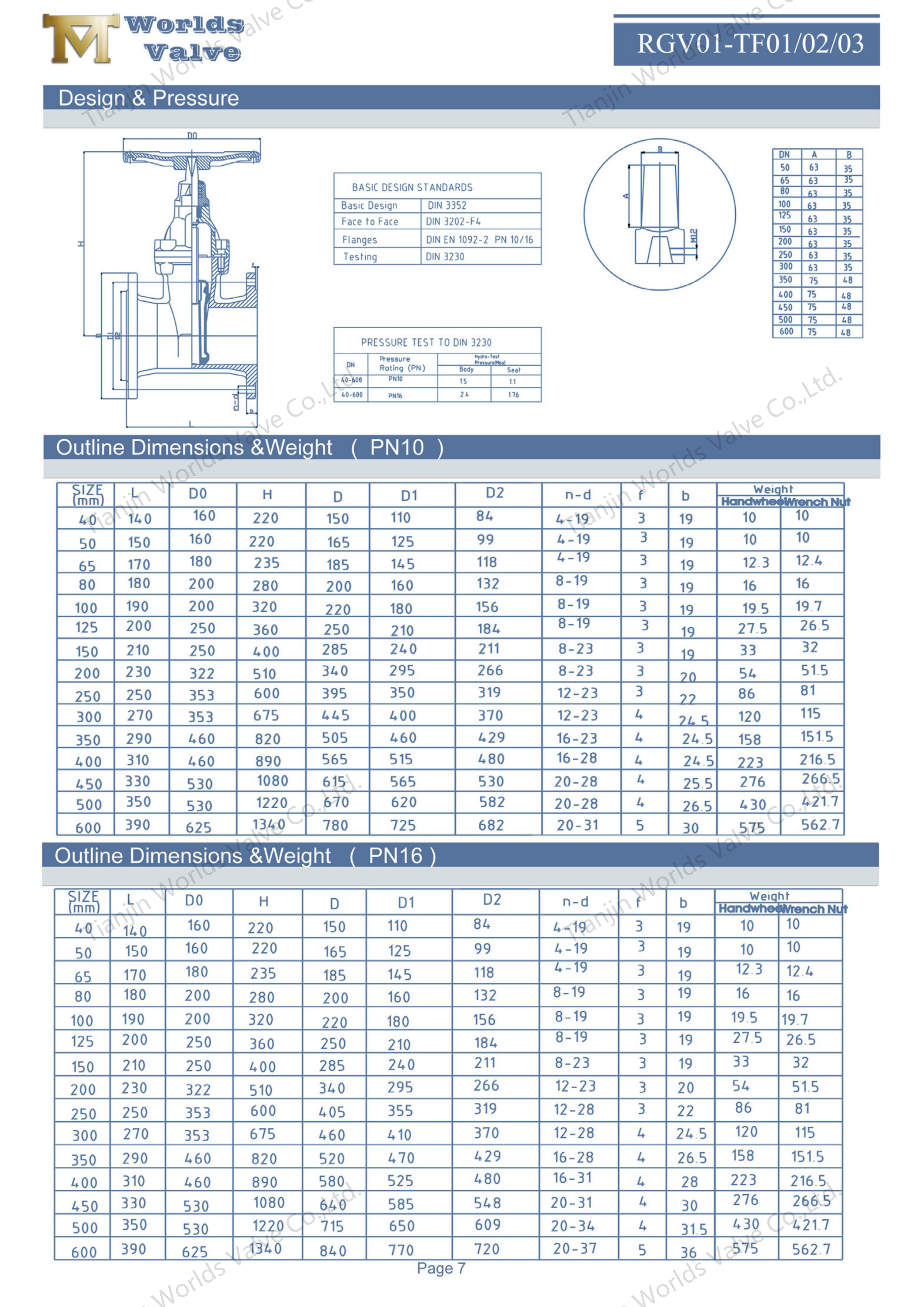

Parameter | Spezifikation |
Modell | Absperrschieber mit nicht steigendem Schaft und elastischem Sitz (RGV01-TF01) |
Größen | DN600 (24 Zoll) |
Druckbewertung | PN10/16/150LB/JIS10K |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | DI (Sphäroguss) |
Scheibe | Gummibeschichtete DI-Scheibe |
Seat | EPDM, NBR, FKM, PTFE... |
Stängel | SS410/420/431... |
Temperaturbereich | -20°C bis +120°C (mit EPDM-Sitz) |
Anwendbare Medien | Wasser, aufbereitetes Wasser, Abwasser, milde Flüssigkeiten |
Integrierte Automatisierung: Wir liefern Ventil und Antrieb als komplette Baugruppe, die gemeinsam auf zuverlässigen Betrieb getestet werden.
OEM-Anpassung: Flanschbohrungen, Aktuatorspannung, Steuerungstyp und spezielle Beschichtungen können an Ihr Projekt angepasst werden.
Zertifizierte Qualität: ISO 9001-zertifizierte Anlage mit CE-, UKCA- und WRAS-Optionen für Trinkwasseranwendungen.
Globale Lieferung: Wir haben Absperrschieber mit großem Durchmesser an Wasserbehörden und Industriekunden weltweit geliefert.
Kommunale Wasserversorgungs- und -verteilungsnetze
Kläranlagen und Pumpstationen
Industrielle Kühlwassersysteme
Brandschutzsysteme (mit entsprechenden Zulassungen)
Bewässerungs- und Hochwasserschutzprojekte

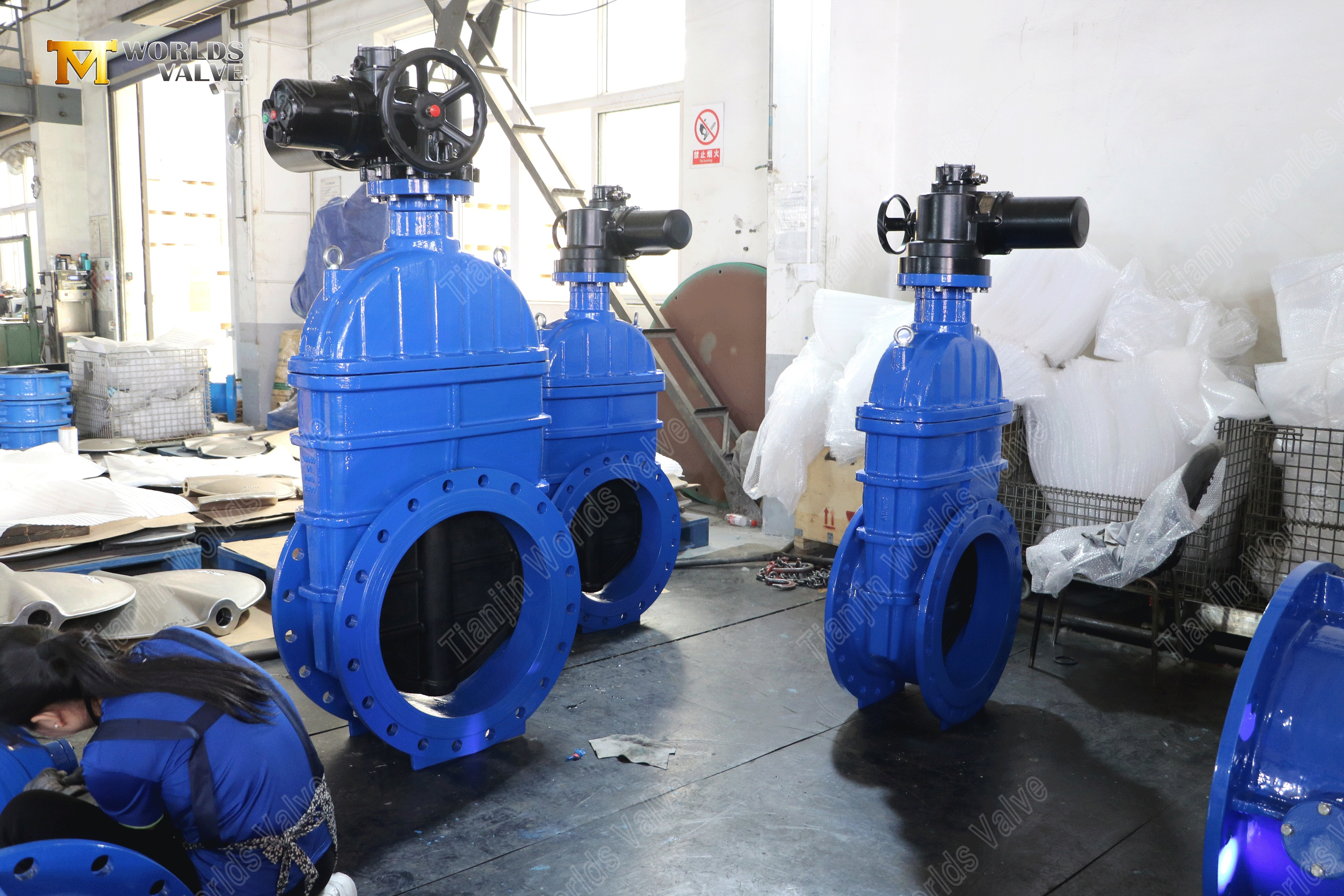

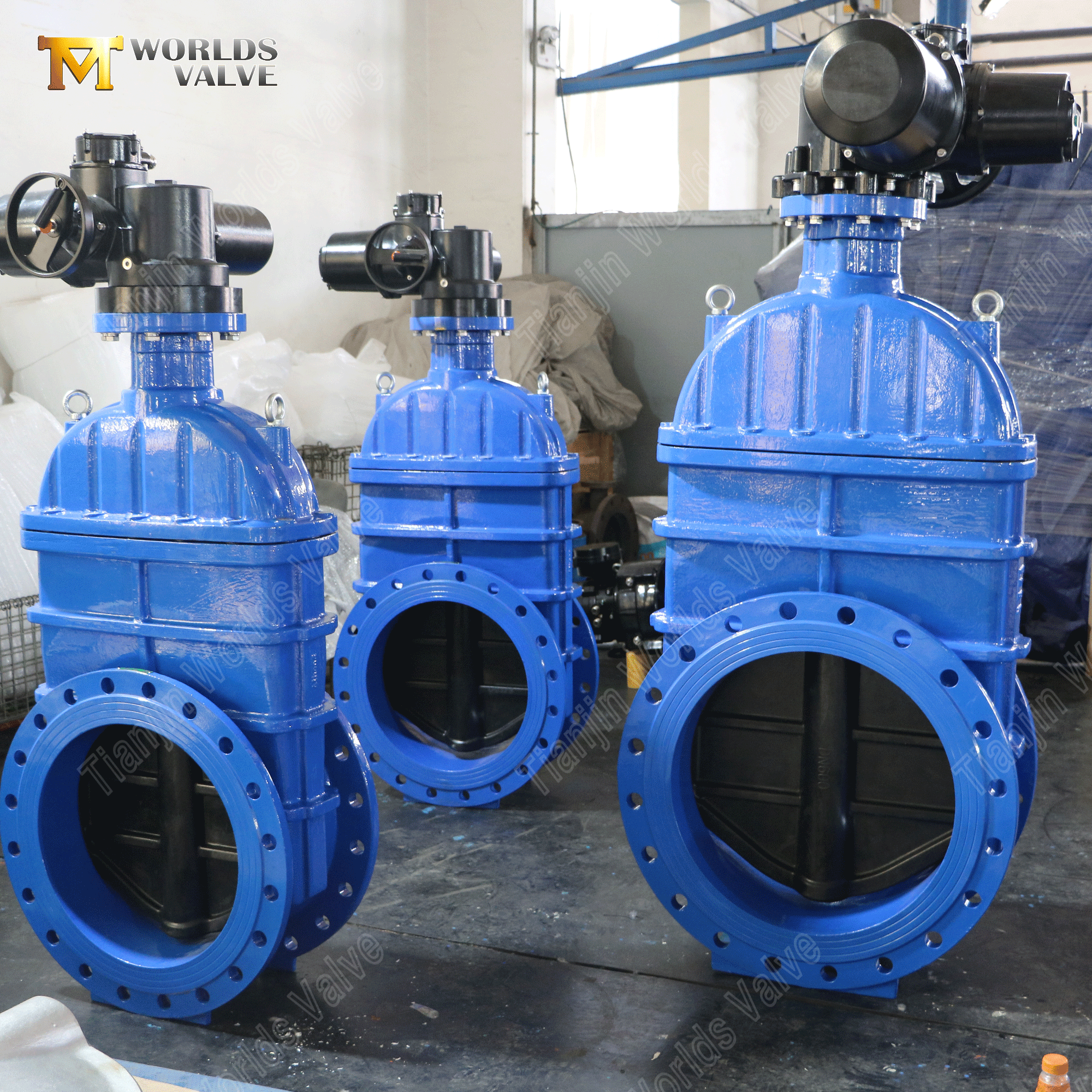

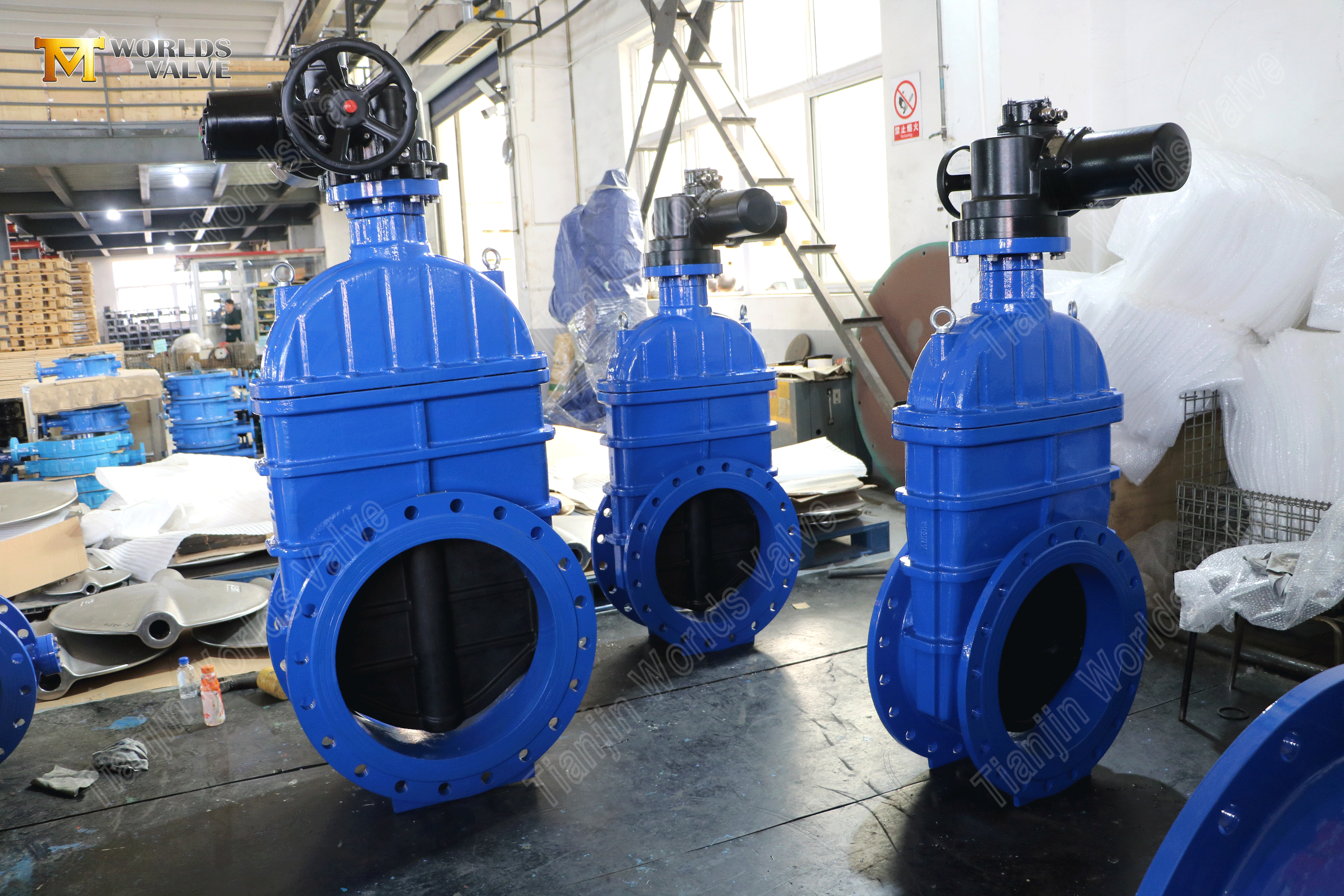

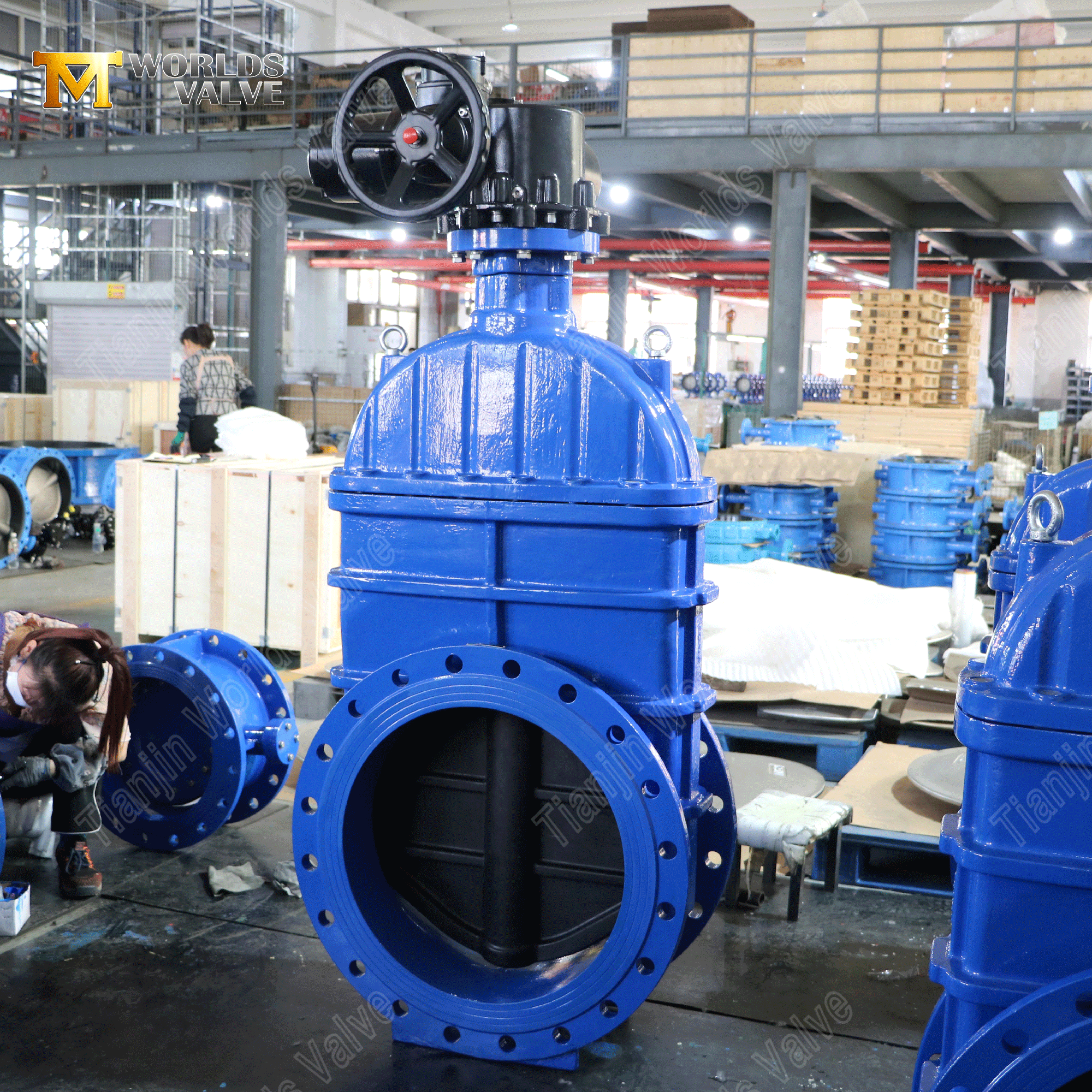

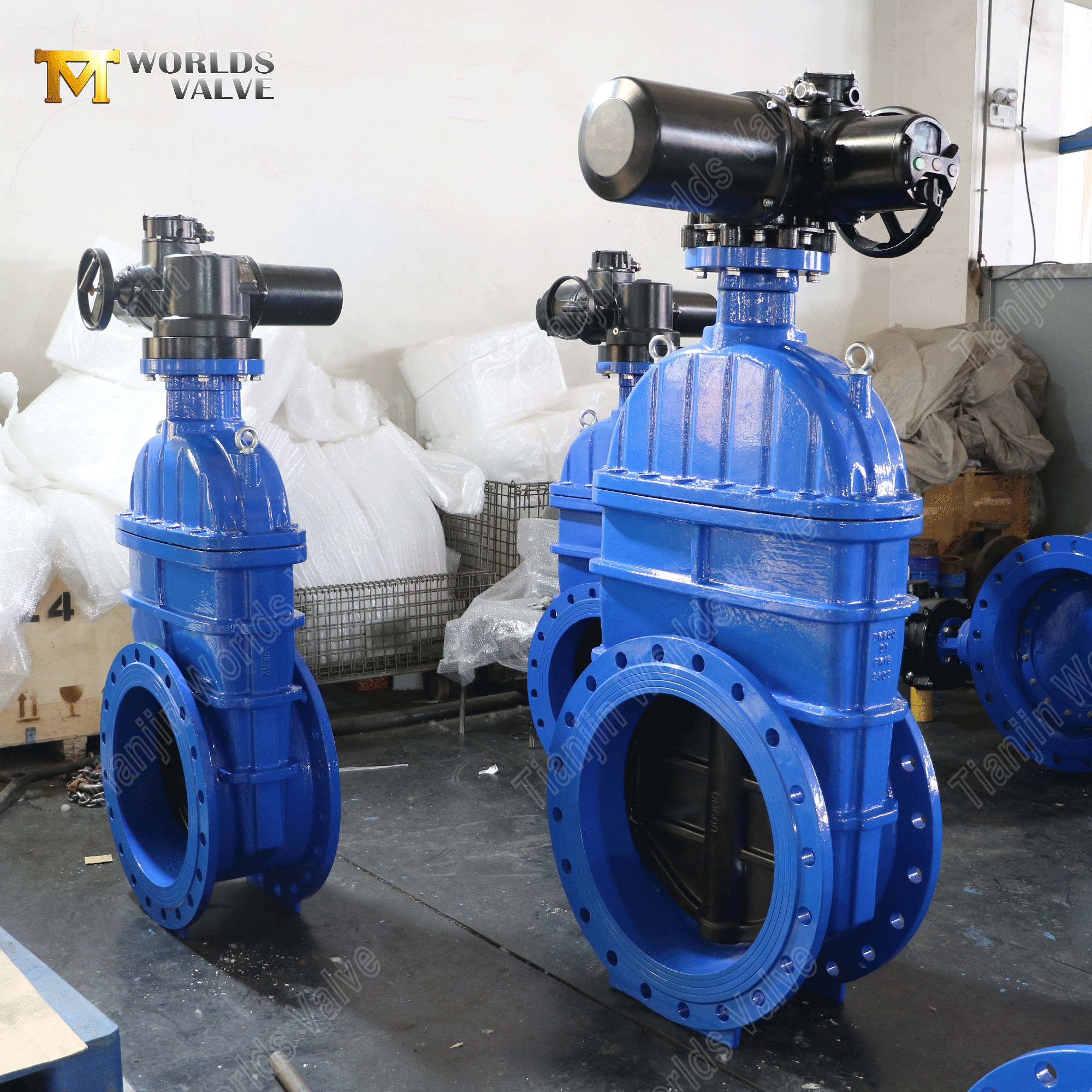

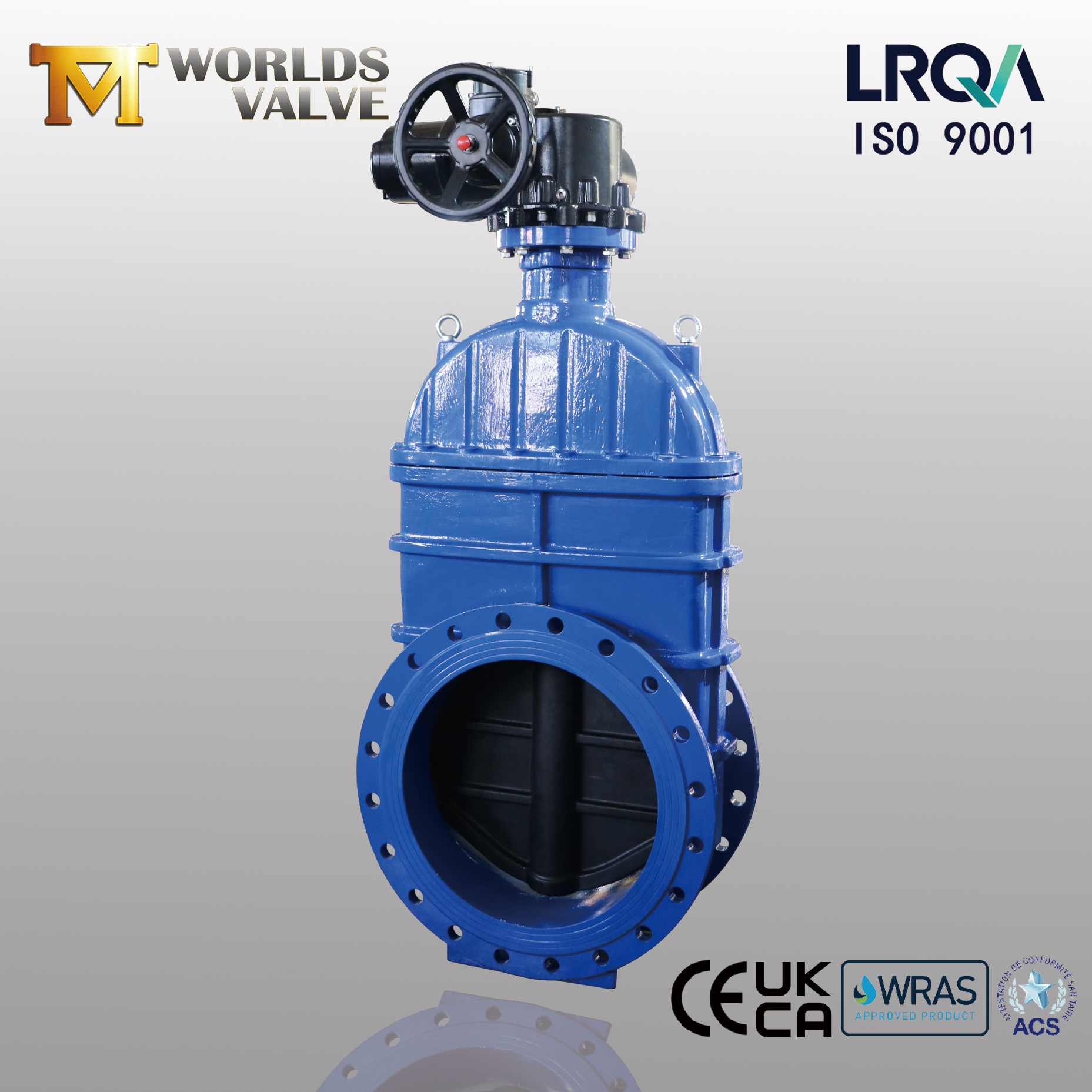

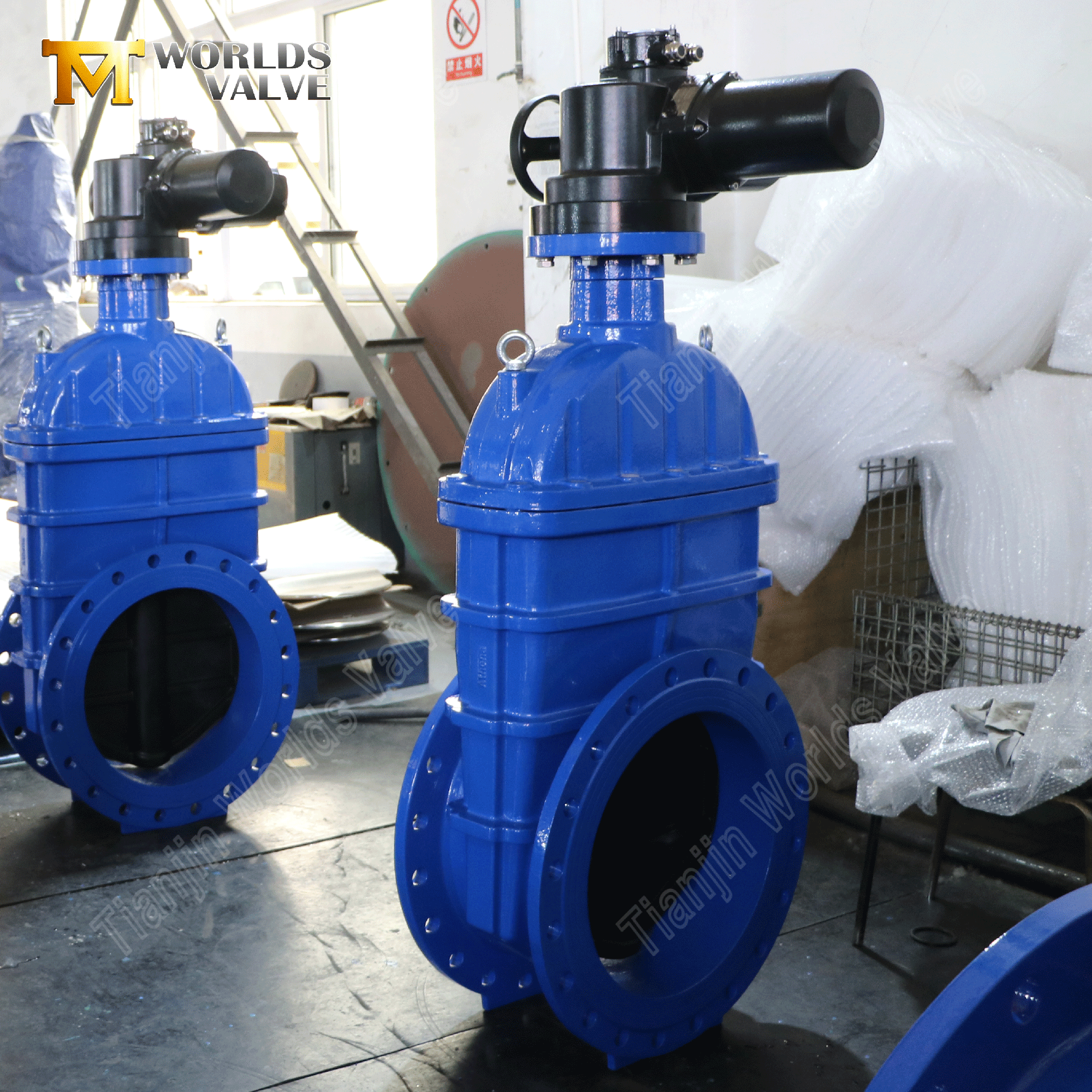

Der elektrische Absperrschieber DN600 mit duktilem Eisengehäuse und elastischem EPDM-Sitz von Tianjin Worlds Valve Co., Ltd. bietet eine zuverlässige, platzsparende Lösung für die automatisierte Durchflussregelung in Wasser- und Abwassersystemen mit großem Durchmesser. Sein elektrischer Stellantrieb ermöglicht eine Fernbedienung, während der elastische Sitz für eine blasendichte Absperrung sorgt. Unterstützt durch anpassbare Funktionen und internationale Zertifizierungen ist dieses Ventil so konstruiert, dass es den Anforderungen der kommunalen und industriellen Infrastruktur gerecht wird.
Wählen Sie Tianjin Worlds Valve für Ihre Anforderungen an automatisierte Absperrschieber mit großem Durchmesser.
Kontaktieren Sie uns noch heute, um Antriebsspezifikationen, Flanschstandards und Projektanforderungen für ein individuelles Angebot zu besprechen.
