CBF02-TF01
OEM | ODM | WDS
| Menge: | |
|---|---|

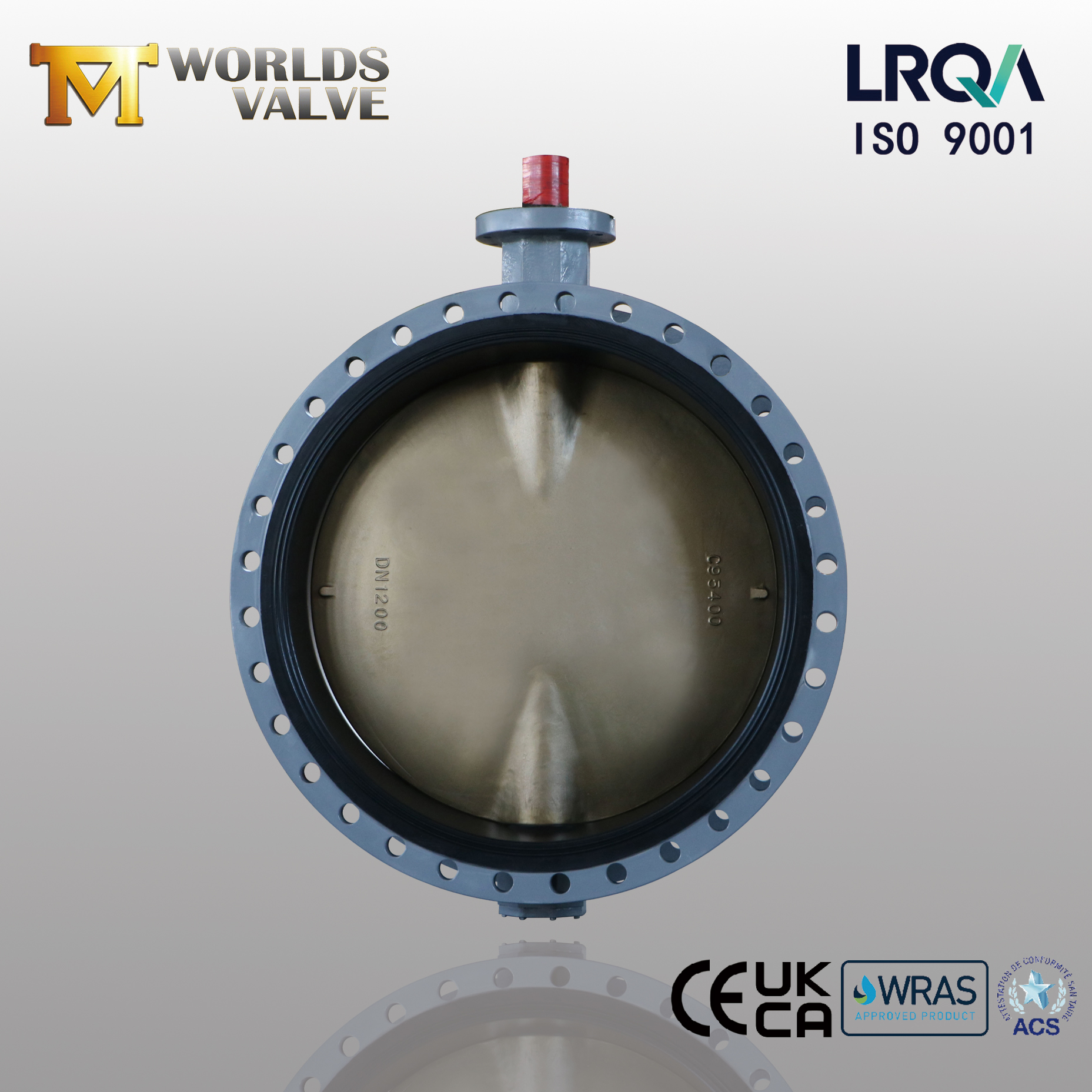

Als Ihr vertrauenswürdiger chinesischer Fertigungspartner bieten wir den Ventiltyp der Aluminiumbronze-Scheiben-Doppelflansch-Absperrklappe mit gleichbleibender Qualität, wettbewerbsfähigen Preisen und der Flexibilität, Ihre OEM-Spezifikationen zu erfüllen.
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF02-TF01-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Hochwertige C95400-Aluminiumbronzescheibe für hervorragende Korrosionsbeständigkeit
Das herausragende Merkmal dieses Ventils ist sein leistungsstarkes Scheibenmaterial, das speziell für aggressive Medien ausgewählt wurde.
Außergewöhnliche Meerwasser- und Chemikalienbeständigkeit: **C95400 Aluminiumbronze** (Nickel-Aluminiumbronze) bietet eine hervorragende Beständigkeit gegen Korrosion, Lochfraß und Erosion in Meerwasser, Brackwasser und verschiedenen chemischen Umgebungen und übertrifft damit Standard-Edelstähle in Schiffsanwendungen deutlich.
Hohe Festigkeit und Verschleißfestigkeit: Diese Legierung bietet eine hervorragende mechanische Festigkeit sowie Beständigkeit gegen Abrieb und Verschleiß und gewährleistet so eine langfristige Zuverlässigkeit auch bei Strömungsbedingungen mit hoher Geschwindigkeit.
Funkenfrei und biostatische Eigenschaften: C95400 ist nicht funkenbildend und erhöht die Sicherheit in potenziell gefährlichen Atmosphären. Seine natürlichen biostatischen Eigenschaften widerstehen Meeresbewuchs und reduzieren so den Wartungsaufwand in Meerwassersystemen.

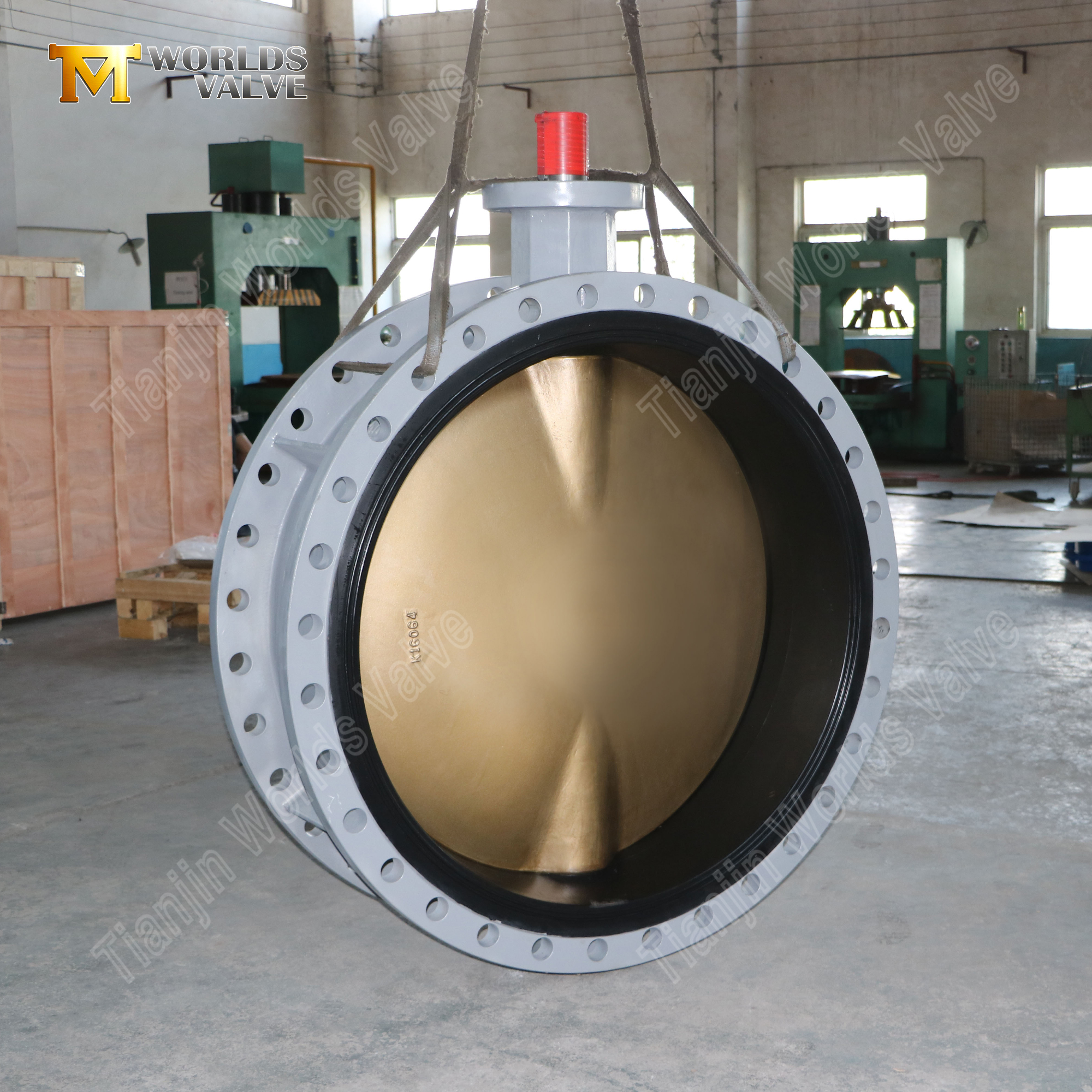

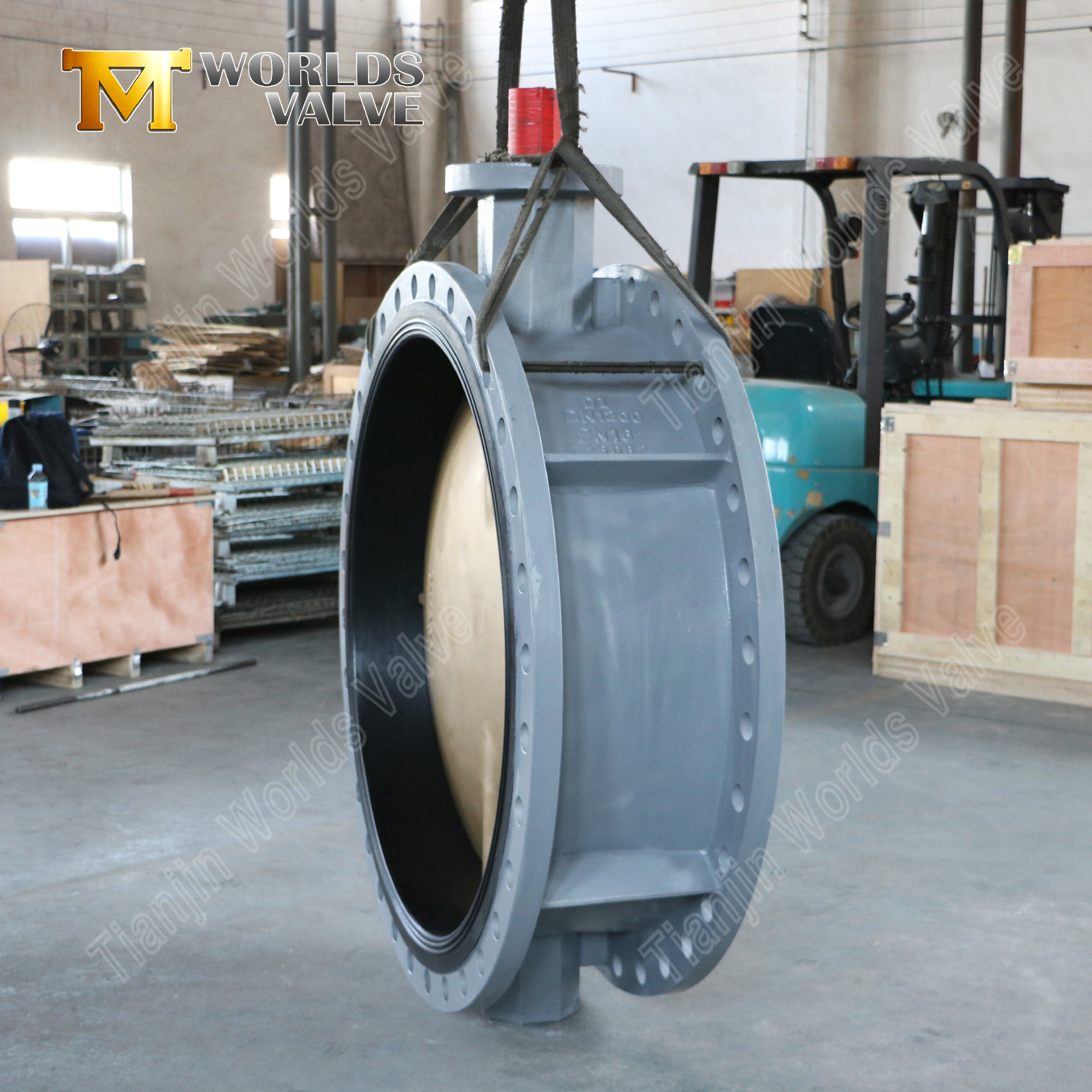

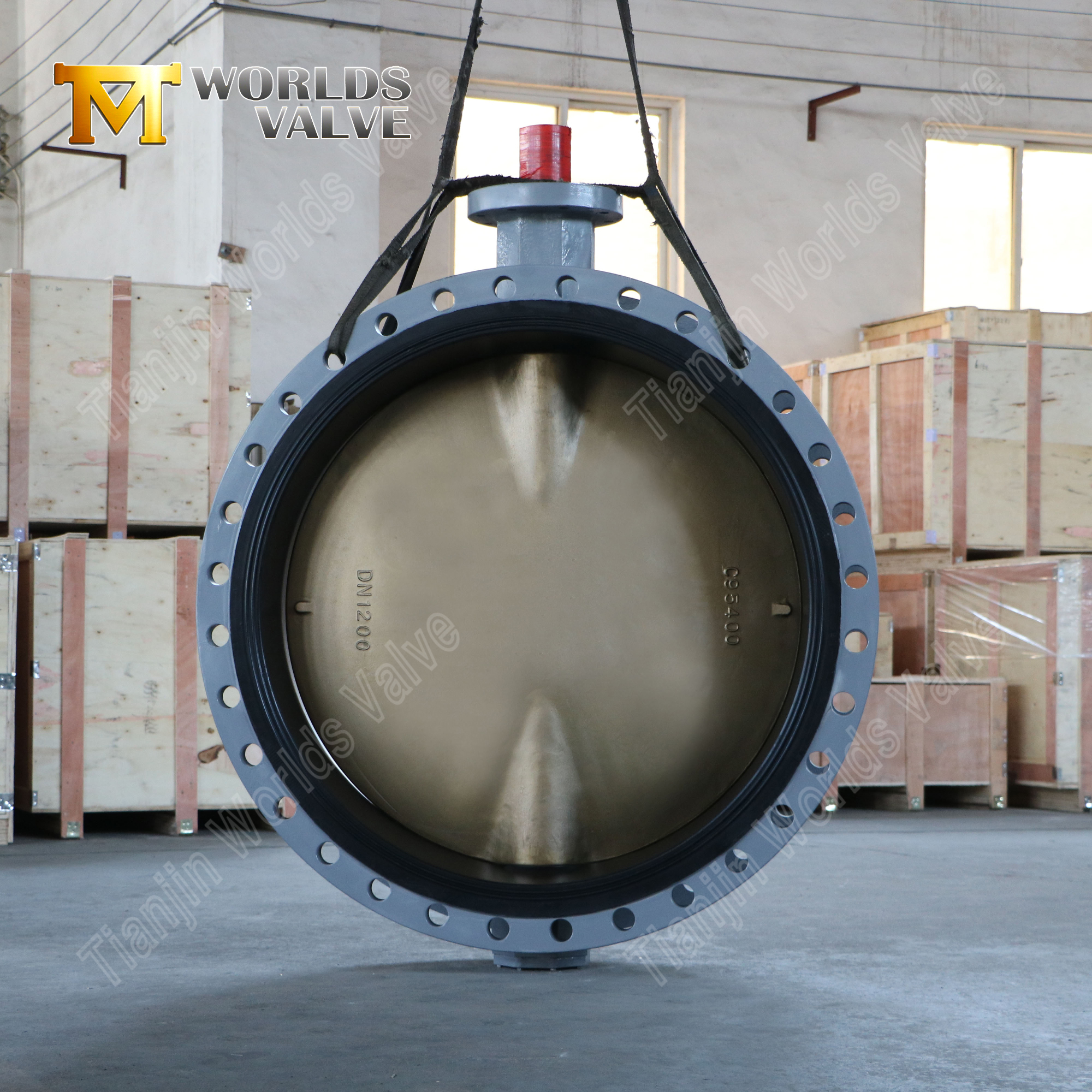

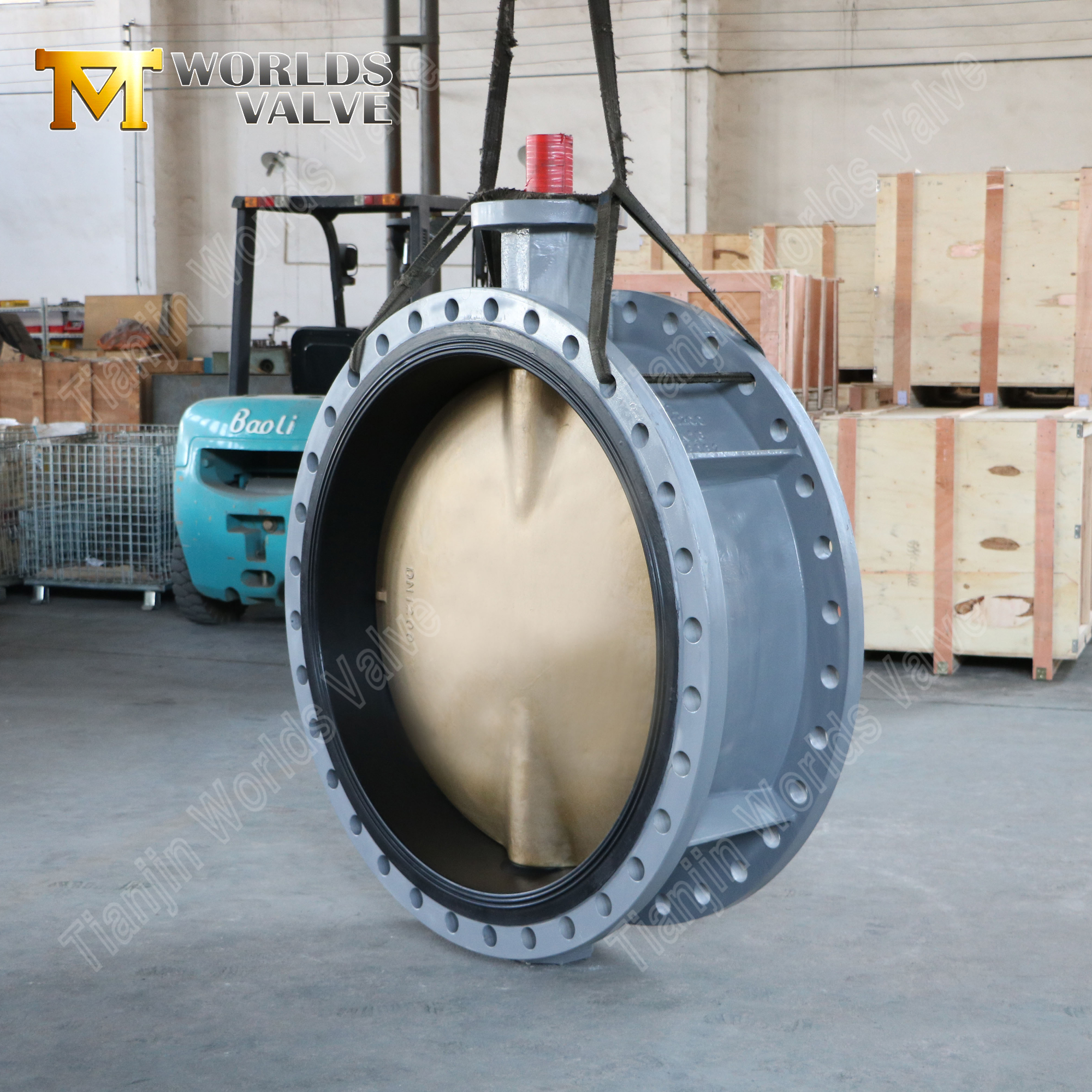

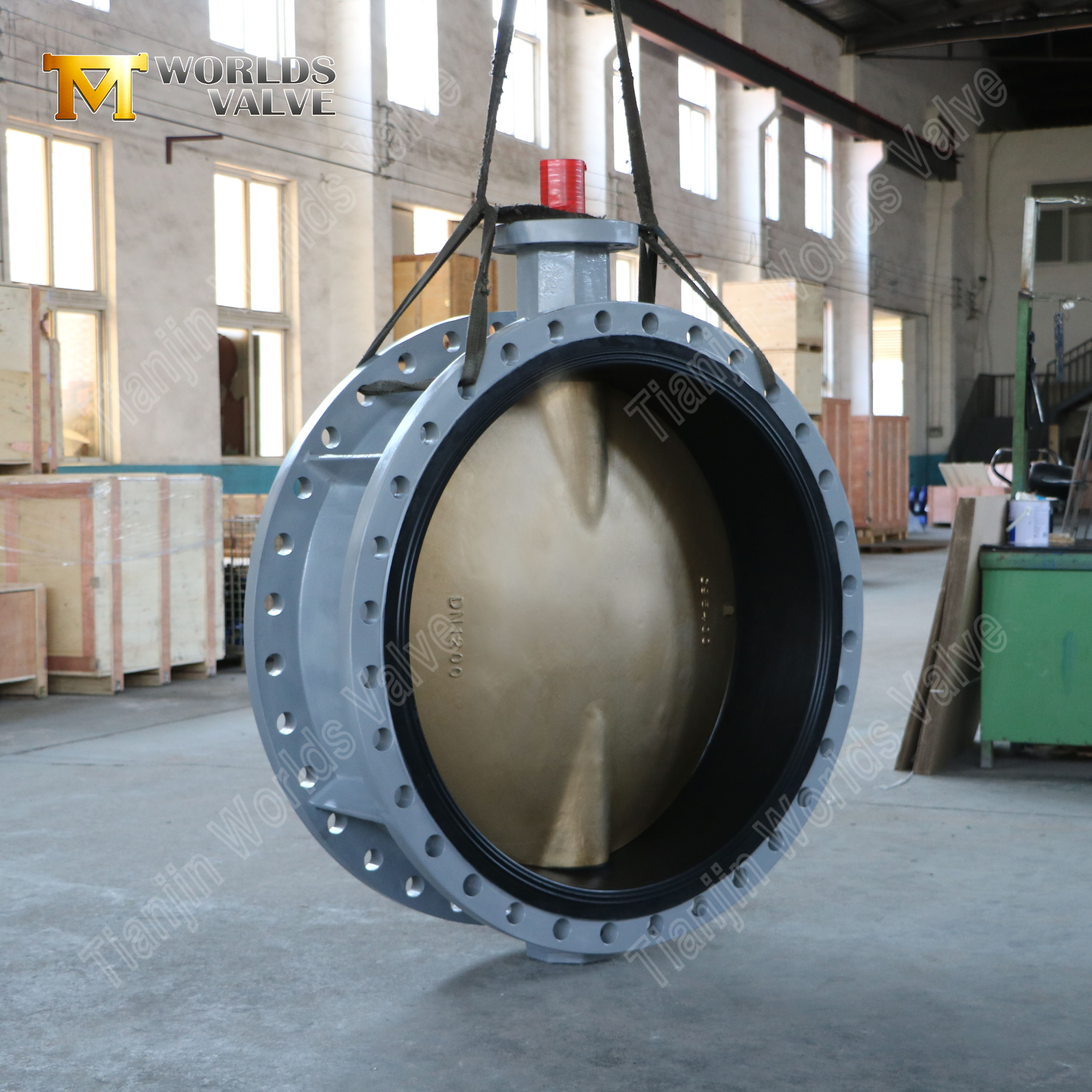

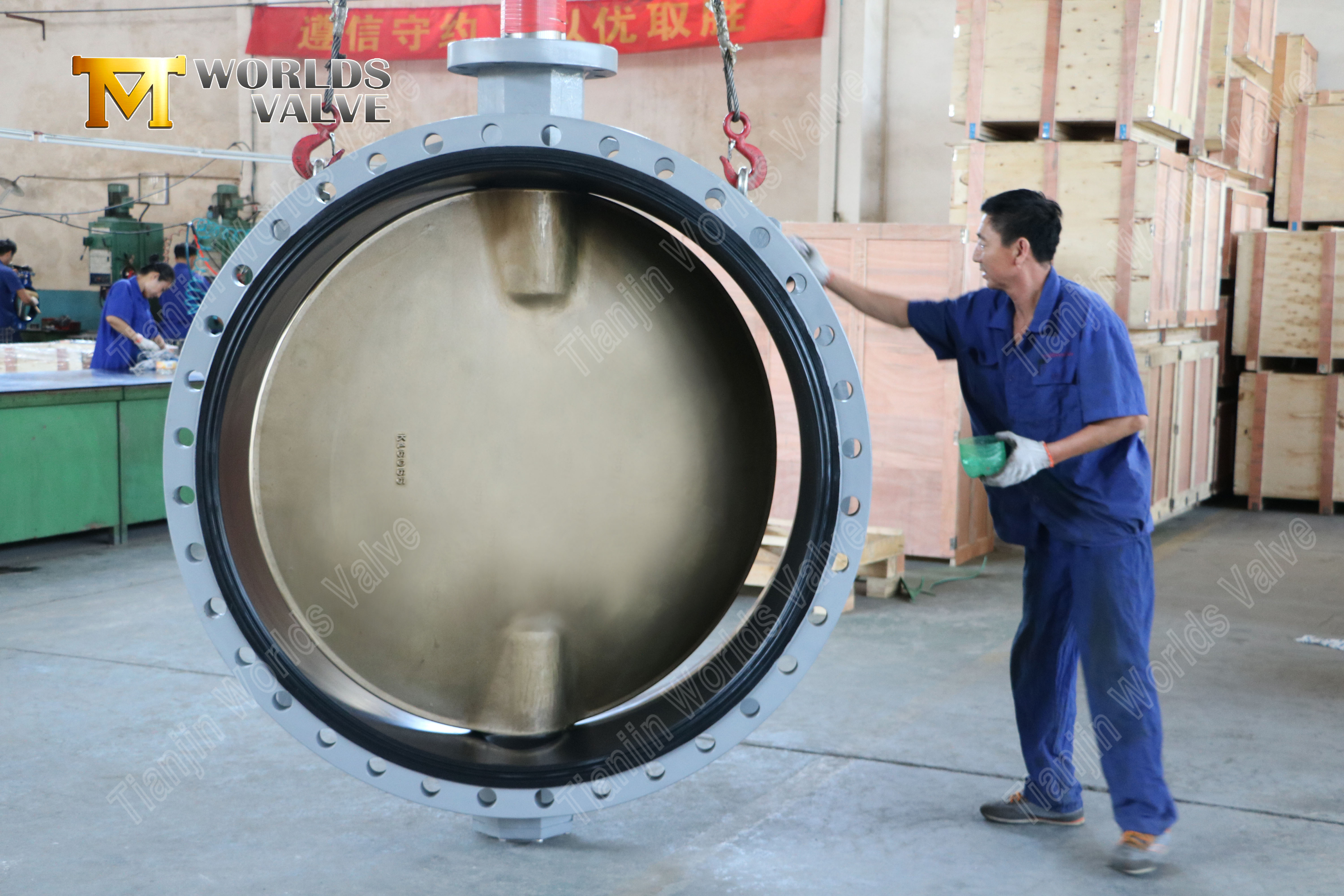

2. Massive DN1200-Größe für Durchflusskontrolle mit großem Durchmesser
Gebaut, um den Anforderungen großer Infrastruktur- und Industrieprojekte gerecht zu werden.
Entwickelt für hohe Durchflussmengen: Mit einem Nenndurchmesser von **DN1200 (48 Zoll)** ist dieses Ventil für die effiziente Steuerung großer Durchflussraten in Wasserübertragungsleitungen, Kühlwassereinlässen und anderen Systemen mit hoher Kapazität ausgelegt.
Verstärkte Konstruktion mit großem Durchmesser: Der Ventilkörper und die Ventilscheibe sind speziell mit verstärkten Strukturen konstruiert, um bei dieser großen Größe unter PN16-Druck die Steifigkeit und Dichtungsintegrität aufrechtzuerhalten.
Optimierte Getriebebedienung: Das Ventil ist mit einem robusten **Schneckengetriebeantrieb** ausgestattet, der den hohen mechanischen Vorteil bietet, der für eine reibungslose, mühelose manuelle Bedienung dieses Ventils mit großem Durchmesser erforderlich ist.
3. Robuster Körper aus duktilem Gusseisen PN16 für Stärke und Haltbarkeit
Das Fundament dieses Ventils ist auf Widerstandsfähigkeit und lange Lebensdauer ausgelegt.
Hochfestes Material: Der Ventilkörper ist aus **GGG40/500-7 Sphäroguss** gegossen, einem Material, das für seine außergewöhnliche Zugfestigkeit, gute Dehnung und Schlagfestigkeit bekannt ist – Grauguss weit überlegen.
Sichere Doppelflanschverbindung: Die integrierten Flansche auf beiden Seiten ermöglichen eine solide, abgedichtete Schraubverbindung mit der Rohrleitung, bieten hervorragende mechanische Festigkeit, Widerstandsfähigkeit gegenüber Rohrleitungsbelastungen und machen sie ideal für den Einsatz in Sackgassen.
Epoxidbeschichtet für zusätzlichen Schutz: Das Gehäuse aus Sphäroguss ist mit einer dauerhaften **Epoxidbeschichtung** (Standard) geschützt, die eine zusätzliche Barriere gegen Korrosion darstellt und die Lebensdauer des Ventils bei erdverlegten oder freiliegenden Installationen verlängert.
4. Zuverlässiger OEM-Fertigungspartner aus China
Als spezialisiertes OEM-Werk liefern wir gleichbleibende Qualität und strategischen Wert für globale Partner.
Fokussierte Fertigungskompetenz: Wir kontrollieren den gesamten Produktionsprozess vom Guss bis zur Endmontage. Unser **ISO 9001-zertifiziertes** Qualitätsmanagementsystem stellt sicher, dass jedes DN1200-Ventil Charge für Charge strenge Leistungs- und Maßstandards erfüllt.
Kostengünstige Lösungen mit großem Durchmesser: Unsere Fertigungskapazitäten ermöglichen es uns, wettbewerbsfähige Preise für Ventile mit großem Durchmesser anzubieten, ohne Kompromisse bei der Qualität einzugehen, und helfen Ihnen so, die Projektkosten effektiv zu verwalten.
Flexible OEM-Anpassung: Wir passen uns Ihren spezifischen Anforderungen an und bieten Optionen für:
1.Alternative Sitzmaterialien (EPDM, NBR, Viton)
2. Spezielle Beschichtungen oder Lackierungen
3. Vorbereitung der Antriebsmontage (elektrisch oder pneumatisch)
4.Benutzerdefinierte Kennzeichnung, Verpackung und Dokumentation
Exportfähige Logistik: Mit umfangreicher Erfahrung im Export in globale Märkte bieten wir zuverlässigen Versand, umfassende Dokumentation und Unterstützung für internationale Zertifizierungen.

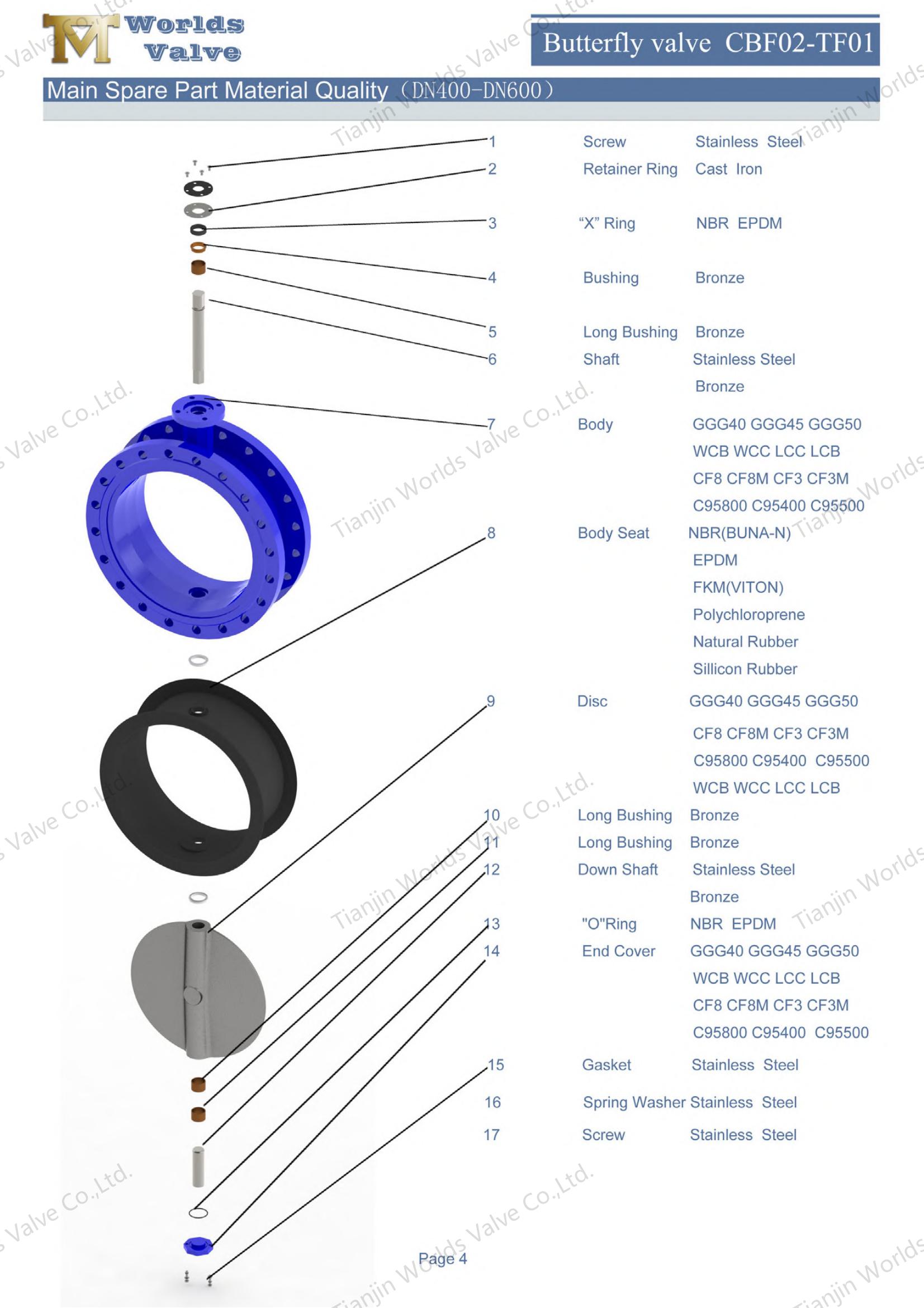

Parameter | Spezifikation |
Modell | Flansch-Absperrklappe (CBF02-TF01) |
Größen | DN50-DN2000 |
Druckstufe | PN10/16/150LB/JIS10K |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | Sphäroguss |
Scheibe | Aluminiumbronze C95400 |
Seat | EPDM, NBR, FKM, PTFE... |
Stamm | SS410/420/431... |
Spezialisiert auf Großventile: Wir verfügen über das technische Fachwissen und die Produktionskapazität, um hochwertige Ventile mit großem Durchmesser (DN600 bis DN2000+) herzustellen, die den strengen Anforderungen großer Infrastrukturprojekte gerecht werden.
Fachwissen zur Materialauswahl: Unser Wissen über fortschrittliche Materialien wie **C95400 Aluminiumbronze** stellt sicher, dass wir das optimale Scheibenmaterial für Ihre spezifischen Medien und Umgebungsbedingungen empfehlen und liefern können.
Globale OEM-Erfahrung: Wir können auf eine nachgewiesene Erfolgsbilanz bei der Lieferung von Ventilen an Partner in über 50 Ländern zurückblicken und wissen, wie wichtig gleichbleibende Qualität, zuverlässige Lieferzeiten und klare Kommunikation sind.
Zertifizierte Qualitätssicherung: Als ISO 9001-zertifizierter Hersteller unterliegen wir strengen Qualitätskontrollen von der Eingangsprüfung des Materials bis hin zur abschließenden Druckprüfung und Dokumentation.
Meerwasser-Ansaug- und Kühlsysteme für Kraftwerke und Entsalzungsanlagen
Marine- und Offshore-Installationen einschließlich Schiffbau und Hafeninfrastruktur
Kommunale Wasserübertragungsnetze, die eine Isolierung mit großem Durchmesser erfordern
Industrielles Prozesswasser in der chemischen, petrochemischen und Bergbauindustrie
Kläranlagen zur Behandlung aggressiver Abwässer
Suchen Sie für Ihr nächstes Projekt eine zuverlässige Absperrklappe mit großem Durchmesser? Kontaktieren Sie Tianjin Worlds Valve Co., Ltd. noch heute, um Ihre Spezifikationen zu besprechen und ein wettbewerbsfähiges OEM-Angebot zu erhalten.
