CBF02-TF01
OEM | ODM | WDS
| Menge: | |
|---|---|
Es verfügt über einen hochfesten GGG40-Körper aus duktilem Eisen und eine Scheibe aus duktilem Eisen (DI), die mit einer haltbaren Nylonschicht (PA) beschichtet ist. Diese Materialkombination gewährleistet eine hervorragende strukturelle Integrität, Korrosionsschutz und einen reibungslosen, reibungsarmen Betrieb am Sitz. Als Ihr vertrauenswürdiger OEM-Partner mit Sitz in China bieten wir dieses zuverlässige Arbeitspferd mit gleichbleibender Qualität und der Flexibilität, Ihre spezifischen Projektanforderungen zu erfüllen.

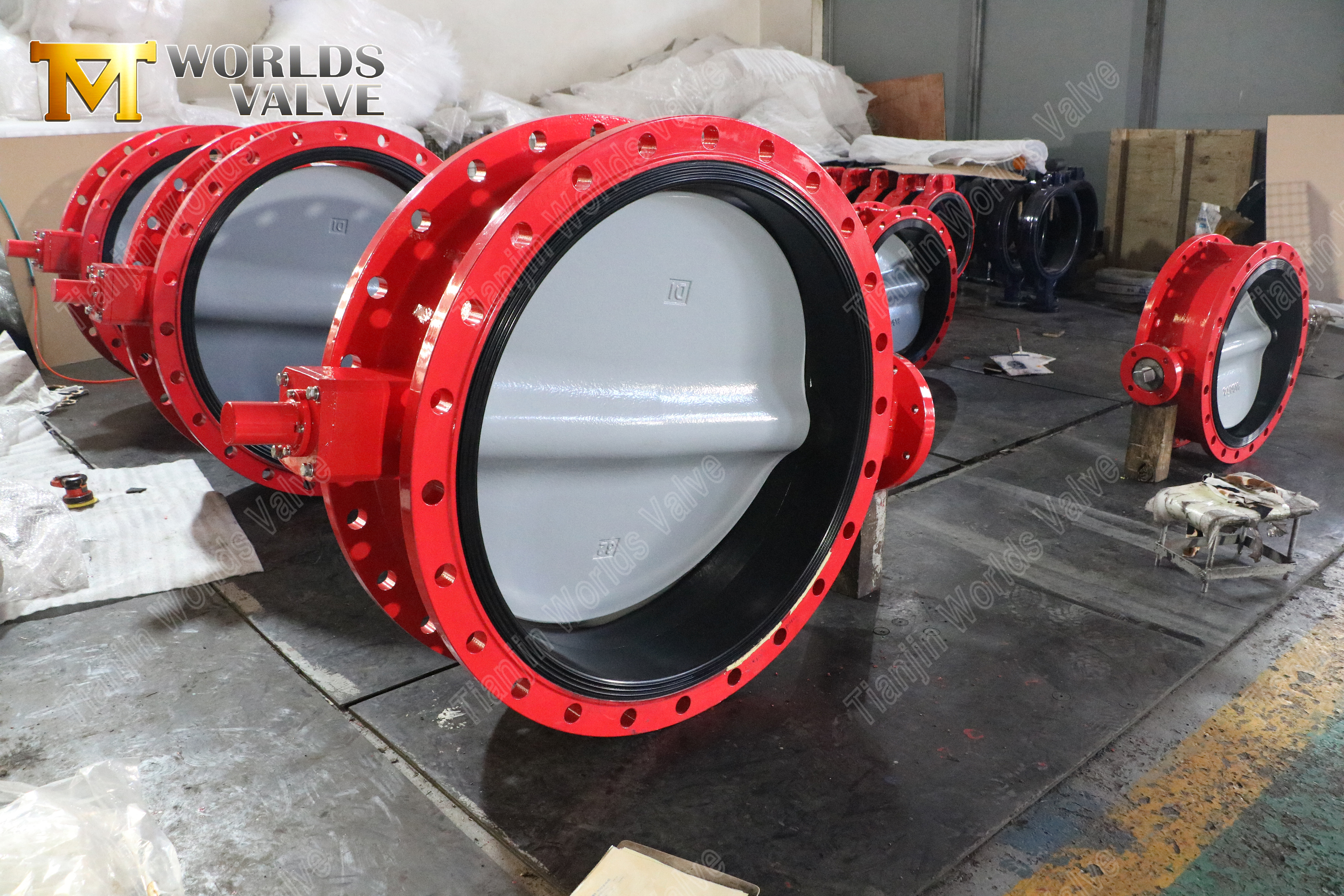

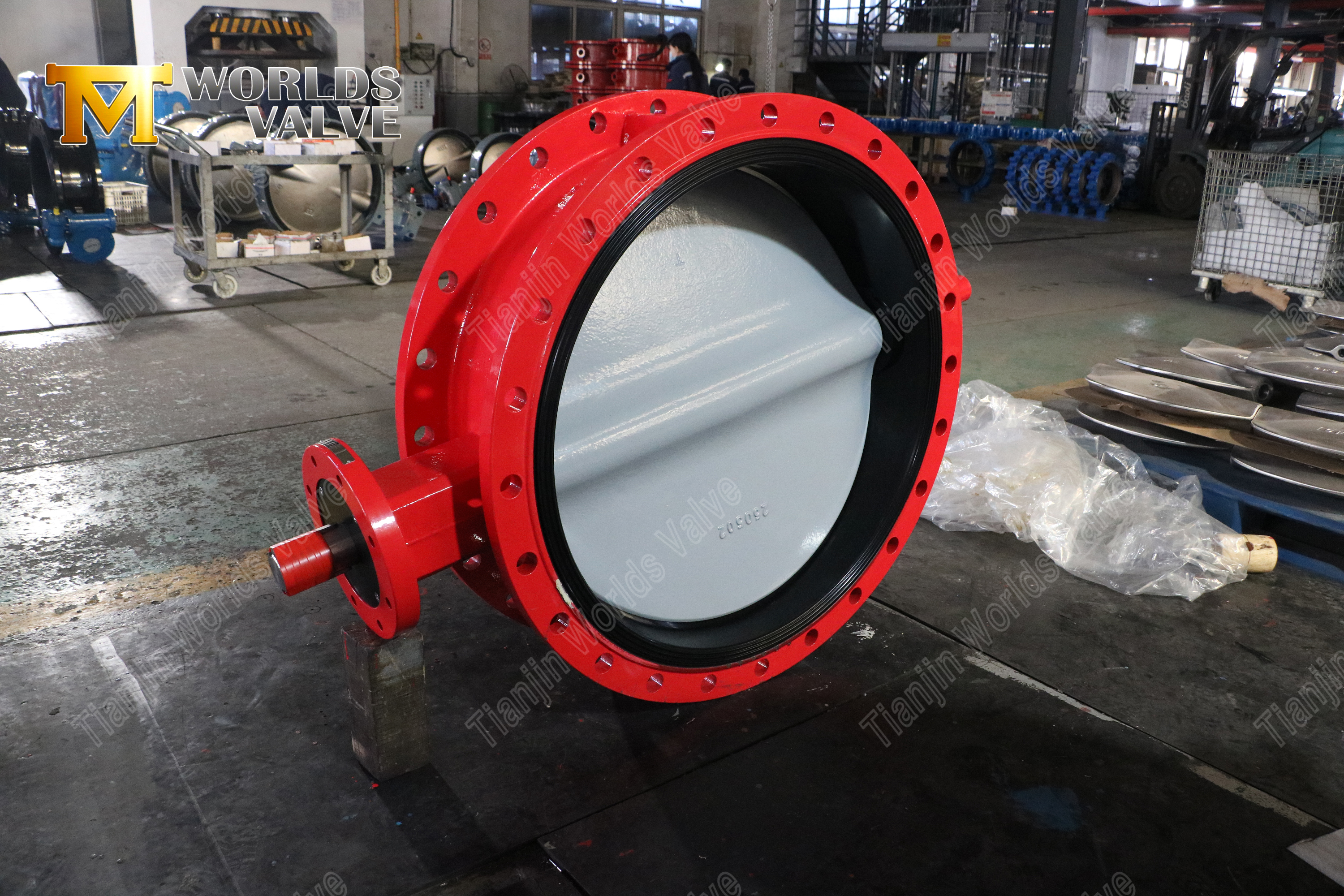

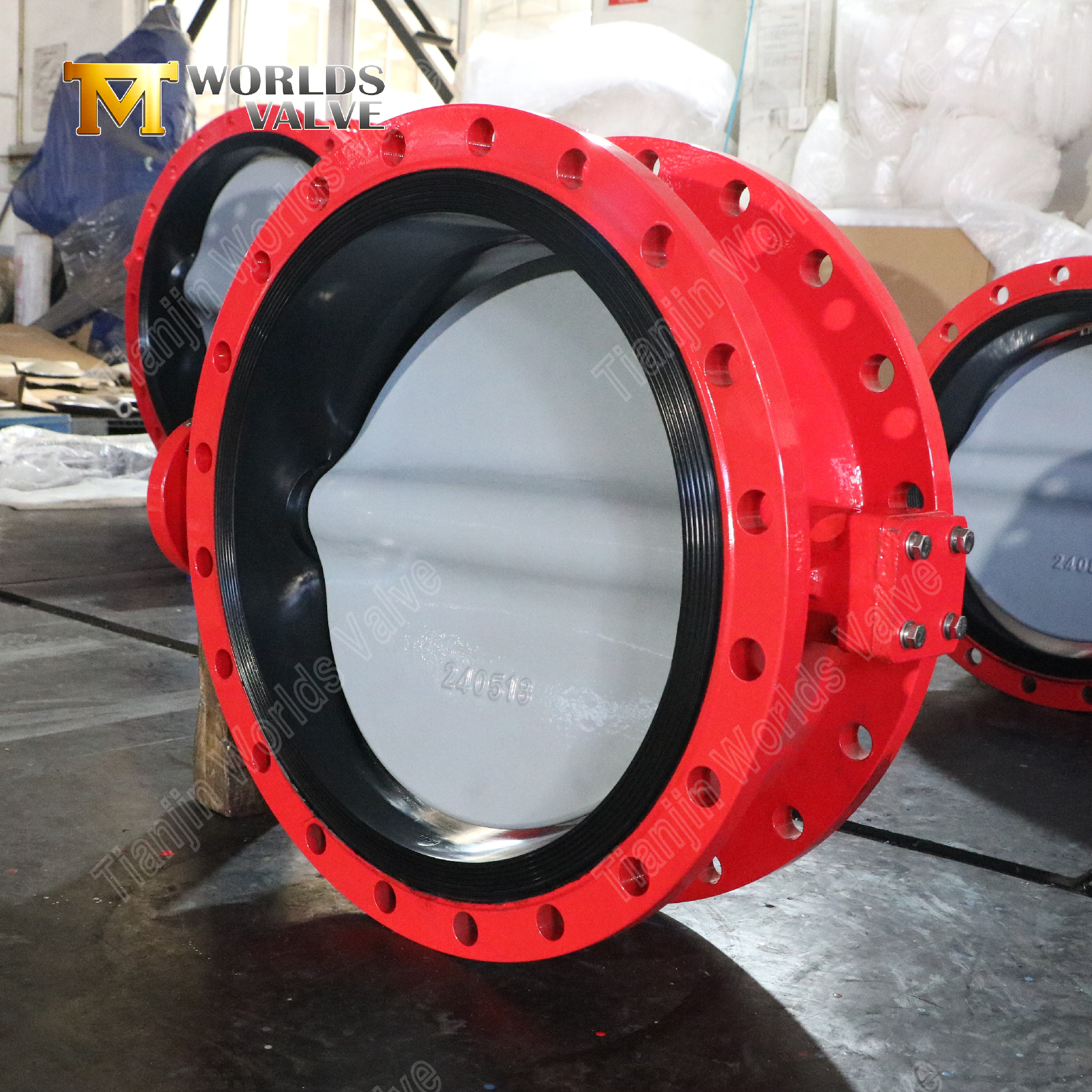

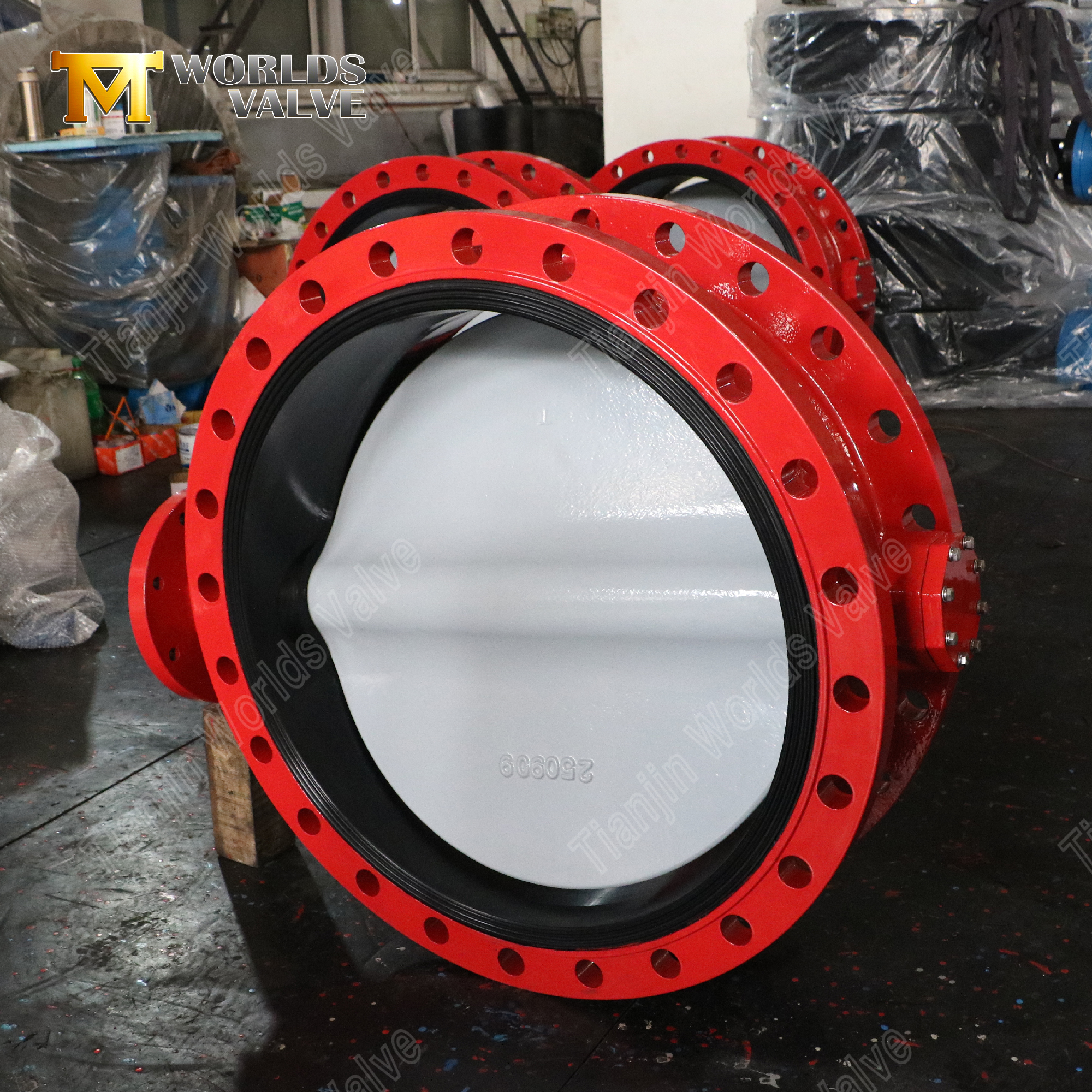

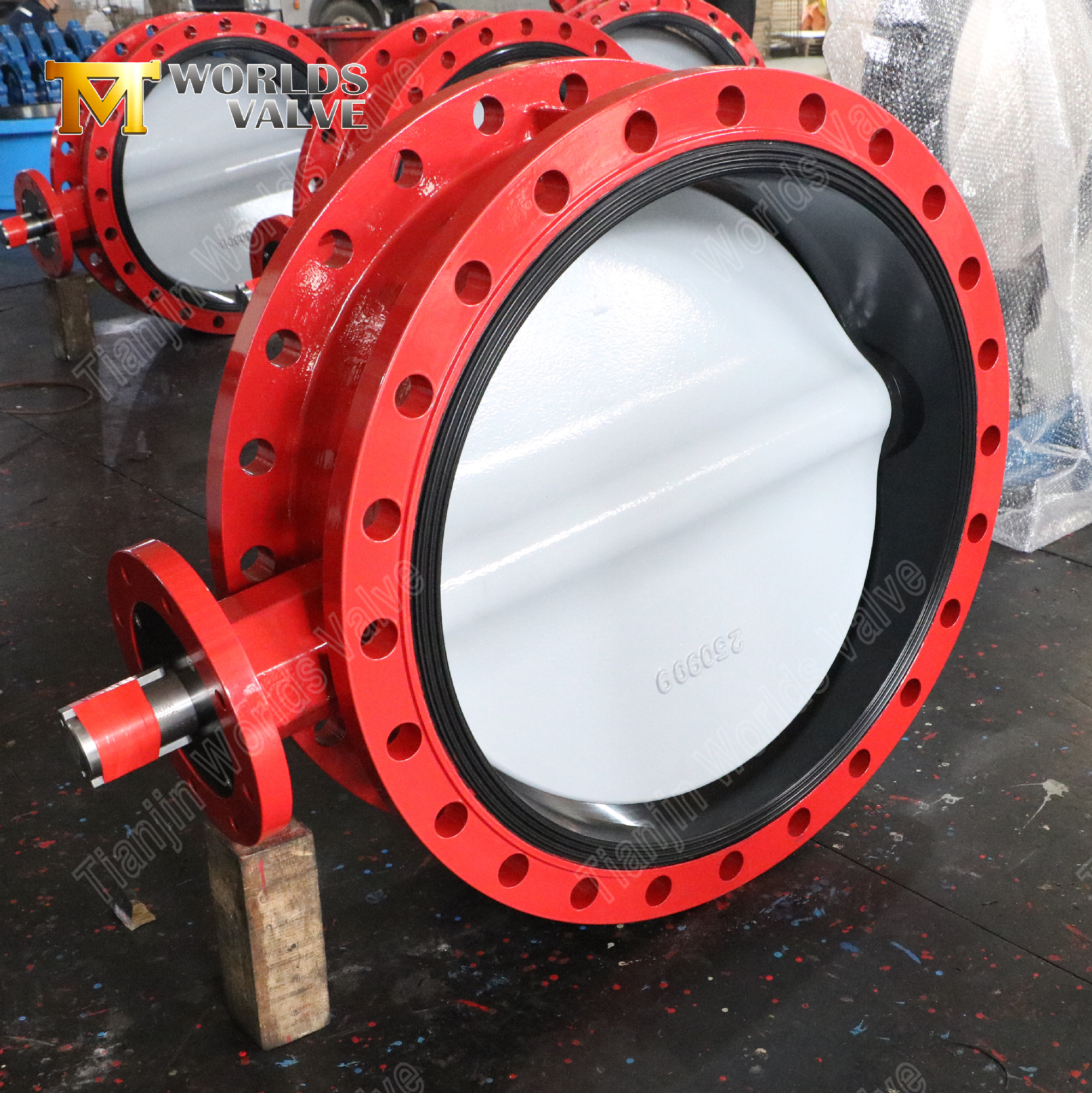

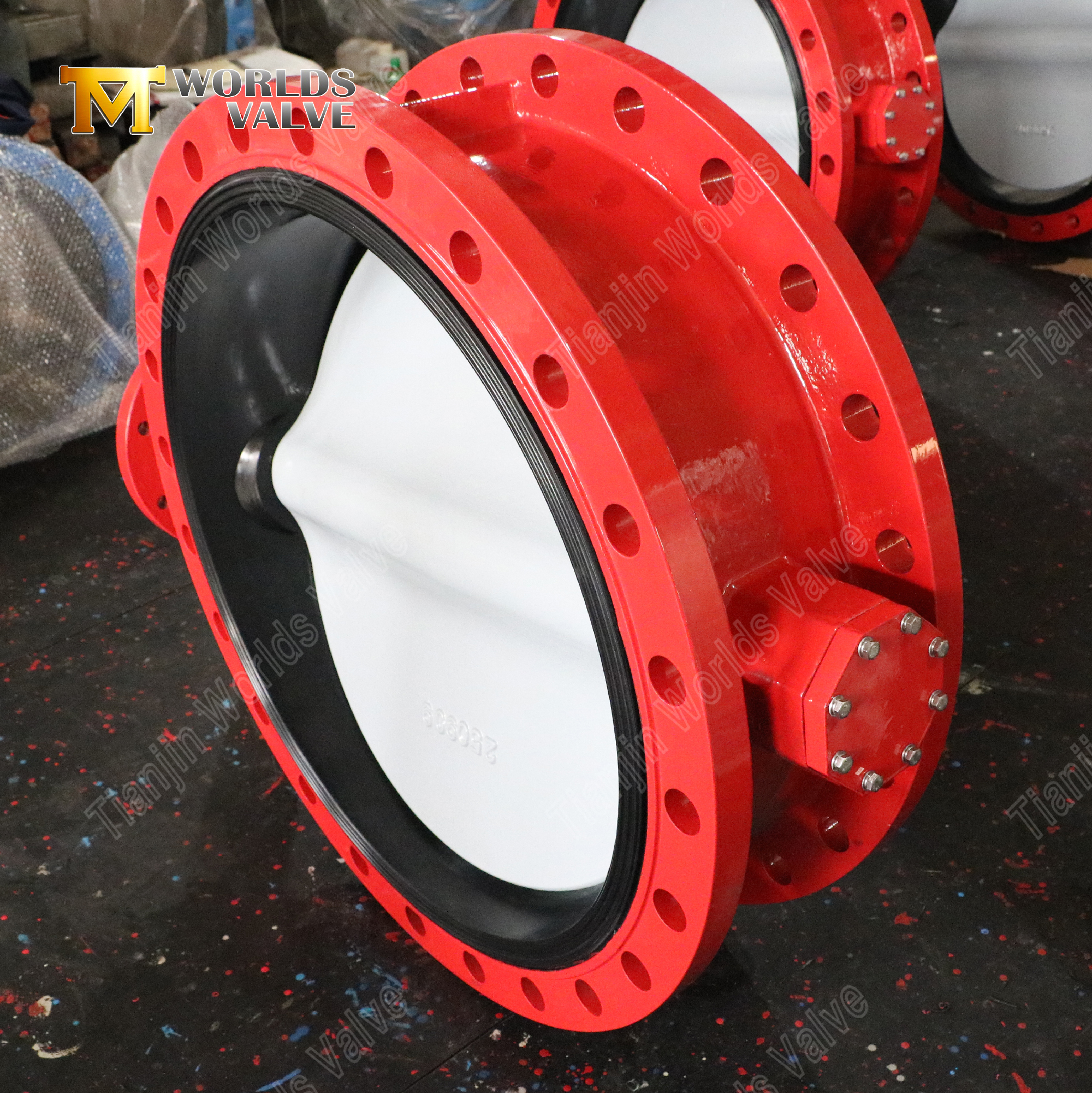

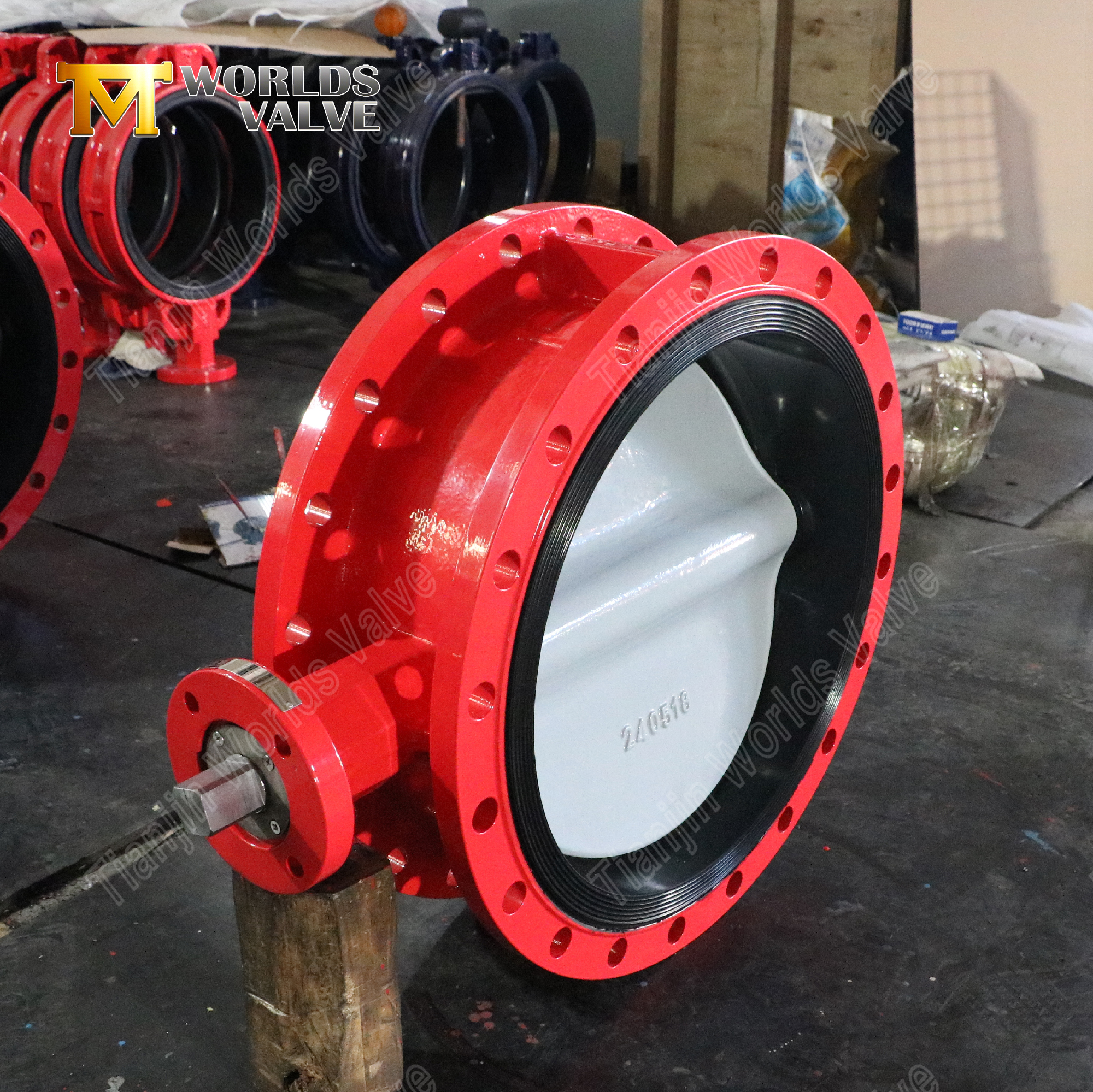

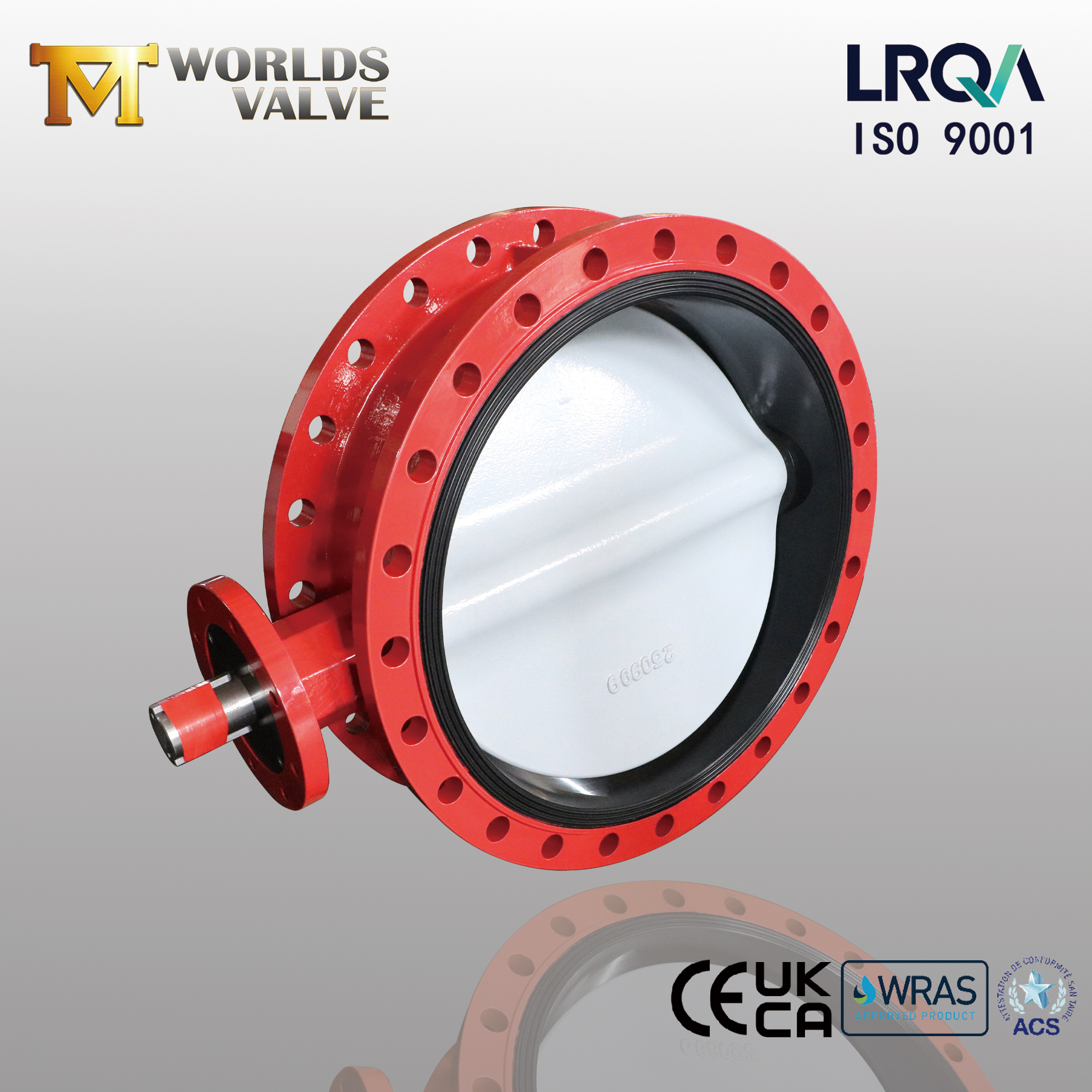

Doppelflansch-Absperrklappe mit nylonbeschichteter DI-Scheibe | OEM-Hersteller
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF02-TF01-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Überlegene Stabilität mit einer Doppelflanschverbindung
Unser Ventil wurde für maximale Zuverlässigkeit in kritischen Rohrleitungsabschnitten entwickelt und verfügt über eine Doppelflanschkonstruktion (Flanschenden). Diese robuste Konstruktion bietet deutliche Vorteile gegenüber Zwischenflanschventilen:
Sichere, verschraubte Verbindungen: Die integrierten Flansche auf beiden Seiten ermöglichen eine solide, dichte Verbindung direkt mit den Rohrleitungsflanschen mithilfe von Durchgangsschrauben, wodurch die Abhängigkeit von Leitungsschrauben entfällt.
Ideal für den Dead-End-Service: Dieses Design widersteht einseitigem Rohrleitungsdruck und ist somit die perfekte Wahl für Trennstellen, Systemanschlüsse oder zukünftige Leitungserweiterungen.
Verbesserte mechanische Integrität: Es bietet eine hervorragende Widerstandsfähigkeit gegen Rohrleitungsbelastungen, Vibrationen und Biegemomente und sorgt so für eine auslaufsichere Abdichtung und langfristige Systemstabilität.
2. Längere Lebensdauer mit einer nylonbeschichteten Scheibe
Der Ventilteller ist durch fortschrittliche Oberflächenbehandlung auf Langlebigkeit und optimale Leistung ausgelegt.
Korrosions- und Abriebfestigkeit: Die Sphärogussscheibe ist durch eine hochwertige Nylon (Polyamid)-Beschichtung geschützt. Diese Schicht erhöht die Beständigkeit gegenüber chemischer Korrosion und abrasiven Partikeln in den Medien erheblich.
Verbesserte Abdichtung und Effizienz: Durch die Beschichtung entsteht eine außergewöhnlich glatte, reibungsarme Oberfläche. Dadurch wird der dichtende Kontakt zum Sitz verbessert, ein blasendichter Verschluss gewährleistet und das Betriebsdrehmoment reduziert.
Reduzierter Wartungsaufwand: Durch die Minimierung des Verschleißes sowohl an der Scheibe als auch am Sitz verlängert diese Funktion direkt die Lebensdauer des Ventils und senkt die Gesamtbetriebskosten.
3. Kompromisslose Festigkeit durch GGG40-Körper aus duktilem Eisen
Das Fundament dieses Ventils ist auf Widerstandsfähigkeit ausgelegt und besteht aus hochwertigem Material für kritische Strukturkomponenten.
Hochfestes Material: Der Ventilkörper ist aus duktilem Gusseisen GGG40/500-7 gegossen, das für seine hervorragende Zugfestigkeit und gute Dehnung (Zähigkeit) bekannt ist.
Schlag- und Druckfestigkeit: Dieses Material bietet eine außergewöhnliche Beständigkeit gegen mechanische Stöße und hydraulische Druckstöße und gewährleistet so eine zuverlässige Leistung unter anspruchsvollen Bedingungen.
Dauerhaftes Fundament: Das robuste Gehäuse beherbergt die internen Komponenten sicher und bietet eine stabile Plattform für die Flanschverbindungen, wodurch die Gesamtintegrität des Ventils gewährleistet wird.
4. Zuverlässige, wertorientierte OEM-Fertigung
Als engagierter OEM-Ventilhersteller in China liefern wir gleichbleibende Qualität und strategischen Mehrwert für unsere Partner.
Kostengünstige Standardlösung: Dieses Modell bietet hervorragende Zuverlässigkeit für allgemeine Wasser-, HVAC- und Industriedienstleistungen und stellt ein optimales Gleichgewicht zwischen Leistung und Investition dar.
Garantierte Konsistenz und Lieferung: Unsere fokussierten Fertigungs- und ISO 9001-ausgerichteten Prozesse gewährleisten Produkteinheitlichkeit und zuverlässige pünktliche Lieferung für Ihre Lieferkette.
Flexible Anpassung: Wir bieten anpassungsfähige OEM-Dienstleistungen, einschließlich Optionen für Dichtungsmaterialien (EPDM, NBR usw.), Außenbeschichtungen, Aktuatorvorbereitung und Verpackung, um Ihre spezifischen Spezifikationen und Markenanforderungen zu erfüllen.

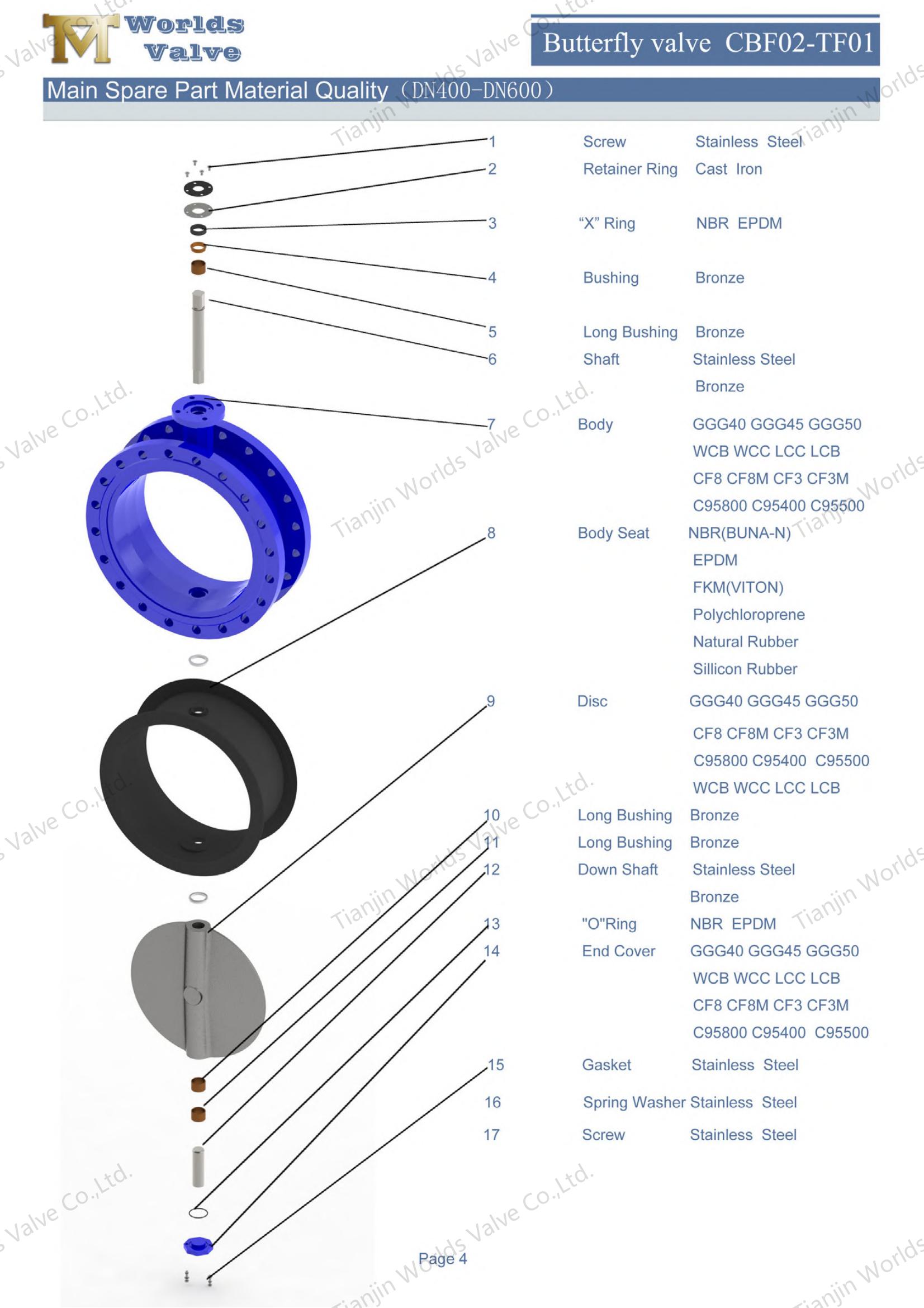

Parameter | Spezifikation |
Modell | Flansch-Absperrklappe (CBF02-TF01) |
Größen | DN50-DN2000 |
Druckstufe | PN10/16/150LB/JIS10K |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | GGG40 |
Scheibe | DI-Scheibe mit Nylonbeschichtung |
Seat | EPDM |
Stamm | SS410/420... |
Fokussierte Fertigung, garantierte Konsistenz: Als spezialisierter Armaturenbetrieb kontrollieren wir den Produktionsprozess vom Guss bis zur Montage. Unser **ISO 9001-zertifiziertes** Qualitätssystem stellt sicher, dass jedes Ventil Charge für Charge strenge Leistungs- und Maßstandards erfüllt.
Gebaut für OEM und Export: Wir verstehen die Bedürfnisse globaler Partner. Unsere Ventile sind auf Kompatibilität mit internationalen Flanschstandards ausgelegt und können für spezifische Zertifizierungen vorbereitet werden. Wir bieten zuverlässige Dokumentation und Unterstützung bei der Exportlogistik.
Praktische Anpassung und Flexibilität: Obwohl es sich um ein hochwertiges Standardprodukt handelt, können wir Details an Ihre Bedürfnisse anpassen, z. B. alternative Dichtungsmaterialien, spezifische Lackfarben, Betätigungselementmontage oder Kennzeichnungs-/Verpackungsanforderungen.
Wasserversorgungs- und -verteilungsnetze
Gebäudetechnik und HVAC-Systeme
Industrielle Kühlwasserkreisläufe
Brandschutzsysteme
Allgemeiner Service bei Versorgungs- und Infrastrukturprojekten
Kontaktieren Sie uns für Preise, detaillierte Spezifikationen oder um zu besprechen, wie wir diese Doppelflansch-Absperrklappe für Ihr nächstes Projekt oder Ihre nächste Produktlinie konfigurieren können.
