BFHV01-TA02
OEM | ODM | WDS
| Menge: | |
|---|---|
Seine Hauptkomponente, die doppelten Schwingscheiben, sind aus hochwertigem **C954-Aluminiumbronze (Legierung C95400)** gefertigt und bieten außergewöhnliche Verschleißfestigkeit und Festigkeit bei Anwendungen, bei denen funkenfreie Eigenschaften oder Kompatibilität mit bestimmten Medien erforderlich sind. Dieses Ventil ist in den Größen **DN50 bis DN600** erhältlich und gewährleistet eine schnelle Reaktion und eine dichte Abdichtung, um Pumpen und Geräte vor Schäden durch Rückfluss zu schützen.

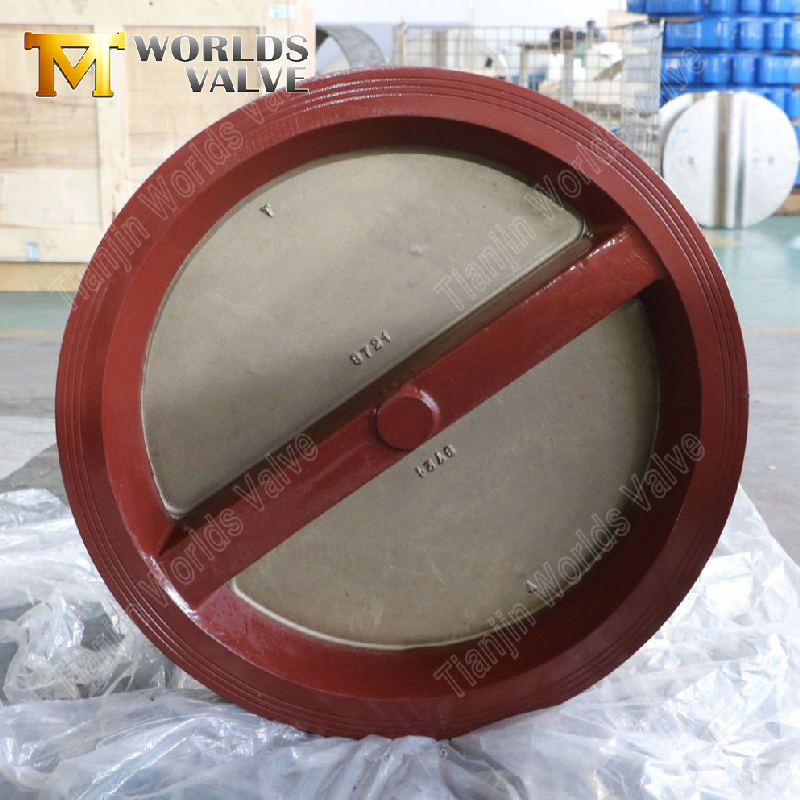

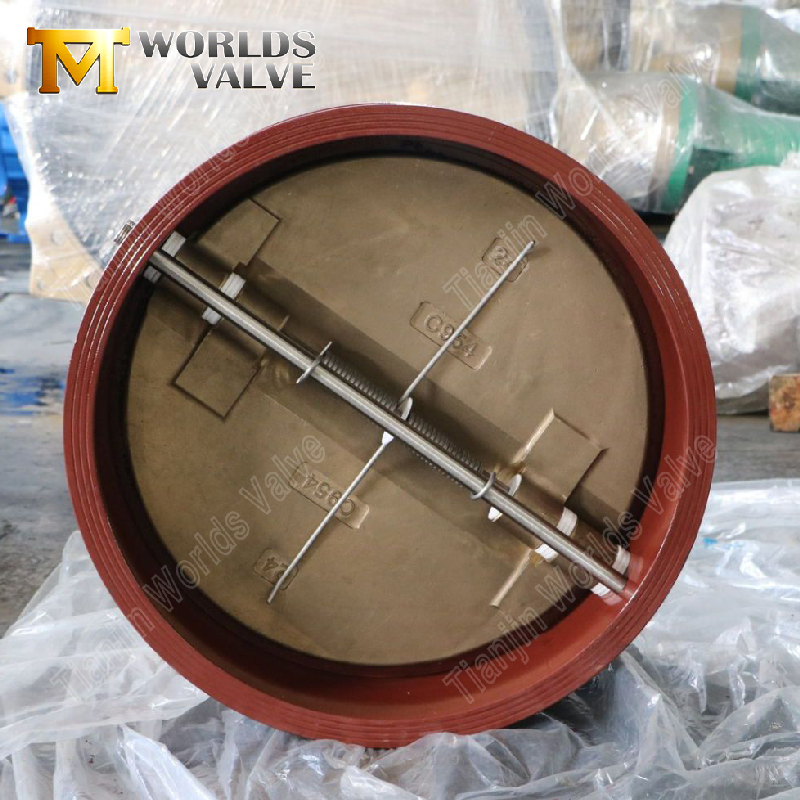

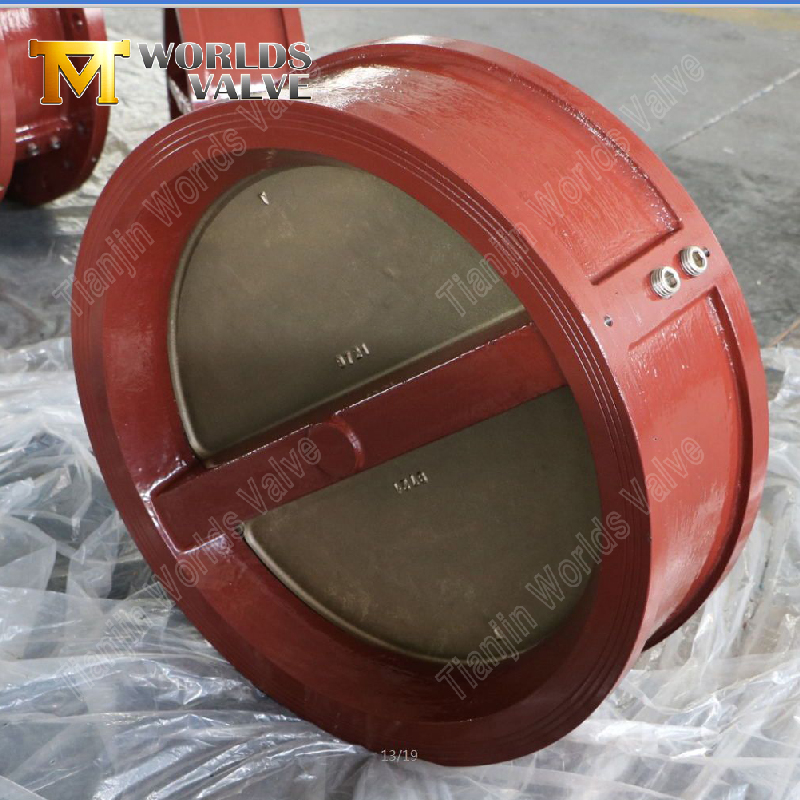

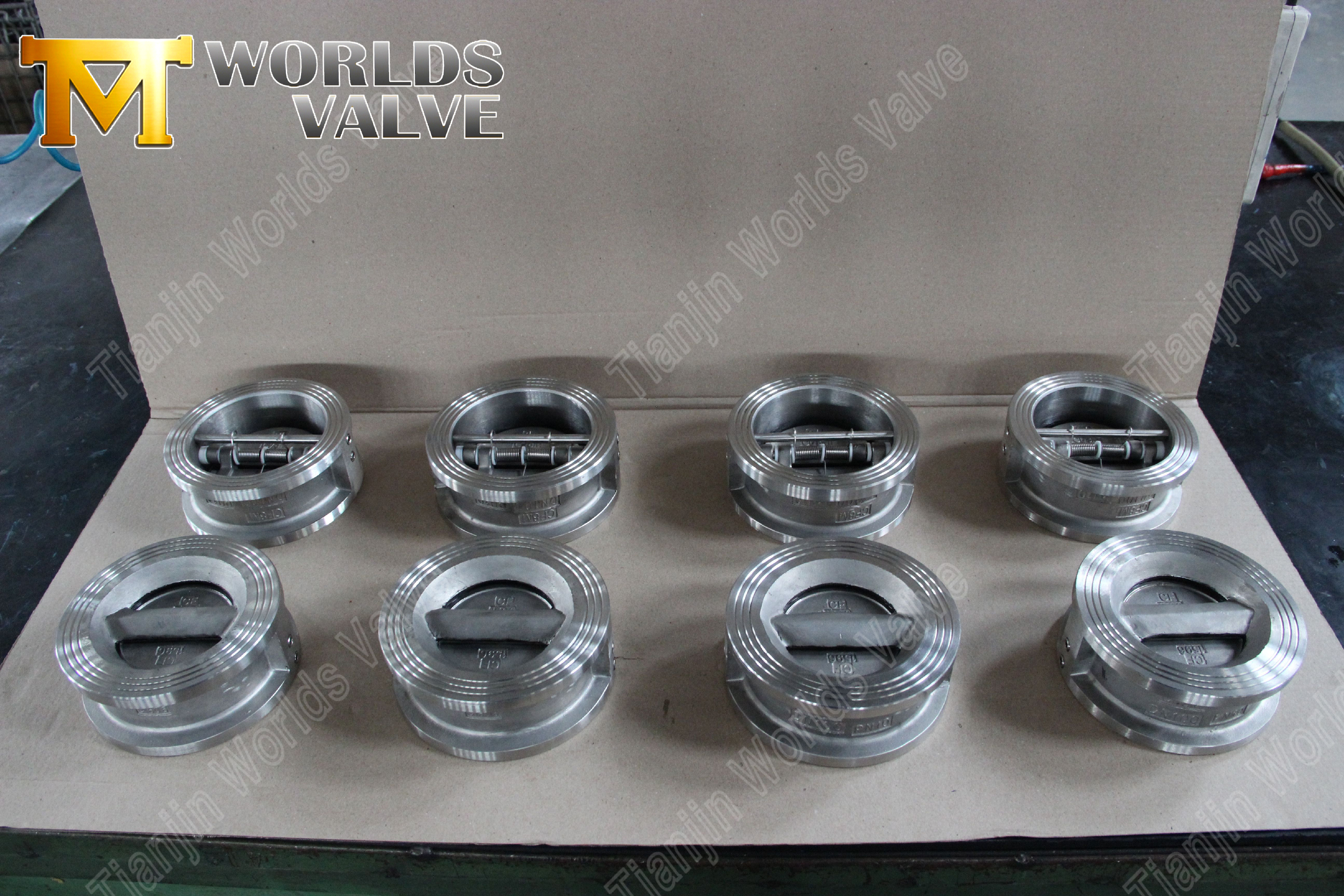

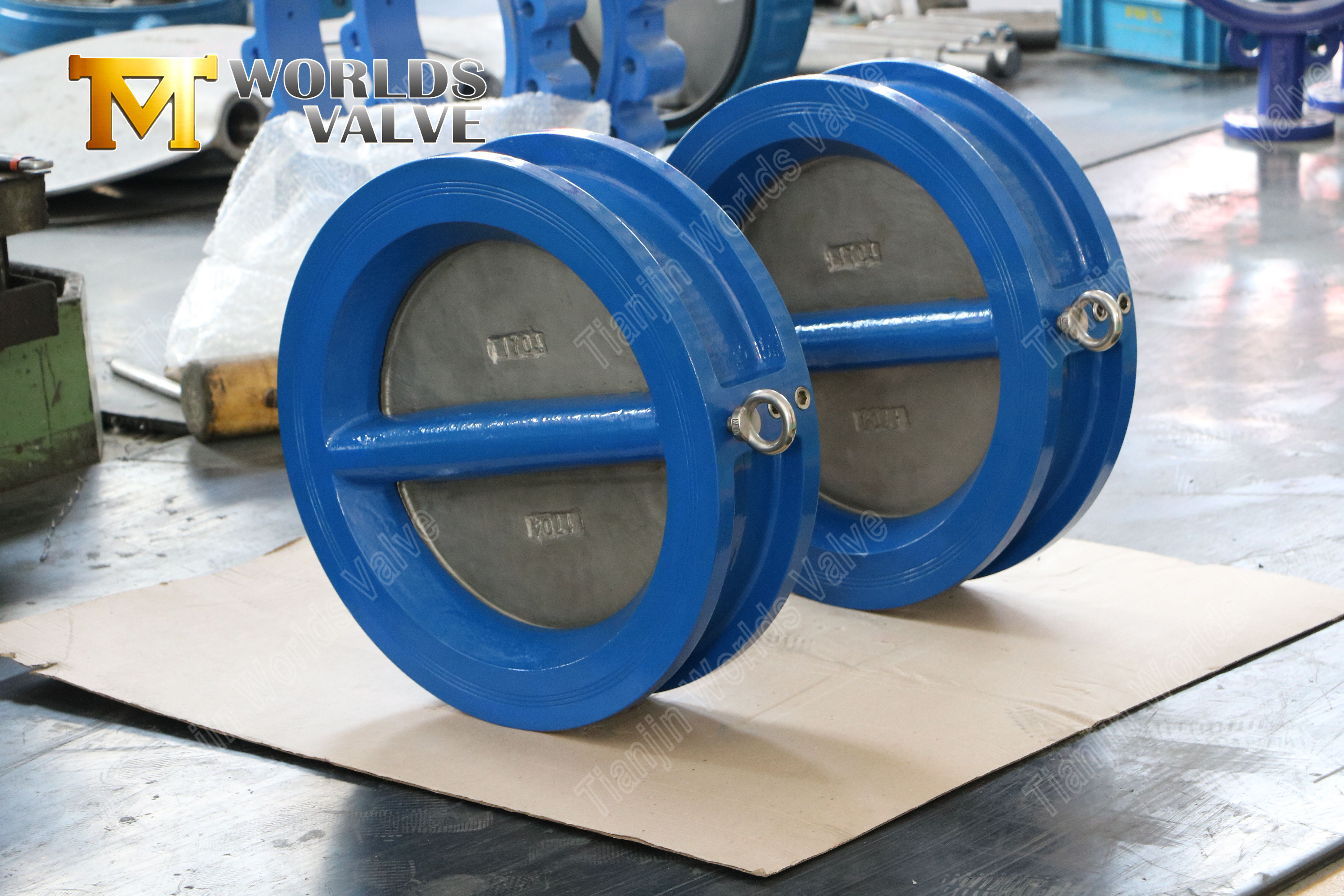

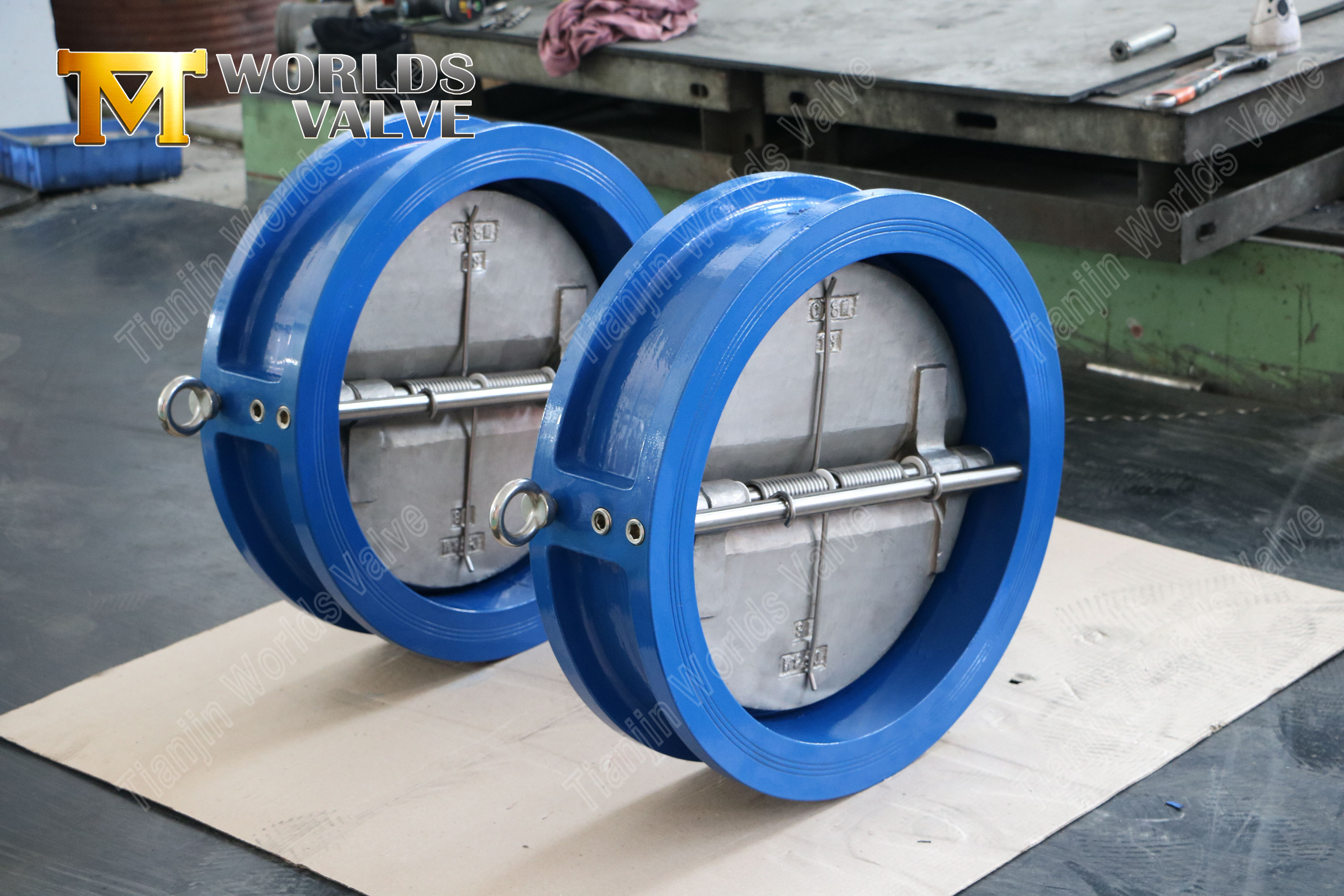

Doppelplatten-Rückschlagventil aus Edelstahl mit Scheiben aus C954-Legierung
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
BFHV01-TA02-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Robuste Edelstahlkonstruktion mit Korrosionsbeständigkeit
Dieses Ventil ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt und bietet langfristige Zuverlässigkeit.
Vollständiges Edelstahlgehäuse: Der Ventilkörper besteht aus hochwertigem Edelstahl (CF8/CF8M) und bietet eine hervorragende Beständigkeit gegen Korrosion, Oxidation und Lochfraß in einer Vielzahl von Wasser-, Chemie- und Meeresanwendungen.
Kompaktes und leichtes Wafer-Design: Das Gehäuse im Wafer-Stil wird mithilfe von Durchgangsschrauben direkt zwischen den Rohrleitungsflanschen installiert und bietet im Vergleich zu Rückschlagventilen mit Flanschende erhebliche Einsparungen bei Gewicht, Platz und Installationskosten.
Robuste Designintegrität: Die Ganzmetallkonstruktion gewährleistet die strukturelle Integrität bei Druckstößen und wechselnden Temperaturbedingungen und macht sie für den harten industriellen Einsatz geeignet.
2. Hochleistungs-C954-Aluminium-Bronze-Scheiben für Stärke und Kompatibilität
Das Scheibenmaterial ist speziell für anspruchsvolle Einsatzbedingungen ausgewählt.
Außergewöhnliche Verschleiß- und Abriebfestigkeit: **C954-Aluminiumbronze**-Scheiben bieten eine hervorragende Beständigkeit gegen Verschleiß, Abrieb und Erosion und verlängern die Lebensdauer bei Anwendungen mit hohem Durchfluss oder Schlamm im Vergleich zu Standard-Eisen- oder Stahlscheiben erheblich.
Ausgezeichnete Korrosionsbeständigkeit: Die C954-Legierung bietet eine hohe Korrosionsbeständigkeit in Meerwasser, Brackwasser und vielen chemischen Umgebungen und ist somit eine ideale Wahl für Offshore-, Schifffahrts- und chemische Verarbeitungsindustrien.
Funkenfrei und bearbeitbar: Das Material verfügt über funkenfreie Eigenschaften, erhöht die Sicherheit in potenziell gefährlichen Atmosphären und ermöglicht eine präzise Bearbeitung, um eine optimale Dichtungsgeometrie sicherzustellen.
3. Effizientes Doppelplattendesign für schnelle Reaktion und Wasserschlagminderung
Entwickelt für eine wirksame Rückflussverhinderung mit minimalen Auswirkungen auf das System.
Schnelle Schließungsmaßnahme: Die beiden unabhängigen, federunterstützten Scheiben ermöglichen ein schnelles Schließen bei Unterbrechung des Durchflusses und verhindern wirksam Rückfluss und Zuschlagen, was vorgeschaltete Pumpen und Geräte schützt.
Reduzierter Druckabfall: Das stromlinienförmige Doppelplattendesign behindert den Vorwärtsfluss nur minimal, was zu einem geringen Druckabfall führt und zur Gesamtenergieeffizienz des Systems beiträgt.
Reduzierung von Wasserschlägen: Der schnelle, kontrollierte Schließmechanismus trägt dazu bei, die Intensität von Wasserschlägen zu mildern und so die Belastung des Rohrleitungssystems und der zugehörigen Komponenten zu verringern.
4. Zuverlässige Rückflussverhinderung
Eine für verschiedene Systemanforderungen skalierbare Lösung.
Umfassende Größenabdeckung: Dieses Ventil wird in einem praktischen Bereich von **DN50 (2") bis DN600 (24")** angeboten und kann sowohl für Nebenleitungen als auch für Hauptprozessleitungen in zahlreichen Branchen spezifiziert werden.
Breite Anwendungseignung: Aufgrund seiner Materialkompatibilität eignet es sich ideal für **Meerwasserkühlsysteme, Öl- und Gaspipelines, Chemie- und Petrochemieanlagen, Energieerzeugungsanlagen und allgemeine Wasserdienstleistungen**.
Zuverlässiger Leistungsstandard: Entwickelt, um gängige Industriestandards für Wafer-Rückschlagventile zu erfüllen oder zu übertreffen und so Interoperabilität und zuverlässige Leistung in verschiedenen Installationen zu gewährleisten.

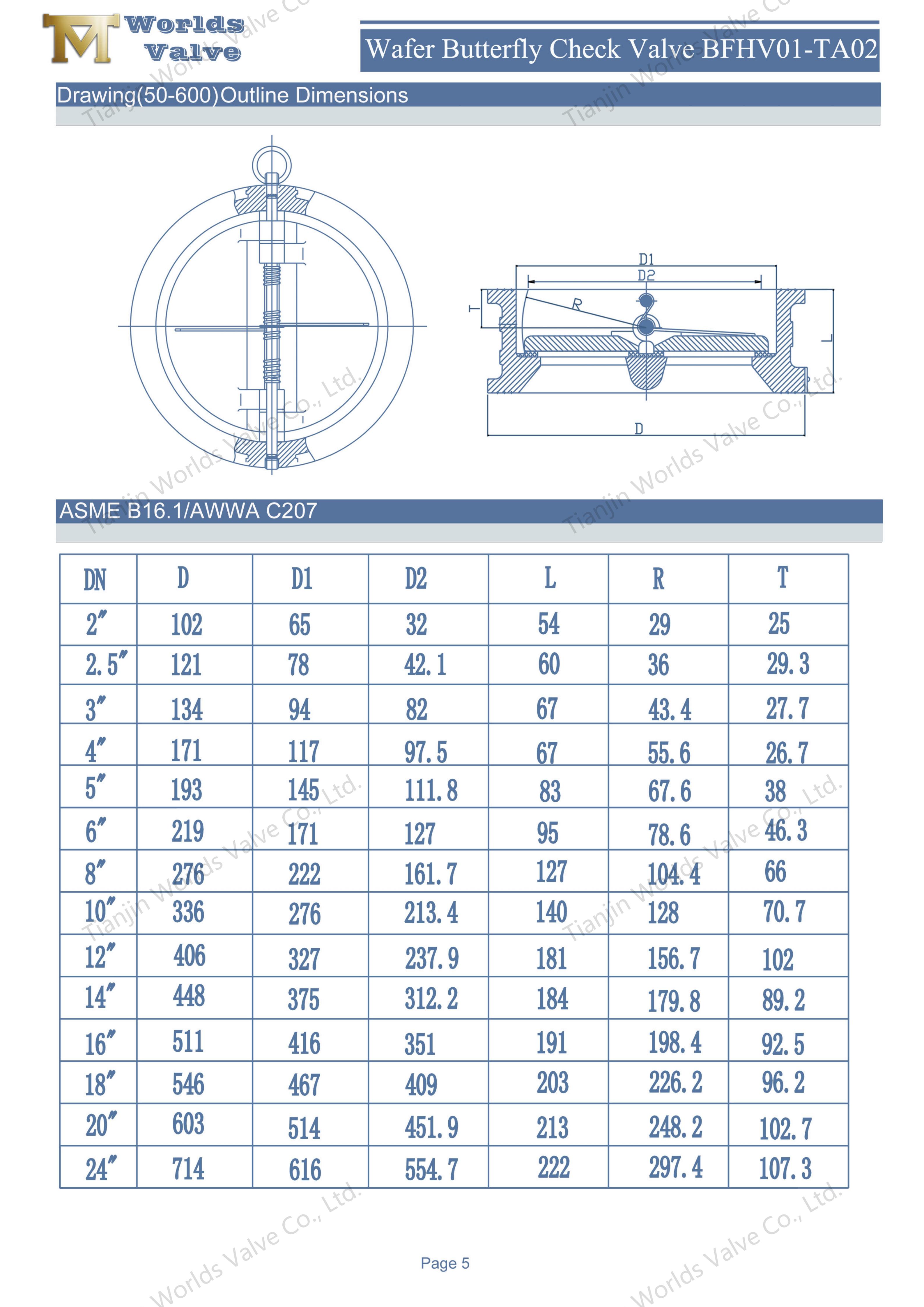

Parameter | Spezifikation |
Modell | BFHV01-TA01 |
Größen | DN50-DN600 |
Flanschdruck | PN10 PN16 150 Pfund JIS10K AS "D" "E" |
Design | DIN3356 GB/T12236 |
Testen | ISO5208 |
Von Angesicht zu Angesicht | DIN3202 ISO5752 |
Körpermaterial | CI DI WCB SS |
Scheibe | DI WCB SS AL-B |
Seat | NBR EPDM FKM CR NR CSM |
Materialkompetenz: Wir verfügen über spezielle Kenntnisse in der Bearbeitung und Montage von Ventilen mit fortschrittlichen Materialkombinationen wie **Edelstahl und C954-Bronze**, um eine optimale Leistung für bestimmte Betriebsbedingungen sicherzustellen.
Qualitätsgesicherte Fertigung: Als **ISO 9001-zertifizierter** Hersteller führen wir in jeder Phase, von der Materialzertifizierung bis zur Endprüfung, strenge Qualitätskontrollen durch, um die Produktzuverlässigkeit zu gewährleisten.
Maßgeschneiderte OEM/ODM-Lösungen: Wir bieten flexible Anpassungen, einschließlich alternativer Materialien (z. B. verschiedene Edelstahlqualitäten, Monel-, Hastelloy-Scheiben), Spezialbeschichtungen, nicht standardmäßiger Drücke (PN25/40, Klasse 300) und einzigartiger Abmessungen.
Globale Exportkompetenz: Mit nachweislicher Erfahrung in der weltweiten Lieferung von Spezialventilen verwalten wir fachmännisch Dokumentation, Zertifizierungen (CE, UKCA usw.) und Logistik, um eine reibungslose Lieferung an Ihren Projektstandort sicherzustellen.
Meerwasserkühlungs- und Ansaugsysteme (Offshore-Plattformen, Schiffe, Küstenanlagen)
Öl- und Gaspipeline (Rohöl, gefördertes Wasser, Hilfsleitungen)
Pipelines für die Chemie- und Prozessindustrie
Kühlwasser- und Speisewassersysteme für Kraftwerke
Industrielle Wasseraufbereitungs- und -verteilungsnetze
Für technische Datenblätter, Materialzertifizierungen oder ein individuelles Angebot für Ihre spezifischen Medien- und Druckanforderungen wenden Sie sich bitte an uns Kontaktieren Sie Tianjin Worlds Valve Co., Ltd.
