Doppelt versetzte Absperrklappe mit elektrischem Stellantrieb und Handrad – geringes Drehmoment, lange Lebensdauer

Produktübersicht

Eine doppelt versetzte Absperrklappe – auch als doppelexzentrische Absperrklappe bekannt – stellt einen erheblichen Fortschritt gegenüber herkömmlichen konzentrischen Konstruktionen dar. Bei einem konzentrischen Ventil bleiben die Scheibe und der Sitz während des gesamten Öffnungs- und Schließzyklus in ständigem Kontakt, was zu ständiger Reibung führt, die zu vorzeitigem Sitzverschleiß und einem hohen Betätigungsdrehmoment führt. Das Double-Offset-Design löst dieses Problem, indem es die Schaftachse in zwei Richtungen versetzt – sowohl von der Mittellinie des Ventiltellers als auch von der Mittellinie des Ventils –, wodurch sich der Ventilteller beim Öffnen sofort vom Sitz abhebt. Bereits nach wenigen Grad Drehung wird die Dichtungskompression vollständig aufgehoben, wodurch die Gleitreibung eliminiert wird und ein geringeres Betriebsdrehmoment, eine längere Lebensdauer des Sitzes und eine blasendichte Absperrung auch nach Tausenden von Zyklen erzielt werden.

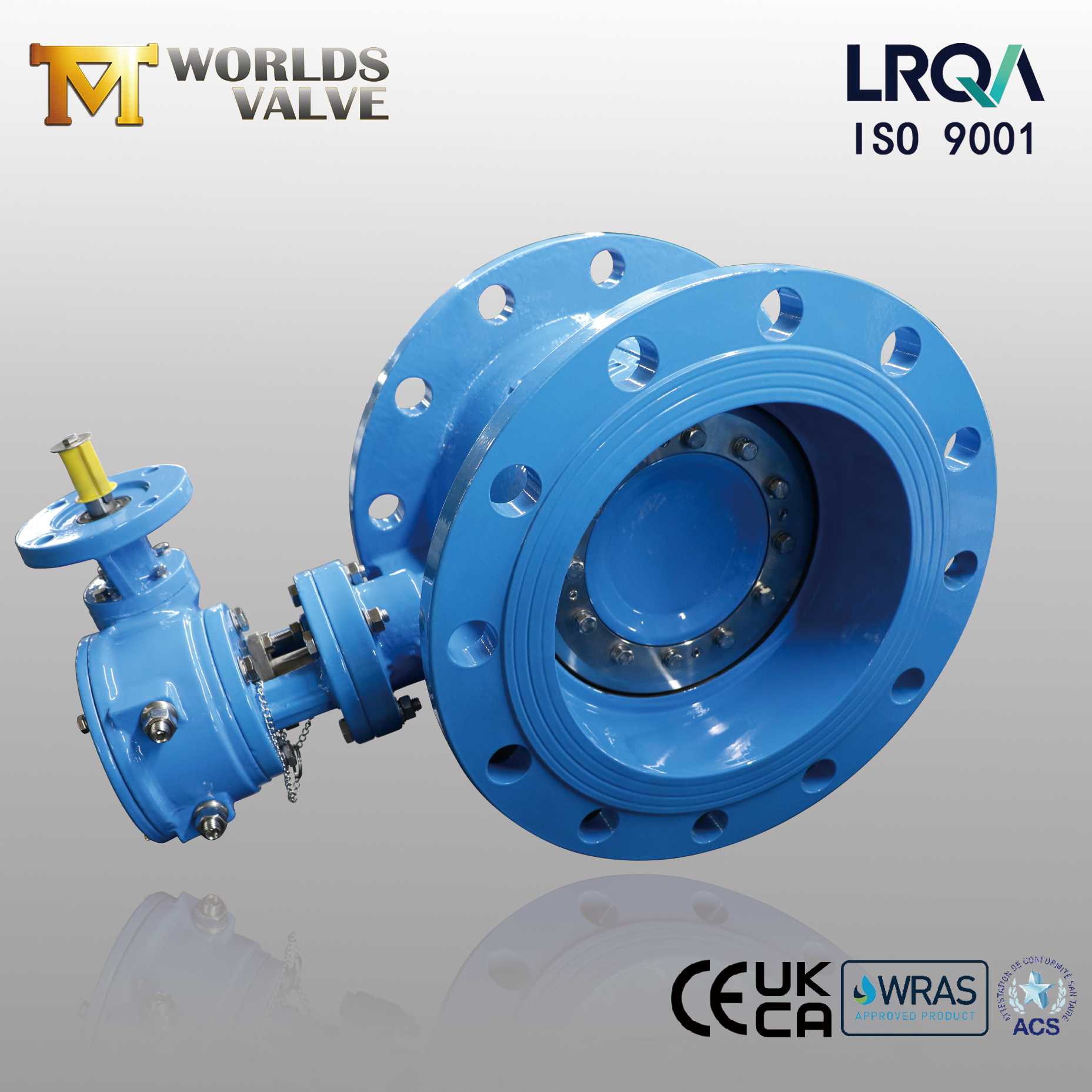

Dieses 10-Zoll-Modell verfügt über ein Gehäuse und eine Scheibe aus Sphäroguss (EN-GJS-400-15), einen Sitz aus Edelstahl 304, einen Schaft aus SS420 und einen elektrischen Stellantrieb mit Schneckengetriebe und Handrad – mit einer Epoxidbeschichtung in RAL 5015. Dieses Ventil ist in den Größen DN100 bis DN1800 erhältlich und eignet sich ideal für die Wasserversorgung, Abwasseraufbereitung, Stromerzeugung und industrielle Anwendungen. Als LRQA-zertifizierter OEM-Hersteller nach ISO 9001:2015 mit mehr als 19 Jahren Exporterfahrung bieten wir vollständig anpassbare Lösungen – Materialien, Größen, Druckstufen, Flanschstandards, Beschichtungen und Antriebe – alle maßgeschneidert auf Ihre Spezifikationen.

Einführen:

Doppelt versetztes Absperrklappenventil | DI Körper & Scheibe| 304 Sitz | SS420 Vorbau | EN 593

Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

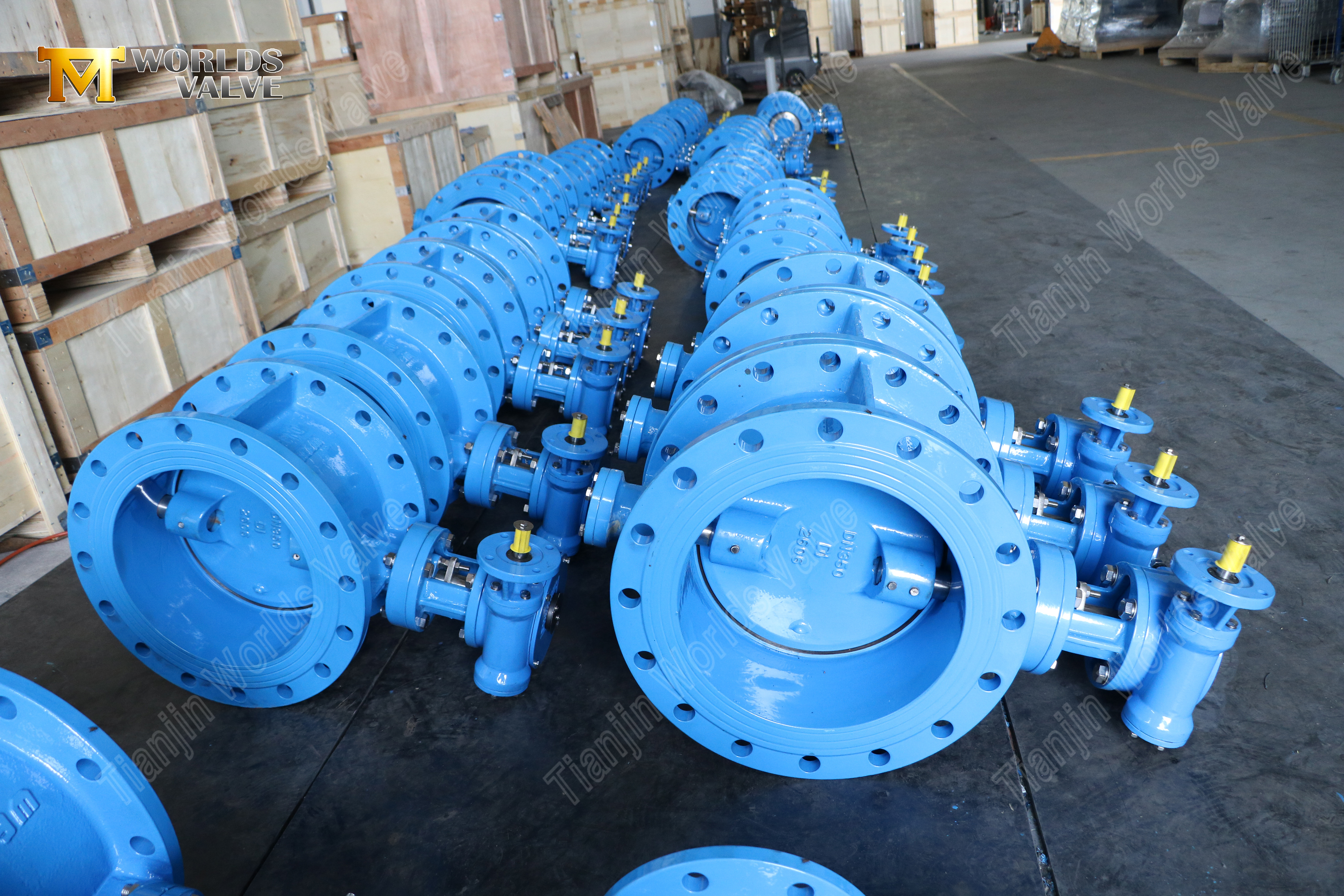

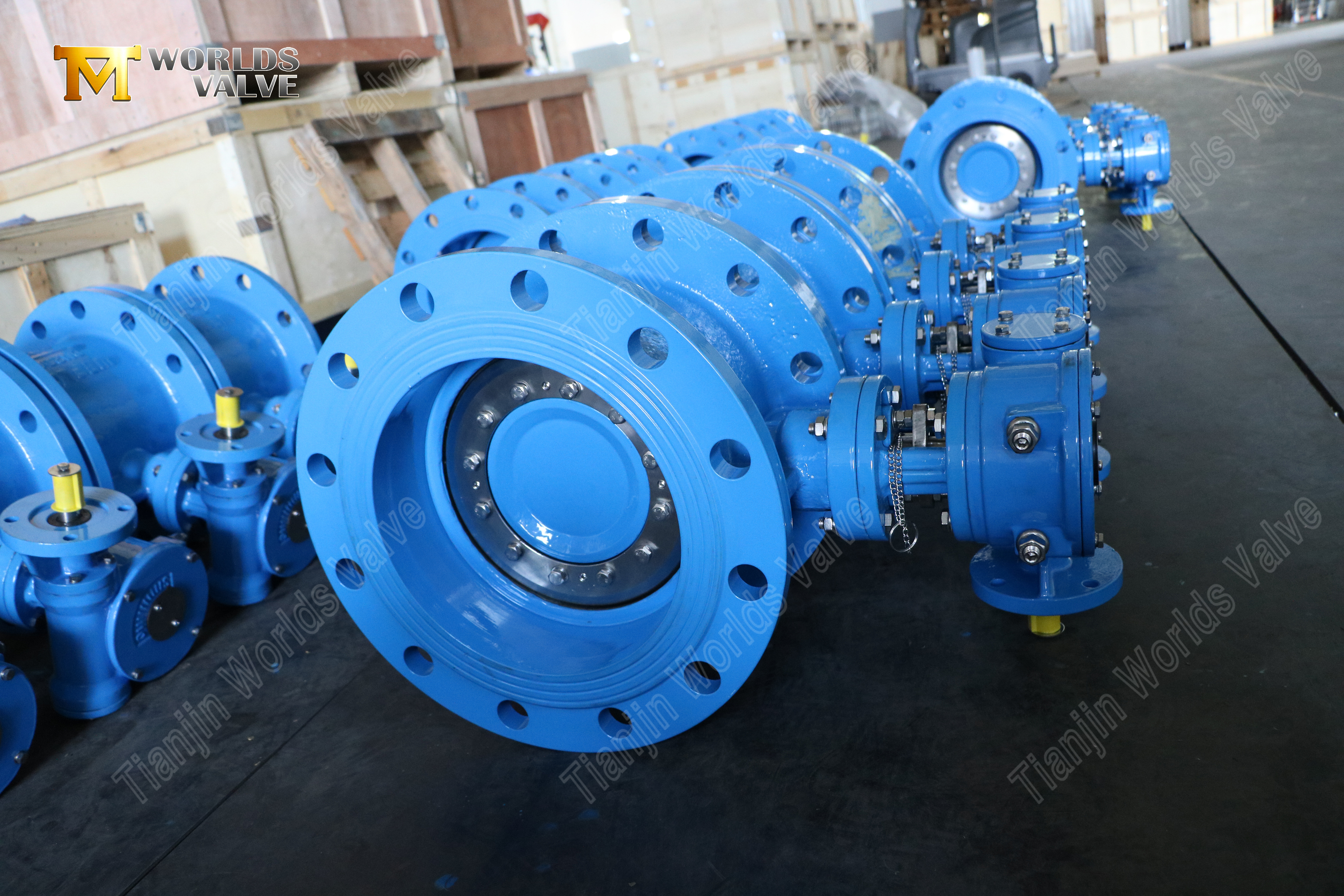

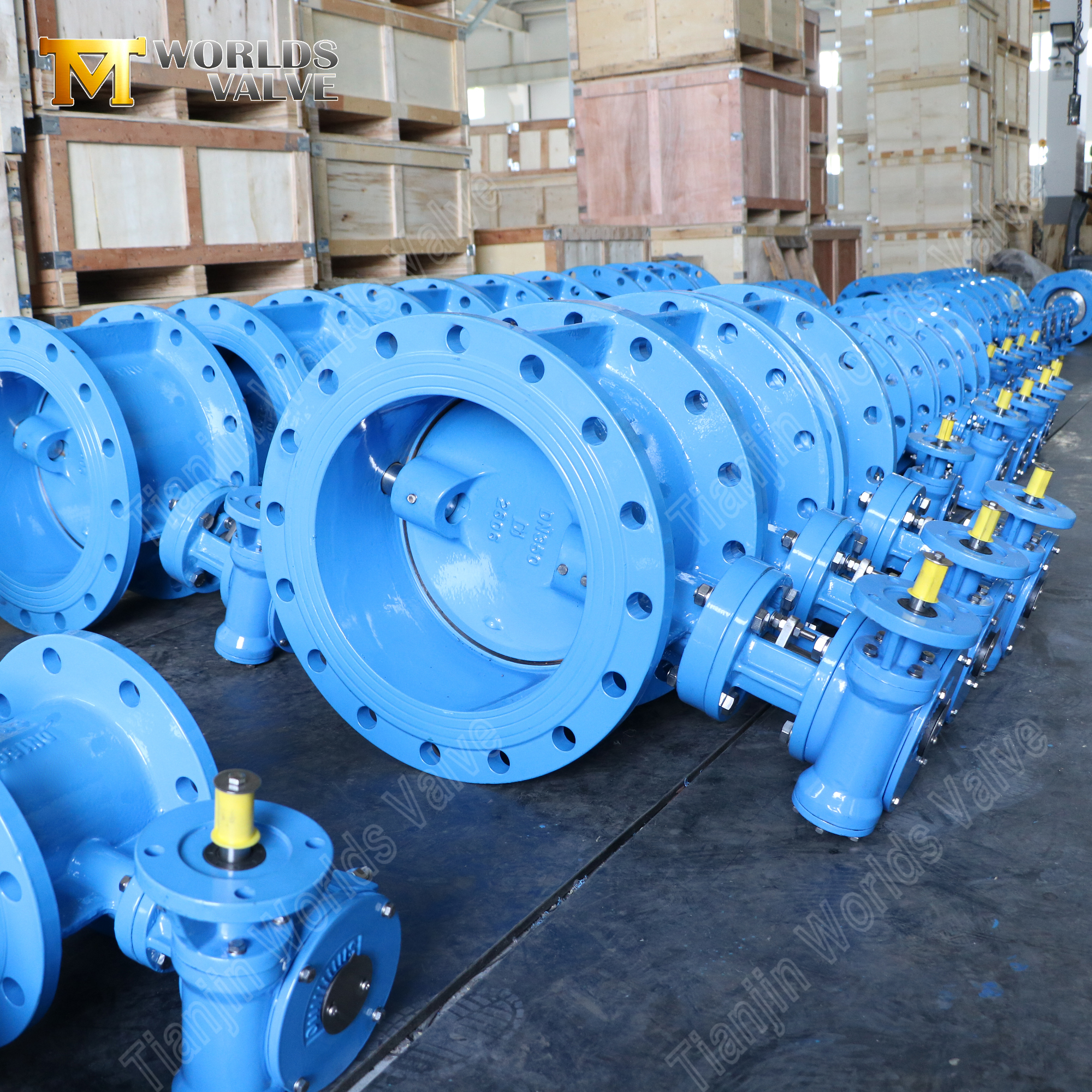

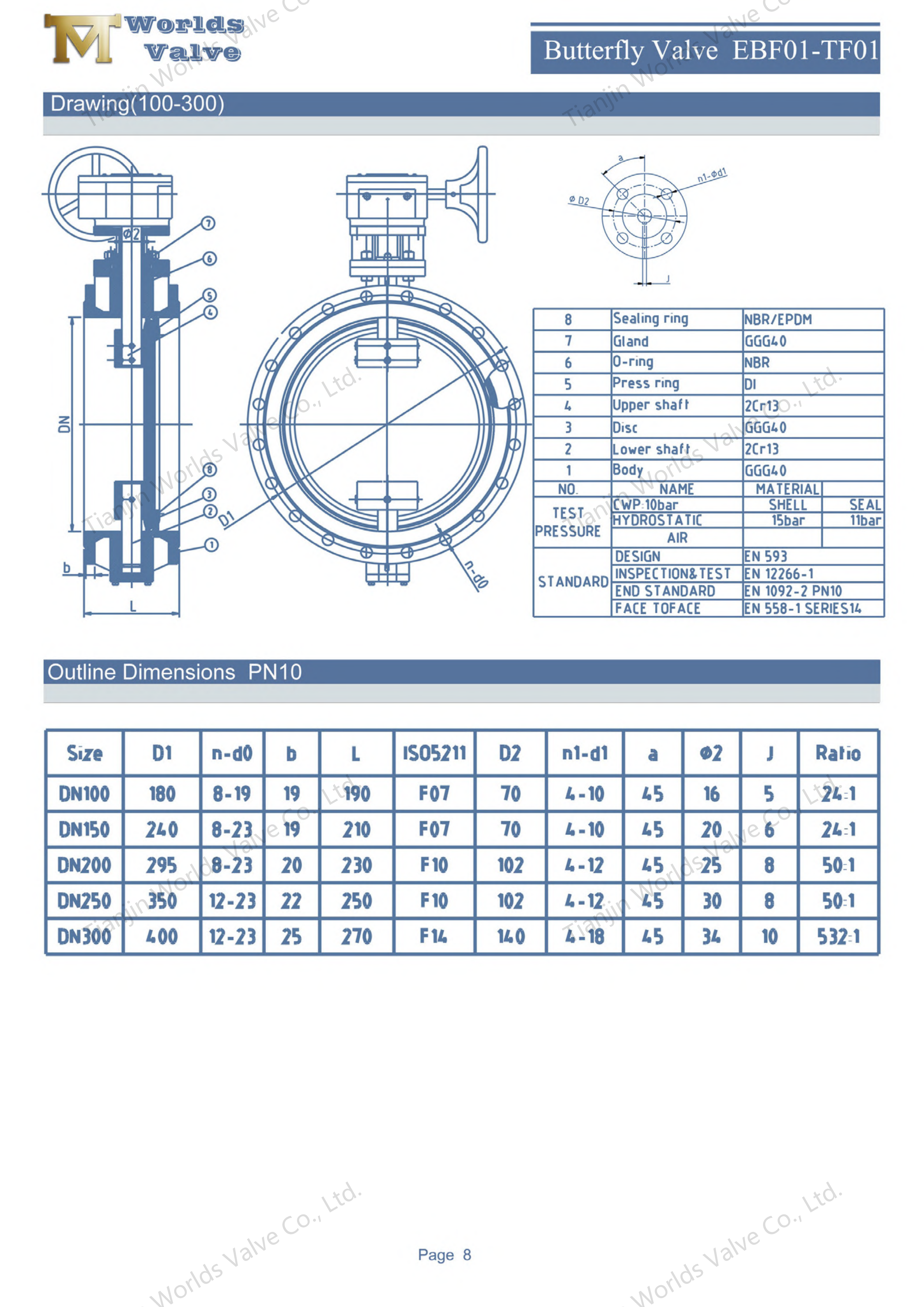

EBF01-TF01 – Detaillierte Produktinformationen

Technische Spezifikationen

Hauptmerkmale und Vorteile

1. Doppelt versetztes Design – weniger Reibung, längere Lebensdauer

• Eliminiert Gleitreibung – Die doppelt versetzte Geometrie bewirkt, dass sich die Scheibe beim Öffnen sofort vom Sitz abhebt, wodurch die ständige Reibung, die konzentrische Ventile verschleißt, entfällt. Dies bedeutet eine deutlich längere Lebensdauer von Sitz und Scheibe.

• Geringeres Betriebsdrehmoment – ​​Da die Reibung bereits nach wenigen Grad Drehung beseitigt ist, benötigt das Ventil zum Betrieb wesentlich weniger Drehmoment. Dies ermöglicht kleinere, wirtschaftlichere Antriebe und einen reibungsloseren manuellen Betrieb.

• Blasendichte Absperrung – Das doppelt versetzte Design stellt sicher, dass die Scheibe im geschlossenen Zustand fest am Sitz aus Edelstahl 304 anliegt und eine nach API 598 zertifizierte leckagefreie Abdichtung gewährleistet – selbst nach Tausenden von Zyklen.

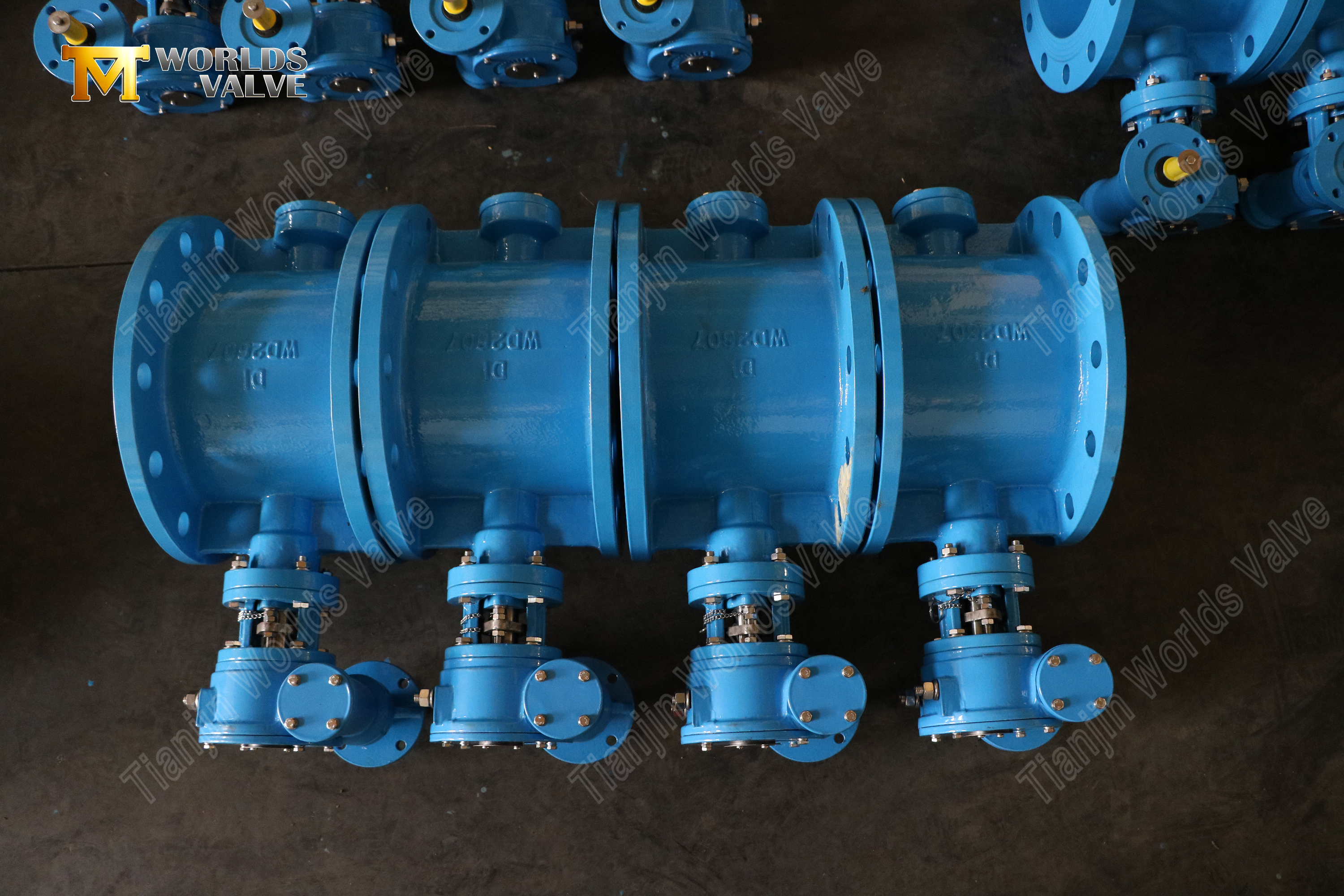

2. Doppelte Flanschverbindung – maximale Steifigkeit

• Integrierte Flansche an beiden Enden – Das Ventil wird auf beiden Seiten direkt an die entsprechenden Rohrflansche geschraubt und bietet so die sicherste und steifste verfügbare Verbindung – ideal für Systeme mit großem Durchmesser und hohem Durchfluss.

• Bidirektionaler Dead-End-Service – Unterstützt die Isolierung und Entfernung von Rohrabschnitten auf beiden Seiten, während das Ventil geschlossen und abgedichtet bleibt.

• Einfachere Ausrichtung – Integrierte Flansche vereinfachen die Montage und Zentrierung zwischen Rohrleitungsflanschen – keine komplizierten Ausrichtungsverfahren.

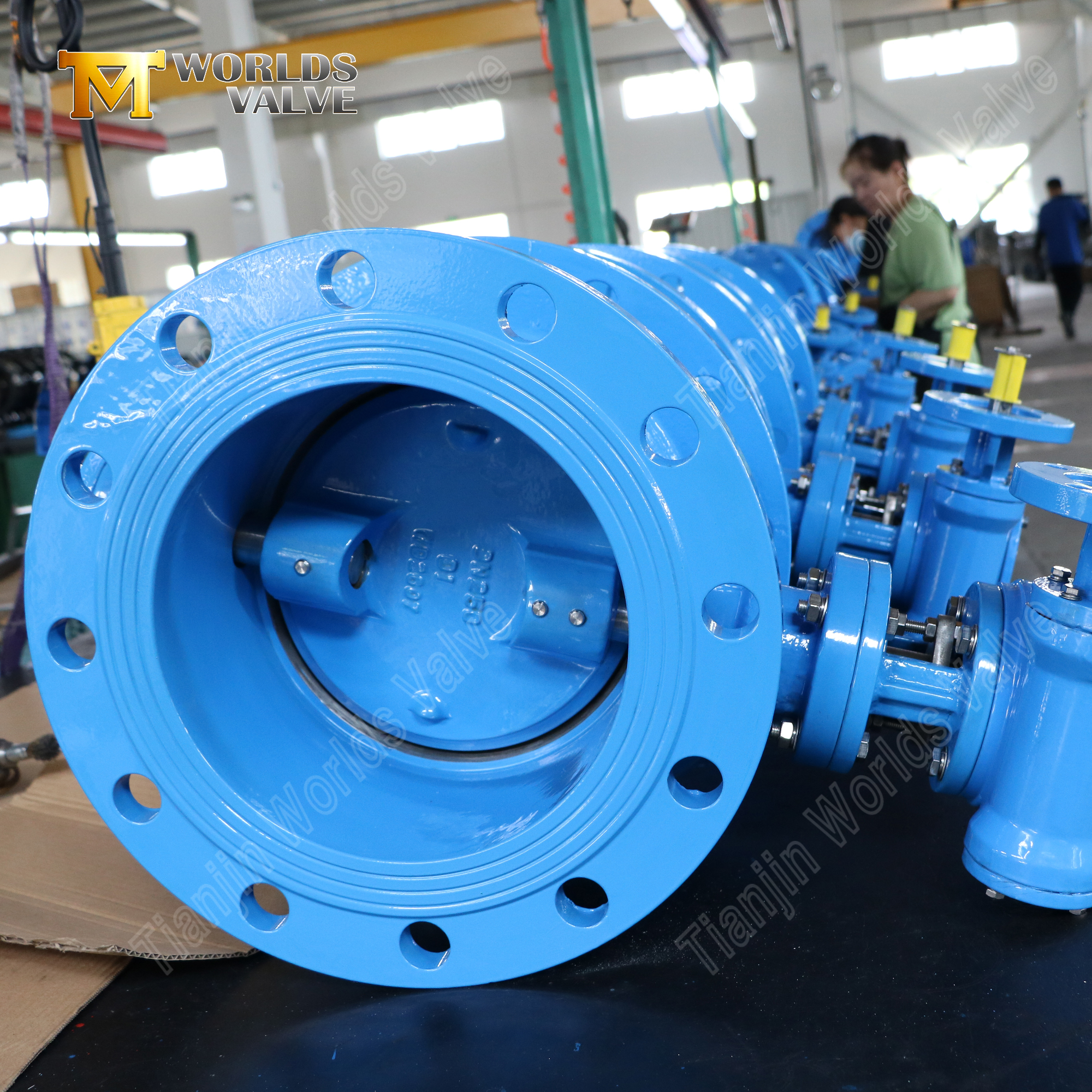

3. Körper- und Scheibenmaterial – Sphäroguss EN-GJS-400-15 (GGG40)

• Hohe Festigkeit – Bietet eine Zugfestigkeit von ≥400 MPa und eine Streckgrenze von ≥250 MPa und sorgt so für zuverlässige Leistung bei Druckstößen.

• Hervorragende Dehnung – Eine Dehnung von mindestens 15 % stellt sicher, dass das Material der Wärmeausdehnung und der Belastung der Rohrleitung standhält, ohne zu reißen.

• Schlagfestigkeit – Die Kugelgraphitstruktur bietet außergewöhnliche Zähigkeit und widersteht mechanischen Stößen und Vibrationen.

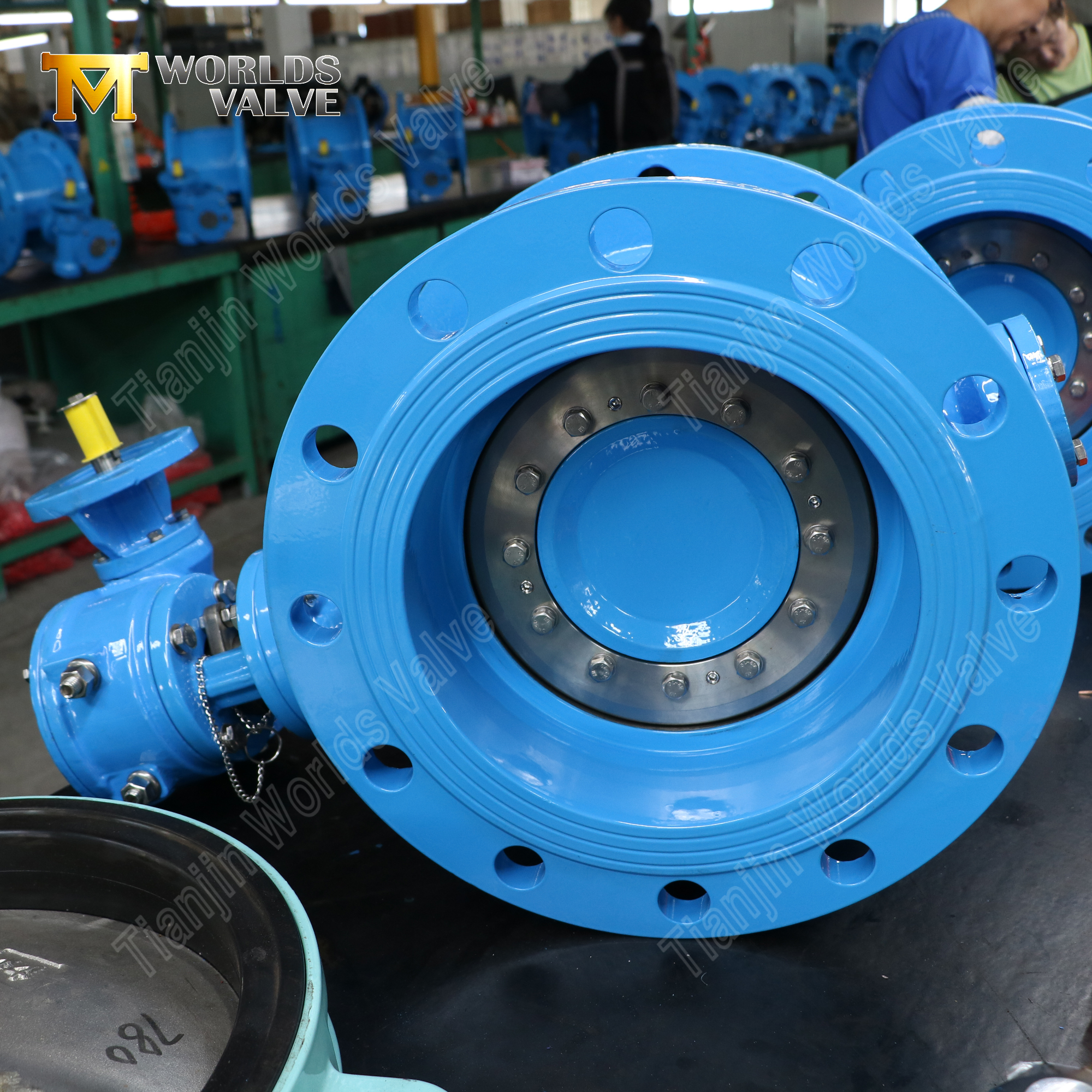

4. Sitzmaterial: Edelstahl 304

• Ausgezeichnete Korrosionsbeständigkeit – Edelstahl 304 widersteht Oxidation und Korrosion in Wasser, Abwasser und milden chemischen Umgebungen.

• Dauerhafte Hartdichtungsleistung – Die Metall-auf-Metall-Dichtungsschnittstelle bietet im Vergleich zu Weichsitzkonstruktionen eine überlegene Verschleißfestigkeit und ist somit ideal für höhere Temperaturen und anspruchsvolle Betriebsbedingungen.

• Lange Lebensdauer – Der 304-Sitz behält seine Dichtungsgeometrie über Tausende von Zyklen bei und sorgt so für eine konsistente blasendichte Absperrung.

5. Schaftmaterial: Edelstahl SS420

• Hohe Festigkeit – Deutlich höhere Zugfestigkeit als Edelstahl 304/316, wodurch eine zuverlässige Drehmomentübertragung auch bei Ventilen mit großem Durchmesser gewährleistet wird.

• Verschleißfest – Die gehärtete Oberfläche verhindert Abrieb und Reibverschleiß bei wiederholten Zyklen.

• Ausblassicheres Design – Der Rückhaltemechanismus verhindert ein versehentliches Herauswerfen des Schafts bei Druckstößen.

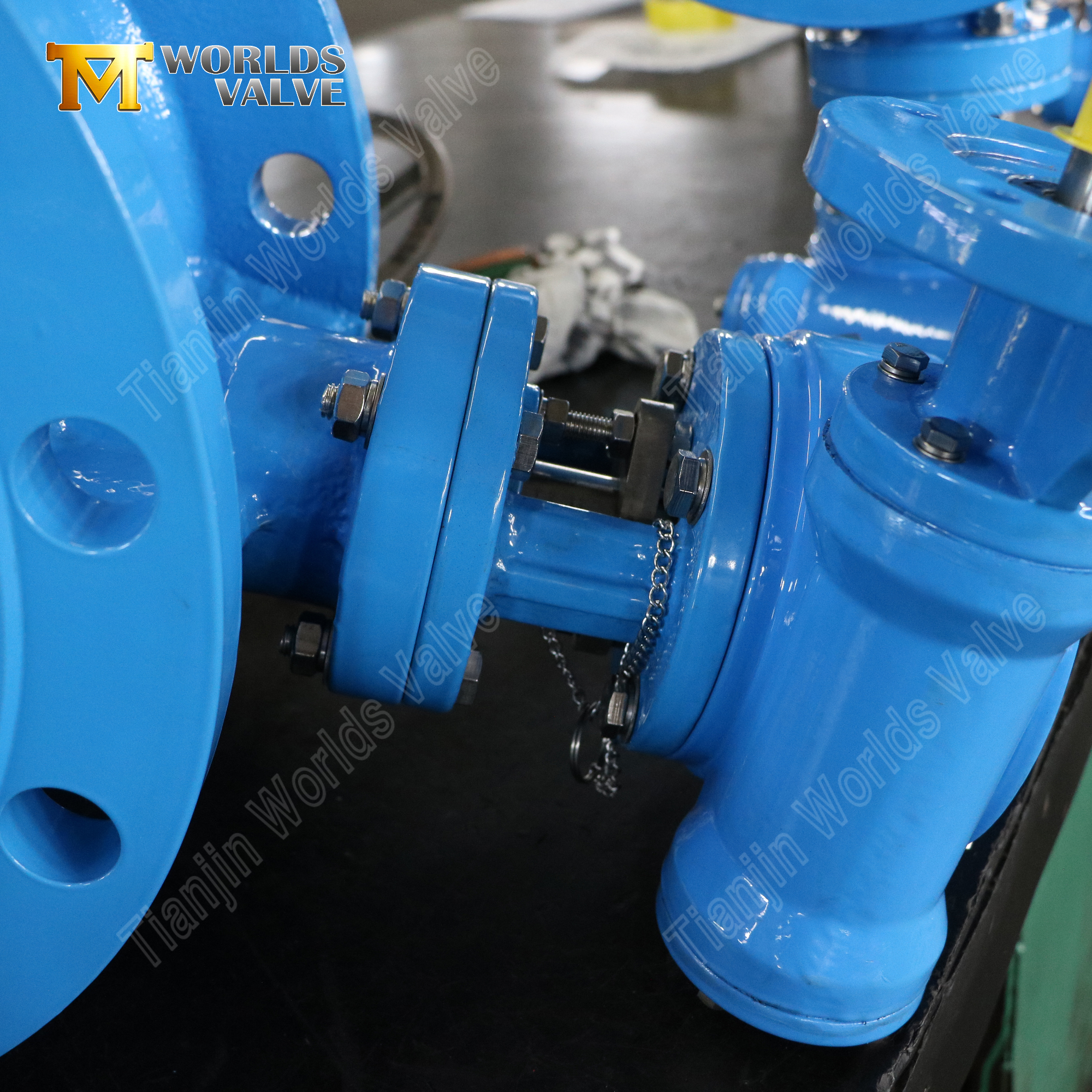

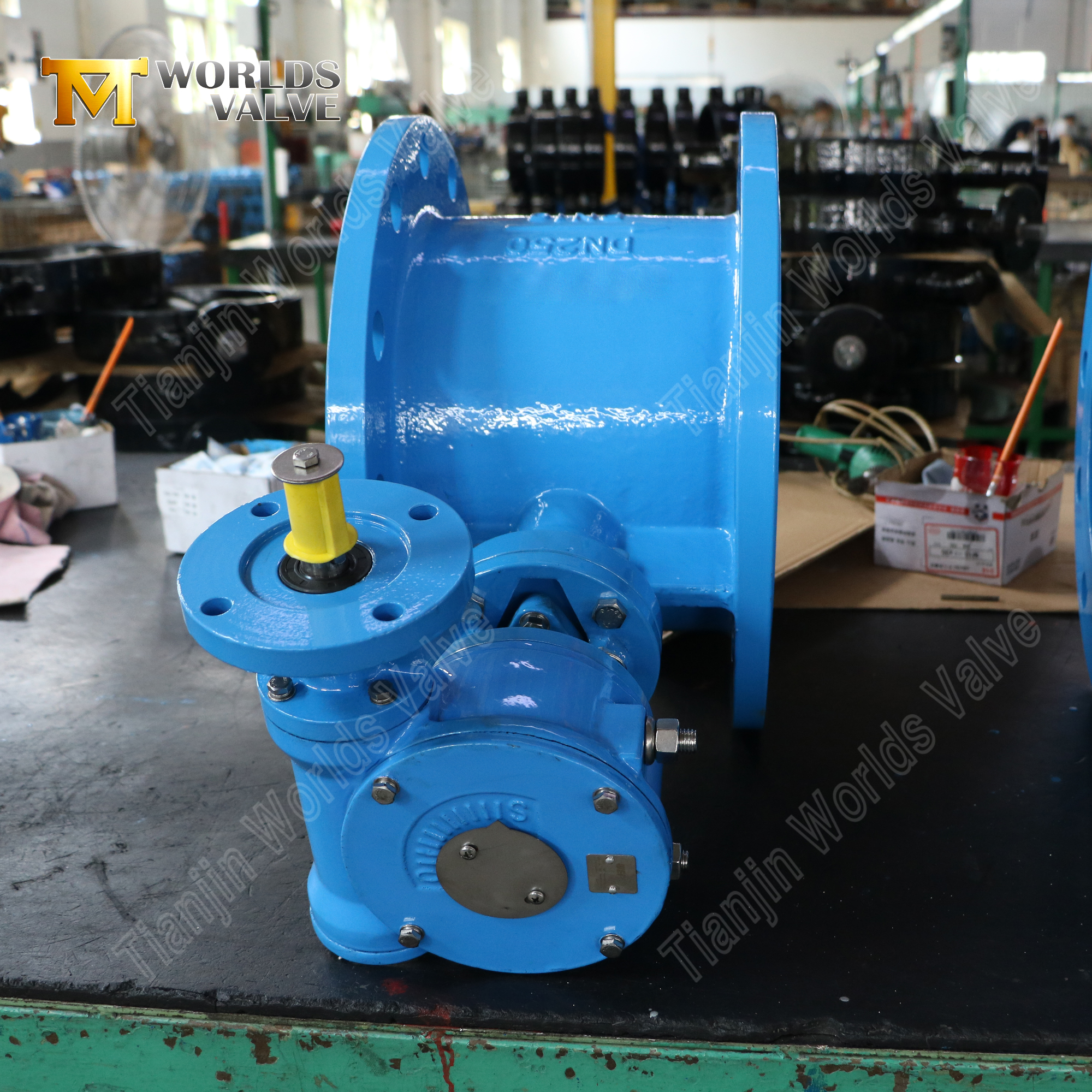

6. Elektrischer Antrieb mit Schneckengetriebe und Handrad

• Elektrische Automatisierung – Bietet ferngesteuerte Ein-/Aus-Steuerung oder modulierende Steuerung mit 4-20-mA-Rückmeldung für die SPS- und SCADA-Integration.

• Schneckengetriebe-Drehmomentvervielfachung – Das Schneckengetriebe reduziert den Betriebsdrehmomentbedarf und ermöglicht einen reibungslosen, zuverlässigen Betrieb auch bei Ventilen mit großem Durchmesser.

• Manuelle Handradüberbrückung – Beinhaltet ein Handrad für den manuellen Betrieb bei Stromausfällen oder Wartungsarbeiten – kein Spezialwerkzeug erforderlich.

• ISO 5211-Montage – Der standardisierte obere Flansch gewährleistet die Kompatibilität mit einer Vielzahl von Aktuatoren.

Typische Anwendungen

Warum sollten Sie sich für das Ventil von Tianjin Worlds entscheiden?

1. LRQA-zertifizierte Qualität – Unsere ISO 9001:2015-Zertifizierung wird von LRQA, einer weltweit vertrauenswürdigen Zertifizierungsstelle, ausgestellt und zeigt unser Engagement für kontinuierliche Verbesserung und Risikomanagement.

2. Doppelexzentrische Spezialisten – Wir verfügen über umfangreiche Erfahrung in der Herstellung von doppelt exzentrischen Absperrklappen für Wasser-, Energie- und Industrieprojekte weltweit.

3. Großer Größenbereich – Von DN100 bis DN1800 decken wir das gesamte Spektrum industrieller Rohrleitungsanforderungen ab.

4. Vollständige Anpassung – Materialien, Flanschstandards (ANSI, DIN, JIS, BS), Beschichtungen (jede RAL-Farbe), Aktuatoren – wir bauen nach Ihren Vorgaben.

5. Über 19 Jahre Exporterfahrung – Reibungslose Logistik und After-Sales-Unterstützung in über 50 Ländern – darunter Europa, Amerika, Naher Osten und Südostasien.

6. 100 % Rückverfolgbarkeit – Jedes Ventil wird ohne Ausnahme mit Materialzertifikaten und Drucktestberichten geliefert.

7. Schnelle Abwicklung – engagierter Projektmanager; typische Lieferzeit 15–40 Tage. Fabrikbesuche sind in Tianjin willkommen.

Nehmen Sie Kontakt auf – passen Sie noch heute Ihr Doppel-Offset-Ventil an:

Ganz gleich, ob Sie diese 10-Zoll-Konfiguration, eine andere Größe innerhalb unseres DN100–DN1800-Bereichs, eine automatische Betätigung oder ein komplettes Ventilpaket für ein Großprojekt benötigen – wir sind bereit, nach Ihren Vorgaben zu bauen.
