EBF01-TF02
OEM | ODM | WDS
| Menge: | |
|---|---|

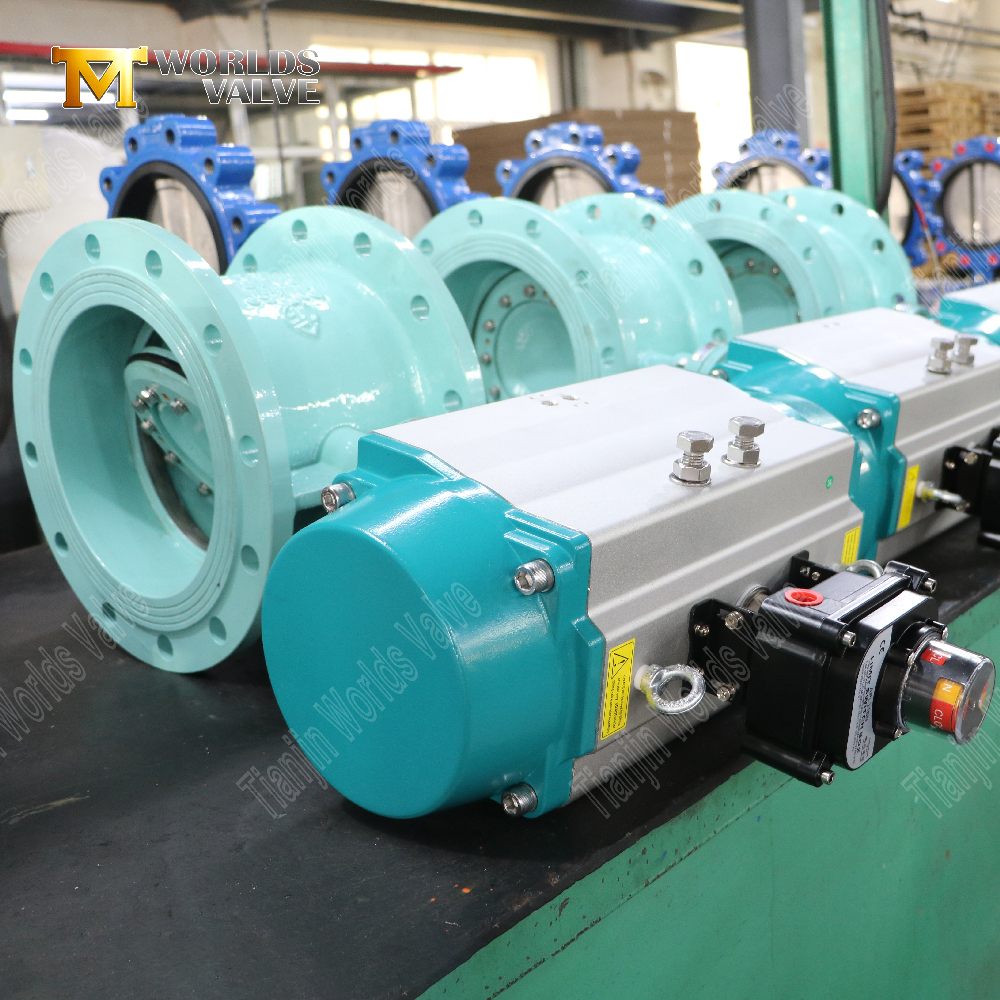

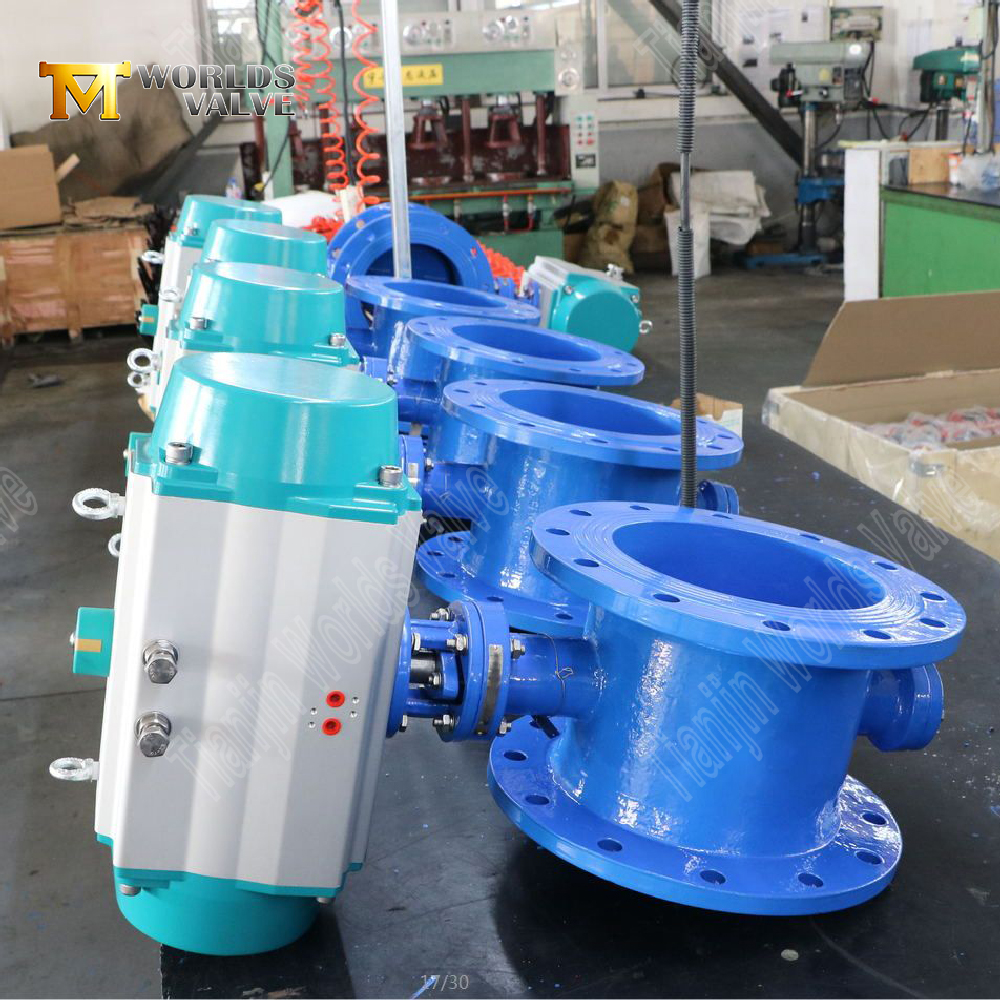

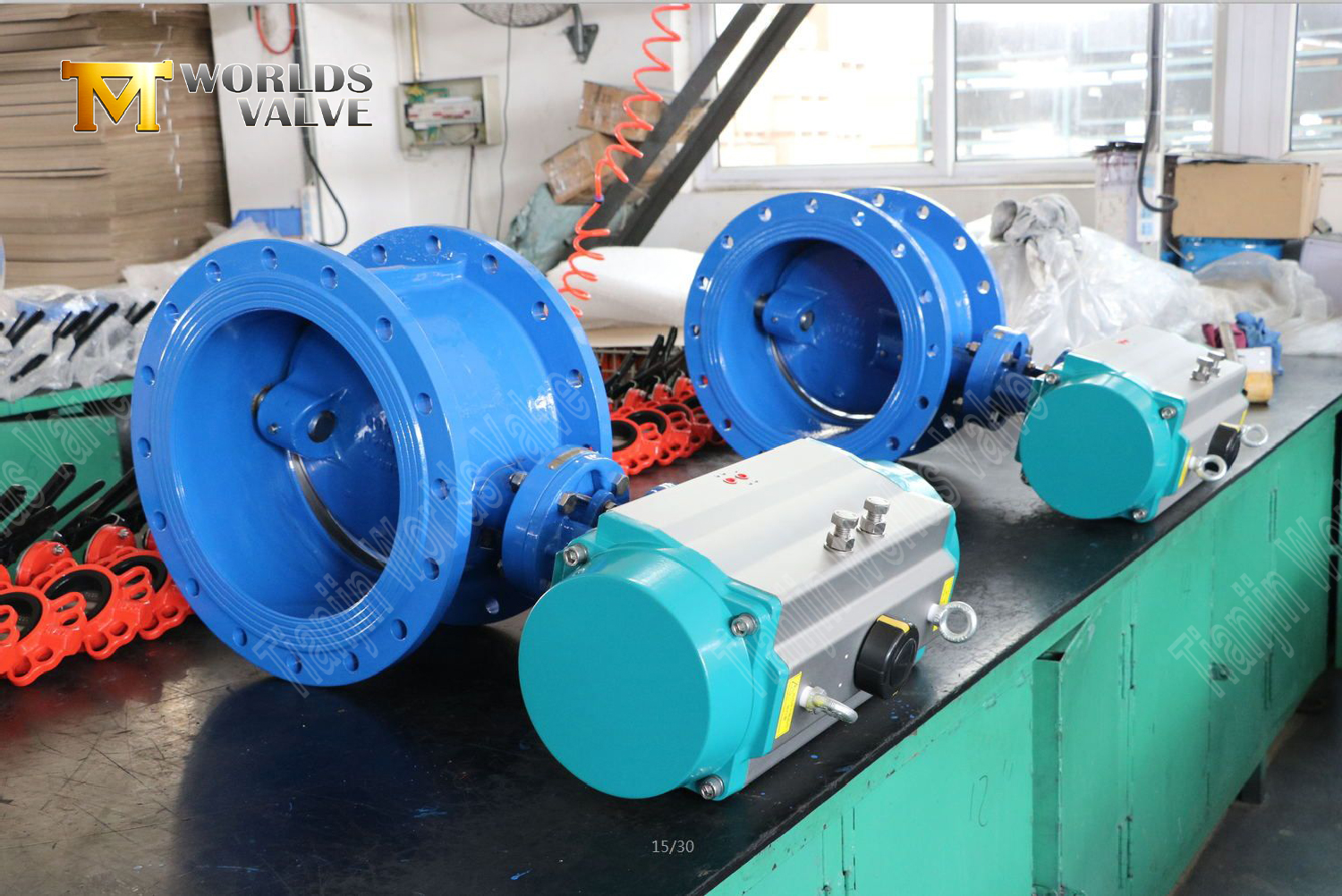

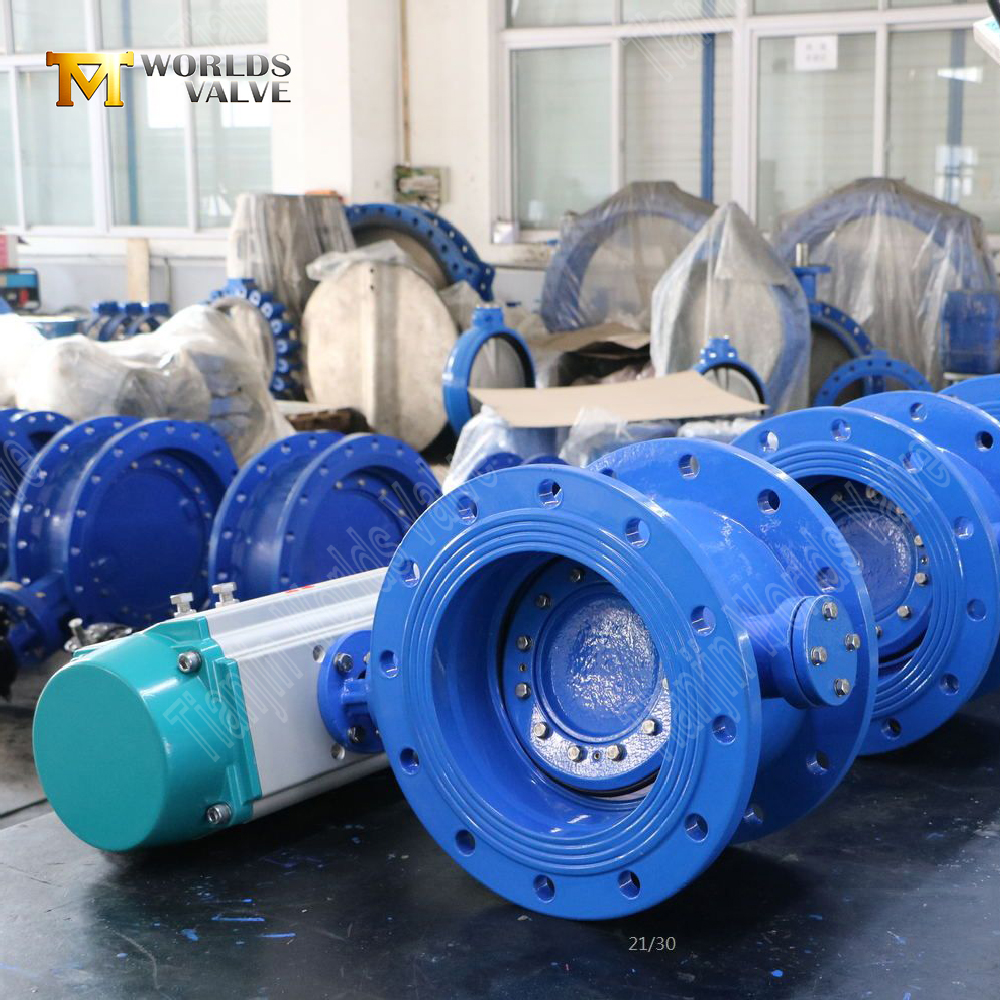

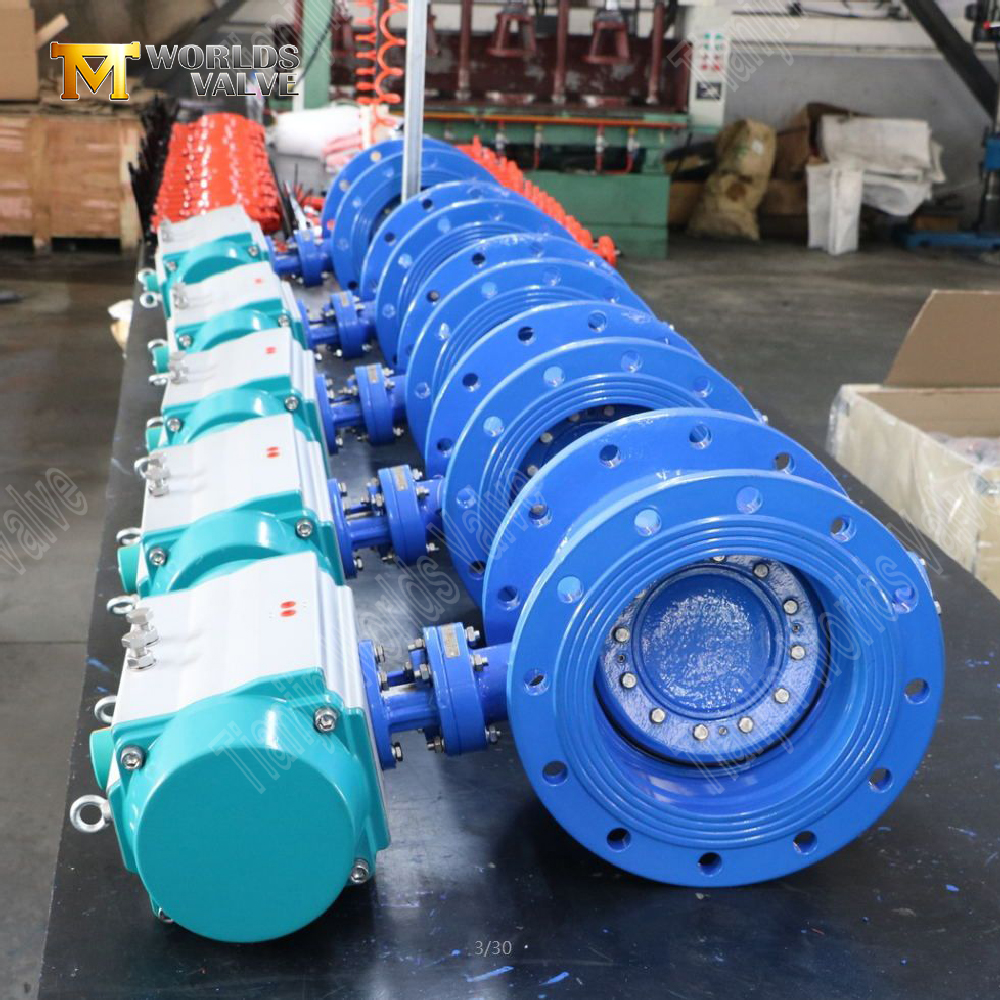

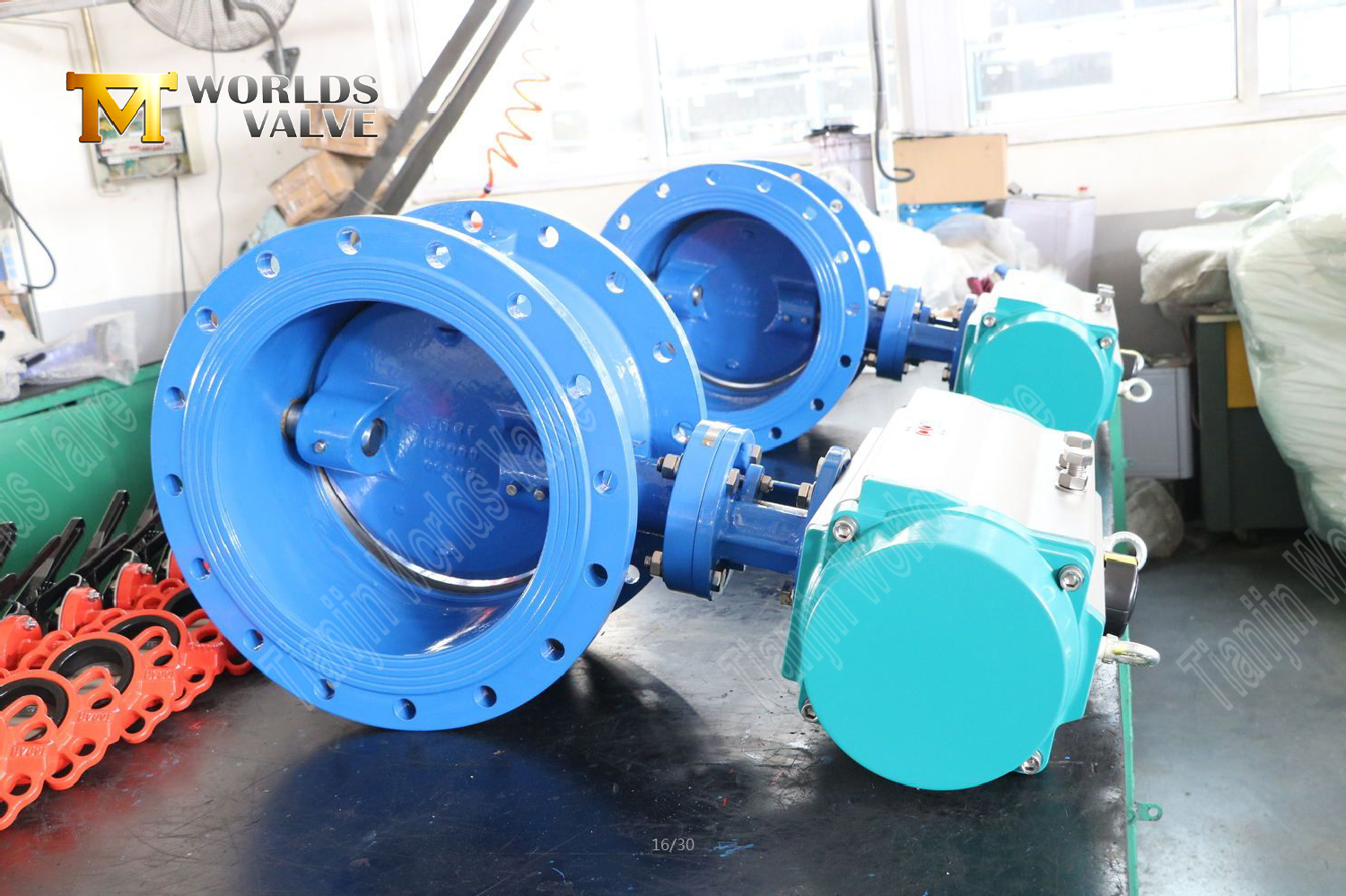

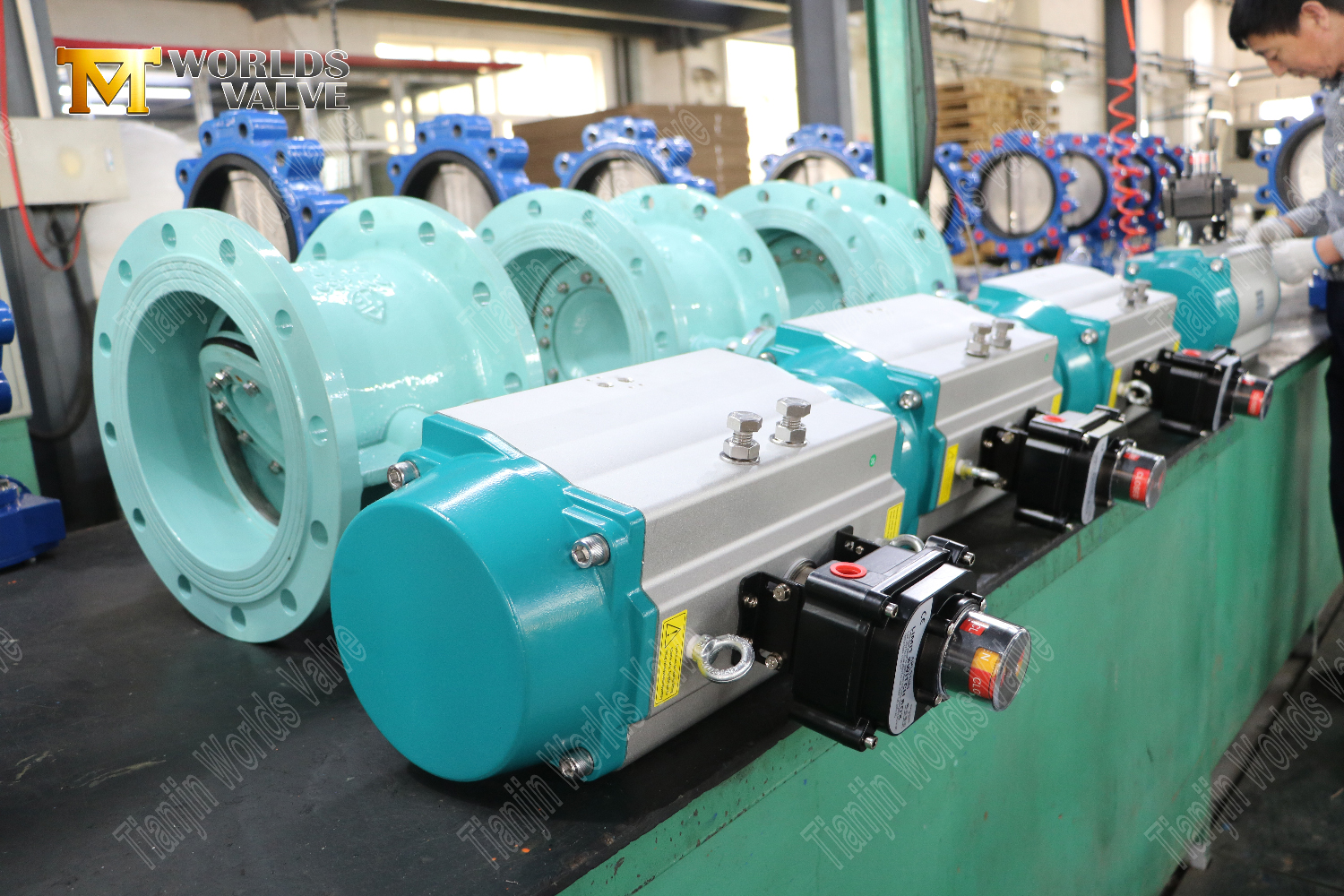

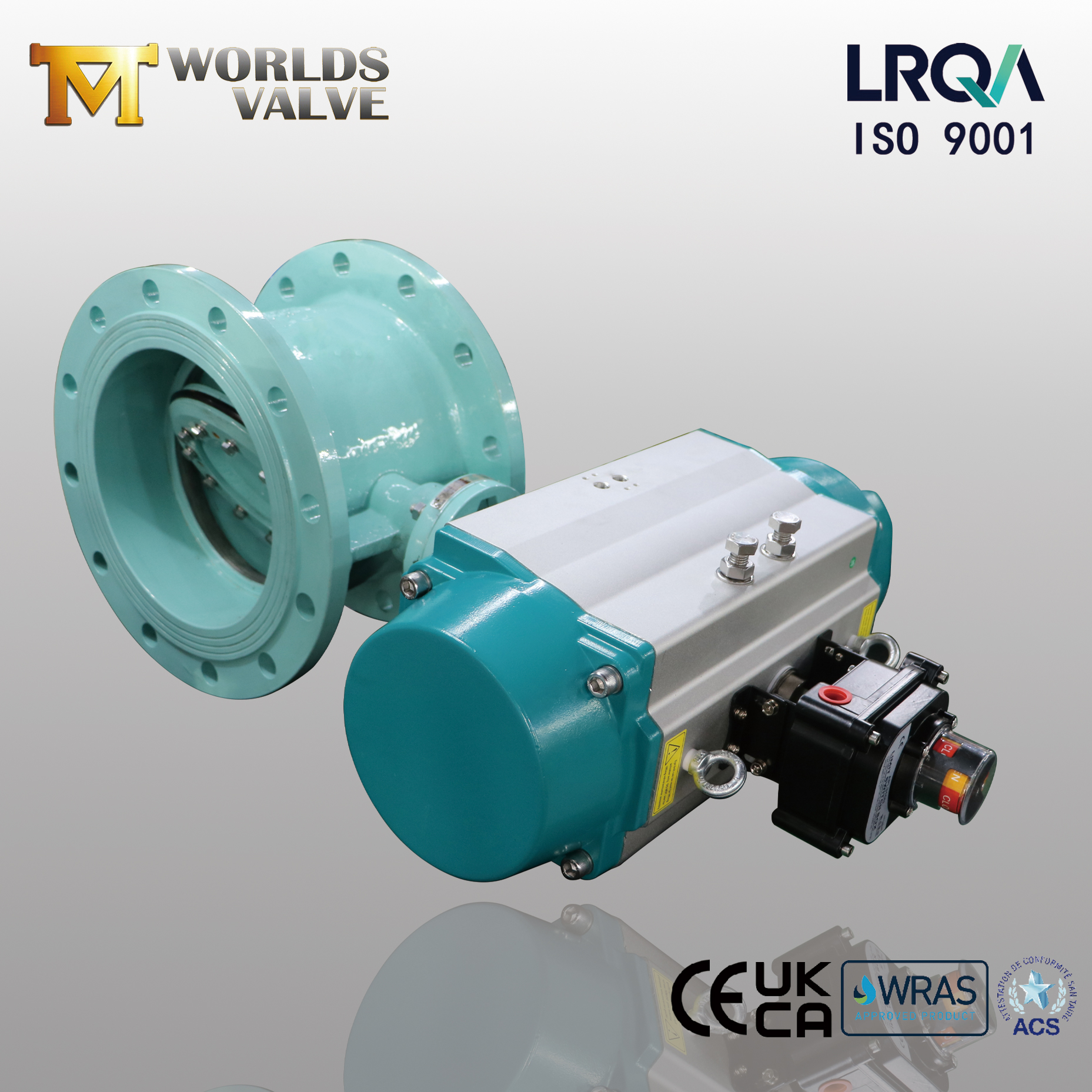

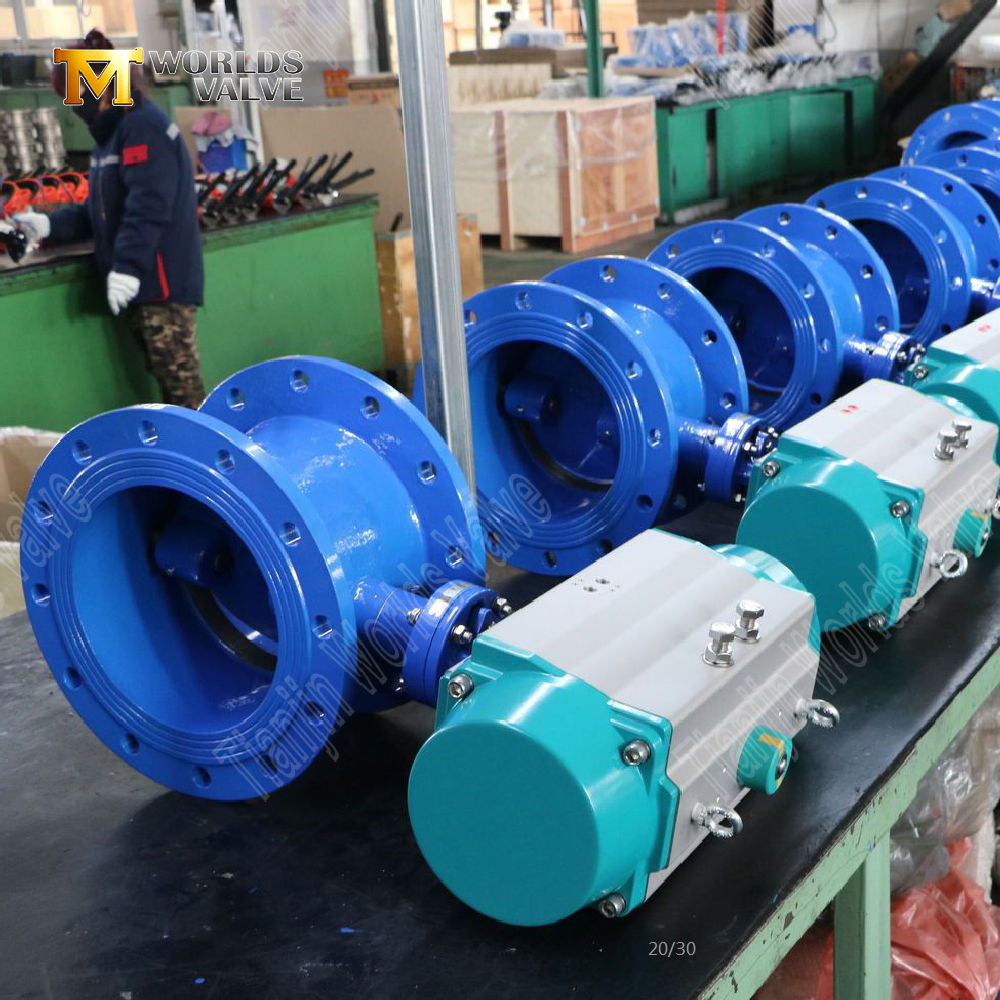

Doppelversetzt Schmetterlingsventile mit pneumatischer Betätigung | Doppelte Flanschlösungen
Tianjin Worlds Valve Co., Ltd. - API 609 & ISO 5211 Zertifizierter Hersteller
EBF01-TF02-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Exzentrizität doppelter Versatz
Das Betriebsdrehmoment im Vergleich zu konzentrischen Konstruktionen erheblich reduziert und kleinere Aktuatoren ermöglicht.
Die CAM -Aktion hebt die Scheibe sofort nach dem Öffnen vom Sitz ab und minimiert die Reibung und den Verschleiß auf den Dichtflächen für eine längere Lebensdauer.
Dieses Design bietet eine hervorragende Absperrung (insbesondere mit belastbaren oder Metallsitzen) und die Eignung für höhere Drücke und Temperaturen.
2. Exzellenz pneumatischer Betätigung
Ermöglicht eine schnelle Betätigung und Automatisierung: Pneumatische Aktuatoren bieten sehr schnelle Öffnungs- und Schließgeschwindigkeiten und ermöglichen eine präzise Prozesssteuerung und eine einfache Integration in automatisierte Systeme.
Bietet ein hohes Drehmoment mit Energieeffizienz: Sie liefern eine hohe Kraft, die für anspruchsvolle Ventilgrößen geeignet ist, während sie im Vergleich zu elektrischen Aktuatoren für das gleichwertige Drehmoment in der Regel weniger Energie benötigen.
Gewährleistet Zuverlässigkeit und Sicherheit: Pneumatische Systeme sind robust, erfordern minimale Wartung und unterstützen inhärent kritische fehlsichere Modi (Luft-zu-Open- oder Air-to-Clase) für Sicherheit in Stromverlustsituationen.
3.. Doppelte Robustheit doppelte Flansch
Vereinfacht die Installation und Versiegelung: Die Flansche an beiden Enden liefern robuste, Schraubenverbindungen zu Rohrleitungssystemen, um eine zuverlässige Versiegelung mit Standarddichtungen zu gewährleisten und Leckagepunkte zu minimieren.
Bietet eine hohe strukturelle Integrität: Das vollgeflanschte Körperdesign bietet eine größere Festigkeit und Steifheit im Vergleich zu Wafer- oder Lugstilen, wodurch es für höhere Druckanwendungen geeignet ist und die Rohrdehnung verringert wird.
Modell | EBF01-TF02 |
Größen | DN100-DN1800 |
Druckklasse | PN10 (10BAR) oder PN16 (16BAR) |
Design | API 609 Bsen593 BS5155 |
Prüfen | API598 ISO5208 EN12266-1 |
Flanschverbindung | DIN2501 PN10/16, ISO7005-2 PN10/16, EN1092-2 PN10/16, ANSI B16.5 Klasse 150LB, ANSI B16.47 Serie A Klasse 150LB, ANSI B 16.1 MSS SP44 Klasse 150LB, AWWA C2077 |
Top Flansch | ISO5211 |
Von Angesicht zu Angesicht | EN558-1 Serie 13, ISO 5752 Serie 13 |
Öl & Gas: Rohpipeline ESDV (Notfallabschaltung)
Chemische Verarbeitung: Chlorgaskontrolle mit CF8M -Körpern
Kraftwerke: Kühlwassermodulation in CCPP/HRSG -Systemen
Verbrennung von Abfällen: 200 ° C-Gashandhabung mit feuersicheren Sitzen
Pharma: FDA-konforme PTFE-Sitze für sterile Luftleitungen
Source CE, UKCA, ACS, WRAs und ISO 9001 zertifizierte Doppelversatz -Schmetterlingsventile mit pneumatischer Betätigung eines führenden Herstellers mit doppeltem Flansch -Schmetterlingsventil - Tianjin Worlds Valve Co., Ltd.Fordern Sie noch heute ein Angebot an!
