CBF01-TL01
OEM|ODM
| Menge: | |
|---|---|

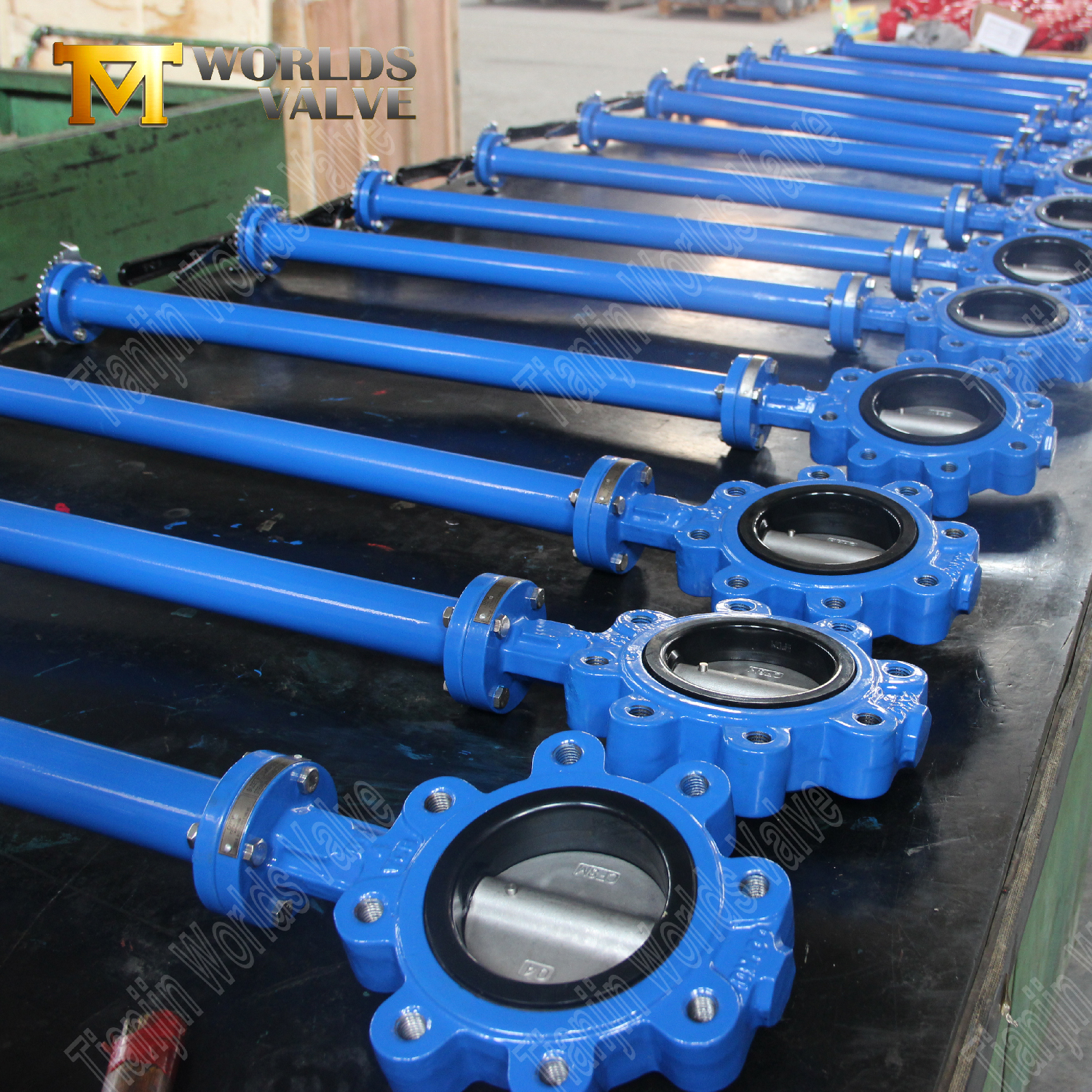

Erweiterter Stammschieber & Tapped Schmetterlingsventil mit Handhebel Betätigung | Direktmontage-Isolationslösung
Tianjin Worlds Valve Co., Ltd. - ISO 9001 Zertifizierter Hersteller
CBF01-TL01-Betriebs- und Wartungshandbuch herunterladen
1. Gewindekörper mit gesteckten Löchern
Direkte Bolt-to-Body-Montage eliminiert Muttern und verkürzt die Installationszeit um 40% gegenüber Standard-Schäckerventilen.
Die Löcher der Klasse 150 verhindern das Streifen von Fäden während des Wärmeradfahrens.

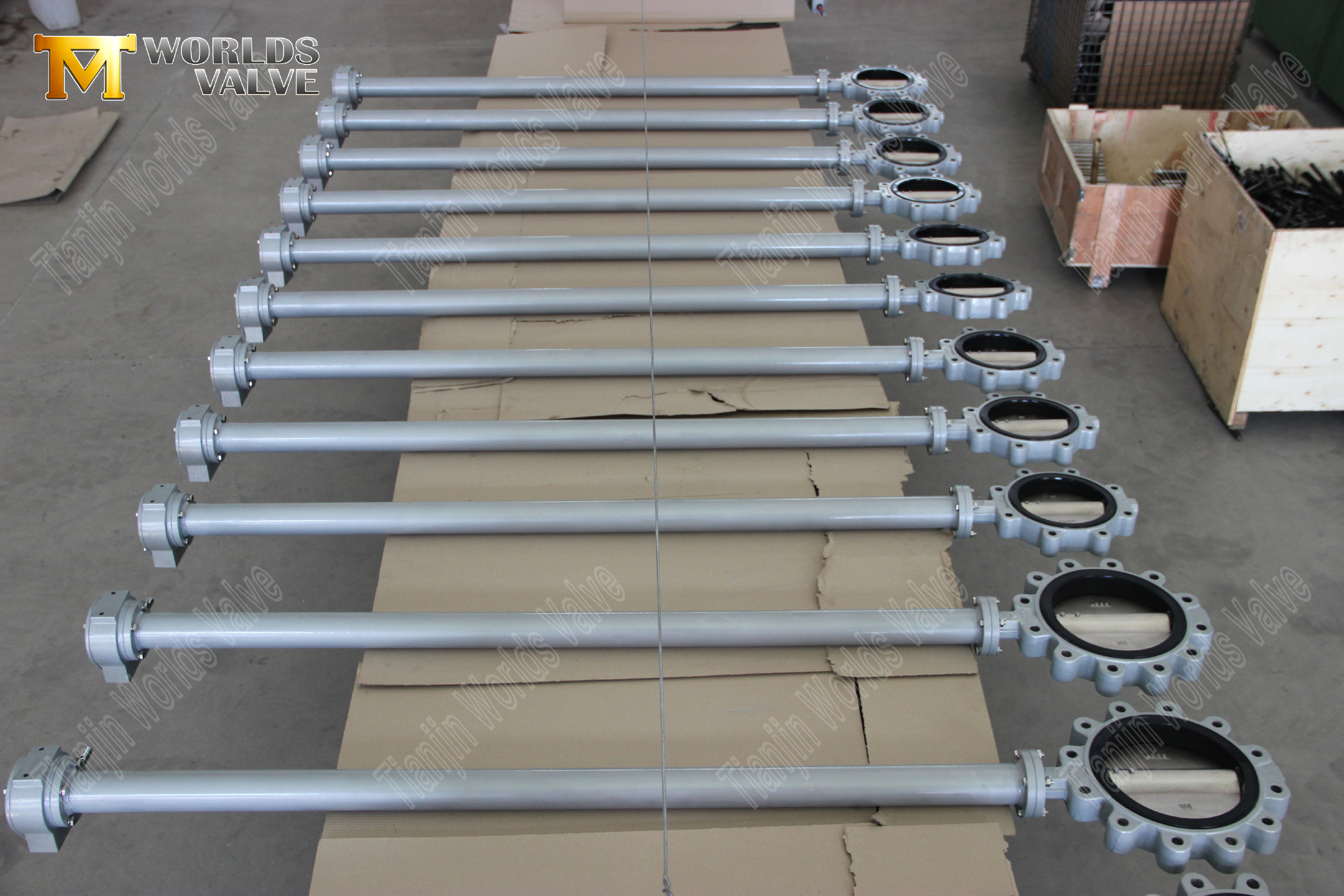

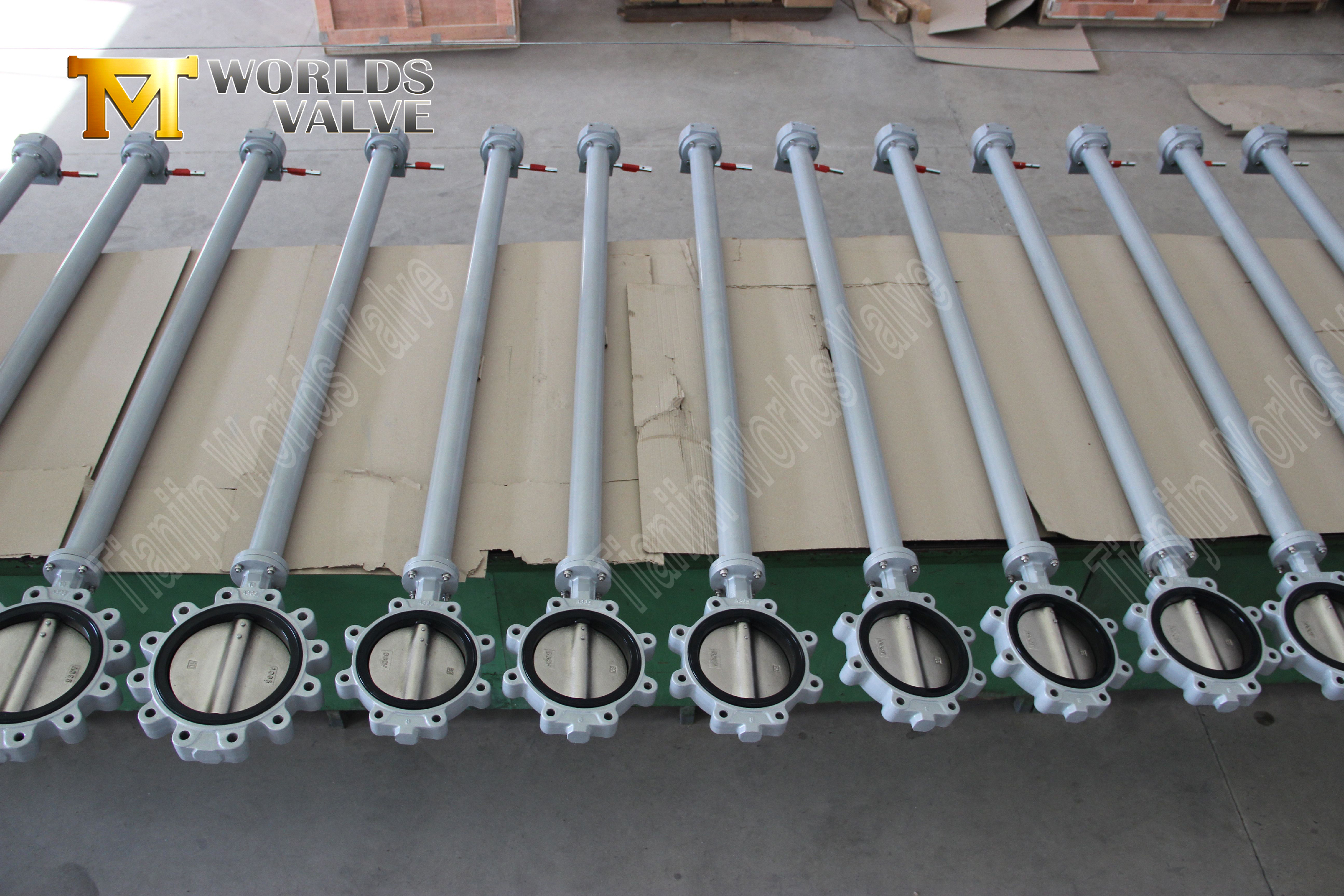

2. EXPERTED STEM für Barrierefreiheit
Stammverlängerungen positionieren Handhebel über Isolierung/Hindernisse, entsprechen den ISO 5211 -Höhenstandards.
Die versiegelte Stammbuchse verhindert ein Eindringen in staubigen/marinen Umgebungen.
3..
Forged Edelstahlhebel (304 SS) mit 4: 1 mechanischer Vorteil reduziert die Betriebskraft auf ≤ 50 nm bei PN16 -Drücken.
4. Null-Leakage EPDM/PTFE-Versiegelung
Der Doppel-Offset-EPDM-Sitz erreicht EN 12266-1 Klasse A (getestet bei 1,1x PN16).
Optionaler PTFE-Sitz für chemische Widerstand (-20 ° C bis 200 ° C).
5. Korrosionsverteidigungssystem
Körper: duktiles Eisen mit 250 uM Epoxidbeschichtung.
CD: Sie können 316L Edelstahl mit einer Oberfläche wählen, die elektropolisch ist und eine starke Korrosionsbeständigkeit aufweist.

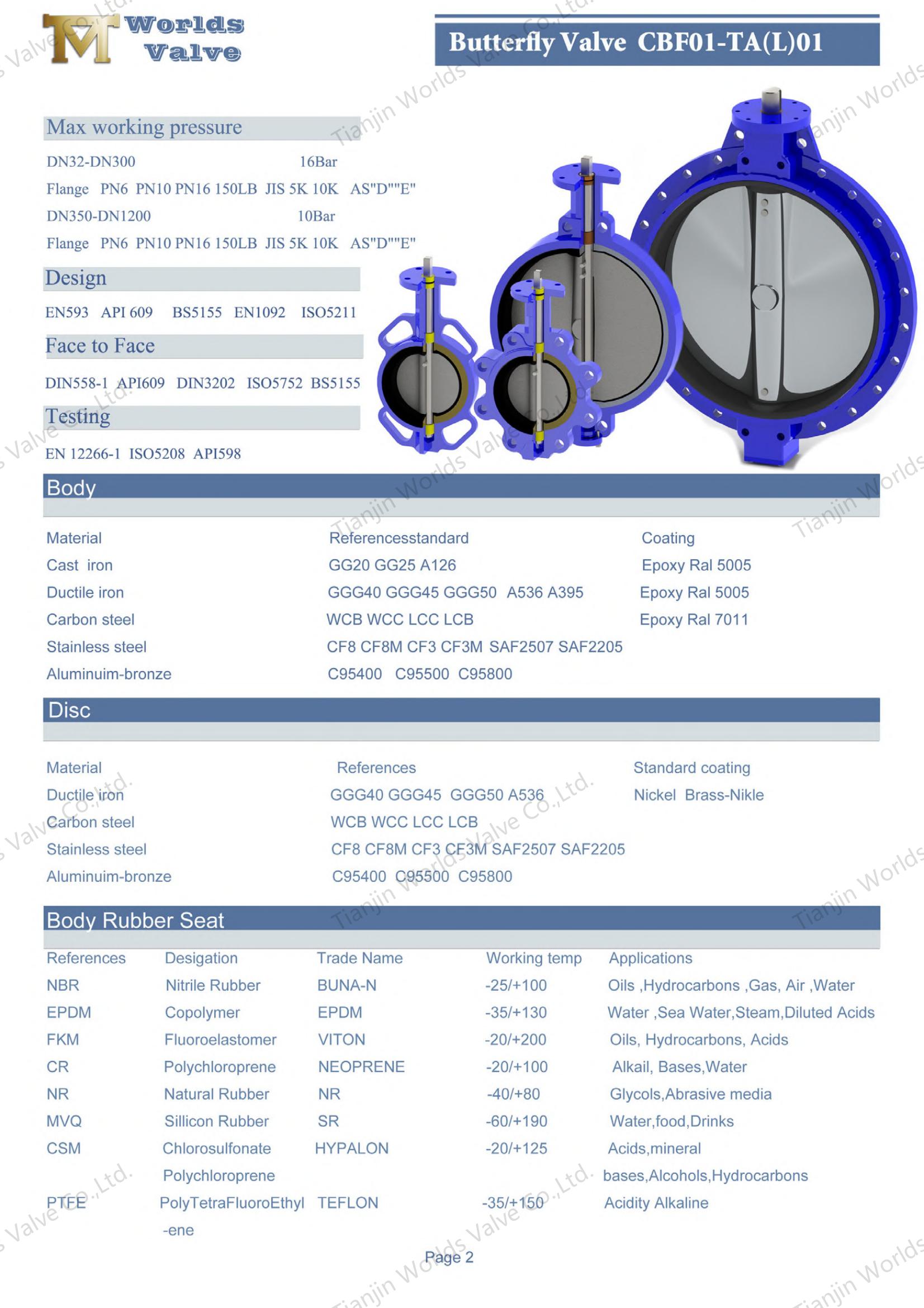

Größe | DN32-DN600 | DN650-DN2000 |
Arbeitsdruck | 16BAR | 10BAR |
Hülse | 24BAR | 15BAR |
Siegel | 18Bar | 11BAR |
Betriebstemperatur | -45 ℃ ~+150 ℃ | |
Betriebsumgebung | Ballast- und Bilge -System Chemische Verarbeitung Entsalzungsanlagen Bohrungen Trinkwasser Trockenpulver Essen und Getränk Gasanlagen Havc Bergbau Papierindustrie Sandhandhabung Meerwasser Zuckerindustrie Technische Wasseraufbereitung von Thermo Abwasser | |
Fahren Verfahren | Hand Hebel Wurmausrüstung Elektrisch Pneumatisch | |

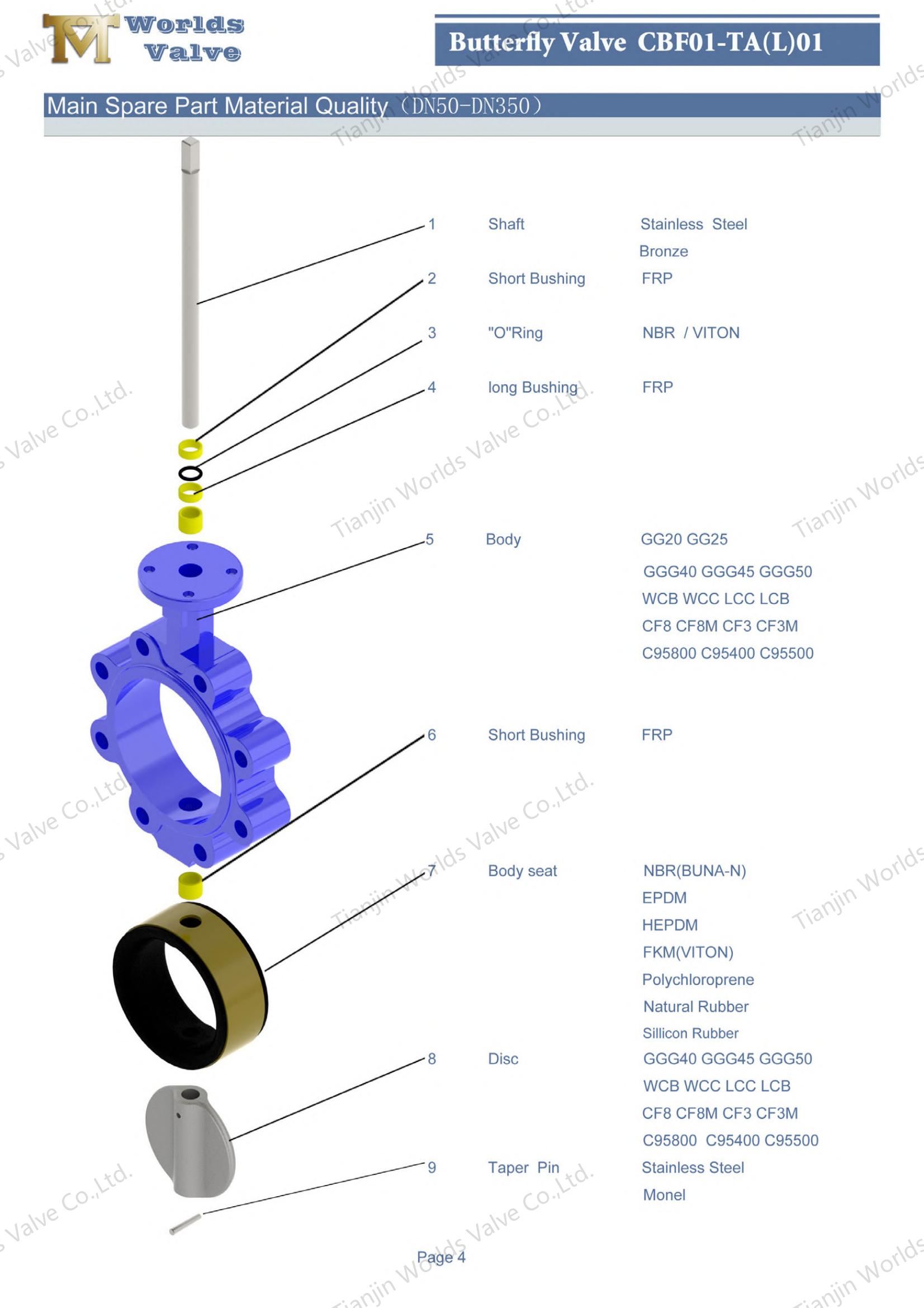

Name | Material |
Körper | Gusseisen Duktiles Eisen Kohlenstoffstahl Edelstahl Al-Bronze |
Scheibe | Duktiles Eisen Edelstahl aus Kohlenstoffstahl Al-Bronze |
Welle | Edelstahl Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon -Naturkautschuk |
Diese erweiterten Stammbalken- und Tapped -Schmetterlingsventile sind zur Präzisionsregelung in anspruchsvollen Umgebungen konstruiert:
HLK -Systeme: Isolieren Sie gekühlte Wasserleitungen mit sichtbarer Hebelpositionierung über den Isolationsschichten.
Marine/Schiffbau: Salzwasser-resistente Epoxidbeschichtung hält Offshore-Korrosion (DNV-GL-zertifizierte Optionen).
Lebensmittel und Getränke: FDA-konforme PTFE-Sitze ermöglichen eine schnelle CIP/SIP-Reinigung ohne Demontage.
Wasserbehandlung: NSF/ANSI 61 zertifizierte EPDM-Sitze für sichere Trinkwasserabschlüsse.
Industrielle Rohrleitungen: Das Design der Gewindeverbindungen vereinfacht die Wartung in beengten Pumpenräumen oder erhöhten Racks.
Entdecken Sie qualitativ hochwertige, belastbare Sitzen ausgedehnten Stiel-Lugs & Tapped Schmetterlingsventile eines vertrauenswürdigen Herstellers des Schmetterlingsventils. ISO zertifiziert, anpassbar und für Haltbarkeit gebaut. Bereit, Ihren Betrieb mit hochwertigen pneumatischen Schmetterlingsventilen zu verbessern? Kontaktieren Sie uns noch heute Für ein kostenloses Angebot oder um Ihre benutzerdefinierten Anforderungen zu besprechen!
