CBF01-TF01
OEM | ODM | WDS
| Menge: | |
|---|---|
Es wird von einem manuellen **Schneckengetriebe (Turbine)** betrieben und ermöglicht eine einfache und präzise Steuerung, insbesondere bei größeren Rohrdurchmessern. Die Kerndichtungskomponenten verfügen über eine **CF8M-Scheibe (Edelstahl AISI 316)** für Korrosionsbeständigkeit und einen elastischen **EPDM-Sitz** für eine zuverlässige, blasendichte Abdichtung. Mit einem umfassenden **Größenbereich von DN50 bis DN2000** ist dieses Ventil für die Anforderungen großer Infrastruktur- und Industrieprojekte ausgelegt.

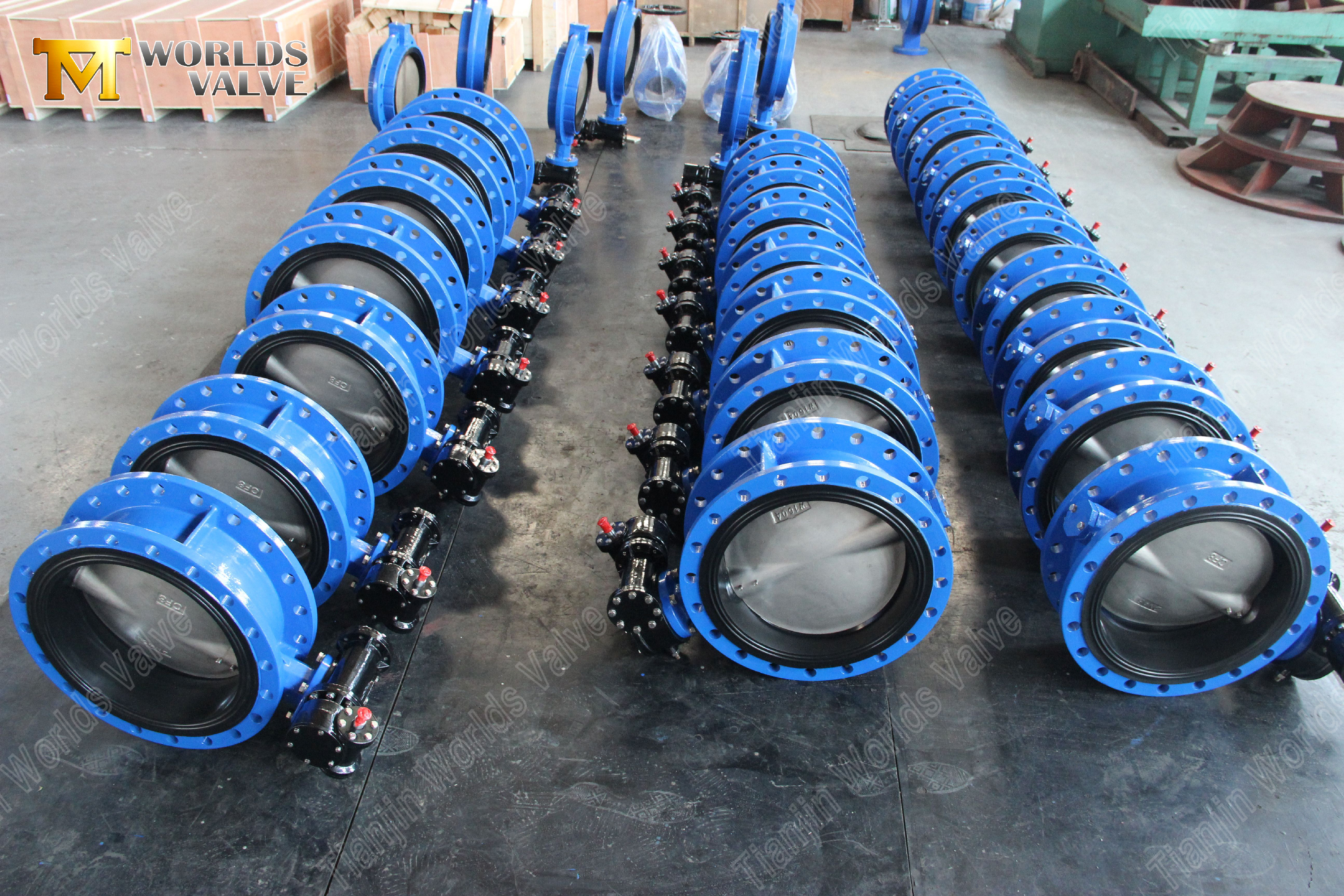

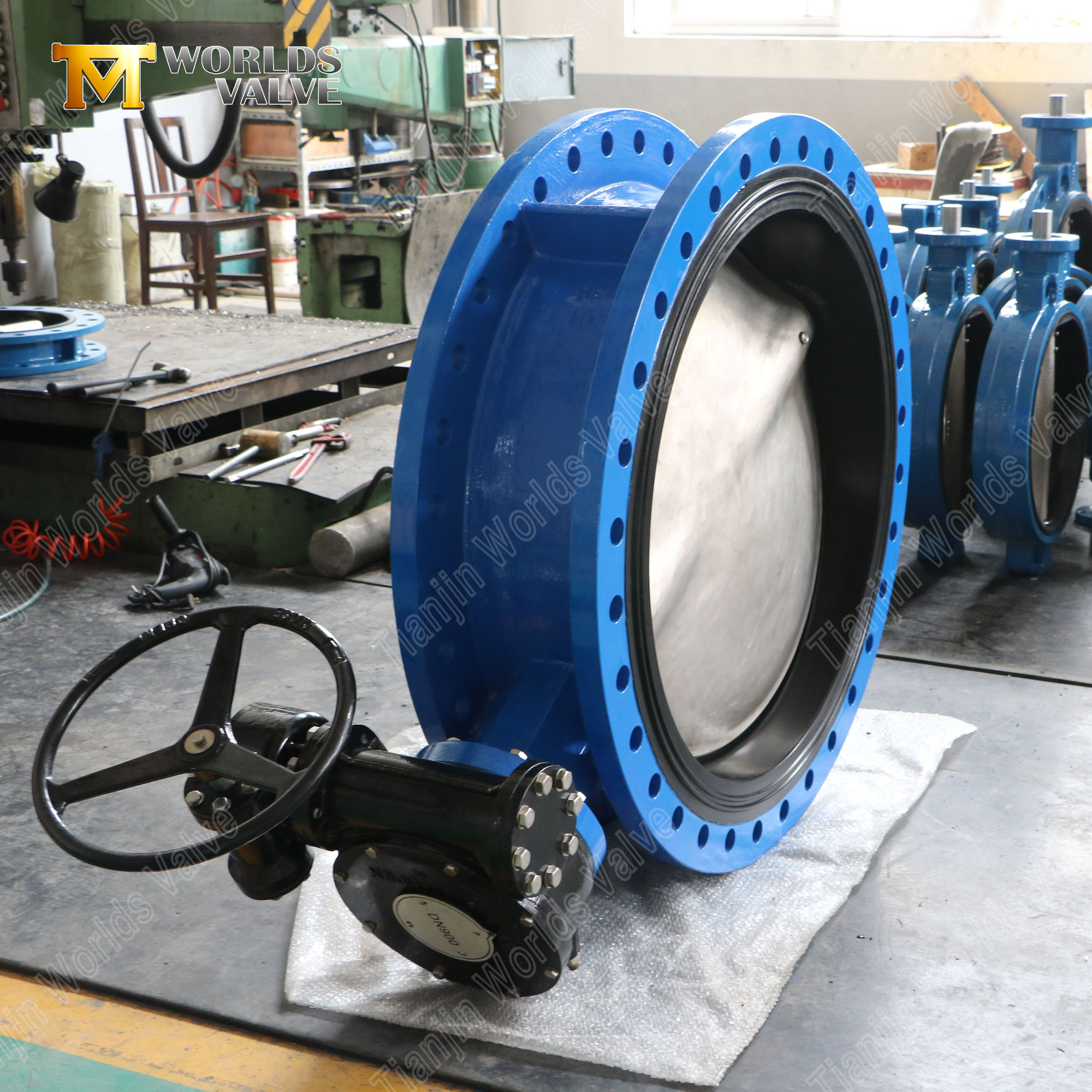

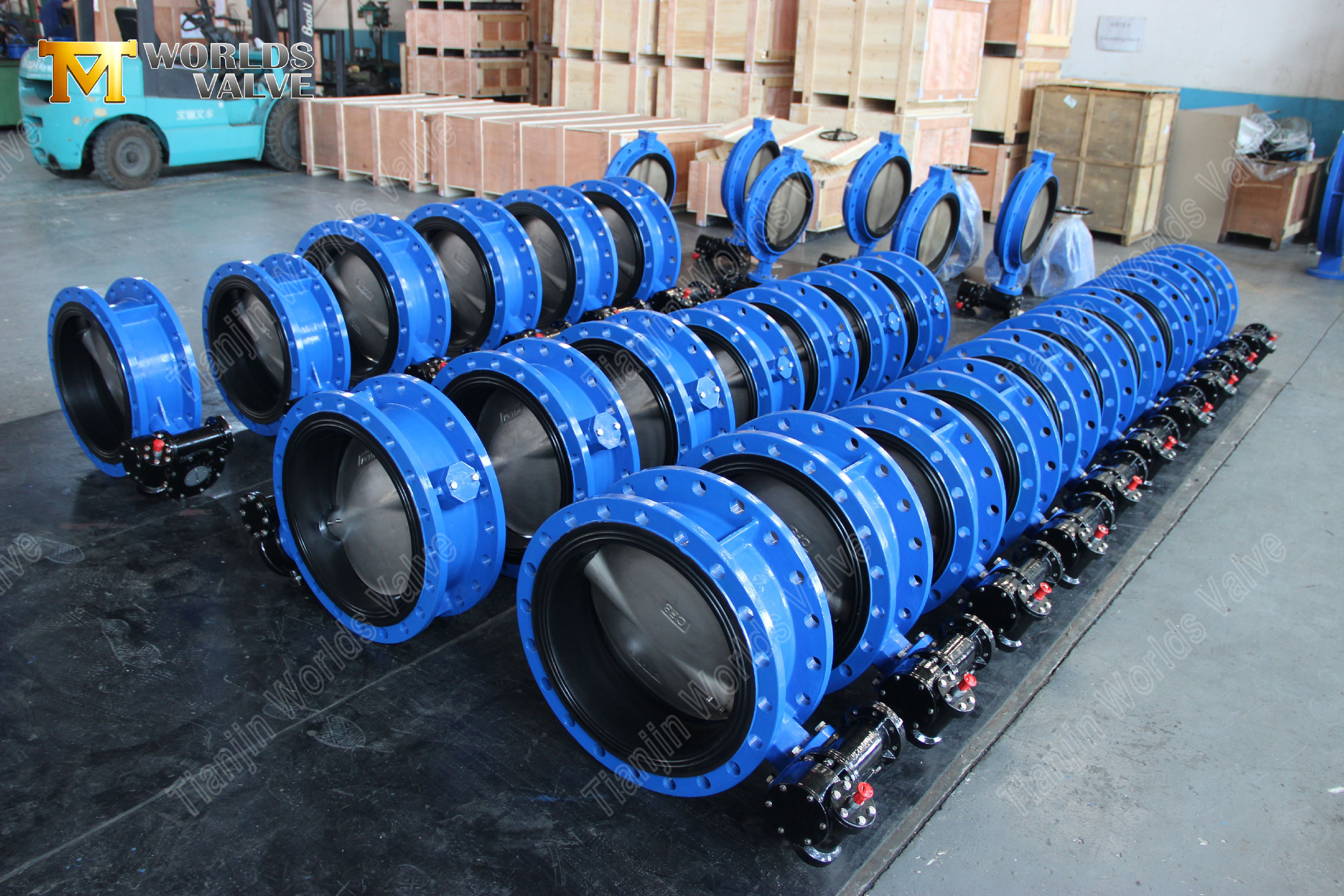

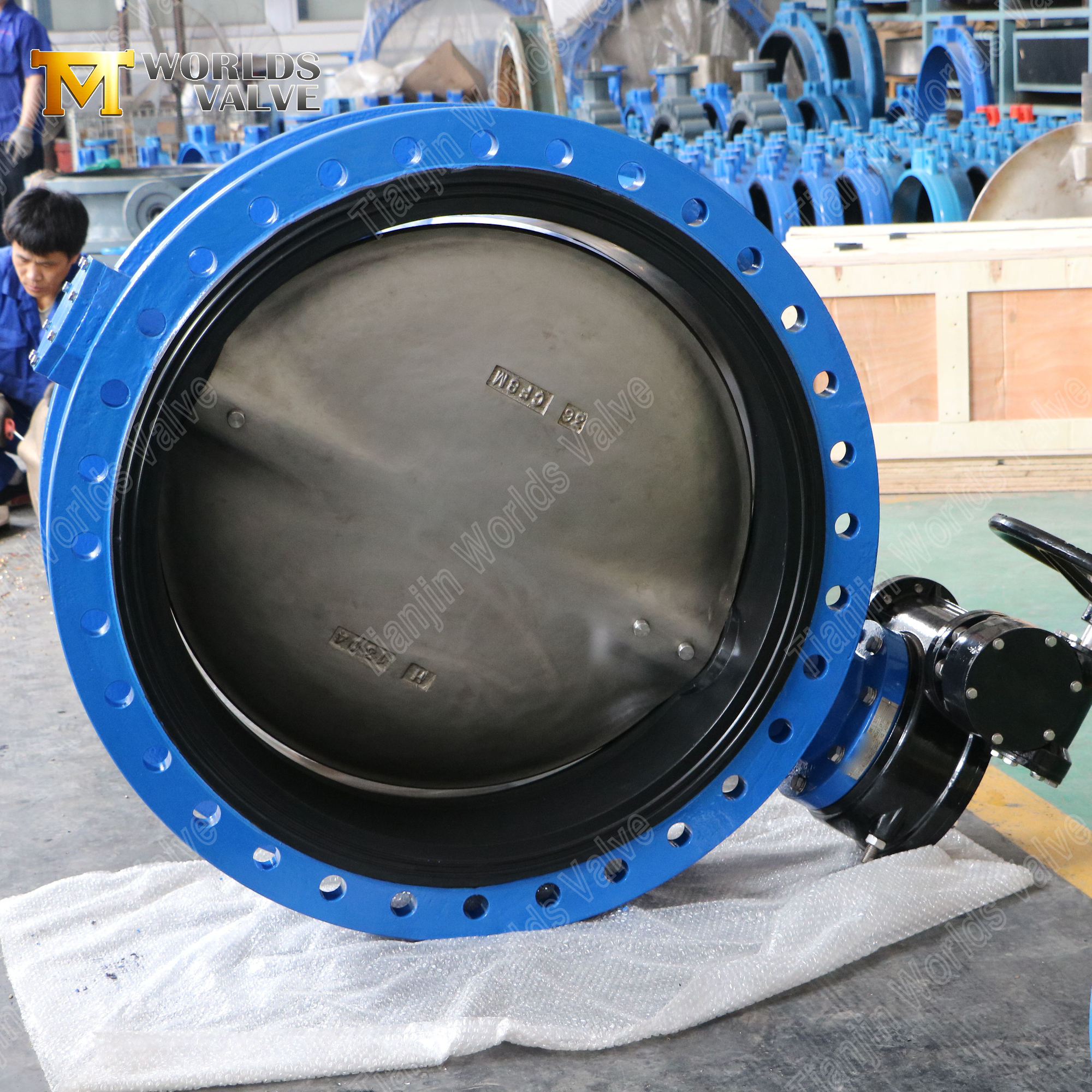

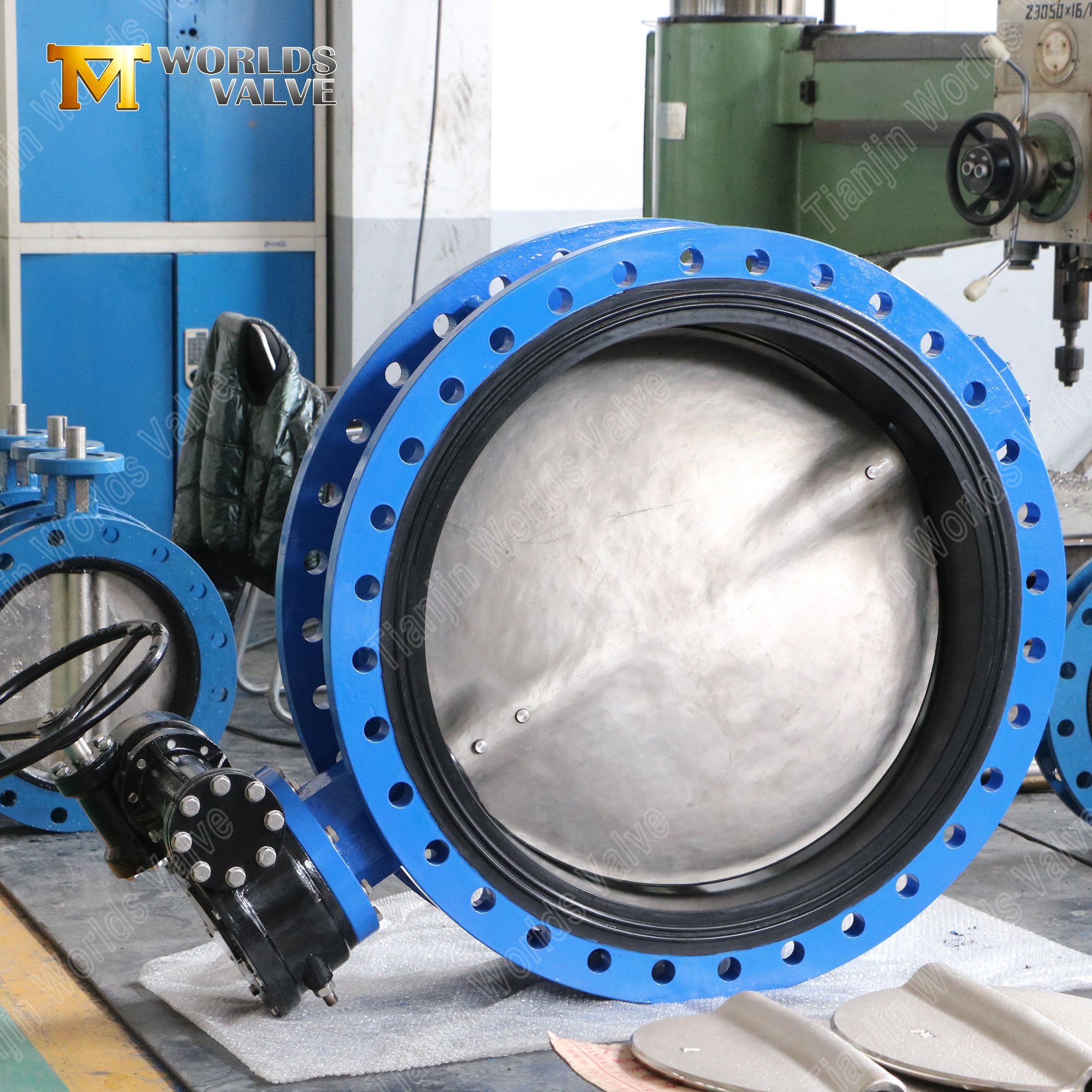

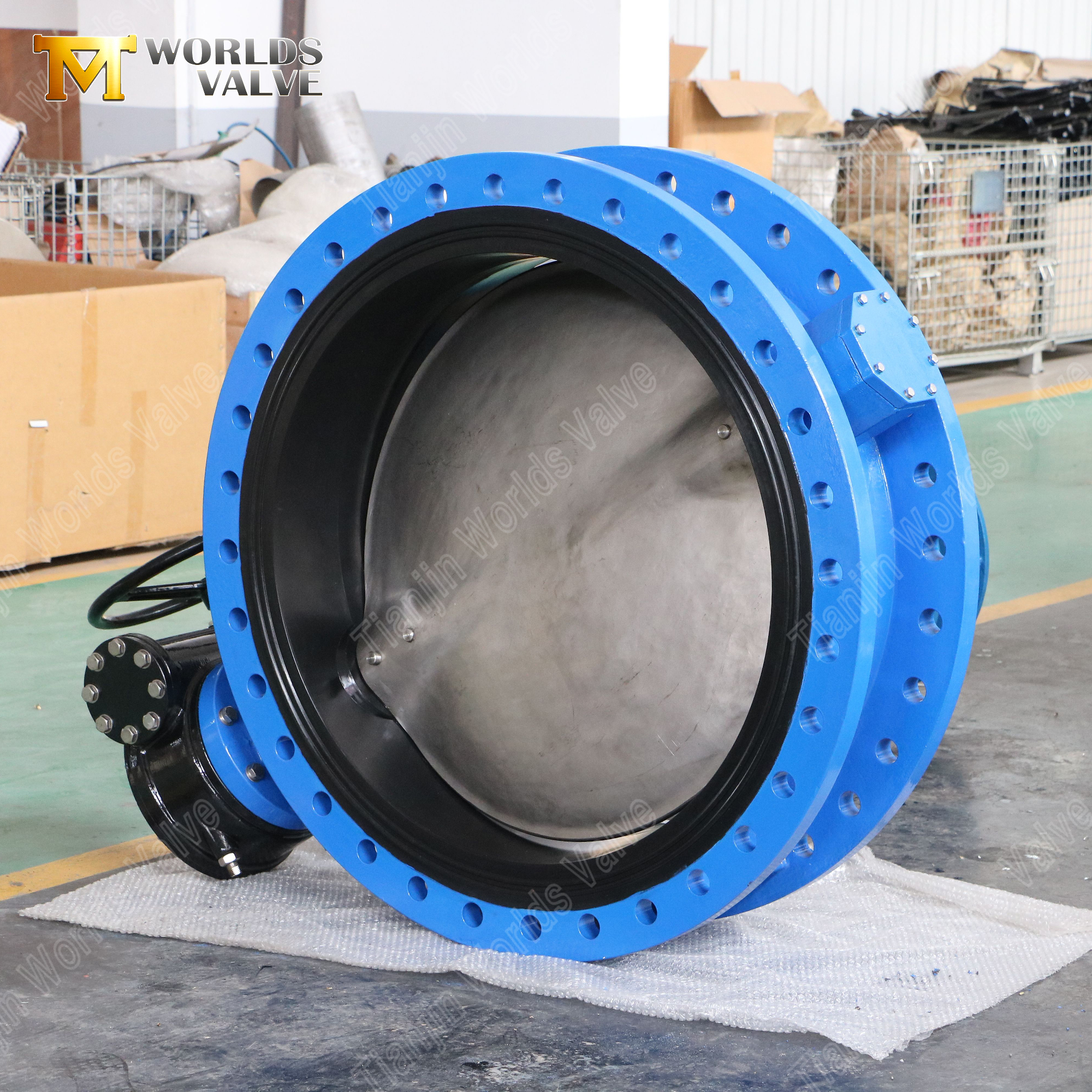

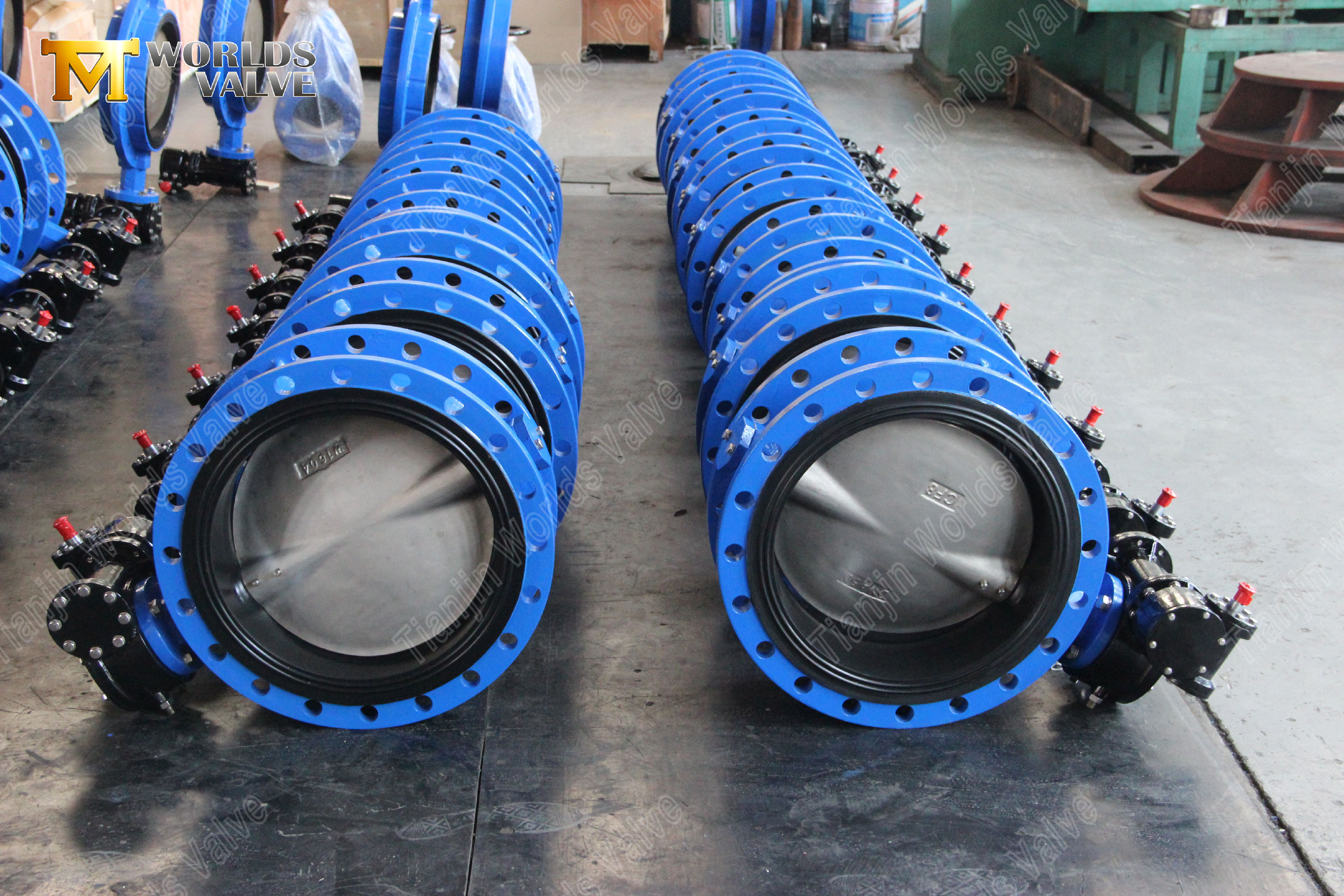

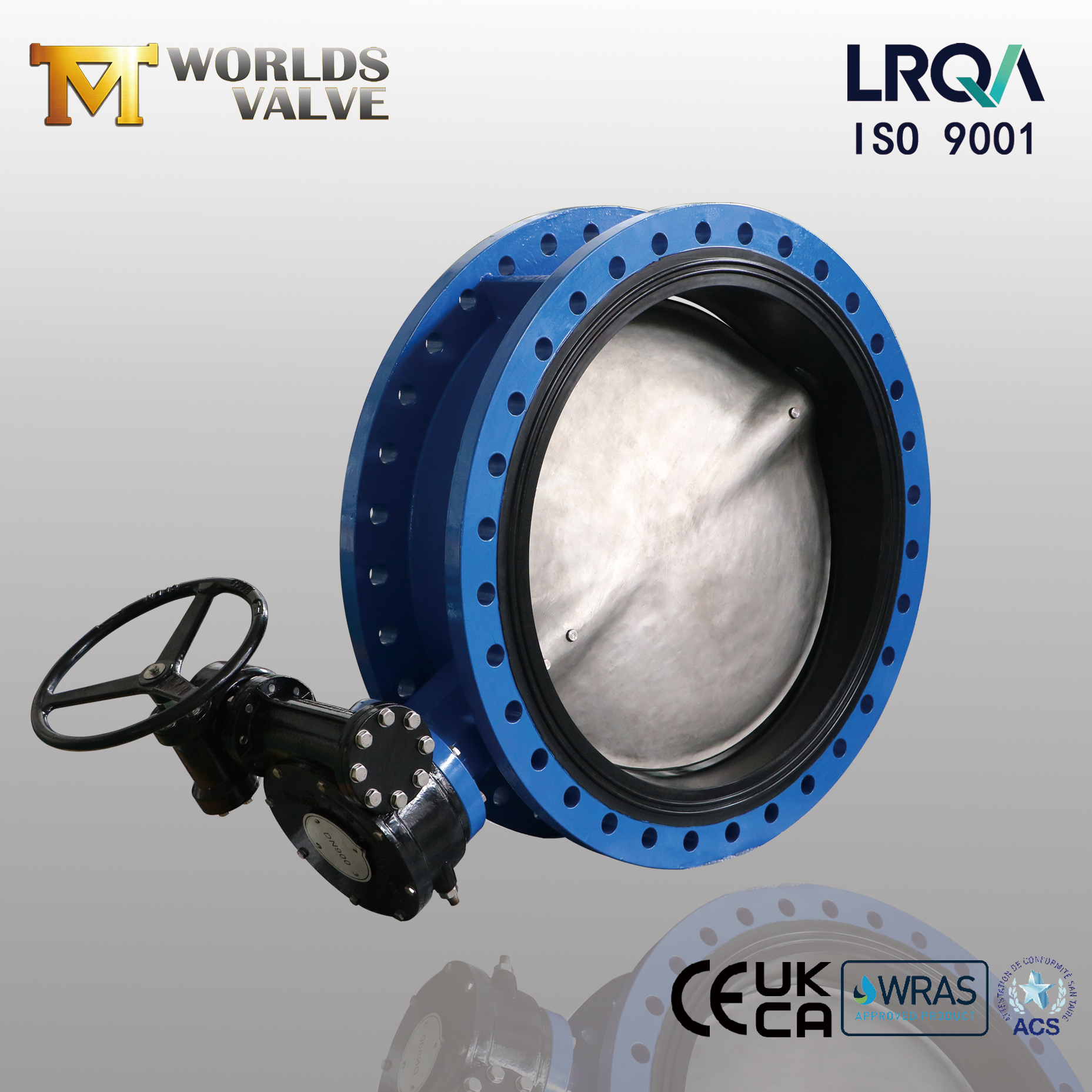

Flansch-Absperrklappe mit stiftmontierter CF8M-Scheibe und Getriebeantrieb
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF01-TF01-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Hochfeste, stiftmontierte Scheiben- und Vorbaubaugruppe für ultimative Zuverlässigkeit
Unser Ventil verfügt über ein robustes mechanisches Design, das Haltbarkeit gewährleistet und interne Ausfälle verhindert.
Sichere Disc-Verbindung: Die **CF8M-Scheibe wird über hochfeste Stiftverbindungen sicher am Vorbau befestigt**. Diese Konstruktion verhindert ein Lösen oder Durchrutschen der Scheibe bei hohen Drehmoment- oder Druckschwankungen, einem häufigen Fehlerpunkt bei standardmäßigen Keil- oder Klemmkonstruktionen.
Verbesserte strukturelle Integrität: Das stiftmontierte System verteilt die Betriebsspannungen gleichmäßiger zwischen der Scheibe und dem Schaft, wodurch die Widerstandsfähigkeit des Ventils gegenüber mechanischen Stößen und Wasserschlägen deutlich erhöht wird, was zu einer längeren Lebensdauer führt.
Wartungsfreier Betrieb: Diese permanente, formschlüssige Baugruppe macht interne Anpassungen überflüssig und verringert das Risiko einer Komponententrennung, wodurch ein zuverlässiger, wartungsfreier Betrieb über die Zeit gewährleistet wird.
2. Effiziente Getriebebedienung für mühelose Steuerung großer Durchmesser
Konzipiert für eine einfache manuelle Handhabung in seinem umfangreichen Größenbereich
Hoher mechanischer Vorteil: Der **Schneckengetriebeantrieb mit mehreren Übersetzungsverhältnissen** sorgt für eine erhebliche Drehmomentvervielfachung und macht das manuelle Öffnen und Schließen von Ventilen mit großem Durchmesser (ab DN400 aufwärts) reibungslos und mit minimalem Bedieneraufwand beherrschbar.
Präzise Positionierung und Anzeige: Das Getriebe ermöglicht eine feine, schrittweise Positionierung der Scheibe zur möglichen Durchflussmodulation und verfügt über eine klare, visuelle Positionsanzeige (offen/geschlossen) zur Statusbestätigung auf einen Blick.
Zuverlässiges Sitzen: Der Getriebemechanismus sorgt für eine dichte mechanische Abdichtung, indem er ein gleichmäßiges und ausreichendes Sitzdrehmoment aufbringt und so einen leckagefreien Abschluss am EPDM-Sitz gewährleistet.
3. Langlebige Materialkombination für Wasser und allgemeine Anwendungen
Hergestellt aus bewährten Materialien für dauerhafte Leistung bei gängigen Anwendungen.
Korrosionsbeständige Scheibe: Die **CF8M-Scheibe (Edelstahl AISI 316)** bietet eine hervorragende Beständigkeit gegen Korrosion und Lochfraß durch Chloride und Oxidationsmittel, die in aufbereitetem Wasser, Kühlwasser und milden Industrieflüssigkeiten vorhanden sind.
Elastische EPDM-Dichtung: Der **Ethylen-Propylen-Dien-Monomer (EPDM)-Sitz** bietet hervorragende Elastizität, hervorragende Beständigkeit gegen Wasser und Witterungseinflüsse sowie einen weiten Betriebstemperaturbereich und gewährleistet so eine langlebige, zuverlässige Abdichtung.
Robuster Flanschkörper: Der **Körper aus duktilem Eisen (GGG40)** mit **integrierten Flanschen (EN1092-2 oder ANSI B16.1)** bietet hohe Festigkeit und Schlagfestigkeit und bildet eine dauerhafte, starre und leckagesichere Verbindung zur Rohrleitung.
4. Umfangreicher Größenbereich (DN50–DN2000) für große Infrastrukturprojekte
Eine skalierbare Lösung, die für große Systeme entwickelt wurde.
Unübertroffene Größenverfügbarkeit: Wir bieten eines der umfangreichsten Standardsortimente der Branche an, von **DN50 (2") bis DN2000 (80")** und können damit alles bedienen, von Nebenleitungen bis hin zu Hauptübertragungsrohren.
Entwickelt für große Durchmesser: Ventile in den größeren Größen (DN1200+) sind speziell mit verstärkten Strukturen und optimierten Übersetzungsverhältnissen konstruiert, um die inhärenten Herausforderungen der Durchflussregelung bei großen Durchmessern zuverlässig zu meistern.
Vielseitiger Anwendungsbereich: Dadurch eignet sich das Ventil ideal für große **Wasserverteilungsnetze, Abwasseraufbereitungsanlagen, Kraftwerkskühlsysteme und große industrielle Prozesswasserkreisläufe**.

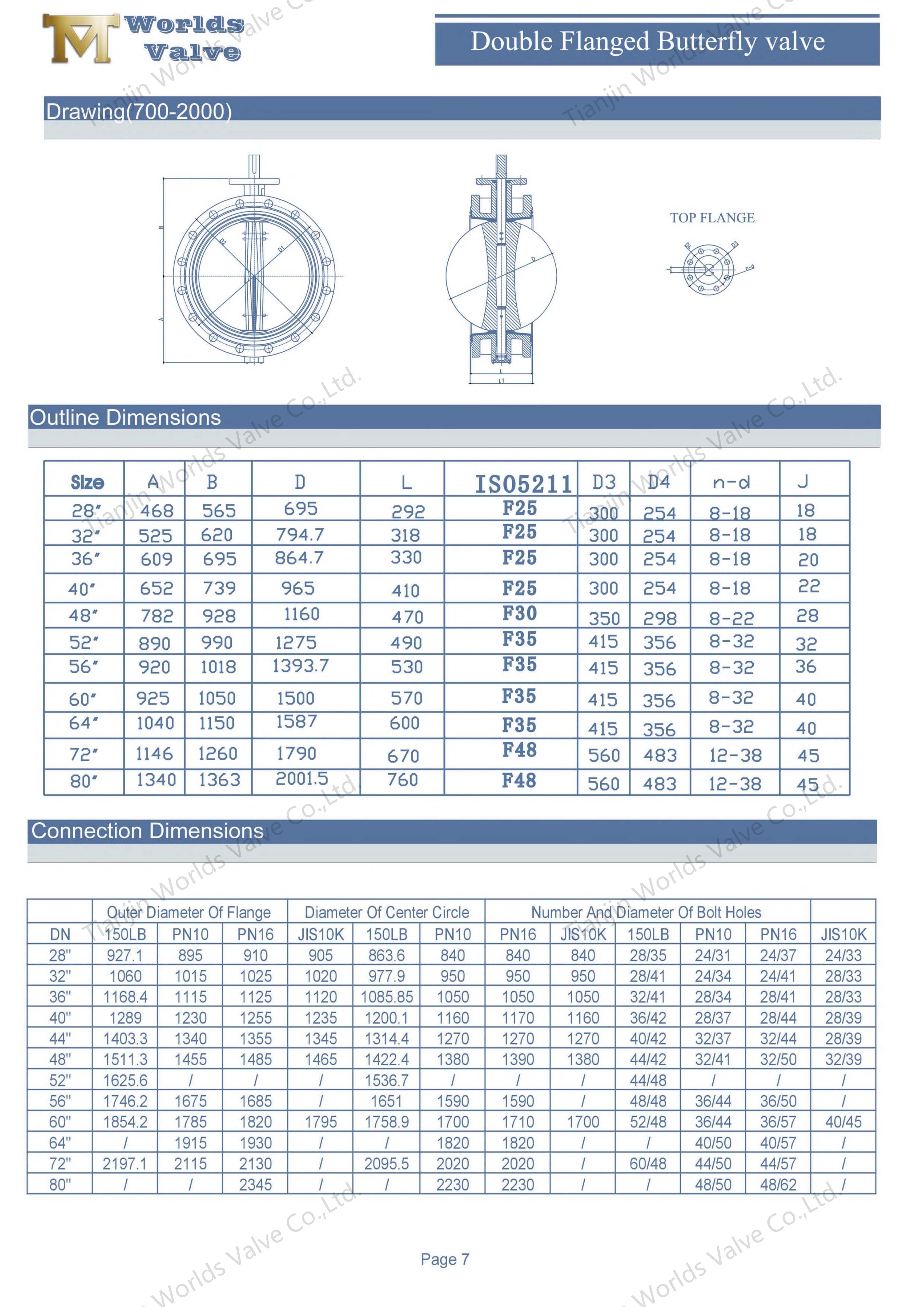

Parameter | Spezifikation |
Modell | Flansch-Absperrklappe (CBF01-TF01) |
Größen | DN50-DN2000 |
Design | Stiftmontierte CF8M-Scheibe |
Druckstufe | PN10/16/150LB/JIS10K |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | Sphäroguss |
Scheibe | CF8M (Edelstahl AISI 316) |
Seat | EPDM |
Stamm | SS431/416/421... |
Experte für die Herstellung von Großventilen: Wir verfügen über spezielle Konstruktions- und Fertigungskapazitäten für Ventile über DN1200, um sicherzustellen, dass sie den strengen Anforderungen von Anwendungen mit hohem Durchfluss gerecht werden.
Fokus auf robustes Design: Unsere stiftmontierte Scheibenkonstruktion ist ein Beispiel für unser Engagement für **überragendes mechanisches Design und langfristige Zuverlässigkeit** und reduziert die Lebenszykluskosten für unsere Kunden.
Zertifizierter OEM/ODM-Partner: Als **ISO 9001-zertifiziertes** Werk bieten wir zuverlässige OEM/ODM-Dienstleistungen. Wir können Ventile an bestimmte Standards (WRAS, UL/FM usw.), Materialien und Betätigungsanforderungen (elektrisch, pneumatisch) anpassen.
Globale Projekterfahrung: Unsere Ventile, insbesondere in großen Durchmessern, werden erfolgreich an internationale Infrastrukturprojekte geliefert, unterstützt von erfahrenen technischen und kaufmännischen Teams.
Kommunale Trinkwasserübertragungs- und -verteilungsnetze
Große Abwasser- und Kläranlagen
Kühlwassereinlass- und -auslassleitungen für Kraftwerke
Industrielle Kühlwasserkreisläufe (Stahl, Chemie, Petrochemie)
Bewässerungs- und Hochwasserschutzsysteme
Für technische Spezifikationen, projektspezifische technische Daten oder ein Angebot für Ihre Anwendung mit großem Durchmesser wenden Sie sich an Tianjin Worlds Valve Co., Ltd.
