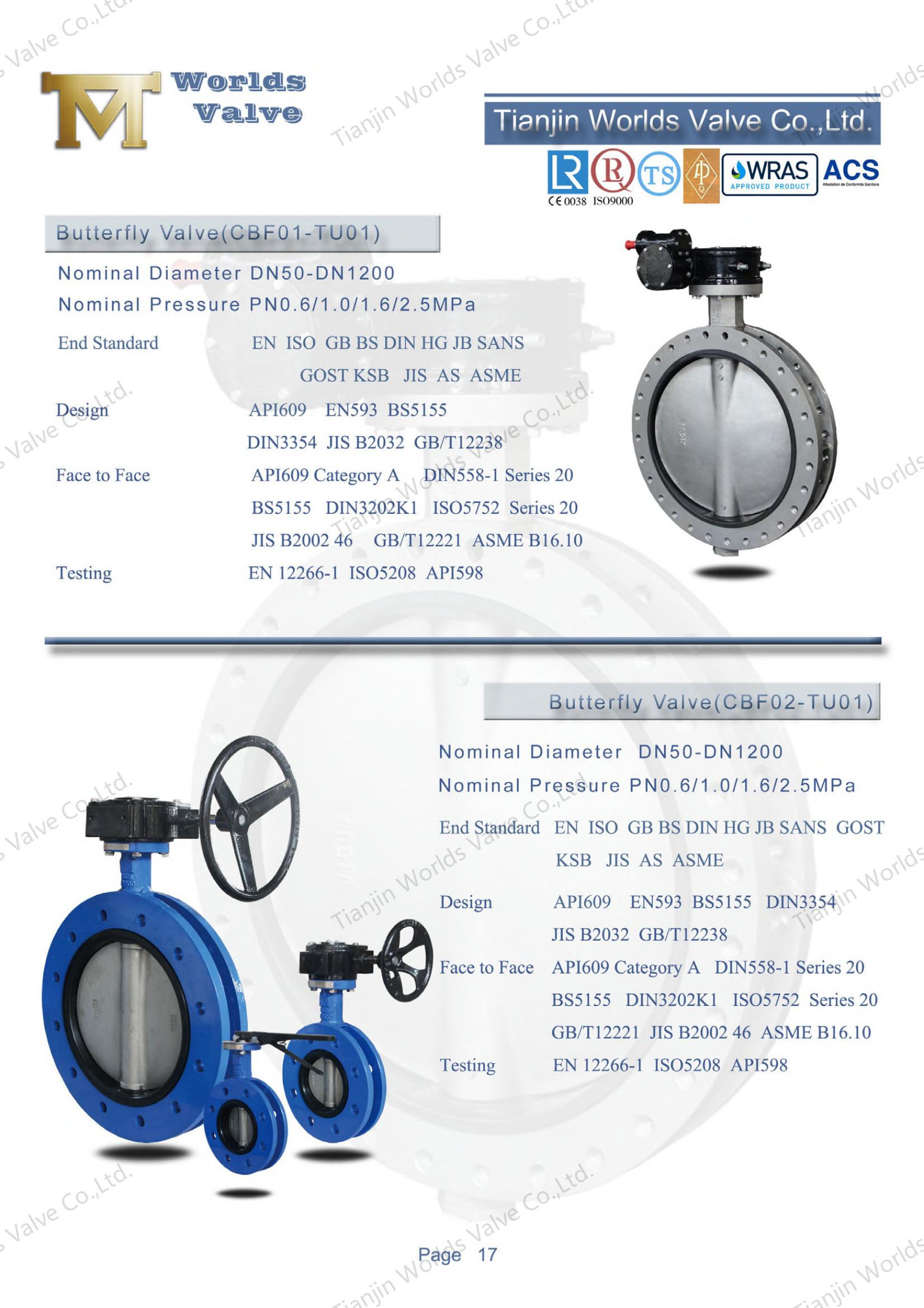

CBF01-TU01
OEM|ODM
| Menge: | |
|---|---|
-Aerodynamisches U-Profil minimiert den Druckabfall im Vergleich zu herkömmlichen Schmetterlingsventilen um 30% und optimiert die Durchflusseffizienz in Hochgeschwindigkeitssystemen.
- Verbesserter Versiegelungskontakt mit EPDM/FKM-Sitzen sorgt für die Schließung von Blasen.
2. Hochleistungs-Zahnradbetreiber
-Der Präzisionsmotor-Wurmgetriebe reduziert das Betriebsdrehmoment um 40%und ermöglicht eine reibungslose Einstellung auch unter 16-bar-Drücken (PN16).
3.. Korrosionsbeständige Konstruktion
- Körper: duktiles Eisen mit Epoxidbeschichtung zum Korrosionsschutz in Meerwasser oder chemischer Exposition.
-Scheibe: 316L Edelstahl U-förmige Scheibe mit PTFE-beschichteten Lagern für reibungslose Rotation.
4. Multi-Standard-Einhaltung
- Treffen Sie API 609 (Dreifach -Offset -Designprinzipien), ISO 5752 (Flanschabmessungen) und WRAS (Trinkwassergenehmigung).
1. Fachwissen in OEM/ODM -Diensten
Als vertrauenswürdig ISO 9001 zertifizierter HerstellerWir sind spezialisiert auf benutzerdefinierte OEM/ODM -Designs und stellen sicher, dass die Ventile Ihre genauen Spezifikationen erfüllen und gleichzeitig globale Zertifizierungen einhalten.
2. Wartungseinsparungen
- Austauschbarer Gummiauskleidungen erweitern die Serviceintervalle um 3x gegenüber herkömmlichen Designs.
3. Global Compliance
- Vorzertifiziert für EU-, Großbritannien- und asiatische Märkte.
4. Anpassung
- Optionale Getriebepositionsindikatoren, Verriegelungsgeräte oder erweiterte Stiele.
Größe | DN32-DN600 | DN650-DN2000 |
Arbeitsdruck | 16BAR | 10 Bar |
Hülse | 24 bar | 15 bar |
Siegel | 18 Bar | 11BAR |
Betriebstemperatur | -20 ℃ ~+120 ℃ | |
Betriebsumgebung | Ballast- und Bilge -System Chemische Verarbeitung Entsalzungsanlagen Bohrungen Trinkwasser Trockenpulver Essen und Getränk Gasanlagen Havc Bergbau Papierindustrie Sandhandhabung Meerwasser Zuckerindustrie Technische Wasseraufbereitung von Thermo Abwasser | |
Fahren Verfahren | Hand Hebel Wurmausrüstung Elektrisch Pneumatisch | |
Name | Material |
Körper | Gusseisen Duktiles Eisen Kohlenstoffstahl Edelstahl Al-Bronze |
Scheibe | Duktiles Eisen Edelstahl aus Kohlenstoffstahl Al-Bronze |
Welle | Edelstahl Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe teflon hepdm Neopren Hypalon -Naturkautschuk |
Designstandard | EN 593, MSS SP67 API 609 BS5155 |
Inspektion & Test | API 598 ISO 5208 EN 12266 |
Endstandard | Ansi B16.1 Cl. 125lB & B16.5 Cl. 150 lb Als 2129 Tabelle D & E BS 10 TABELLE D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb Awwa C207 SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
Von Angesicht zu Angesicht | ISO 5752, EN 558, MSS SP67 und API 609 DIN3202 |
Top Flansch | ISO 5211 (nach den Bedürfnissen des Kunden) |
Quell -CE- und ISO 9001 -zertifizierte Edelstahl -Usektions -Schmetterlingsventile eines führenden chinesischen Herstellers - Tianjin Worlds Valve Co., Ltd. Wettbewerbsfähige Preise, schnelle Lieferung -Fordern Sie ein Angebot an Heute!
