CBF02-TU03
OEM | ODM | WDS
| Menge: | |
|---|---|

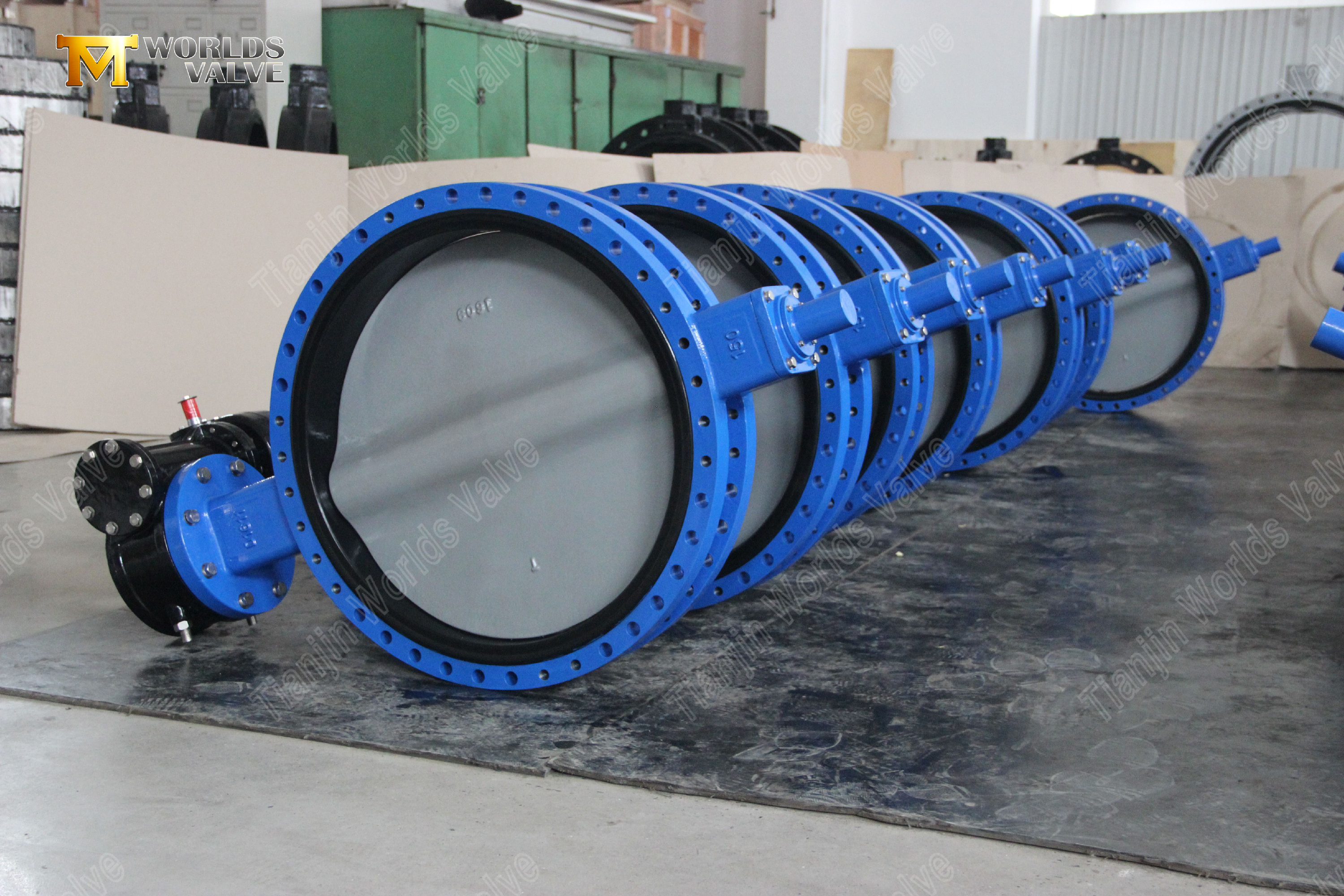

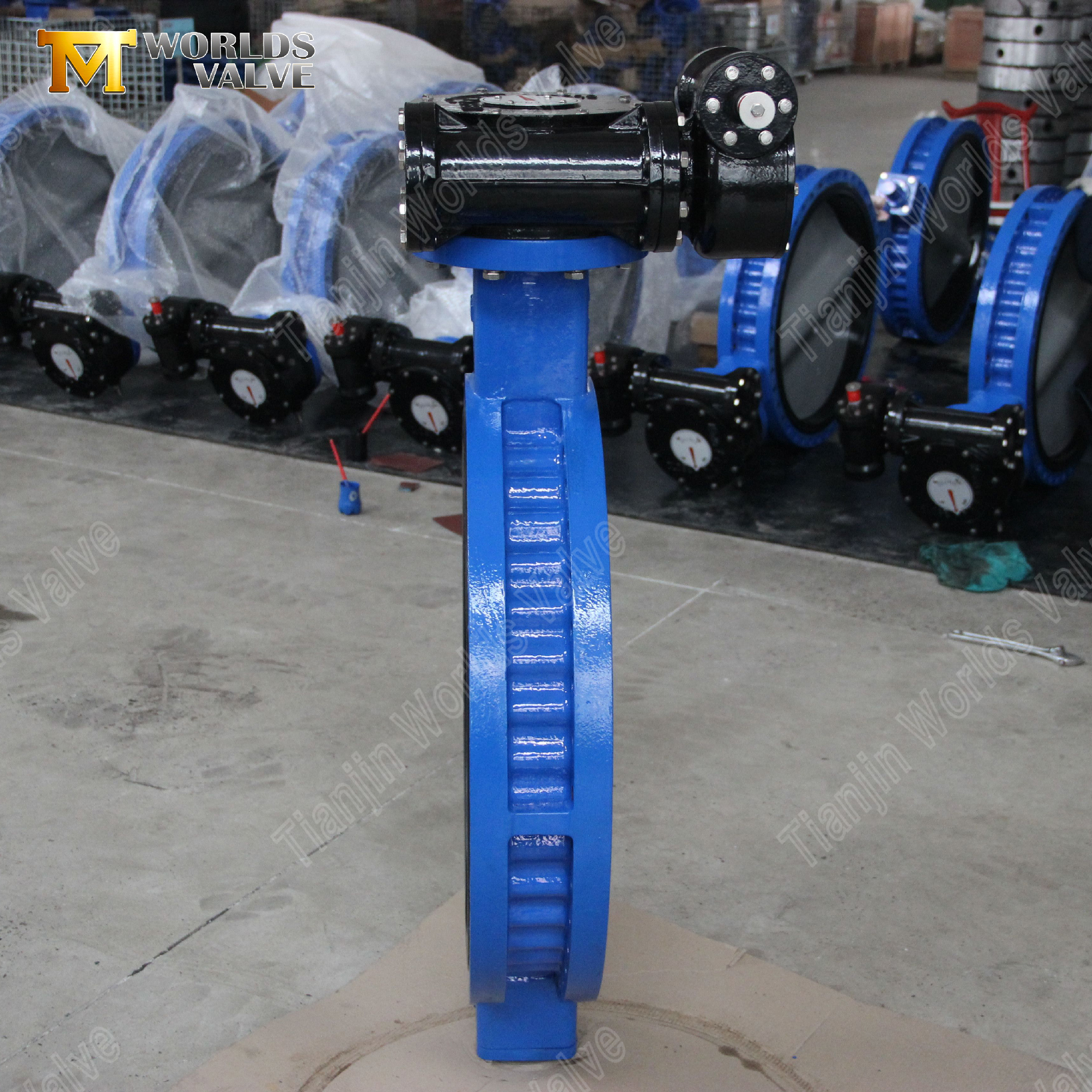

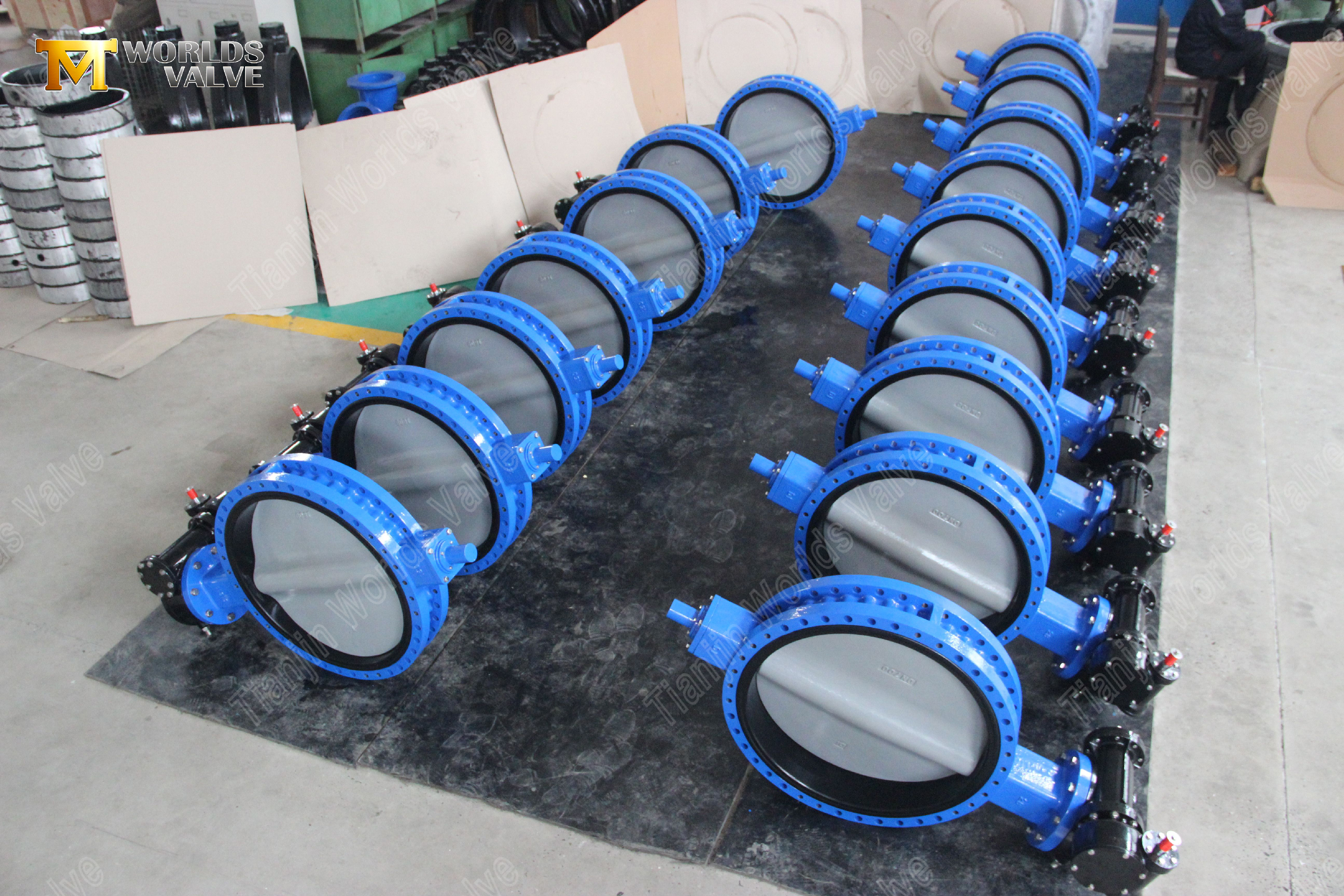

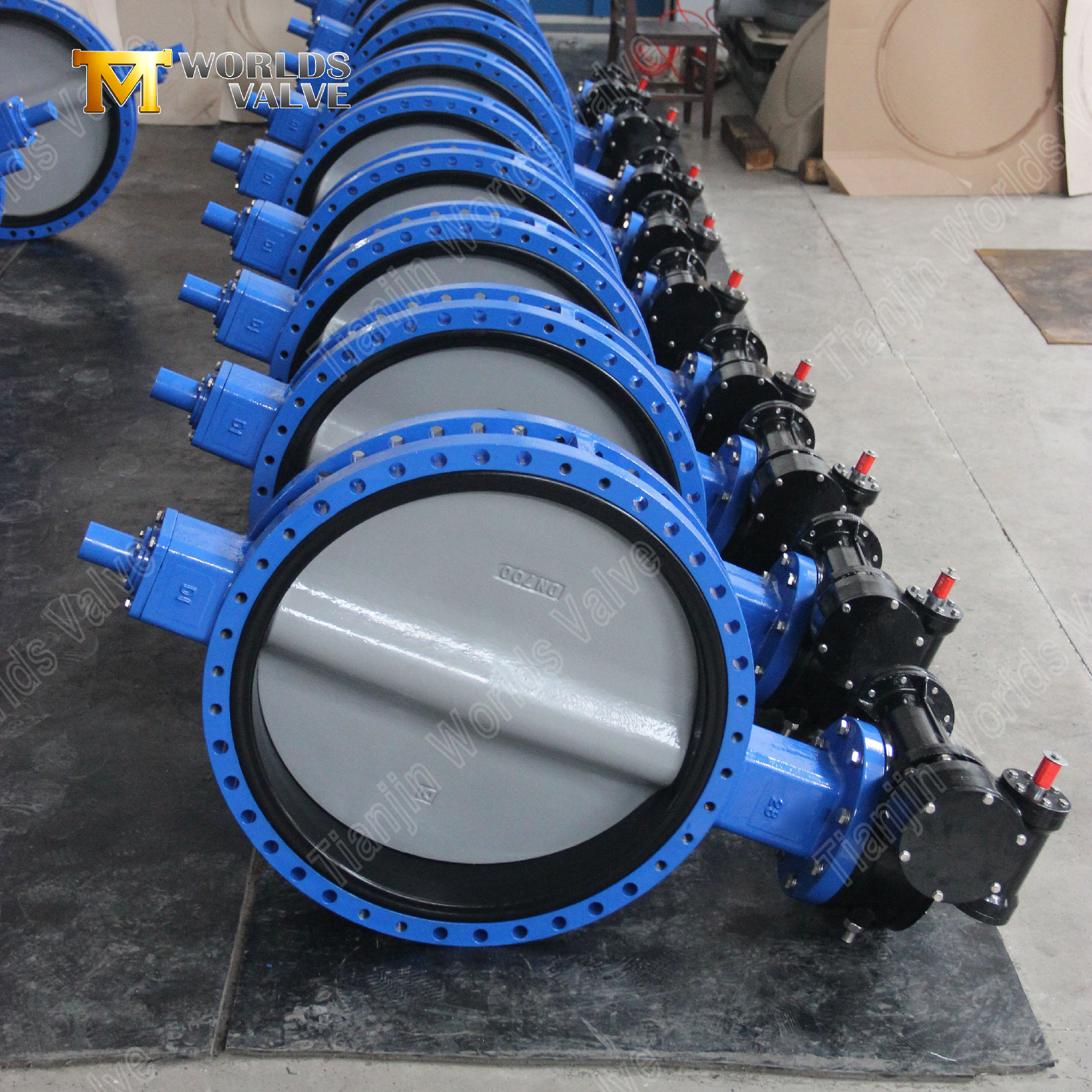

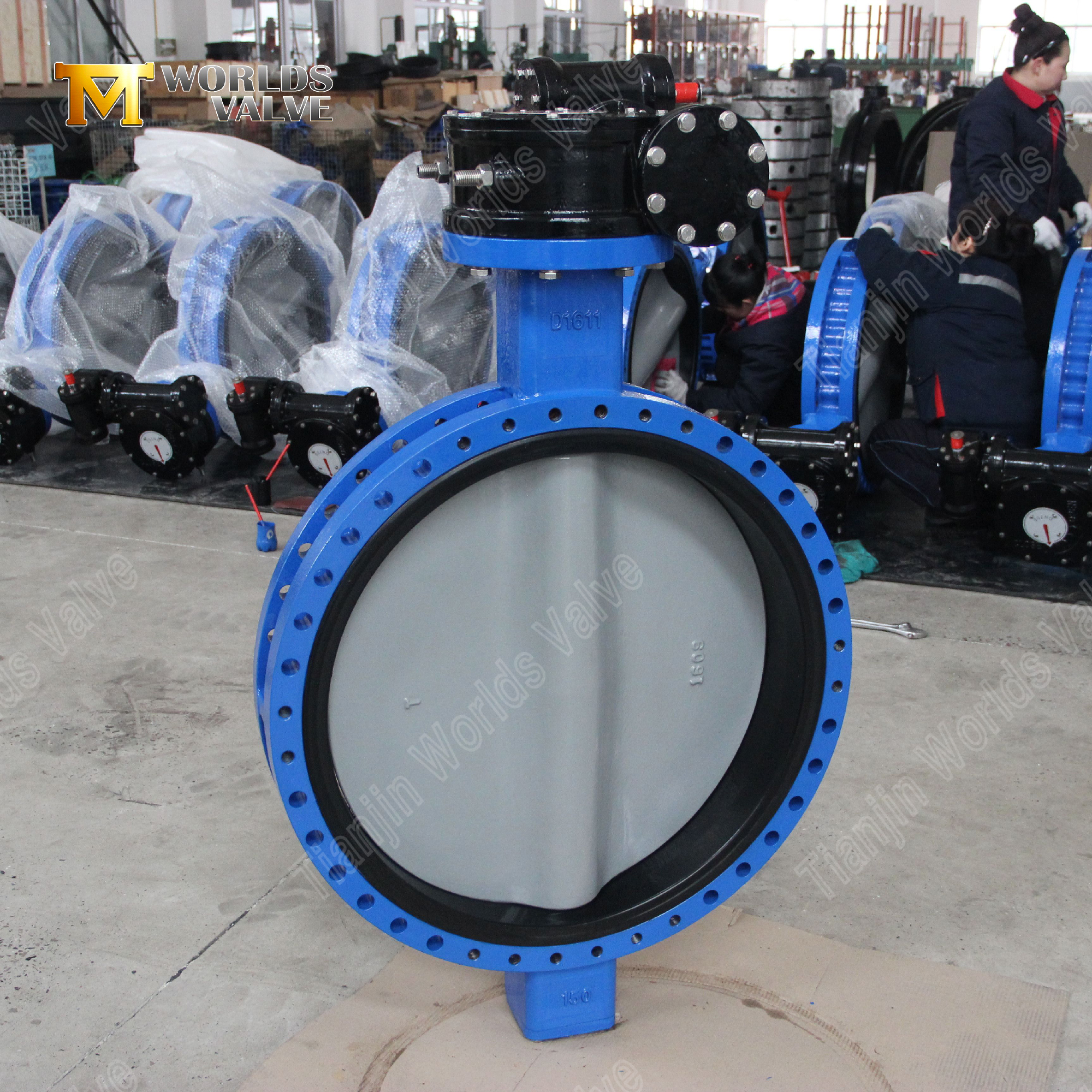

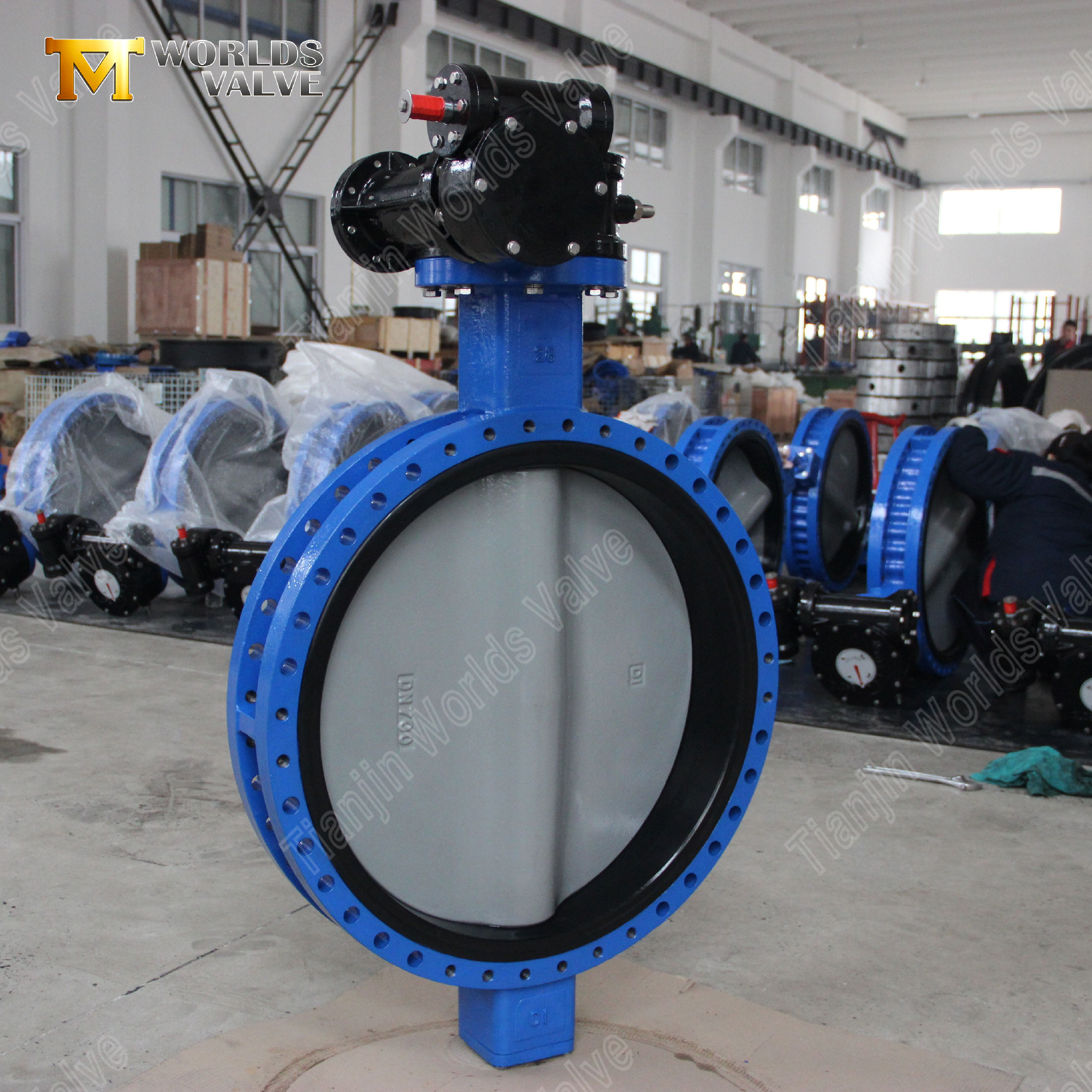

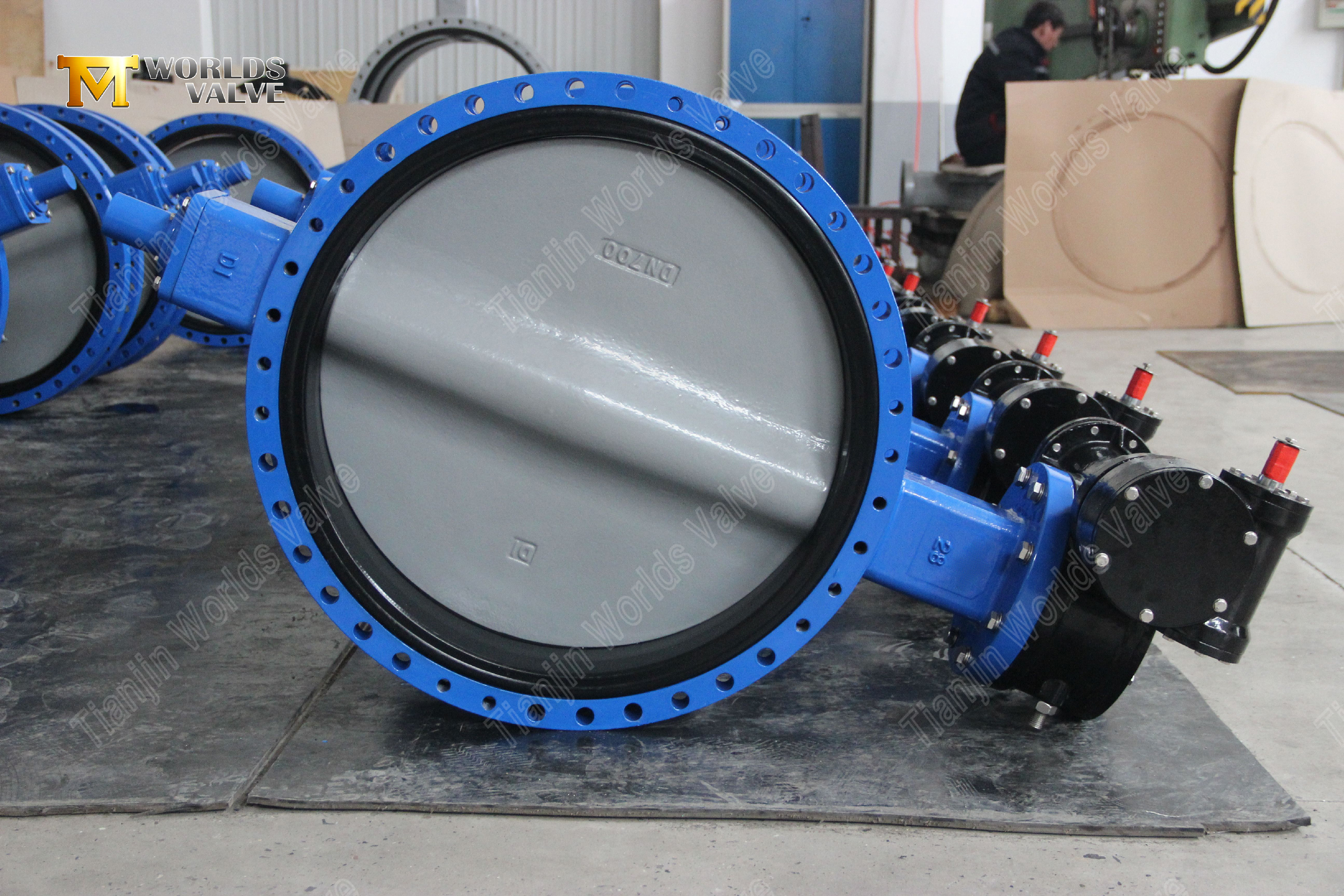

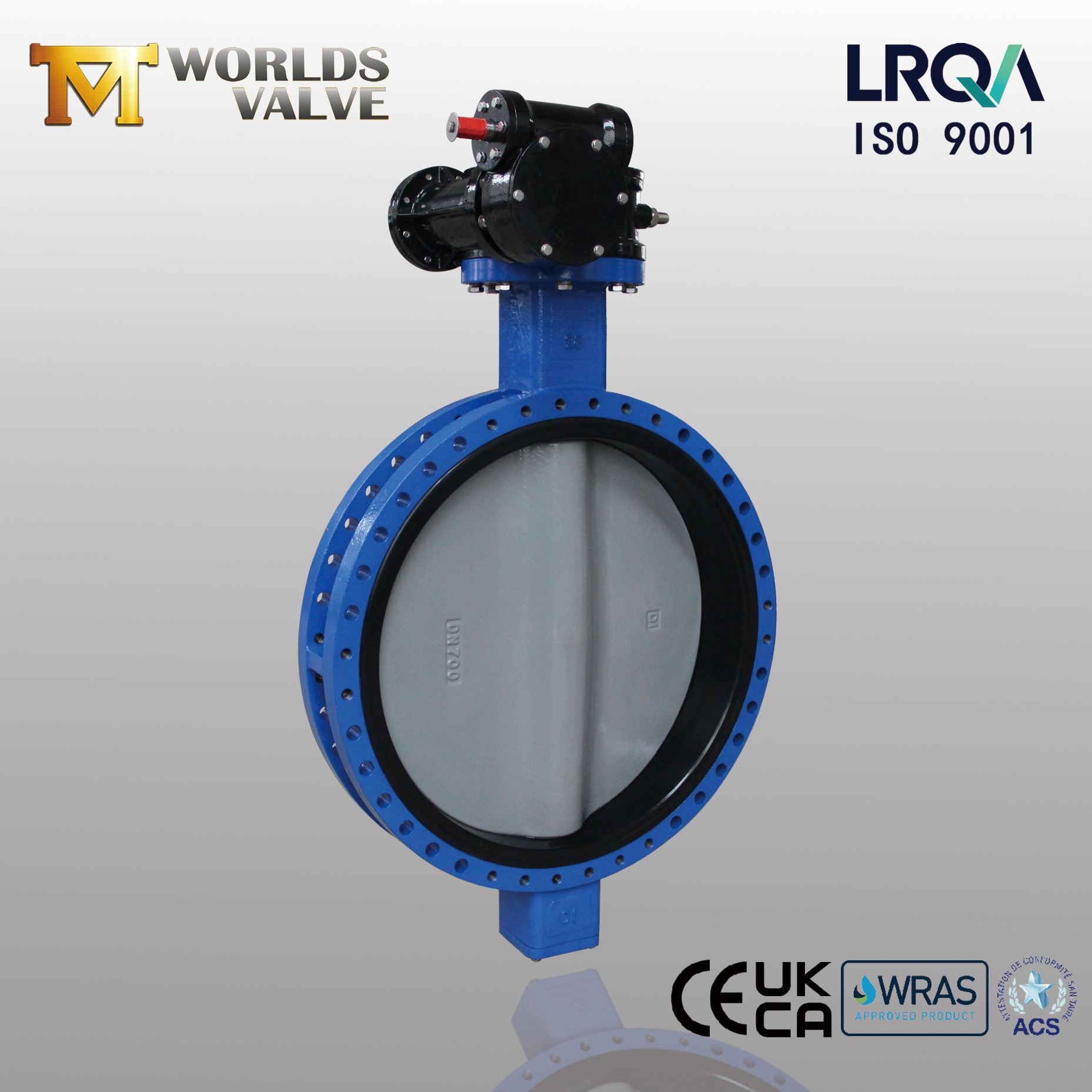

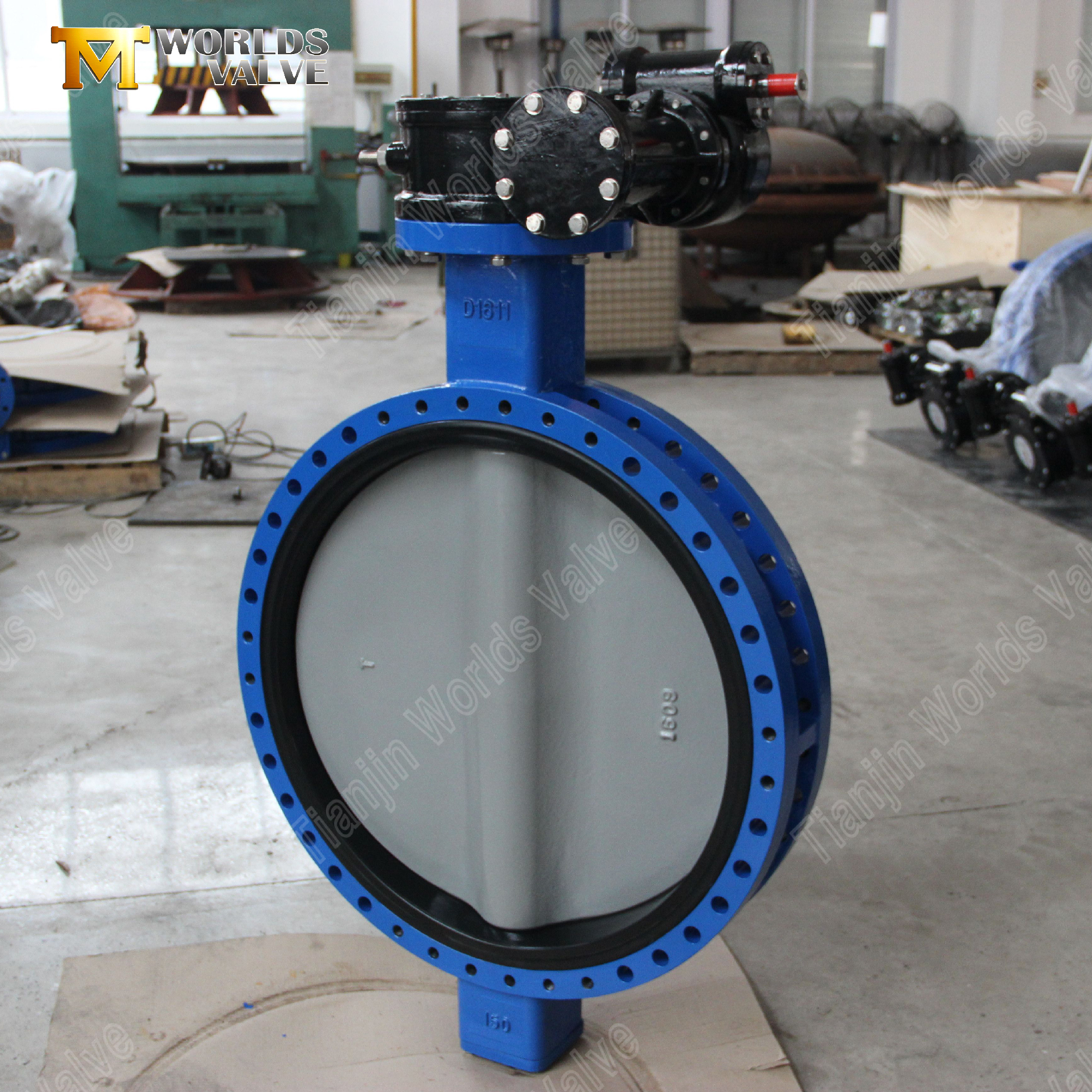

Getriebebetriebene U-Flansch-Absperrklappe mit nylonbeschichteter Scheibe
Tianjin Worlds Valve Co., Ltd. – Entwickelt für effizienten Durchfluss und dauerhafte Leistung
CBF02-TU03-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Hydrodynamische U-förmige Scheibe für maximale Durchflusseffizienz
Reduzierter Energieverbrauch: Das patentierte U-förmige (oder doppelt versetzte) Scheibenprofil wurde entwickelt, um den Flüssigkeitsfluss zu optimieren und Turbulenzen und Druckabfall im Vergleich zu herkömmlichen Scheibenkonstruktionen um bis zu 25 % zu reduzieren. Dies führt direkt zu geringeren Pumpenergiekosten über die gesamte Lebensdauer des Ventils.
Kavitations- und Wasserschlagminderung: Die optimierte Scheibengeometrie fördert einen gleichmäßigeren Durchfluss und minimiert das Risiko von Kavitationsschäden und Druckstößen im Rohrleitungssystem.
2. Schützende Nylon-11-Scheibenbeschichtung für verbesserte Haltbarkeit
Korrosions- und Abriebschutz: Die Sphärogussscheibe ist mit einer elastischen, thermisch gebundenen Schicht aus Nylon 11 (Polyamid 11) beschichtet. Dadurch entsteht eine robuste, chemisch inerte Barriere, die vor Rost, Ablagerungen und Verschleiß durch Partikel im Wasser und milde Chemikalien schützt.
Antihaftbeschichtete Oberfläche und einfache Reinigung: Die glatte Nylonoberfläche widersteht Ablagerungen und biologischem Bewuchs, verhindert das Anhaften von Partikeln und vereinfacht Wartungsreinigungsverfahren.
3. Präziser Schneckengetriebebetrieb für mühelose Steuerung
Hoher mechanischer Vorteil: Der robuste Schneckengetriebeantrieb sorgt für eine erhebliche Drehmomentvervielfachung und ermöglicht so ein einfaches Öffnen und Schließen des Ventils auch bei höheren Differenzdrücken mit minimalem Handradaufwand.
Genaue Positionierung und Stabilität: Der selbsthemmende Getriebemechanismus ermöglicht eine präzise Durchflussmodulation und hält die Scheibe sicher in jeder eingestellten Position (von 0 bis 90 Grad), ohne zu kriechen.
4. Robuster Flanschkörper für eine sichere, leckagefreie Verbindung
Zuverlässige Pipeline-Integration: The flanged ends (compliant with ANSI B16.5 or EN 1092-1 standards) ensure a strong, bolt-to-bolt connection that is ideal for mainline services, handling system stress effectively, and facilitating easier gasket alignment for a bubble-tight seal.
Hochdruckintegrität: Die Flanschkonstruktion bietet eine hervorragende strukturelle Festigkeit und ist für die Druckklassen PN16/PN25 geeignet.

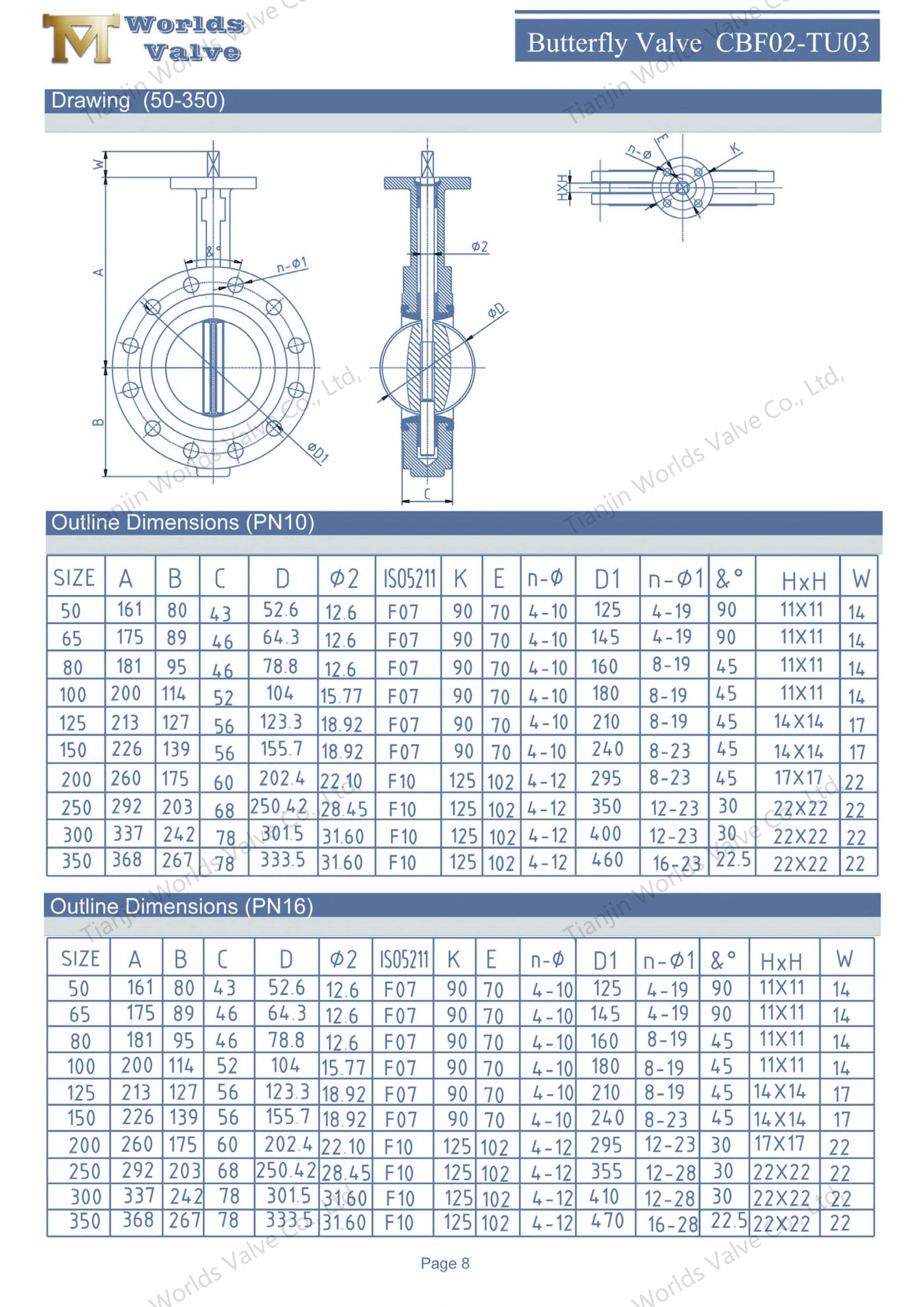

Parameter | Spezifikation |
Modell | CBF02-TU03 |
Größen | DN50-DN1400 |
Druckklasse | PN10/16 |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Körper | Sphäroguss |
Scheibe | DI |
Seat | EPDM |
Stamm | SS420 |
Energiesparendes Design: Die U-förmige Scheibe reduziert direkt die Betriebskosten des Systems, indem sie den Pumpendruckverlust minimiert.
Langfristiger Korrosionsschutz: Die Nylon-11-Beschichtung verlängert die Lebensdauer von Scheiben und Ventilen bei korrosiven oder verkalkenden Wasserbedingungen zu einem Bruchteil der Kosten von Edelstahl.
Überlegene manuelle Steuerung: Der Getriebeantrieb gewährleistet eine einfache, präzise und stabile Ventilpositionierung für alle Bediener.
Robuste und auslaufsichere Verbindung: Der Flanschkörper bietet die zuverlässigste und wartungsfreundlichste Verbindung für kritische Anwendungen.
Zertifizierte Qualität und maßgeschneiderter Support: Unterstützt durch internationale Zertifizierungen und verfügbar für OEM-Anpassungen, einschließlich spezifischer Übersetzungsverhältnisse, Beschichtungsfarben und Flanschstandards.
Dieses Ventil wurde für Systeme entwickelt, bei denen Durchflusseffizienz, Haltbarkeit und zuverlässige manuelle Steuerung von entscheidender Bedeutung sind:
Wasser- und Abwasseraufbereitungsanlagen: Pumpenauslass, Filtereinlass/-auslass und Hauptverteilungsleitungen.
HVAC-Systeme: Primäre und sekundäre Kühl-/Heizwasserkreisläufe, Energieübertragungsstationen und Kühltürme.
Industrielles Kühl- und Prozesswasser: Großflächige Kühlwassernetze, Wärmetauscherversorgung.
Bewässerung und Wasserversorgung: Entladungs- und Hauptübertragungsleitungen der Pumpstation.
Allgemeine Industriedienstleistungen: Wo Energieeinsparungen und geringer Wartungsaufwand im Vordergrund stehen.
Diese Absperrklappe verfügt über eine hydrodynamische U-förmige Scheibe aus Sphäroguss mit einer schützenden Nylon 11-Beschichtung. Diese Kombination bietet die Festigkeit und Kosteneffizienz von Sphäroguss sowie eine verbesserte Korrosions- und Abriebfestigkeit und bietet eine zuverlässige und wirtschaftliche Lösung zur Durchflussregelung für Wasseraufbereitung, HVAC und allgemeine Industriesysteme.
