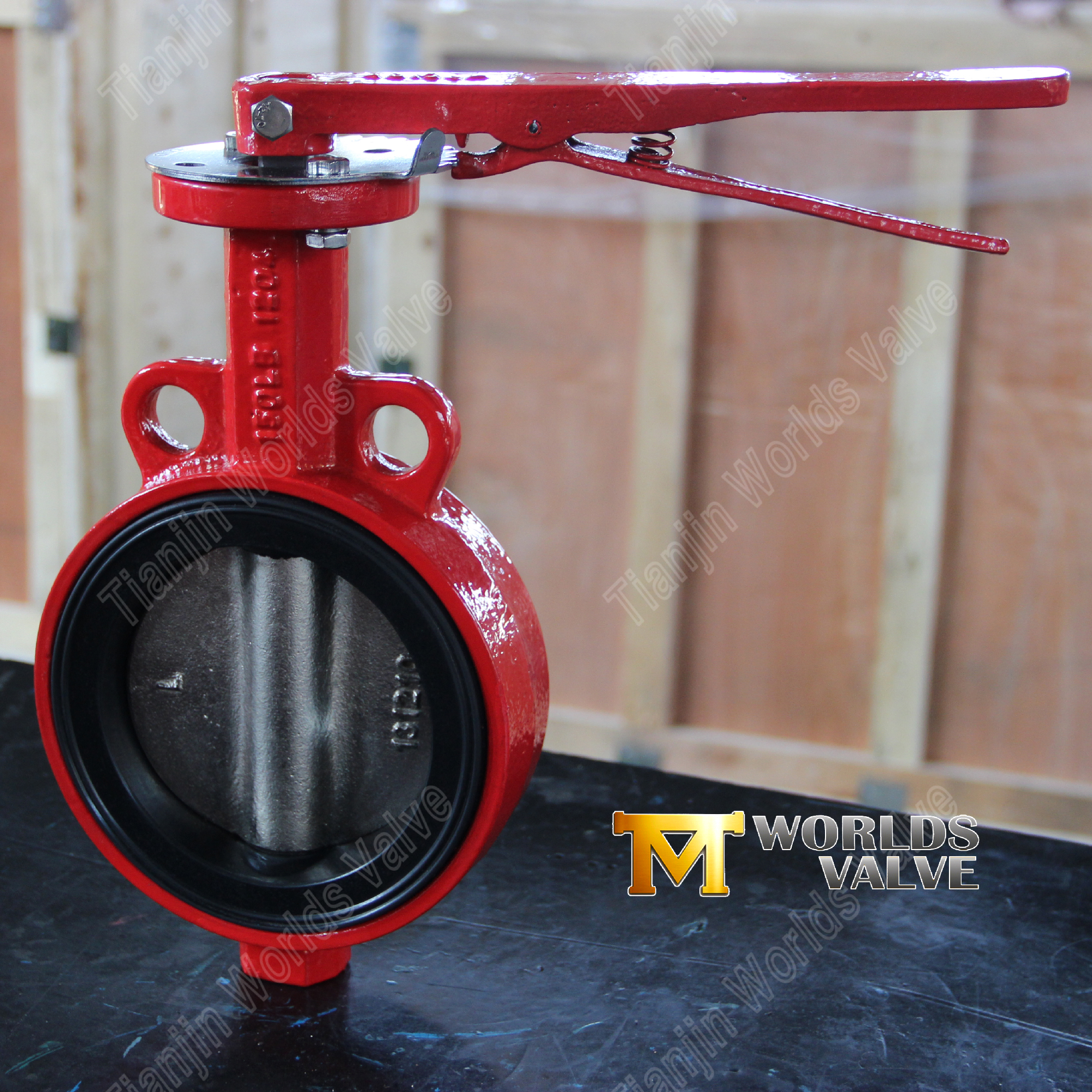

Handhebel-Absperrklappe in Zwischenflanschausführung | Manuelle Schnellbedienungslösung

Tianjin Worlds Valve Co., Ltd. präsentiert das Handhebel-Absperrklappenventil in Wafer-Bauweise, das für eine effiziente manuelle Durchflussregelung in der Wasseraufbereitung, HVAC und industriellen Anwendungen entwickelt wurde. Dieses Ventil zeichnet sich durch eine schnelle 90-Grad-Bedienung und ein kompaktes Wafer-Design aus und kombiniert einfache Bedienung mit platzsparender Installation. Die visuelle Positionsanzeige und der ergonomische Handhebel ermöglichen eine sofortige Durchflussregelung mit minimalem Aufwand und eignen sich daher ideal für Anwendungen, die häufige Einstellungen und zuverlässige Absperrung bei PN16-Drücken erfordern. Es ist nach den Standards ISO 9001, CE, UKCA und WRAS zertifiziert und bietet zuverlässige Leistung in verschiedenen Flüssigkeitshandhabungssystemen.

Modell:
CBF02-TA04
Produktmarke:
OEM|ODM

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

Einführung:

Handhebel-Absperrklappe in Zwischenflanschausführung | Manuelle Schnellbedienungslösung

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller

CBF02-TA04-Betriebs- und Wartungshandbuch HERUNTERLADEN

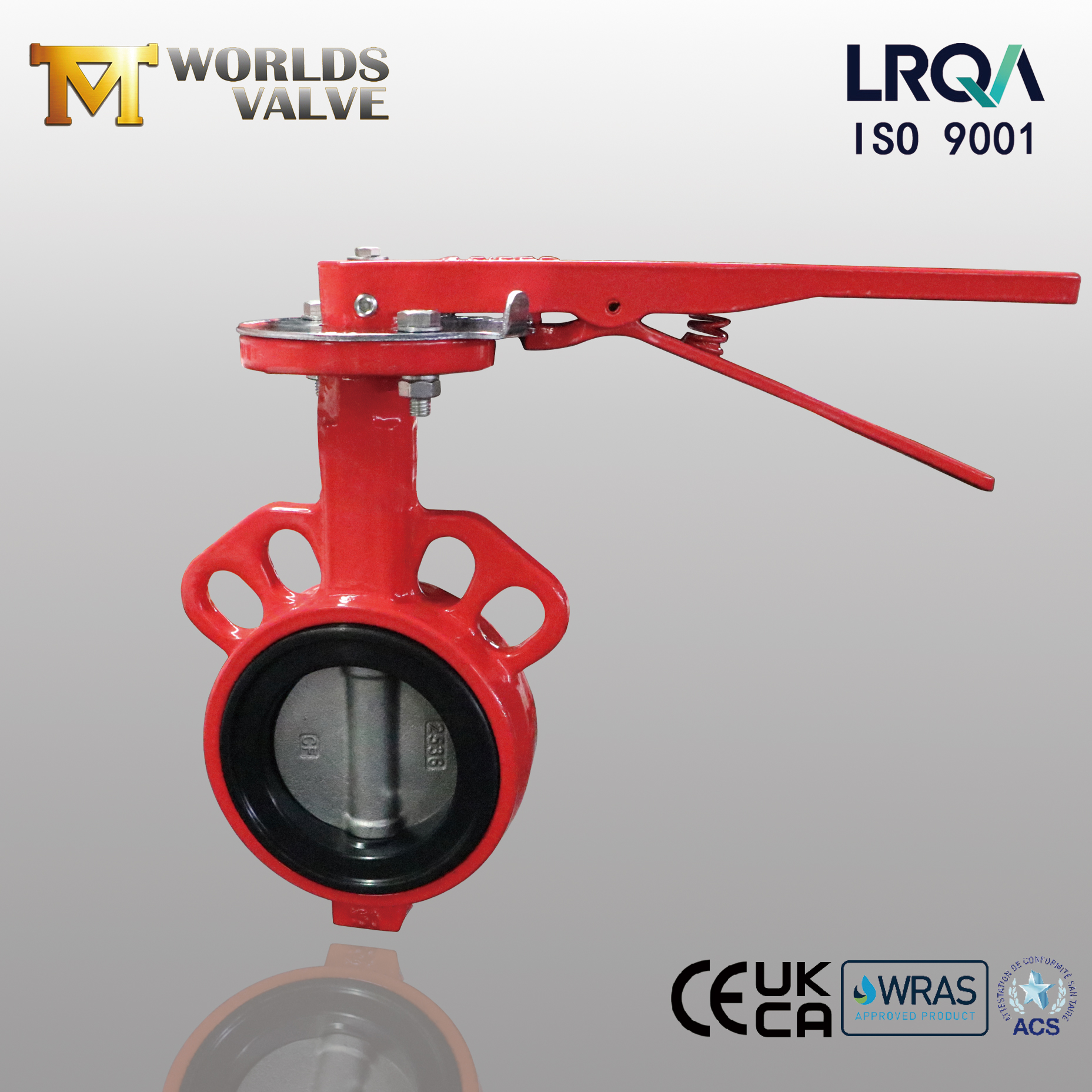

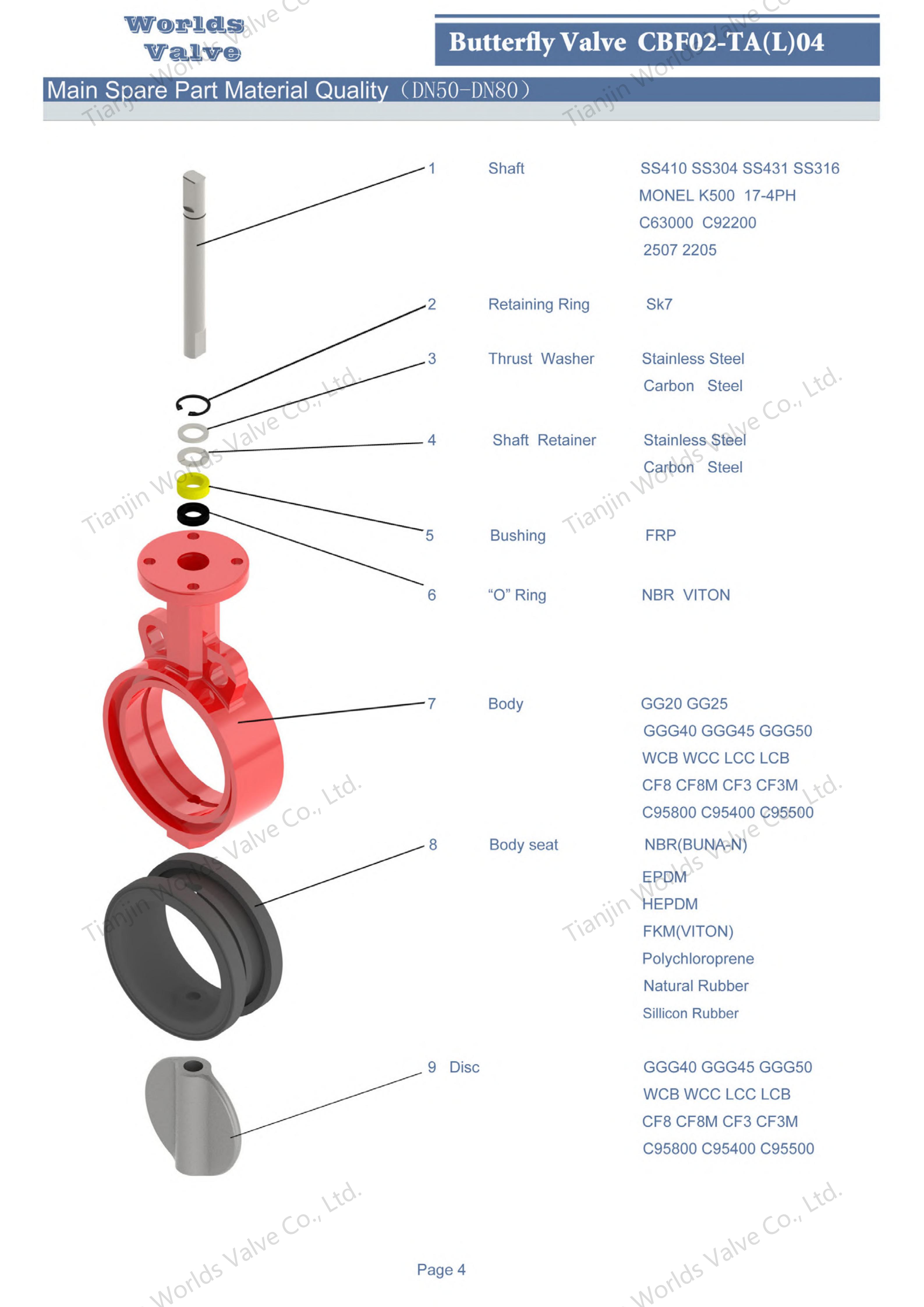

CBF02-TA04-Wafer-Absperrklappe mit Gummisitz und SS-Scheibe

Technische Merkmale und Vorteile:

1. Schnelle manuelle Bedienung

90-Grad-Schnellbedienung: Der Hebel ermöglicht ein schnelles Öffnen/Schließen mit einer einfachen Vierteldrehung
Positionsverriegelungsmechanismus: Integrierte Verriegelungslöcher sichern das Ventil in vollständig geöffneter oder geschlossener Position
Niedriges Betriebsdrehmoment: Optimiertes Scheibendesign reduziert die erforderliche Betätigungskraft um 30 %

2. Optimierung des Waferplatzes

Kompaktes Design: 40 % leichter und platzsparender als Laschenventile
Einfache Installation: Einfaches Einsetzen zwischen ANSI/DIN-Flanschen ohne zusätzliche Muttern oder Schrauben
Kosteneffizienz: Reduzierte Material- und Installationskosten ohne Kompromisse bei der Leistung

3. Zuverlässige Dichtungsleistung

Blasendichte Absperrung: EPDM/NBR-Sitze gewährleisten eine Leckagefreiheit gemäß den Normen EN 12266-1 Klasse A
Materialflexibilität: Mehrere Sitzoptionen für unterschiedliche Medien- und Temperaturanforderungen verfügbar
Dauerhafte Abdichtung: Elastische Sitze bewahren ihre Integrität über mehr als 50.000 Betriebszyklen hinweg

4. Robuste Konstruktion

Körpermaterial: Sphäroguss mit Epoxidbeschichtung zum Korrosionsschutz
Disc-Optionen: Sphäroguss, 304SS oder 316SS, je nach Anwendungsbedarf
Vorbau-Design: Edelstahlstiel mit Ausblasschutz

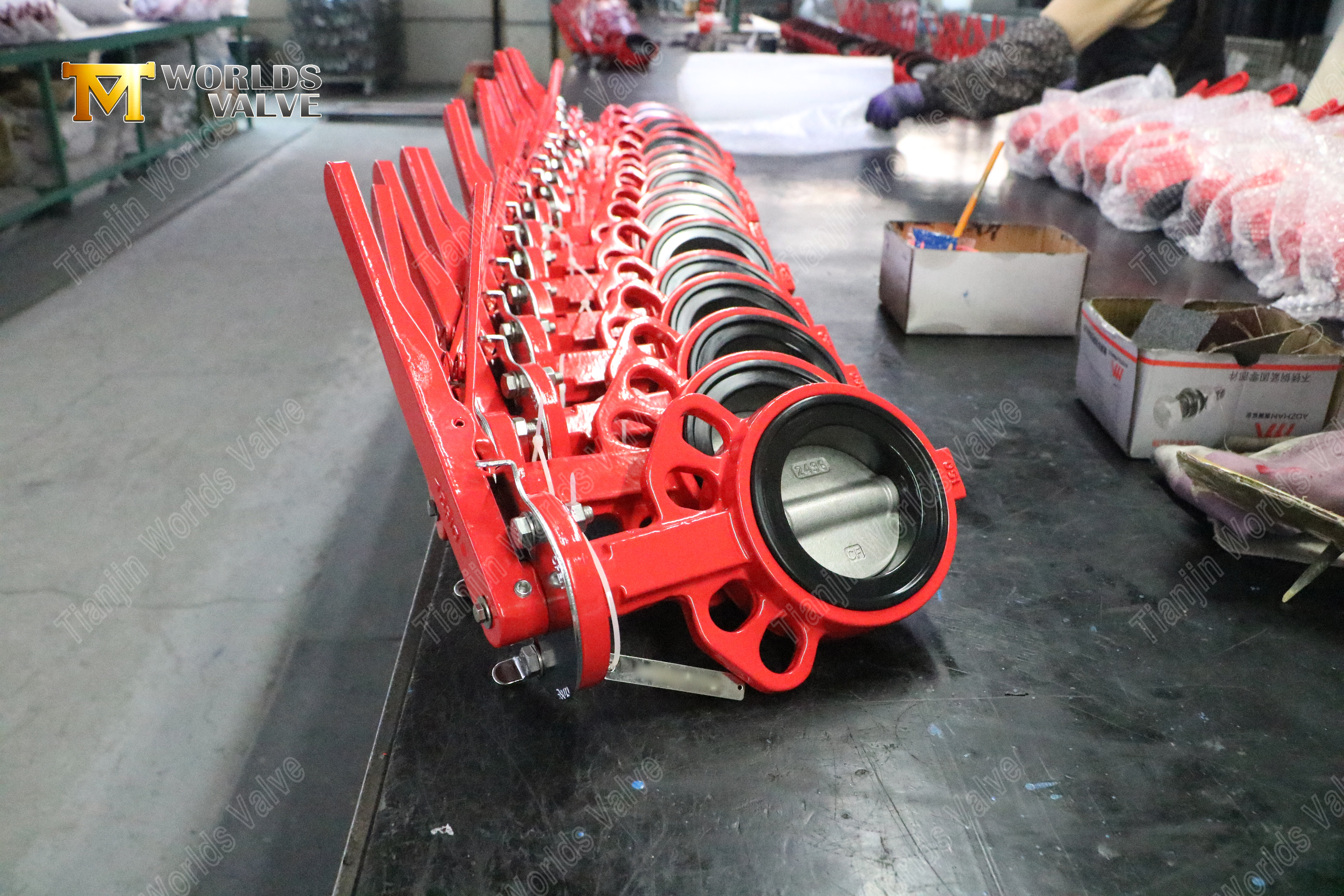

Handhebel-Wafer-Absperrklappe, manuelle Schnellbedienungslösung (6)

Standard:

Parameter	Spezifikation
Modell	CBF02-TA04
Größen	DN50-DN1200
Druckklasse	PN6/10/16/150LB/JIS10K/AS "D"/ "E"
Design	EN593 BS5155 EN1092 ISO5211
Testen	ISO5208 EN12266-1
TOP-Flansch	ISO5211 (je nach Kundenwunsch)
Von Angesicht zu Angesicht	EN558-1 DIN3202 ISO5752 BS5155
Standard	ASME B16.34
Körper	Sphäroguss
Scheibe	CF8M
Seat	EPDM
Stamm	SS431

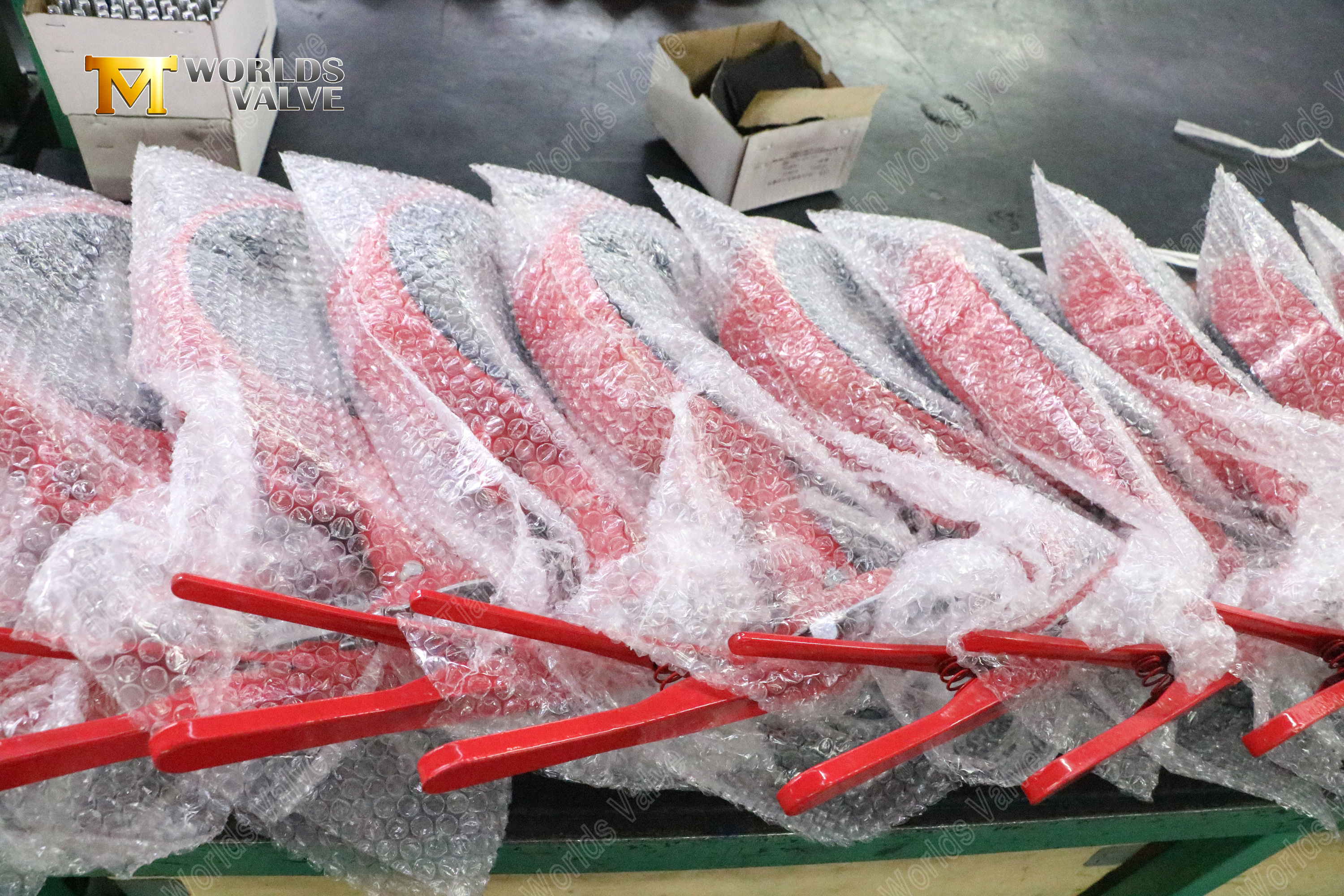

Handhebel-Absperrklappe in Zwischenflanschausführung, manuelle Schnellbedienungslösung (7)

Wettbewerbsvorteile

Schnelle Bedienung: Die 90-Grad-Hebelwirkung ermöglicht eine sofortige Durchflusskontrolle
Platzsparend: Das kompakte Wafer-Design optimiert die Installation auf engstem Raum
Kostengünstig: Bietet zuverlässige Leistung zu wettbewerbsfähigen Preisen
Geringer Wartungsaufwand: Robuste Konstruktion und hochwertige Materialien minimieren den Wartungsaufwand
Globale Compliance: CE-, UKCA- und WRAS-Zertifizierungen sorgen für internationale Akzeptanz
Visuelle Anzeige: Übersichtliche Positionsanzeige für Betriebssicherheit und Komfort

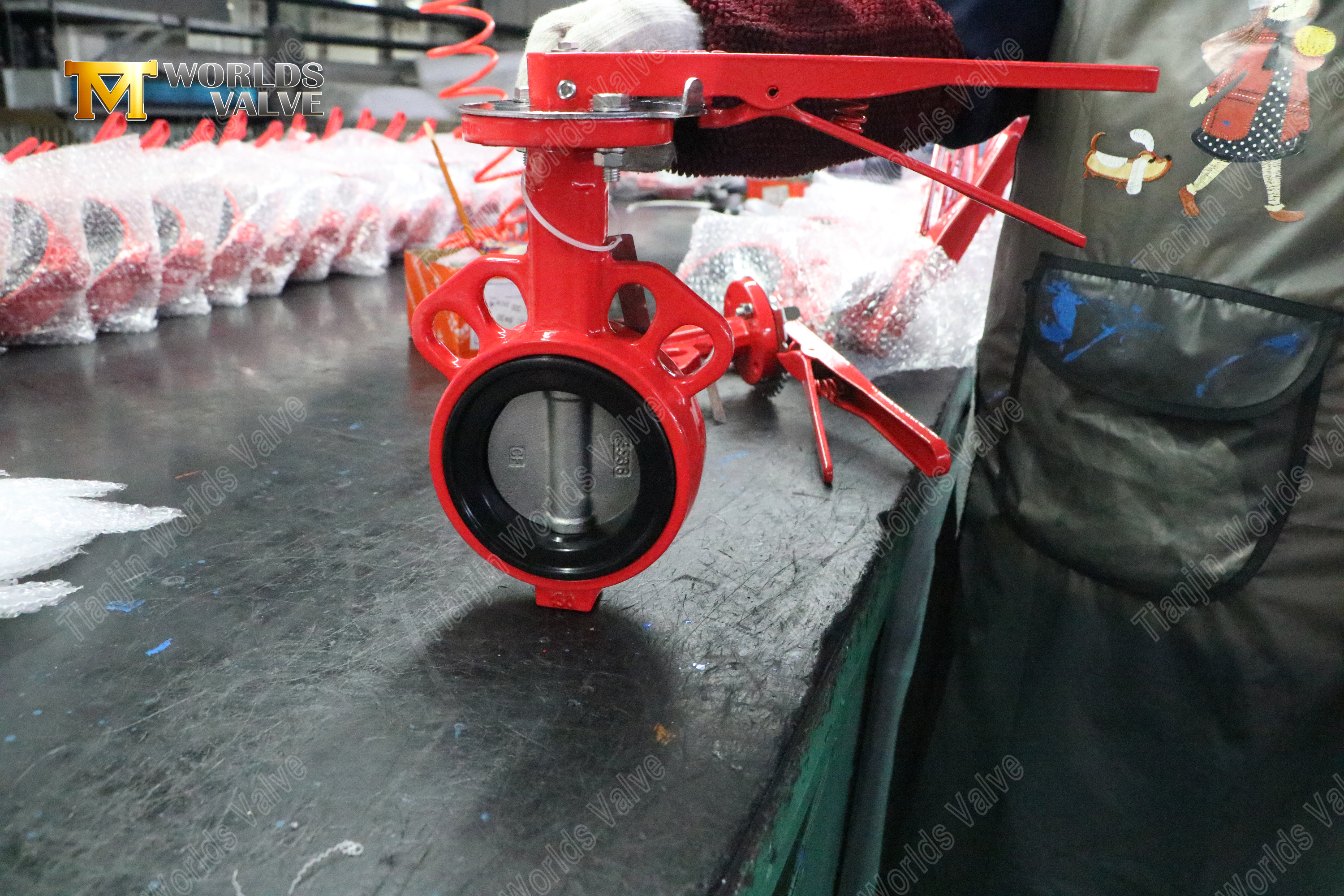

Handhebel-Wafer-Absperrklappe, manuelle Schnellbedienungslösung (8)

Branchenanwendungen:

Wasseraufbereitungsanlagen: Pumpensteuerung, Filtersysteme und Chemikaliendosierung
HVAC-Systeme: Kühlwasserkreisläufe, Kühltürme und Lüftungsgeräte
Industrielle Verarbeitung: Kühlwasserleitungen, Prozessflüssigkeitskontrolle und Versorgungsdienstleistungen
Gebäudedienstleistungen: Sanitärsysteme, Technikräume und Anlagenwartung
Bewässerungssysteme: Zonenkontrolle und Hauptleitungsmanagement in landwirtschaftlichen Anwendungen

Fazit:

Diese Handhebel-Absperrklappe in Wafer-Bauweise wurde für eine schnelle manuelle Bedienung und eine platzsparende Installation entwickelt und bietet zuverlässige Leistung für die Wasseraufbereitung, Heizungs-, Lüftungs- und Klimatechnik sowie Industrieanwendungen, die eine effiziente Durchflussregelung erfordern.
