CBF02-TA01
OEM | ODM | WDS
| Menge: | |
|---|---|

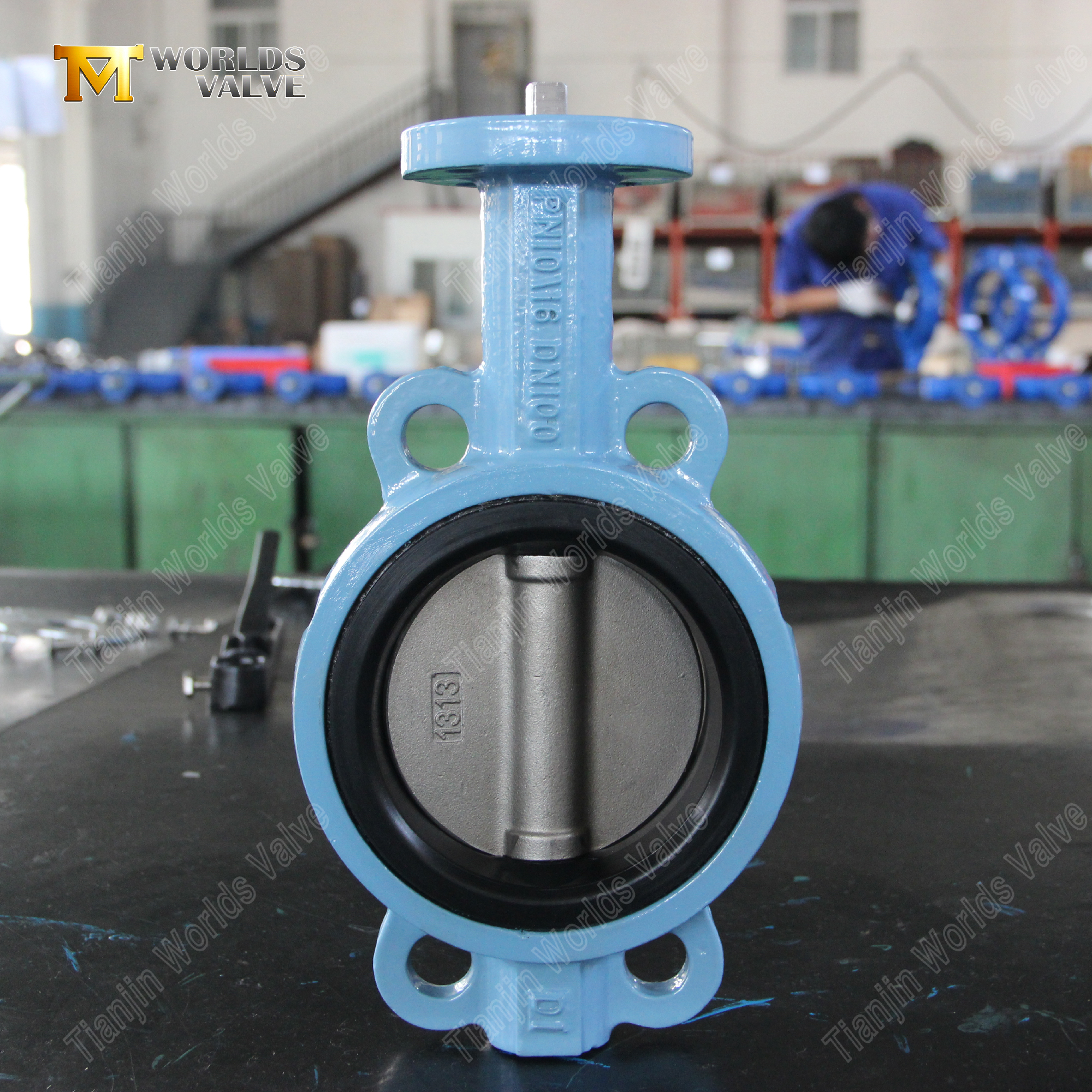

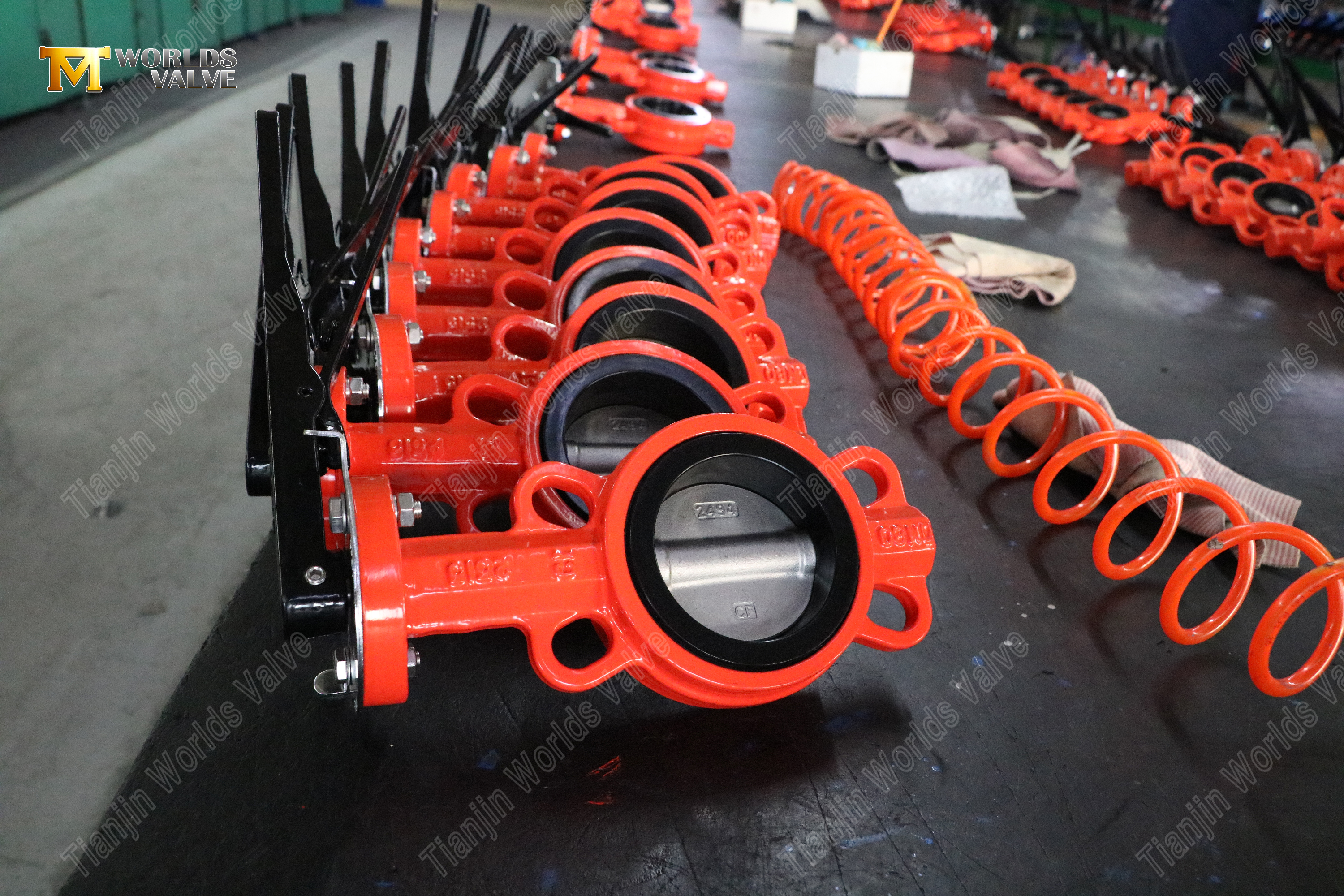

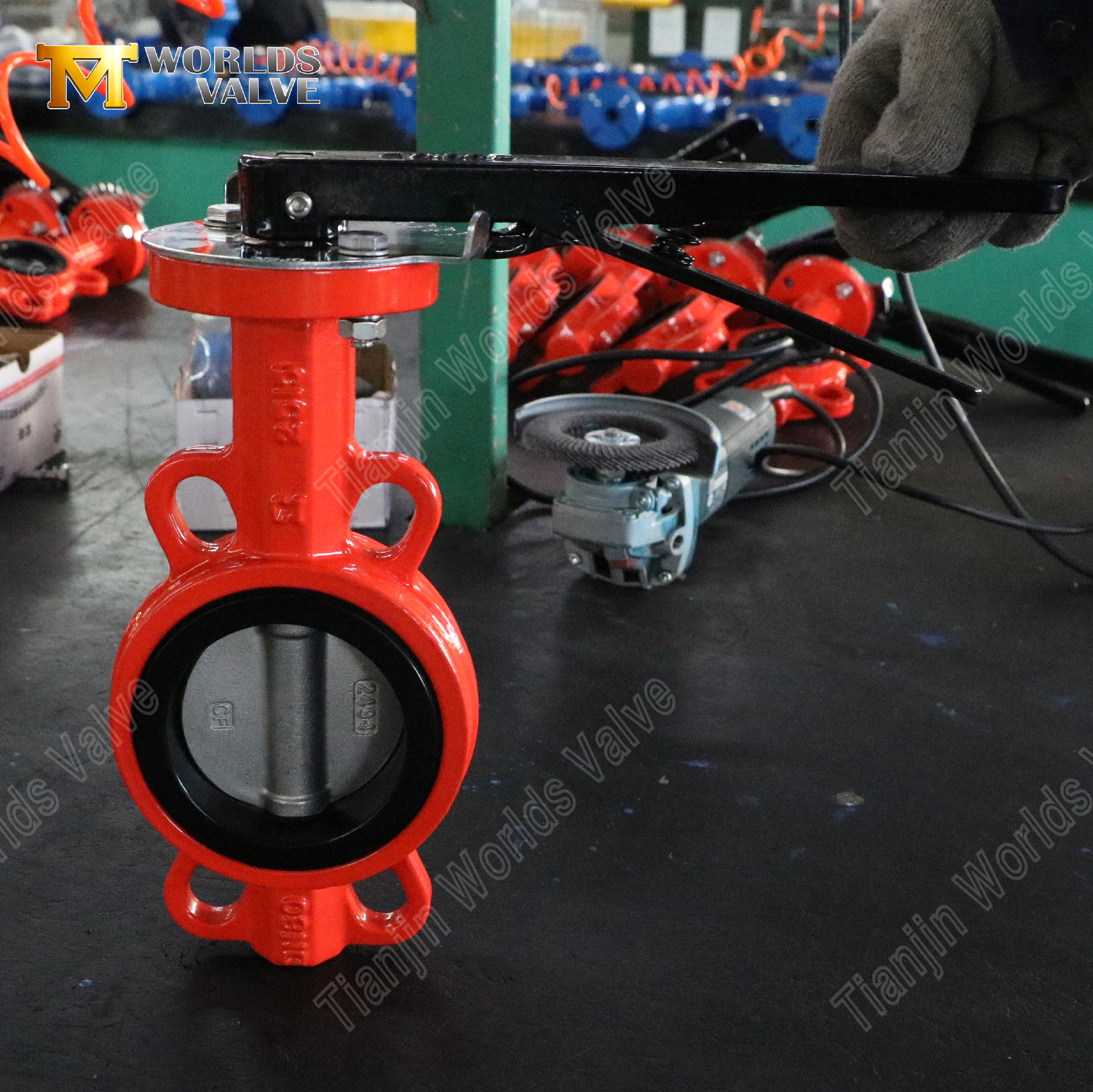

Harter Gummisitz und SS-Scheibenventil | Lieferant von Wafer-Absperrklappen
Tianjin Worlds Valve Co., Ltd. – ISO 9001-, CE- und UKCA-zertifizierter Hersteller
CBF02-TA01 Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Verstärkter EPDM-Sitz mit harter Rückenlehne
Verbesserte Sitzintegrität: Der Sitz verfügt über eine robuste, harte Trägerschicht, die eine Verformung unter Druck verhindert und so eine gleichmäßige blasendichte Abdichtung (EN 12266-1 Klasse A) gewährleistet und die Lebensdauer verlängert.
Hervorragende Dichtungsbeständigkeit: Die EPDM-Dichtfläche bietet eine hervorragende Elastizität für eine zuverlässige Absperrung gegen Wasser, Luft und viele milde Chemikalien.

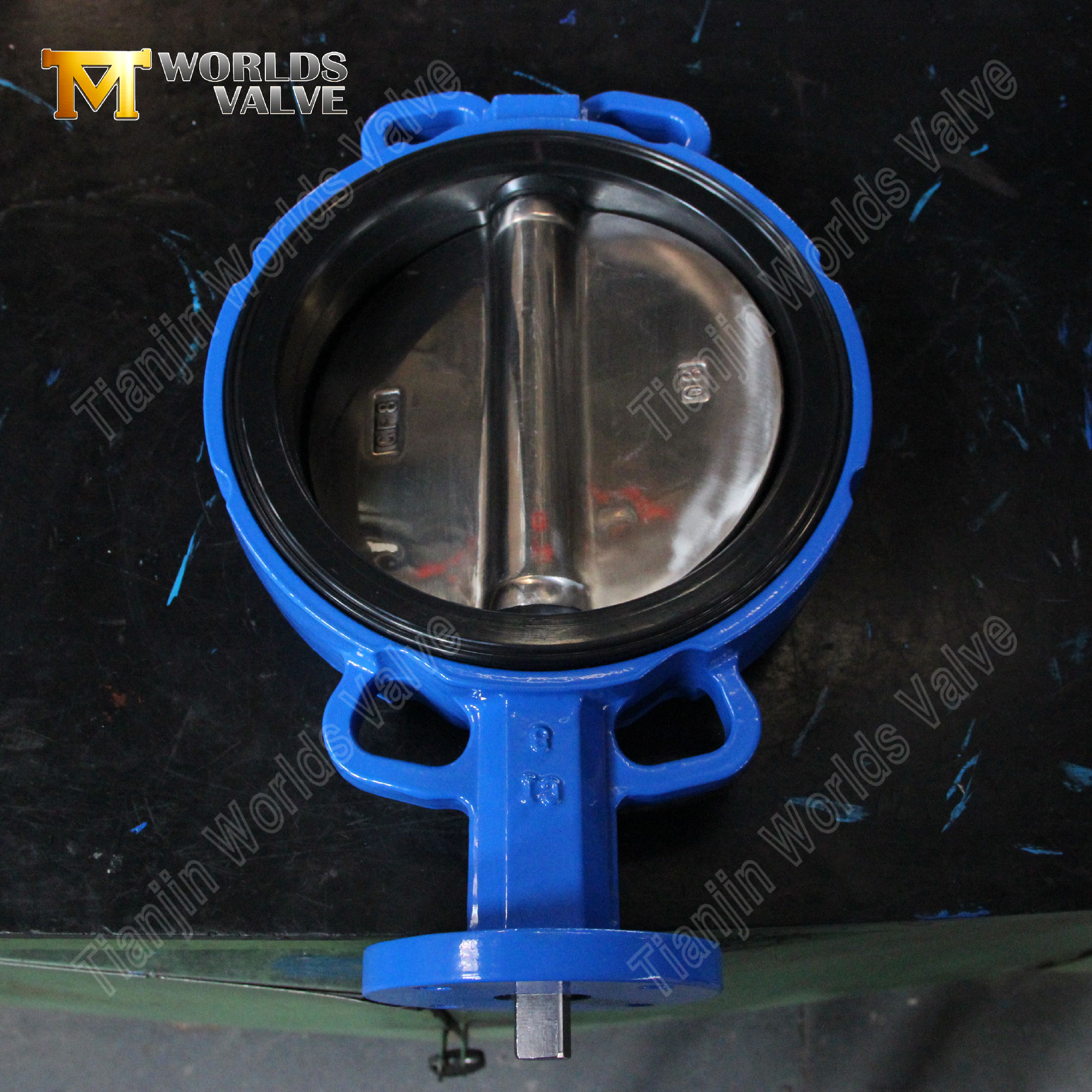

2. Edelstahlscheibe (SS) für Langlebigkeit
Korrosionsbeständiger Kern: Die CF8M-Scheibe (Edelstahl 316) bietet eine starke Beständigkeit gegen Rost und Korrosion und eignet sich daher für feuchte, wasserbasierte und leicht korrosive Umgebungen.
Langlebig und leicht: Bietet ein starkes, langlebiges Durchflusskontrollelement ohne das übermäßige Gewicht von Gusseisen.
3. Kompaktes und effizientes Wafer-Design
Platzsparende Installation: Der Wafer-Körper lässt sich schnell zwischen zwei Rohrleitungsflanschen installieren, wodurch im Vergleich zu Ventilen mit Laschenbauweise erheblich Platz und Gewicht eingespart werden.
Kostengünstige Lösung: Vereinfacht die Installation und reduziert die Gesamtprojektkosten für allgemeine Industrie- und Gebäudetechnikanwendungen.
4. Zuverlässige und einfache Bedienung

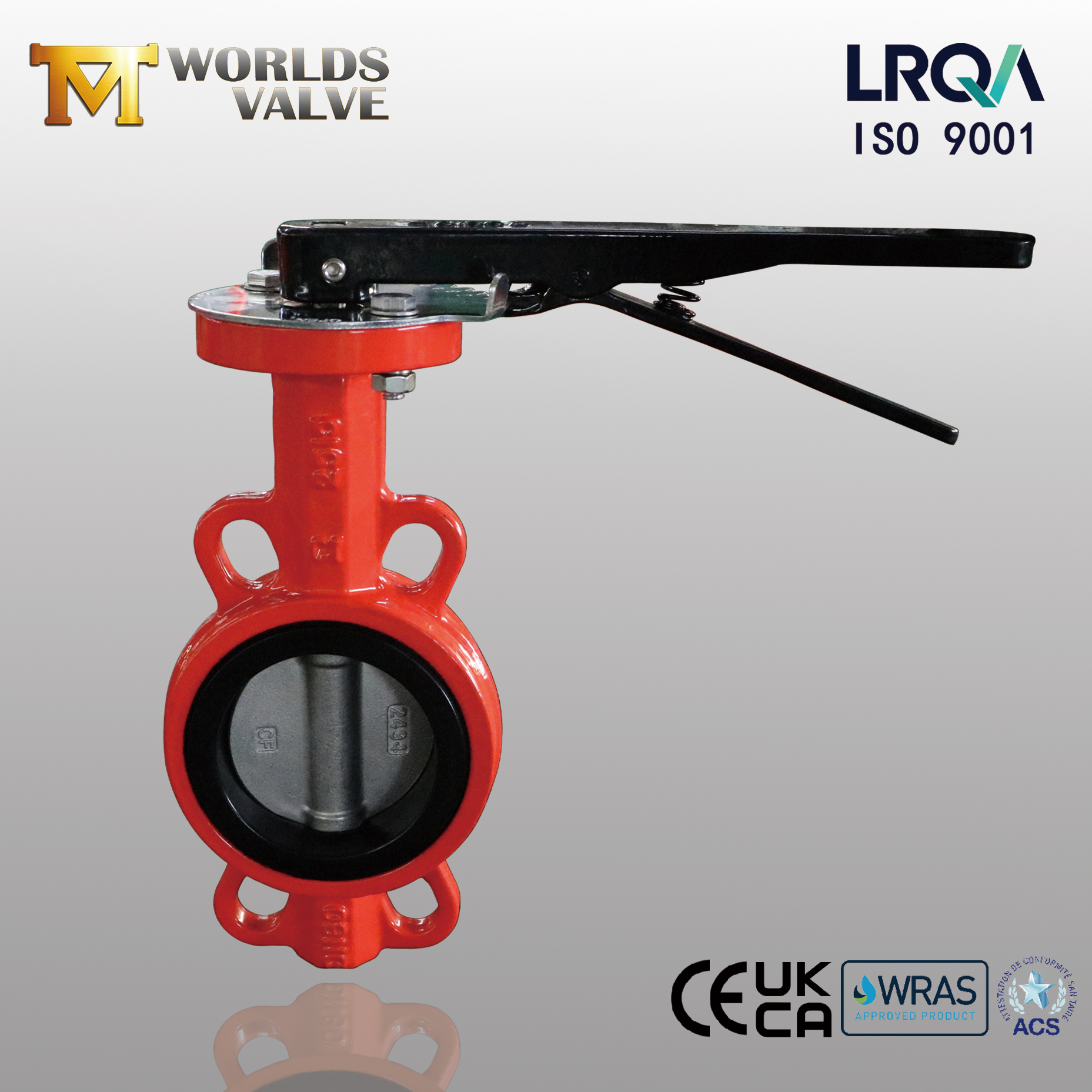

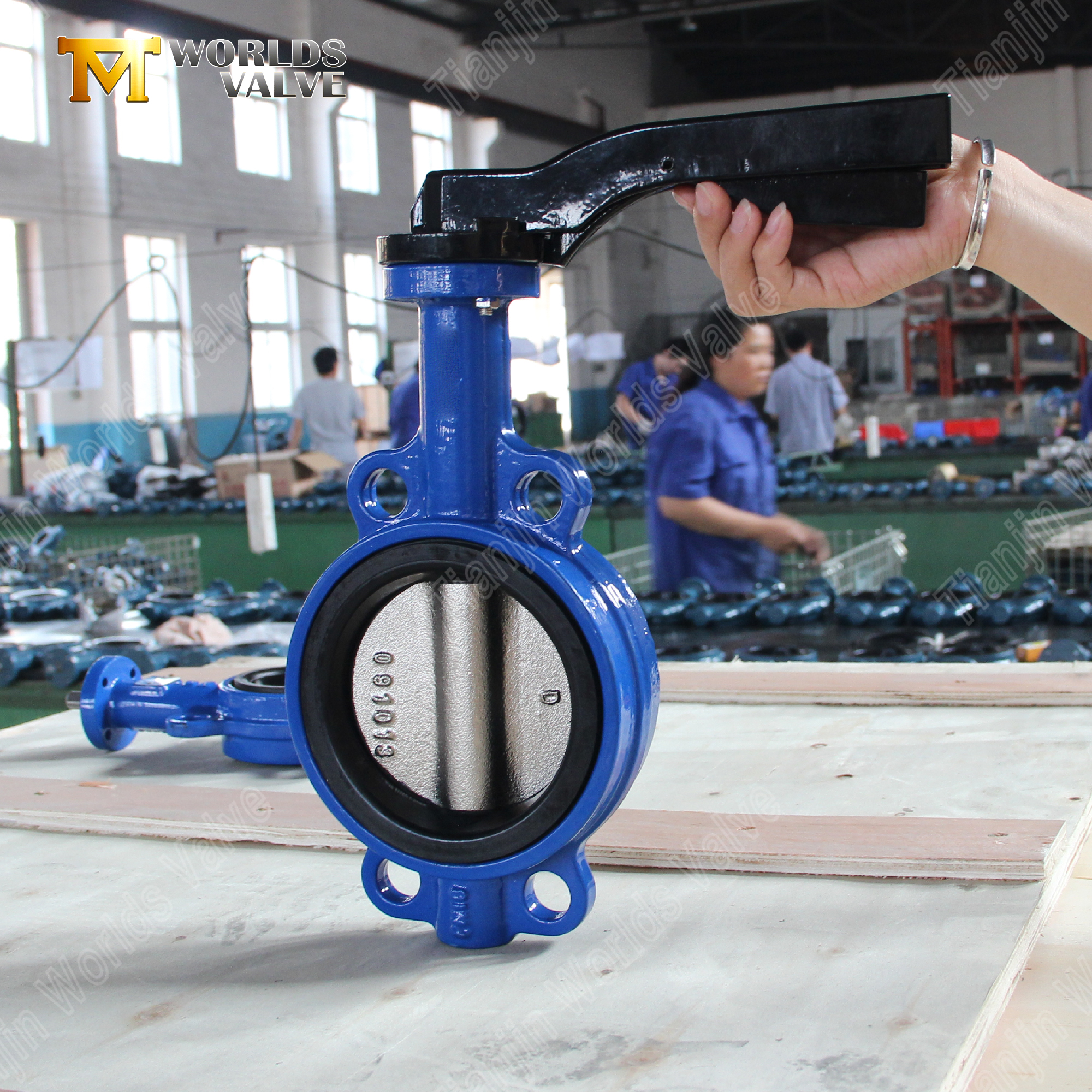

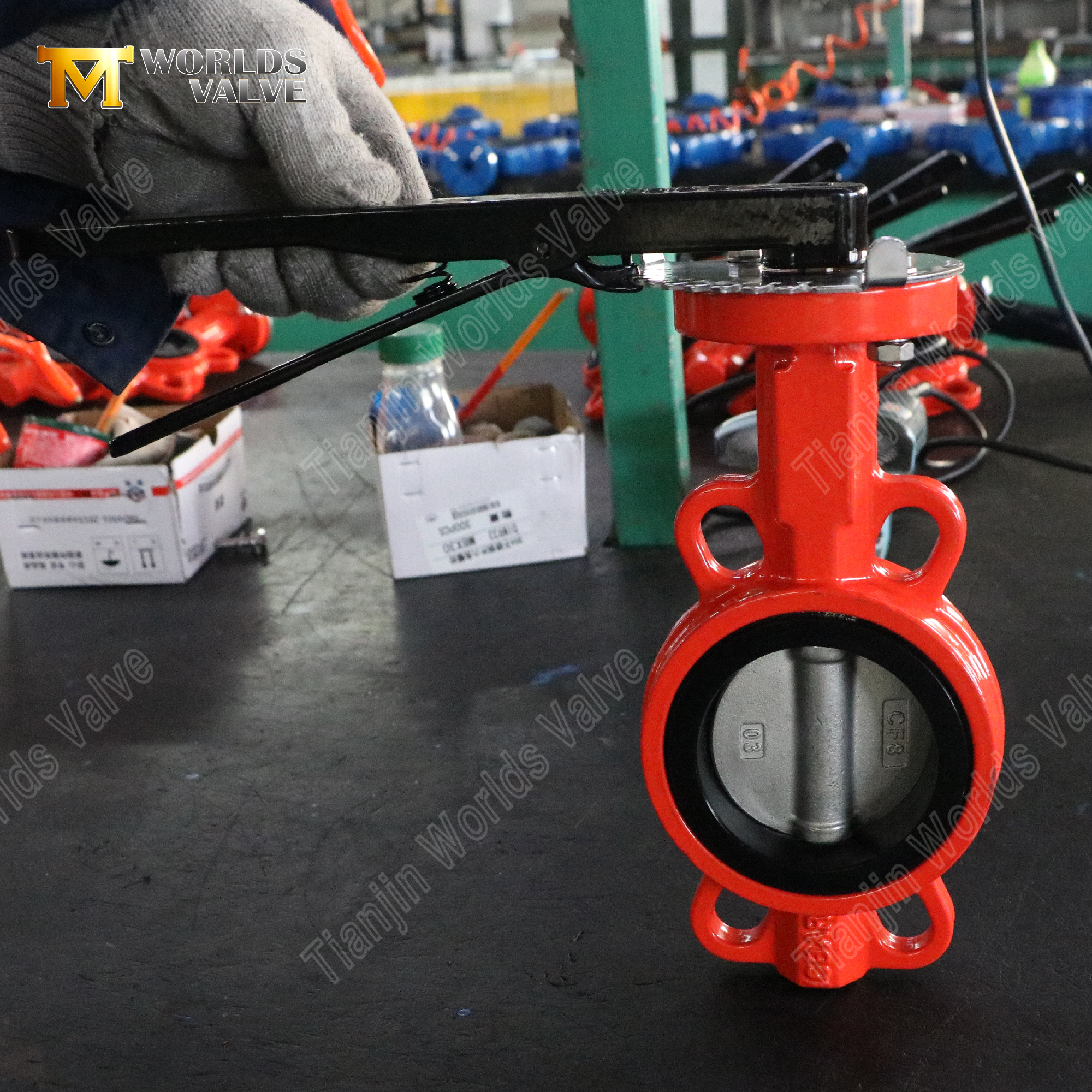

Sanfte manuelle Betätigung: Entwickelt für eine einfache Bedienung mit einem Standard-Handhebel, der eine klare visuelle Anzeige der offenen/geschlossenen Positionen bietet.
Geringer Wartungsaufwand: Die Kombination aus einer haltbaren Edelstahlscheibe und einem robusten Gummisitz minimiert den Verschleiß und den Wartungsbedarf im Standardbetrieb.

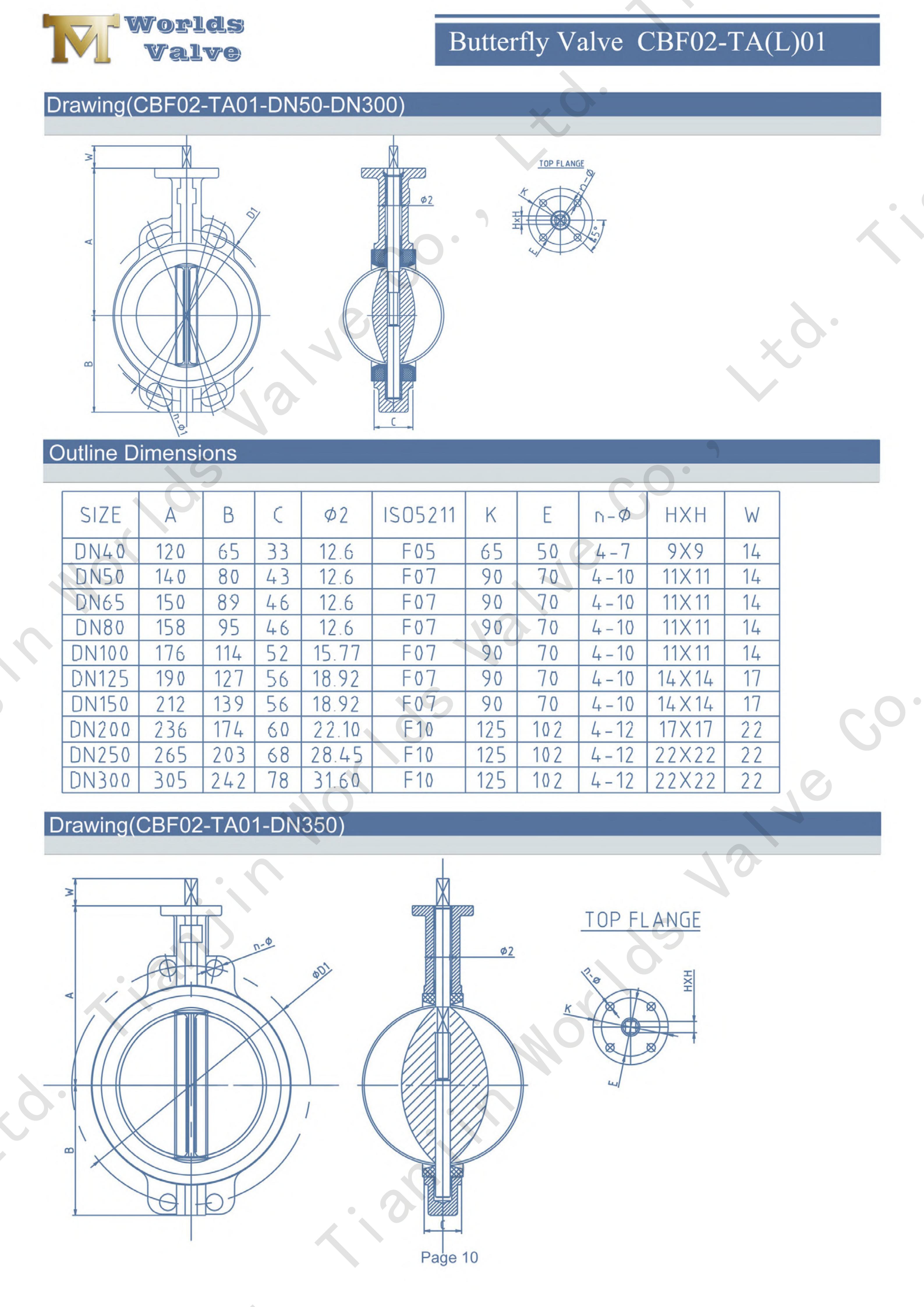

Parameter | Spezifikation |
Modell | CBF02-TA01 |
Größen | DN50-DN1200 |
Druckklasse | PN1,0/1,6 MPa |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | EN12266-1 ISO5208 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | DIN558-1 DIN3202 ISO5752 BS5155 |
Wasserversorgung und -verteilung: Trinkwasserleitungen, Pumpstationen.
HVAC-Systeme: Kühl- und Kühlwasserkreisläufe.
Allgemeine Industriedienstleistungen: Kühlwasser, Prozesswasser, Druckluft.
Gebäudedienstleistungen: Sanitär, Brandschutz (sofern die Spezifikation dies zulässt).
Optimiertes Dichtungsdesign: Der harte EPDM-Sitz bietet im Vergleich zu Standard-Gummisitzen eine überlegene Dichtungszuverlässigkeit und Lebensdauer.
Korrosionsbeständige Scheibe: Die Edelstahlscheibe stellt sicher, dass die Kernkomponente des Ventils anspruchsvollen Umgebungen standhält.
Lieferantenzuverlässigkeit: Als Ihr engagierter Lieferant von Wafer-Absperrklappen bieten wir gleichbleibende Qualität und Support.
Zertifizierte Qualität: Die Fertigung nach ISO 9001 mit CE- und UKCA-Kennzeichnung garantiert Konformität und Leistung.
Diese Absperrklappe in Zwischenflanschbauweise wurde für eine schnelle manuelle Bedienung und eine platzsparende Installation entwickelt und bietet zuverlässige Leistung für die Wasseraufbereitung, HVAC und Industrieanwendungen, die eine effiziente Durchflussregelung erfordern.
Erfüllung Ihrer spezifischen Bedürfnisse: dekai@worldsvalve.com
