Butterfly -Ventil Hersteller-konzentrische Schmetterlingsventil mit Wurmgetriebe verfügen über eine Scheibe, die sich um eine zentrale Achse innerhalb des Ventilkörpers dreht. In einem konzentrischen Design ist die Scheibe sowohl im Flussdurchgang als auch im Verhältnis zum Ventilsitz zentriert. Das konzentrische Design sorgt für eine gute Versiegelungsleistung, die Verringerung von Leckagen und eine zuverlässige Abschaltung. Wenn der Wurmgetriebe betätigt wird, wird der Wurmgetriebe mit dem Wurmrad und wandelt die Drehbewegung um, um das Öffnen und Schließen der Scheibe genau zu steuern, wodurch der Flüssigkeitsfluss durch das Ventil reguliert wird.
100% bidirektionaler enger Abschlusses.
Installation ohne Einschränkung der Strömungsrichtung.
Reduziertes Gewicht und Gesamtabmessungen.
Niederdruckverlust und reduzierte Energiekosten.
Hohe KV / CV -Werte.
Einfach zu reinigen und desinfizieren für Trinkwassersysteme usw.
Selbstreinigung (keine Rückstände werden gefangen).
Guter Widerstand gegen Korrosion.

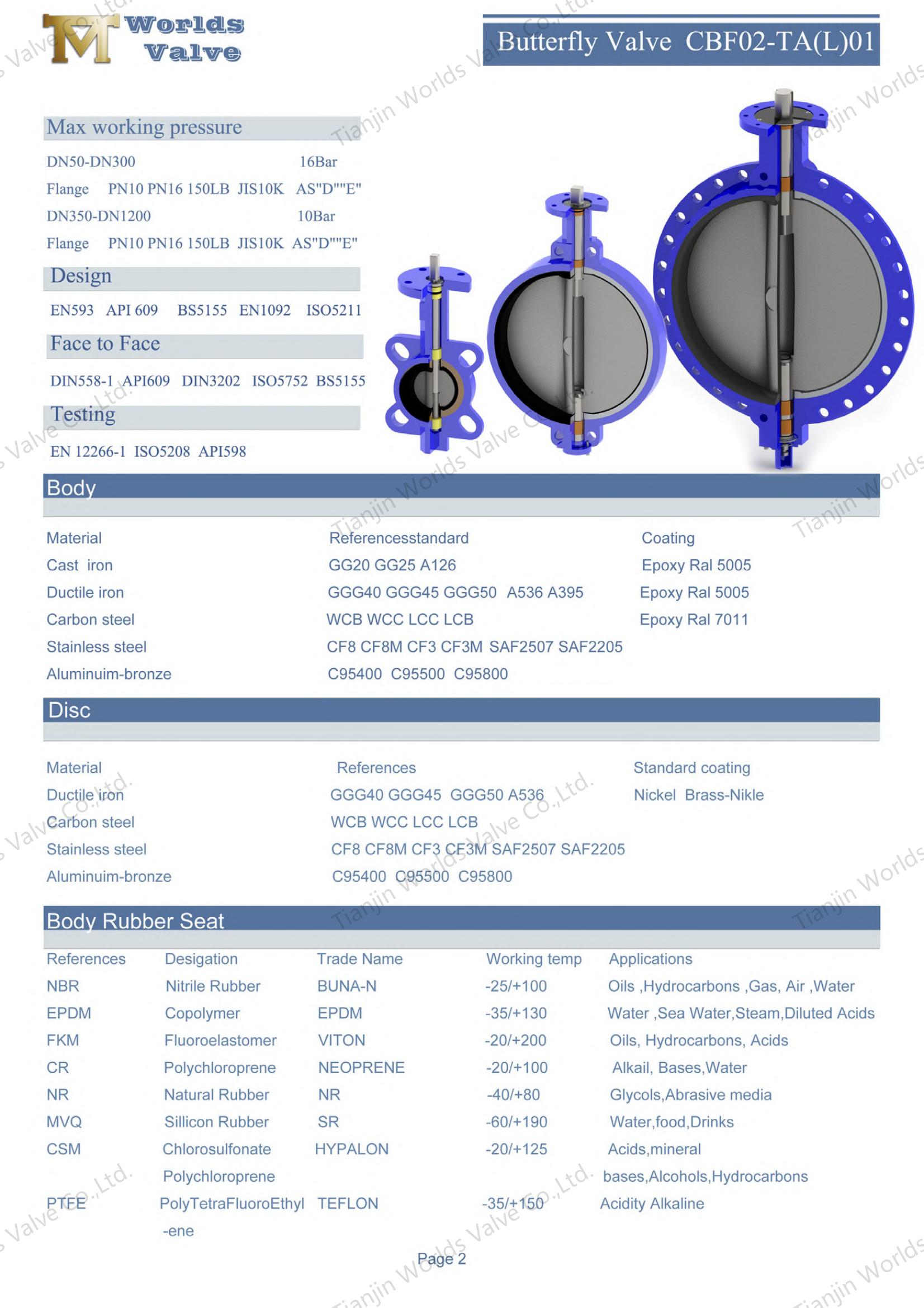

Größe | DN32-DN600 | DN650-DN2000 |
Arbeitsdruck | 16BAR | 10BAR |
Hülse | 24BAR | 15BAR |
Siegel | 18Bar | 11BAR |
Betriebstemperatur | -45 ℃ ~+150 ℃ | |
Betriebsumgebung | Ballast- und Bilge -System Chemische Verarbeitung Entsalzungsanlagen Bohrungen Trinkwasser Trockenpulver Essen und Getränk Gasanlagen Havc Bergbau Papierindustrie Sandhandhabung Meerwasser Zuckerindustrie Technische Wasseraufbereitung von Thermo Abwasser | |
Fahren Verfahren | Hand Hebel Wurmausrüstung Elektrisch Pneumatisch | |

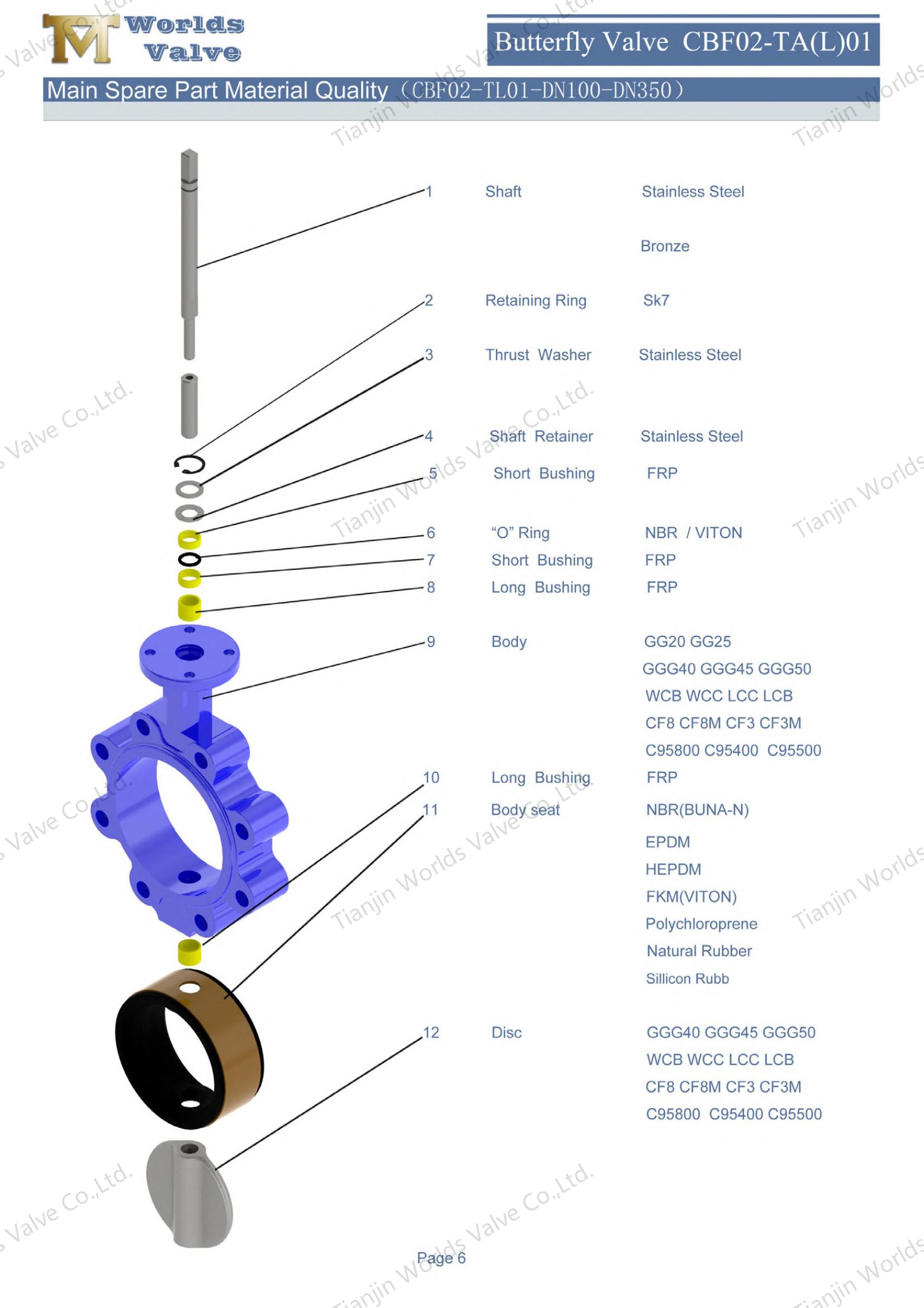

Name | Material |
Körper | Gusseisen Duktiles Eisen Kohlenstoffstahl Edelstahl Al-Bronze |
Scheibe | Duktiles Eisen Edelstahl aus Kohlenstoffstahl Al-Bronze |
Welle | Edelstahl Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon -Naturkautschuk |
Designstandard | EN 593, MSS SP67 API 609 BS5155 |
Inspektion & Test | API 598 ISO 5208 EN 12266 |
Endstandard | Ansi B16.1 Cl. 125lB & B16.5 Cl. 150 lb Als 2129 Tabelle D & E BS 10 TABELLE D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb Awwa C207 SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
Von Angesicht zu Angesicht | ISO 5752, EN 558, MSS SP67 und API 609 DIN3202 |
Top Flansch | ISO 5211 |
Zusammenfassend ist das konzentrische Schmetterlingsventil mit Wurmgetriebe eine zuverlässige und effiziente Ventillösung für eine breite Palette von Fluidsteuerungsanwendungen, die für seine Leistung, Haltbarkeit und einfache Bedienung bewertet werden.
