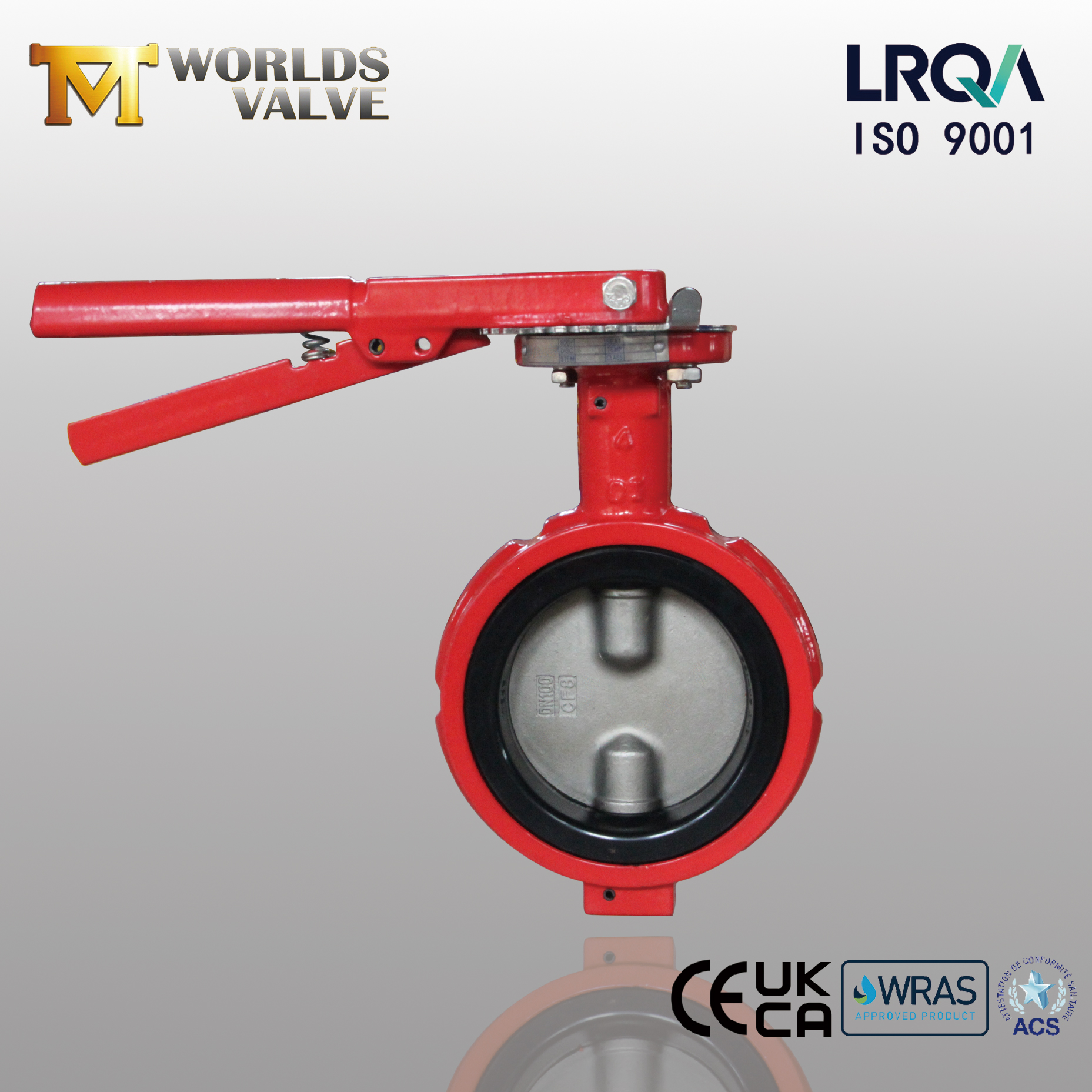

CBF03-TA71
OEM|ODM
| Menge: | |
|---|---|

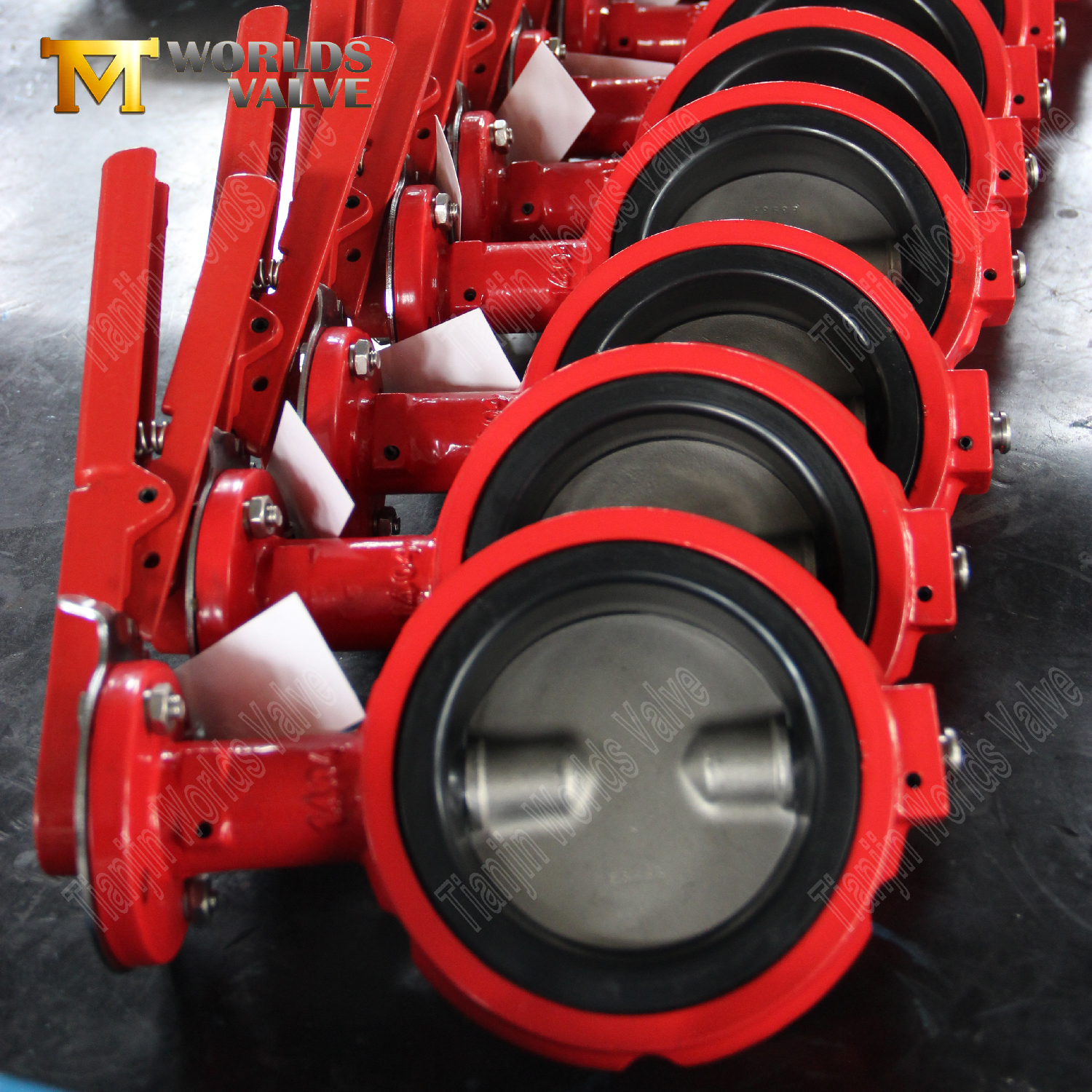

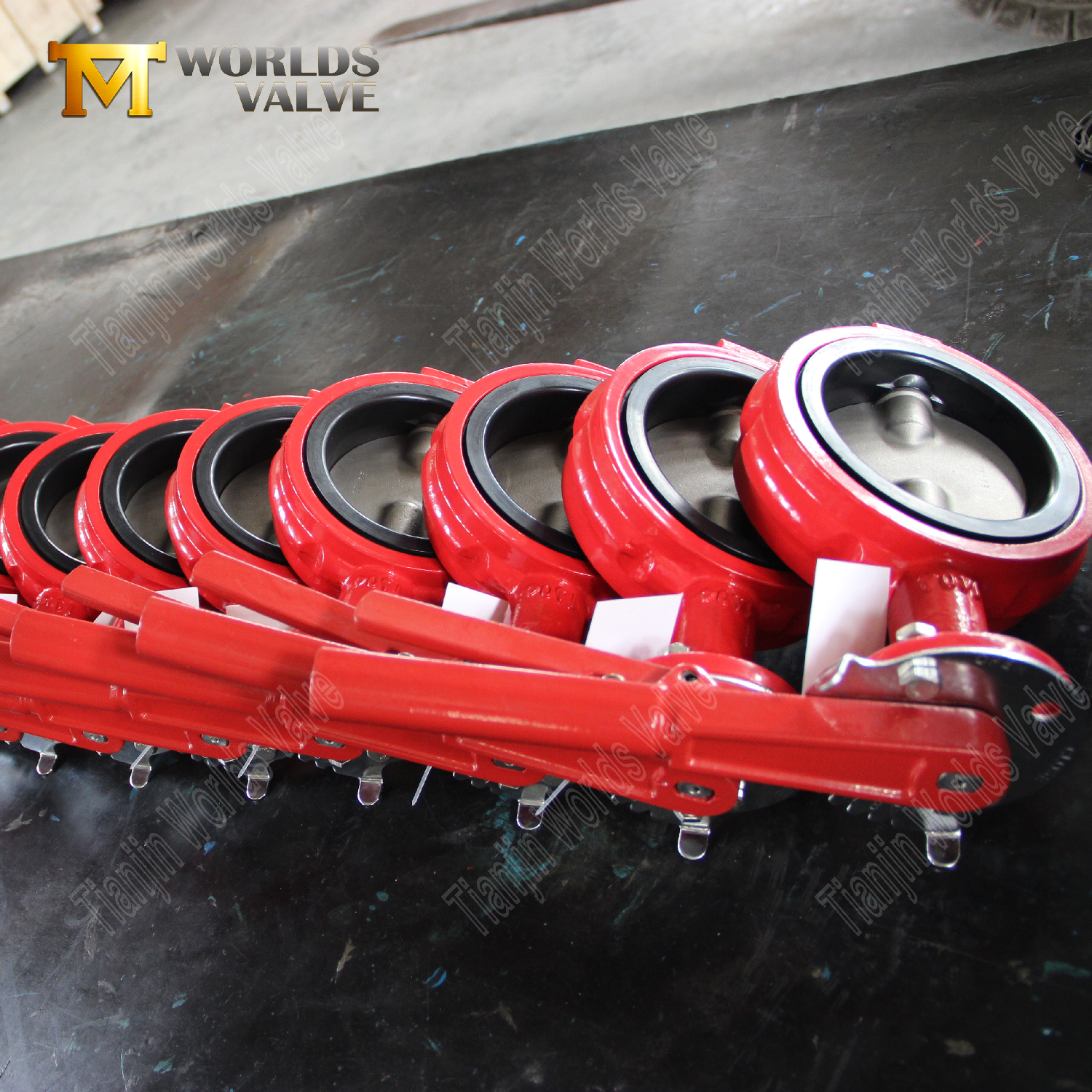

Industrielle Absperrklappen | China OEM-Ventillieferant
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller
CBF03-TA71-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Gehäusekonstruktion aus duktilem Eisen
Überlegene Stärke: Sphäroguss EN-GJS-500-7 bietet hervorragende Schlagfestigkeit und Langlebigkeit
Korrosionsschutz: 250 μm Epoxidbeschichtung standardmäßig (300–400 μm optional) für raue Umgebungen
Kostengünstig: Bietet Leistung aus Gussstahl zu einem wettbewerbsfähigen Preis
2. CF8M-Edelstahlscheibe
Korrosionsbeständigkeit: Die Zusammensetzung aus Edelstahl 316 widersteht korrosiven Medien und Witterungseinflüssen
Mechanische Haltbarkeit: Behält die strukturelle Integrität bei Druck- und Temperaturschwankungen bei
Feinmechanik: Das optimierte Scheibenprofil sorgt für einen reibungslosen Betrieb und perfekten Sitz
3. EPDM-Sitzdichtungsleistung
Blasendichte Absperrung: Erreicht keine Leckage gemäß den Normen EN 12266-1 Klasse A
Temperaturflexibilität: Geeignet für Anwendungen von -20 °C bis 120 °C
Medienkompatibilität: Hervorragend geeignet für Wasser, milde Chemikalien und Industrieflüssigkeiten

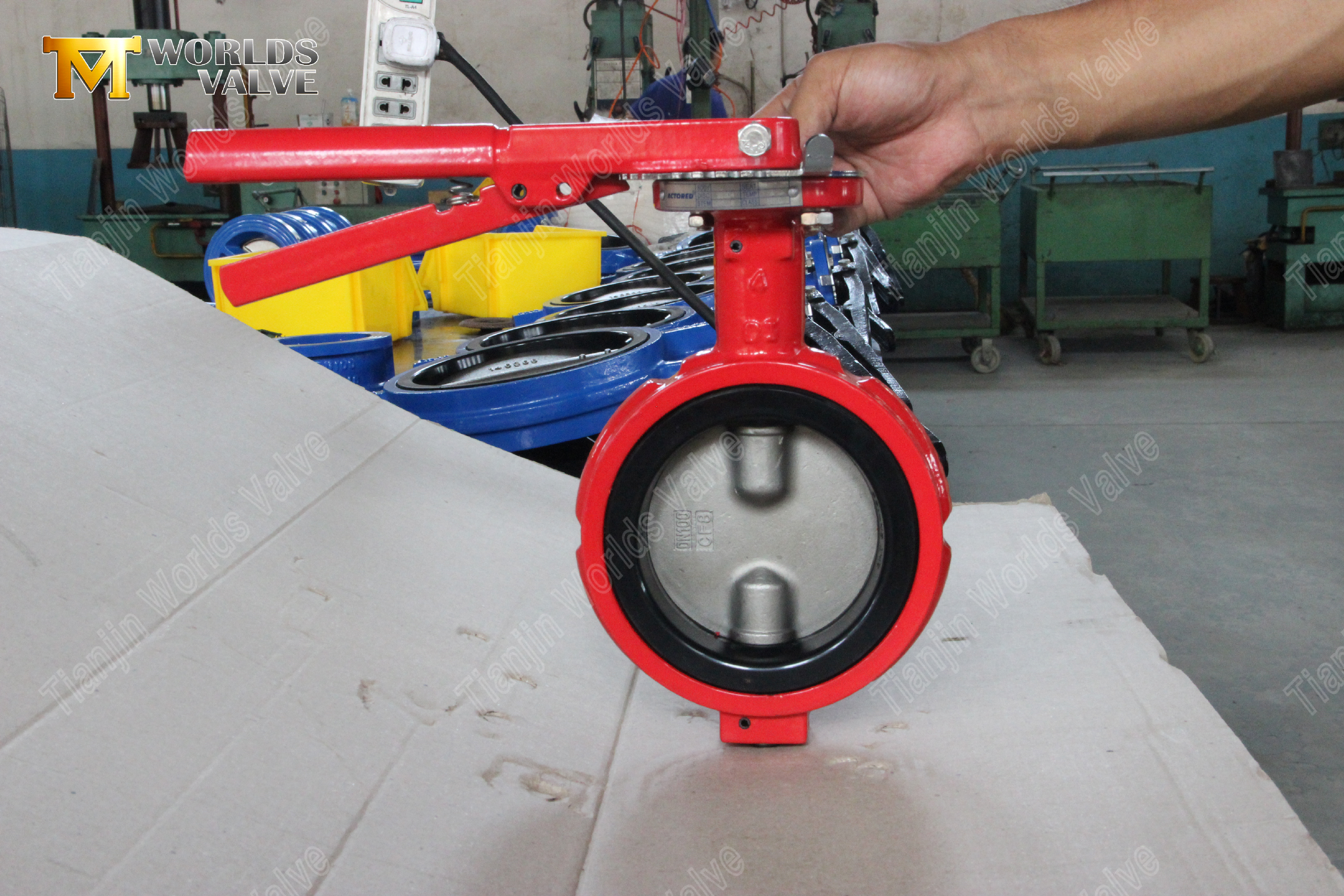

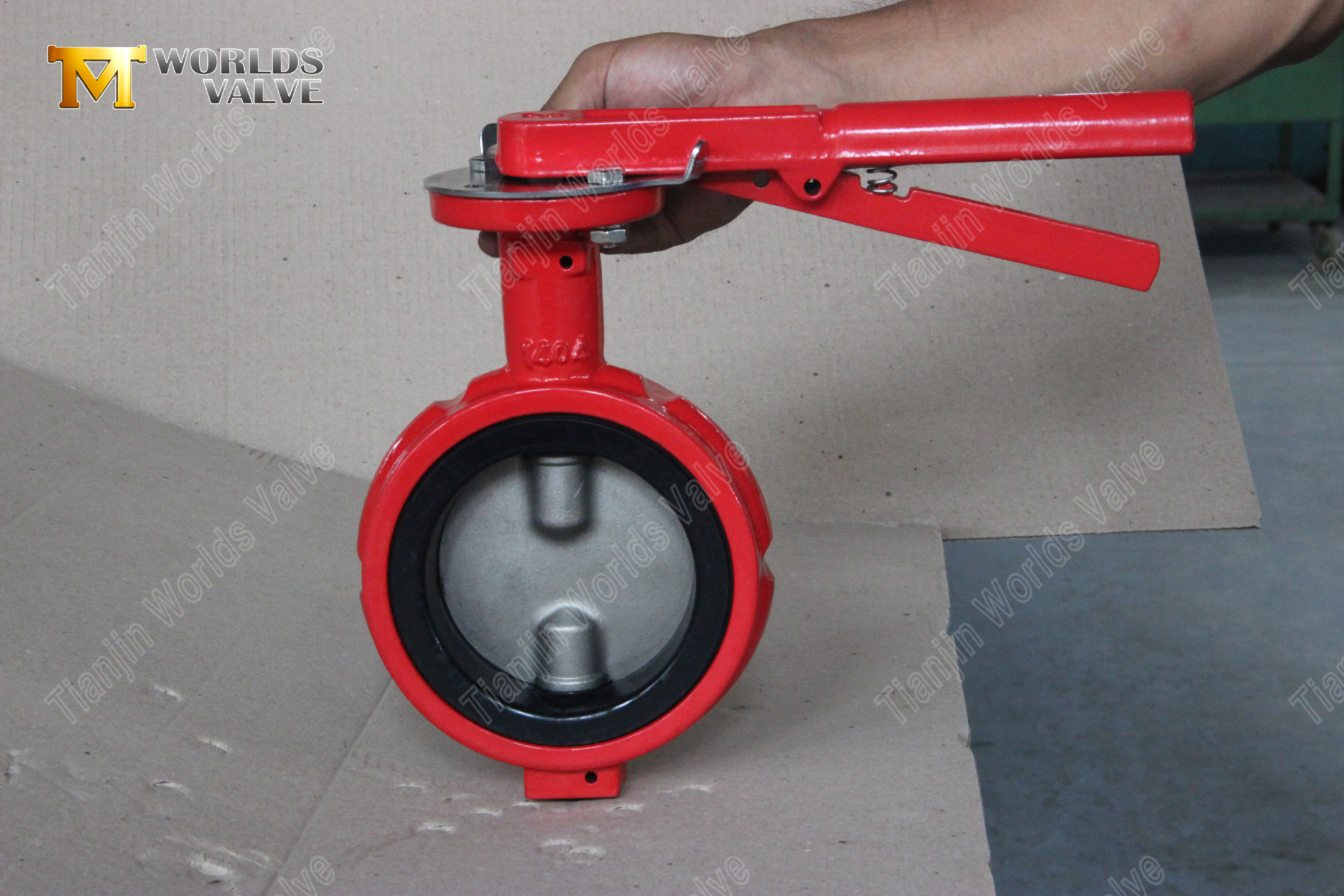

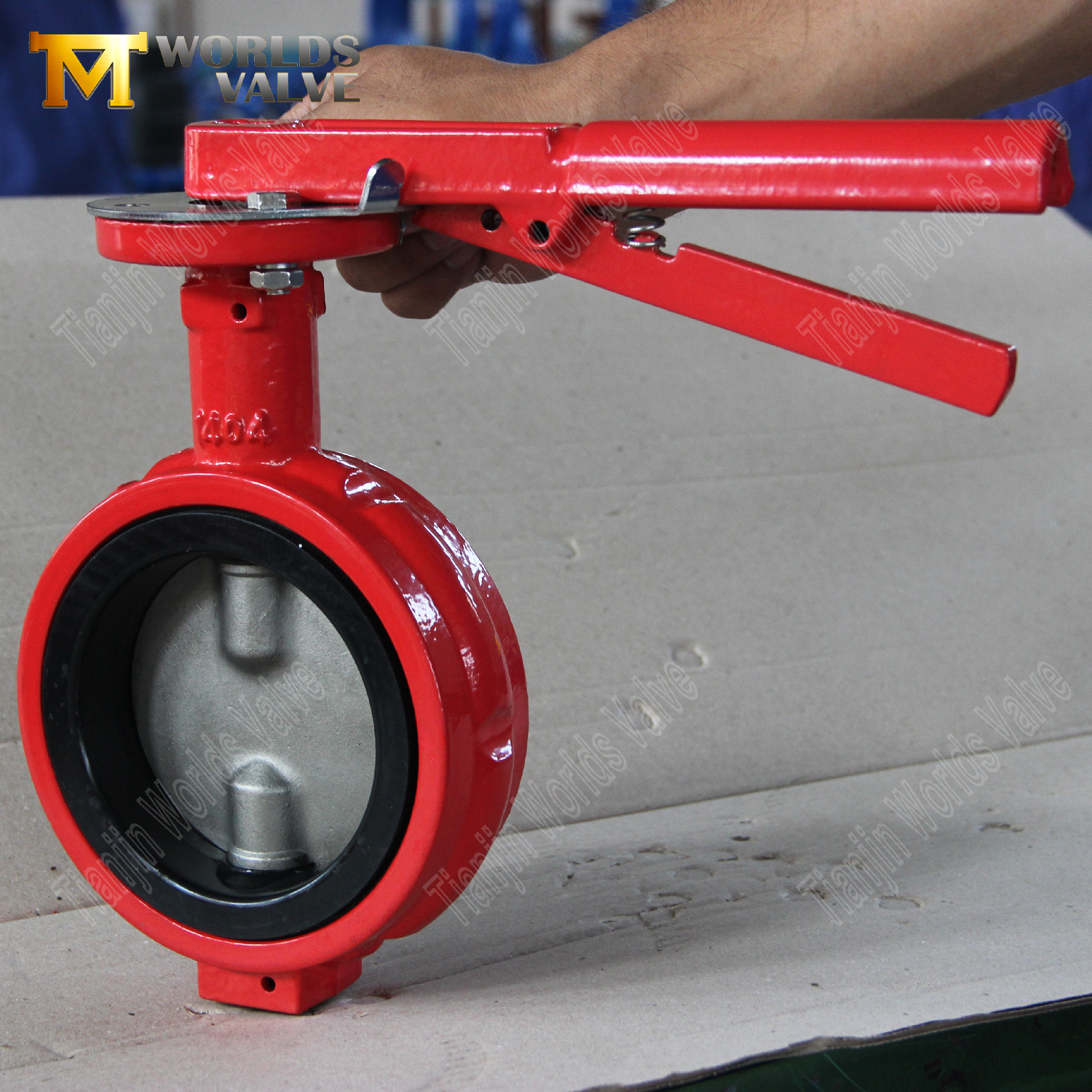

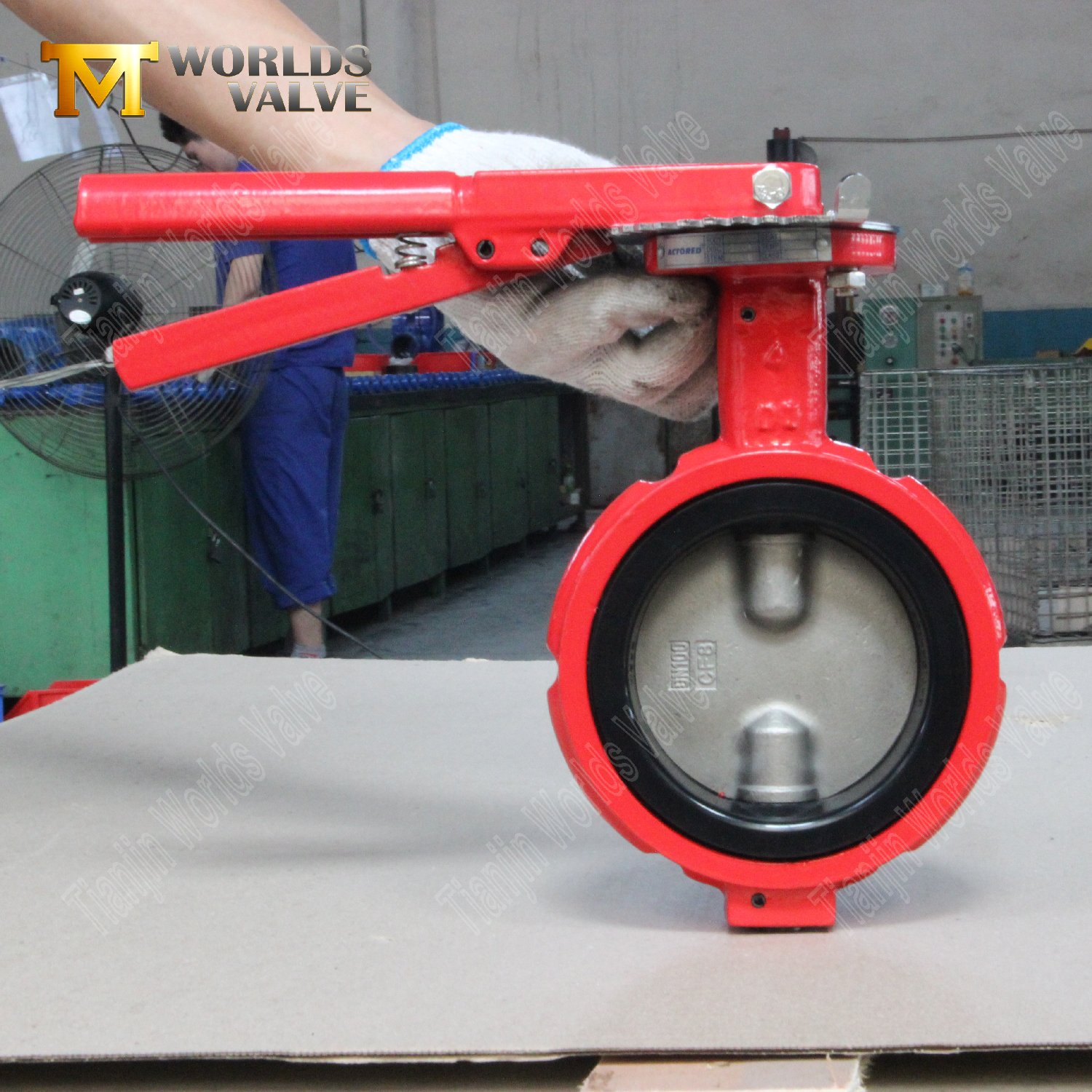

4. Handhebelbedienung
Schneller 90°-Betrieb: Ermöglicht eine schnelle Öffnungs-/Schließsteuerung mit visueller Positionsanzeige
Niedriges Betriebsdrehmoment: Optimiertes Design reduziert den erforderlichen Aufwand um 30 %
Positionsverriegelung: Integrierte Verriegelungslöcher sichern das Ventil in vollständig geöffneter oder geschlossener Position
5. Wafer-Typ-Design
Platzsparend: Kompakte Bauweise reduziert den Bauraumbedarf um 40 %
Einfache Installation: Einfaches Einsetzen zwischen ANSI/DIN-Flanschen ohne zusätzliche Hardware
Gewichtsreduktion: 35 % leichter als Laschenventile ähnlicher Größe
Parameter | Spezifikation |
Modell | CBF03-TA71 |
Größen | DN50-DN300 |
Druckklasse | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |

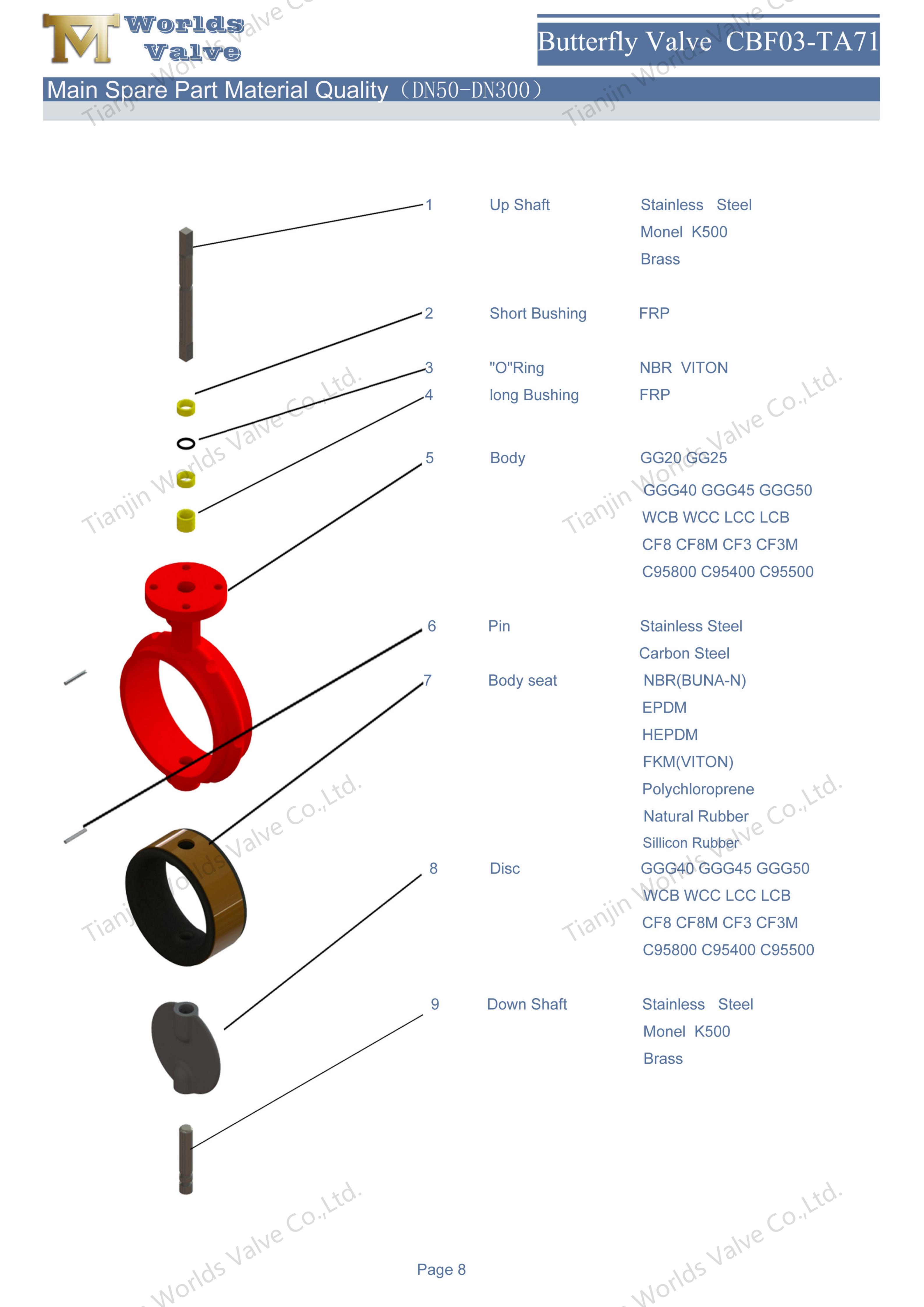

Körper | Sphäroguss |
Scheibe | CF8M |
Seat | EPDM |
Stamm | SS431 |
Anpassungsunterstützung: Geänderte Abmessungen, Beschichtungen, Branding und Verpackungsoptionen
Qualitätssicherung: ISO 9001-zertifizierte Fertigung mit vollständiger Materialrückverfolgbarkeit
Wettbewerbsfähige Preise: Direkte Fabrikpreise ohne Zwischenmargen
Globale Compliance: CE-, UKCA- und WRAS-Zertifizierungen für internationalen Marktzugang
Technische Expertise: Technische Unterstützung bei der Produktauswahl und Anwendungsberatung
Zuverlässige Versorgung: Effiziente Produktionsplanung und Logistik für pünktliche Lieferung
Wasseraufbereitungssysteme: Verteilungsnetze, Filteranlagen und Pumpstationen
HVAC-Dienstleistungen: Kühlwasserkreisläufe, Kühltürme und Luftaufbereitungssysteme
Industrielle Verarbeitung: Kühlwasserleitungen, Prozessflüssigkeitskontrolle und Versorgungsdienstleistungen
Brandschutz: Sprinkleranlagen und Hydrantenversorgungsleitungen
Gebäudedienstleistungen: Räume für Sanitäranlagen und mechanische Geräte
Allgemeine Industrie: Verschiedene Anwendungen zur Flüssigkeitshandhabung, die eine zuverlässige manuelle Steuerung erfordern
Als erfahrener chinesischer OEM-Ventillieferant bieten wir hochwertige industrielle Absperrklappen mit Gehäusen aus Sphäroguss, CF8M-Edelstahlscheiben, EPDM-Sitzen und Handhebelbedienung für Wasseraufbereitung, HVAC, industrielle Verarbeitung und allgemeine Flüssigkeitskontrollanwendungen weltweit.
