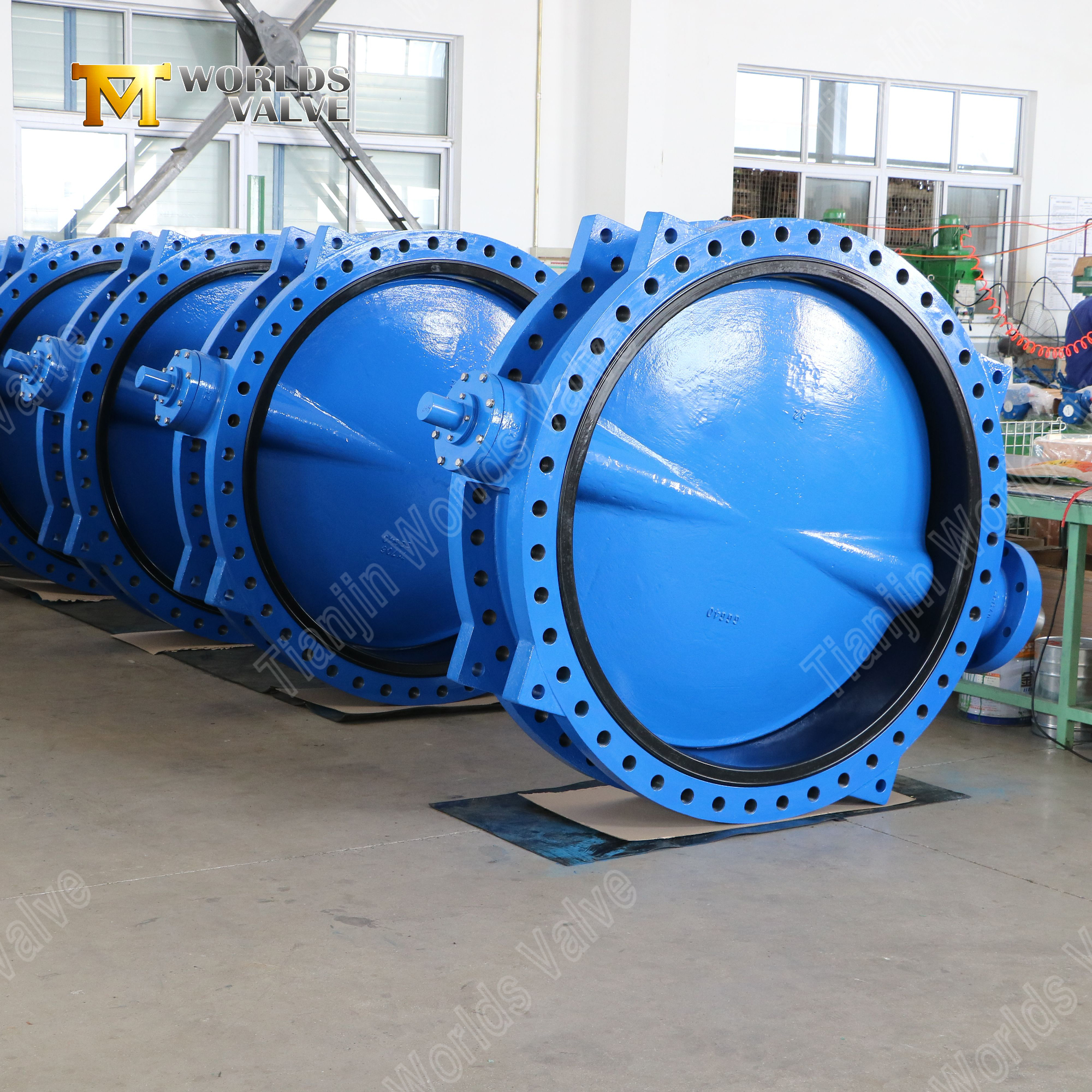

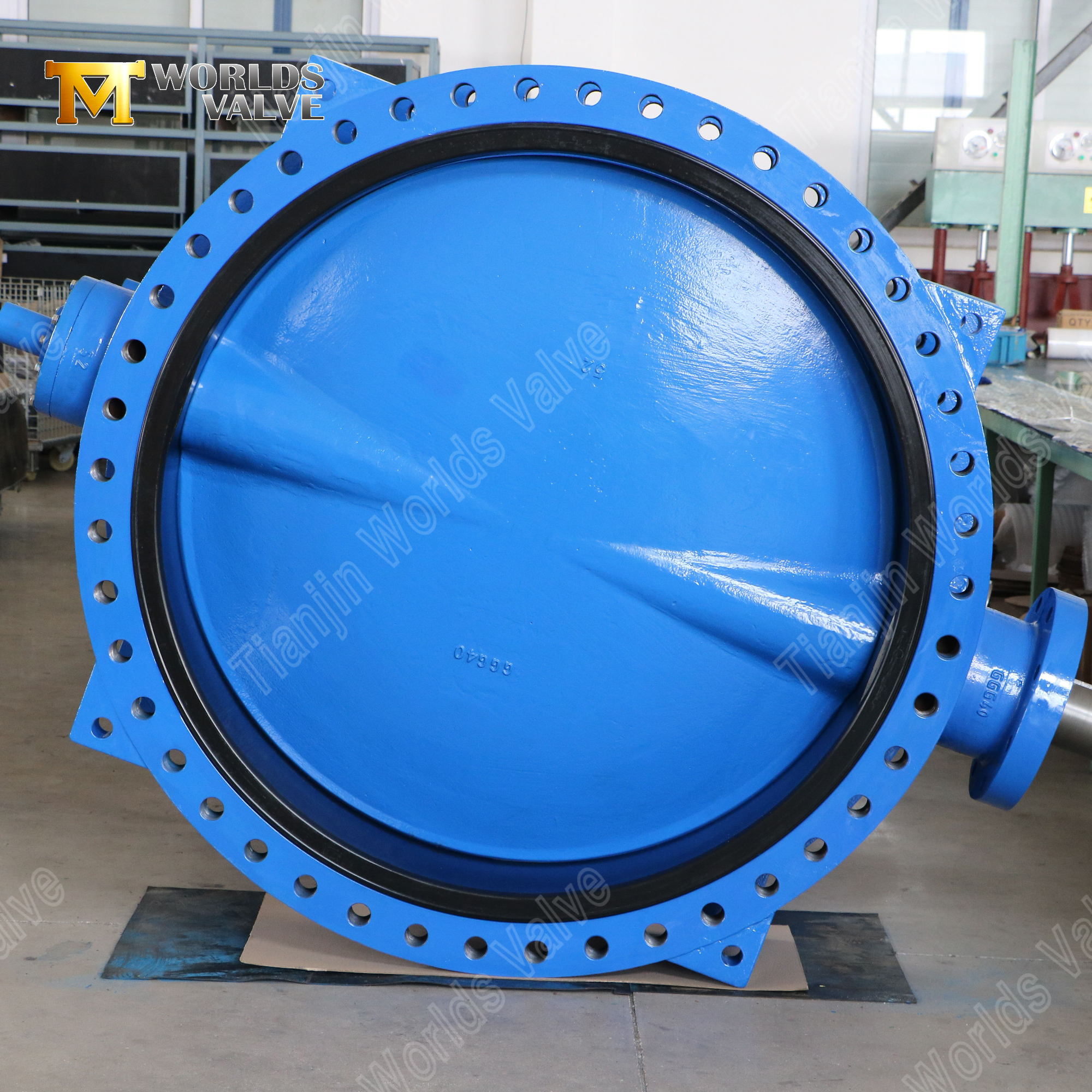

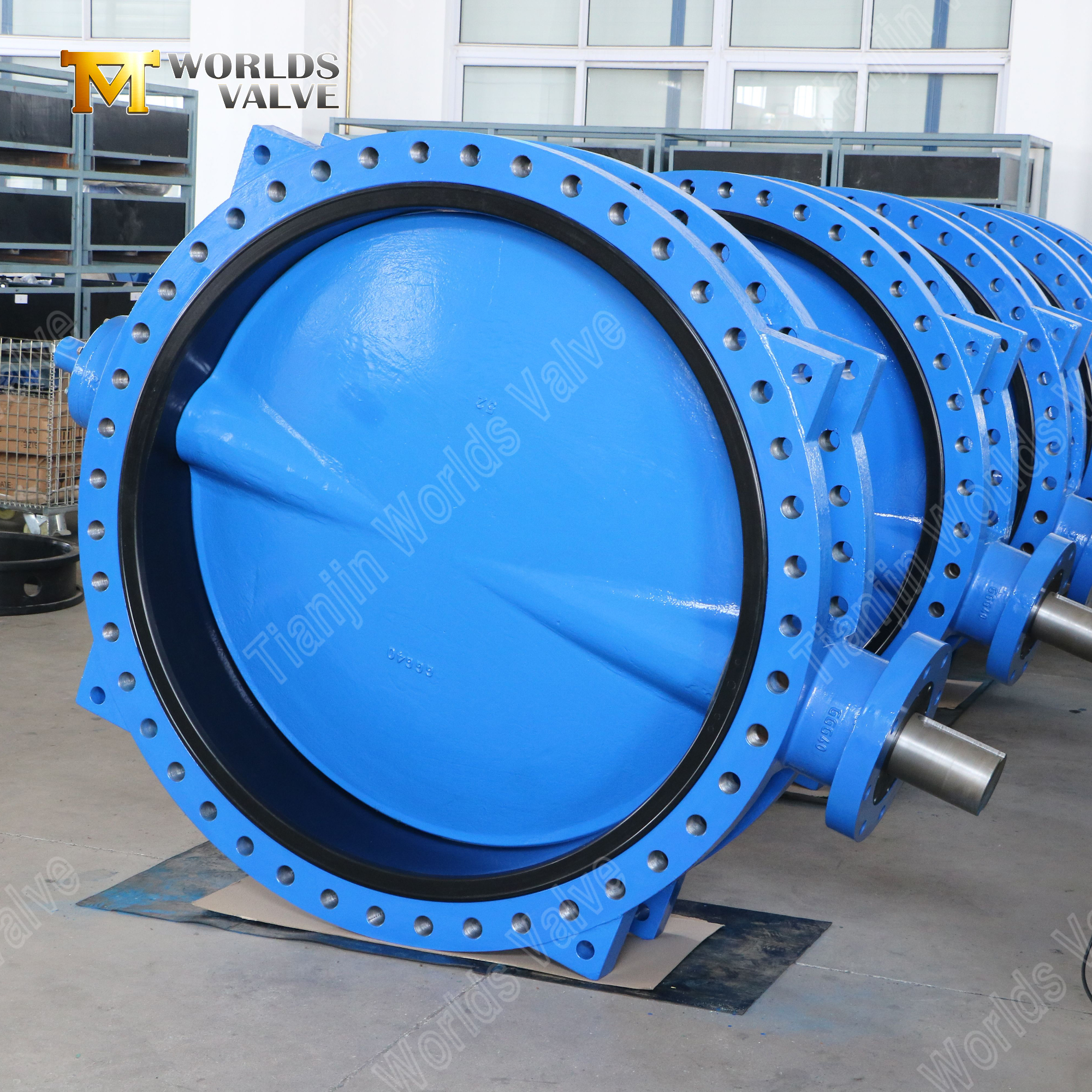

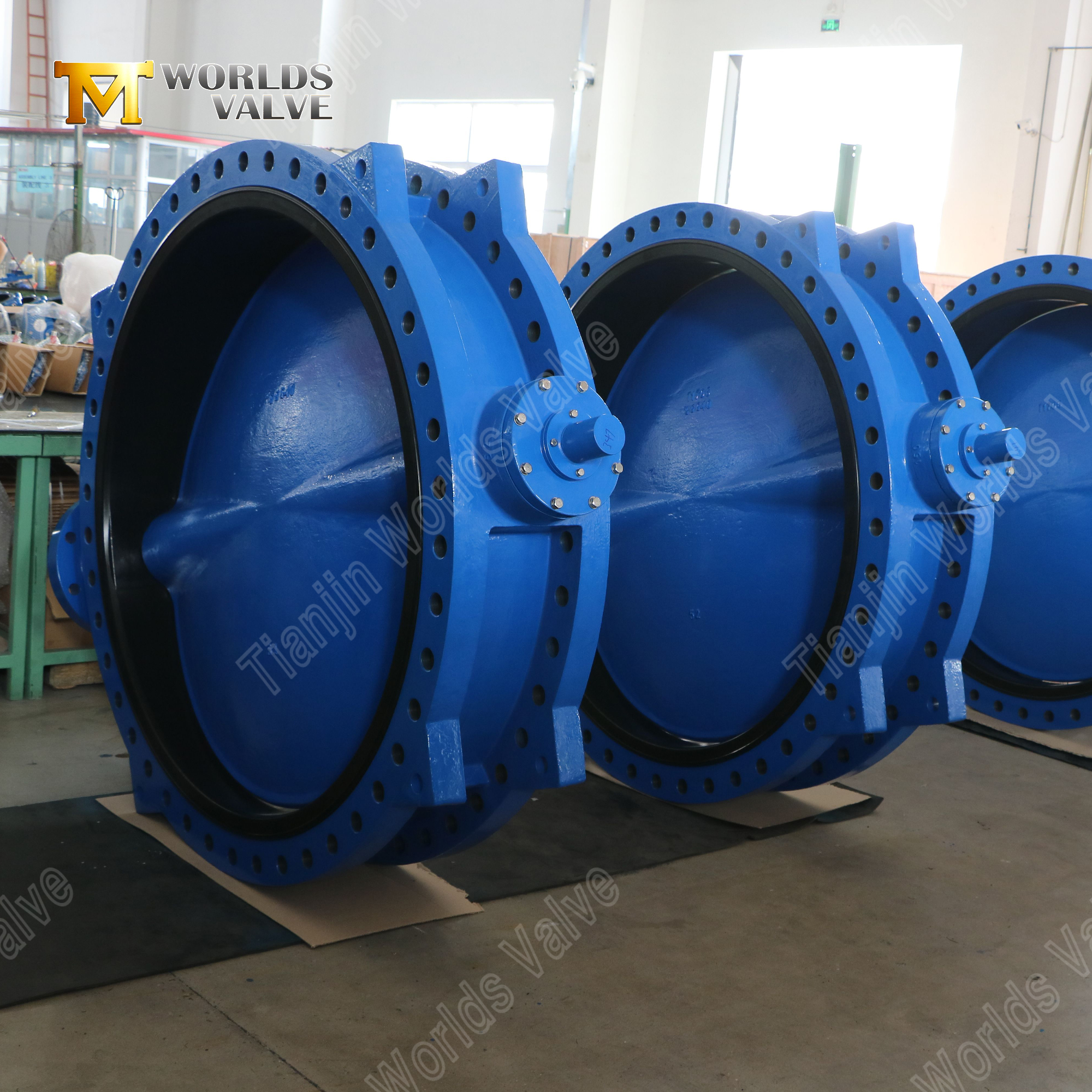

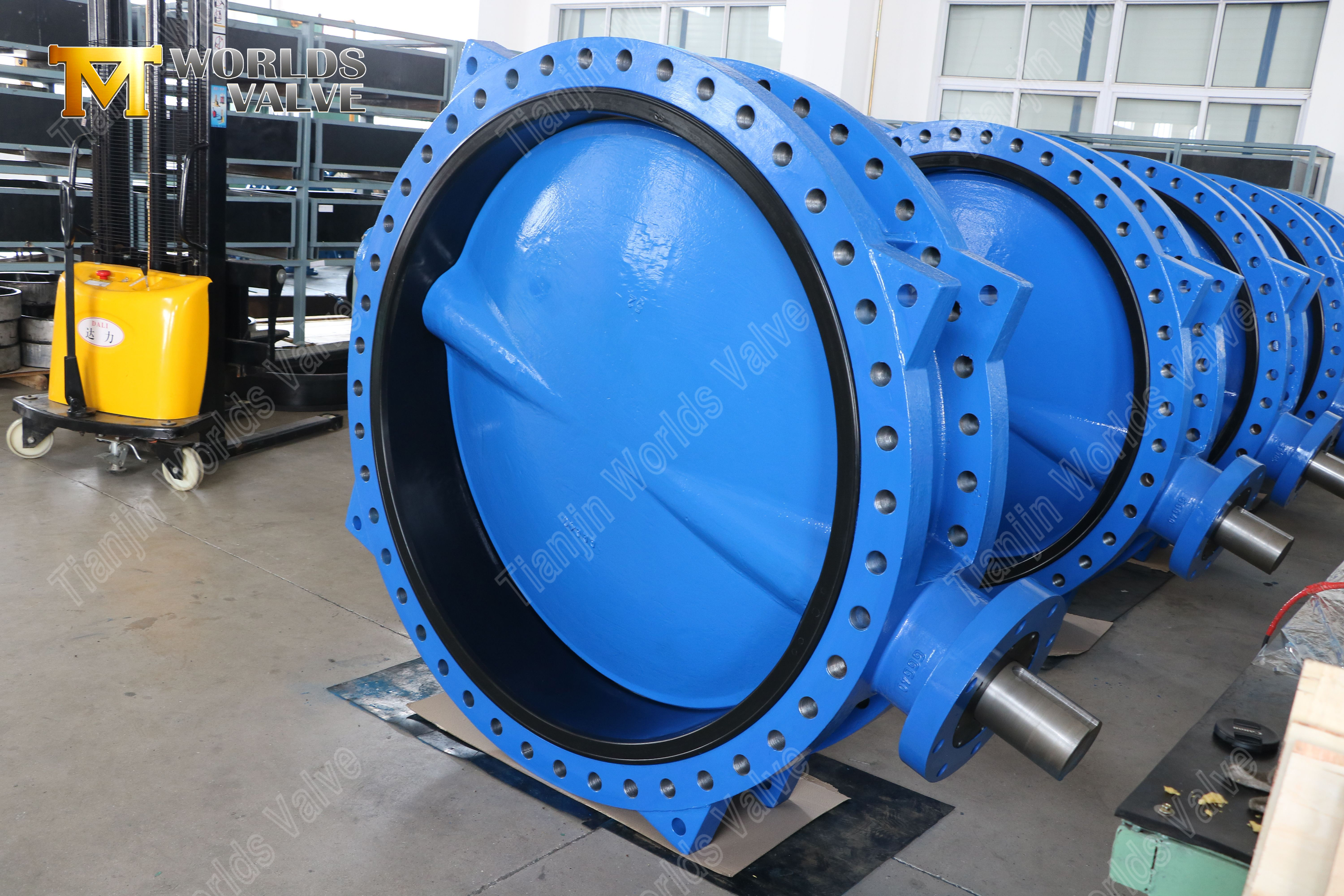

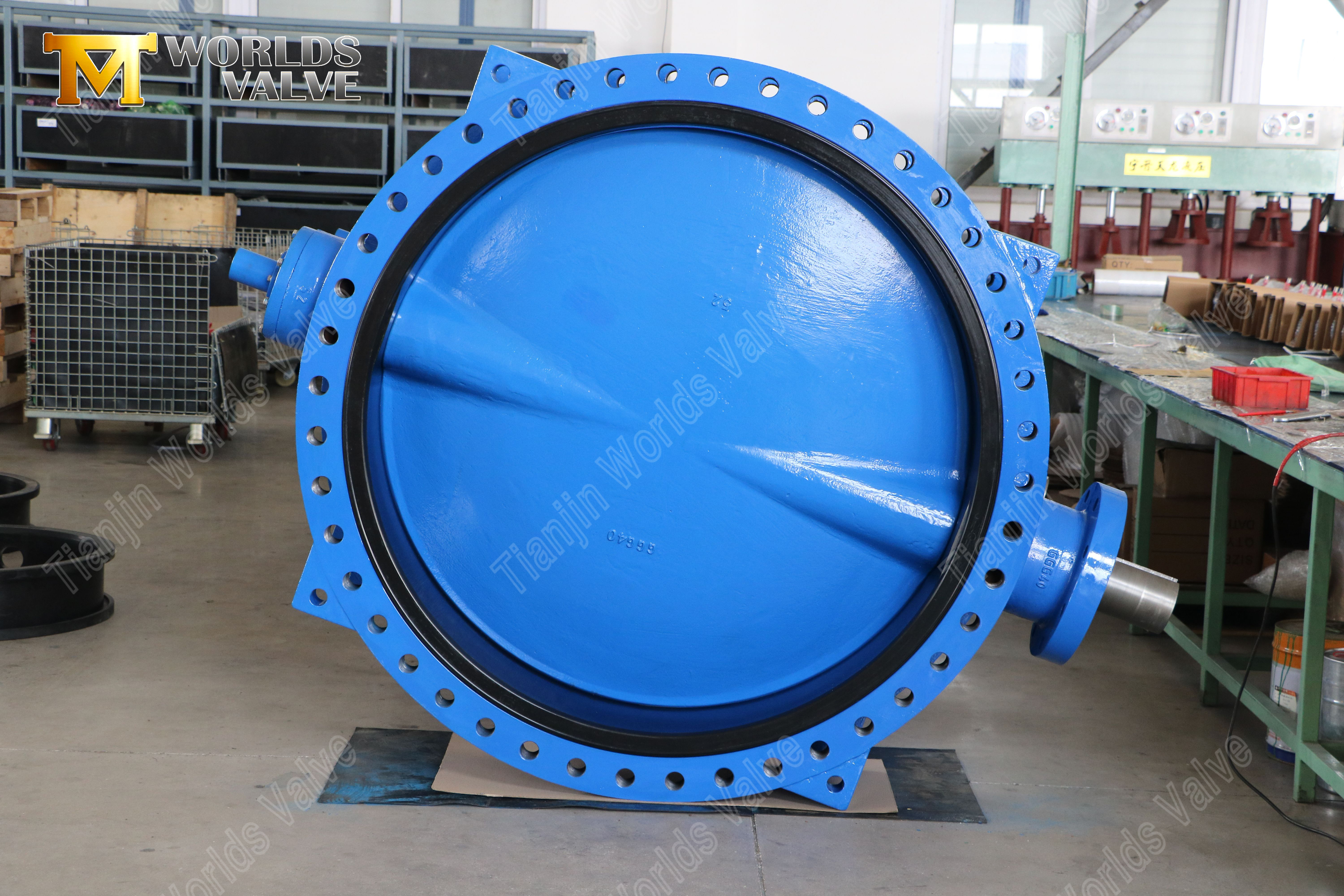

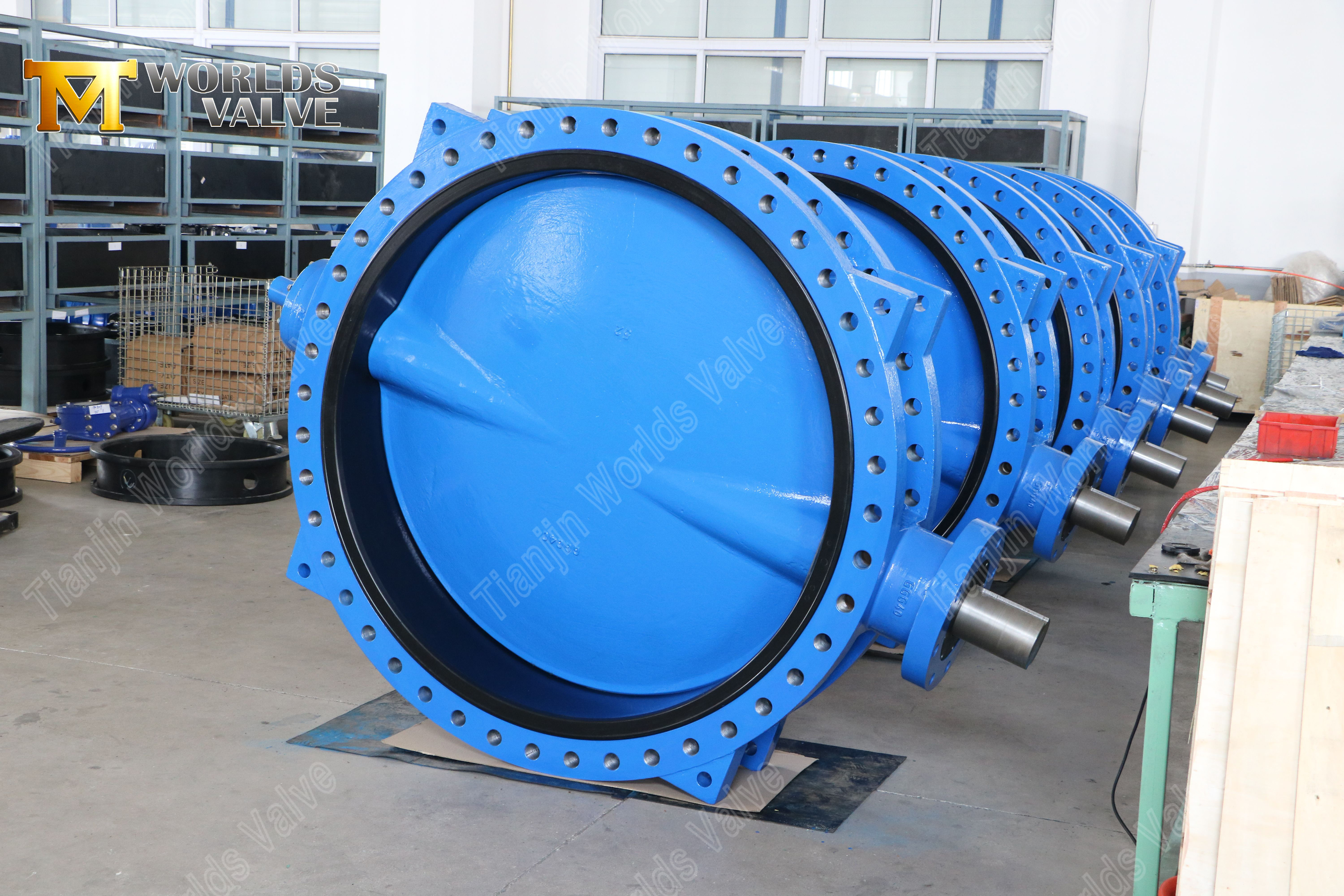

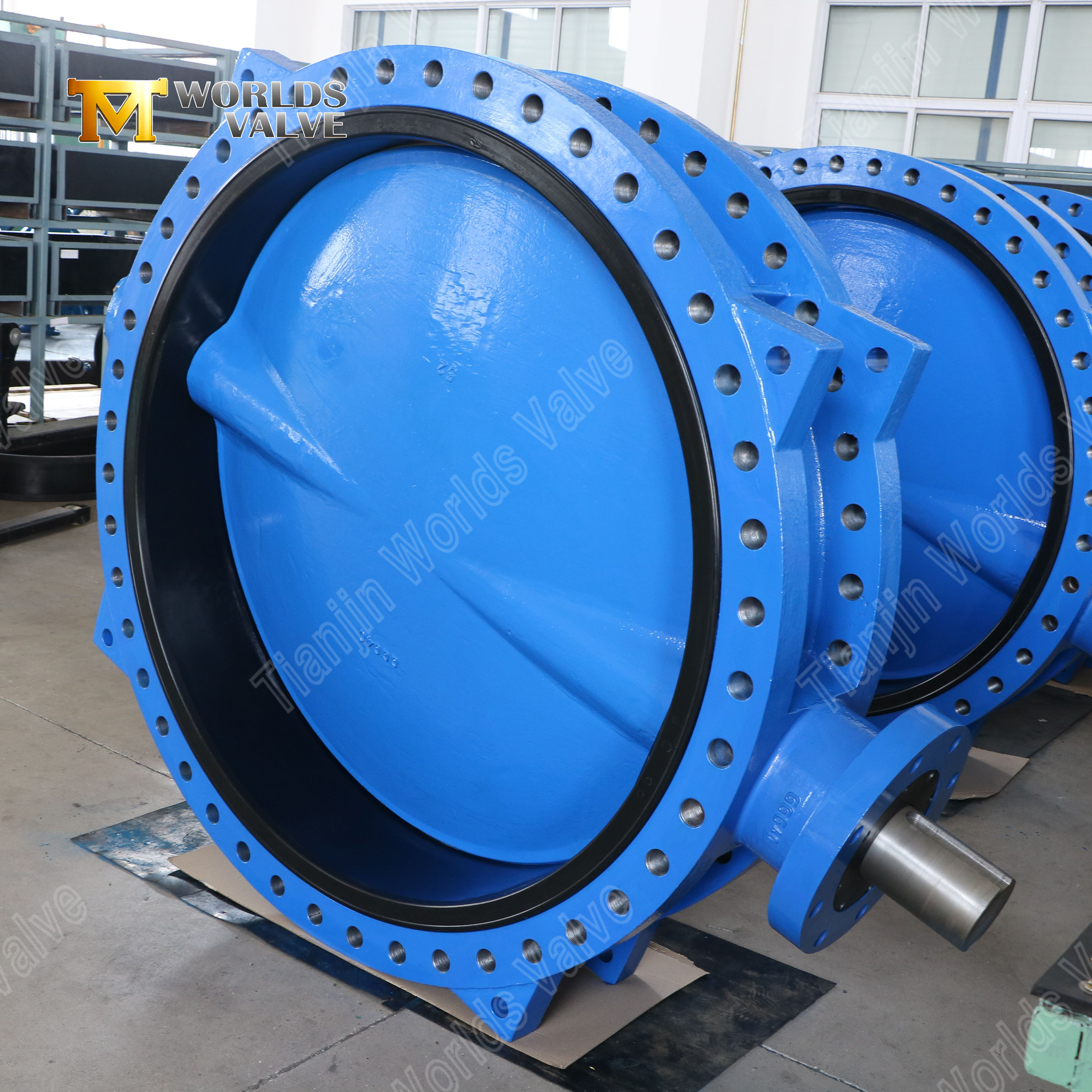

Industrielle DI-Absperrklappe vom U-Typ | Energieeffiziente Lösung zur Durchflussregelung

Einführung:

Industrielle DI-Absperrklappe vom U-Typ | Energieeffiziente Lösung zur Durchflussregelung

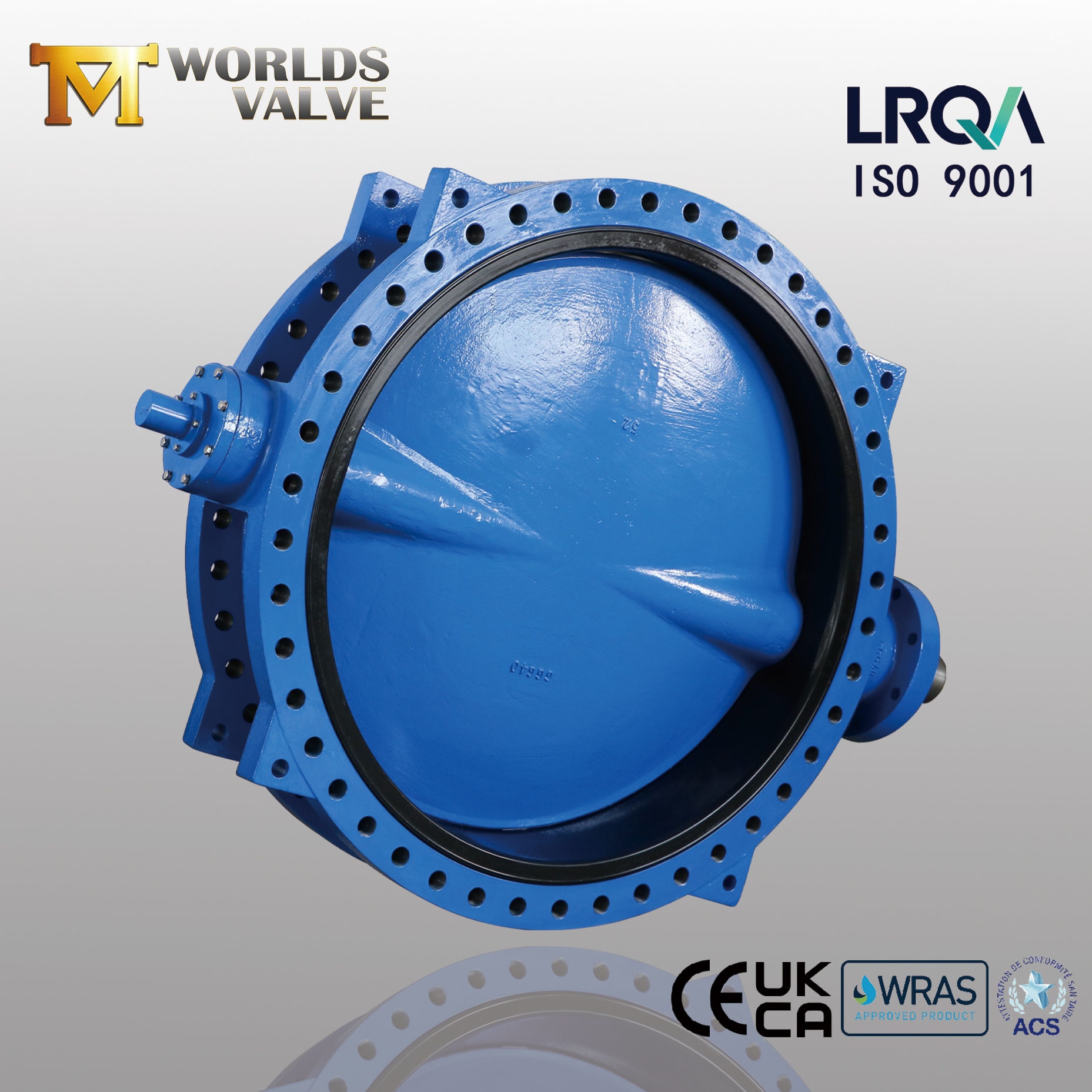

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS zertifizierter Hersteller

CBF02-TU03--Betriebs- und Wartungshandbuch HERUNTERLADEN

Hauptmerkmale:

1. U-förmige Scheibenhydrodynamik

• Optimierter Fließweg: Das fortschrittliche CFD-Design (Computational Fluid Dynamics) reduziert den Druckabfall im Vergleich zu herkömmlichen Scheibenkonfigurationen um 25–30 %

• Energieeffizienz: Ein geringerer Strömungswiderstand führt zu erheblichen Einsparungen bei der Pumpenergie in kontinuierlich arbeitenden Systemen

• Kavitationskontrolle: Das stromlinienförmige Scheibenprofil minimiert turbulente Zonen und verlängert die Lebensdauer von Ventilen und Rohrleitungen



2. Robustheit von Sphäroguss

• Materialexzellenz: Sphäroguss EN-GJS-500-7 bietet hervorragende mechanische Festigkeit und Schlagfestigkeit

• Korrosionsschutz: Standardmäßige 250 μm Epoxidbeschichtung mit optionaler Dicke von 300–400 μm für aggressive Umgebungen

• Strukturelle Integrität: Das verstärkte Gehäusedesign widersteht Wasserschlägen und Druckstößen bis zu einer Nennleistung von PN16



3.Premium-Dichtungsleistung

• Blasendichte Absperrung: EPDM/NBR/PTFE-Sitzoptionen gewährleisten die Einhaltung der EN 12266-1-Klasse-A-Normen ohne Leckage

• Temperaturanpassungsfähigkeit: Zuverlässige Leistung im Betriebsbereich von -20 °C bis 120 °C

• Lange Lebensdauer: Belastbare Sitzmaterialien bewahren ihre Integrität über mehr als 50.000 Betriebszyklen hinweg

4. Operative Exzellenz

• Betrieb mit niedrigem Drehmoment: Das doppelt versetzte Design reduziert das Betätigungsdrehmoment um 35 % für eine reibungslose manuelle oder betätigte Steuerung

• Wartungsfreies Design: Selbstschmierende Lager und korrosionsbeständige Komponenten machen routinemäßige Wartung überflüssig

• Vielseitige Betätigung: ISO 5211-Montagepad, kompatibel mit manuellen Hebeln, Getriebeantrieben oder pneumatischen/elektrischen Stellantrieben

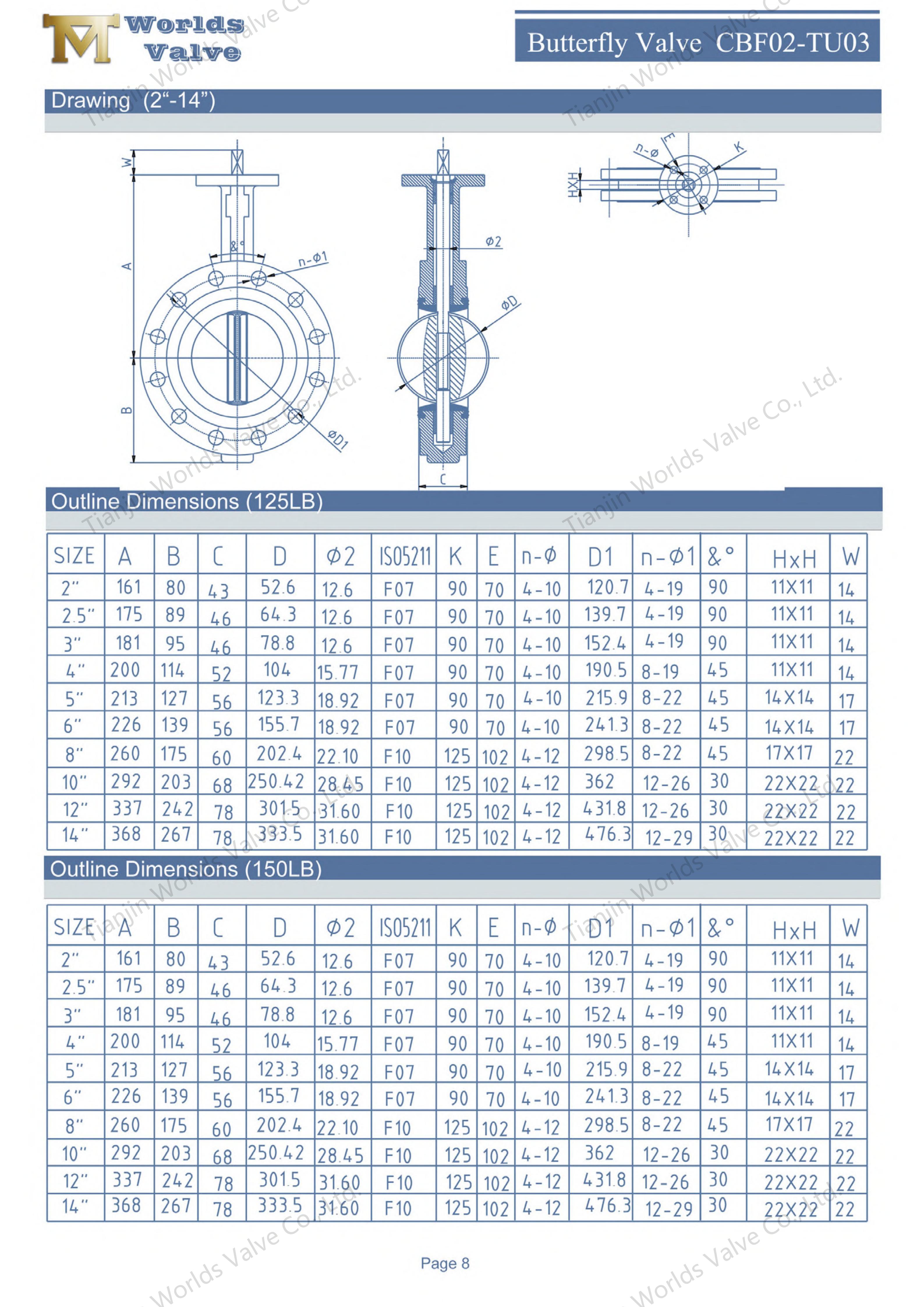

Technische Parameter:

Hauptmaterial:

Branchenanwendungen

• Wasseraufbereitungsanlagen: Pumpenaustragskontrolle, Filtersysteme und Chemikaliendosierung

• HVAC-Systeme: Kühlwasserkreisläufe, Kühltürme und Energieübertragungsstationen

• Industrielle Verarbeitung: Kühlwassernetze, Prozessflüssigkeitskontrolle und Versorgungssysteme

• Brandschutz: Sprinkleranlagen und Löschwasserversorgungsleitungen

• Bewässerungssysteme: Hauptleitungskontrolle und Zonenmanagement in landwirtschaftlichen Anwendungen

• Kommunales Wasser: Verteilungsnetze, Pumpstationen und Reservoirsteuerung

Wettbewerbsvorteile

• Energiesparendes Design: Die U-förmige Scheibentechnologie reduziert die Pumpkosten durch minimierten Druckverlust erheblich

• Haltbarkeitssicherung: Die hochwertige Konstruktion aus Sphäroguss gewährleistet langfristige Zuverlässigkeit in anspruchsvollen Umgebungen

• Leistungsüberprüfung: CFD-optimierte Hydrodynamik, validiert durch Labortests und Feldanwendungen

• Globale Compliance: CE-, UKCA- und WRAS-Zertifizierungen gewährleisten die internationale Marktakzeptanz

• Anpassungsbereit: Für OEM-Projekte sind modifizierte Scheibenprofile, Beschichtungsspezifikationen und Verbindungstypen verfügbar

• Technische Expertise: Technische Unterstützung für Anwendungsanalyse und Systemintegration

Fazit:

Durch das innovative U-förmige Scheibendesign und die robuste Konstruktion aus Sphäroguss bietet diese industrielle Absperrklappe eine unübertroffene Durchflusseffizienz und Zuverlässigkeit für Wasser-, HVAC- und Verarbeitungsanwendungen weltweit.
