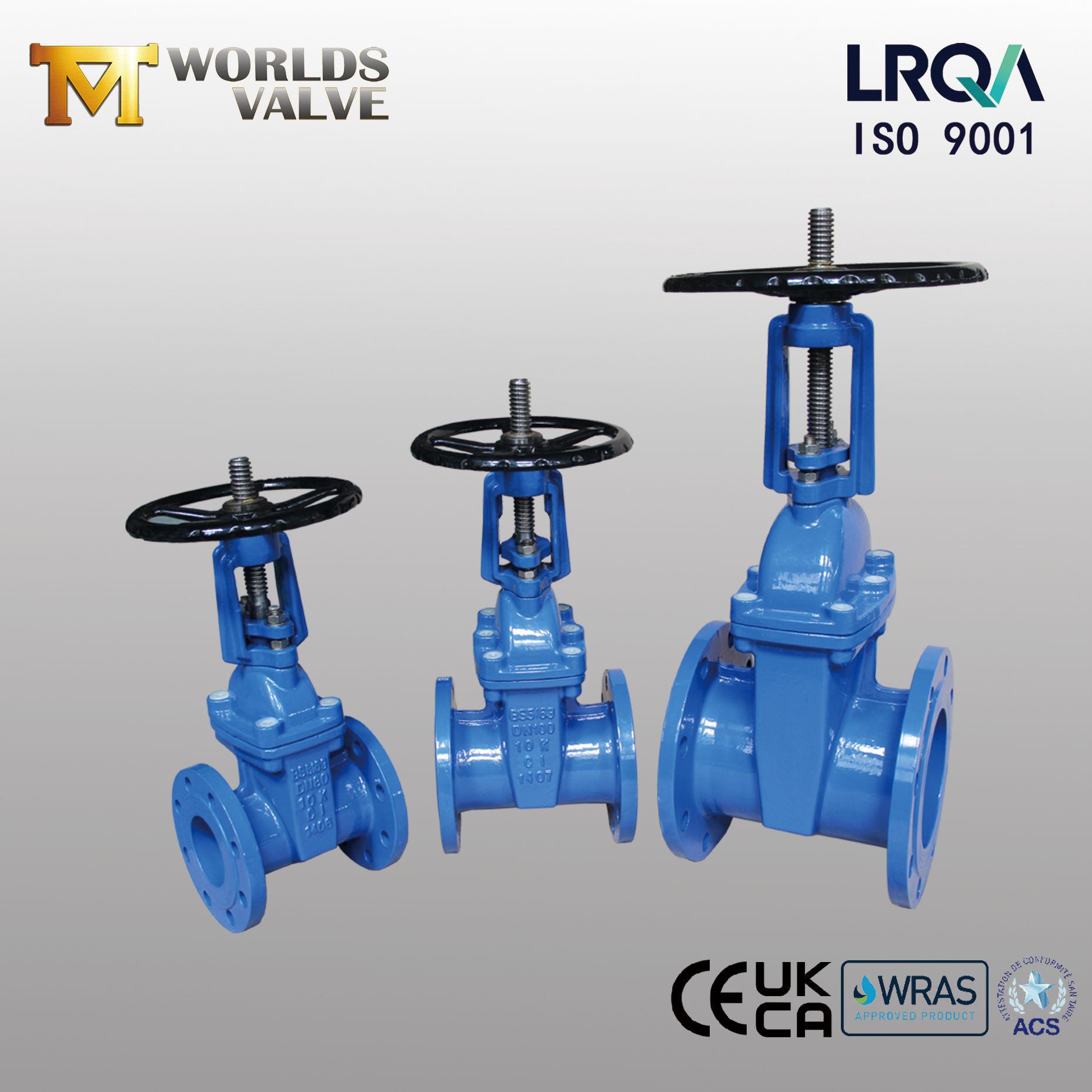

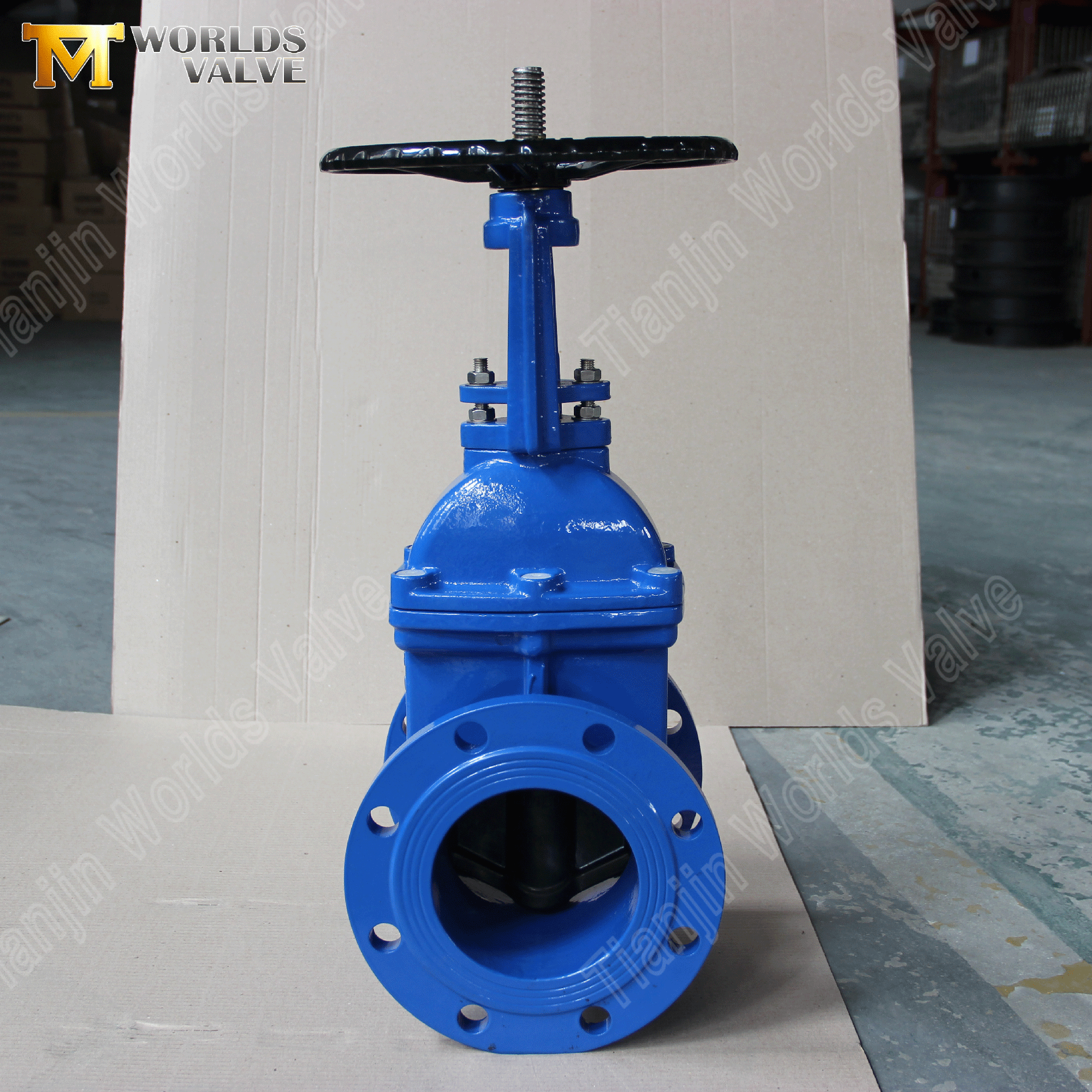

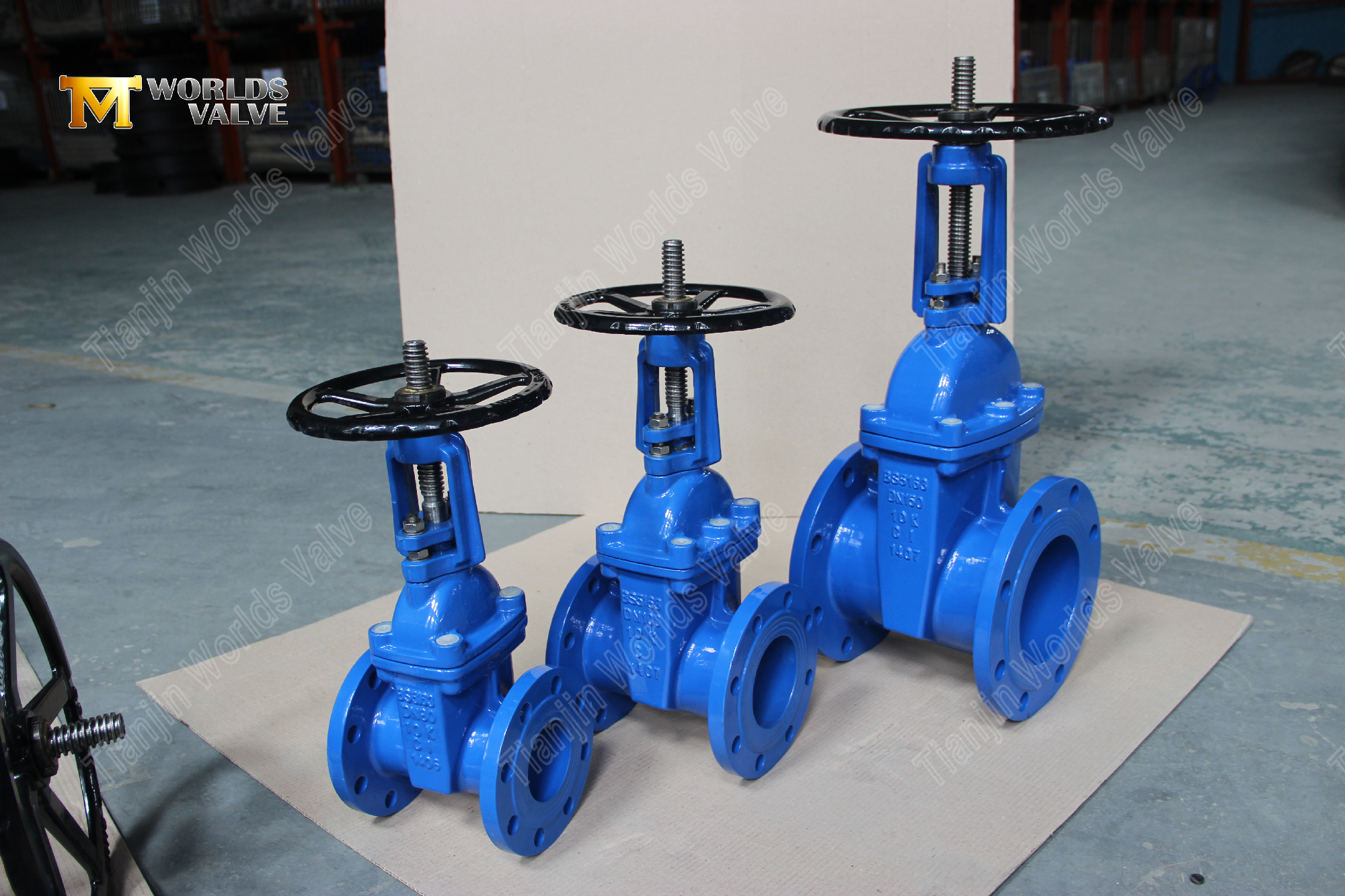

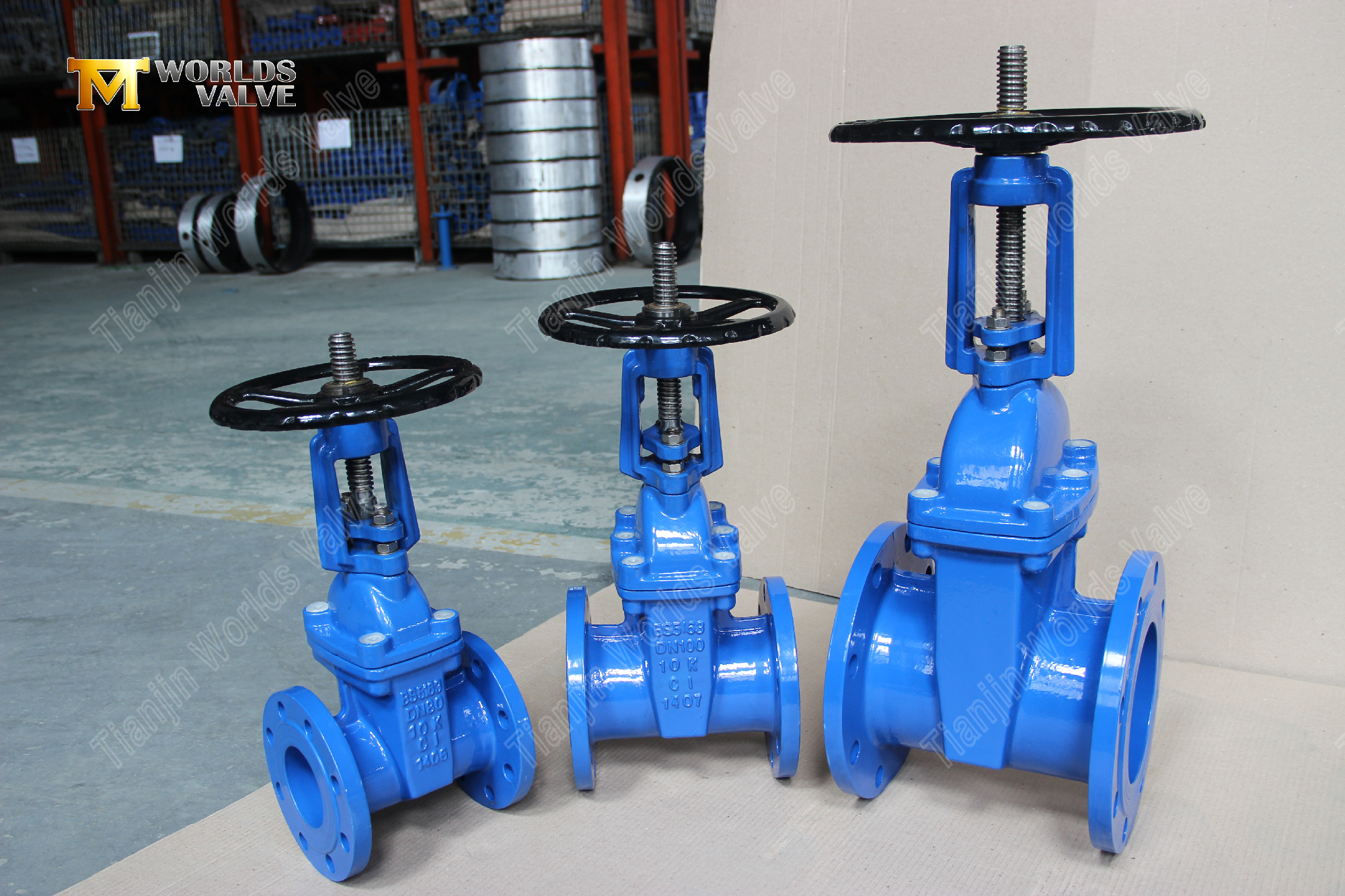

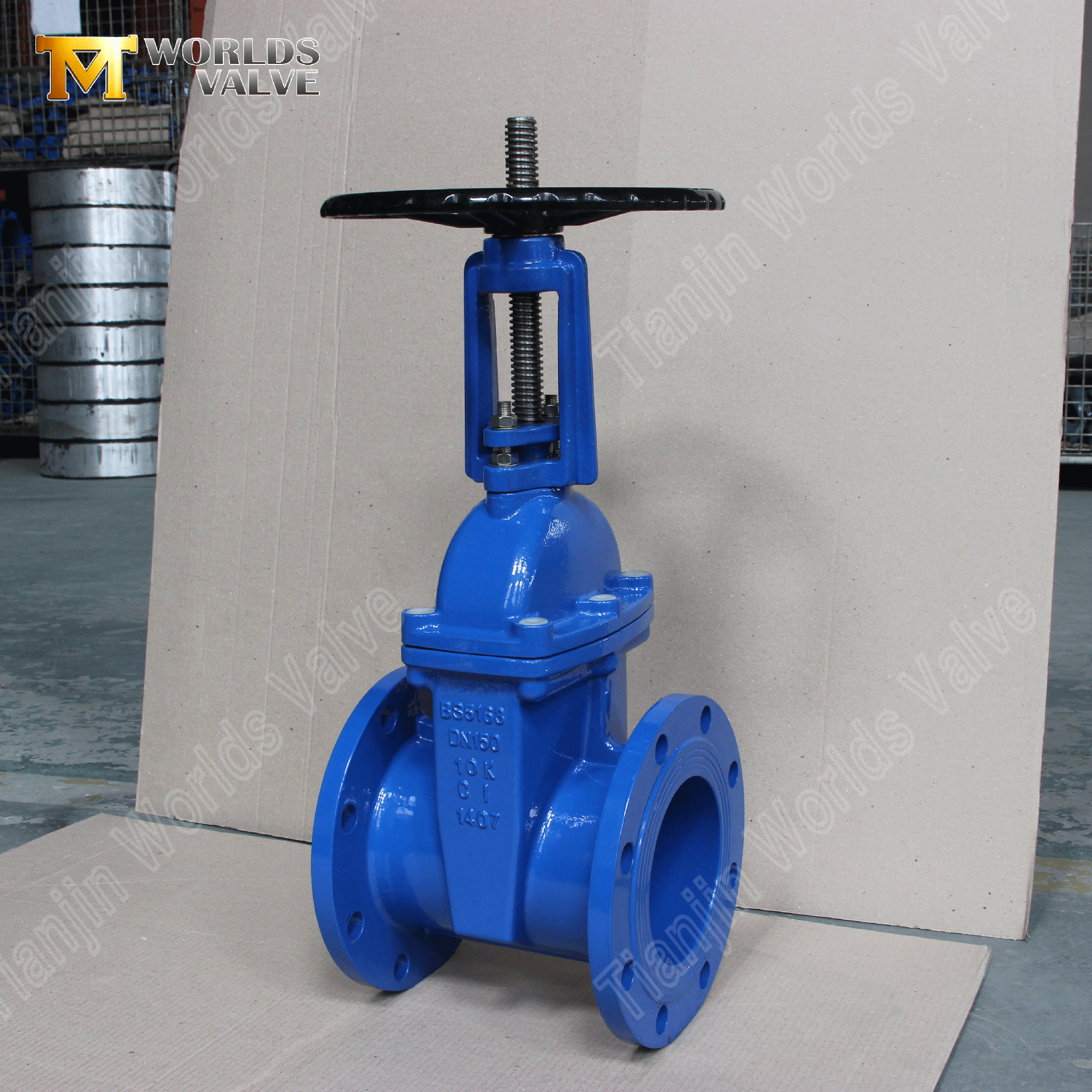

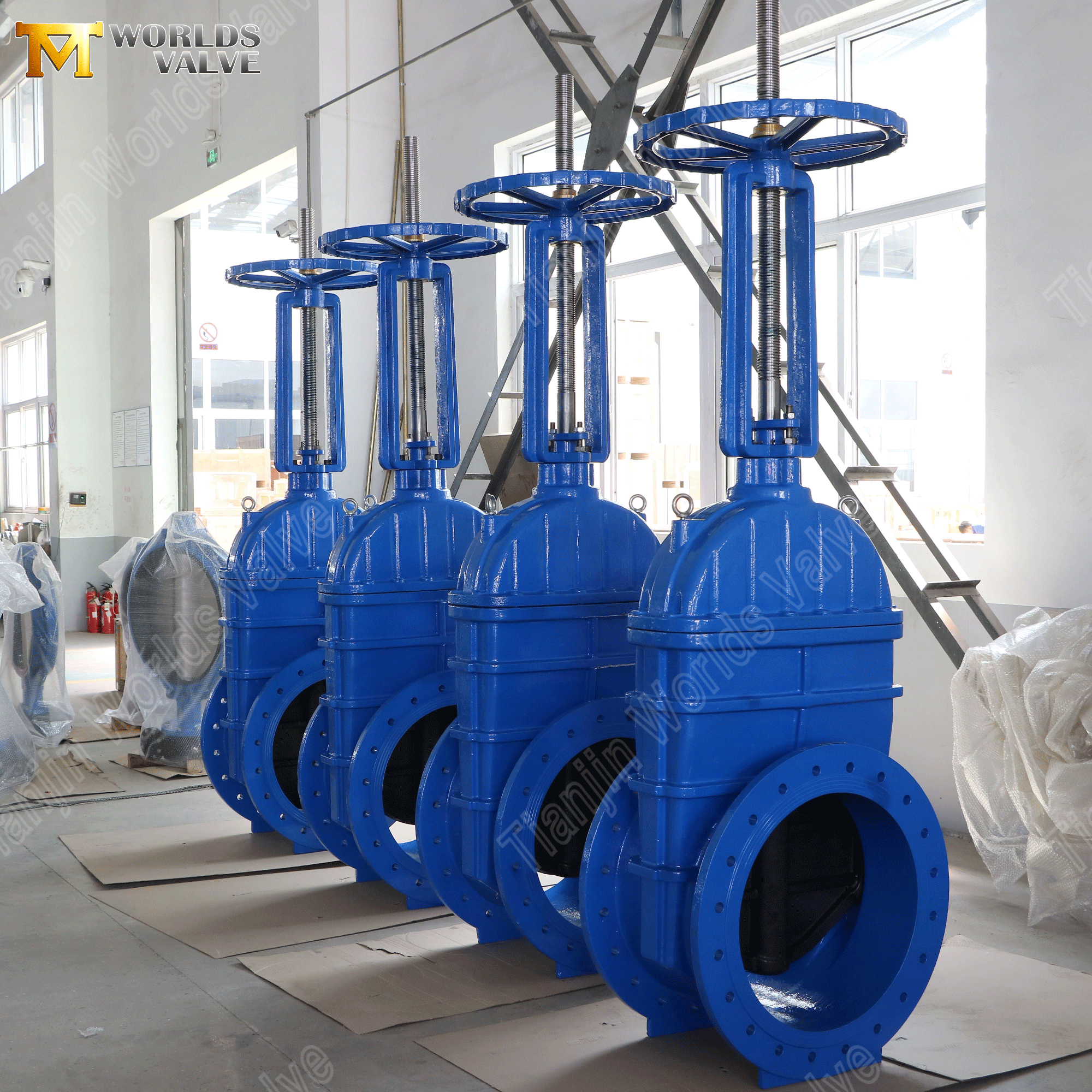

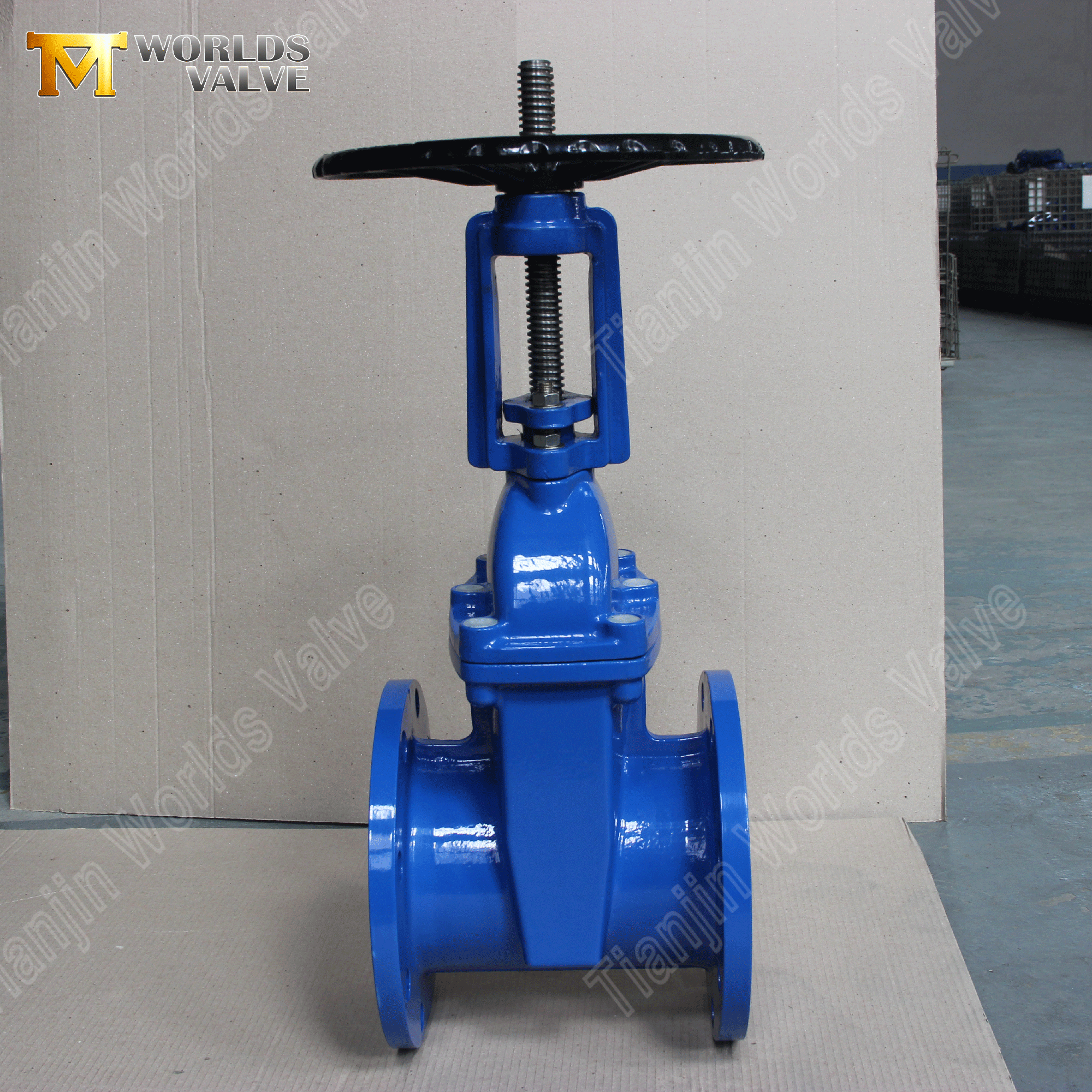

JIS 10K / BS5163 Absperrschieber mit elastischem Sitz – Handrad

Produktübersicht

Ein Absperrschieber mit elastischem Sitz ist ein Ventil mit linearer Bewegung, das mithilfe eines mit Gummi ausgekleideten Keils eine blasendichte Abdichtung gegenüber dem Ventilkörper erzeugt. Im Gegensatz zu Absperrschiebern mit Metallsitz, die auf Metall-zu-Metall-Kontakt angewiesen sind, gleicht die elastische Sitzkonstruktion kleinere Ablagerungen und Unvollkommenheiten im Durchfluss aus und gewährleistet so eine zuverlässige Absperrung auch bei anspruchsvollen Wasser- und Abwasseranwendungen.

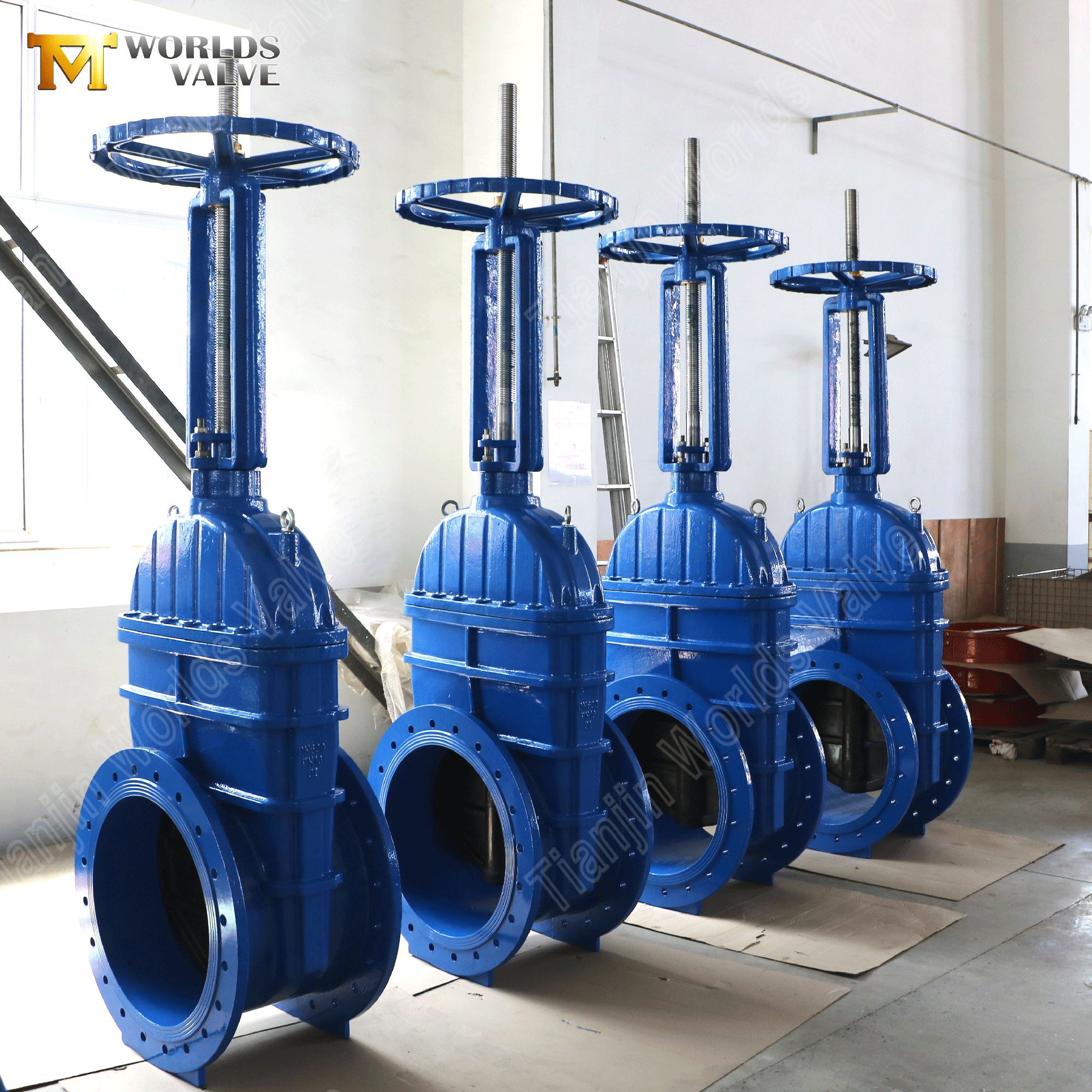

Bei diesem Modell handelt es sich um einen Absperrschieber mit steigender Spindel (OS&Y). Die Spindel hebt und senkt sich mit dem Keil und bietet so eine klare visuelle Anzeige der Ventilposition. Wenn der Schaft vollständig angehoben ist, ist das Ventil geöffnet; Im vollständig abgesenkten Zustand ist das Ventil geschlossen. Dies macht es ideal für Anwendungen, bei denen Bediener den Ventilstatus auf einen Blick bestätigen müssen, beispielsweise in Wasseraufbereitungsanlagen, Pumpstationen und Brandschutzsystemen.

Das Ventil wird nach den Standards JIS 10K und BS5163 hergestellt und gewährleistet so die Kompatibilität mit japanischen und britischen Rohrleitungssystemen. Es verfügt über ein CI-Gehäuse (Grauguss) und eine Handradbedienung für eine zuverlässige manuelle Steuerung. Der elastische EPDM-Sitz ist vollständig auf den Keil aufvulkanisiert (ausgehärtet) und sorgt so für eine dauerhafte, leckagefreie Verbindung, die einer Verschiebung bei hohen Strömungsgeschwindigkeiten standhält.

Als direkter OEM/ODM-Hersteller mit über 19 Jahren Exporterfahrung liefert Tianjin Worlds Valve Co., Ltd. vollständig anpassbare Absperrschieber mit elastischem Sitz – Materialien, Größen, Druckstufen, Flanschstandards, Beschichtungen und Betriebsmethoden – alles genau auf Ihre Spezifikationen zugeschnitten. Unsere Produkte werden in mehr als 50 Länder exportiert und sind nach ISO 9001 (zertifiziert durch LRQA), CE, UKCA, WRAS und ACS zertifiziert.

Einführen:

OS&Y-Absperrschieber mit elastischem Sitz | CI-Körper | JIS 10K / BS5163 | Handrad

Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

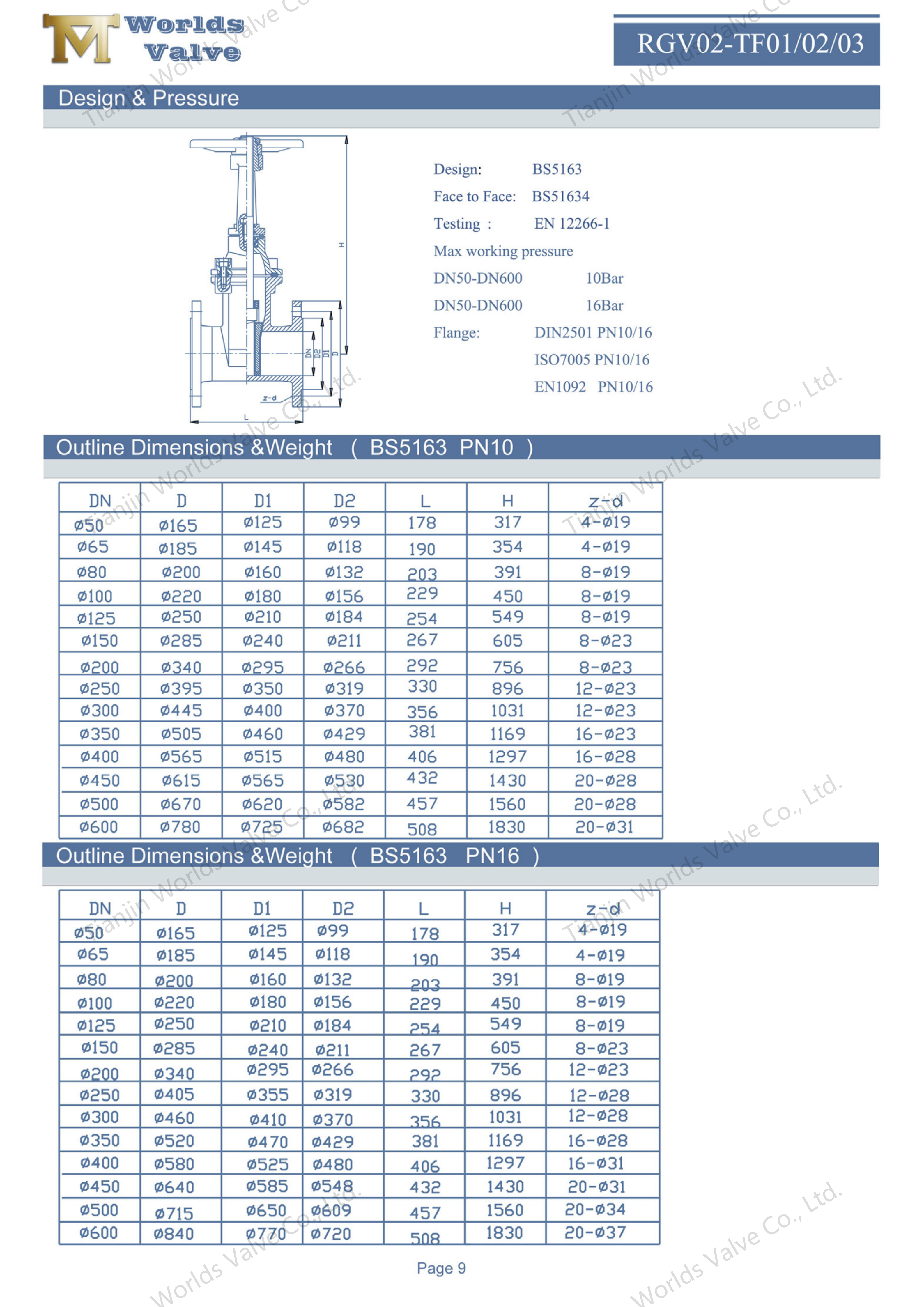

RGV02-TF01 – Detaillierte Produktinformationen

Technische Spezifikationen

Dieses Modell ist mit den folgenden Parametern konfiguriert. Bitte beachten Sie, dass alle unten aufgeführten Artikel an Ihre spezifischen Bedürfnisse angepasst werden können.

Hauptmerkmale und Vorteile

1. Design mit steigendem Schaft (OS&Y) – visuelle Positionsanzeige

• Klare Positionsanzeige – Der ansteigende Schaft bietet eine sofortige visuelle Bestätigung des Ventilstatus – Schaft oben bedeutet geöffnet, Schaft unten bedeutet geschlossen. Kein Rätselraten, keine versehentliche Bedienung.

• Geeignet für die Erdinstallation – Mit einer Schaftverlängerung ermöglicht das ansteigende Schaftdesign den Betrieb über der Erde und ist somit ideal für erdverlegte Rohrleitungen und Ventilkästen.

• Einfache Wartung – Die Spindelpackung kann angepasst oder ausgetauscht werden, ohne das Ventil aus der Rohrleitung zu entfernen, wodurch Ausfallzeiten reduziert werden.

2. Gehäusematerial – CI (Grauguss)

• Zuverlässige Festigkeit – Grauguss bietet eine ausreichende mechanische Festigkeit für JIS 10K- und BS5163-Anwendungen in Wasser- und Abwasseranwendungen.

• Hervorragende Bearbeitbarkeit – Das Material ermöglicht präzises Gießen und enge Maßtoleranzen und gewährleistet eine zuverlässige Flanschabdichtung und einen reibungslosen Keilbetrieb.

• Kostengünstige Lösung – CI bietet eine wirtschaftliche Wahl für allgemeine industrielle und kommunale Dienstleistungen.

3. Federnd sitzender Keil – blasendichte Absperrung

• Vulkanisierter EPDM-Sitz – Der EPDM-Gummisitz ist durch Hochtemperaturvulkanisation dauerhaft mit dem Keil verbunden, wodurch Lücken oder Leckpfade zwischen Sitz und Keil vermieden werden.

• Gleicht Schmutz aus – Die elastische Gummioberfläche umschließt kleinere Schmutzpartikel und sorgt so für eine dichte Abdichtung auch bei nicht perfekten Wasserbedingungen.

• Blasendichte Leistung – Der nach EN12266-1 getestete elastische Sitz sorgt für eine leckagefreie Absperrung und ist somit ideal für Trinkwasser und kritische Isolationsanwendungen.

4. Handradbedienung – zuverlässige manuelle Steuerung

• Einfache, zuverlässige Bedienung – Das Handrad ermöglicht eine direkte mechanische Steuerung mit deutlicher taktiler Rückmeldung – keine Stromversorgung oder Steuerung erforderlich.

• Geringes Betätigungsdrehmoment – ​​Das Keildesign und der Mechanismus mit ansteigendem Spindelgewinde reduzieren das Betätigungsdrehmoment und machen die manuelle Bedienung reibungslos und mühelos.

• Verriegelungsvorrichtung verfügbar – Die optionale Verriegelungsmutter oder das Vorhängeschloss verhindern unbefugten Betrieb.

5. JIS 10K / BS5163-Konformität – Kompatibilität mit internationalen Standards

• JIS 10K – Entspricht den japanischen Industriestandards für 10-bar-Betrieb, mit Flanschabmessungen gemäß JIS B2212 – geeignet für Projekte in Japan und anderen JIS-Standardregionen.

• BS5163 – Entspricht der britischen Norm für Schieberventile mit elastischem Sitz, mit Flanschabmessungen gemäß BS4504 – geeignet für Projekte im Vereinigten Königreich und im Commonwealth.

• Dual-Standard-Flexibilität – ein Ventil, zwei wichtige internationale Standards – vereinfacht die Beschaffung und Bestandsverwaltung für multinationale Projekte.

Typische Anwendungen

Absperrschieber mit elastischem Sitz und ansteigender Spindelkonstruktion genießen in einer Vielzahl von Branchen Vertrauen:

• Wasserversorgung und -verteilung – Kommunale Wasserleitungen, Verteilungsnetze, Pumpstationen.

• Abwasserbehandlung – Abwasserleitungen, Kläranlagen, Abwassersysteme.

• Brandschutz – Löschwasserleitungen, Sprinkleranlagen, Hydrantenisolierung.

• HVAC-Systeme – Kaltwasser, Warmwasser, Kühlturmkreisläufe.

• Industrielle Verarbeitung – Kühlwasser, Prozessflüssigkeiten, allgemeine Isolierung.

• Bewässerung – Landwirtschaftliche Pumpstationen, Hauptleitungsisolierung.

Warum sollten Sie sich für das Ventil von Tianjin Worlds entscheiden?

• Qualität, der Sie vertrauen können . Unsere ISO 9001:2015-Zertifizierung wird von LRQA ausgestellt, einer der weltweit angesehensten Zertifizierungsstellen. Jedes Ventil wird ohne Ausnahme mit Materialzertifikaten und Druckprüfberichten geliefert.

• Spezialisten für Absperrschieber . Wir verfügen über umfassende Erfahrung in der Herstellung von Absperrschiebern mit elastischem Sitz für Wasser-, Abwasser- und kommunale Projekte weltweit. Unser Design mit steigendem Vorbau ist auf zuverlässige, langfristige Leistung ausgelegt.

• Einhaltung der JIS- und BS-Standards . Wir fertigen nach den Standards JIS 10K und BS5163 und bieten Ihnen so Flexibilität für Projekte in verschiedenen Regionen und Rohrleitungssystemen.

• Vollständige Anpassung . Materialien, Größen, Druckstufen, Flanschnormen (JIS, BS, ANSI, DIN), Beschichtungen (jede RAL-Farbe), Betriebsmethoden – alles maßgeschneidert auf Ihre Spezifikation.

• Über 19 Jahre Exporterfahrung . Reibungslose Logistik und After-Sales-Unterstützung in über 50 Ländern in Europa, Amerika, dem Nahen Osten und Südostasien.

• 100 % Rückverfolgbarkeit . Materialzertifikate und Druckprüfberichte bei jeder Bestellung – keine Ausnahme.

• Schnelle Abwicklung . Engagierter Projektmanager; typische Lieferzeit 15–40 Tage. Fabrikbesuche sind in Tianjin willkommen.

Nehmen Sie Kontakt mit uns auf – passen Sie noch heute Ihren Absperrschieber individuell an:

Ganz gleich, ob Sie diese JIS 10K/BS5163-Konfiguration, eine andere Größe oder Druckstufe oder ein komplettes Ventilpaket für ein Großprojekt benötigen – wir sind bereit, nach Ihren Vorgaben zu bauen.

Senden Sie uns Ihre Anforderungen:

• Erforderliche Größe und Druckstufe

• Medientyp und Betriebstemperatur

• Bevorzugte Materialkombination (Körper / Keil / Stiel)

• Betätigungsmethode (Handrad, Getriebe, elektrisch, pneumatisch)

• Flanschstandard (JIS, BS, ANSI, DIN)

• Streichfarbe (alle RAL)

• Zielmenge und Zielhafen

Unser Team wird Ihnen innerhalb von 24 Stunden ein Angebot und einen technischen Vorschlag unterbreiten.

Werksbesuche sind willkommen – kommen Sie und sehen Sie, wie wir Ihre Ventile in Tianjin, China, herstellen.

Kontaktieren Sie uns jetzt und lassen Sie uns gemeinsam Ihr Ventil bauen.
