Konzentrisch u Abschnitt U-Typ-Doppelflansch-Schmetterlingsventil mit Gummi-Soft-Sitz, API609-Klasse 150 PN10 PN16

Konzentrisch u Abschnitt u Geben Sie Doppelflansch-Schmetterlingsventil mit Gummi-Soft-Sitz, API609 ein
Das Schmetterlingsventil ist ein doppeltes Flansch-Design, das für den Dead-End-Service verwendet werden kann. Diese Schmetterlingsventilserie verfügt über viele Konstruktionsmerkmale und Vorteile, wie z. B. hohe CV-Ratings, Mindestteile, die den Linienmedien, mehr Zuverlässigkeit und einer bewährten Aufzeichnung der langen Lebensdauer ausgesetzt sind. Ein großer Konstruktionsvorteil dieser Ventilproduktlinien ist die internationale Kompatibilität.
  • CBF01-TU03.

Verfügbarkeitsstatus:
Menge:
sharethis sharing button

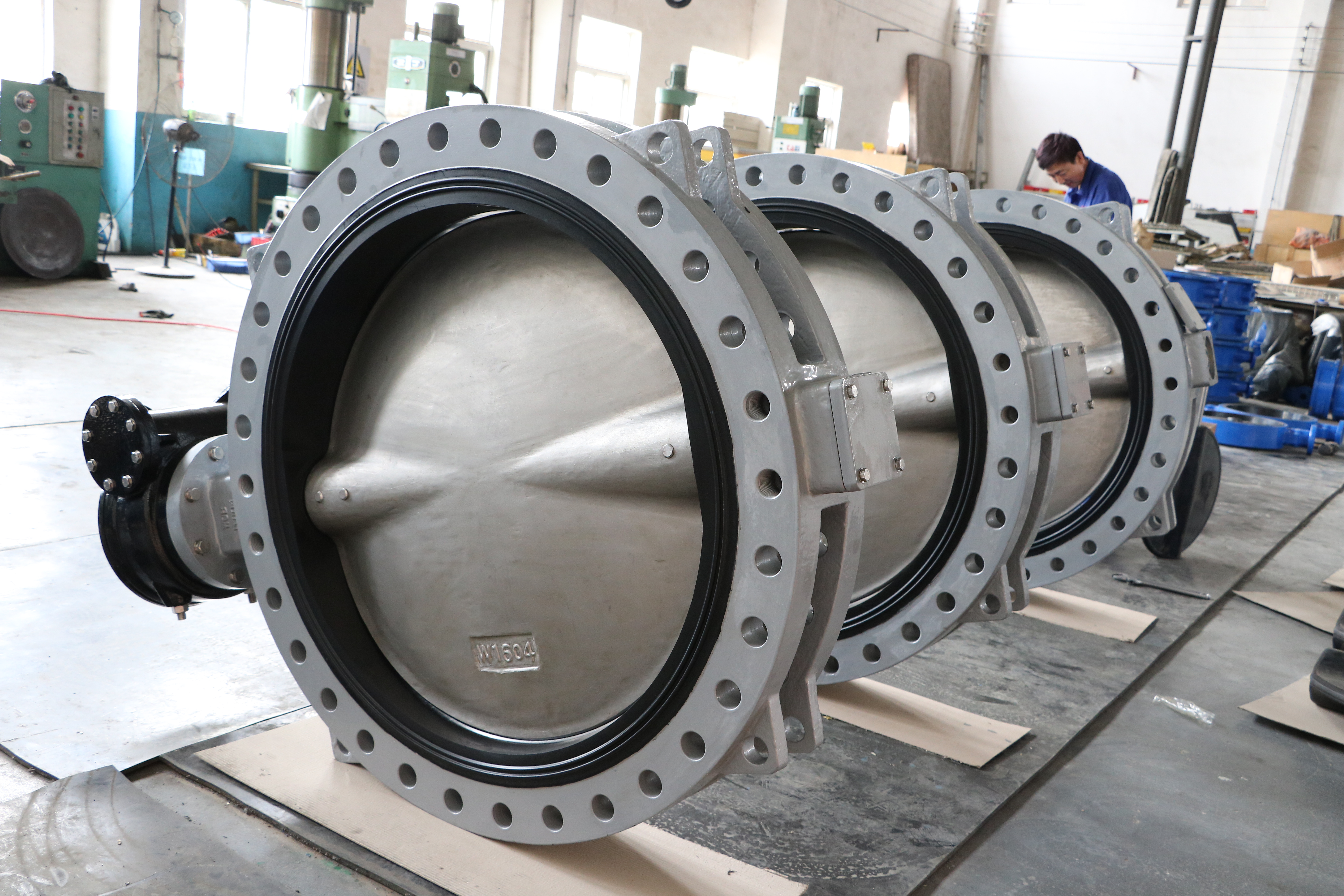

1 u Abschnitt Doppelflansch-Schmetterlingsventil


Produkteigenschaft:

  • 100% bidirektionales abschaltendes Abschalten.

  • Montage ohne Einschränkung der Strömungsrichtung.

  • Reduziertes Gewicht und Gesamtabmessungen.

  • Niederdruckverluste und reduzierte Energiekosten.

  • Hohe KV / CV-Werte.

  • Leicht zu reinigen und zu desinfizieren, um trinkbare Wassersysteme usw. zu desinfizieren usw.

  • Selbstreinigung (kein Rückstand wird gefangen).

  • Gute Korrosionsbeständigkeit.

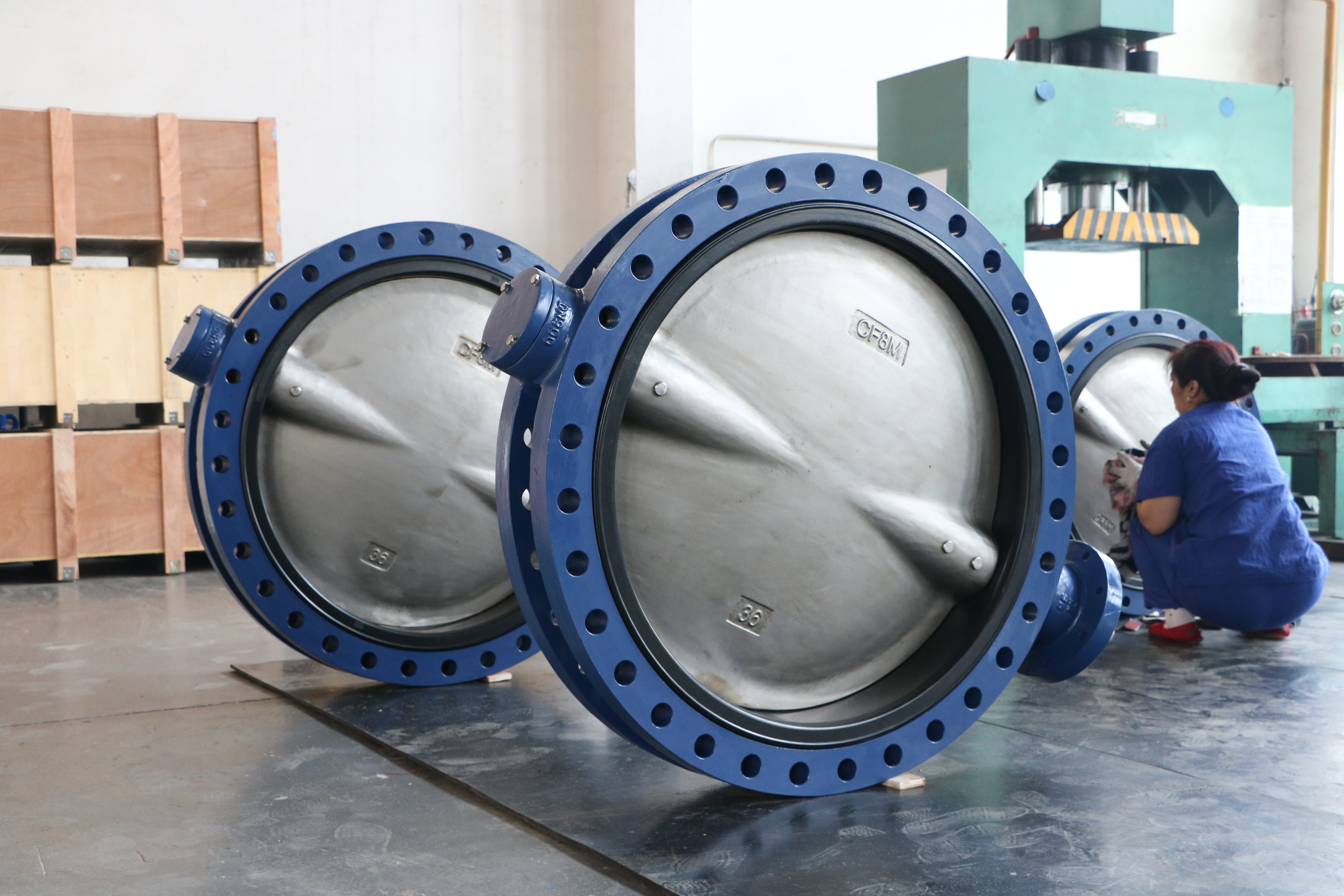

2 u Tippen Sie konzentrische Schmetterlingsventil mit Kegelstift


Technische Parameter:

Größe

Dn32-dn600.

DN650-DN2000.

Arbeitsdruck

16bar.

10 Bar

Schale

24bar.

15bar.

Dichtung

18bar.

11bar.

Betriebstemperatur

-45 ℃ ~ + 150 ℃

Betriebsumgebung.

Ballast- und Bilge-System Chemische Verarbeitung

Entsalzungsanlagen Bohren Rigs Trinkwasser

Trockene Pulver- und Getränkegasanlagen

Havc Mining Industry Paper Industry Sand Handling Seawater Zuckerindustrie

Thermo Technische Wasseraufbereitung Abwasser

Fahrmethode

Elektrische Pneumatik der Handhebel Wurmzahnrad

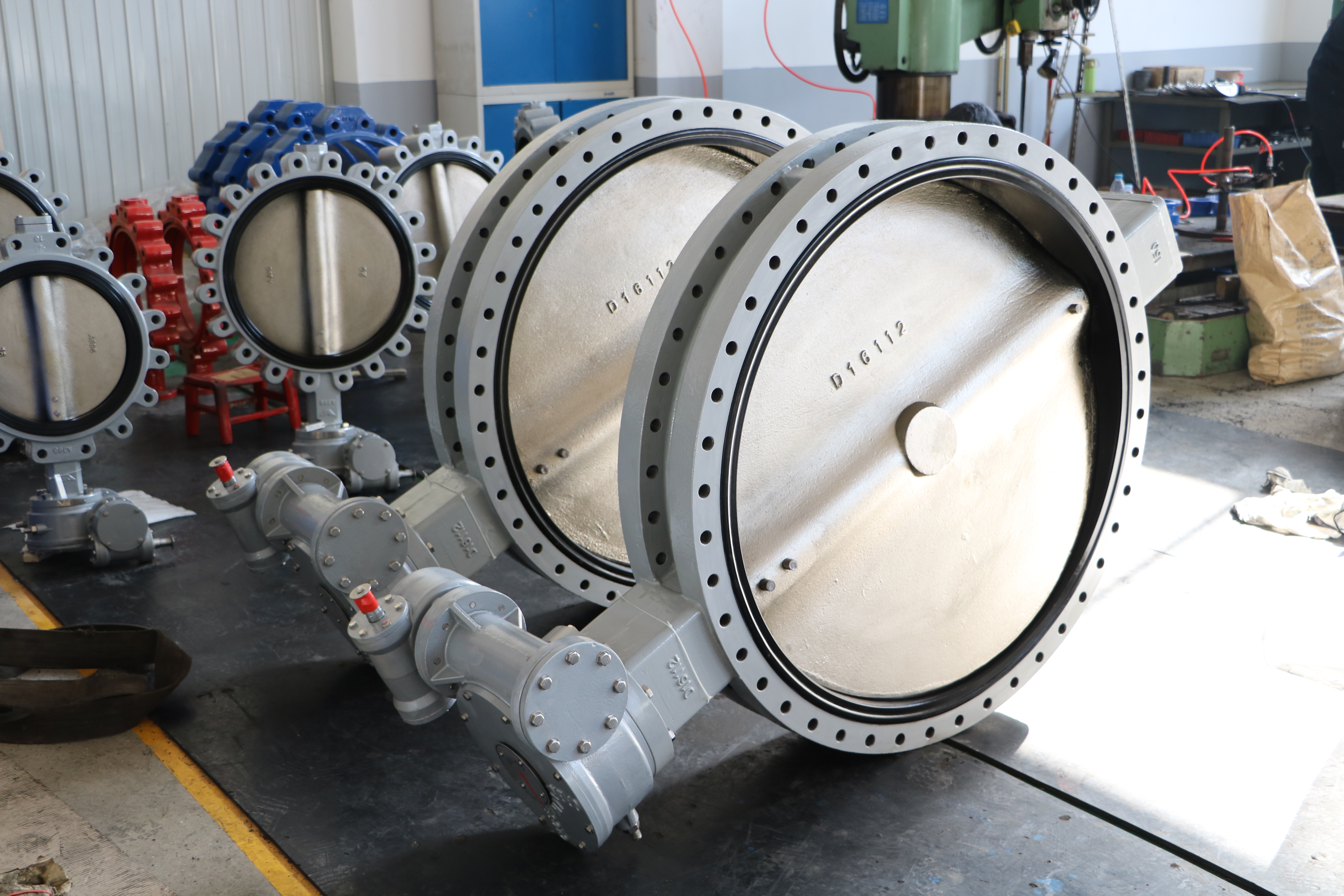

3 Duktiler Eisen DI EN1563 DE-GJS-400-15 Schmetterlingsventil


Hauptmaterial:

Name

Material

Körper

Gusseisen-Duktil-Eisen-Kohlenstoffstahl-Edelstahl-Al-Bronze

Rabatt

Duktiler Eisen-Kohlenstoffstahl Edelstahl al-Bronze

Welle

Edelstahl-Monel K500

Seat

Buna NBR EPDM Viton PTFE Hepdm Neopren Hypalon Naturkautschuk

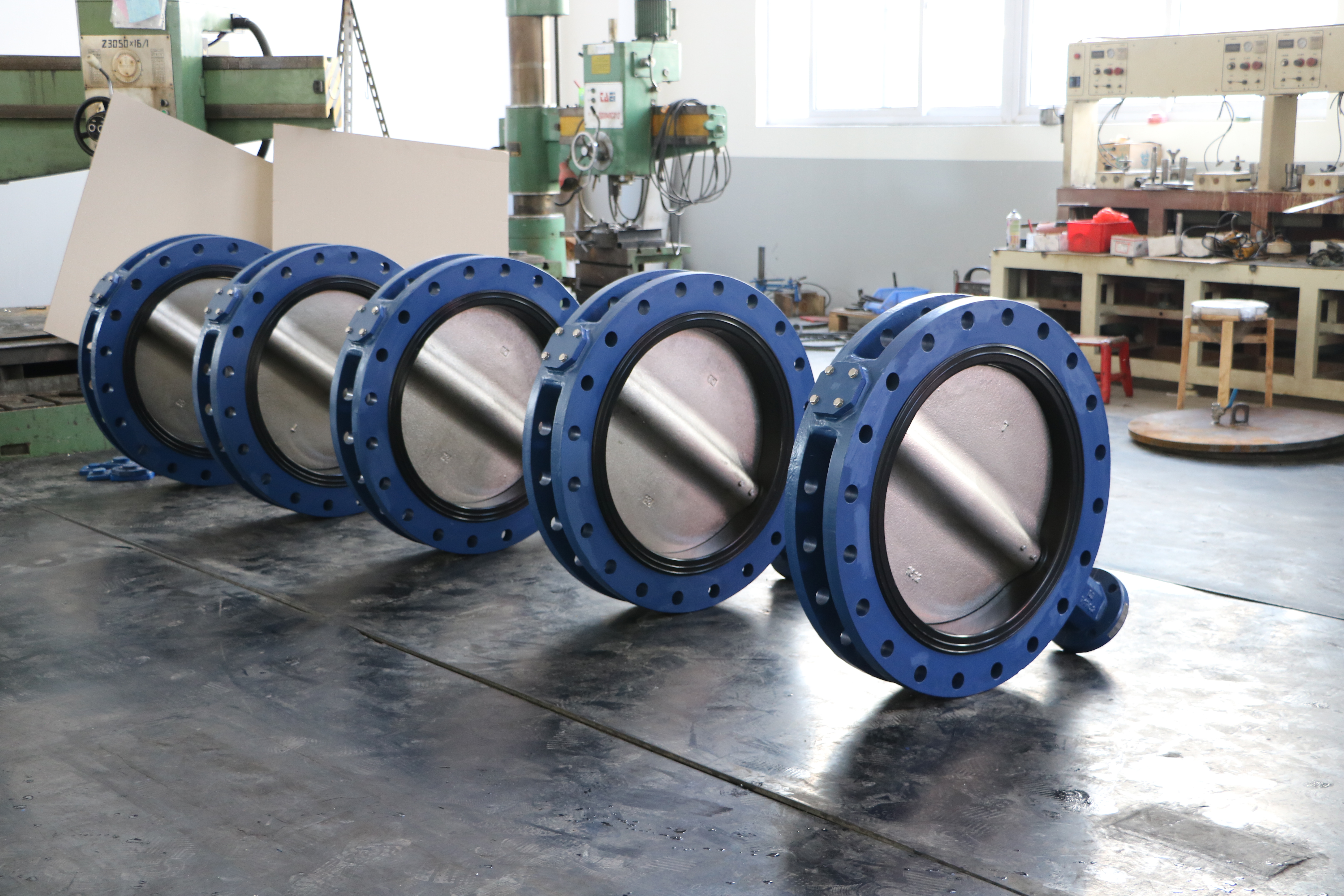

4 A536 A395 Duktiles Eisenkohlenstoffstahl Edelstahl Al-Bronze-Ventil


Executive Standard:

Designstandard

EN 593, MSS SP67 API 609 BS5155

Inspektion & Test.

API 598 ISO 5208 EN 12266

Endstandard

ANSI B16.1 CL. 125lb & b16.5 cl. 150 lb.

AS 2129 Tabelle D & E BS 10 Tabelle D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207.

SABS 1123 Tabelle 1000/3 & Tabelle 1600/3

Angesicht zu Angesicht

ISO 5752, EN 558, MSS SP67 und API 609 DIN3202

Oberflansch

ISO 5211.

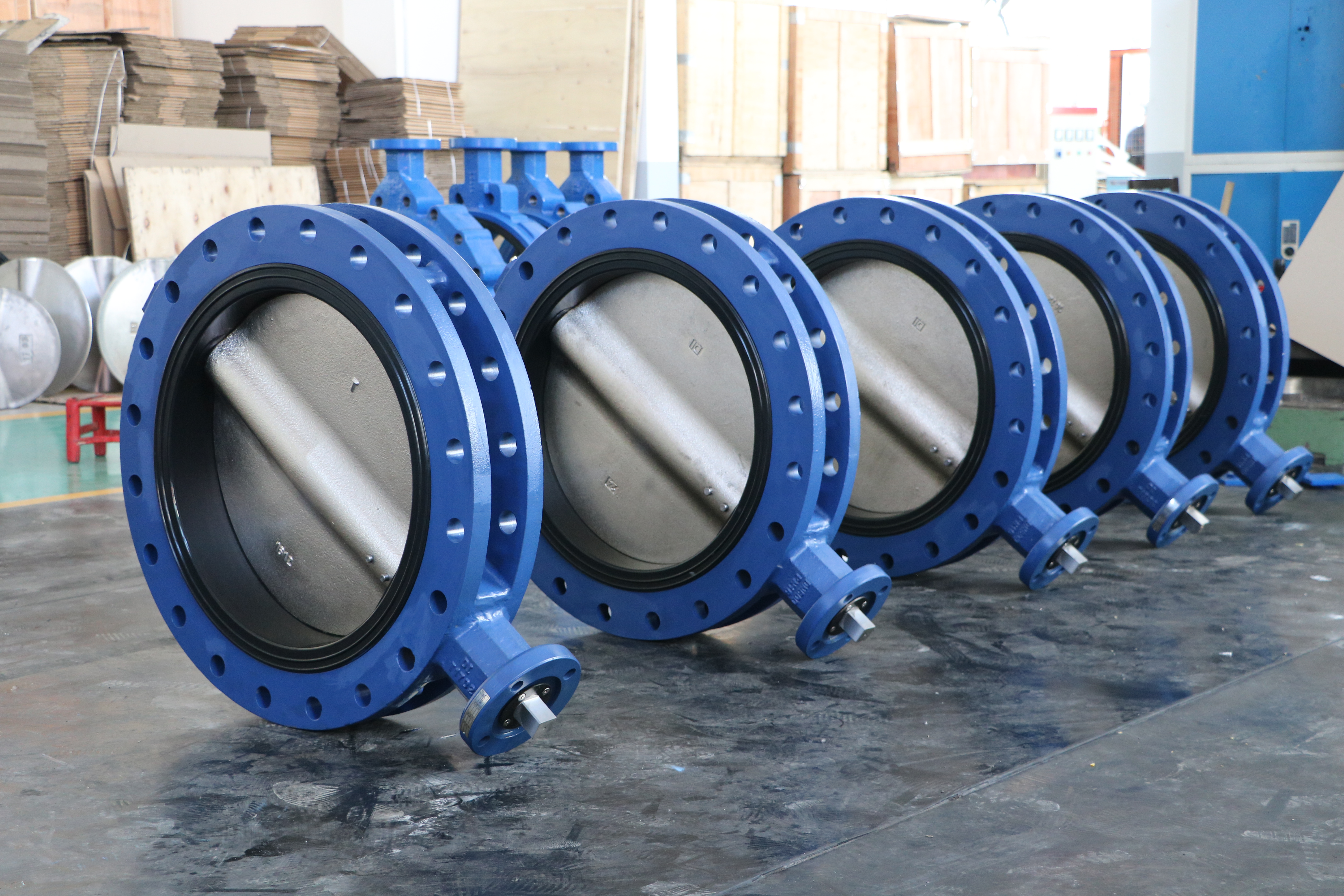

5 Doppelflansch U-Abschnitt CF8 CF8M-Schmetterlingsventil
