CBF01-TL01
OEM|ODM
| Menge: | |
|---|---|

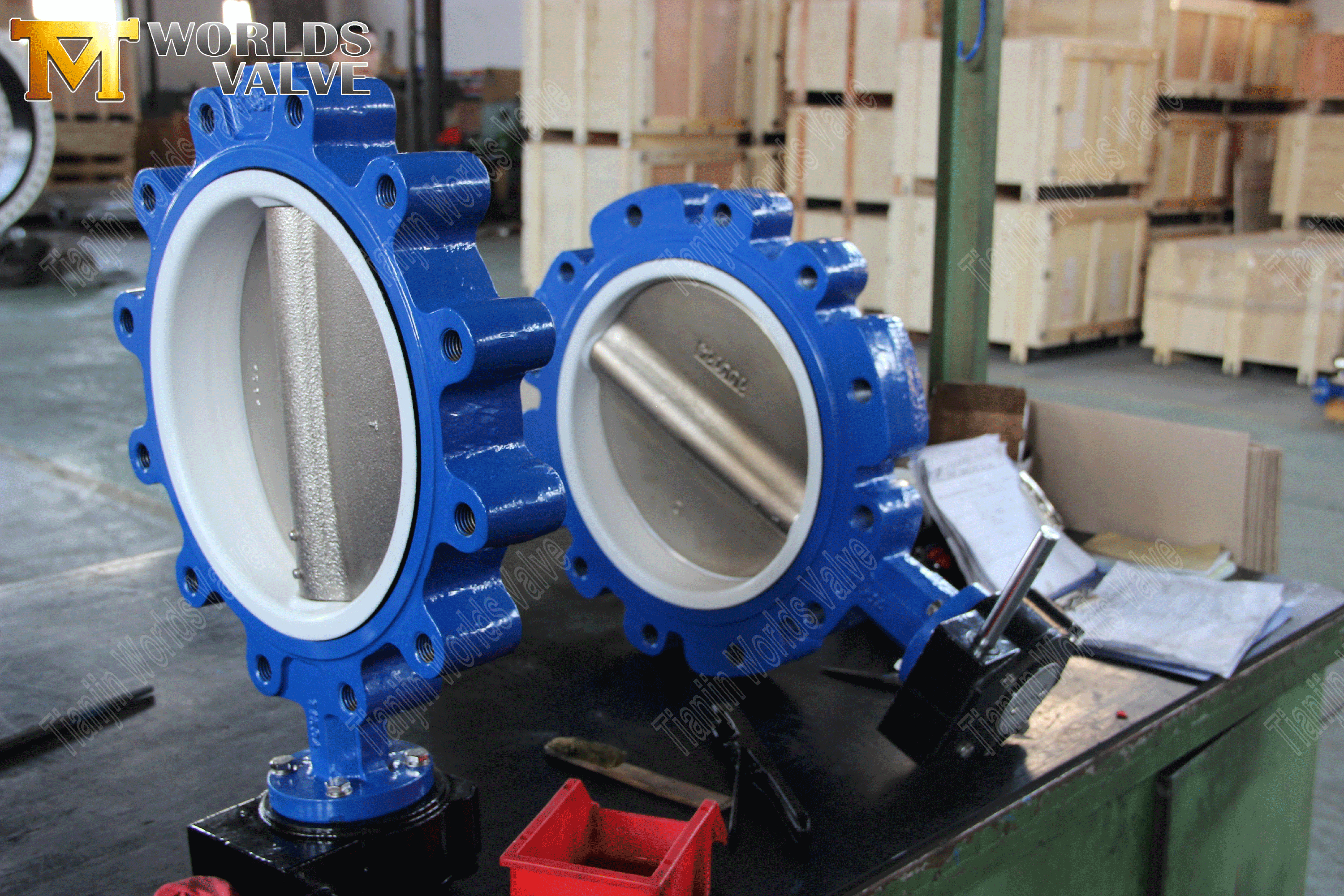

Das konzentrische Schmetterlingsventil vom Typ mit dem Hebelgriff mit seinem konzentrischen Design stellt sicher, dass die Scheibe im Ventilkörper zentriert ist. Diese Funktion bietet eine ausgewogene Durchflussregelung, minimieren Druckabfälle und gewährleisten einen reibungslosen Betrieb. Diese Lug -Installationsmethode bietet eine sichere und leckere Beweisverbindung. Das Schmetterlingsventil mit Hebelgriff dient als visueller Indikator für die Position des Ventils und erhöht die operative Sicherheit.
100% bidirektionaler enger Abschlusses.
Installation ohne Einschränkung der Strömungsrichtung.
Reduziertes Gewicht und Gesamtabmessungen.
Niederdruckverlust und reduzierte Energiekosten.
Hohe KV / CV -Werte.
Einfach zu reinigen und desinfizieren für Trinkwassersysteme usw.
Selbstreinigung (keine Rückstände werden gefangen).
Guter Widerstand gegen Korrosion.

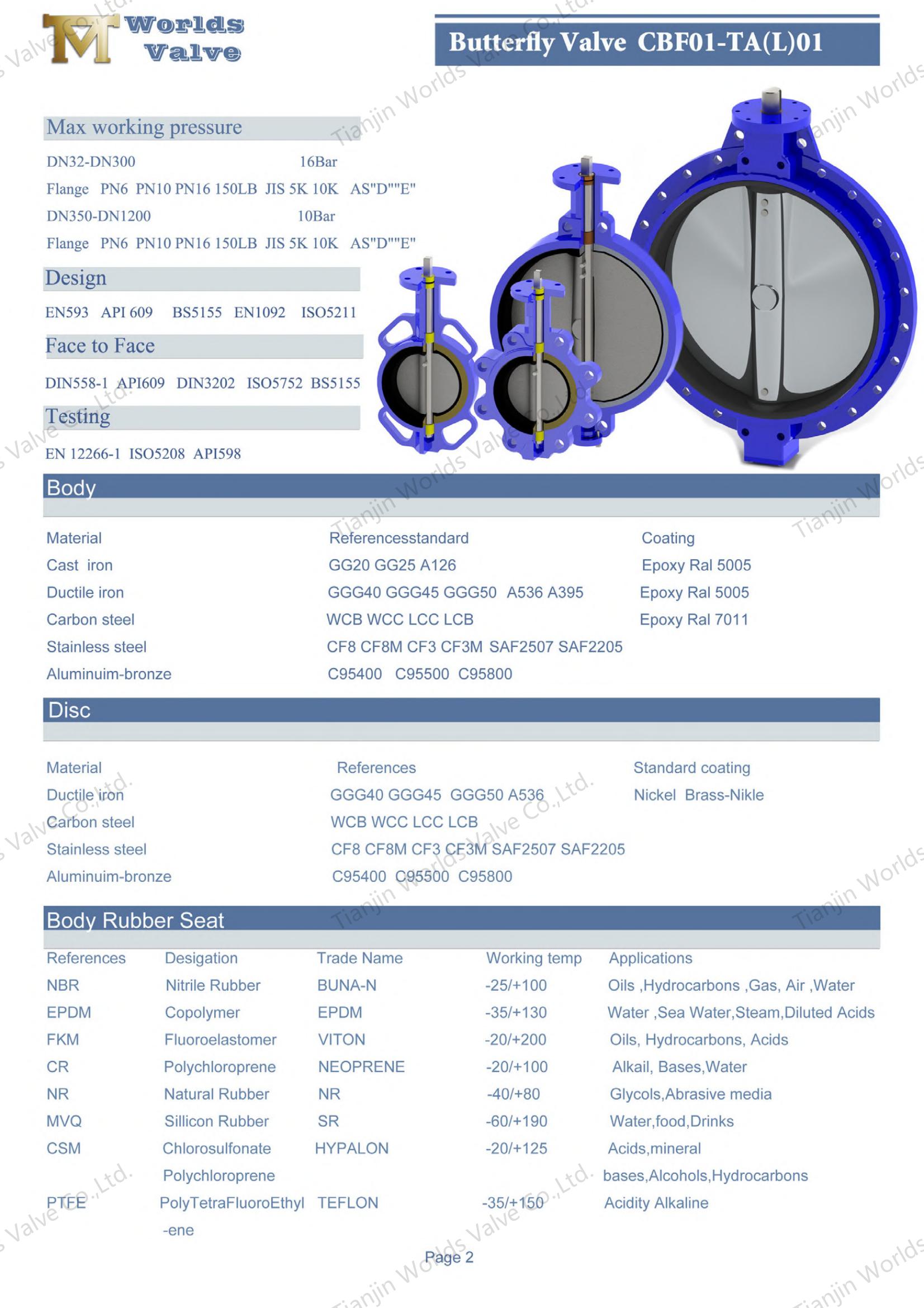

Größe | DN32-DN600 | DN650-DN2000 |
Arbeitsdruck | 16BAR | 10BAR |
Hülse | 24BAR | 15BAR |
Siegel | 18Bar | 11BAR |
Betriebstemperatur | ||
Betriebsumgebung | Ballast- und Bilge -System Chemische Verarbeitung Entsalzungsanlagen Bohrungen Trinkwasser Trockenpulver Essen und Getränk Gasanlagen Havc Bergbau Papierindustrie Sandhandhabung Meerwasser Zuckerindustrie Technische Wasseraufbereitung von Thermo Abwasser | |
Fahren Verfahren | Hand Hebel Wurmausrüstung Elektrisch Pneumatisch | |
Name | Material |
Körper | Gusseisen Duktiles Eisen Kohlenstoffstahl Edelstahl Al-Bronze |
Scheibe | Duktiles Eisen Edelstahl aus Kohlenstoffstahl Al-Bronze |
Welle | Edelstahl Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hypalon -Naturkautschuk |
Designstandard | EN 593, MSS SP67 API 609 BS5155 |
Inspektion & Test | API 598 ISO 5208 EN 12266 |
Endstandard | Ansi B16.1 Cl. 125lB & B16.5 Cl. 150 lb Als 2129 Tabelle D & E BS 10 TABELLE D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb Awwa C207 SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
Von Angesicht zu Angesicht | ISO 5752, EN 558, MSS SP67 und API 609 DIN3202 |
Top Flansch | ISO 5211 |
Zusammenfassend lässt sich sagen, dass das konzentrische Butterfly -Ventil mit Hebelgriff mit einem benutzerfreundlichen Design mit hervorragender Leistung zu einer beliebten Wahl für eine breite Palette von Flüssigkeitsabwicklungsanwendungen kombiniert wird.
