Konzentrisches Wafer-Schmetterlingsventil mit Gummi-harten Rücksitz ohne Pin-Design, Cartrigegummisitz API609 EN558

Das elastische sitzende Schmetterlingsventil ist ein doppeltes Flansch-Design, das für den Dead-End-Service verwendet werden kann. Diese Schmetterlingsventilserie verfügt über viele Konstruktionsmerkmale und Vorteile, wie z. B. hohe CV-Ratings, Mindestteile, die den Linienmedien, mehr Zuverlässigkeit und einer bewährten Aufzeichnung der langen Lebensdauer ausgesetzt sind. Ein großer Konstruktionsvorteil dieser Ventilproduktlinien ist die internationale Kompatibilität.

Modell:
CBF02-TA01.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Produktbeschreibung

1 Gummi EPDM NBR Buna-n Futter konzentrisches Schmetterlingsventil

Produkteigenschaft:

100% bidirektionales abschaltendes Abschalten.
Montage ohne Einschränkung der Strömungsrichtung.
Reduziertes Gewicht und Gesamtabmessungen.
Niederdruckverluste und reduzierte Energiekosten.
Hohe KV / CV-Werte.
Leicht zu reinigen und zu desinfizieren, um trinkbare Wassersysteme usw. zu desinfizieren usw.
Selbstreinigung (kein Rückstand wird gefangen).
Gute Korrosionsbeständigkeit.

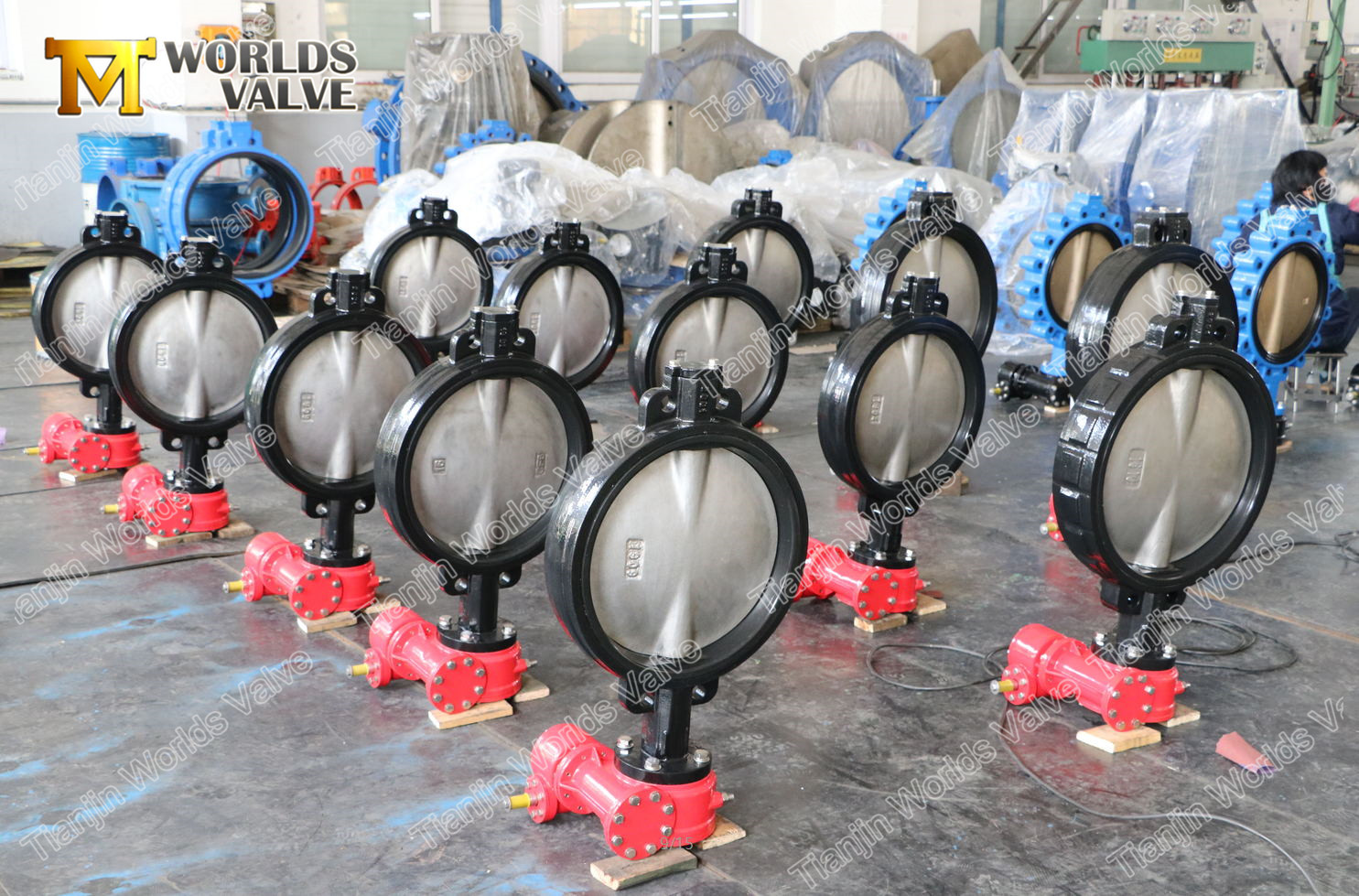

2 Wafer-Nase-Typ-konzentrisches Schmetterlingsventil ohne Pin

Technische Parameter:

Größe	Dn32-dn600.	DN650-DN2000.
Arbeitsdruck	16bar.	10 Bar
Schale	24bar.	15bar.
Dichtung	18bar.	11bar.
Betriebstemperatur	-45 ℃ ~ + 150 ℃
Betriebsumgebung.	Ballast- und Bilge-System Chemische Verarbeitung Entsalzungsanlagen Bohren Rigs Trinkwasser Trockene Pulver- und Getränkegasanlagen Havc Mining Industry Paper Industry Sand Handling Seawater Zuckerindustrie Thermo Technische Wasseraufbereitung Abwasser
Fahrmethode	Elektrische Pneumatik der Handhebel Wurmzahnrad

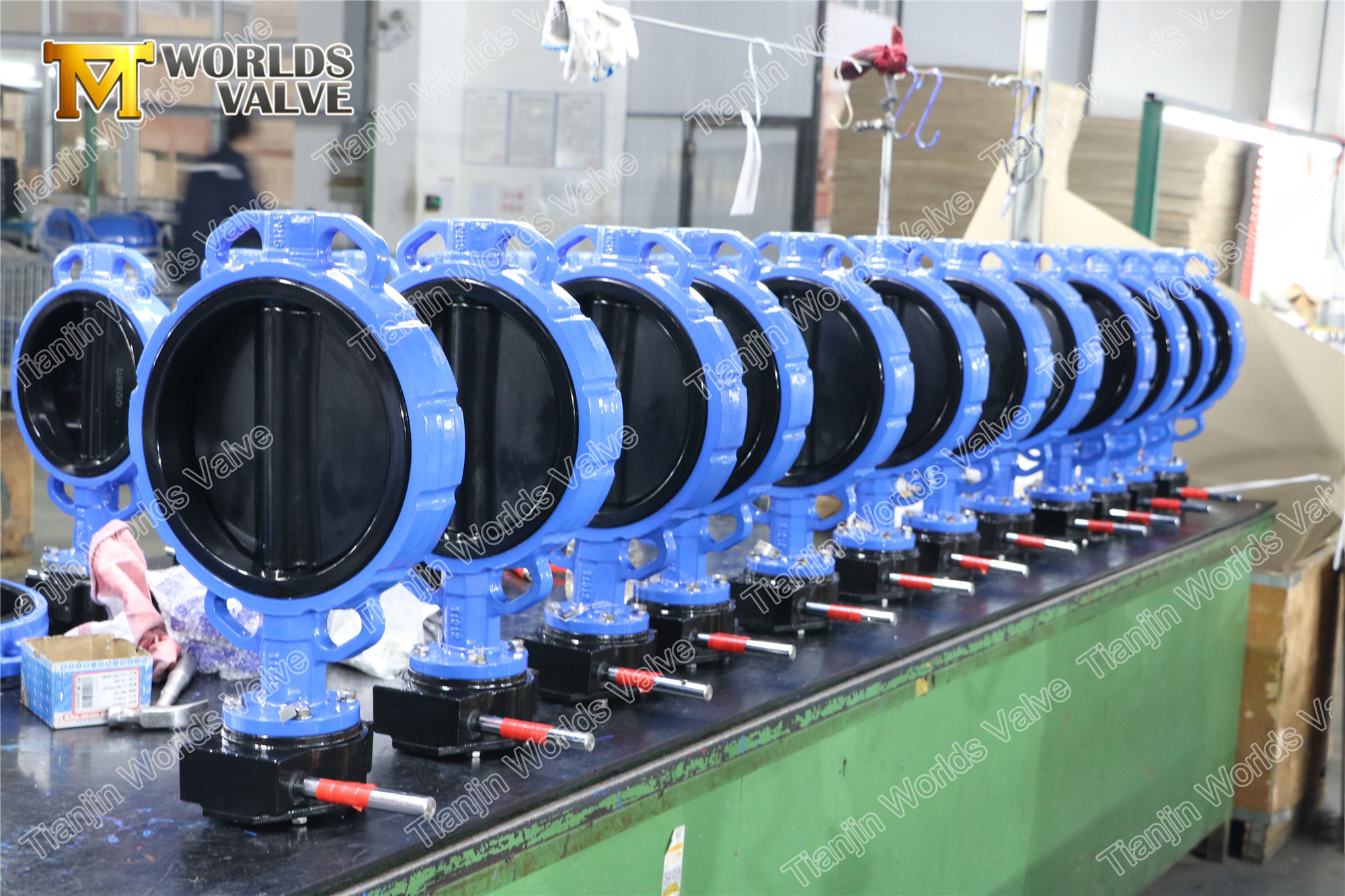

3 cf8 304 cf8m 316-Schmetterlingsventil

Hauptmaterial:

Name	Material
Körper	Gusseisen-Duktil-Eisen-Kohlenstoffstahl-Edelstahl-Al-Bronze
Rabatt	Duktiler Eisen-Kohlenstoffstahl Edelstahl al-Bronze
Welle	Edelstahl-Monel K500
Seat	Buna NBR EPDM Viton PTFE Hepdm Neopren Hypalon Naturkautschuk

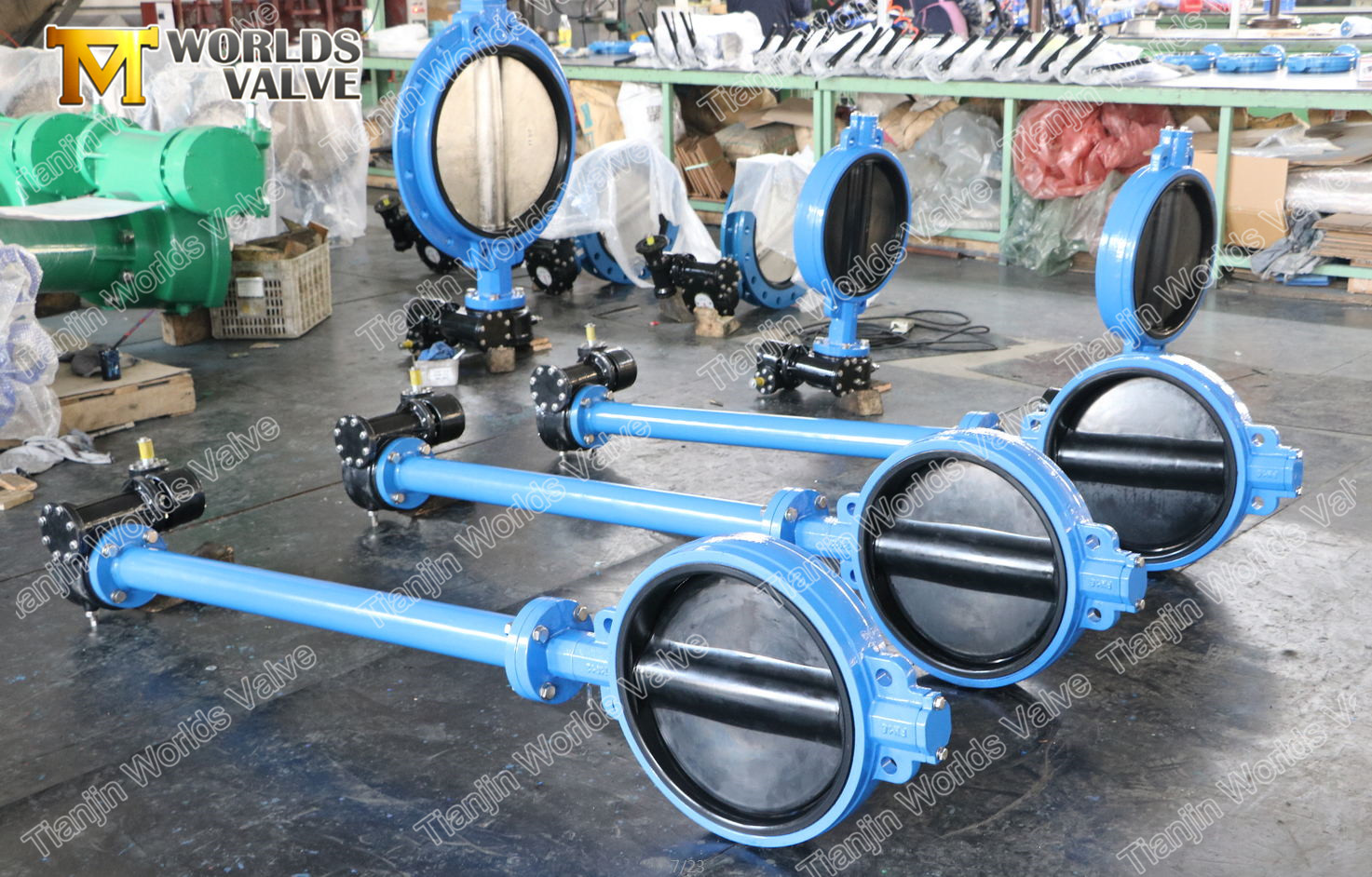

4 GJS400GJS500 Duktiles Eisen-Schmetterlingsventil

Executive Standard:

Designstandard	EN 593, MSS SP67 API 609 BS5155
Inspektion & Test.	API 598 ISO 5208 EN 12266
Endstandard	ANSI B16.1 CL. 125lb & b16.5 cl. 150 lb. AS 2129 Tabelle D & E BS 10 Tabelle D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWA C207. SABS 1123 Tabelle 1000/3 & Tabelle 1600/3
Angesicht zu Angesicht	ISO 5752, EN 558, MSS SP67 und API 609 DIN3202
Oberflansch	ISO 5211.

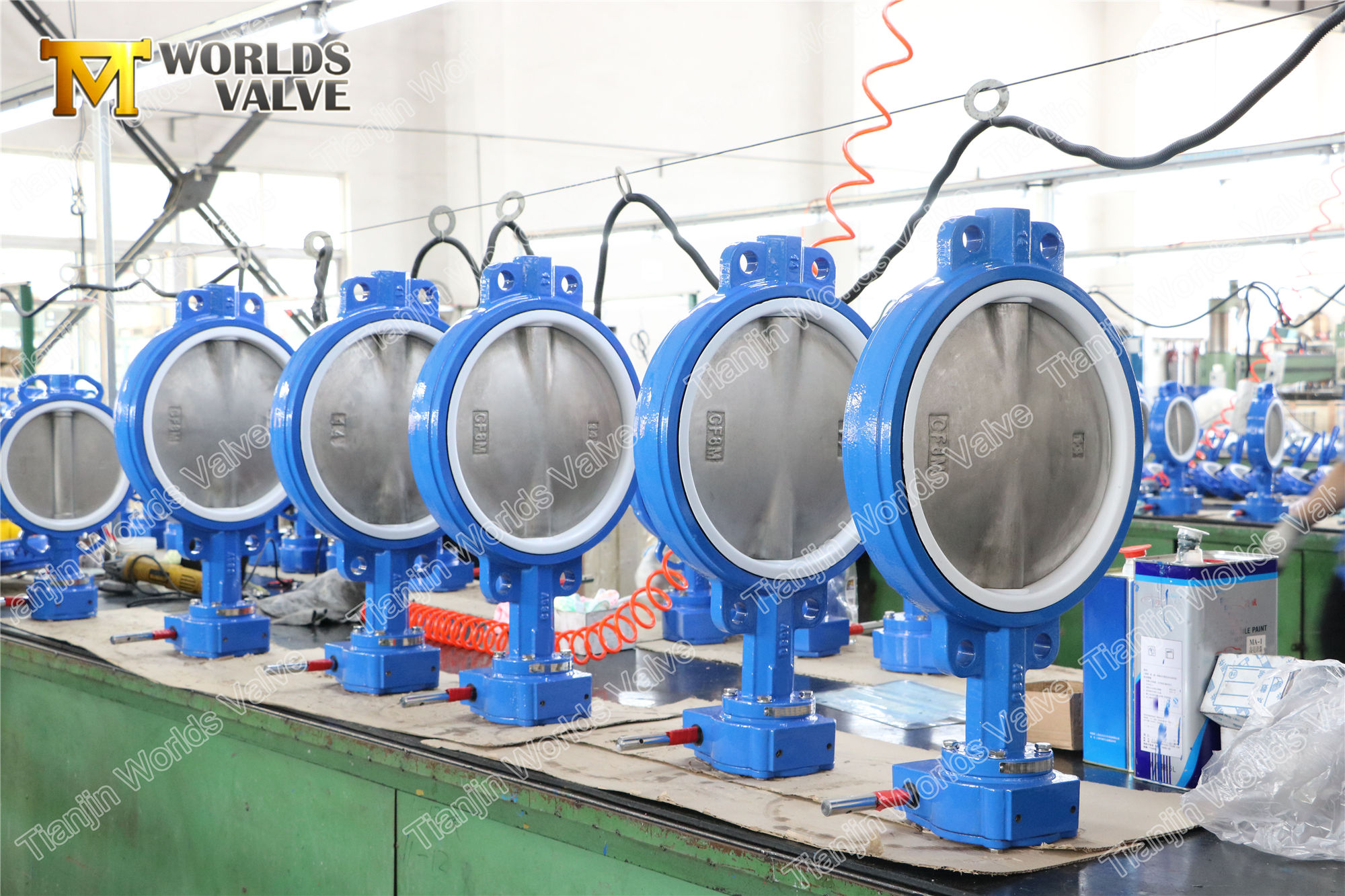

5 Getriebe betriebene pneumatische konzentrische Wafer-Schmetterlingsventil

Gummi-EPDM NBR Buna-N Futter konzentrisches Schmetterlingsventil Wafer-Ansatz-Typ-konzentrisches Schmetterlingsventil ohne Pin CF8 304 CF8M 316 Schmetterlingsventil GJS400 / GJS500 Duktiles Eisen-Schmetterlingsventil Getriebe betriebene pneumatische konzentrische Wafer-Schmetterlingsventil
