CBF02-TA03.
| Menge: | |
|---|---|
Produkteigenschaft:
100% bidirektionales abschaltendes Abschalten.
Zungennut und losen Liner austauschbarer Sitz
Montage ohne Einschränkung der Strömungsrichtung.
Reduziertes Gewicht und Gesamtabmessungen.
Niederdruckverluste und reduzierte Energiekosten.
Hohe KV / CV-Werte.
Leicht zu reinigen und zu desinfizieren, um trinkbare Wassersysteme usw. zu desinfizieren usw.
Selbstreinigung (kein Rückstand wird gefangen).
Gute Korrosionsbeständigkeit.
Technische Parameter:
Größe | Dn32-dn600. | DN650-DN2000. |
Arbeitsdruck | 16bar. | 10 Bar |
Schale | 24bar. | 15bar. |
Dichtung | 18bar. | 11bar. |
Betriebstemperatur | -45 ℃ ~ + 150 ℃ | |
Betriebsumgebung. | Ballast- und Bilge-System Chemische Verarbeitung Entsalzungsanlagen Bohren Rigs Trinkwasser Trockene Pulver- und Getränkegasanlagen Havc Mining Industry Paper Industry Sand Handling Seawater Zuckerindustrie Thermo Technische Wasseraufbereitung Abwasser | |
Fahrmethode | Elektrische Pneumatik der Handhebel Wurmzahnrad | |

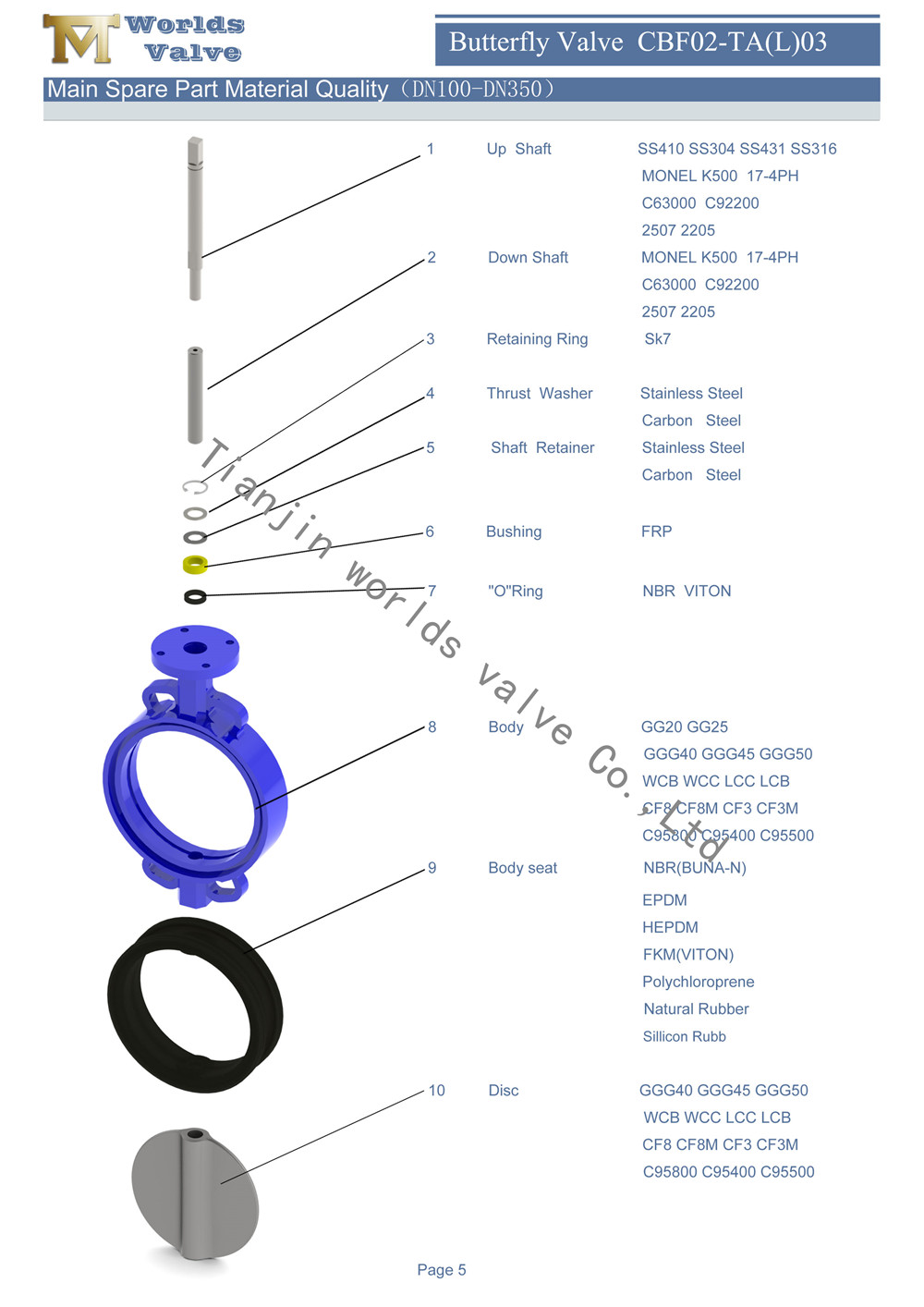

Hauptmaterial:
Name | Material |
Körper | Gusseisen-Duktil-Eisen-Kohlenstoffstahl-Edelstahl-Al-Bronze |
Rabatt | Duktiler Eisen-Kohlenstoffstahl Edelstahl al-Bronze |
Welle | Edelstahl-Monel K500 |
Seat | Buna NBR EPDM Viton PTFE Hepdm Neopren Hypalon Naturkautschuk |
Executive Standard:
Designstandard | EN 593, MSS SP67 API 609 BS5155 |
Inspektion & Test. | API 598 ISO 5208 EN 12266 |
Endstandard | ANSI B16.1 CL. 125lb & b16.5 cl. 150 lb. AS 2129 Tabelle D & E BS 10 Tabelle D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWA C207. SABS 1123 Tabelle 1000/3 & Tabelle 1600/3 |
Angesicht zu Angesicht | ISO 5752, EN 558, MSS SP67 und API 609 DIN3202 |
Oberflansch | ISO 5211. |
