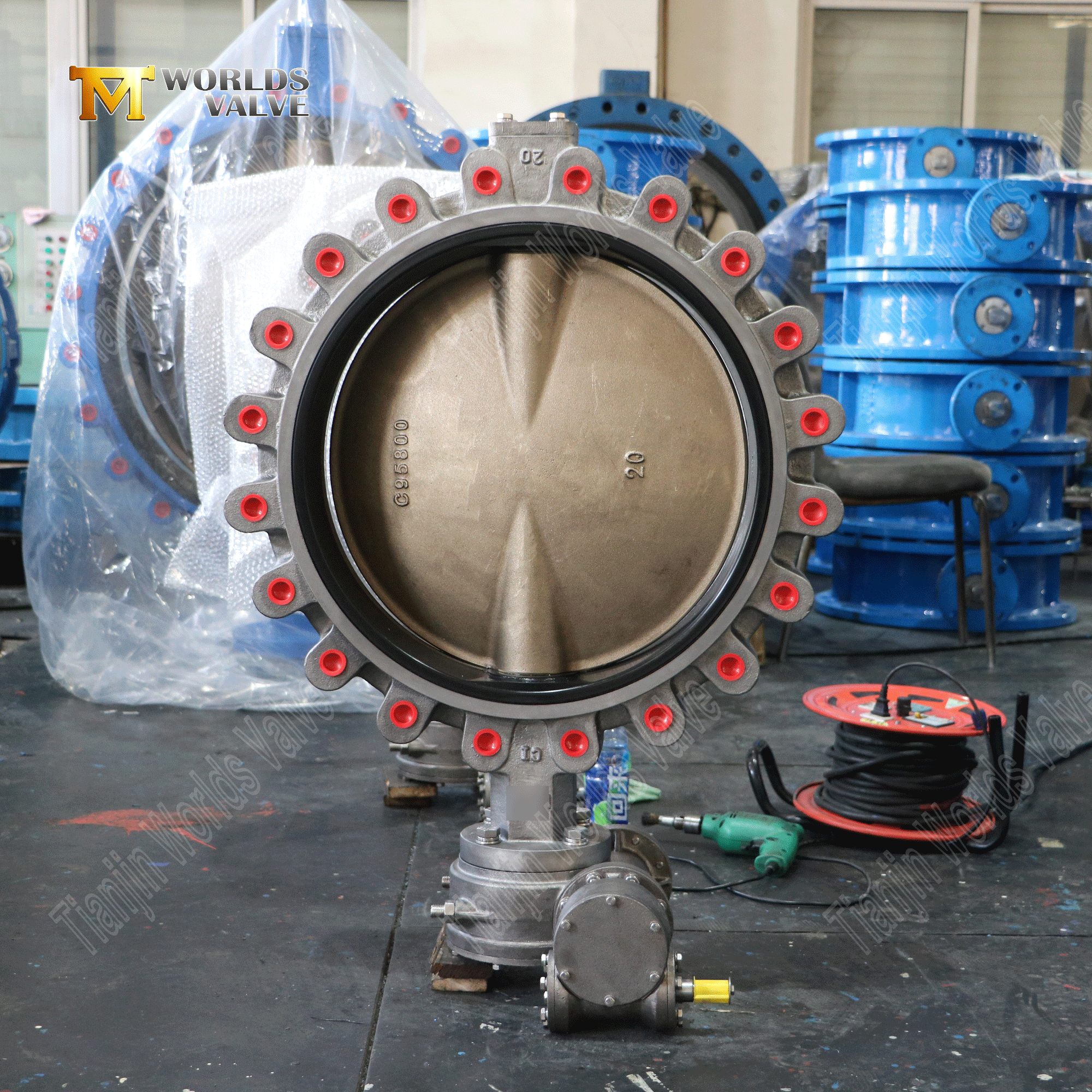

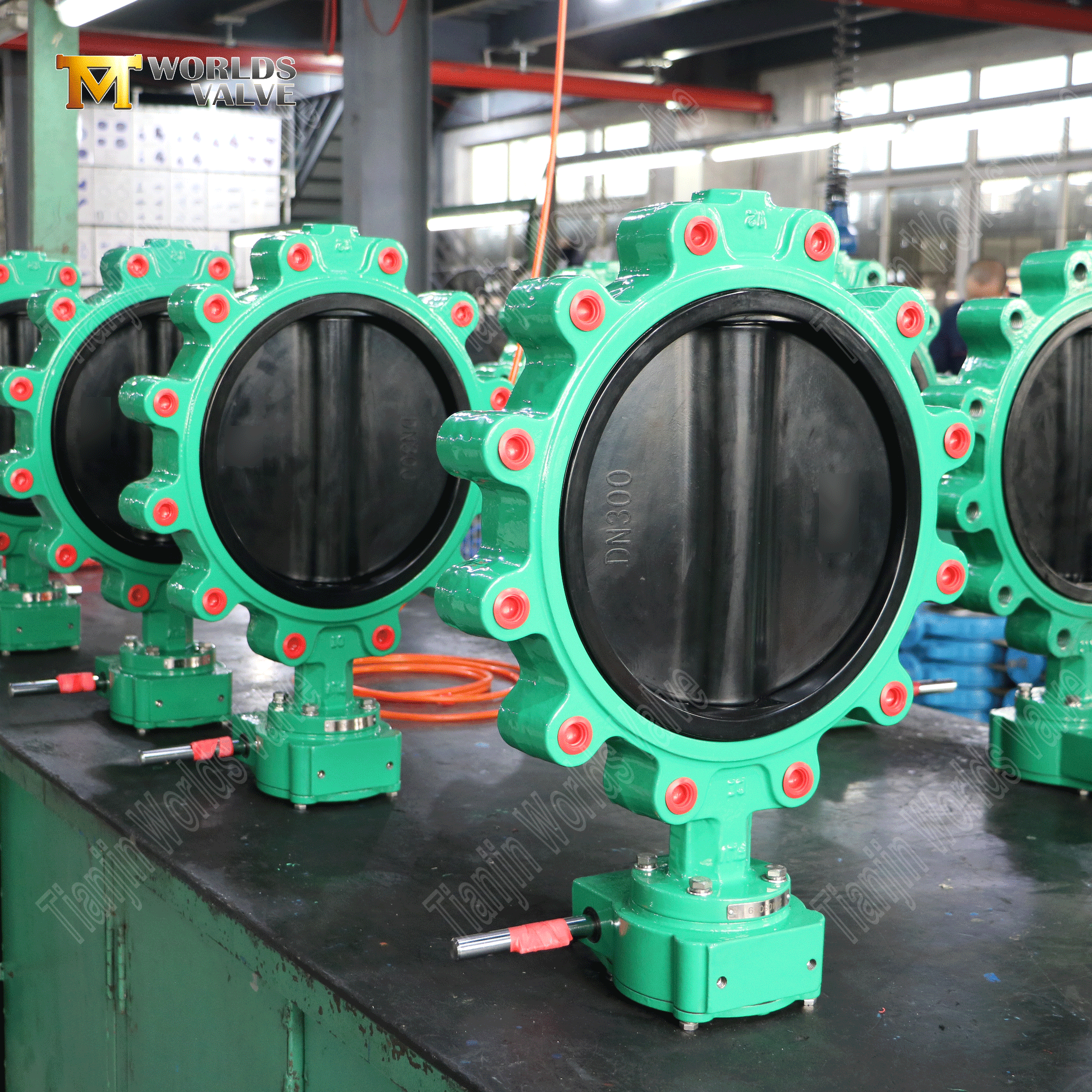

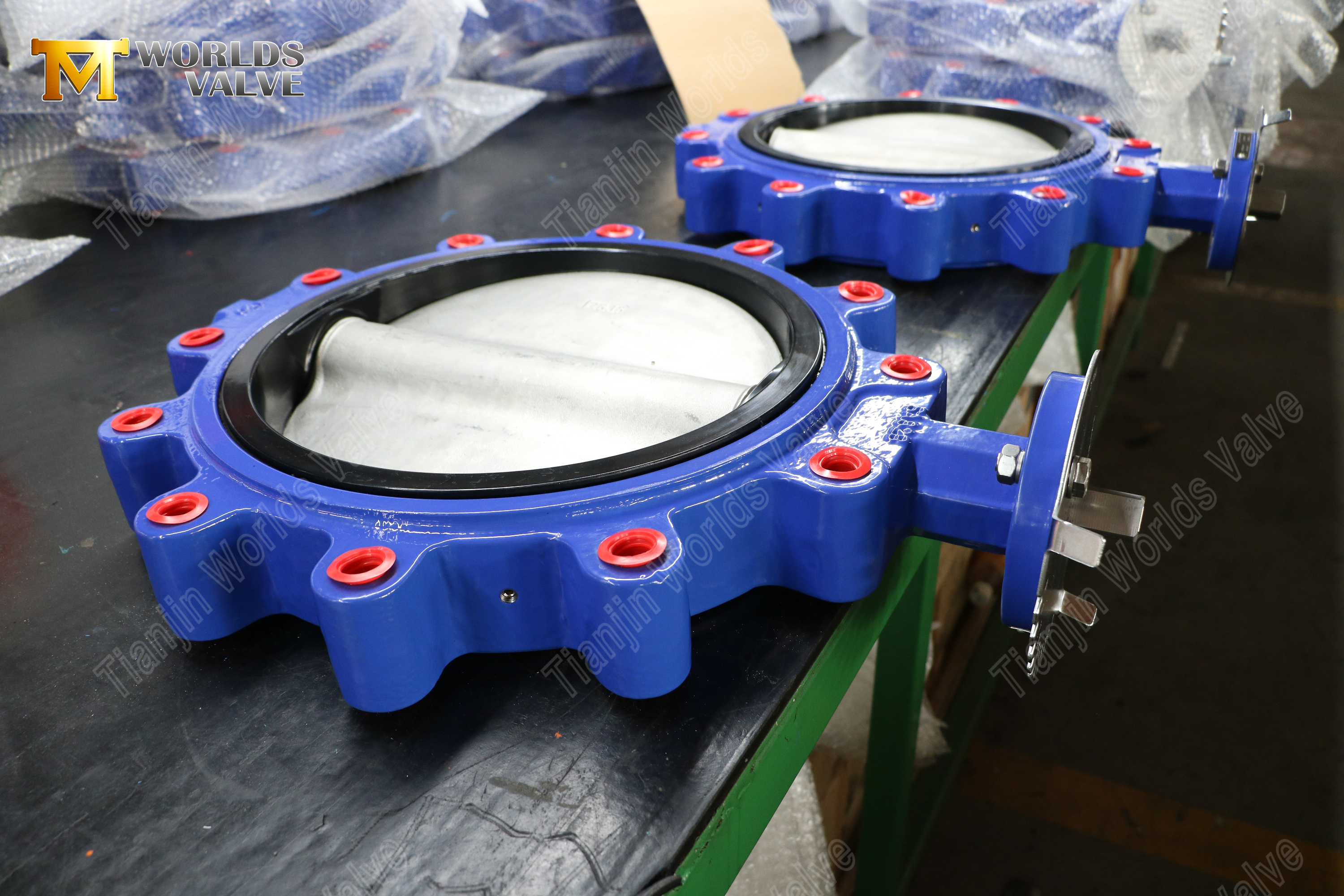

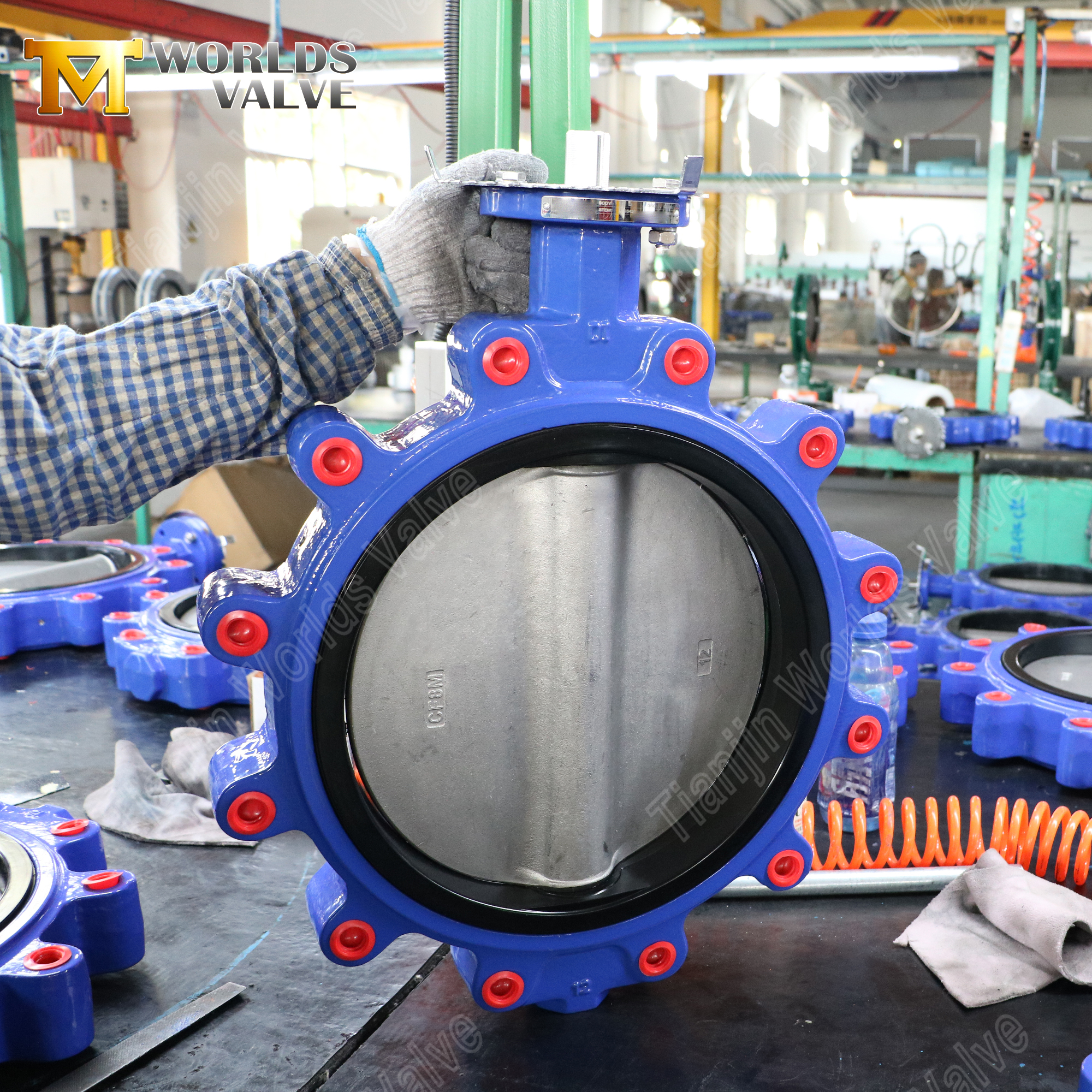

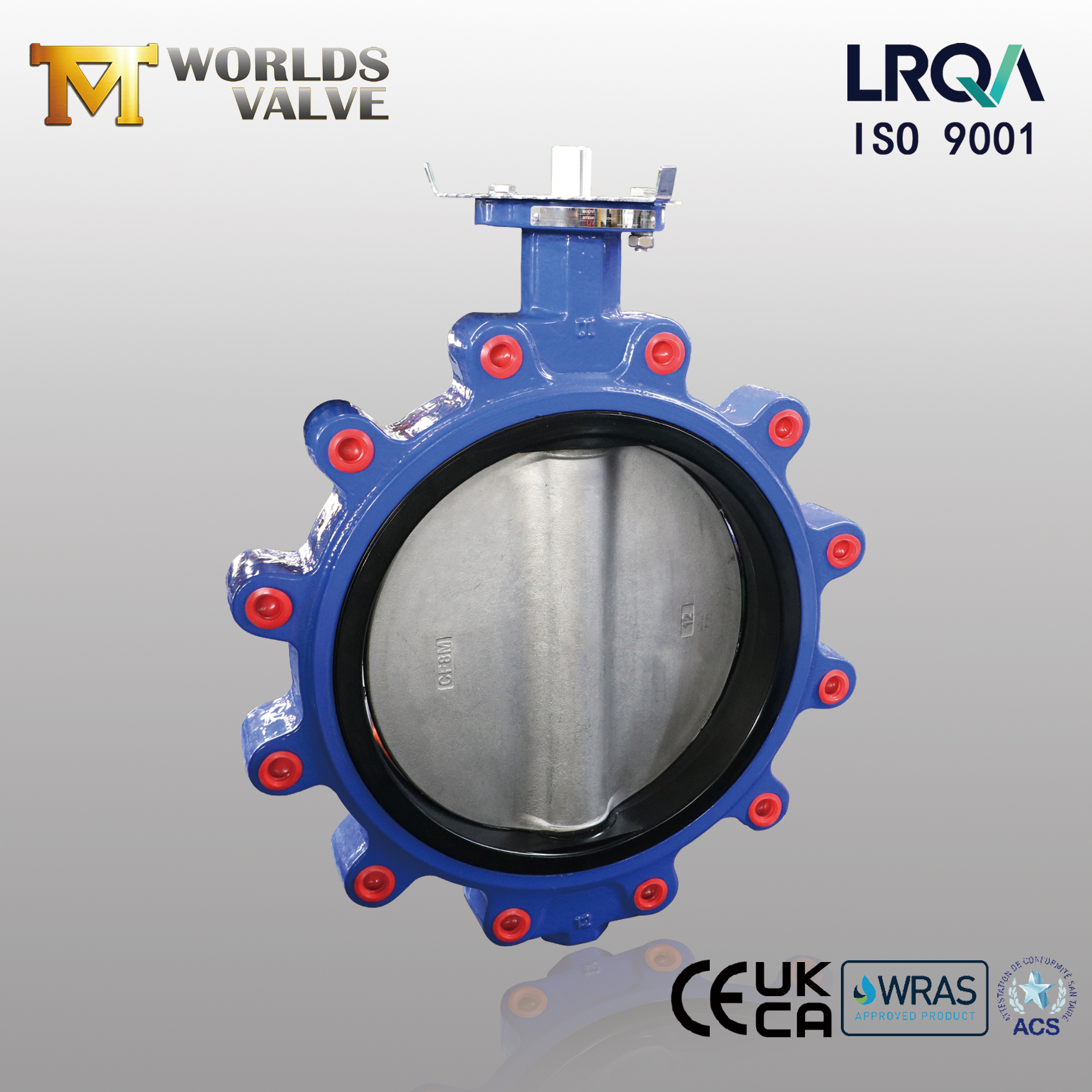

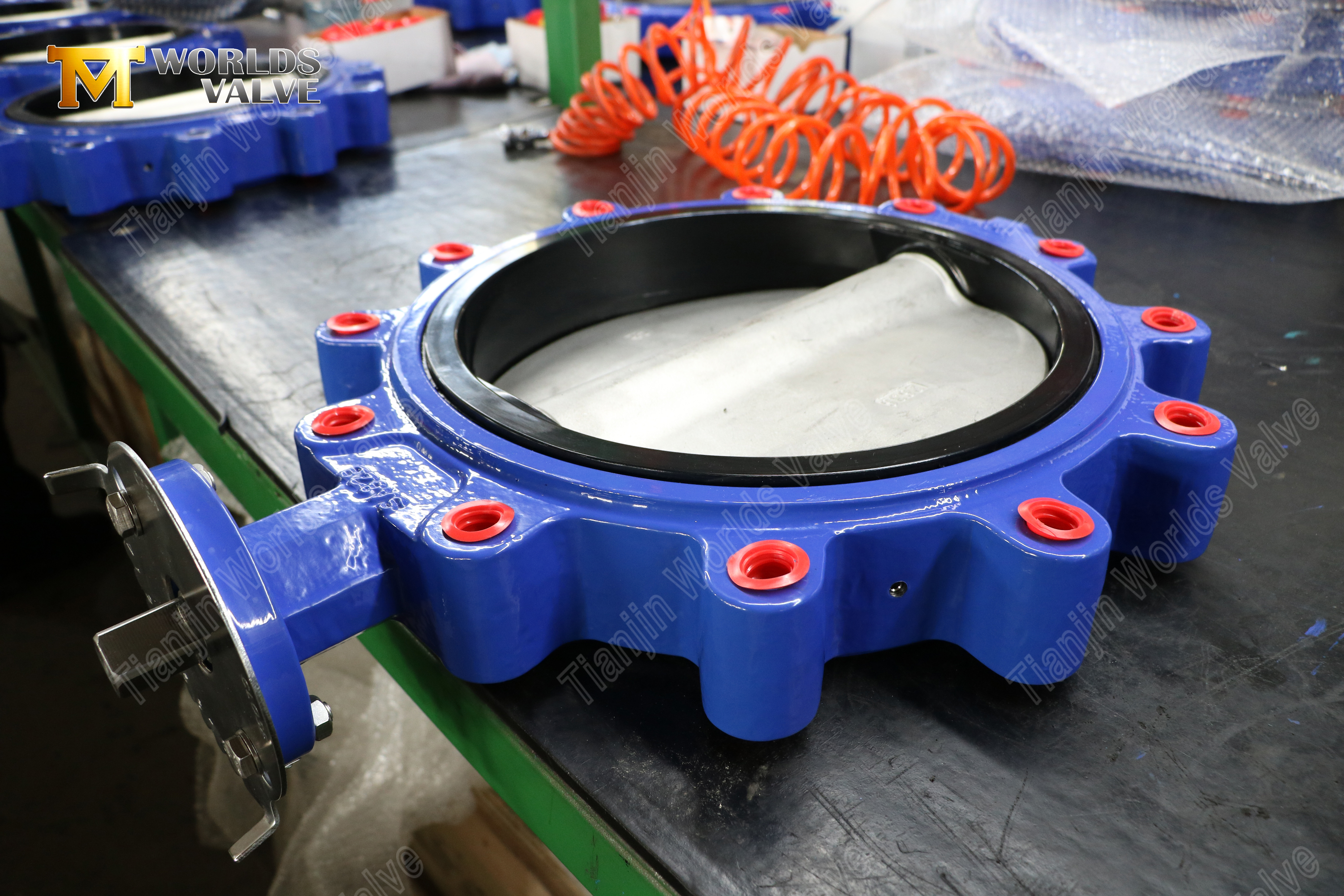

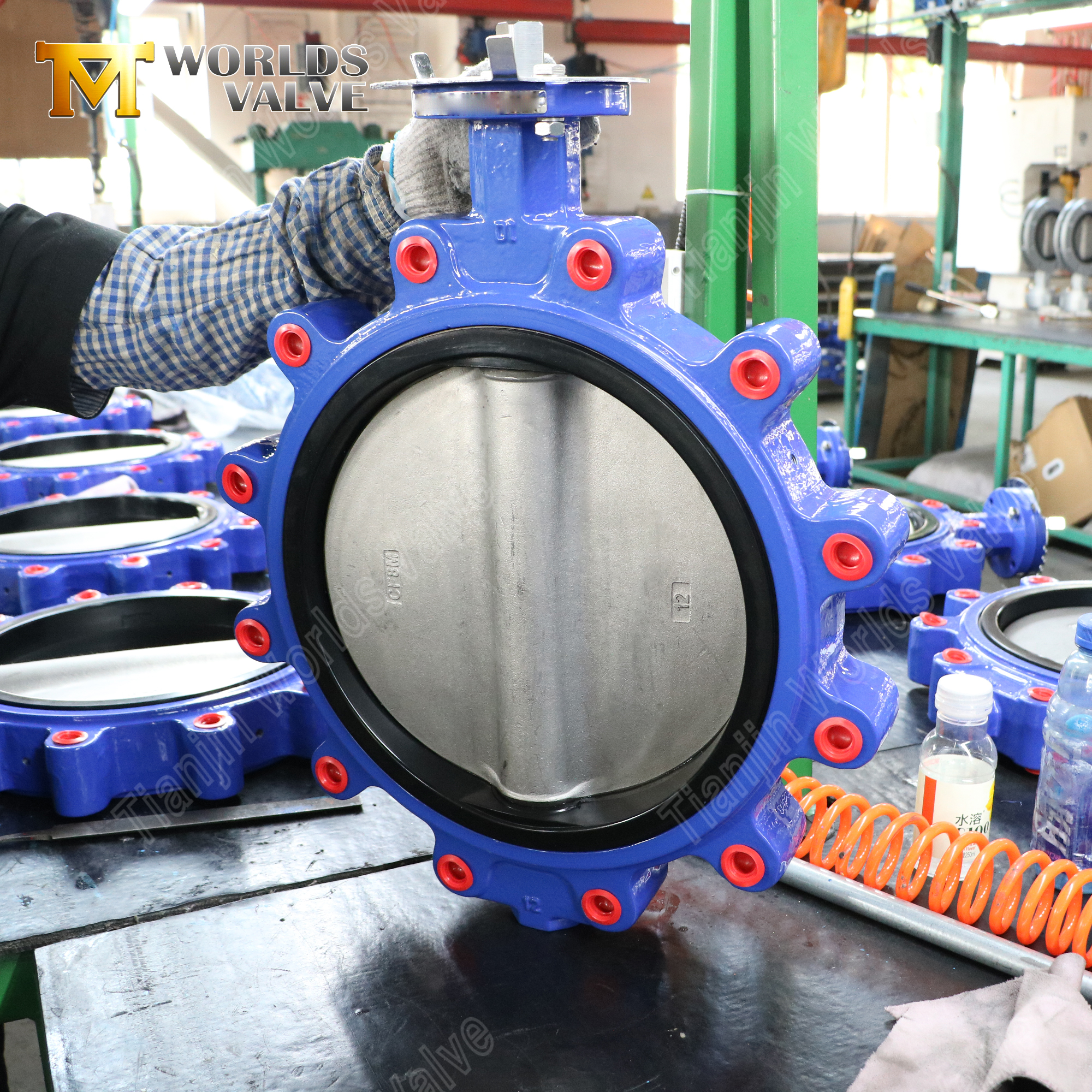

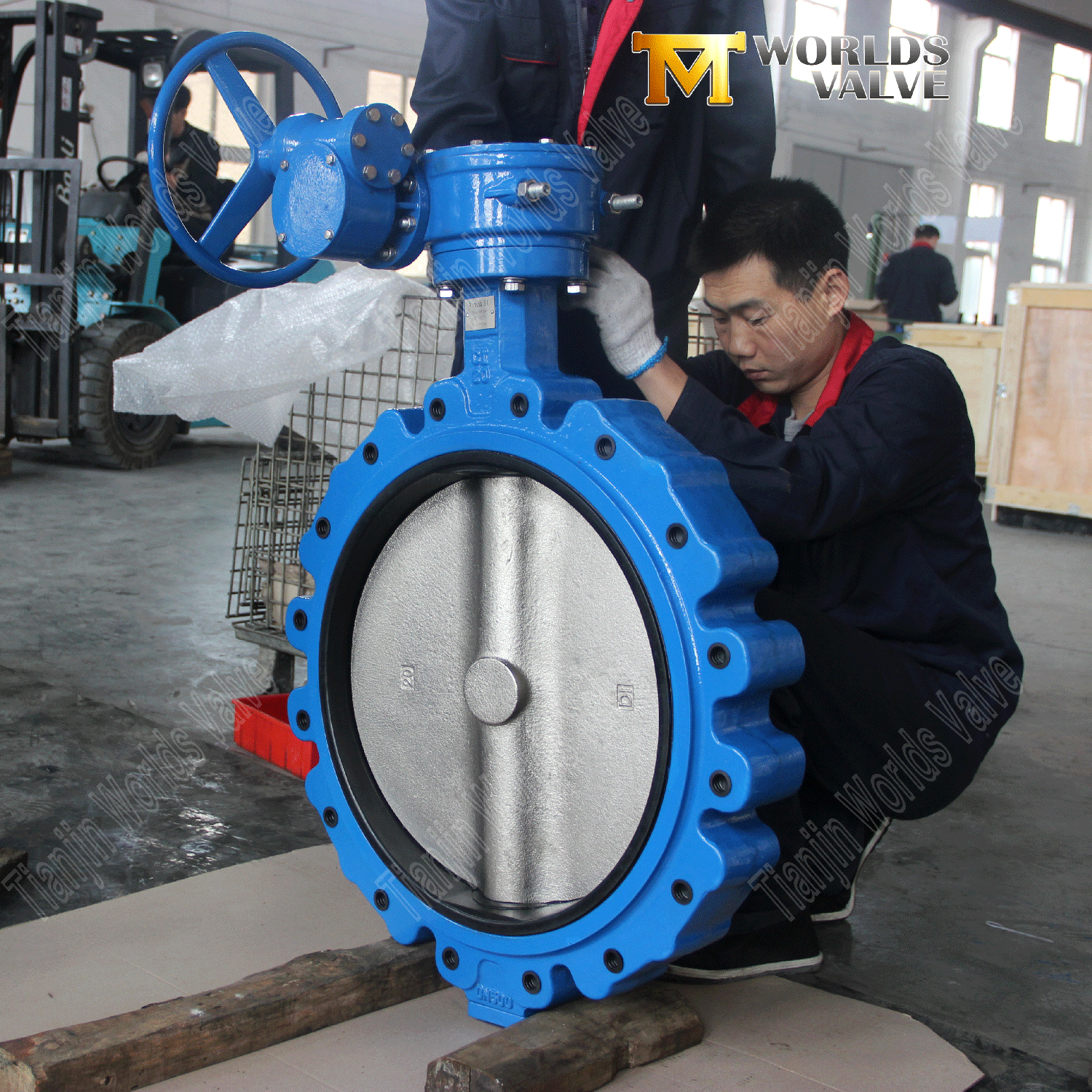

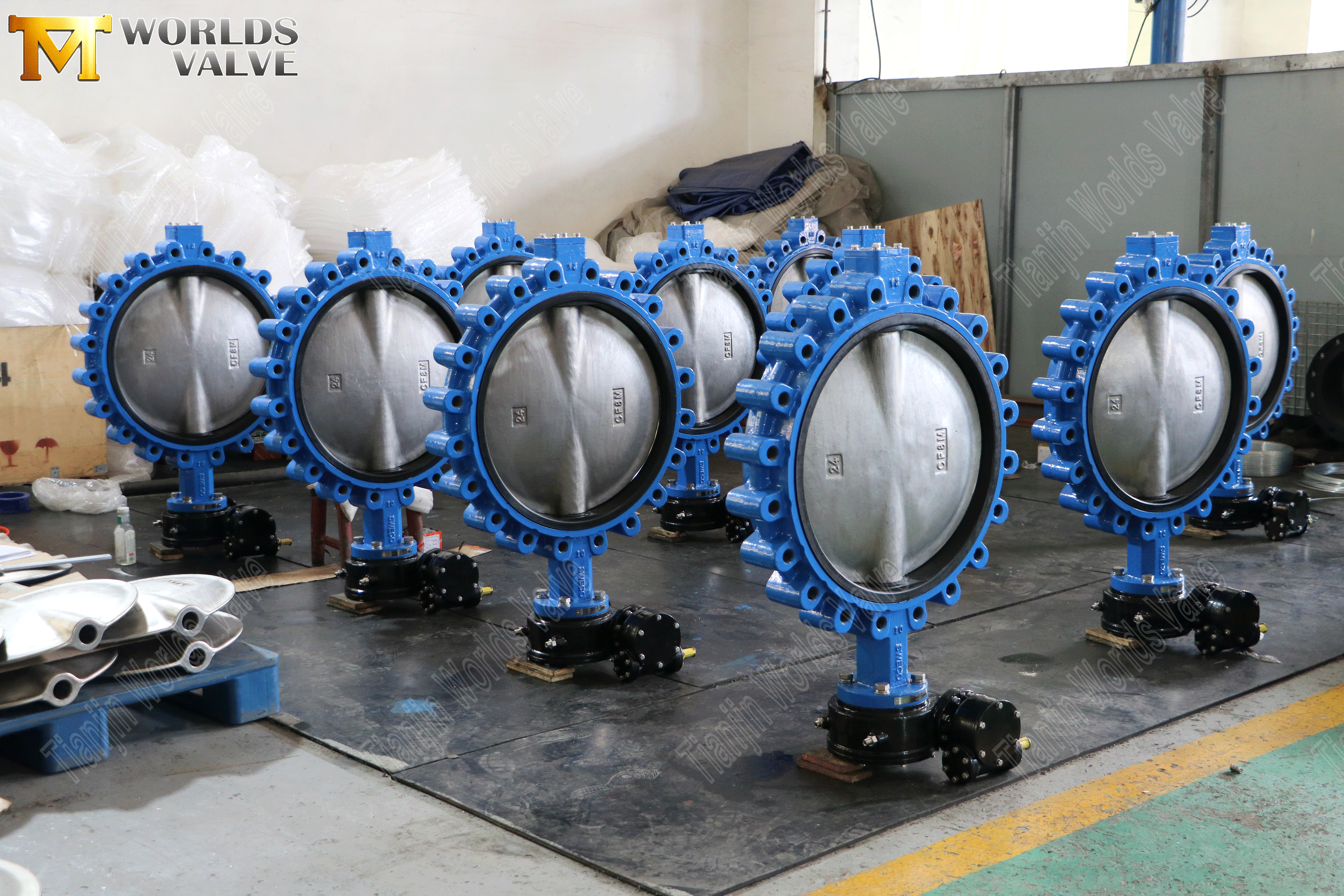

Lug-Absperrklappe – NBR-Sitz, CF8M-Scheibe, OEM-Hersteller

Produktübersicht

Eine Absperrklappe mit Laschen ist ein Durchflussregelgerät mit Vierteldrehung und Gewindeeinsätzen auf beiden Seiten des Gehäuses, sodass jede Seite unabhängig an Rohrflanschen angeschraubt werden kann. Diese Konstruktion ermöglicht einen Dead-End-Betrieb – das Ventil kann von einer Seite der Rohrleitung entfernt werden, während die andere Seite unter Druck bleibt, wodurch die Wartungsisolierung schneller und sicherer wird.

Dieses 12-Zoll-Modell verfügt über ein Sphärogussgehäuse, eine CF8M-Edelstahlscheibe für hervorragende Korrosionsbeständigkeit, einen NBR-Sitz für zuverlässige Abdichtung im Öl- und Kraftstoffbetrieb und einen SS420-Spindel für robuste Drehmomentübertragung. Aufgrund des NBR-Sitzes eignet sich dieses Ventil besonders für Medien, die Kohlenwasserstoffe, Öle und Kraftstoffe enthalten, bei denen sich EPDM zersetzen würde.

Als direkter OEM/ODM-Hersteller mit über 15 Jahren Exporterfahrung passt Tianjin Worlds Valve Co., Ltd. Materialien, Größen, Druckstufen, Flanschstandards, Beschichtungen und Antriebe genau an Ihre Anforderungen an. Die Produkte werden in über 50 Länder exportiert und sind nach ISO 9001 (zertifiziert durch LRQA), CE, UKCA, WRAS und ACS zertifiziert.

Einführen:

Lug-Absperrklappe | NBR-Sitz | DI-Körper | CF8 M-Scheibe | OEM-Hersteller

Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

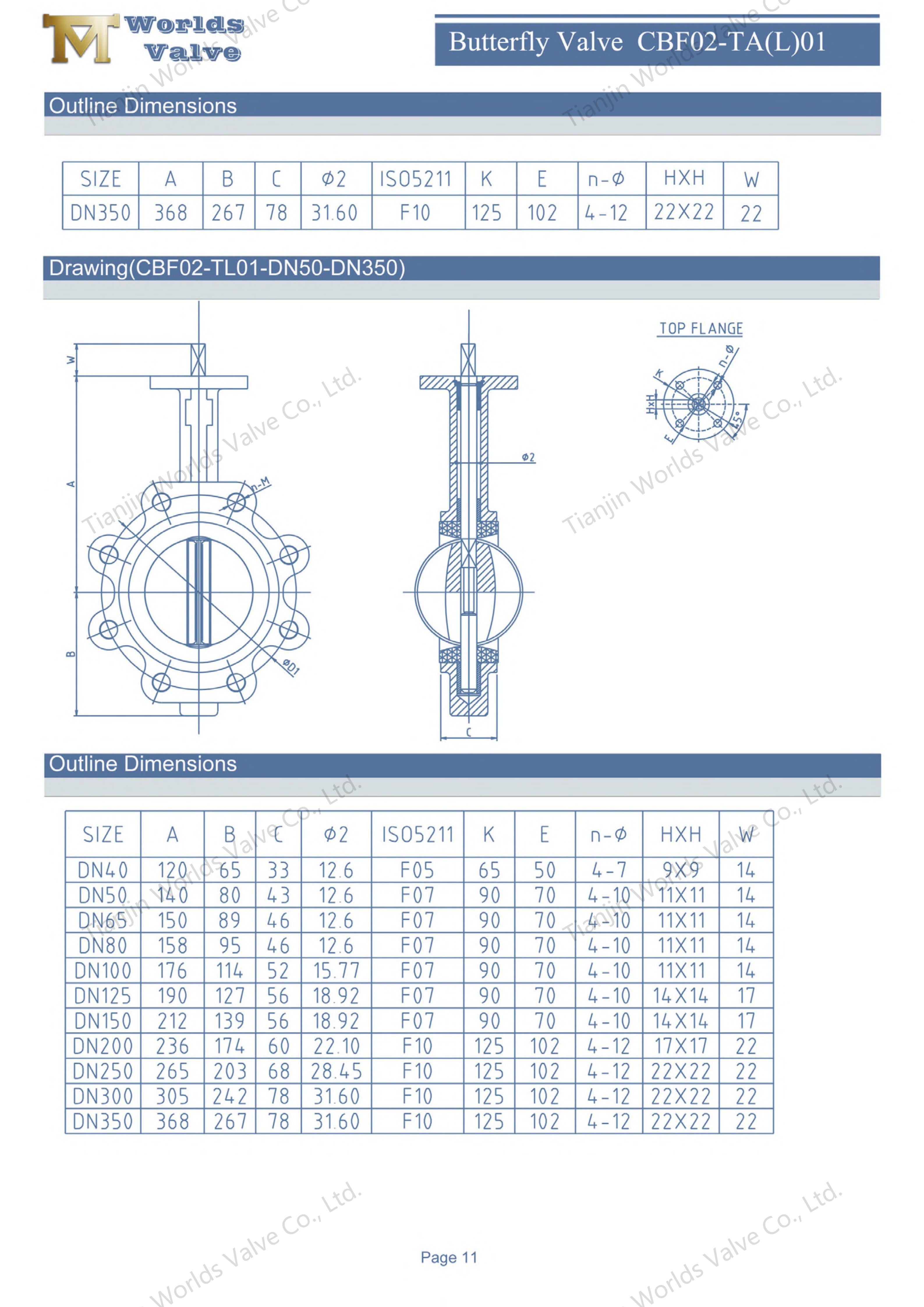

CBF02-TL01 – Detaillierte Produktinformationen

Technische Spezifikationen

Dieses Modell ist mit den folgenden Parametern konfiguriert. Bitte beachten Sie, dass alle unten aufgeführten Artikel an Ihre spezifischen Bedürfnisse angepasst werden können.

Hauptmerkmale und Vorteile

1. Kabelschuh-Design – Dead-End-Isolierung für Service und Wartung

• Unabhängige Verschraubung – Gewindelaschen auf beiden Seiten ermöglichen die separate Verschraubung jedes Flansches, was einen Dead-End-Service und isolierte Wartung ohne vollständige Abschaltung der Rohrleitung ermöglicht.

• Überlegene Steifigkeit – Das Laschendesign widersteht Rohrbelastungen, Vibrationen und Wärmeausdehnung besser als Wafer-Typen.

• Einfachere Ausrichtung – Ventile können vor dem endgültigen Anziehen der Schrauben zentriert und ausgerichtet werden, wodurch die Installationszeit verkürzt wird.

2. Gehäusematerial – Sphäroguss (GGG40)

• Hohe Festigkeit – Zugfestigkeit ≥400 MPa, zuverlässig unter Druckstößen.

• Schlagfestigkeit – Die Kugelgraphitstruktur widersteht mechanischen Stößen und Vibrationen.

• Korrosionsschutz – Epoxidbeschichtung (mindestens 250 μm) widersteht äußerer Korrosion in Wasser- und Industrieumgebungen.

3. Scheibenmaterial – CF8M-Edelstahl (AISI 316)

• Hervorragende Korrosionsbeständigkeit – Hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion, insbesondere in Chloridumgebungen.

• Breite chemische Kompatibilität – Geeignet für Wasser, milde Chemikalien, Säuren und Laugen.

• Lange Lebensdauer – Verlängert die Lebensdauer des Ventils in aggressiven Medien und reduziert die Häufigkeit des Austauschs.

4. Sitzmaterial – NBR (Nitrilkautschuk)

• Hervorragende Öl- und Kraftstoffbeständigkeit – NBR wurde speziell für die Beständigkeit gegenüber Mineralölen, Fetten und Kohlenwasserstoffkraftstoffen entwickelt und ist daher ideal für Ölförder- und petrochemische Systeme.

• Gute Abriebfestigkeit – Widersteht der Abnutzung durch kleine Partikel und häufigem Radfahren.

• Großer Temperaturbereich – Hält die Abdichtung von -20℃ bis +100℃ aufrecht.

• Blasendichte Absperrung – Zuverlässige bidirektionale Abdichtung für Öl, Kraftstoff und allgemeine Industrieanwendungen.

5. Schaftmaterial: Edelstahl SS420

• Hohe Festigkeit – Martensitischer Edelstahl mit hoher Zugfestigkeit für zuverlässige Drehmomentübertragung.

• Verschleißfest – Die gehärtete Oberfläche verhindert Abrieb und Reibverschleiß bei wiederholten Zyklen.

• Ausblassicheres Design – Der Rückhaltemechanismus verhindert ein versehentliches Herauswerfen des Schafts bei Druckstößen.

6. Oberer Flansch nach ISO 5211 – bereit für die Automatisierung

• Standardisierte Schnittstelle – Akzeptiert Handhebel, Getriebeantrieb, elektrische, pneumatische oder hydraulische Aktuatoren.

• Einfaches Upgrade – Ändern Sie die Betätigungsmethode, ohne das Ventilgehäuse auszutauschen.

Typische Anwendungen

Lug-Absperrklappen mit NBR-Sitz, DI-Gehäuse und CF8M-Scheibe genießen in einer Vielzahl von Branchen Vertrauen:

Qualitätssicherung und Zertifizierungen

Jede Absperrklappe durchläuft eine strenge Qualitätskontrolle in unserem LRQA-geprüften, nach ISO 9001:2015 zertifizierten Betrieb:

• 100 % Druckprüfung (Schale und Sitz) gemäß EN 12266 oder API 598.

• Maßprüfung anhand genehmigter Zeichnungen.

• Materialverifizierung mit rückverfolgbaren Werksprüfzertifikaten (MTC).

Zertifizierungen:

• ISO 9001:2015 – Qualitätsmanagementsystem (zertifiziert durch LRQA)

• CE-EU-Sicherheitskonformität

• UKCA-UK-Konformitätsbewertung

• WRAS–UK-Trinkwasserzulassung (auf Anfrage erhältlich)

• ACS – Französisches Gesundheitszertifikat (auf Anfrage erhältlich)

Warum sollten Sie sich für das Ventil von Tianjin Worlds entscheiden?

• Qualität, der Sie vertrauen können. ISO 9001:2015 zertifiziert durch LRQA. Jedem Ventil liegen Materialzertifikate und Druckprüfberichte bei.

• NBR-Sitzkompetenz. NBR-Sitze sind für den Öl-, Kraftstoff- und Kohlenwasserstoffbetrieb konzipiert – wo EPDM versagen würde. Wir passen das passende Sitzmaterial zu Ihren Medien an.

• Spezialisten für Lug-Ventile. Umfangreiche Erfahrung in der Herstellung von Absperrklappen für Öl-, Gas- und Industrieprojekte weltweit.

• Vollständige Anpassung. Materialien, Größen, Druckstufen, Flanschnormen (ANSI, DIN, JIS, BS), Beschichtungen, Antriebe – alles maßgeschneidert auf Ihre Spezifikation.

• Über 19 Jahre Exporterfahrung. Wir beliefern über 50 Länder in Europa, Amerika, dem Nahen Osten und dem asiatisch-pazifischen Raum.

• 100 % Rückverfolgbarkeit. Materialzertifikate und Druckprüfberichte liegen jeder Bestellung bei.

• Schnelle Abwicklung. Engagierter Projektmanager; typische Vorlaufzeit 20–30 Tage. Fabrikbesuche sind in Tianjin willkommen.

Kontaktieren Sie uns – Passen Sie noch heute Ihr Lug-Ventil an:

Egal, ob Sie diese 12-Zoll-Konfiguration mit NBR-Sitz, eine andere Größe oder ein völlig individuelles Design benötigen – wir sind bereit, nach Ihren Vorgaben zu bauen.

Senden Sie uns Ihre Anforderungen:

• Erforderliche Größe und Druckstufe

• Medientyp und Betriebstemperatur

• Bevorzugte Materialkombination (Körper / Scheibe / Sitz / Schaft)

• Antriebstyp (manuell, Getriebe, elektrisch, pneumatisch, hydraulisch)

• Flanschstandard und Bohrungen (ANSI, DIN, JIS, BS)

• Streichfarbe (alle RAL)

• Zielmenge und Zielhafen

Unser Team wird Ihnen innerhalb von 24 Stunden ein Angebot und einen technischen Vorschlag unterbreiten.

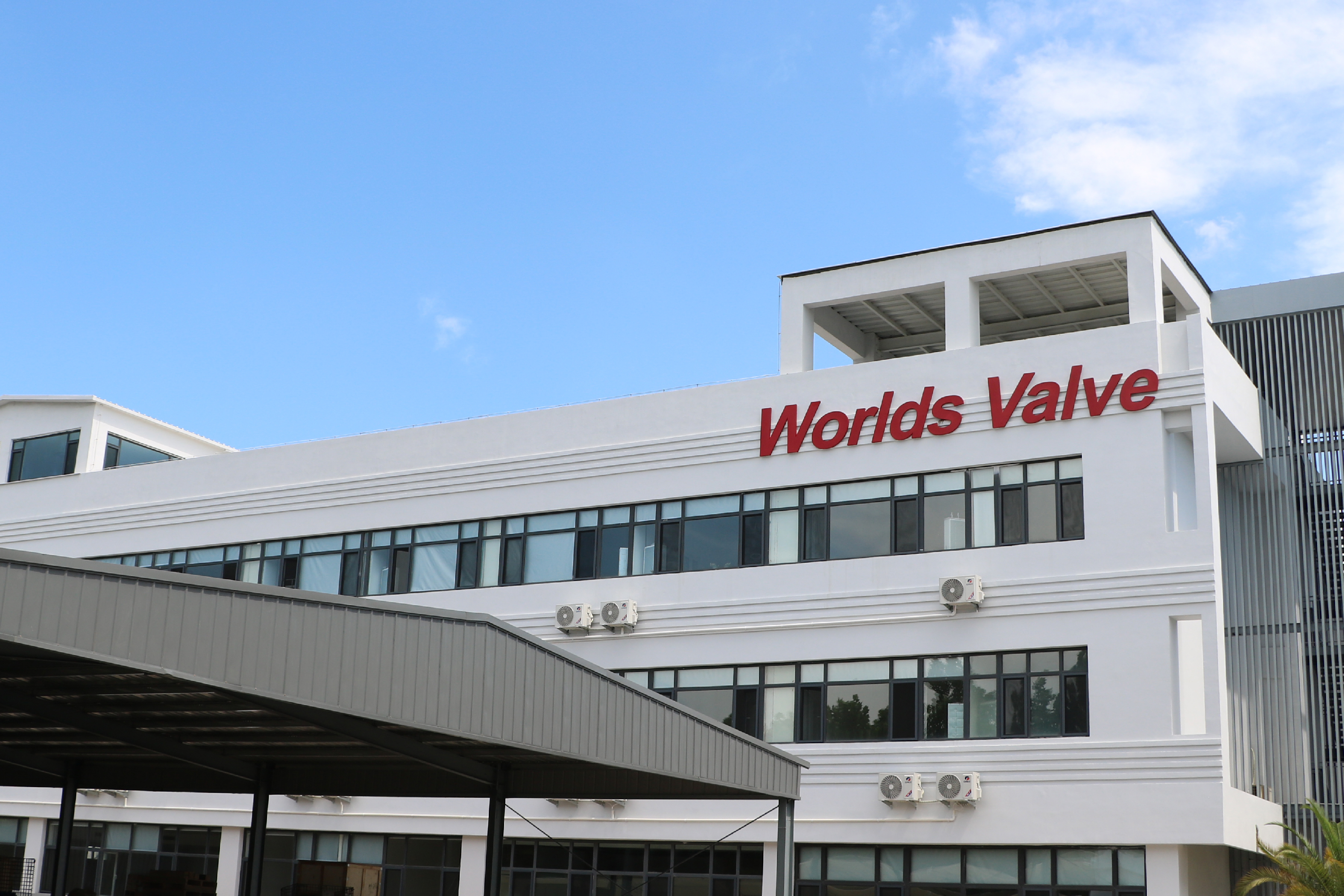

Werksbesuche sind willkommen – kommen Sie und sehen Sie, wie wir Ihre Ventile in Tianjin, China, herstellen.

Kontaktieren Sie uns jetzt und lassen Sie uns gemeinsam Ihr Ventil bauen.
