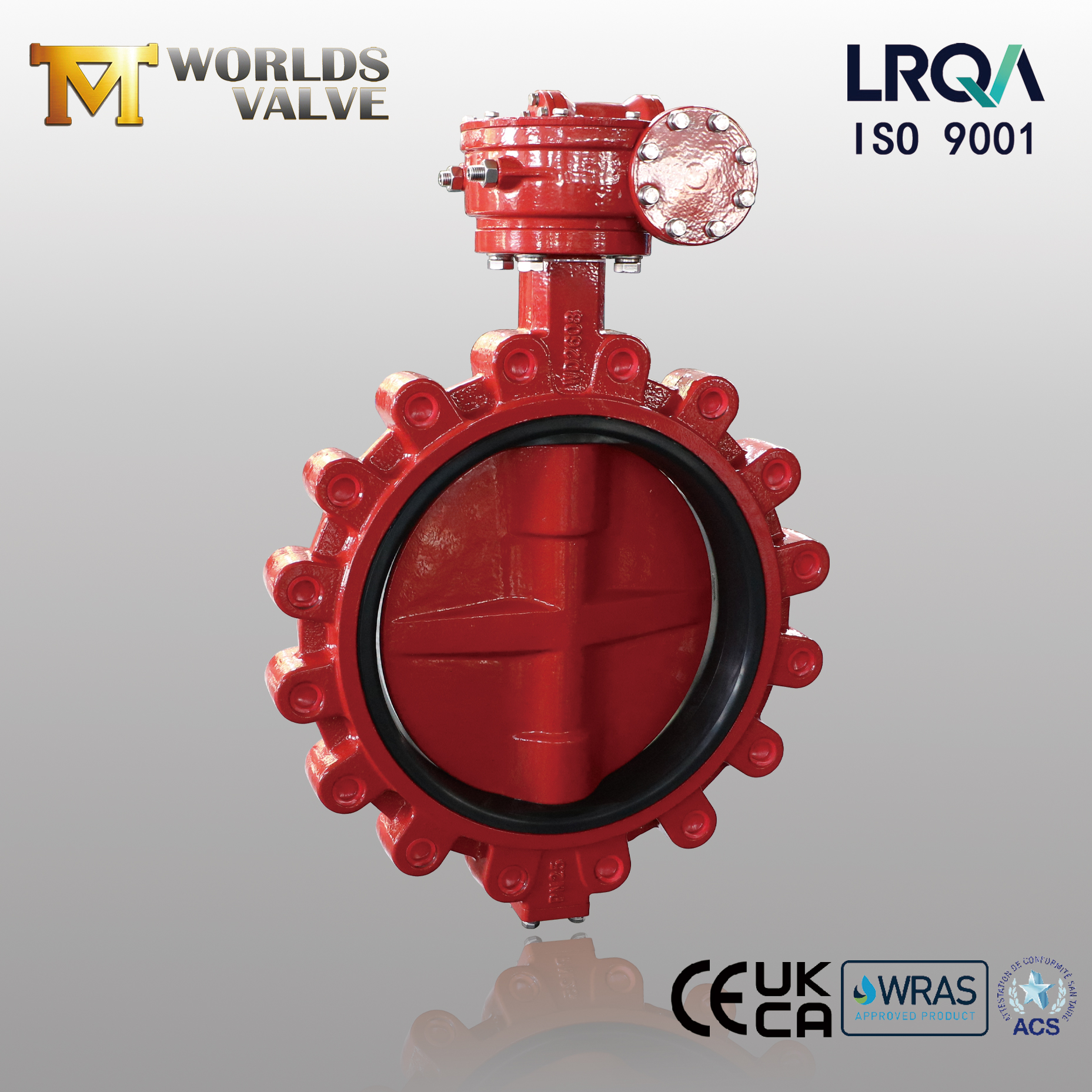

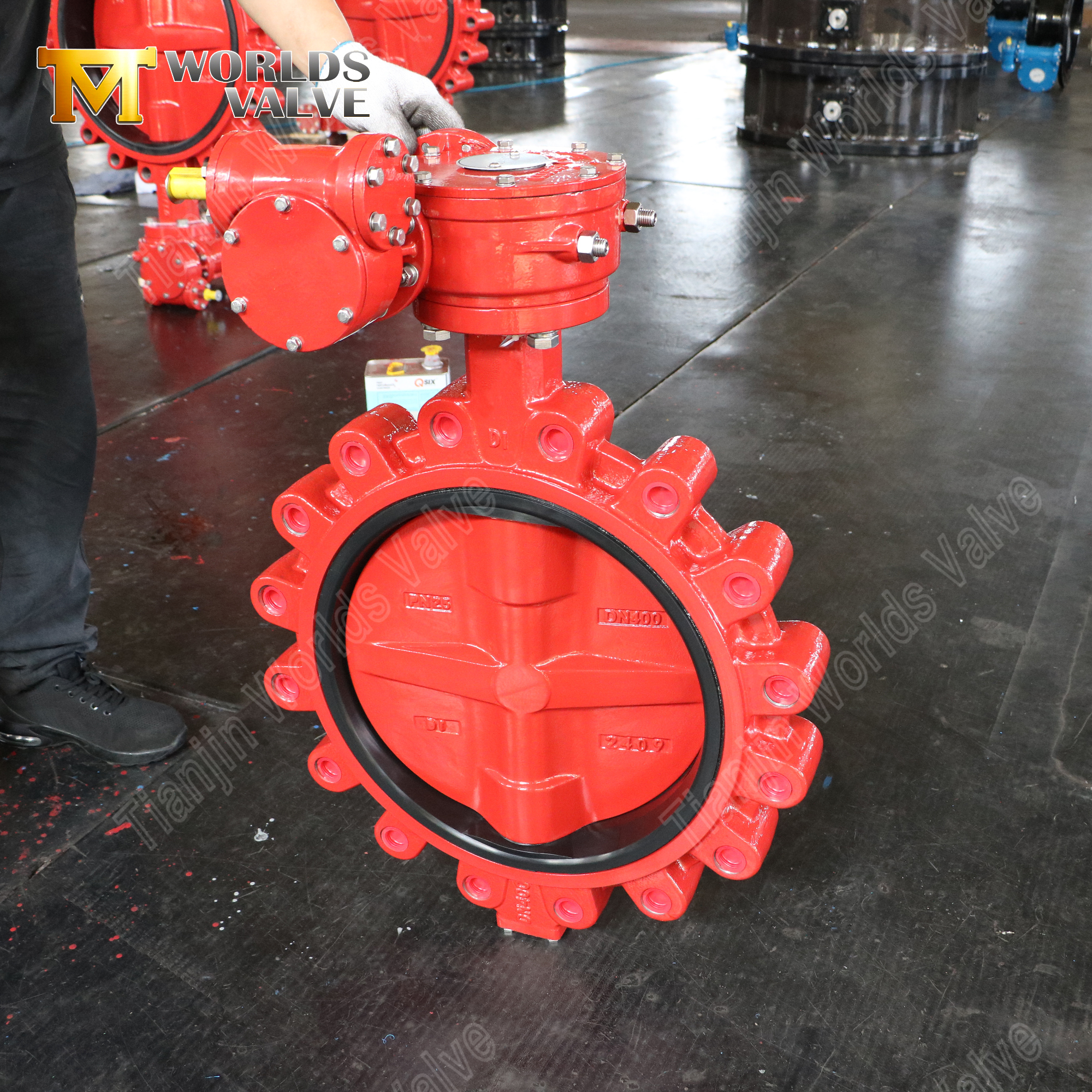

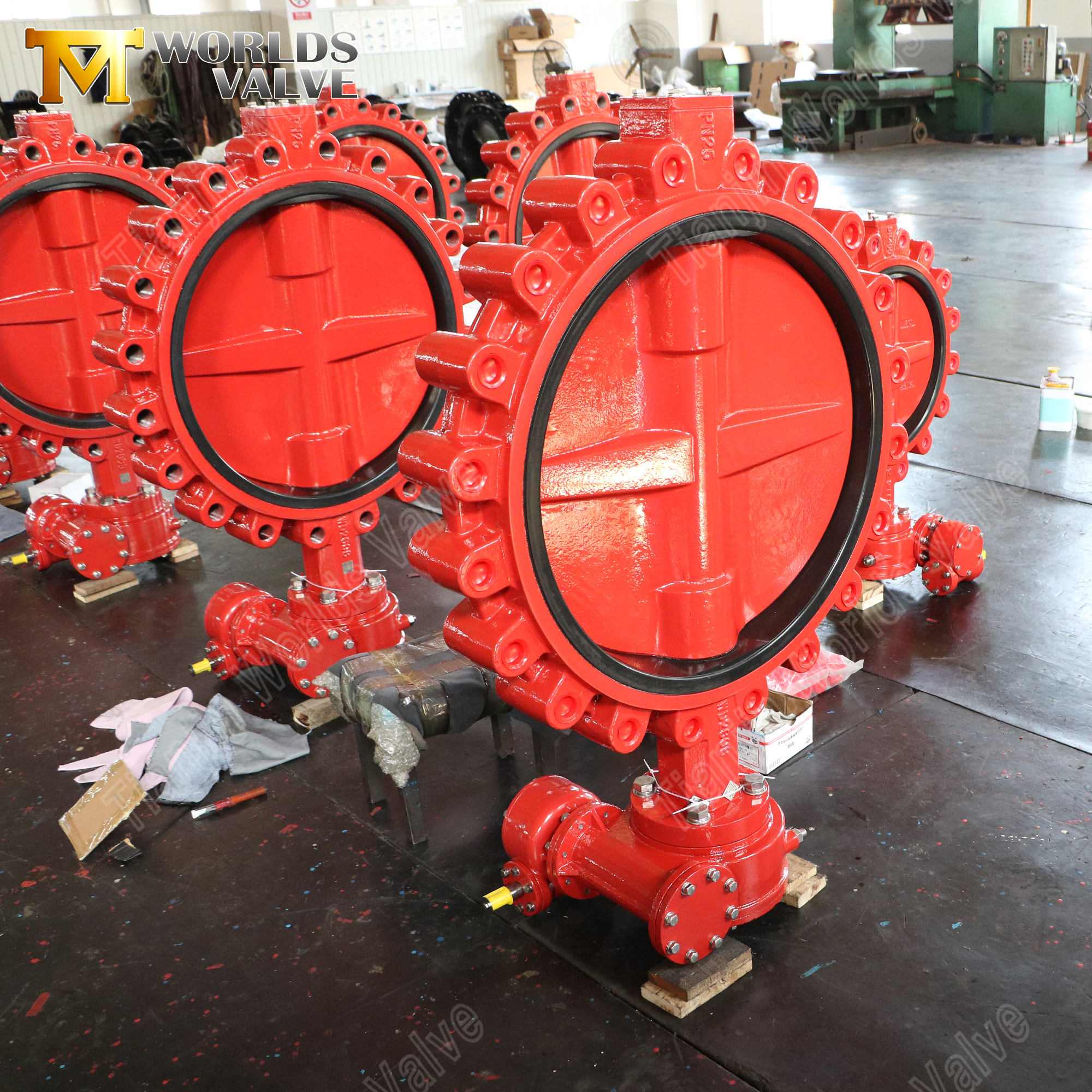

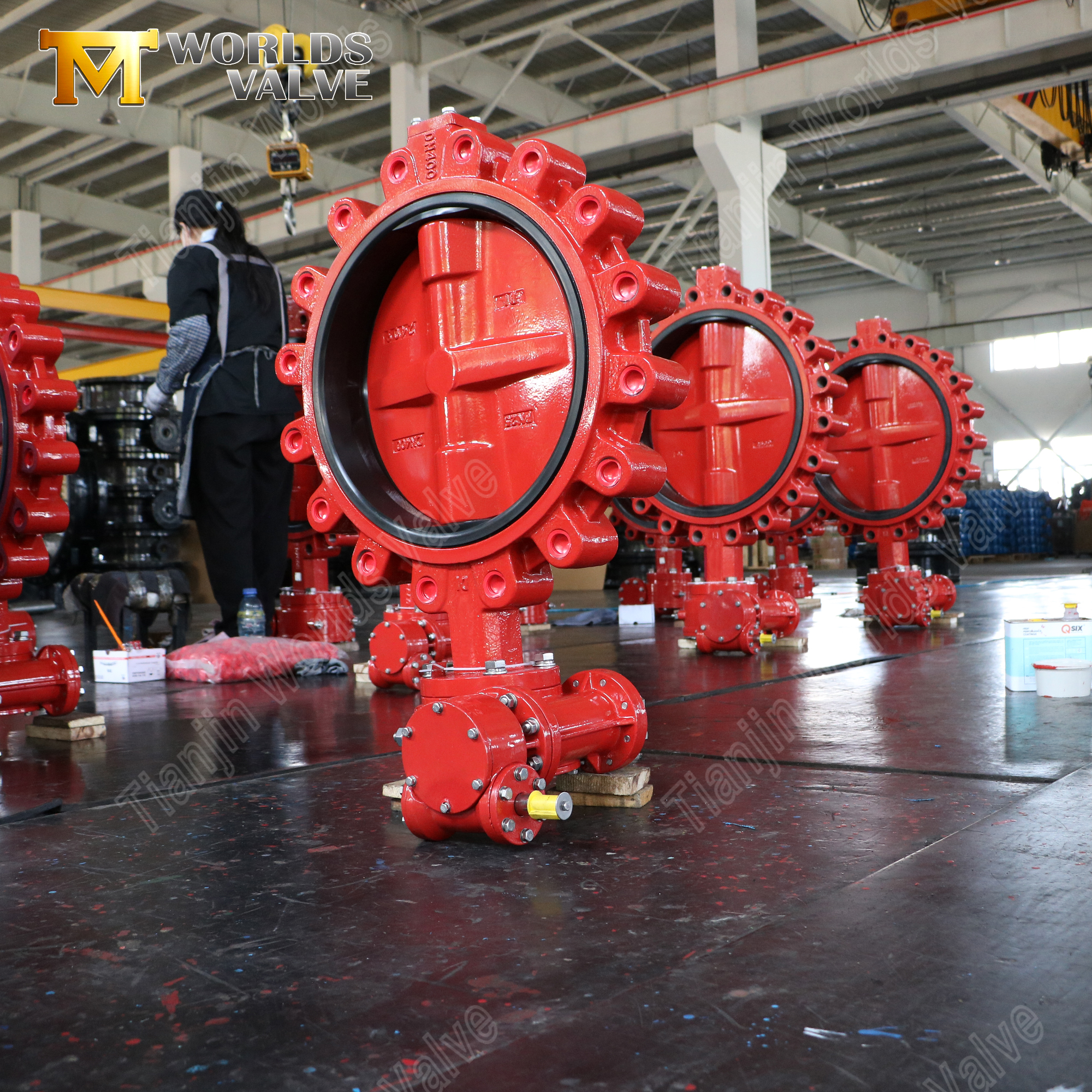

Lug-Absperrklappe – WRAS EPDM-Sitz, getriebebetätigt, DN50-DN1200

Produktübersicht

Eine Absperrklappe mit Laschen ist ein Durchflussregelgerät mit Vierteldrehung, das sich durch seine Gewindelaschenkonstruktion auszeichnet – Gewindeeinsätze auf beiden Seiten des Ventilkörpers, die es ermöglichen, es unabhängig auf jeder Seite direkt an Rohrflansche zu schrauben.

Im Gegensatz zu Zwischenflanschventilen, die zwischen Flanschen angeordnet sind und zum Entfernen eine vollständige Trennung erfordern, ermöglicht die Laschenkonstruktion einen Dead-End-Betrieb: Sie können das Ventil von einer Seite der Rohrleitung entfernen, während die andere Seite unter Druck steht und betriebsbereit bleibt. Dies macht es zur bevorzugten Wahl für Systeme, bei denen Wartungsisolation, Pipeline-Flexibilität und reduzierte Ausfallzeiten von entscheidender Bedeutung sind.

Dieses Modell verfügt über einen Körper und eine Scheibe aus duktilem Gusseisen EN-GJS-400-15, einen WRAS-zugelassenen EPDM-Sitz für sichere Trinkwasseranwendungen, einen SS431-Edelstahlschaft für robuste Drehmomentübertragung und einen Schneckengetriebeantrieb für sanfte, selbsthemmende manuelle Steuerung – ausgelegt für PN25 (25 bar) und mit einer Epoxidbeschichtung in RAL 3013 versehen. Dieses Ventil ist in den Größen DN50 bis DN1200 erhältlich und für einen zuverlässigen, langfristigen Einsatz in der Wasserversorgung, Abwasseraufbereitung, HVAC und industriellen Verarbeitungssystemen konzipiert.

Als direkter OEM/ODM-Hersteller mit über 15 Jahren Exporterfahrung liefert Tianjin Worlds Valve Co., Ltd. vollständig anpassbare Absperrklappen mit Laschen – Materialien, Größen, Druckstufen, Flanschstandards, Beschichtungen und Antriebe – alles genau auf Ihre Spezifikationen zugeschnitten. Unsere Produkte werden in mehr als 50 Länder exportiert und sind nach ISO 9001 (zertifiziert durch LRQA), CE, UKCA, WRAS und ACS zertifiziert.

Einführen:

Lug-Absperrklappe | Körper und Scheibe aus duktilem Eisen | EPDM-Sitz | Getriebebetrieben

Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung

CBF02-TL01 – Detaillierte Produktinformationen

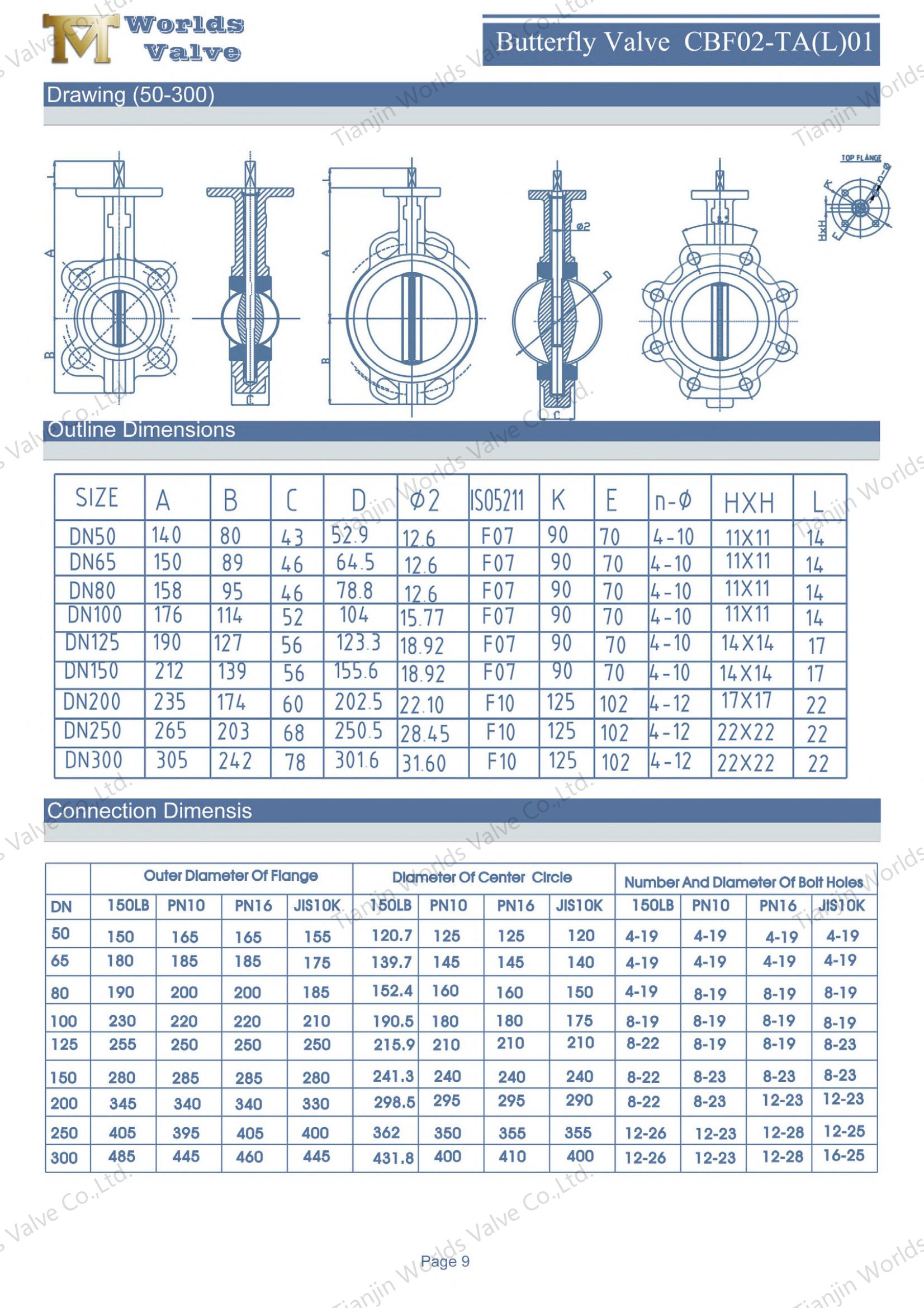

Technische Spezifikationen

Dieses Modell ist mit den folgenden Parametern konfiguriert. Bitte beachten Sie, dass alle unten aufgeführten Artikel an Ihre spezifischen Bedürfnisse angepasst werden können.

Hauptmerkmale und Vorteile

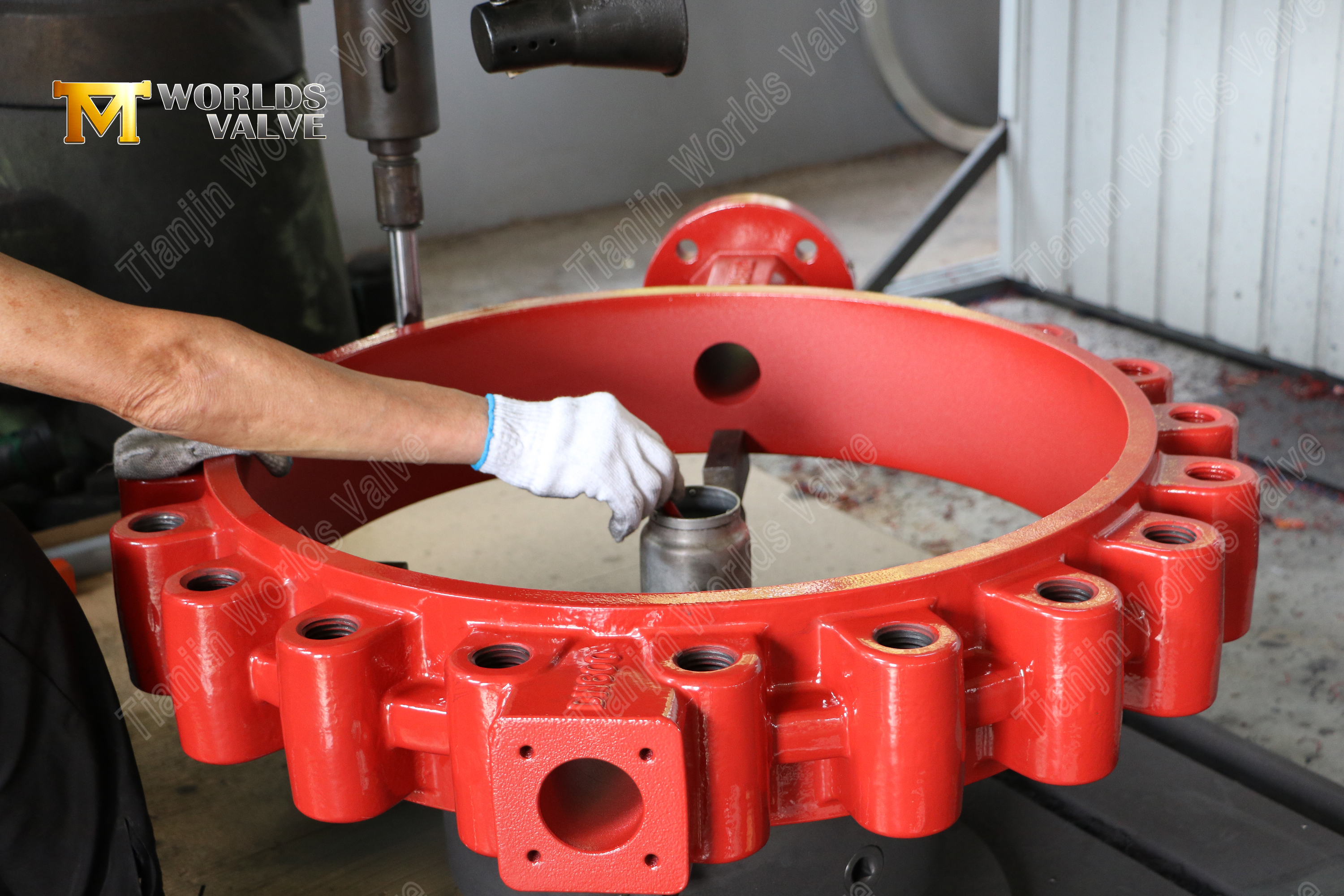

1. Kabelschuh-Design – Dead-End-Isolierung für Service und Wartung

• Unabhängige Rohrleitungsmontage – Gewindeansätze auf beiden Seiten des Ventilkörpers ermöglichen die unabhängige Verschraubung jeder Seite mit Rohrflanschen und ermöglichen so den Betrieb in Sackgassen – das Ventil kann am Ende einer Rohrleitung installiert oder zur Isolierung eines Abschnitts für Wartungszwecke verwendet werden.

• Vereinfachte Wartung – Das Ventil kann von einer Seite entfernt werden, ohne dass die gesamte Rohrleitung drucklos gemacht oder abgeschaltet werden muss – ein entscheidender Vorteil in Anlagen, in denen Ausfallzeiten kostspielig sind.

• Überlegene Steifigkeit – Das Laschendesign bietet eine höhere strukturelle Festigkeit als Wafer-Typen und widersteht Rohrbelastungen, Vibrationen und Wärmeausdehnung.

• Bidirektionale Abdichtung – Bietet zuverlässige Absperrung in beiden Durchflussrichtungen.

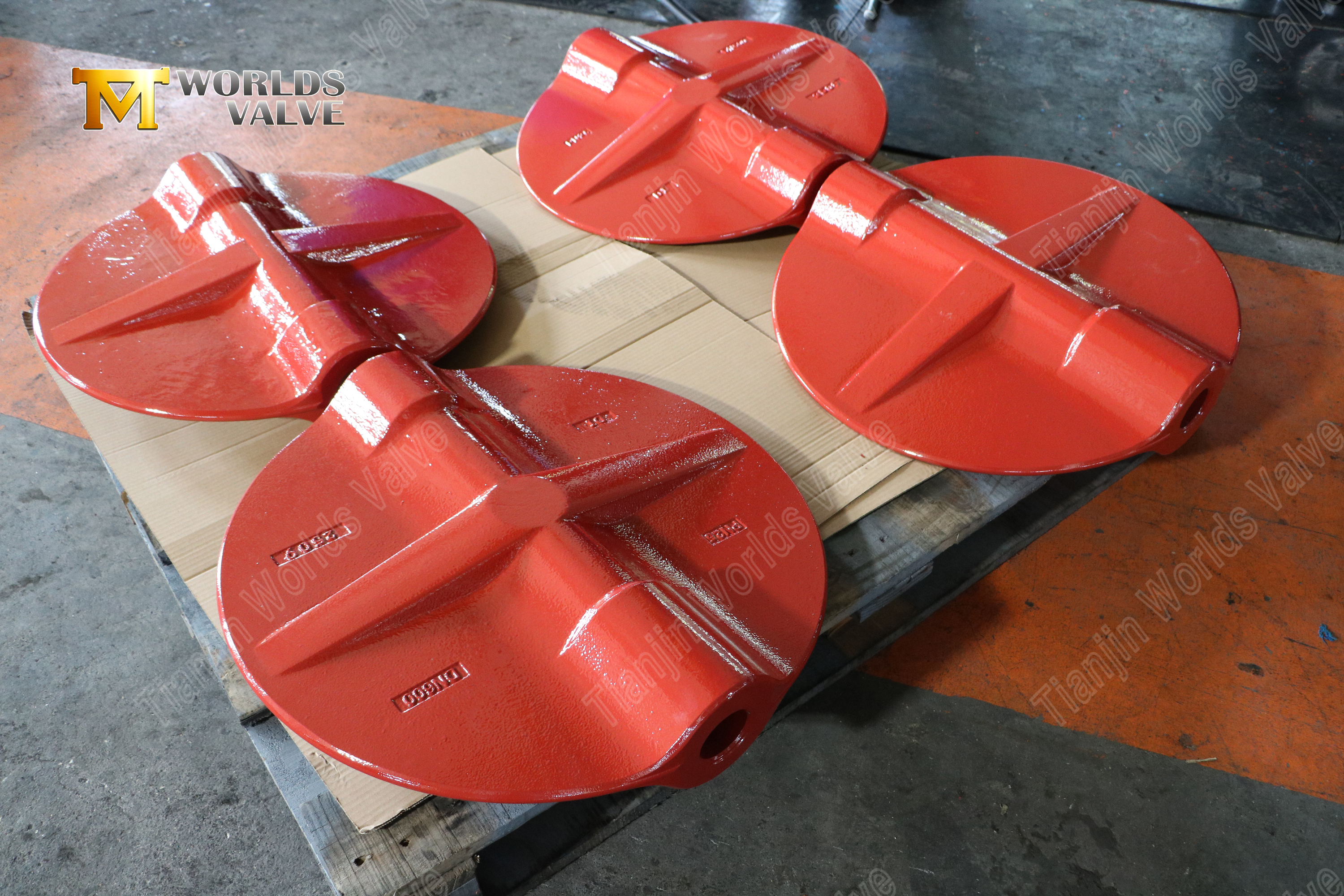

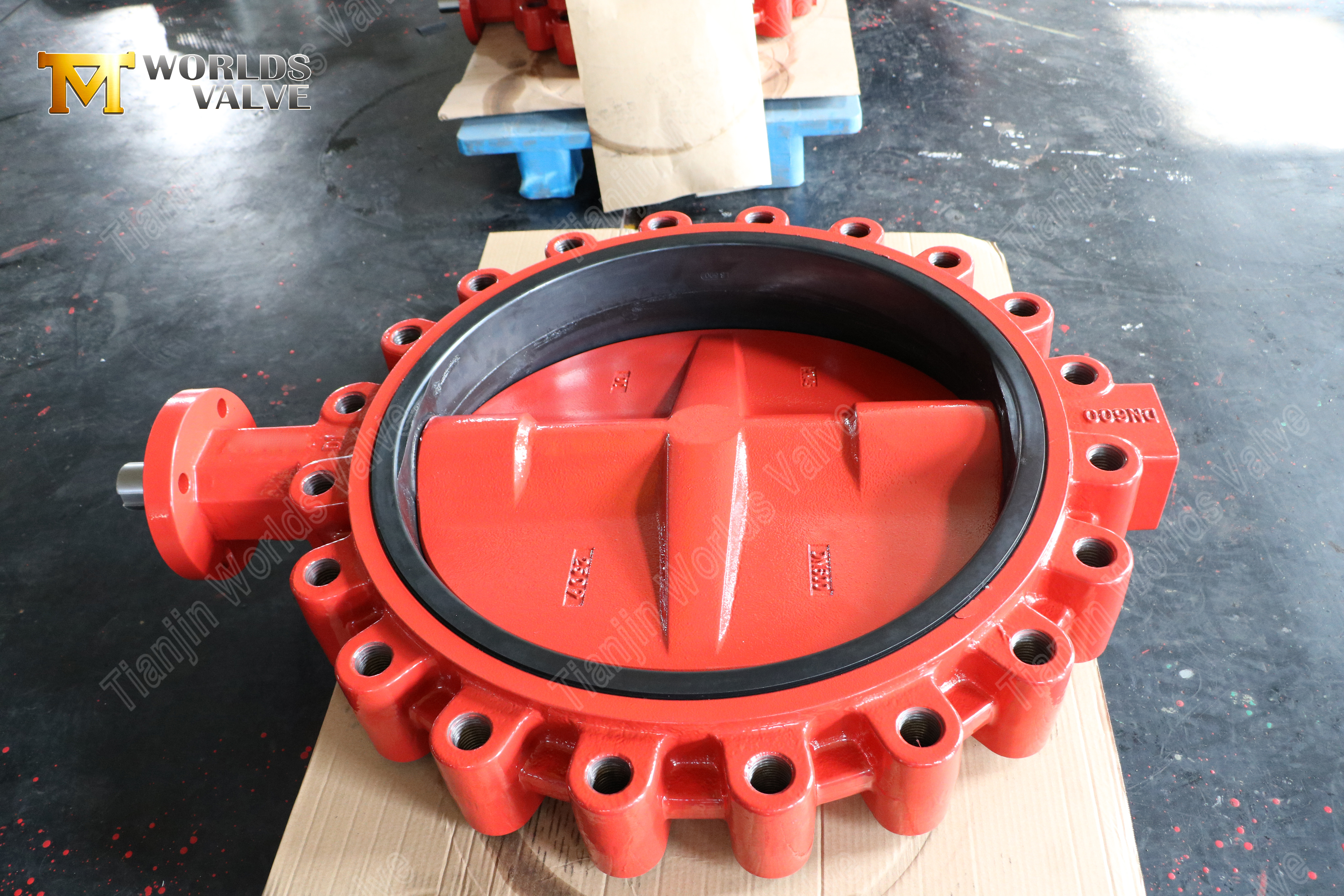

2. Körper- und Scheibenmaterial – Sphäroguss EN-GJS-400-15 (GGG40)

• Hohe Festigkeit – EN-GJS-400-15 bietet eine Zugfestigkeit von ≥ 400 MPa und eine Streckgrenze von ≥ 250 MPa bei einer Dehnung von mindestens 15 % – und bietet zuverlässige Leistung bei Druckstößen und Wärmeausdehnung von PN25.

• Hervorragende Schlagfestigkeit – Die Kugelgraphitstruktur bietet außergewöhnliche Zähigkeit und hält mechanischen Stößen und Rohrleitungsvibrationen stand, ohne zu brechen.

• Korrosionsschutz – In Kombination mit der Epoxidbeschichtung RAL 3013 sind Gehäuse und Scheibe korrosionsbeständig in Wasser, Abwasser und allgemeinen Industriebetrieben.

3. Sitzmaterial – WRAS-zugelassenes EPDM

• Trinkwassersicher – Der EPDM-Sitz verfügt über die WRAS-Zulassung (Water Regulations Advisory Scheme) und ist damit vollständig konform für Trinkwasserversorgungssysteme im Vereinigten Königreich und anderen Regionen, die eine WRAS-Zertifizierung erfordern.

• Hervorragende Wasserbeständigkeit – EPDM bietet eine hervorragende Beständigkeit gegen Wasser, Dampf und Witterungseinflüsse im Freien und ist daher ideal für Wasserversorgungs-, Abwasser- und HLK-Anwendungen.

• Großer Temperaturbereich – Behält die Dichtungseigenschaften von -20 °C bis +120 °C bei.

• Blasendichte Absperrung – Bietet eine zuverlässige bidirektionale Abdichtung und stellt sicher, dass in beiden Durchflussrichtungen keine Leckage auftritt.

4. Schaftmaterial: Edelstahl SS431

• Hohe Festigkeit – SS431 ist ein martensitischer Edelstahl mit ausgezeichneter mechanischer Festigkeit und Zähigkeit und einer Zugfestigkeit von 800–1000 MPa – deutlich höher als Edelstahl 304/316 für eine zuverlässige Drehmomentübertragung.

• Hervorragende Verschleißfestigkeit – Die gehärtete Oberfläche widersteht Abrieb und Reibverschleiß bei wiederholten Zyklen und eignet sich daher gut für Ventilschaftanwendungen.

• Gute Korrosionsbeständigkeit – SS431 bietet die beste Korrosionsbeständigkeit aller martensitischen rostfreien Stähle, wobei eine hohe Härte (248–302 HB) eine langfristige Haltbarkeit gewährleistet.

• Ausblassicheres Design – Der Rückhaltemechanismus verhindert ein versehentliches Herauswerfen des Schafts bei Druckstößen.

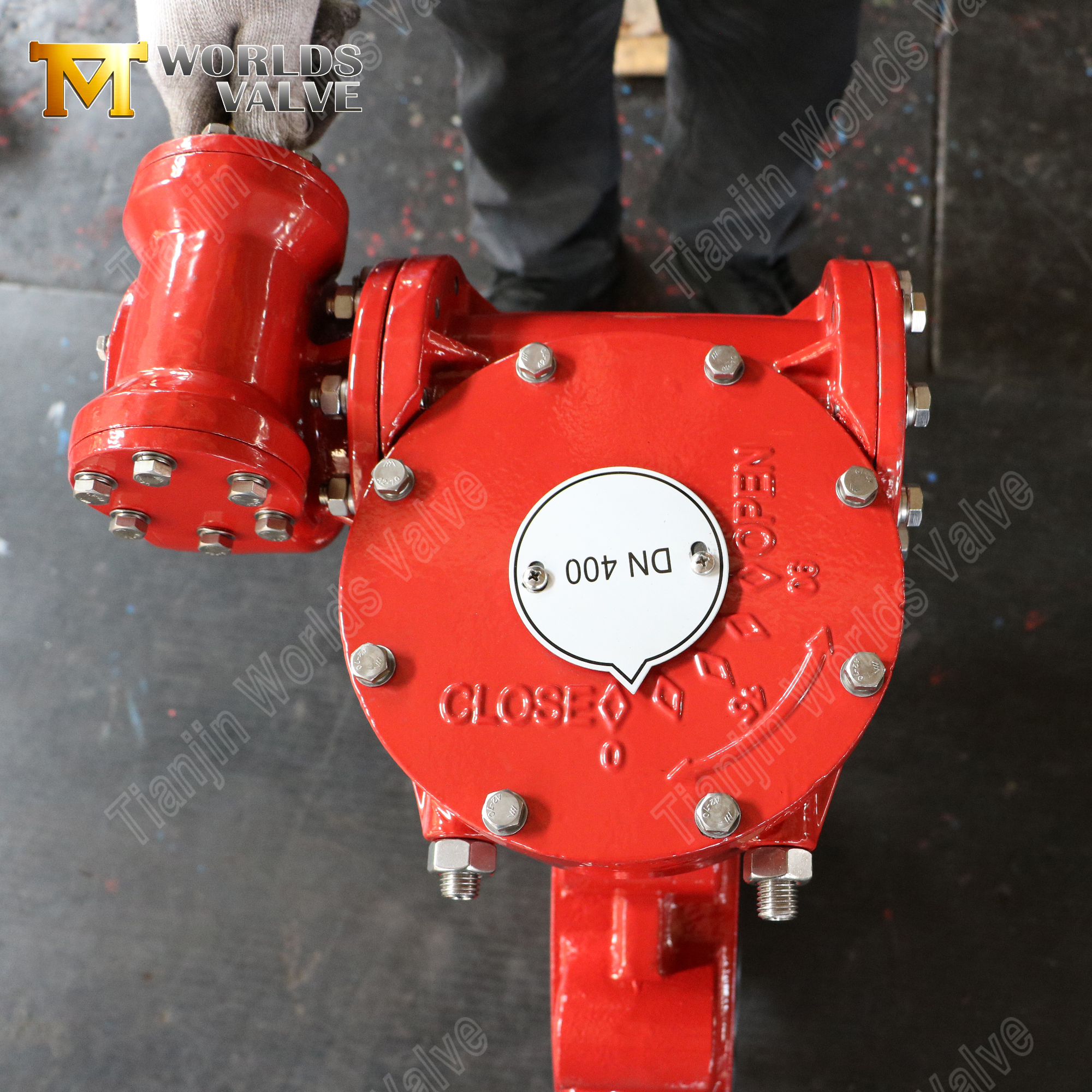

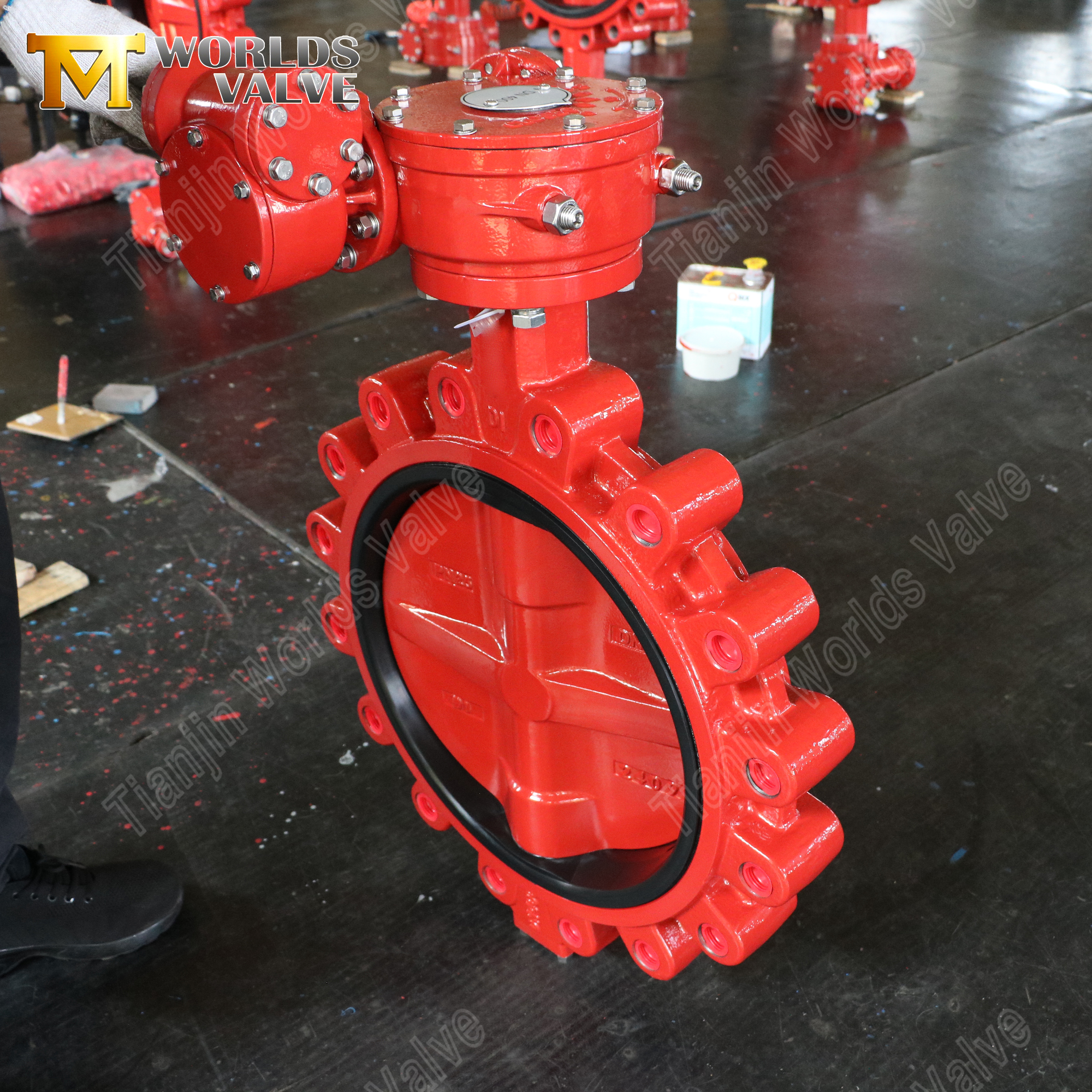

5. Schneckengetriebeantrieb – sanfte, selbsthemmende Steuerung

• Selbsthemmendes Design – Das Schneckengetriebe ist selbsthemmend, sodass die Scheibe auch unter Fließdruck in Position bleibt – keine zusätzlichen Verriegelungsvorrichtungen erforderlich.

• Offen-Geschlossen-Positionsanzeige – Die integrierte Anzeige zeigt die Ventilposition auf einen Blick an.

• Reduziertes Betätigungsdrehmoment – ​​Das Übersetzungsverhältnis vervielfacht das manuelle Eingangsdrehmoment und sorgt so für einen reibungslosen und mühelosen Betrieb – besonders wichtig bei größeren Größen, bei denen das Handhebeldrehmoment für eine komfortable Bedienung zu hoch ist.

• ISO 5211-Montage – Der standardisierte obere Flansch ermöglicht bei Bedarf eine einfache Aufrüstung auf elektrische oder pneumatische Betätigung.

6. RAL 3013-Beschichtung – dauerhafter Schutz und hohe Sichtbarkeit

• Tomatenrot-Finish – RAL 3013 ist ein warmes, erdiges Rot mit einem gedämpften Tomaten- und Ziegel-Unterton – ein deutlich dunkles, gesättigtes Rot (LRV = 8,47), das für eine lebendige visuelle Präsenz sorgt.

• Hervorragender Korrosionsschutz – Die Epoxidharzbeschichtung bietet eine hervorragende Beständigkeit gegen Stöße, Abrieb und chemische Angriffe.

• Hohe Sichtbarkeit – Die kräftige rote Lackierung macht das Ventil in Industrieumgebungen leicht erkennbar und unterstützt Sicherheits- und Wartungsverfahren.

7. PN25-Einstufung – höhere Druckfähigkeit

• Hervorragende Druckbeherrschung – Dieses Ventil ist für PN25 (25 bar / 363 psi) ausgelegt und bewältigt deutlich höhere Systemdrücke als Standardventile PN10/PN16 – ideal für die Wasserversorgung in Hochhäusern, die industrielle Verarbeitung und Rohrleitungssysteme mit erhöhten Druckanforderungen.

• Langlebige Konstruktion – Das Gehäuse aus EN-GJS-400-15 und der Schaft aus SS431 gewährleisten einen zuverlässigen Betrieb unter anhaltend hohen Drücken und vorübergehenden Druckstößen.

• Vielseitige Anwendung – Die PN25-Kompatibilität erweitert die Eignung des Ventils für ein breiteres Spektrum anspruchsvoller Anwendungen, einschließlich Pumpnetze und Druckverteilungsnetze.

Typische Anwendungen

Lug-Absperrklappen mit EN-GJS-400-15-Gehäuse, WRAS-EPDM-Sitz, PN25-Einstufung und Getriebeantrieb genießen in einer Vielzahl von Branchen Vertrauen:

• Wasserversorgung und -verteilung – Trinkwasserleitungen, Versorgung von Hochhäusern, Pumpstationen – PN25-Einstufung bewältigt erhöhte Systemdrücke; Die WRAS-Zulassung gewährleistet die Trinkwassersicherheit.

• Abwasserbehandlung – Abwasserleitungen, Kläranlagen, Abwassersysteme.

• HVAC-Systeme – Kaltwasser, Warmwasser, Kühlturmsysteme.

• Industrielle Verarbeitung – Allgemeine industrielle Wasserleitungen, Kühlwasser, Prozessflüssigkeiten.

• Brandschutz – Löschwasserleitungen, Sprinkleranlagen, Überschwemmungsanlagen.

• Bewässerung – Bewässerungssysteme für Landwirtschaft und Landschaft.

Warum sollten Sie sich für das Ventil von Tianjin Worlds entscheiden?

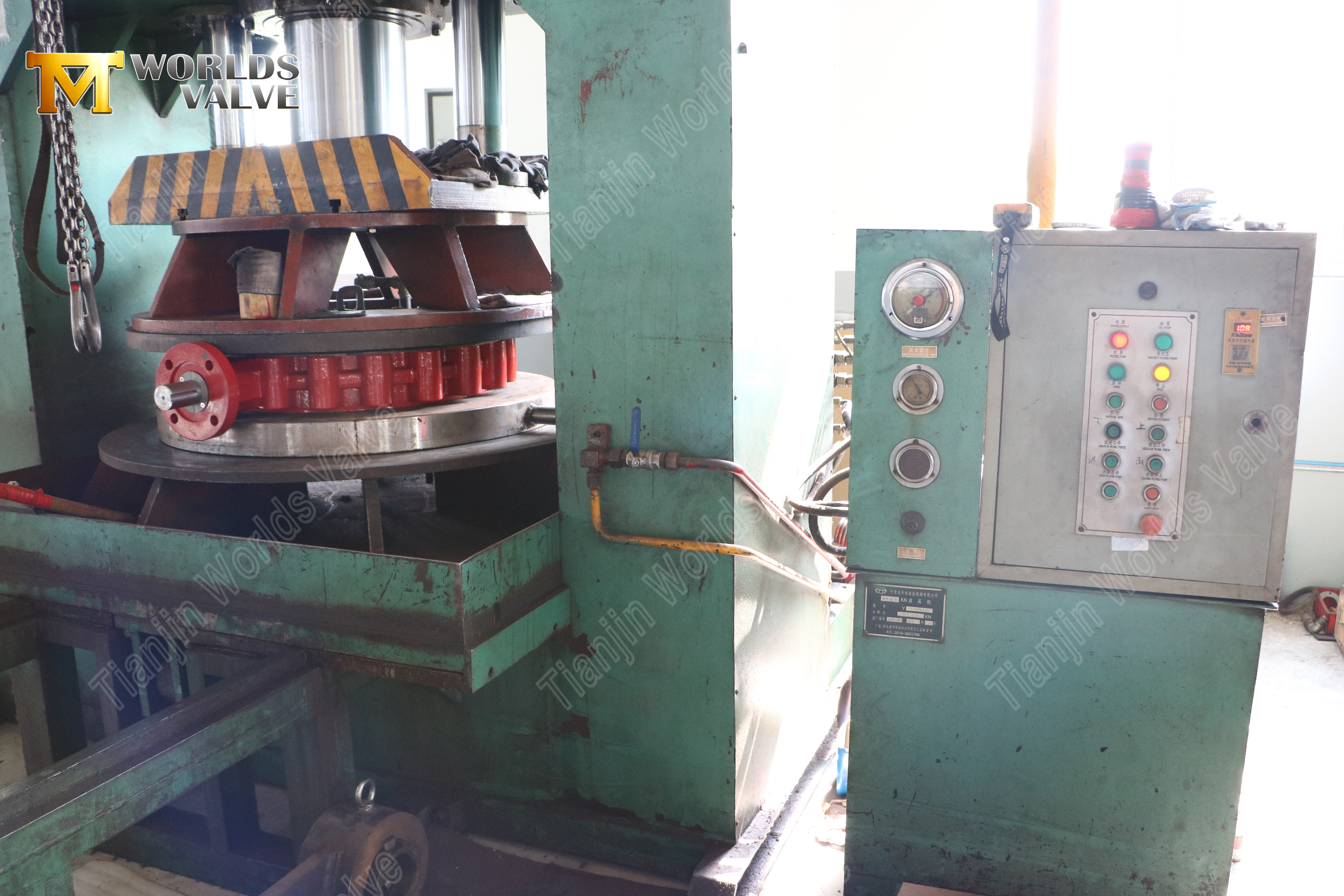

• Qualität, der Sie vertrauen können. Unsere ISO 9001:2015-Zertifizierung wird von LRQA ausgestellt, einer der weltweit angesehensten Zertifizierungsstellen. Jedes Ventil wird ohne Ausnahme mit Materialzertifikaten und Druckprüfberichten geliefert.

• WRAS-zertifizierte EPDM-Sitze. Unsere EPDM-Sitze verfügen über die WRAS-Zulassung und gewährleisten so die vollständige Einhaltung der Trinkwasservorschriften – eine entscheidende Anforderung für Wasserversorgungsprojekte im Vereinigten Königreich und anderen WRAS-regulierten Märkten.

• Druckfähigkeit PN25. Mit einer Nennleistung von PN25 bewältigen unsere Laschen-Absperrklappen höhere Systemdrücke als Standardventile und eignen sich daher für Hochhäuser, industrielle Verarbeitung und Druckverteilungsnetze.

• Spezialisten für Lug-Ventile. Wir verfügen über umfangreiche Erfahrung in der Herstellung von Absperrklappen für Wasser-, Industrie- und Kommunalprojekte weltweit.

• Großer Größenbereich. Von DN50 bis DN1200 decken wir das gesamte Spektrum industrieller Rohrleitungsanforderungen ab.

• Vollständige Anpassung. Materialien, Flanschnormen (ANSI, DIN, JIS, BS), Beschichtungen (jede RAL-Farbe), Aktuatoren – alles nach Ihren Vorgaben.

• Über 19 Jahre Exporterfahrung. Reibungslose Logistik und After-Sales-Unterstützung in über 50 Ländern in Europa, Amerika, dem Nahen Osten und Südostasien.

• 100 % Rückverfolgbarkeit. Materialzertifikate und Druckprüfberichte bei jeder Bestellung – keine Ausnahme.

• Schnelle Abwicklung. Engagierter Projektmanager; typische Lieferzeit 15–40 Tage. Fabrikbesuche sind in Tianjin willkommen.

Kontaktieren Sie uns – passen Sie noch heute Ihr Lug-Ventil an:

Ganz gleich, ob Sie diese PN25-Konfiguration mit WRAS-EPDM-Sitz und RAL 3013-Beschichtung, eine andere Größe innerhalb unseres DN50–DN1200-Bereichs oder ein vollständig kundenspezifisches Design benötigen – wir sind bereit, nach Ihren Vorgaben zu bauen.

Senden Sie uns Ihre Anforderungen:

• Erforderliche Größe und Druckstufe

• Medientyp und Betriebstemperatur

• Bevorzugte Materialkombination (Körper / Scheibe / Sitz)

• Antriebstyp (manuell, Getriebe, elektrisch, pneumatisch, hydraulisch)

• Flanschstandard und Bohrungen (ANSI, DIN, JIS, BS)

• Streichfarbe (alle RAL)

• Zielmenge und Zielhafen

Unser Team wird Ihnen innerhalb von 24 Stunden ein Angebot und einen technischen Vorschlag unterbreiten.

Werksbesuche sind willkommen – kommen Sie und sehen Sie, wie wir Ihre Ventile in Tianjin, China, herstellen.

Kontaktieren Sie uns jetzt und lassen Sie uns gemeinsam Ihr Ventil bauen.
