CBF04-TA01U
OEM | ODM | WDS
| Menge: | |
|---|---|

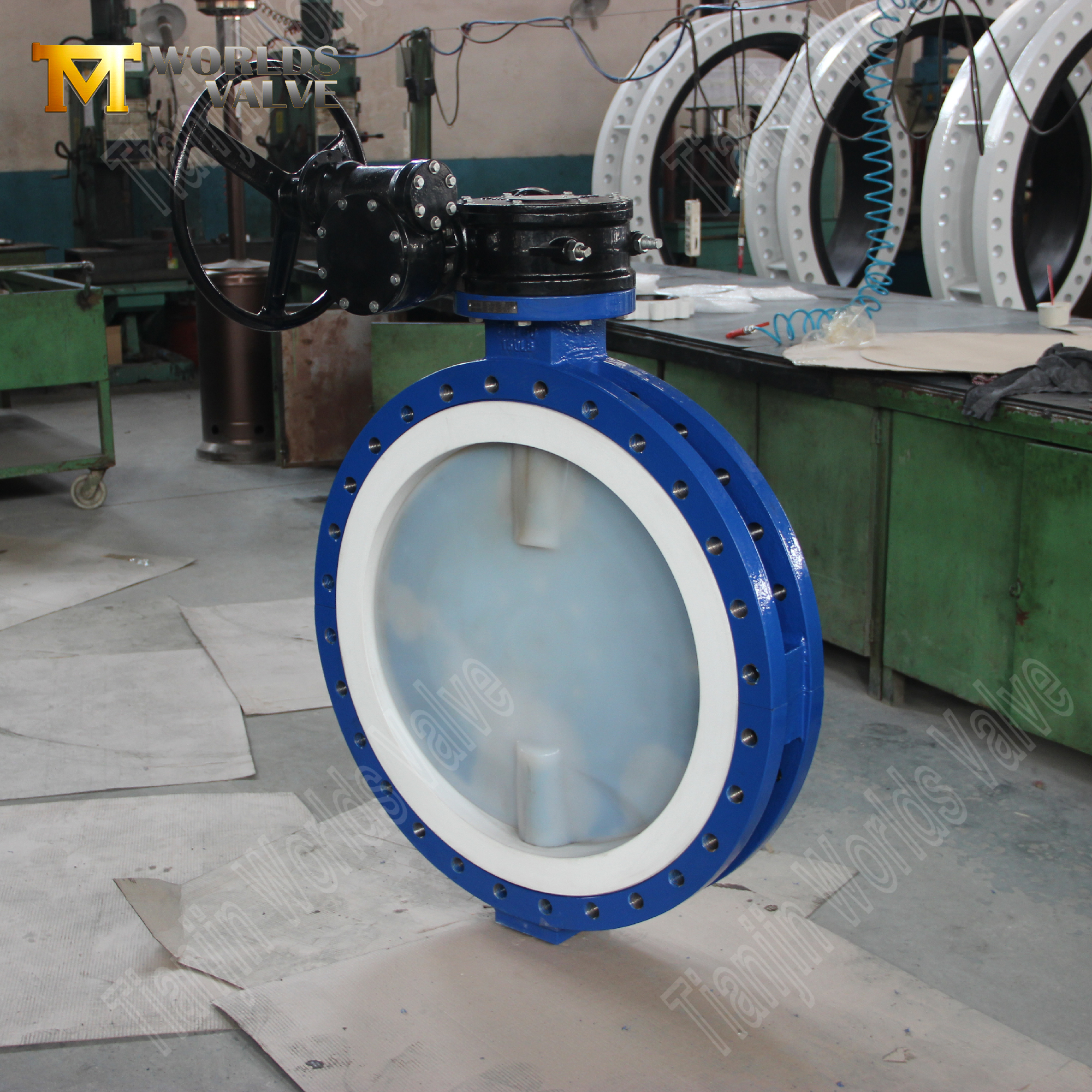

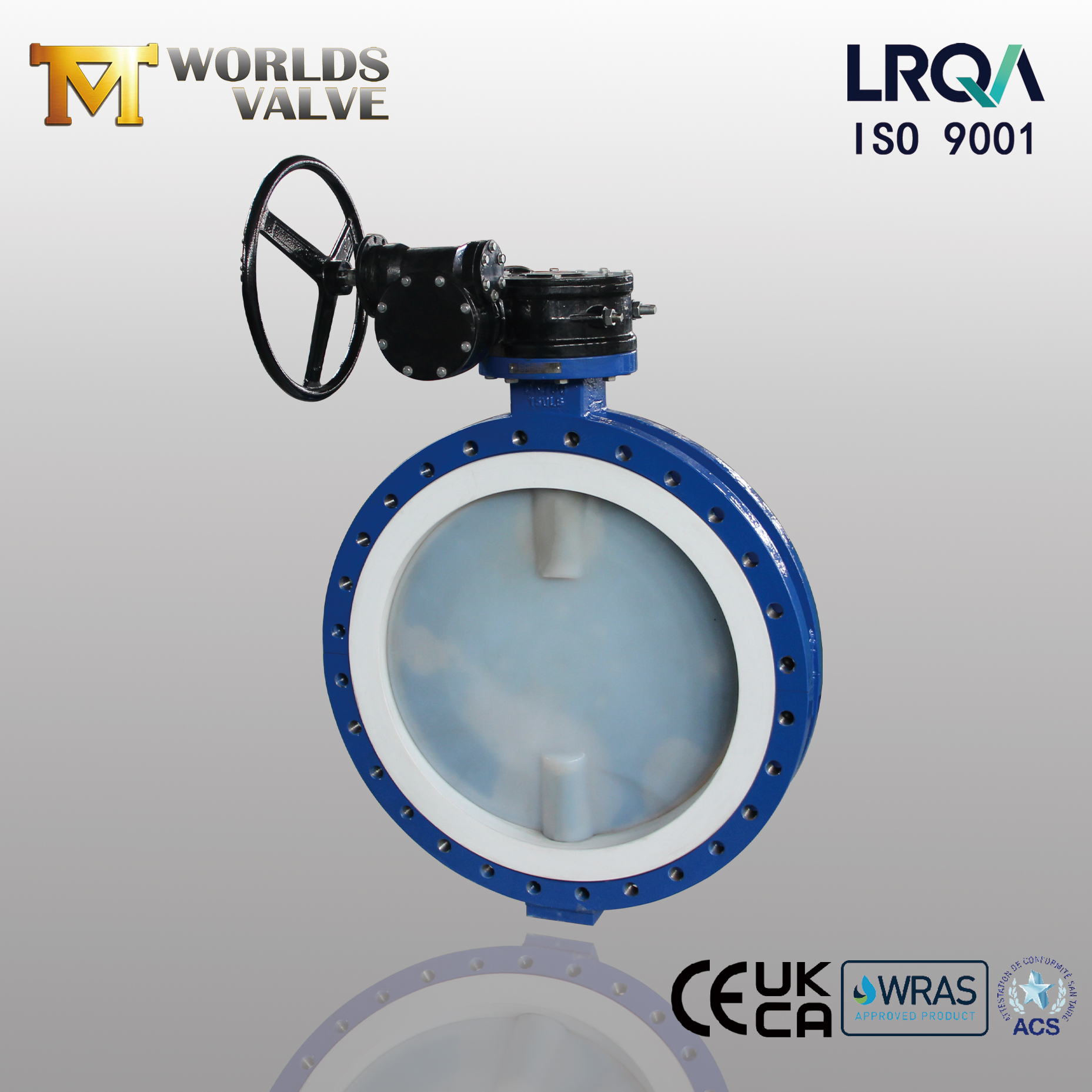

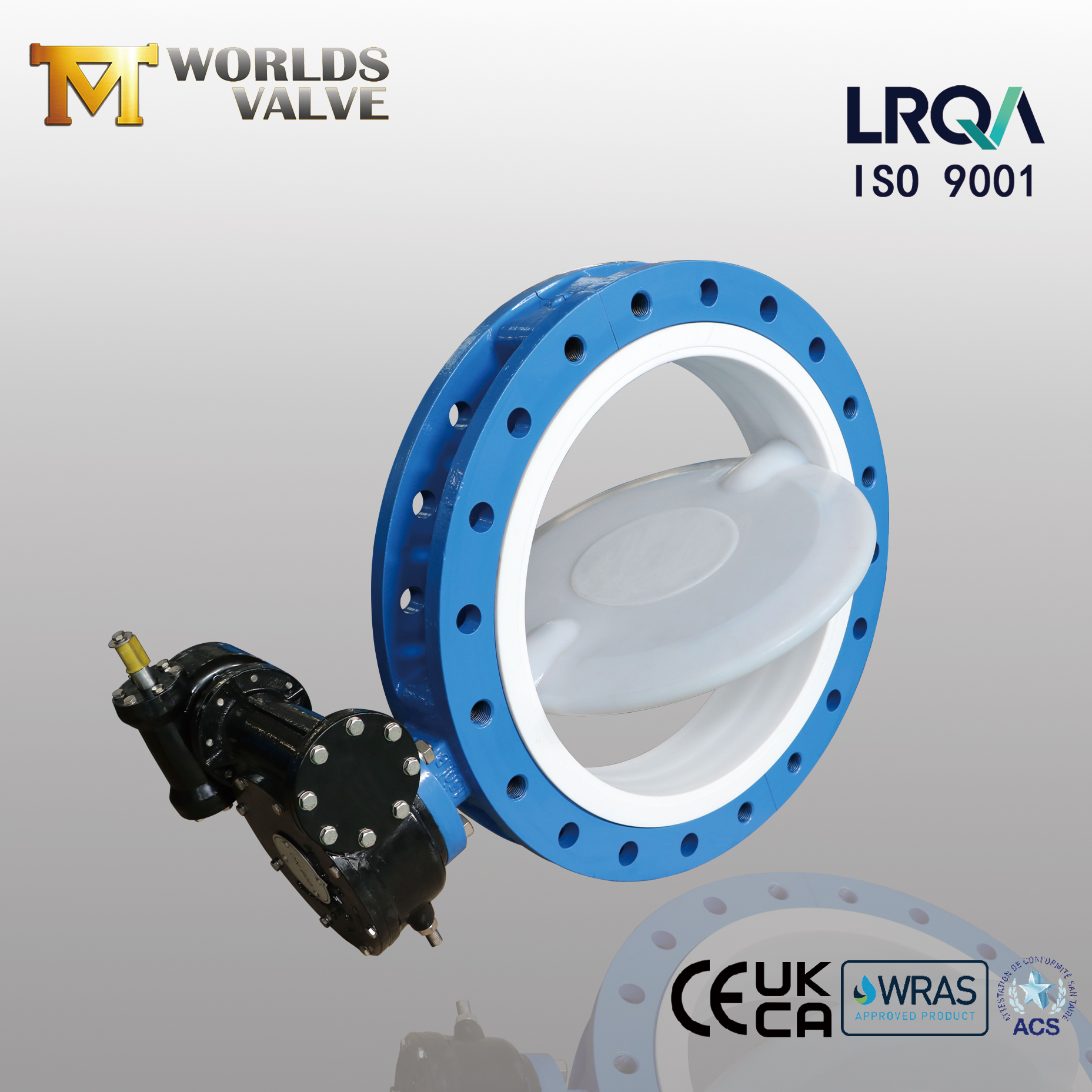

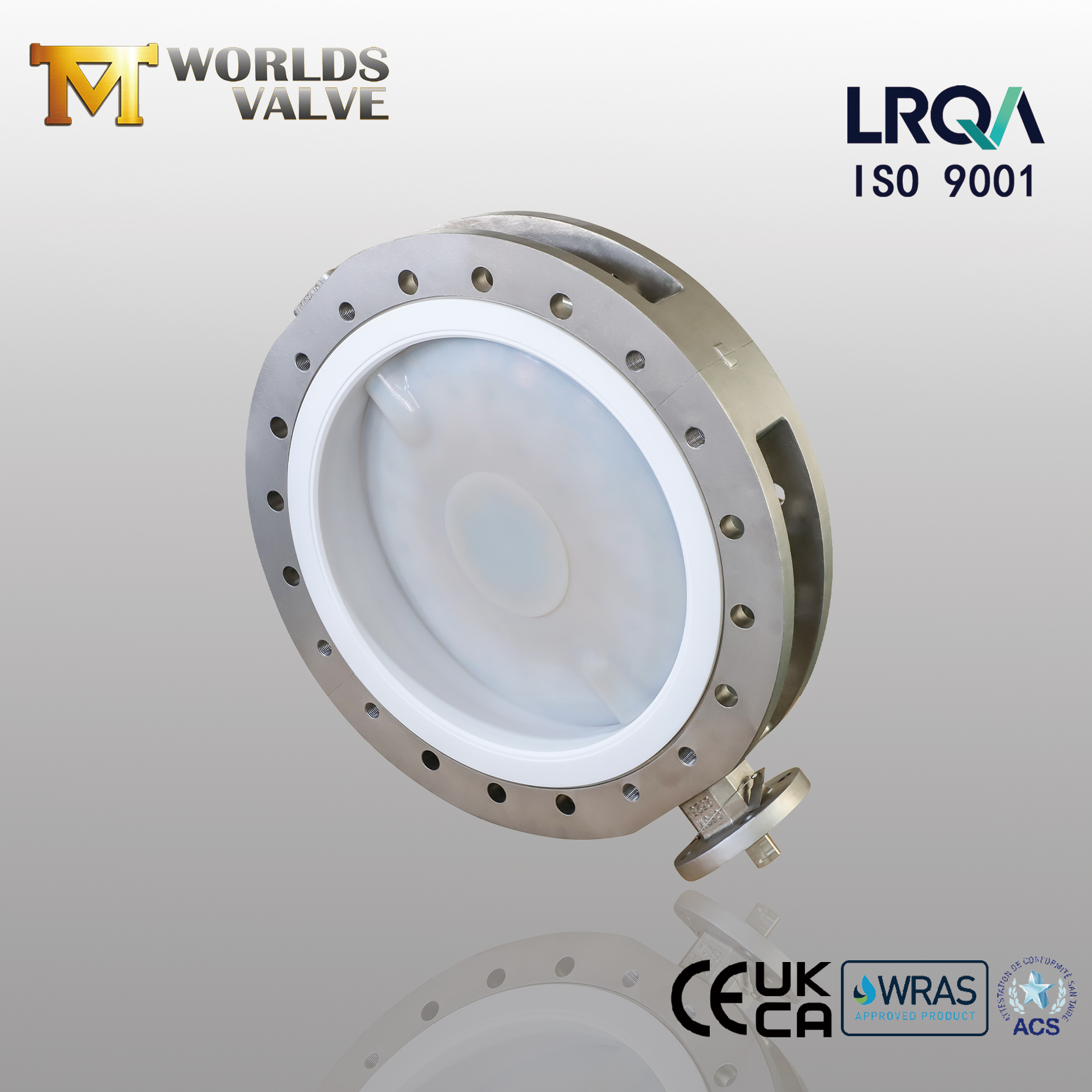

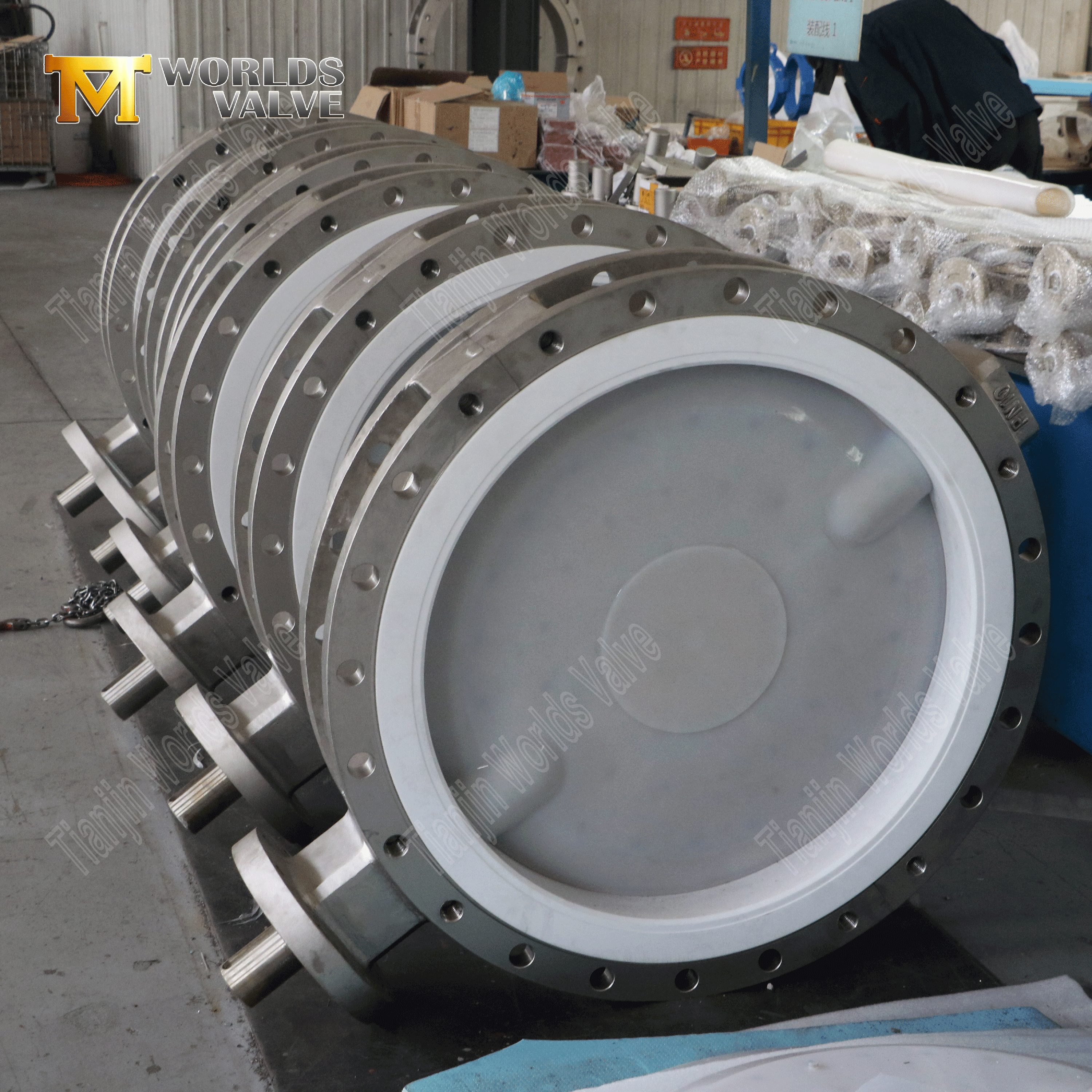

Sein herausragendes Merkmal ist die spezielle Scheiben- und Sitzkombination. Die Scheibe besteht aus **PFA-beschichtetem Edelstahl** und bietet eine außergewöhnliche Beständigkeit gegen eine Vielzahl aggressiver Chemikalien und hohe Temperaturen. Gepaart mit einer Prämie **Sitz aus PTFE (Teflon).** Dies gewährleistet eine hervorragende chemische Inertheit und eine zuverlässige, reibungsarme Abdichtung. Dieses Ventil wird von einem präzisen **Getriebe (Turbinenantrieb)** betrieben und ermöglicht die mühelose manuelle Steuerung größerer Durchmesser mit hohem mechanischen Vorteil. Erhältlich von **DN50 bis DN900** ist es eine vielseitige Lösung für kritische Absperr- und Regelaufgaben.

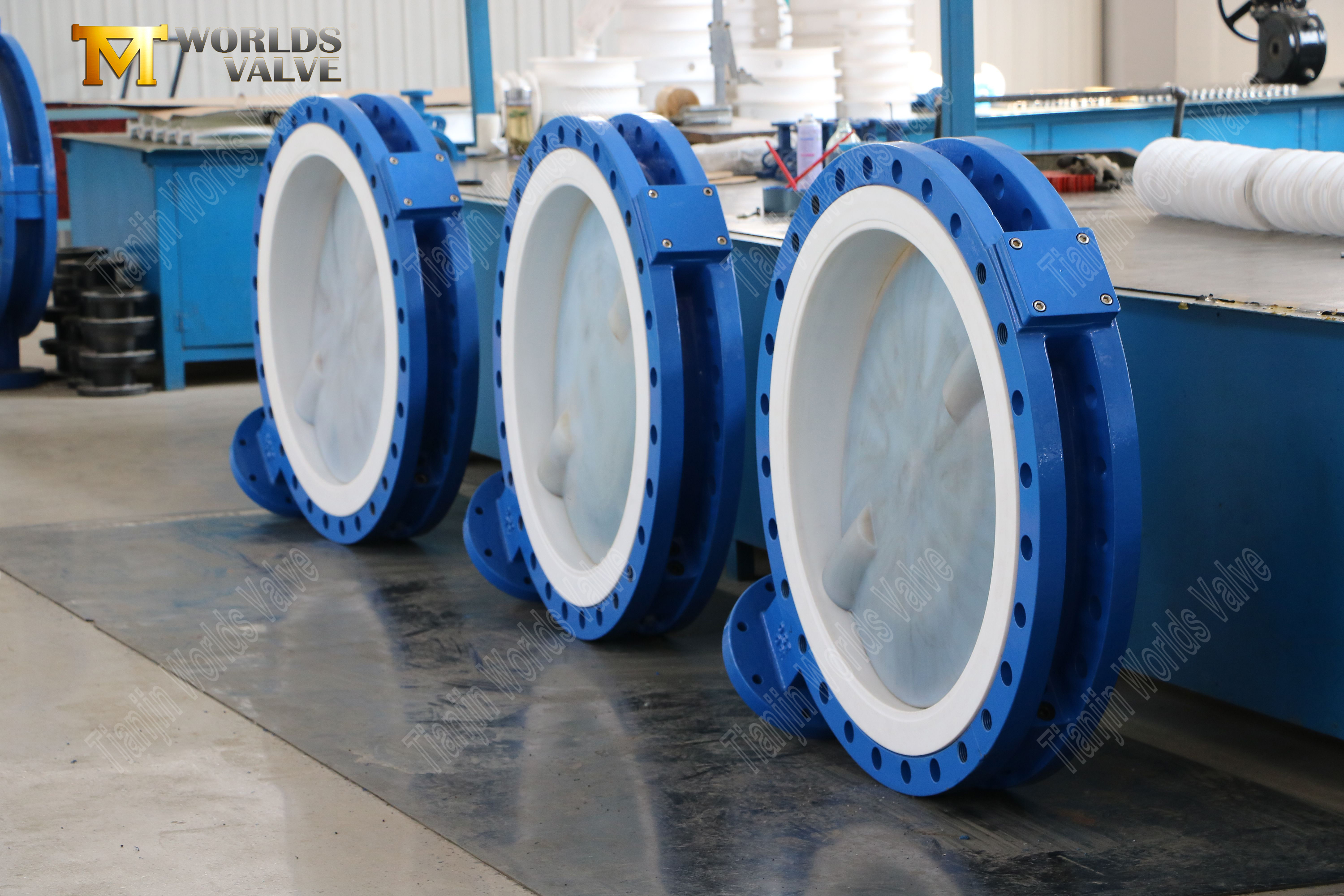

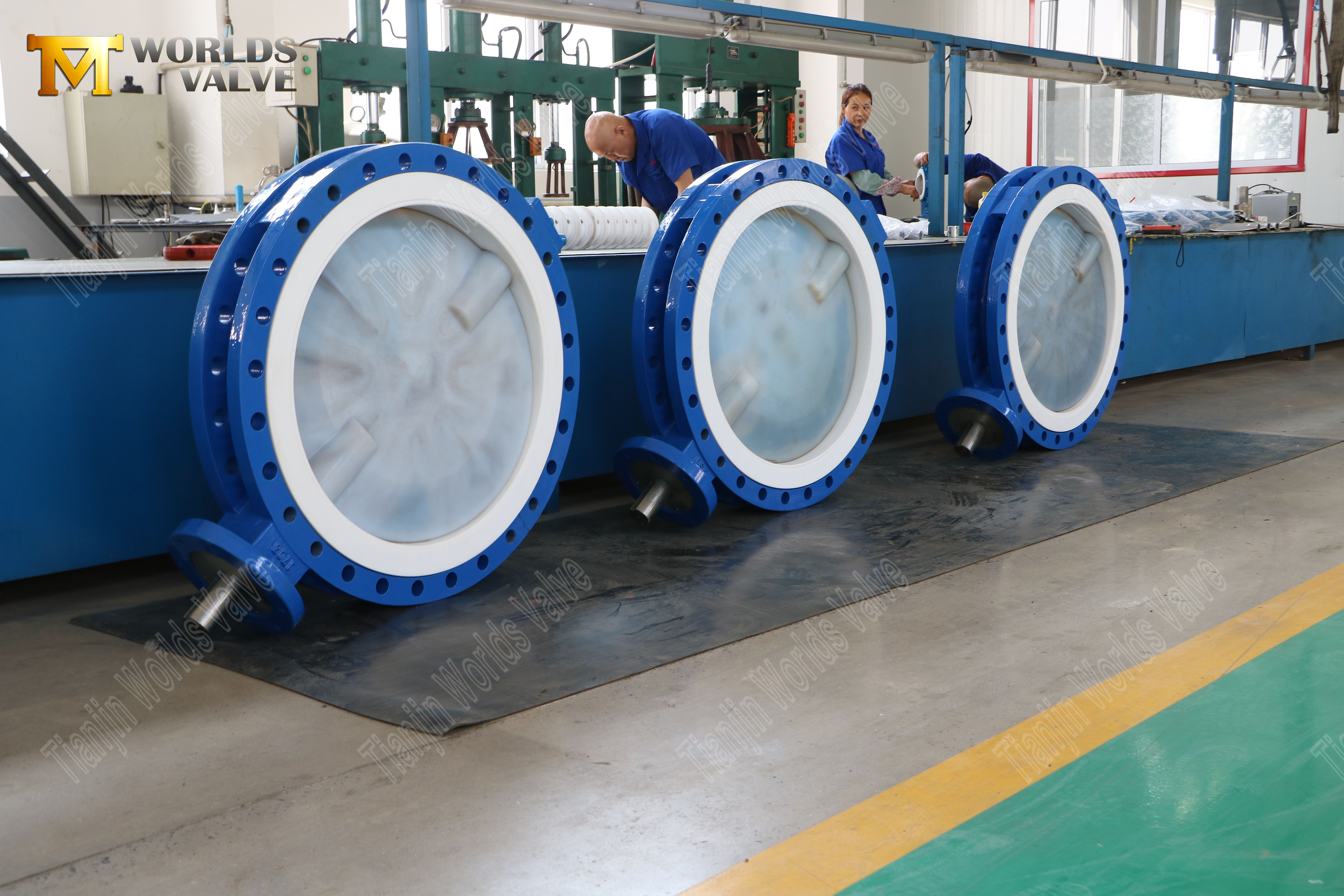

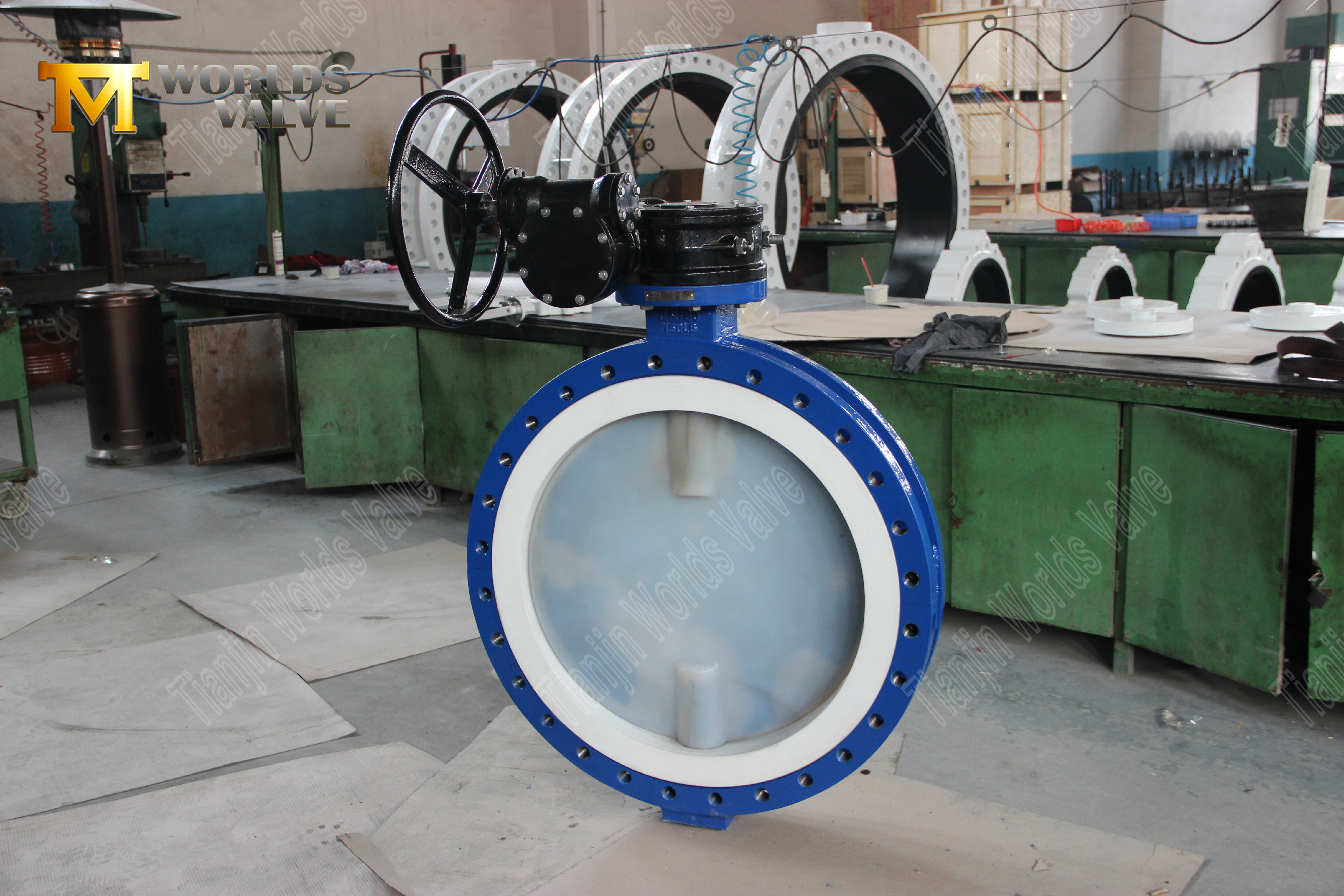

PFA-Absperrklappe für den Chemiebereich | 150LB, PTFE-Sitz, getriebebetrieben
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF04-TA01U-Betriebs- und Wartungshandbuch HERUNTERLADEN
1. Erstklassige Korrosions- und Chemikalienbeständigkeit mit PFA-beschichteter Scheibe und PTFE-Sitz
Dieses Ventil ist durch seine fortschrittliche Materialkonstruktion für maximale Haltbarkeit in den aggressivsten Umgebungen ausgelegt.
Hochwertige PFA-beschichtete Scheibe: Die Edelstahlscheibe ist durch eine PFA-Beschichtung (Perfluoralkoxy) geschützt, die eine außergewöhnliche Beständigkeit gegen ein breites Spektrum korrosiver Chemikalien, Säuren und Lösungsmittel bietet und gleichzeitig hervorragende Antihaft- und Hochtemperatureigenschaften bietet.
Hochinerter PTFE-Sitz: Das Ventil verfügt über einen Vollsitz aus PTFE (Polytetrafluorethylen), der für seine extreme chemische Inertheit bekannt ist und eine Kontamination der Medien verhindert und eine zuverlässige Abdichtung selbst gegen die aggressivsten Flüssigkeiten gewährleistet.
Optimale Materialsynergie: Durch die Kombination aus PFA-beschichteter Scheibe und PTFE-Sitz entsteht ein Dichtungspaar mit hervorragender chemischer Kompatibilität, wodurch sich das Ventil ideal für kritische Prozesse in chemischen, pharmazeutischen und hochreinen Anwendungen eignet.
2. Getriebebetrieb für mühelose Steuerung bei hohem Drehmoment
Konzipiert für eine einfache manuelle Bedienung im gesamten Größenbereich, insbesondere für größere Durchmesser.
Hoher mechanischer Vorteil: Der mehrstufige Schneckengetriebeantrieb (Getriebe) sorgt für eine erhebliche Drehmomentvervielfachung und ermöglicht eine reibungslose und beherrschbare manuelle Betätigung von Ventilen bis DN900, wodurch der Bedieneraufwand reduziert wird.
Präzise Durchflussregulierung: Das Getriebe ermöglicht eine feine, schrittweise Einstellung der Scheibenposition und ermöglicht so bei Bedarf eine genaue Durchflusssteuerung und Drosselung.
Sicheres Sitzen unter Druck: Der Getriebemechanismus gewährleistet eine zuverlässige, sitzende Absperrung mit hoher mechanischer Integrität, selbst unter schwierigen Bedingungen mit hohem Differenzdruck.
3. Robuste 150LB-Flanschkonstruktion (U-Typ) für sichere Installation
Gebaut für Stärke und Zuverlässigkeit in permanenten, anspruchsvollen Industrieinstallationen.
Einteiliger Flanschkörper: Das Ventil verfügt über ein solides Flanschgehäuse (U-Typ) mit Standard-ANSI-Bolzenlochbohrungen und bietet eine starre und stabile Struktur für die Rohrleitungsintegration.
Auslaufsichere Verbindung: Die Flanschkonstruktion mit Schrauben und Dichtungen auf beiden Seiten gewährleistet eine starke, zuverlässige und leckagesichere Verbindung zum Rohrleitungssystem.
Bewertet für anspruchsvollen Service: Mit der Druckstufe ANSI 150LB ist das Ventil für den zuverlässigen Betrieb in industriellen Hochdrucksystemen zertifiziert und eignet sich für End-of-Line-Dienste.
4. Großer Größenbereich und vielseitige industrielle Anwendung
Eine Einzelventillösung, die an ein breites Spektrum industrieller Anforderungen angepasst werden kann.
Umfassende Größenverfügbarkeit: Das Ventil wird in einem kompletten Sortiment von DN50 (2") bis DN900 (36") angeboten und deckt sowohl Standard- als auch große Prozesslinienanforderungen ab.
Breite Branchenanwendung: Sein korrosionsbeständiges Design macht es zur bevorzugten Wahl für kritische Anwendungen in der chemischen Verarbeitung, der pharmazeutischen Herstellung, der Zellstoff- und Papierproduktion sowie dem Umgang mit aggressiven Flüssigkeiten.
Bewährtes und zuverlässiges Design: Die robuste Konstruktion und Materialauswahl gewährleisten eine langfristige, zuverlässige Leistung in Umgebungen, in denen ein Ventilausfall keine Option ist.

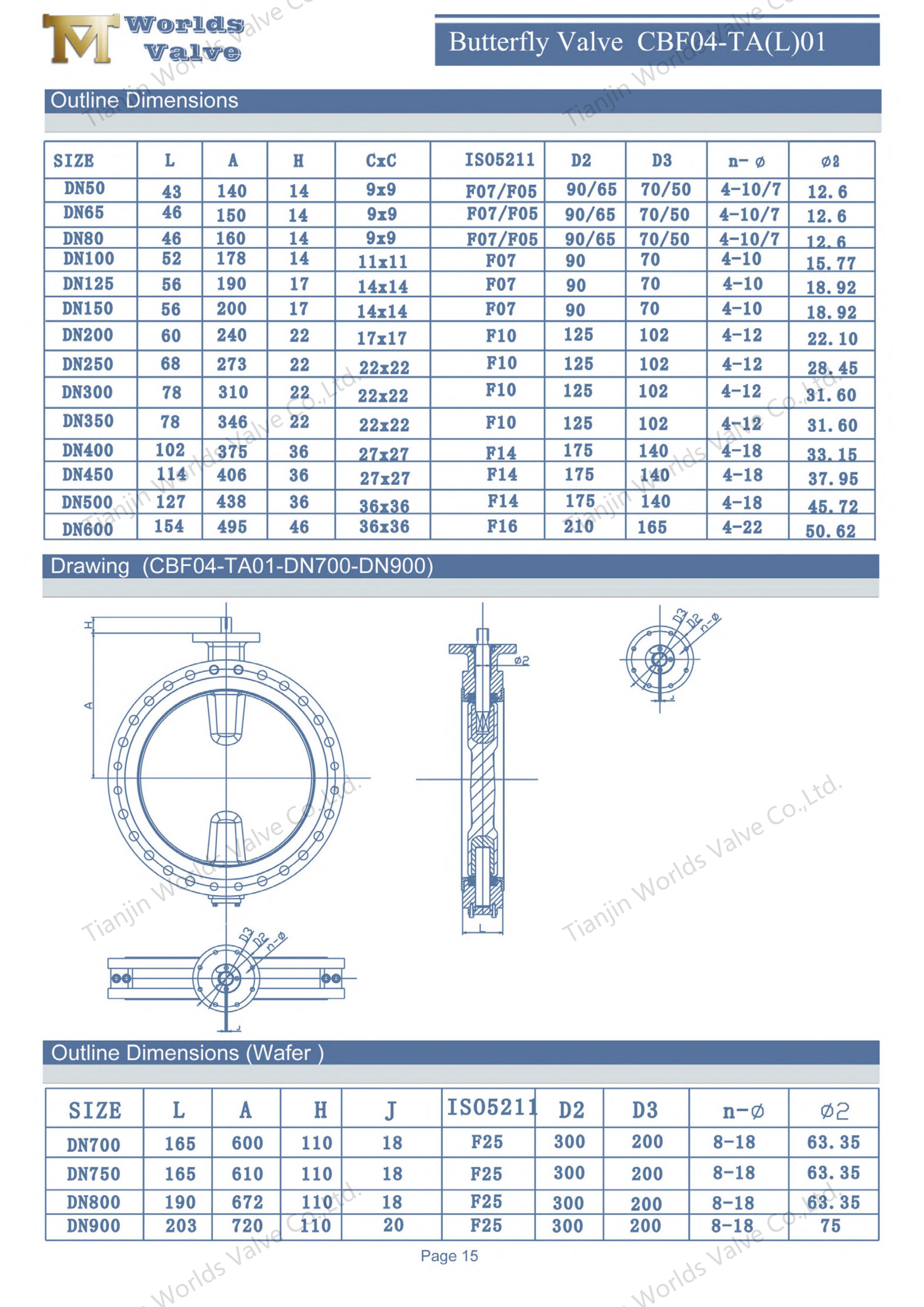

Parameter | Spezifikation |
Modell | PTFE-Absperrklappe (CBF04-TA01U) |
Größen | DN50-DN900 |
Design | Split-Body |
Druckstufe | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |
Körper | Sphäroguss |
Scheibe | CF8M (Edelstahl AISI 316) mit PFA-Beschichtung |
Seat | PTFE |
Stamm | SS431... |
Zertifizierte Qualität und Materialkompetenz: Wir sind ein **ISO 9001-zertifizierter** Hersteller mit umfassender Erfahrung in der Anwendung spezieller Materialien wie PFA und PTFE für den harten Einsatz. Unsere Prozesse gewährleisten die Integrität der Beschichtung und die Reinheit des Materials für eine zuverlässige Leistung.
OEM/ODM-Spezialist für kritische Anwendungen: Als Ihr kompetenter OEM/ODM-Partner bieten wir umfangreiche Anpassungen an. Wir können dieses Ventil mit alternativen Beschichtungen (FEP, ECTFE), Gehäusematerialien (WCB, CF8M), verschiedenen Sitzprofilen oder einem Upgrade auf elektrische/pneumatische Betätigung anpassen, um Ihre genauen Prozessspezifikationen zu erfüllen.
Bewährter globaler Industrielieferant: Mit einer starken Erfolgsbilanz bei der Lieferung von Spezialventilen an anspruchsvolle Industrien auf der ganzen Welt verstehen wir die Anforderungen kritischer Anwendungen. Unser Team bietet umfassenden technischen Support, umfassende Dokumentation und zuverlässige Logistik.
Dieses Ventil ist die Arbeitslösung für zahlreiche Branchen, die eine zuverlässige und wartbare Isolierung erfordern:
Chemische und petrochemische Verarbeitungsanlagen
Pharmazeutische und hochreine Flüssigkeitssysteme
Säure- und Lösungsmittelhandhabungs- und Transferlinien
Chemische Dienstleistungen für Zellstoff- und Papierfabriken
Industrielle Abwasserbehandlung mit korrosiven Einflüssen
Für technische Datenblätter, Materialzertifizierungen oder um eine maßgeschneiderte Lösung für Ihre anspruchsvolle Serviceanwendung zu besprechen, Kontaktieren Sie noch heute Tianjin Worlds Valve Co., Ltd.
