CBF02-TL01
OEM | ODM | WDS
| Menge: | |
|---|---|

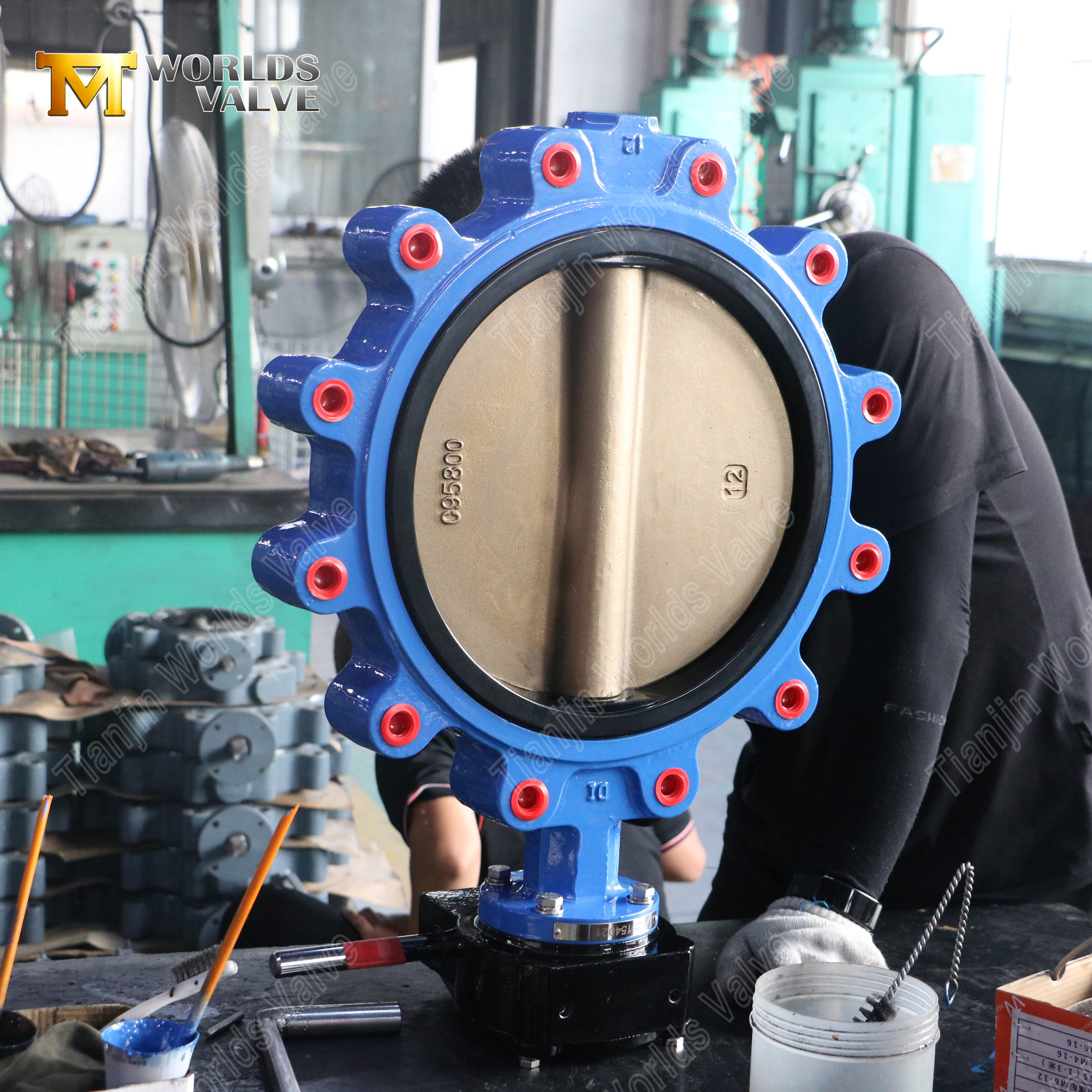

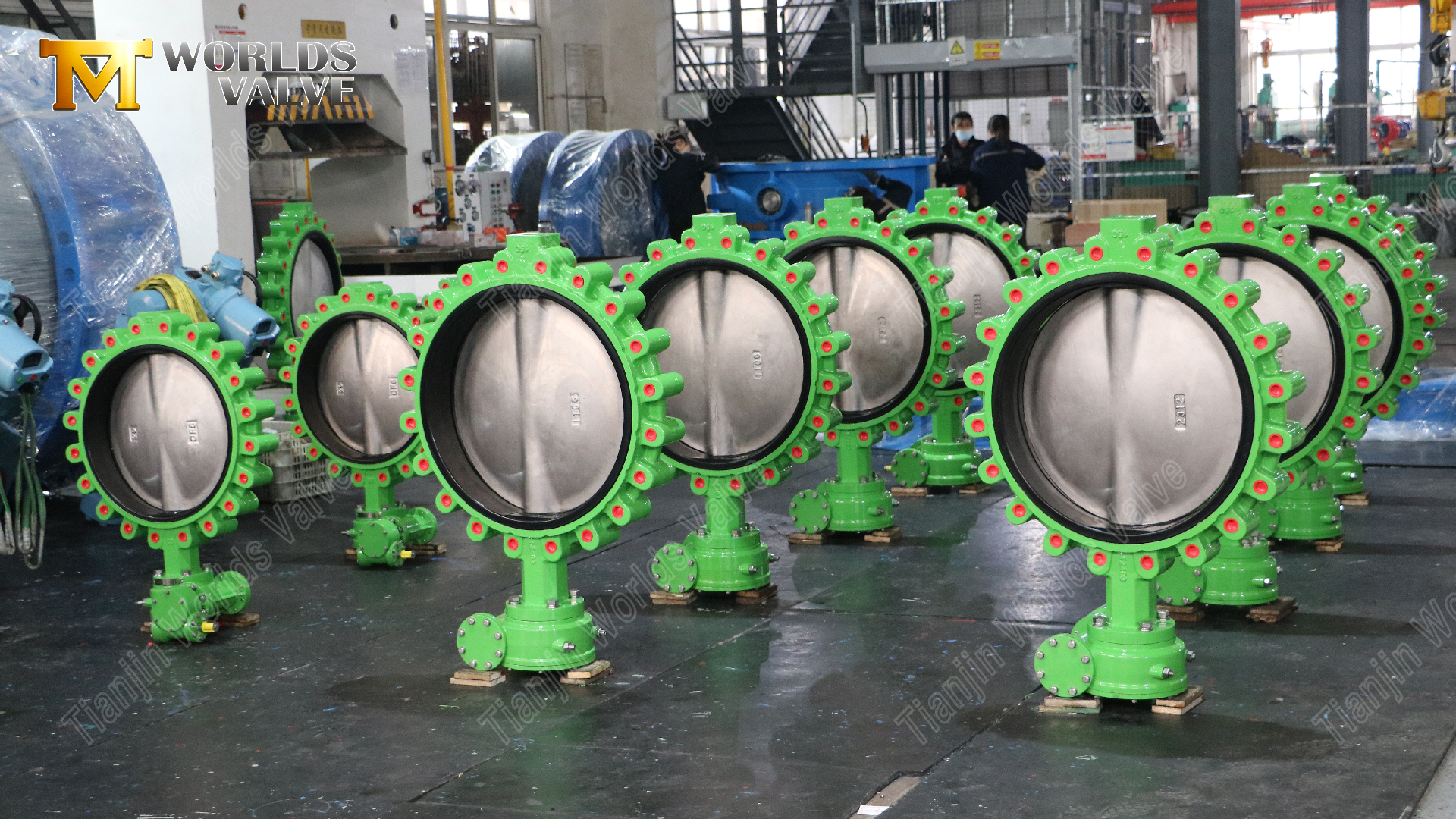

Der Schlüssel zu seiner Leistung ist die erstklassige Materialkombination: eine korrosionsbeständige **CF8M-Scheibe (Edelstahl AISI 316)** gepaart mit einem elastischen **EPDM-Sitz**, der eine langlebige, blasendichte Abdichtung gewährleistet. Das charakteristische Design des Gehäuses im **LUG-Stil** ermöglicht eine einfache Installation und Demontage von einer Seite einer Rohrleitung und eignet sich daher ideal für System-End-of-Line-Anwendungen oder dort, wo eine Entfernung des nachgeschalteten Flansches nicht möglich ist. Wir bieten dieses Ventil in einem umfassenden Größenbereich von **DN50 bis DN1200** an, um einer Vielzahl von Projektanforderungen gerecht zu werden.
Tianjin Worlds Valve Co., Ltd. – Ihre zuverlässige Quelle für dauerhafte, kostengünstige Durchflussregelung
CBF02-TL01-Betriebs- und Wartungshandbuch HERUNTERLADEN

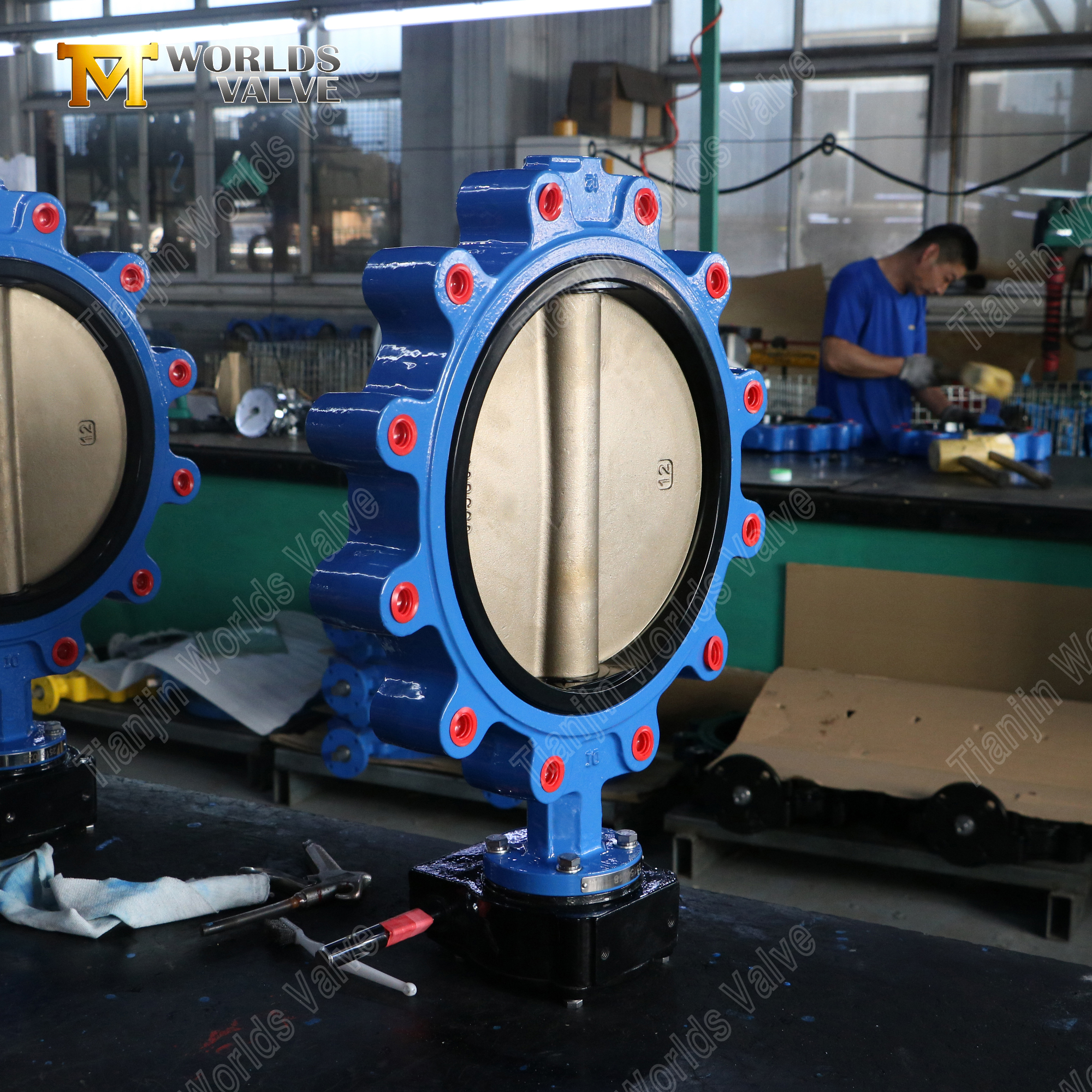

1. Robustes LUG-Design für flexible Installation und End-of-Line-Service
Der Ventilkörper ist mit integrierten Gewindeeinsätzen (Laschen) gefertigt, was eine außergewöhnliche Flexibilität bietet. Durch diese Konstruktion kann das Ventil direkt an einen einzelnen Flansch geschraubt werden, was eine einfache Wartung ohne Demontage des gesamten Rohrleitungsabschnitts ermöglicht. Es ist besonders vorteilhaft für End-of-Line-Dienste oder Dead-End-Anwendungen und bietet eine sichere und zuverlässige Verbindung.
2. Manuelle Griffbedienung für direkte und zuverlässige Steuerung

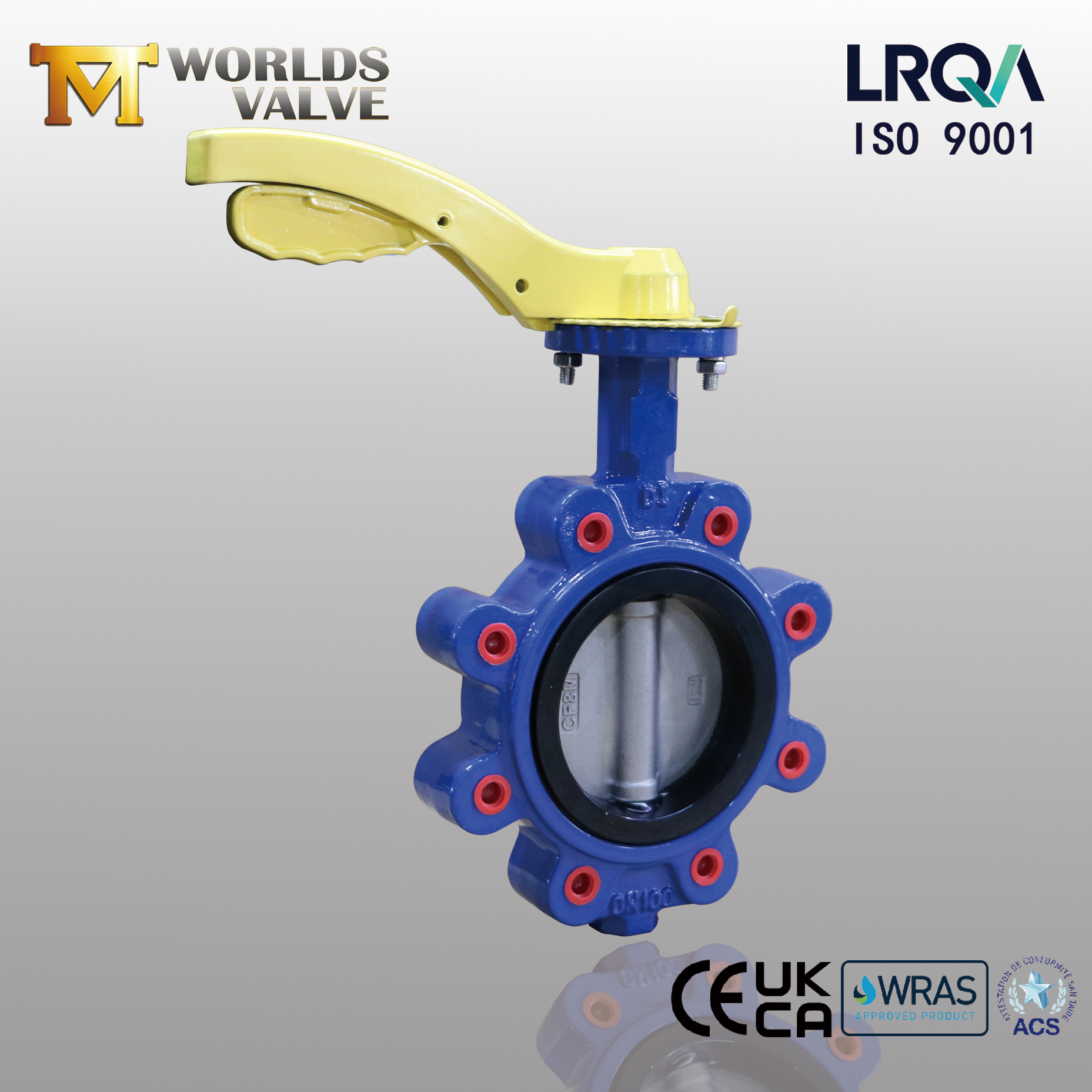

Ausgestattet mit einem robusten manuellen Griff bietet dieses Ventil eine sofortige und intuitive Kontrolle über den Flüssigkeitsfluss. Die visuelle Positionsanzeige (parallel oder senkrecht zum Rohr) bietet eine klare Statusbestätigung auf einen Blick. Dieses einfache, getriebelose Design gewährleistet einen zuverlässigen Betrieb ohne die Notwendigkeit externer Stromquellen und macht es perfekt für Standard-Ein/Aus-Aufgaben.
3. Überlegene Materialkombination für Haltbarkeit und dichte Abdichtung
Die **CF8M (AISI 316) Edelstahlscheibe** bietet eine hervorragende Beständigkeit gegen Korrosion und Lochfraß, insbesondere durch Chloride, und gewährleistet eine lange Lebensdauer in Wasser und leicht aggressiven Medien. Der **EPDM-Elastomersitz** bietet eine hervorragende Dichtungselastizität, hohe Wasser- und Witterungsbeständigkeit sowie zuverlässige Leistung über einen weiten Temperaturbereich. Diese Paarung garantiert eine lange Lebensdauer bei minimalem Wartungsaufwand.
4. Großer Größenbereich (DN50-DN1200) und Hochdruckkapazität (PN16)
Unsere Produktionskapazität deckt ein breites Spektrum von DN50 bis DN1200 mit großem Durchmesser ab und erfüllt die Anforderungen sowohl von Standard- als auch von Großpipelineprojekten. Dieses Ventil ist für den Druck **PN16** ausgelegt und für den zuverlässigen Umgang mit höheren Systemdrücken ausgelegt, wodurch sicheres Absperren und Systemintegrität in anspruchsvolleren Anwendungen gewährleistet werden.
Parameter | Spezifikation |
Modell | Lug-Absperrklappe (CBF02-TL01) |
Größen | DN50-DN1200 |
Druckstufe | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testen | ISO5208 EN12266-1 |
TOP-Flansch | ISO5211 (je nach Kundenwunsch) |
Von Angesicht zu Angesicht | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |
Körper | Sphäroguss |
Scheibe | CF8M (Edelstahl AISI 316) |
Seat | EPDM |
Stamm | SS431 |
Zertifizierte Qualität und globale Compliance: Wir sind ein **ISO 9001-zertifizierter** Hersteller. Unsere Ventile sind auf die Einhaltung internationaler Standards ausgelegt und können auf Anfrage mit **WRAS, ACS, UKCA, CE** und anderen Zertifizierungen geliefert werden, um die Akzeptanz auf Märkten weltweit sicherzustellen.
Erfahrener OEM/ODM-Hersteller: Als spezialisierter OEM/ODM-Partner bieten wir umfangreiche Individualisierungen an. Über die Standardspezifikationen hinaus können wir Materialien (z. B. verschiedene Sitzelastomere, beschichtete Körper), Druckstufen und Betätigungsmethoden (Getriebe, elektrisch, pneumatisch) so anpassen, dass sie genau zu Ihrem Projektentwurf passen.
Bewährter globaler Lieferant: Mit umfangreicher Erfahrung im Export in Dutzende Länder verstehen wir die Anforderungen internationaler Projekte. Unser Team sorgt für professionelle Betreuung, klare Kommunikation und zuverlässige Logistik von der Anfrage bis zur Lieferung.
Wasseraufbereitungs- und -verteilungsanlagen
HVAC-Systeme (Heizung, Lüftung, Klimaanlage)
Brandschutz-Sprinkleranlagen
Industrielle Prozesswasser- und Kühlkreisläufe
Bewässerungs- und Wasserversorgungsnetze
Für detaillierte Angebote, CAD-Zeichnungen oder um die Anpassung dieser PN16 LUG-Absperrklappe an Ihr Projekt zu besprechen, wenden Sie sich noch heute an Tianjin Worlds Valve Co., Ltd.
