PN6 PN10 PN16 PN25 CL125 Cl150 Zweiwellen-Absperrklappen mit AS Tabelle D Tabelle E Flanschanschluss

Das feuchte sitzende Schmetterlingsventil ist ein doppeltes Flansch-Design, das für den Dead-End-Service verwendet werden kann. Diese Schmetterlingsventilserie verfügt über viele Designmerkmale und Vorteile, z. B. hohe CV-Ratings, Mindestteile, die den Linienmedien, mehr Zuverlässigkeit und einer bewährten Aufzeichnung der langen Lebensdauer ausgesetzt sind. Ein großer Konstruktionsvorteil dieser Ventilproduktlinien ist die internationale Kompatibilität.
  • CBF03-TA03.

  • OEM

Verfügbarkeitsstatus:
Menge:
sharethis sharing button

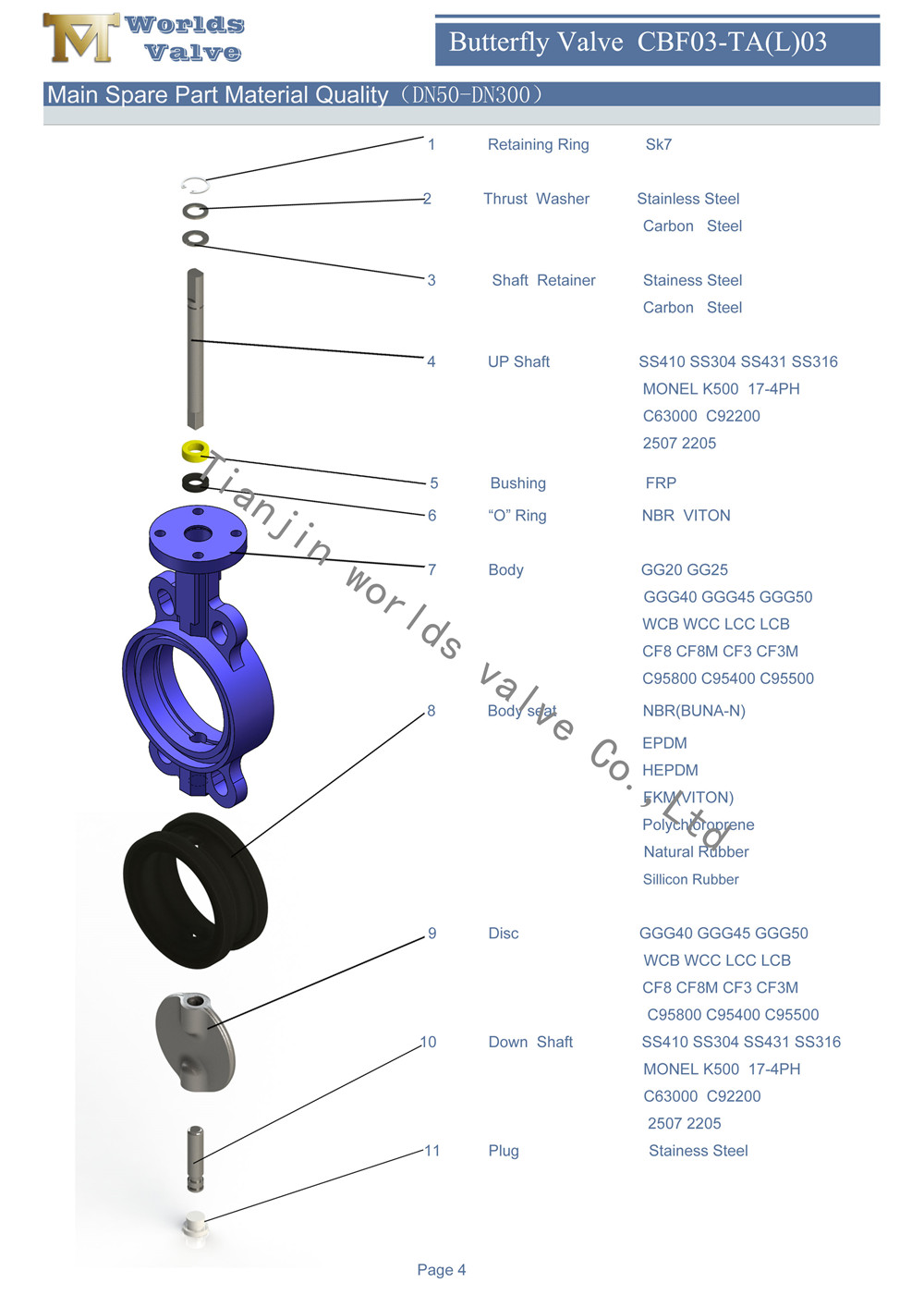

CBF03-TA03_ 页面 _04


Produkteigenschaft:

  • 100% bidirektional enger Abschalt.

  • Installation ohne Einschränkung der Strömungsrichtung.

  • Reduziertes Gewicht und Gesamtabmessungen.

  • Niederdruckverluste und reduzierte Energiekosten.

  • Hohe KV / CV-Werte.

  • Leicht zu reinigen und für Trinkwassersysteme usw. zu desinfizieren usw.

  • Selbstreinigung (kein Rückstand wird gefangen).

  • Gute Korrosionsbeständigkeit.




Technische Parameter:


Größe

Dn32-dn600.

DN650-DN2000.

Arbeitsdruck

16bar.

10 Bar

Hülse

24bar.

15bar.

Siegel

18bar.

11bar.

Betriebstemperatur

-45 ℃ ~ + 150 ℃

Betriebsumgebung.

Ballast- und Bilge-System Chemische Verarbeitung

Entsalzungsanlagen Bohren Rigs Trinkwasser

Trockene Pulver- und Getränkegasanlagen

Havc Mining Industry Paper Industry Sand Handling Seawater Zuckerindustrie

Thermo Technische Wasseraufbereitung Abwasser

Fahrmethode

Handhebel Wurmzahnrad elektrische pneumatisch



Hauptmaterial:

Name

Material

Körper

Gusseisen Duktil Eisen Kohlenstoffstahl Edelstahl Al-Bronze

Rabatt

Duktiler Eisen-Kohlenstoffstahl Edelstahl al-Bronze

Welle

Edelstahlmonel K500

Seat

Buna NBR EPDM Viton PTFE Hepdm Neopren Hypalon Naturkautschuk



Executive Standard:


Designstandard.

EN 593, MSS SP67 API 609 BS5155

Inspektion & Test.

API 598 ISO 5208 EN 12266

Endstandard

ANSI B16.1 CL. 125lb & b16.5 cl. 150 lb.

AS 2129 Tabelle D & E BS 10 Tabelle D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207.

SABS 1123 Tabelle 1000/3 & Tabelle 1600/3

Von Angesicht zu Angesicht

ISO 5752, EN 558, MSS SP67 und API 609 DIN3202

Oberer Flansch

ISO 5211.

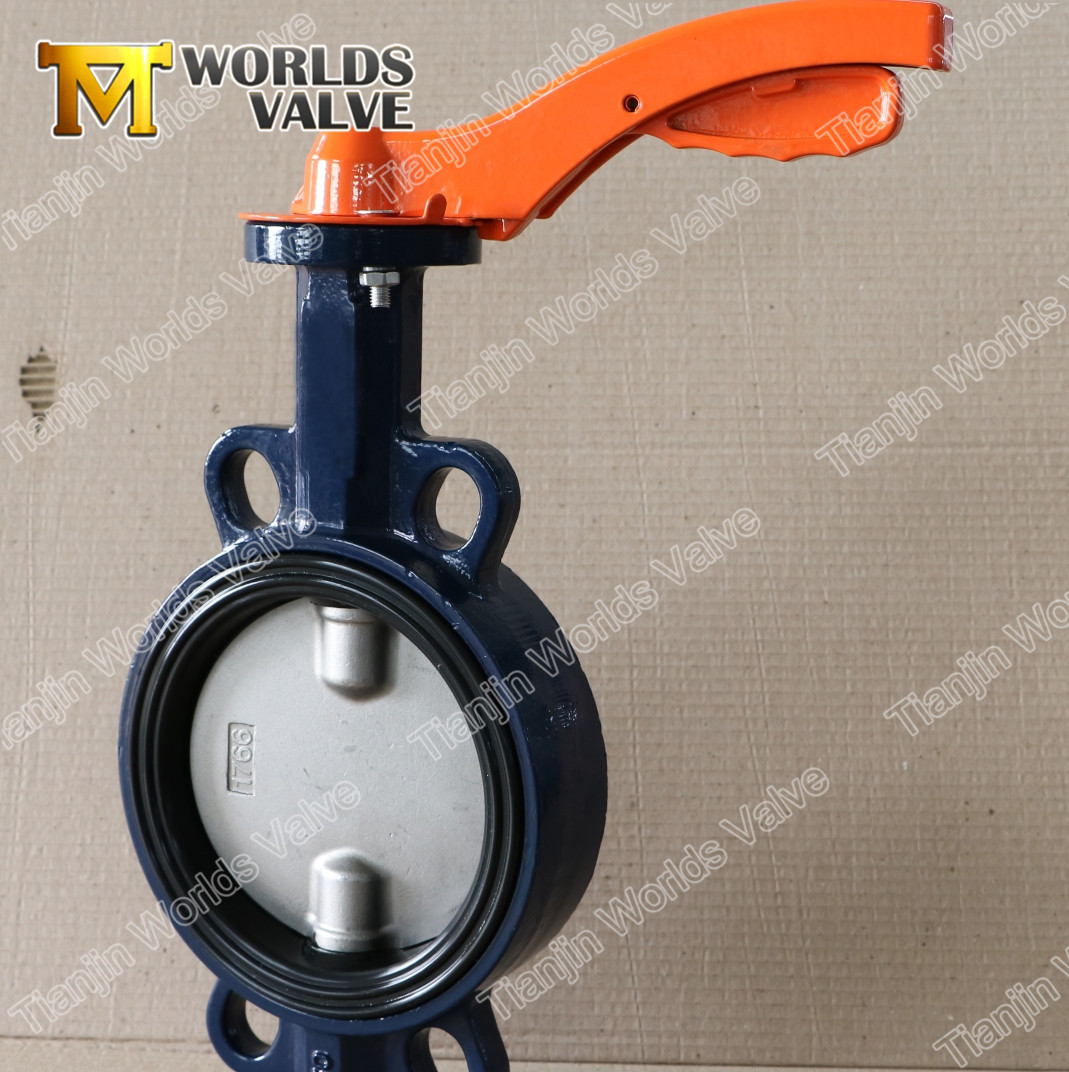

Img_6296_ 副 本.

Img_7811.
